2020-2021 学年河南省郑州市部分中学联考九年级（上）期中物理试
卷
学校:___________姓名：___________班级：___________考号：___________
一、单选题
小杰家搬到开通了天然气的新小区居住一段时间后，爸爸发现一个月的时间内，家庭做饭和洗澡使用
1. 的天然气和过去他们家只做饭使用的液化石油气质量基本相同，你认为这是由于两种燃料具有不同的
()
A. 比热容 B. 热值 C. 内能 D. 密度

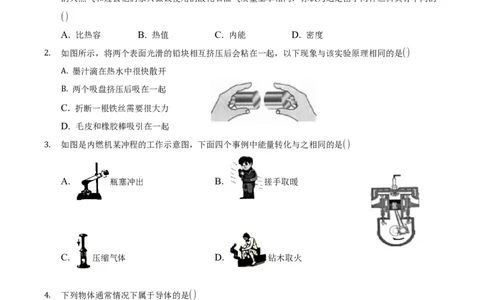

如图所示，将两个表面光滑的铅块相互挤压后会粘在一起，以下现象与该实验原理相同的是()
2. 墨汁滴在热水中很快散开
A. 两个吸盘挤压后吸在一起
BC.. 折断一根铁丝需要很大力
D. 毛皮和橡胶棒吸引在一起
如图是内燃机某冲程的工作示意图，下面四个事例中能量转化与之相同的是()
3.
A. 瓶塞冲出 B. 搓手取暖
C. 压缩气体 D. 钻木取火
下列物体通常情况下属于导体的是()
4. A. 光纤维 B. 塑料尺 C. 橡胶棒 D. 铅笔芯
如表是甲、乙两种电阻线的参数，下列分析正确的是()
横截面积
5. A. 把乙电阻线剪去一半，剩下一半的电阻与甲的电阻相等 导体 长度/m /mm2 材料
B. 把甲电阻线均匀拉长到2.0m，其与乙电阻线的电阻相
甲 1.0 0.2 镍铬合金
等
乙 1.0 0.4 镍铬合金
C. 将甲电阻线对折后，其与乙电阻线的电阻相等
D. 将甲、乙电阻线串联在电路中，通过它们的电流相等
第 页，共 页
1 11如图所示的电路中，已知电源电压为U，R >R .当开关闭合后，R 、R 两端电压分别为U 、U .下
1 2 1 2 1 2
6. 列物理量关系式正确的是()
A. U =U B. U U D. U +U =U
1 2 1 2 2 2 1 2
二、多选题

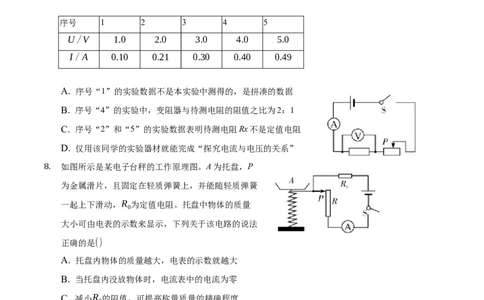

某同学利用如图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6V，滑动变阻器标有“
7. 20Ω1A”字样，实验中该同学填写的实验数据如表所示。下列关于实验的几种说法中正确的是()
序号 1 2 3 4 5
U/V 1.0 2.0 3.0 4.0 5.0
I/A 0.10 0.21 0.30 0.40 0.49
A. 序号“1”的实验数据不是本实验中测得的，是拼凑的数据
B. 序号“4”的实验中，变阻器与待测电阻的阻值之比为2：1
C. 序号“2”和“5”的实验数据表明待测电阻Rx不是定值电阻
D. 仅用该同学的实验器材就能完成“探究电流与电压的关系”
如图所示是某电子台秤的工作原理图。A为托盘，P
8. 为金属滑片，且固定在轻质弹簧上，并能随轻质弹簧
一起上下滑动，R 为定值电阻。托盘中物体的质量
0
大小可由电表的示数来显示，下列关于该电路的说法
正确的是()
A. 托盘内物体的质量越大，电表的示数就越大
B. 当托盘内没放物体时，电流表中的电流为零
C. 减小R 的阻值，可提高称量质量的精确程度
0
D. 只增大电流表量程，可增大称量的最大质量
三、填空题
常见的物质是由极其微小的分子、______构成的。中秋浓情，月饼飘香，小明路过一家糕点店时，浓
9. 浓的月饼香扑鼻而来，这是______现象，这表明了物质的分子在______。
第 页，共 页
2 11如图是某沿海城市和内陆城市同
10. 一天气温变化曲线。请你判断内
陆城市一天气温变化所对应的曲
线是______(A/B)，这是由于
沙石的比热容______(大于/小于
/等于)水的比热容，吸收相同热量后温度变化______(大/小)。

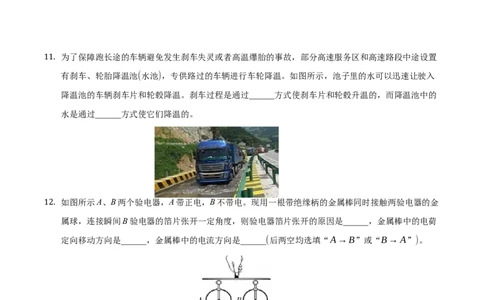

为了保障跑长途的车辆避免发生刹车失灵或者高温爆胎的事故，部分高速服务区和高速路段中途设置
11. 有刹车、轮胎降温池(水池)，专供路过的车辆进行车轮降温。如图所示，池子里的水可以迅速让驶入
降温池的车辆刹车片和轮毂降温。刹车过程是通过______方式使刹车片和轮毂升温的，而降温池中的
水是通过______方式使它们降温的。
如图所示A、B两个验电器，A带正电，B不带电。现用一根带绝缘柄的金属棒同时接触两验电器的金
12. 属球，连接瞬间B验电器的箔片张开一定角度，则验电器箔片张开的原因是______，金属棒中的电荷
定向移动方向是______，金属棒中的电流方向是______(后两空均选填“A→B”或“B→A”)。
如图甲所示的电路中，R 为定值电阻，R 为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a
1 2
13. 端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则R 的阻值为______Ω，电源
1
电压为______V，R 的最大阻值为______Ω。
2
第 页，共 页
3 11在如图所示的电路中，电源电压保持不变，闭合开关S后，灯泡L 和L 都不亮，知故障仅发生在灯泡
1 2
14. L 或L 上， 且为断路，其他元件仍保持完好，现用电流表或电压
1 2
表检查电路 故障。
例如：将电 压表接在a、b两点间，若电压表有示数，则说明灯
泡L 断路。
1
请仿照上例写出一种其它的检查和判断方法：______，______。
四、作图题
15某品牌滚筒洗衣机，筒门处有开关S ，筒门关闭时S 闭合，筒门打开时S 断开。S 和总开关S，必须同
1 1 1 1
时闭合时，洗衣机才能工作。请在图中方框内连出符合要求的电路。
15. 请根据图中所示的实物图画出对应的电路图。
五、 实验探究题
16.小明为比较“不同物质的吸热能力”设计了如下的实验方案：将质量相同的水和煤油分别装入烧杯中，
固定在铁架台上，用两个相同的酒精灯同时加热水和煤油，实验装置如图所示，实验时每隔一段时间同时
测量水和煤油的温度。
第 页，共 页
4 11(1)在安装、调整图甲中的实验器材时合理的顺序是：先调整固定______位置(选填“A”或“B”)，再调
整固定另一个的位置。
(2)下表是小明记录的数据，由表格可知，小明是通过观察比较______的多少，来比较水和煤油的吸热能
力的，你认为______的吸热能力大，理由是______。
升高的温
质量 加热的时
物质 次数 度
m/kg 间t/min
△t/℃
1 0.1 10 2
水
2 0.2 10 4
3 0.1 10 1
煤油
4 0.2 10 2
17.在探究并联电路电流规律的实验中。
(1)小方连接的部分电路如图1所示，请你将电路连接完整。
(2)为了防止损坏电流表，在不能事先估计电流大小的情况下，应先使用大量程试触，这样做的目的是为
了______，小方试触时电流表的指针如图2所示，则接下来应该进行的操作是：______。
第 页，共 页
5 11(3)小方将以上电路连接完后，闭合开关发现灯泡L 和L 发光、电流表A 和A 有示数、电流表A示数为零。
1 2 1 2
则电路故障可能是______。
(4)排除故障，进行实验，小方记录了如下数据。
L 电流 L 电流 干路电流
实验次数 1 2
l /A I /A I/A
1 2
1 0.1 0.1 0.2
2 0.3 0.3 0.6
3 0.4 0.4 0.8
分析以上实验数据，可以发现的两条规律：
①______；
②______。
(5)为了得到具有普遍性的结论，还应更换______继续进行实验。
18小馨利用实验探究“电流跟电阻的关系”。已知电源电压为6V且保持不变。实验用到的电阻阻值分别
为5Ω、10Ω、15Ω、20Ω、25Ω。
(1)请根据图甲所示的电路图将图乙所示的实物电路连接完整。
(2)将20Ω的定值电阻换成15Ω的定值电阻后，闭合开关，为了保持电压表的示数不变，应将滑动变阻器
的滑片P向______(选填“A”或“B”)端移动，记录此时各表的示数。如图丙为某次正确实验时电流表的
示数，可知此时电压表的示数为______V。
(3)实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得
到如图丁所示的电流I随电阻R变化的图象。由图象可以得出结论：电压一定时，______。
(4)在此实验中，滑动变阻器的最大阻值一定大于______Ω。
六、 计算题
19.小明同学看到燃气灶的火焰很旺，旁边的物品都被烤得很热，他想：这些热量不都白白浪费了吗？他
想计算一下他家燃气灶烧水时的热效率。将1.5kg的水倒入烧水壶中，并测出水的初温为15℃，刚开始加
第 页，共 页
6 11热时燃气表的示数为365.339m3，在一个标准大气压下，把水刚加热到100℃时，燃气表的示数为
365.384m3。已知水的比热容c =4.2×103J(kg⋅℃)，天然气热值约为q=4.0×107J/m3。求：
水
(1)这些水从加热到烧开吸收多少热量？
(2)这一过程中燃气灶的加热效率是多少？
(3)请你说出两条影响燃气灶加热效率的因素。
20.如图所示是汽车的一种自动测量油箱内油量的简易装置，R是阻值均匀的变阻器，它的滑片连在杠杆的
一端，当油箱内油面发生变化时，浮标通过杠杆使滑片P在电阻R上滑动，引起油量表的指针偏转。油量
表实际上是一个量程为“0～0.6A”的电流表，电源电压恒为12V，R =10Ω，变阻器R的最大阻值为
0
220Ω。当油箱中有55升汽油时，油量表的指针满偏；当油箱中的汽油还有5升时，滑片P刚好在R的中
点，此时报警电路(图中未画出)开始自动报警，提醒司机尽快加油。问：
(1)当油箱中有55升汽油时，变阻器R连入电路中的电阻是多少？
(2)当自动报警时油量(电流)表的示数为多少？
(3)若要报警时的剩余油量比5升多一些，请说出两种改进方法。
第 页，共 页
7 11第 页，共 页
8 11答案和解析
1. B 2. C 3. A 4. D 5. D
6. A 7. AD 8. AC
9. 原子 扩散 不停地做无规则运动
10. A；小于；大
11. 做功 热传递
12. 同种电荷相互排斥 B→A A→B
13. 5 3 10
14. (1)将电流表并联在a、b两点间，闭合开关，如果电流表有读数，说明灯泡L 断路 (2)将电流表并
1
联在b、c两点间，闭合开关，如果电流表有示数，说明灯泡L 断路
2
15. 解：因要求S 和总开关S必须同时闭合时，洗衣机才能工作，即其中的任一开关闭合，电路不能连通，
1
所以两开关应串联后组成双保险再与电动机连接，如下图所示：
16. 解：由实物图可知，两灯并联，开关S 在干路上控制整个电路，开关S 在L 的支路上，由此画出电
1 2 2
路图如图所示：
第 页，共 页
9 1117. B 升高的温度比较加热时间 水 相同质量的水和煤油升高相同的温度，水加热时间长
18. 正确选择电流表的量程 换接电流表小量程 A短路 各支路电流相等 并联电路干路电流等于各支路
电流之和 不同规格的灯泡
19. B 7.5 电流与电阻成反比 35
20. 解：(1)在一个标准大气压下水的沸点为100℃，则水吸收的热量：
Q =c m(t−t )=4.2×103J/(kg⋅℃)×1.5kg×(100℃−15℃)=5.355×105J；
吸 水 0
(2)烧开这壶水所消耗的天然气：
V =365.384m3−365.339m3=0.045m3，
天然气完全燃烧放出的热量：
Q =Vq=0.045m3×4.0×107J/m3=1.8×106J，
放
这一过程中燃气灶的加热效率：
Q 5.355×105J
η= 吸×100%= ×100%=29.75%；
Q 1.8×106J
放
(3)影响燃气灶热效率的因素有：燃料不能完全燃烧、燃料燃烧放出的热量不能被水全部吸收等。
答：(1)这些水从加热到烧开吸收了5.355×105J的热量；
(2)这一过程中燃气灶的加热效率是29.75%；
(3)影响燃气灶热效率的因素有：燃料不能完全燃烧、燃料燃烧放出的热量不能被水全部吸收等。
21. 解：
(1)由题意可知，当油箱中有55升汽油时，油量表(电流表)的指针满偏，其示数为I =0.6A，
0
U
根据欧姆定律I= 知，电路的总电阻为：
R
U 12V
R = = =20Ω，
总 I 0.6A
根据串联电路电阻的规律知，滑动变阻器的电阻为：
第 页，共 页
10 11R =R −R =20Ω−10Ω=10Ω；
滑 总 0
(2)由题意可知当油箱中的汽油还有5升时，滑片P刚好在R的中点，此时报警电路(图中未画出)开始自动
报警，
根据欧姆定律可得，此时电路的电流为：
U 12V
I'= = =0.1A
1 1 ；
×R +R ×220Ω+10Ω
2 滑大 0 2
(3)当油箱中的汽油还有5升时，滑片P刚好在R的中点，油量表的示数为0.1A，此时报警电路开始自动
报警，
若要报警时的油量比5升多一些，此时浮标的位置较高，则杠杆的作用下，滑动变阻器接入电路中的电阻
1
较小，小于 R，电路中电流较大，即大于0.1A；
2
U
要使电路中的电流减小到0.1A(即达到该电流值时报警)，由I= 可知，应增大R 的阻值或减小电源
R+R 0
0
的电压，
所以，方法一：用阻值较大的电阻替换R ；方法二：更换电源电压较小的电源。
0
答：(1)当油箱中有55升汽油时，变阻器R连入电路中的电阻是10Ω；
(2)当自动报警时油量(电流)表的示数为0.1A；
(3)方法一：用阻值较大的电阻替换R ；方法二：更换电源电压较小的电源。
0
