2020-2021学年四川省成都市温江区九年级（上）期末
物理试卷
A卷（共100分）
一、单项选择题（每小题2分，共30分）
1．（2分）关于热机的能量转化过程，下列说法正确的是（ ）
A．将势能转化为动能 B．将化学能转化为内能
C．将内能转化为机械能 D．将机械能转化为化学能

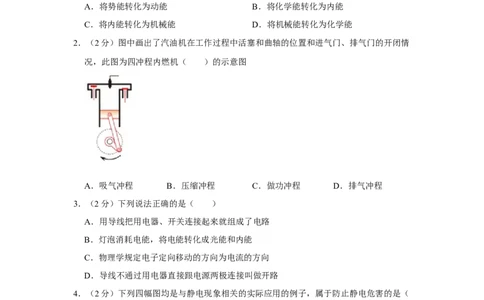

2．（2分）图中画出了汽油机在工作过程中活塞和曲轴的位置和进气门、排气门的开闭情
况，此图为四冲程内燃机（ ）的示意图
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
3．（2分）下列说法正确的是（ ）
A．用导线把用电器、开关连接起来就组成了电路
B．灯泡消耗电能，将电能转化成光能和内能
C．物理学规定电子定向移动的方向为电流的方向
D．导线不通过用电器直接跟电源两极连接叫做开路
4．（2分）下列四幅图均是与静电现象相关的实际应用的例子，属于防止静电危害的是（
）
A． 静电喷涂 B． 静电除尘
第1页（共12页）C． 静电复印 D． 静电导流
5．（2分）下列做法没有利用物质比热容性质的是（ ）
A．用干净的沙子炒制花生等干果
B．种植花草树木能有效改善气候
C．傍晚，在春播秧田里灌水保温
D．发烧时，用湿毛巾给头部降温

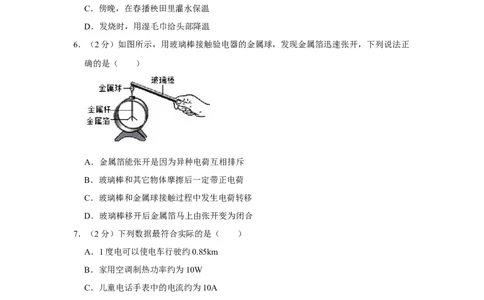

6．（2分）如图所示，用玻璃棒接触验电器的金属球，发现金属箔迅速张开，下列说法正
确的是（ ）
A．金属箔能张开是因为异种电荷互相排斥
B．玻璃棒和其它物体摩擦后一定带正电荷
C．玻璃棒和金属球接触过程中发生电荷转移
D．玻璃棒移开后金属箔马上由张开变为闭合
7．（2分）下列数据最符合实际的是（ ）
A．1度电可以使电车行驶约0.85km
B．家用空调制热功率约为10W
C．儿童电话手表中的电流约为10A
D．手机充电宝输出电压约为0.7V
8．（2分）地球是一个巨大的磁体，在地球周围的空间里存在着地磁场，图中表示地磁南
极的是（ ）
第2页（共12页）A．a B．b C．c D．d

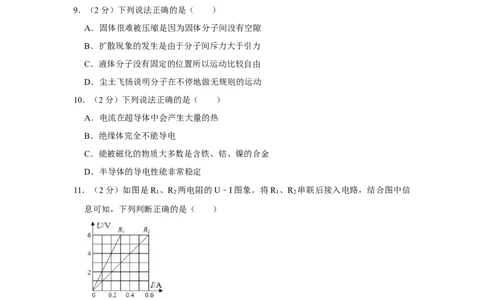

9．（2分）下列说法正确的是（ ）
A．固体很难被压缩是因为固体分子间没有空隙
B．扩散现象的发生是由于分子间斥力大于引力
C．液体分子没有固定的位置所以运动比较自由
D．尘土飞扬说明分子在不停地做无规则的运动
10．（2分）下列说法正确的是（ ）
A．电流在超导体中会产生大量的热
B．绝缘体完全不能导电
C．能被磁化的物质大多数是含铁、钴、镍的合金
D．半导体的导电性能非常稳定
11．（2分）如图是R 、R 两电阻的U﹣I图象。将R 、R 串联后接入电路，结合图中信
1 2 1 2
息可知，下列判断正确的是（ ）
A．U ：U ＝1：2 B．I ：I ＝2：1 C．R ：R ＝1：2 D．P ：P ＝2：1
1 2 1 2 1 2 1 2
12．（2分）下列说法正确的是（ ）
A．汽油机的效率通常高于喷气发动机
B．在做功同样多的情况下，消耗的燃料越少，热机的效率越高
C．热机的效率越高说明热机做功越快
D．热机损失的能量中，废气带走的能量少，摩擦消耗的能量多
第3页（共12页）13．（2分）关于图中所示实验，下列说法正确的是（ ）
A．该实验揭示了动圈式扬声器的工作原理
B．该实验揭示了动圈式麦克风的工作原理
C．导体ab沿磁场方向运动时，灵敏电流表指针偏转
D．蹄形磁体在竖直方向运动时，灵敏电流表指针偏转

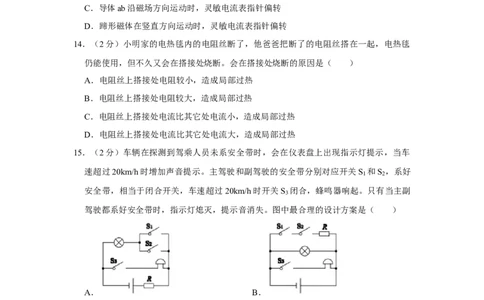

14．（2分）小明家的电热毯内的电阻丝断了，他爸爸把断了的电阻丝搭在一起，电热毯
仍能使用，但不久又会在搭接处烧断。会在搭接处烧断的原因是（ ）
A．电阻丝上搭接处电阻较小，造成局部过热
B．电阻丝上搭接处电阻较大，造成局部过热
C．电阻丝上搭接处电流比其它处电流小，造成局部过热
D．电阻丝上搭接处电流比其它处电流大，造成局部过热
15．（2分）车辆在探测到驾乘人员未系安全带时，会在仪表盘上出现指示灯提示，当车
速超过20km/h时增加声音提示。主驾驶和副驾驶的安全带分别对应开关S 和S ，系好
1 2
安全带，相当于闭合开关，车速超过20km/h时开关S 闭合，蜂鸣器响起。只有当主副
3
驾驶都系好安全带时，指示灯熄灭，提示音消失。图中最合理的设计方案是（ ）
A． B．
C． D．
二、填空题（每空2分，共32分）
第4页（共12页）16．（4分）研究表明，自然界中只存在两种电荷，美国人 把用丝绸摩擦过的玻
璃棒所带的电荷叫做正电荷，把用毛皮摩擦过的橡胶棒所带的电荷叫做负电荷。1831年，
英国物理学家 历经10年的探索，终于发现了利用磁场产生电流的条件和规律。
17．（4分）坐滑梯时感到臀部发热，说明通过 的方式可以改变物体的内能。通过
研究水流的形成过程猜想产生电流的原因，这一科学研究方法称为 法。
18．（4分）如图所示，两只灯泡的连接方式是 。如图所示，电流表的示数为
A。
19．（4分）通电导体在磁场中受力的作用，力的方向与电流的方向和 的方向有关。
机器人身上装有上百个传感器，这些传感器将光信息、声信息、热信息、力信息等转换
成 ，从而使机器人具备了类似人类的知觉功能和反映能力。
20．（4 分）如图所示，将两根镍铬合金丝分别接入电路进行实验，通过比较
的大小来比较电阻丝电阻的大小。这套实验装置研究的是导体电阻的大小与
的关系。
21．（4分）在“探究影响电磁铁磁性强弱的因素”实验中，采用的主要研究方法是
法。实验表明，通过电磁铁的电流越大，线圈的匝数越 ，它的磁性就越强。
22．（4分）某款燃气热水器平均每天将100kg的水从20℃加热到40℃，水需要吸收的热
量为 J；若天然气完全燃烧放出热量的70%被水吸收，则热水器平均每天
第5页（共12页）消耗的天然气为 m3。（c水 ＝4.2×103J/（kg•℃）、q天然气 ＝4.0×107J/m3）
23．（4分）某款电炖盅有加热和保温两个挡，保温挡功率为40W。如图所示，是电炖盅
简化的电路图，已知R ＝4R 。电炖盅的旋钮开关处于图示位置时是 挡。电炖盅
1 2
在加热挡工作10min产生的热量是 J。
三、作图与计算题（共16分。计算题在解答时应写出公式和重要的演算步骤，只写出最后
答案的不能得分）
24．（2分）请用笔画线表示接线，连接图中电路，要求：闭合开关后，向左移动滑动变
阻器的滑片的过程中，小灯泡越来越亮。
25．（2分）如图所示，按小磁针的指向标出：①螺线管右侧的极性；②电流的方向。
26．（6分）如图所示，电源电压U为12V并保持不变，电阻R 阻值为10 ，闭合开关S
1
后，电流表A的示数为1.5A。求： Ω
（1）电流表A 的示数。
1
（2）电阻R 的阻值。
2
27．（6分）如图所示，电源电压恒定，a、b为电压表或定值电阻，若为定值电阻，其阻
第6页（共12页）值与图中电阻阻值相同均为R。当S 、S 闭合，S 断开时，电流表A的示数为I；再闭
1 2 3
合S ，电流表A的示数为2I。求：（用字母表示）
3
（1）开关都闭合后，电路消耗的功率。
（2）当S 、S 闭合，S 断开时，时间t内电路消耗的电能。
1 3 2
四、实验与探究题（共22分）
28．（10 分）在“探究并联电路中的电压关系”实验中，实验电路如图 1 所示。
（1）为了使探究得出的结论具有普遍意义，L 、L 应该选择 （选填“相同”
1 2
或“不相同”）的小灯泡。
（2）连接好电路后闭合开关，小欢发现L 亮L 不亮，她用手按一下L ，两灯都亮，松
1 2 2
开手仍然是L 亮L 不亮，则故障可能是 。
1 2
（3）排除故障后，小欢将电压表接在L 两端，闭合开关，电压表示数如图2所示，为
1
了使实验结果更准确，接下来他应该 。
（4）小欢闭合开关，发现指针向“0”刻度的左侧偏转。则电压表连接存在的错误是
。
（5）小欢按照正确步骤完成实验记录数据，通过这个实验，她得出的结论是 。
（小灯泡两端的电压及电源两端的电压分别为U 、U 、U）
1 2
第7页（共12页）29．（12分）在“测量小灯泡的电功率”实验中，需要准备的材料如下：电源、导线、开
关、电流表、电压表、滑动变阻器、小灯泡（额定电压2.5V）。
（1）根据实验要求，设计电路，在方框内画出电路图。
（2）正确连接电路后，闭合开关时发现小灯泡特别亮，出现这个现象的原因可能是
。
（3）实验现象和数据如下表所示，根据表中数据可知小灯泡的额定功率是
W。
数据序号 1 2 3 4 5 6
电压U/V 0.5 1.0 1.5 2.0 2.5 3.0
电流I/A 0.12 0.24 0.32 0.38 0.42 0.44
发光情况 很暗 暗 较暗 较亮 明亮 很亮
（4）用表中数据在坐标图上绘出小灯泡的电流～电压图象。
（5）由图象发现：随着小灯泡两端的电压变大，小灯泡的电阻 。
（6）分析可得：在实际电压 额定电压的情况下，小灯泡消耗的
实际功率大于或小于它的额定功率。
第8页（共12页）B 卷（共20分
一、选择题（每题2分，共10分。有的小题只有一个选项符合题目要求，有的小题有二个
选项符合题目要求，全部选对的得2分，选对但不全的得1分，有选错的得0分）
30．（2分）下列说法正确的是（ ）
A．内能与物体内部分子的热运动和分子间的相互作用情况有关
B．物体的温度必须要达到一定数值物体内的分子才会做热运动
C．一般认为悬浮微粒所做的布朗运动就是分子做的无规则运动
D．由热传递可知热量总是从内能大的物体转移到内能小的物体
31．（2分）用两只相同的电加热器，分别给两种液体加热，图为两种液体的温度随时间
变化的图线。已知
甲
：
乙
＝4：3，加热的效率都是90%。下列判断正确的是（ ）
ρ ρ
A．0～10min，两加热器释放热量之比Q甲 ：Q乙 ＝4：3
B．0～10min，两种液体吸收热量之比Q甲 ：Q乙 ＝3：2
C．两种液体质量相同时，比热容之比c甲 ：c乙 ＝3：2
D．两种液体体积相同时，比热容之比c甲 ：c乙 ＝1：2
32．（2分）如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，向右移
动滑片P，下列判断正确的是（ ）
A．电流表的示数变小，电压表的示数不变
B．电流表的示数变大，电压表的示数不变
第9页（共12页）C．电流表的示数变大，电压表的示数变大
D．电流表的示数变小，电压表的示数变小
33．（2分）小欢设计了一款“光控灯”，电路如图所示，光线较暗时灯泡自动发光，光
线较亮时灯泡自动熄灭，电源电压恒定，R 为定值电阻，R为光敏电阻，其阻值随光照
0
强度的增大而减小。下列说法正确的是（ ）
A．光敏电阻所在的电路为工作电路
B．当光照强度增大，电磁铁的磁性增强
C．灯泡应设计在C和D两接线柱之间
D．当光照强度减小，释放衔铁，灯泡发光
34．（2分）如图所示电路，电源电压 U恒定，小灯泡上标有“3V 0.9W”（忽略灯丝电
阻变化）。当只闭合S ，滑动变阻器的滑片P在最右端时，电压表示数是2V，电流表
1
示数是I ；当只闭合S 、S ，滑片P在最左端时，电流表示数是I ；当只闭合S 、S ，
1 1 3 2 2 3
滑片P在中点时，小灯泡正常发光，电流表示数是I 。已知I ：I ＝2：9，I ：I ＝3：
3 1 2 2 3
1。把小灯泡换接为R ，R ：R ＝3：2，当滑片P在最左端时，通过开关通断，可使电
3 3 2
路消耗的功率最小或最大。下列结论正确的是（ ）
A．电源电压是9V
第10页（共12页）B．R 的阻值是30
3
C．电路消耗的最小Ω功率0.6W
D．电路消耗的最大功率8.1W
二、综合题（共10分。第7题在解答时应写出公式和重要的演算步骤，只写出最后答案的
不能得分）
35．（4分）现有一个粗细均匀的金属圆环，它是由一段铜丝（铜丝的阻值不计）和一段
同种材料制成的电阻丝连接而成，如图甲所示。为了研究它的导电性，小乐把它接入到
如图乙所示的电路中。实验时，小乐先将触点M与金属圆环上某一点连接，再移动滑
动变阻器R的滑片P至最左端后，闭合S，将触点N从M开始沿顺时针方向滑动一周。
在触点N滑动的过程中，触点M、N之间的电阻等效于两段弧形金属丝并联后的总电阻，
记为R 。设滑过的弧MN的长为L，电流表示数I与L之间的关系如图丙所示。已知
MN
电源电压恒为12V，粗细均匀、同种材料制成的电阻丝阻值与其长度成正比。
（1）根据题意可知，该金属圆环中电阻丝的长度是 cm。
（2）在触点N滑动的过程中，R 的最大值是 。
MN
（3）每1cm电阻丝的阻值是 。 Ω
（4）当N滑到O点时，电路消耗的功Ω率为 W。（MO的连线为圆环直径）
36．（6分）如图所示，电源电压为12V且保持不变，电阻R 标有“10V 10W”的字样，
1
闭合S，当滑动变阻器R接入电路的阻值为R 时，V 的示数为U ，V 的示数为U ；当
m 1 1 2 2
R接入电路的阻值为R 时，V 的示数为U ′，V 的示数为U '。已知：U ：U ＝2：
n 1 1 2 2 1 2
3，U ：U ′＝3：4，U ：U ′＝9：10。
1 1 2 2
（1）比较R 和R 的大小。
m n
（2）计算U 的数值。
2
第11页（共12页）（3）计算R 的阻值。
2
