2020-2021学年广东省广州市黄埔区九年级（上）期末物理试卷
一、选择题（每小题3分，共30分。每小题给出的四个选项中，只有一项最符合题意）
1．（3分）如图所示，与织物摩擦过的塑料笔靠近带电体，发现带电体远离塑料笔，下列说法
正确的是（ ）
A．塑料笔一定带正电
B．塑料笔一定带负电
C．摩擦后，塑料笔和织物带异种电荷
D．摩擦后，塑料笔和织物带同种电荷
2．（3分）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的
电阻变大的是（ ）
A． B．
C． D．
3．（3分）关于热机，下列说法正确的是（ ）
A．采取有效措施，热机效率能达到100%
B．柴油机上安装一个笨重的飞轮，是为了提高它的效率
C．柴油机的效率比汽油机的高，是因为柴油的热值比汽油的大
D．四冲程汽油机在工作过程中，进气门和排气门同时关闭的冲程是压缩冲程和做功冲程
4．（3分）图中四幅图是小强提着包回家的情景，小强提书包的力不做功的是哪幅图（ ）
A． 将包从地面提起
第1页（共22页）B． 提着包站在水平匀速行驶的车上
C． 提着包乘电梯向上运动
D． 提着包上楼
5．（3分）小军喜欢喝咖啡，在冲调咖啡时总能闻到一股浓浓的香味。如图所示，是一杯刚冲
调的咖啡，关于咖啡下列说法中错误的是（ ）
A．咖啡在冷却的过程中，对外做功，内能减少
B．咖啡在冷却的过程中，通过热传递方式改变了内能
C．刚冲调的咖啡，由于温度较高，分子热运动更剧烈
D．刚冲调的咖啡香飘四溢，这是扩散现象，表明分子在运动
6．（3分）一个电源的正负极模糊了，用如图所示的四种实验方法来判断，其中不正确的是（
）
A． 如图：闭合开关后，若灯泡发光，则电池的A端是正极
第2页（共22页）B． 如图：闭合开关后，若二极管发光，则电池的B端是正极
C． 如图：试触时，若电流表指针向左偏转，则电池的A端是正极
D． 如图：试触时，若电压表指针向右偏转，则电池的B端是正极
7．（3分）某电路如图所示，电源电压恒定不变，定值电阻R ＜R ，闭合开关，电路正常工作，
1 2
下列说法正确的是（ ）
A．R 和R 的连接方式为串联
1 2
B．通过R 的电流比R 大
1 2
C．电流表测量的是R 的电流
1
D．若R 损坏，电流表示数变小
1
8．（3分）如图所示，质量为m的小球从某一高度O静止释放，下落过程中经过P、Q两点，已
知t ＞t ，OP＝PQ。忽略空气阻力，下列说法正确的是（ ）
OP PQ
第3页（共22页）A．小球在P点和Q点的动能相等
B．小球在P点和Q点的机械能不相等
C．小球从O运动到P过程和从P运动到Q过程中，重力所做的功不相等
D．小球从O运动到P过程和从P运动到Q过程中，重力做功的功率不相等
9．（3分）如图所示，将阻值为5 和10 的电阻丝分别放在装有相同质量煤油的烧瓶中，再
用带有相同温度计的橡胶塞盖Ω紧瓶口Ω，煤油的初始温度相同，把两个电阻串联起来连在电
路中。不考虑热量损失，闭合开关，通电一段时间。下列说法中正确的是（ ）
A．右瓶的温度计示数较高
B．左瓶的煤油吸收的热量较多
C．R 两端的电压比R 两端的电压大
1 2
D．通过R 的电流比通过R 的电流大
1 2
10．（3分）如图所示，右侧B处，直接把重为G的物体从水平地面匀速拉到高为h的位置，此
过程中绳子拉力对物体所做的功为W 。在左侧A处，利用滑轮组把同一物体从水平地面
B
竖直向上匀速拉到同一高度，在此过程中绳的拉力F所做的功为W ，则该滑轮组的机械
A
效率为（ ）
第4页（共22页）A． ×100% B． C． D．
二、非选择题（共8题，共60分。按题目要求作答）
11．（8分）如图，质量分布均匀的圆柱体木棒左端与支点O连接，绕O转动时，木棒所受的摩
擦可忽略不计。现木棒右端受到竖直向上的拉力F而保持静止。
（1）若把该木棒看作一个杠杆，则此杠杆是否处于平衡状态？
答： （选填“是”或“否”），判断的依据是 。
（2）若以F为杠杆的动力，木棒所受的重力为阻力，请在图中画出拉力F的力臂L 和重力
1
G及其力臂L ，根据 可判断此杠杆为 （“省力”、“费力”或“等臂”）杠杆。
2
12．（4分）如图所示，电源电压恒为9V，开关S闭合，灯泡L 不亮，L 发光，两电压表均有示
1 2
数。
（1）其中电压表V 示数为3V，则电压表V 示数为 V；
1 2
（2）灯泡L 是否断路？ （选填“是”或“否”），请写出你判断的依据： 。
1
13．（5分）用电加热器给质量均为500g的甲、乙液体加热，并用图象对实验数据进行了处理，
如图所示。设电加热器每秒放出的热量相同，且放出的热量全部被液体吸收。请回答下列
问题：
（1）由题可知，甲液体在0～2min吸收的热量 （选填“大于”、“小于”或“等
于”）乙液体在2～4min吸收的热量。
（2）甲液体在第 （选填“1min”、“2min”或“4min”）时液体分子的无规则运动
最剧烈。
第5页（共22页）（3）由图象可知， （选填“甲”或“乙”）液体的比热容较大，判断的依据是
。
（4）若甲液体的比热容 c 甲 ＝2.1×103J/（kg•℃），则乙液体的比热容 c 乙 ＝
J/ （kg•℃）。
14．（5分）家用电风扇的电动机线圈电阻为2 ，正常工作时，通过的电流为2A，通电10min，
家庭电压为220V。 Ω
（1）电风扇消耗的电能是 J，线圈产生的热量是 J，电风扇的
电功率是 W。
（2）电风扇的主要工作原件是电动机，请在图中填写完整电动机工作过程的能量转化图。
（电动机的效率约为70%，图中箭头大小大致反映对应能量多少）
15．（10分）小明家电热水壶上的铭牌部分模糊了，如表所示。他想知道该电热水壶的额定功
率，于是他关掉家里的其他用电器，只让电热水壶单独工作，观察到标有“1800r/kW•h”
的电能表的转盘转了45圈刚好用了1min，家庭电路工作电压为220V。
（1）该电热水壶的额定功率是多少？
（2）若用该电热水壶加热水，1min内使质量为1kg的水温度升高20℃，水吸收的热量是多
少？[c水 ＝4.2×103J/（kg•℃）]
（3）该热水壶的热效率多少？（水吸收的热量与消耗的电能之比叫热效率，保留一位小
数）
产品型号 SW﹣15T70A
容量（L） 1.5
额定电压（V） 220V
额定功率（W） /
第6页（共22页）16．（10分）某型号汽车发动机的额定功率为5.4×104W，在水平路面上，匀速行驶时受到的阻
力是1800N。在额定功率下，当汽车匀速行驶时，求：
（1）在图中画出汽车匀速行驶时水平方向受到的力的示意图；
（2）发动机所提供的牵引力的大小；
（3）行驶5min时，牵引力所做的功；
（4）汽车行驶速度大小。
17．（8分）小丽同学设计了一个电路，如图1所示。其中电源电压值恒为6V，小灯泡标有
“2.5V”的字样，请回答以下问题：
（1）根据小丽设计的电路图把图2中的器材连接成实验电路，要求滑动变阻器滑片P向B
端移动时，接入电路的电阻变小。
（2）闭合开关，移动滑动变阻器滑片，使小灯泡正常发光。此时电流表的读数如图3所示，
请完成表。
表小灯泡的实验数据
发光情况 刚发光 正常发光 很亮
U/V 0.90 3.50
I/A 0.20 0.38
P/W 0.18 1.33
R/ 4.50 9.21
（3）根Ω据表，归纳小灯泡电阻变化的规律： 。
18．（10分）小明用图中的动滑轮匀速拉动水平地面上的物体A，他猜想动滑轮拉动的物体越
轻，机械效率越高。请设计实验检验其猜想，并填写实验报告。
（1）实验目的： ；
第7页（共22页）（2）实验步骤（若需要可补充器材）： 。
第8页（共22页）2020-2021学年广东省广州市黄埔区九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（每小题3分，共30分。每小题给出的四个选项中，只有一项最符合题意）
1．（3分）如图所示，与织物摩擦过的塑料笔靠近带电体，发现带电体远离塑料笔，下列说法
正确的是（ ）
A．塑料笔一定带正电
B．塑料笔一定带负电
C．摩擦后，塑料笔和织物带异种电荷
D．摩擦后，塑料笔和织物带同种电荷
【解答】解：AB、与织物摩擦过的塑料笔可能带正电，也可能带负电，故AB错误；
CD、摩擦后，塑料笔和织物一个失去电子带正电，一个得到电子带负电，带异种电荷；故C
正确，D错误；
故选：C。

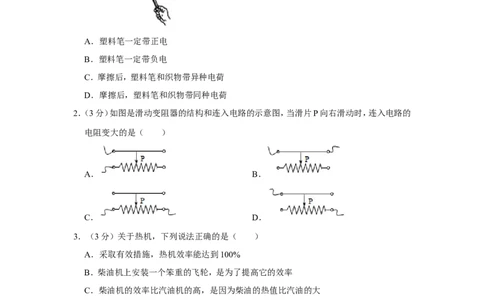

2．（3分）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的
电阻变大的是（ ）
A． B．
C． D．
【解答】解：A、滑片向右移动时，滑动变阻器接入电路的电阻丝变长，滑动变阻器连入电路
的电阻变大，故A正确；
B、滑动变阻器同时接上面两个接线柱，滑动变阻器相当于导线，移动滑片，滑动变阻器接
入电路的阻值不变，故B错误；
C、滑动变阻器同时接下面两个接线柱，滑动变阻器被结成定值电阻，移动滑片，滑动变阻
第9页（共22页）器接入电路的阻值不变，故C错误；
D、向右移动滑片时，滑动变阻器接入电路的电阻丝变短，接入电路的滑动变阻器阻值变
小，故D错误；
故选：A。
3．（3分）关于热机，下列说法正确的是（ ）
A．采取有效措施，热机效率能达到100%
B．柴油机上安装一个笨重的飞轮，是为了提高它的效率
C．柴油机的效率比汽油机的高，是因为柴油的热值比汽油的大
D．四冲程汽油机在工作过程中，进气门和排气门同时关闭的冲程是压缩冲程和做功冲程
【解答】解：A、用来做有用功的能量和燃料完全燃烧放出的热量的比值叫热机效率，无论
科技如何发展，热机的效率可以提高，总存在摩擦、要做额外功，效率一定不会达到
100%，故A错误；
B、柴油机上安装笨重的飞轮，是为了靠它的惯性完成吸气、压缩和排气冲程，不为了提高
效率，故B错误；
C、柴油机的效率比汽油机的高，主要是因为柴油机为压燃式，压缩的程度更高，气缸内温
度更高，能量转化的程度更高，和热值无关，故C错误；
D、四冲程汽油机在工作过程中，压缩冲程和做功冲程中进气门和排气门同时关闭，故D
正确。
故选：D。
4．（3分）图中四幅图是小强提着包回家的情景，小强提书包的力不做功的是哪幅图（ ）
A． 将包从地面提起
B． 提着包站在水平匀速行驶的车上
C． 提着包乘电梯向上运动
第10页（共22页）D． 提着包上楼
【解答】解：ACD、用力将包提起、提包乘电梯上升、提包上楼梯，人给书包一个向上的力，
书包向上移动了距离，人对书包做功。故ACD不符合题意。
B、提着包水平前进，人给书包一个向上的力，书包向上没有移动距离，书包在水平方向移
动了距离，人对书包没有做功。故B符合题意。
故选：B。

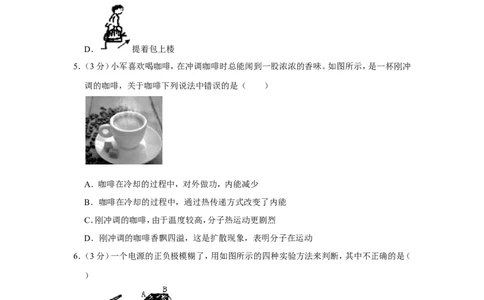

5．（3分）小军喜欢喝咖啡，在冲调咖啡时总能闻到一股浓浓的香味。如图所示，是一杯刚冲
调的咖啡，关于咖啡下列说法中错误的是（ ）
A．咖啡在冷却的过程中，对外做功，内能减少
B．咖啡在冷却的过程中，通过热传递方式改变了内能
C．刚冲调的咖啡，由于温度较高，分子热运动更剧烈
D．刚冲调的咖啡香飘四溢，这是扩散现象，表明分子在运动
【解答】解：
A、咖啡在变冷的过程中，放出热量，温度降低，内能不断减少，故A错误；
B、咖啡在变冷的过程中，向周围空气放出热量，是以热传递的方式改变物体的内能，故B
正确；
C、分子热运动的剧烈程度与温度有关，咖啡温度越高，分子的热运动越剧烈，故C正确；
D、咖啡香飘四溢是因为咖啡的香味分子不停地做无规则运动，是扩散现象，故D正确。
故选：A。
6．（3分）一个电源的正负极模糊了，用如图所示的四种实验方法来判断，其中不正确的是（
）
第11页（共22页）A． 如图：闭合开关后，若灯泡发光，则电池的A端是正极
B． 如图：闭合开关后，若二极管发光，则电池的B端是正极
C． 如图：试触时，若电流表指针向左偏转，则电池的A端是正极
D． 如图：试触时，若电压表指针向右偏转，则电池的B端是正极
【解答】解：
A、闭合开关后灯泡发光，无论电流从哪个方向流入灯泡，灯泡都会发光，所以此图不能确
定电源的正负极，故A错误；
B、闭合开关后，发光二极管具有单向导电性，若二极管发光，则长脚与电源的正极相连，
所以电源的B端是正极，故B正确；
C、闭合开关后，若电流表的指针向左偏转，则电流表的负接线柱与电源的正极相连，所以
电池的A端是电源的正极，故C正确；
D、闭合开关后，若电压表指针向右偏转，则电压表的正接线柱与电源的正极相连，所以电
池的B端是电源正极，故D正确。
故选：A。
7．（3分）某电路如图所示，电源电压恒定不变，定值电阻R ＜R ，闭合开关，电路正常工作，
1 2
下列说法正确的是（ ）
第12页（共22页）A．R 和R 的连接方式为串联
1 2
B．通过R 的电流比R 大
1 2
C．电流表测量的是R 的电流
1
D．若R 损坏，电流表示数变小
1
【解答】解：
A、由电路图可知，电流从电源的正极出发，经开关后分支，一支经R ，另一支经电流表、
1
R 后汇合回到电源的负极，所以R 和R 的连接方式为并联，故A错误；
2 1 2
B、因并联电路中各支路两端的电压相等，且R ＜R ，所以由I＝ 可知，I ＞I ，即通过R
1 2 1 2 1
的电流比R 大，故B正确；
2
CD．因并联电路中各支路独立工作、互不影响，电流表测R 的电流，所以R 损坏时通过
2 1
R 的电流不变，即电流表的示数不变，故CD错误。
2
故选：B。
8．（3分）如图所示，质量为m的小球从某一高度O静止释放，下落过程中经过P、Q两点，已
知t ＞t ，OP＝PQ。忽略空气阻力，下列说法正确的是（ ）
OP PQ
A．小球在P点和Q点的动能相等
B．小球在P点和Q点的机械能不相等
C．小球从O运动到P过程和从P运动到Q过程中，重力所做的功不相等
D．小球从O运动到P过程和从P运动到Q过程中，重力做功的功率不相等
【解答】解：
AB、小球下落过程中经过P、Q两点，由于不计空气阻力，机械能是守恒的，则小球在P点
第13页（共22页）和Q点的机械能相等；小球在下落的过程中，速度变大，质量不变，则小球在P点的动能
小于Q点的动能，故AB错误；
C、OP＝PQ，小球的重力不变，根据W＝Gh可知，小球从O运动到P过程和从P运动到Q
过程中，重力所做的功是相等的，故C错误；
D、已知t ＞t ，做的功相同根据P＝ 可知，OP段的功率要小于PQ段的功率，故D正
OP PQ
确。
故选：D。

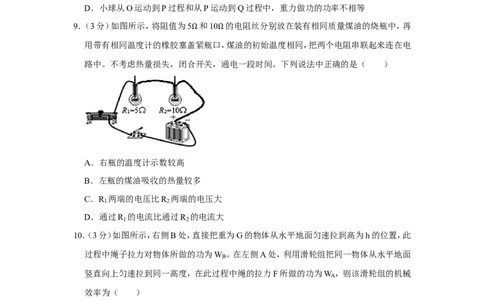

9．（3分）如图所示，将阻值为5 和10 的电阻丝分别放在装有相同质量煤油的烧瓶中，再
用带有相同温度计的橡胶塞盖Ω紧瓶口Ω，煤油的初始温度相同，把两个电阻串联起来连在电
路中。不考虑热量损失，闭合开关，通电一段时间。下列说法中正确的是（ ）
A．右瓶的温度计示数较高
B．左瓶的煤油吸收的热量较多
C．R 两端的电压比R 两端的电压大
1 2
D．通过R 的电流比通过R 的电流大
1 2
【解答】解：（1）由图知，两个电阻串联在电路中，根据串联电路中电流处处相等可知，通过
R 的电流和R 的电流相等，故D错误；
1 2
（2）由题知R ＜R ，由U＝IR可知，R 两端的电压小于R 两端的电压，故C错误；
1 2 1 2
（3）通过两电阻丝电阻相等，通电时间t相等，R ＜R ，由Q＝I2Rt可知电流通过电阻丝R
1 2 2
产生的热量多，所以右瓶的煤油吸收的热量较多，故B错误；
（4）由题知，两烧瓶中装有相同质量、初始温度相同的煤油，右瓶的煤油吸热较多，所以使
右瓶中的煤油温度上升的高，故A正确。
故选：A。
10．（3分）如图所示，右侧B处，直接把重为G的物体从水平地面匀速拉到高为h的位置，此
过程中绳子拉力对物体所做的功为W 。在左侧A处，利用滑轮组把同一物体从水平地面
B
竖直向上匀速拉到同一高度，在此过程中绳的拉力F所做的功为W ，则该滑轮组的机械
A
第14页（共22页）效率为（ ）
A． ×100% B． C． D．
【解答】解：
把重为G的物体从水平地面匀速拉到高为h的位置所做的功W ＝Gh，
B
利用滑轮组把同一物体从水平地面竖直向上匀速拉到同一高度，在此过程中所做的有用
功W有用 ＝W
B
＝Gh，
由图知，n＝2，拉力端移动的距离s＝2h，
拉力做的总功：W总 ＝W
A
＝Fs＝F×2h＝2Fh，
则滑轮组的机械效率：
＝ ＝ ＝ ＝ ×100%，故ABC错误、D正确。
η
故选：D。
二、非选择题（共8题，共60分。按题目要求作答）
11．（8分）如图，质量分布均匀的圆柱体木棒左端与支点O连接，绕O转动时，木棒所受的摩
擦可忽略不计。现木棒右端受到竖直向上的拉力F而保持静止。
（1）若把该木棒看作一个杠杆，则此杠杆是否处于平衡状态？
答： 是 （选填“是”或“否”），判断的依据是 杠杆处于静止状态 。
（2）若以F为杠杆的动力，木棒所受的重力为阻力，请在图中画出拉力F的力臂L 和重力
1
G及其力臂L ，根据 动力臂大于阻力臂 可判断此杠杆为 省力 （“省力”、“费
2
力”或“等臂”）杠杆。
第15页（共22页）【解答】解：（1）根据图可知，木棒右端受到竖直向上的拉力F而保持静止，因此此时的杠
杆是平衡状态；
（2）木棒所受的重力G的方向是竖直向下的，作用在杠杆的中心上；从支点分别做F和G
的力的作用线的垂线，该垂线段为力臂；如图所示：
由图可知，此时的动力臂大于阻力臂，为省力杠杆。
故答案为：（1）是；杠杆处于静止状态；（2）如图；动力臂大于阻力臂；省力。
12．（4分）如图所示，电源电压恒为9V，开关S闭合，灯泡L 不亮，L 发光，两电压表均有示
1 2
数。
（1）其中电压表V 示数为3V，则电压表V 示数为 3 V；
1 2
（2）灯泡L 是否断路？ 否 （选填“是”或“否”），请写出你判断的依据： 若灯泡
1
L 断路，则电路中无电流，两个灯泡都不会发光 。
1
【解答】解：（1）根据电路图知，两灯泡是串联的，电压表V 、V 均测量L 两端的电压，两
1 2 2
表的示数是相同的，电压表V 示数为3V，则电压表V 示数为3V；
1 2
（2）开关S闭合，灯泡L 不亮，L 发光，这说明电路是通路，若灯泡L 断路，则电路中无电
1 2 1
第16页（共22页）流，两个灯泡都不会发光，所以故障是灯泡L 短路。
1
故答案为：（1）3；（3）否；若灯泡L 断路，则电路中无电流，两个灯泡都不会发光。
1
13．（5分）用电加热器给质量均为500g的甲、乙液体加热，并用图象对实验数据进行了处理，
如图所示。设电加热器每秒放出的热量相同，且放出的热量全部被液体吸收。请回答下列
问题：
（1）由题可知，甲液体在0～2min吸收的热量 等于 （选填“大于”、“小于”或“等
于”）乙液体在2～4min吸收的热量。
（2）甲液体在第 4mi n （选填“1min”、“2min”或“4min”）时液体分子的无规则运
动最剧烈。
（3）由图象可知， 乙 （选填“甲”或“乙”）液体的比热容较大，判断的依据是 在质
量相等、初温相同、吸热也相同的情况下，乙的温度变化小，乙的比热容大 。
（4）若甲液体的比热容c甲 ＝2.1×103J/（kg•℃），则乙液体的比热容c乙 ＝ 4.2×1 0 3
J/（kg•℃）。
【解答】解：（1）时间相同，甲乙吸收的热量相同；
（2）甲液体在第4min时温度最高，分子的无规则运动更剧烈；
（3）在0﹣4min，甲的温度变化量为60℃，乙的温度变化量为30℃，利用公式c＝ 可
知，在质量相等、初温相同、吸热也相同的情况下，乙的温度变化小，乙的比热容大；判断
依据是：在质量相等、初温相同、吸热也相同的情况下，乙的温度变化小，乙的比热容大；
（4）在0﹣4min，甲的温度变化量为60℃，乙的温度变化量为30℃，利用公式c＝ 可
知，在质量相等、初温相同、吸热也相同的情况下，甲的温度变化量为乙的2倍，故甲的比
热容为乙的一半，故乙的比热容为4.2×103J/（kg•℃）。
故答案为：（1）等于；（2）4min；（3）乙；在质量相等、初温相同、吸热也相同的情况下，乙的
温度变化小，乙的比热容大；（4）4.2×103。
14．（5分）家用电风扇的电动机线圈电阻为2 ，正常工作时，通过的电流为2A，通电10min，
第17页（ Ω 共22页）家庭电压为220V。
（1）电风扇消耗的电能是 2.64×1 0 5 J，线圈产生的热量是 4.8×1 0 3 J，电风扇的电功
率是 44 0 W。
（2）电风扇的主要工作原件是电动机，请在图中填写完整电动机工作过程的能量转化图。
（电动机的效率约为70%，图中箭头大小大致反映对应能量多少）
【解答】解：（1）家用电风扇的电动机线圈电阻R＝2 ，正常工作时的电压U＝220V，电流
I＝2A，通电时间t＝10min＝600s， Ω
电风扇消耗的电能：W＝UIt＝220V×2A×600s＝2.64×105J；
线圈产生的热量：Q＝I2Rt＝（2A）2×2 ×600s＝4.8×103J；
电风扇的电功率：P＝UI＝220V×2A＝4Ω40W。
（4）电动机在工作时，消耗的电能转化为机械能和内能，电动机的效率约为70%，所以产
生的机械能应大于所产生的内能，
所以大箭头指的是机械能；小箭头指的是内能。能量转化图如图所示：
。
故答案为：（1）2.64×105；4.8×103；440；（2）见上图。
15．（10分）小明家电热水壶上的铭牌部分模糊了，如表所示。他想知道该电热水壶的额定功
率，于是他关掉家里的其他用电器，只让电热水壶单独工作，观察到标有“1800r/kW•h”
的电能表的转盘转了45圈刚好用了1min，家庭电路工作电压为220V。
（1）该电热水壶的额定功率是多少？
（2）若用该电热水壶加热水，1min内使质量为1kg的水温度升高20℃，水吸收的热量是多
少？[c水 ＝4.2×103J/（kg•℃）]
（3）该热水壶的热效率多少？（水吸收的热量与消耗的电能之比叫热效率，保留一位小
数）
产品型号 SW﹣15T70A
第18页（共22页）容量（L） 1.5
额定电压（V） 220V
额定功率（W） /
【解答】解：（1）由电能表上的参数“1800r/kW•h”的含义可知，当电能表上转盘转45转
时，用电器消耗的电能：
W＝ ＝0.025kW•h＝9×104J。
则热水壶的额定加热功率：P加 ＝ ＝ ＝1500W；
（2）水吸收的热量：
Q吸 ＝c水m△t＝4.2×103J/（kg•℃）×1kg×20℃＝8.4×104J；
（3）该热水壶的热效率为：
＝ ×100%＝ ×100%≈93.3%。
η
答：（1）该电热水壶的额定功率是1500W；
（2）若用该电热水壶加热水，1min内使质量为1kg的水温度升高20℃，水吸收的热量是
8.4×104J；
（3）该热水壶的热效率为93.3%。
16．（10分）某型号汽车发动机的额定功率为5.4×104W，在水平路面上，匀速行驶时受到的阻
力是1800N。在额定功率下，当汽车匀速行驶时，求：
（1）在图中画出汽车匀速行驶时水平方向受到的力的示意图；
（2）发动机所提供的牵引力的大小；
（3）行驶5min时，牵引力所做的功；
（4）汽车行驶速度大小。
【解答】解：（1）汽车水平方向受到发动机所提供的牵引力和阻力的作用，汽车匀速行驶时
水平方向受到的力的示意图如下：
第19页（共22页）（2）汽车做匀速直线运动，处于平衡状态，受到平衡力的作用，根据二力平衡的条件得牵
引力：
F＝f＝1800N；
（3）t＝5min＝300s，
匀速行驶5min牵引力所做的功：
W＝Pt＝5.4×104W×300s＝1.62×107J。
（4）根据公式P＝ ＝ ＝Fv可得汽车行驶的速度：
v＝ ＝ ＝30m/s；
答：（1）汽车匀速行驶时水平方向受到的力的示意图如上图所示；
（2）发动机所提供的牵引力为1800N；
（3）行驶5min牵引力所做的功是1.62×107J；
（4）汽车的行驶速度为30m/s。
17．（8分）小丽同学设计了一个电路，如图1所示。其中电源电压值恒为6V，小灯泡标有
“2.5V”的字样，请回答以下问题：
（1）根据小丽设计的电路图把图2中的器材连接成实验电路，要求滑动变阻器滑片P向B
端移动时，接入电路的电阻变小。
（2）闭合开关，移动滑动变阻器滑片，使小灯泡正常发光。此时电流表的读数如图3所示，
请完成表。
表小灯泡的实验数据
发光情况 刚发光 正常发光 很亮
U/V 0.90 2. 5 3.50
第20页（共22页）I/A 0.20 0.2 8 0.38
P/W 0.18 0. 7 1.33
R/ 4.50 8. 9 9.21
（3）根Ω据表，归纳小灯泡电阻变化的规律： 小灯泡灯丝的电阻随温度的降低而减小 。
【解答】解：（1）因为灯泡的额定电压为2.5V，需要电压表选用小量程与灯并联，如下图所
示：
（2）闭合开关，移动滑动变阻器的滑片，使电压表的示数为2.5V，小灯泡正常发光，电流表
读数如图3所示，电流表选用小量程，分度值为0.02A，电流为0.28A，
小灯泡的额定电功率为：P＝UI＝2.5V×0.28A＝0.7W；
由欧姆定律，小灯泡正常发光此时灯丝的电阻为：
R＝ ＝ ≈8.9 ；
Ω
（3）根据表中数据，通过灯的电流随电压的减小而减小，根据P＝UI，灯的功率变小，灯丝
的温度降低，故灯的电阻减小，即小灯泡灯丝的电阻随温度的降低而减小。
故答案为：（1）如上所示；（2）2.5；0.28；0.7；8.9； （3）小灯泡灯丝的电阻随温度的降低而
减小。
18．（10分）小明用图中的动滑轮匀速拉动水平地面上的物体A，他猜想动滑轮拉动的物体越
轻，机械效率越高。请设计实验检验其猜想，并填写实验报告。
（1）实验目的： 动滑轮拉动物体时机械效率与物体轻重的关系 ；
（2）实验步骤（若需要可补充器材）： ① 用测力计直接拉着物体沿水平方向做匀速直线
运动，木块处于平衡状态，由二力平衡条件可知，滑动摩擦力 f 等于拉力；
② 如上图所示，用动滑轮匀速拉动物体做匀速直线运动，记下测力计的示数 F ；
③ 换用重力小一些的物体，重复上面的实验两次，比较机械效率大小得出结论 。
第21页（共22页）【解答】解：（1）由题意，实验的目的是：动滑轮拉动物体时机械效率与物体轻重的关系；
（2）上图中，绳子的有效段数为2，故绳子自由端移动的距离为物体移动距离s的2倍，绳
子拉物体克服物体与地面之间的摩擦力f做的功为有用功，拉动绳子做的功为总功，根据
＝ ＝ ＝ ×100%可知，要求出动滑轮的机械效率，需测出的物理量为：摩擦
η
力f、拉力F；
实验步骤：
①用测力计直接拉着物体沿水平方向做匀速直线运动，木块处于平衡状态，由二力平衡
条件可知，滑动摩擦力f等于拉力；
②如上图所示，用动滑轮匀速拉动物体做匀速直线运动，记下测力计的示数F；
③换用重力小一些的物体，重复上面的实验两次，比较机械效率大小得出结论。
故答案为：（1）动滑轮拉动物体时机械效率与物体轻重的关系；
（2）①用测力计直接拉着物体沿水平方向做匀速直线运动，木块处于平衡状态，由二力平
衡条件可知，滑动摩擦力f等于拉力；
②如上图所示，用动滑轮匀速拉动物体做匀速直线运动，记下测力计的示数F；
③换用重力小一些的物体，重复上面的实验两次，比较机械效率大小得出结论。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布
日期：2021/5/20 17:47:48；用户：18727515989；邮箱：18727515989；学号：22506600
第22页（共22页）
