第十九章 生活用电
19.2 家庭电路中电流过大的原因
一、学习目标
一、知识与技能
1.知道家庭电路中电流过大的原因是家用电器的总功率过大和短路。
2.知道保险丝的作用。
二、过程与方法

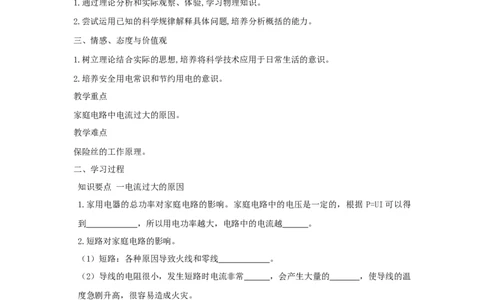

1.通过理论分析和实际观察、体验,学习物理知识。
2.尝试运用已知的科学规律解释具体问题,培养分析概括的能力。
三、情感、态度与价值观
1.树立理论结合实际的思想,培养将科学技术应用于日常生活的意识。
2.培养安全用电常识和节约用电的意识。
教学重点
家庭电路中电流过大的原因。
教学难点
保险丝的工作原理。
二、学习过程
知识要点 一电流过大的原因
1.家用电器的总功率对家庭电路的影响。家庭电路中的电压是一定的，根据 P=UI可以得
到 ，所以用电功率越大，电路中的电流越 。
2.短路对家庭电路的影响。
（1）短路：各种原因导致火线和零线 。
（2）导线的电阻很小，发生短路时电流非常 ，会产生大量的 ，使导线的温
度急剧升高，很容易造成火灾。
P
【答案】 1、 大 2、直接连通 大 热
U
知识要点 二保险丝的作用
1、保险丝
材料：电阻 ，熔点 铅锑合金。
作用：当电流 时，保险丝由于温度 而熔断，切断电路，起到保护作用。

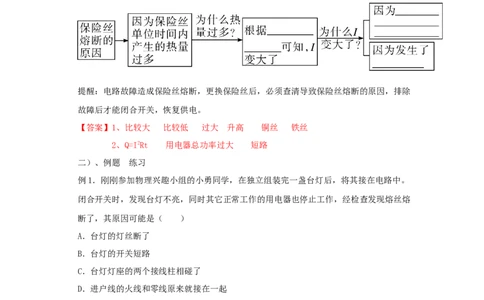

选择：禁止用 、 等导线代替保险丝2、保险丝熔断的原因
提醒：电路故障造成保险丝熔断，更换保险丝后，必须查清导致保险丝熔断的原因，排除
故障后才能闭合开关，恢复供电。
【答案】1、比较大 比较低 过大 升高 铜丝 铁丝
2、Q=I2Rt 用电器总功率过大 短路
二）、例题 练习
例1．刚刚参加物理兴趣小组的小勇同学，在独立组装完一盏台灯后，将其接在电路中。
闭合开关时，发现台灯不亮，同时其它正常工作的用电器也停止工作，经检查发现熔丝熔
断了，其原因可能是（ ）
A．台灯的灯丝断了
B．台灯的开关短路
C．台灯灯座的两个接线柱相碰了
D．进户线的火线和零线原来就接在一起
【答案】C
【解析】A．台灯灯丝断了，台灯会不亮，但不会影响其它用电器，故A不合题意；
B．台灯开关短路，开关不起作用，台灯始终是亮的，故B不合题意；
C．台灯灯座的两个接线柱相碰了，闭合开关，台灯灯座短路，会使电路短路，电路中电
流过大，熔断保险丝，故C符合题意；
D．进户线的火线和零线原来就接在一起，则其他用电器开始就不会工作，故D不合题意。
故选C。练1.1 关于生活中的一些电路连接，下列判断不正确的是（ ）
A．胜利路上的路灯，晚上同时亮，早晨同时灭，因此它们是串联的
B．小明家中的电视机与空调的工作互不影响，因此它们是并联的
C．由于台灯短路使熔丝熔断，其他所有用电器都不能工作，因此熔丝是接在干路上的
D．教室墙上的三眼插座和日光灯是并联的
【答案】A
【解析】A．胜利路的路灯是并联的，晚上同时亮，早晨同时灭是有一个总开关来控制的
如果各路灯是串联的，各路灯不能正常工作，并且有一盏灯损坏，其它灯将都不能工作，
故A错误，符合题意。

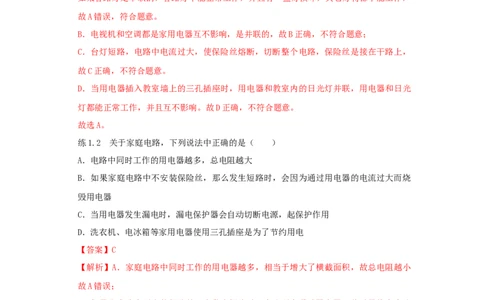

B．电视机和空调都是家用电器互不影响，是并联的，故B正确，不符合题意；
C．台灯短路，电路中电流过大，使保险丝熔断，切断整个电路，保险丝是接在干路上，
故C正确，不符合题意。
D．当用电器插入教室墙上的三孔插座时，用电器和教室内的日光灯并联，用电器和日光
灯都能正常工作，并且互不影响。故D正确，不符合题意。
故选A。
练1.2 关于家庭电路，下列说法中正确的是（ ）
A．电路中同时工作的用电器越多，总电阻越大
B．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧
毁用电器
C．当用电器发生漏电时，漏电保护器会自动切断电源，起保护作用
D．洗衣机、电冰箱等家用电器使用三孔插座是为了节约用电
【答案】C
【解析】A．家庭电路中同时工作的用电器越多，相当于增大了横截面积，故总电阻越小
故A错误；
B．如果庭电路中不安装保险丝，当发生短路时，电流不会通过用电器，此时导线中电流
过大会引发火灾，故B错误；
C．漏电保护器在电路发生漏电现象时会自动跳闸，所以当用电器发生漏电时，漏电保护
器会自动切断电路，故C正确；
D．三孔插座的上孔接地线，金属外壳的用电器连接三孔插座的上孔，这样在金属外壳的
用电器漏电时，避免出现触电事故，故D错误。
故选C。练1.3 下列说法中不正确的是（ ）
A．摩擦起电实际上是电子在物体之间的转移
B．同一导体的电阻与加在它两端的电压和通过它的电流大小无关
C．家庭电路中的空气开关“跳闸”了，一定是发生了短路
D．使用测电笔辨别零线或火线时，手必须接触笔尾金属体
【答案】C
【解析】A．摩擦起电的实质是电子从一个物体转移到另一个物体，即说明了电荷可以从
一个物体转移到另一个物体，故A正确，不符合题意；
B．导体的电阻是导体本身的一种性质，其大小取决于自身的材料、长度、横截面积和温
度，与其两端的电压、通过它的电流大小无关，故B正确，不符合题意；
C．空气开关跳闸是由电路中电流过大造成的，可能是短路，也可能是用电器的总功率过
大，故C错误，符合题意；
D．使用试电笔辨别火线时，一定要接触笔尾金属体，但不能接触笔尖金属体，故 D正确，
不符合题意。
故选C。
练1.4 下列现象，不会引起家庭电路空气开关“跳闸”的是（ ）
A．开关短路 B．插座中的火线零线相碰
C．使用的用电器总功率过大 D．正在工作的用电器短路
【答案】A
【解析】空气开关“跳闸”是因为家庭电路电流过大，总功率过高，则开关短路不会引起
电流过大或功率过高，插座中的火线零线相碰或正在工作的用电器短路都会导致电流过大，
故A符合题意，BCD不符合题意。
故选A。
练1.5 如图所示的家庭电路中，闭合开关后灯泡不亮。用试电笔检测插座的两孔，发现
只有插入右孔时氖管才发光。用试电笔检测 A 点氖管发光，检测 B 点氖管不发光。发生
这一现象的原因可能是（ ）
A．灯丝断了 B．灯泡短路 C．开关接触不良 D．插座短路
【答案】A【解析】用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是
火线，插座连接正常。用试电笔检测A点氖管发光，说明A点可以与火线连接，检测B点
氖管不发光，说明电流无法到达B点，故可能灯丝断了。
故选A 。
练1.6 关于家庭电路，下列说法中正确的是（ ）
A．三孔插座，其中有一孔接地线，目的是为了避免因用电器漏电而发生触电事故
B．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
C．家庭电路中不安装保险丝，那么发生短路时会因为通过用电器的电流过大而烧毁用电
器
D．同时使用大功率用电器前，只需考虑电能表和空气开关的承受能力即可
【答案】A
【解析】A．三孔插座的上孔接地线，金属外壳的用电器连接三孔插座的上孔，这样在金
属外壳的用电器漏电时，避免出现触电事故，故A正确；
B．如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光；使用
试电笔时，手指接触笔尾金属体，故B错误；
C．如果庭电路中不安装保险丝，当发生短路时，电流不会通过用电器，则用电器不会烧
毁，此时干路中电流过大会引发火灾，故C错误；
D．当家庭电路中接入多个大功率的用电器时，干路中的电流过大，所以需要考虑电能表
空气开关、导线的承受电流大小的能力，故D错误。
故选A。
练1.7 空气开关跳起后，手动使它复位，但又立即跳起，这不可能是（ ）
A．电路中出现了断路现象 B．电路中有短路现象
C．电路中总功率过大 D．空气开关的额定电流过小
【答案】A
【解析】空气开关跳闸的原因是短路或用电器总功率过大，或者是空气开关的额定电流过
小；不可能出现断路。故选A。
练1.8 如图所示的是某家庭电路的一部分，下列说法不正确的是（ ）A．电冰箱连入三孔插座后工作时，电灯与电冰箱是并联的
B．使用试电笔辨别火线和零线时，要注意安全，手不能触碰试电笔任何金属部位
C．把台灯插头插入插座后，室内电灯全部熄灭了，可能是因为插头短路
D．为了用电安全，应在甲处安装开关，乙处安装电灯
【答案】B
【解析】A．开关闭合后，灯泡和插入三孔插座的电冰箱是并联，故A正确，不符合题意；
B．使用试电笔辨别火线和零线时，测电笔的笔尖接触带电体，手要与笔尾的金属体接触
故B错误，符合题意；
C．由生活常识可知，台灯的功率一般比较小，因此造成保险丝熔断的原因不会是因台灯
的功率过大；由台灯插头插入插座，闭合开关，室内电灯全部熄灭可知，是台灯的插头处
有短路，故C正确，不符合题意；
D．为了安全用电，开关与火线连接，故甲处应装开关，乙处应装电灯，故 D正确，不符
合题意。故选B。
练1.9 如图所示的电路，闭合开关，灯泡不亮，经查保险丝完好，用测电笔插进插座
的两孔，氖管均发光。造成这一现象的原因是（ ）
A．进户的零线断了 B．灯泡短路 C．插座短路 D．灯泡断路
【答案】A
【解析】A．如果进户的零线断了，灯泡不亮，保险丝完好，插座左孔、灯泡、开关 S和
火线连接，用测电笔插进插座的左孔氖管发光，插座右孔与火线连接，用测电笔插进插座
的右孔氖管发光，故A符合题意；BC．闭合开关，灯泡不亮，说明可能是断路或短路，又因为保险丝完好，说明不是短路，
应该是断路，故BC不符合题意；
D．若灯泡的灯丝断了，则用测电笔插进插座的两孔时，只有右孔能使氖管发光，故 D不
符合题意。故选A。
练1.10 如图所示，电工检测家庭照明电路是否正常。断开其他所有开关，只闭合开关 S
时，他发现灯L和L1都不发光，依据以下操作判断哪个结论是正确的（ ）
A．用试电笔测试A点，氖管发光，则可能是灯L1断路
B．用试电笔测试B点，氖管发光，则一定是零线断路
C．用试电笔测试B点，氖管不发光，则一定是灯L断路
D．用试电笔测试A点氖管发光，B点氖管不发光，一定是零线断路
【答案】B
【解析】A．用试电笔测试A点，氖管发光，说明火线是连通的，灯L1在火线上，所以不
可能是灯L1断路，故A错误；
B．用试电笔测试B点，氖管发光，说明B点与火线相连，那么零线一定是断路的，否则
会造成短路，故B正确；
C．用试电笔测试B点，氖管不发光，可能是灯L断路，也可能是火线断路，故C错误；
D．用试电笔测试A点氖管发光，B点氖管不发光，可能是零线断路，也可能是小灯泡断
路，故D错误。
故选B。
例2．如图所示，家庭电路中，正常发光的两盏灯突然都熄灭。杨洋先检查空气开关是否
跳闸，发现没有跳闸，再用试电笔分别检测插座的两孔，发现氖管均发光，造成这一现象
的原因是（ ）A．插座发生了短路 B．进户的零线断了
C．进户的火线断了 D．两灯其中一盏灯断路了
【答案】B
【解析】A．若插座处发生短路，则会使保险丝熔断，试电笔的氖管不会发光，故 A不符
合题意；
B．试电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是进户线的零线
开路了，故B正确；
C．进户线的火线断了，试电笔的氖管不会发光，故C不符合题意；
D．由于各灯并联，互不影响，若某个电灯的灯丝烧断了，则其它灯仍还亮，故 D不符合
题意。故选B。
练2.1 如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测:①闭合
S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，
试电笔只在c点不发光。若电路中只有一处故障，故障可能是（ ）
A．灯L2短路 B．c点左侧的零线断路
C．灯L2所在支路断路 D．c、d两点间断路
【答案】D
【解析】B．闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝 a S
L1 以及c点左侧的零线都没有断路，故B错误；
A．断开S1，闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路；
若灯L2短路时，电路的电流会很大，将保险丝烧断，灯泡L1也不会发光，a、b两个接线
点上，试电笔的氖管都不会发光，故A错误；C．若灯L2所在支路开路，d点氖管不发光，故C错误;
D．若c、d两点间开路，灯泡L2与零线不能构成闭合电路，电路中没有电流，灯泡不会
发光，但d点会通过灯泡L2与火线间接相连，试电笔的氖管会发光，故D正确。
故选D。
练2.2 在如图所示的家庭电路中，将插头插入插座，打开电视，电视不工作，闭合开关，
灯泡不亮；保持开关闭合，拔出插头，将试电笔分别插入插座两孔时氖管均发光，若电路
中只有一处故障，则故障一定是（ ）
A．零线上的保险丝烧断 B．火线上的保险丝烧断
C．灯丝烧断 D．插头处短路
【答案】A
【解析】将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮，说明电路中存
在断路故障；若灯丝烧断，则电视机应该工作，故不可能是灯丝烧断；若插头处短路，那
么保险丝会被熔断；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光，
插孔的左孔能使氖管发光，插座的左孔通过灯泡、开关与火线相连，插座的右孔能使氖管
发光，火线是完好的，结合以上分析：可能是零线上保险丝烧断，故 BCD不符合题意，A
符合题意。
故选A。
练2.3 关于家庭电路和安全用电，下列说法正确的是（ ）
甲 乙 丙 丁
A．图甲的连接方式符合安全用电的原则
B．图乙的方式使用测电笔，接触火线，氖管会发光
C．图丙中空气开关跳闸，一定是家庭电路出现短路造成的D．图丁安装该电能表的家庭同时使用的用电器总功率不能超过1100W
【答案】D
【解析】A．图甲的连接方式中开关应接在火线上，不符合安全用电的原则，故A错误；
B．使用测电笔，手应接触笔尾金属体，图乙的方式使用测电笔，接触火线，氖管不会发
光，故B错误；
C．过载和短路都会造成空气开关跳闸，故C错误；
D．图丁安装该电能表的额定最大电流为5A，同时使用的用电器总功率不能超过
P=UI=5A×220V=1100W
故D正确。
故选D。
练2.4 关于家庭电路和安全用电，下列说法正确的是（ ）
A．电能表是测量消耗电能的仪表
B．漏电保护器在电流增大时自动切断电路
C．家庭电路中电冰箱的压缩机与照明灯是串联的
D．家庭电路中空气开关跳闸了，一定是电路中出现了短路
【答案】A
【解析】A．电能表是测量电路中用电器消耗电能多少的仪表，故A正确；
B．漏电保护器在电路中发生漏电时自动切断电路，故B错误；
C．家庭电路中电冰箱的压缩机与照明灯互不影响，能独立工作，是并联的，故C错误；
D．家庭电路中空气开关跳闸了，可能是电路中出现了短路，也可能是接入电路用电器的
总功率过大，故D错误。
故选A。
练2.5 关于家庭电路和安全用电，下列说法正确的是（ ）
A．使用试电笔时，手要接触笔尾金属体
B．搬动电器前不需要断开电源开关
C．空气开关跳闸，一定是电路发生了短路
D．控制电灯的开关，要连接在零线和电灯之间
【答案】A
【解析】A．使用测电笔时，应让手与笔尾的金属体接触，当氖管发光时，说明接触的是
火线，故A正确；
B．搬动电器前需要断开电源开关，防止触电，故B错误；
C．空气开关“跳闸”，可能是电路出现了短路，也可能是用电器的总功率过大，故 C错误；
D．控制电灯的开关，要连接在火线和电灯之间，故D错误。
故选A。
练2.6 关于家庭电路与安全用电，下列说法正确的是（ ）
A．熔丝是由熔点较高的材料制成的
B．熔丝熔断一定是电路短路造成的
C．用电器的开关必安装用电器与火线之间
D．电路连接处接触不良不可能引起火灾
【答案】C
【解析】 A．为了保证在电流过大时及时熔断，起到保护电路的作用，熔丝是用电阻大、
熔点低的材料制成的，故A错误；
B．熔丝熔断，说明电路中的电流过大，导致电路红的电流过大，可能是用电器的总功率
过大，出现的过载现象，也可能是电路短路导致的，故B错误；
C．控制家用电器的开关必须接在火线上，这样断开开关，能切断火线，防止触电事故发
生，故C正确；
D．电路连接处接触不良时，该处的电阻变大，因为该处串联在电路中，由 Q=I2 Rt知道，
连接处产生的热量较多，比别处更容易发热，而加速导线老化，甚至引起火灾，故D错误。
故选C。
例3 下列关于电学知识说法正确的（ ）
A．洗衣机使用三孔插座主要是为了防止雷击
B．使用测电笔时人手必须接触笔尾的金属体
C．验电器的金属箔片张开是因为带异种电荷
D．家庭电路中空气开关跳闸一定是发生短路
【答案】B
【解析】A．洗衣机使用三孔插座，主要是为了防止洗衣机漏电导致外壳带电而引起触电
故A错误；
B．使用测电笔时，人手必须接触笔尾的金属体，使火线、测电笔、人体、大地构成回路
有微弱电流通过测电笔氖管，氖管才能发光。故B正确；
C．验电器的金属箔片张开，是因为两片金属箔片带同种电荷而相互排斥，故C错误；
D．家庭电路中空气开关跳闸，说明电路中电流过大，引起家庭电路中电流过大的原因可
能是发生短路，也可能是接入电路的用电器总功率过大，故D错误。
故选B。练3.1 如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，对
此原因描述正确的是（ ）
A．甲图中用电器过多导致电流过大
B．甲图中用电器总功率过大导致电流过大
C．乙图中灯泡电阻太小，导致电流过大
D．甲、乙两图产生电流过大的原因相同
【答案】B
【解析】AB．甲图中，并联的用电器较多，总功率较大，根据公式 P=UI，电流会非常大，
故B正确，A错误；
C．图乙中，用金属线将火线和零线接通，造成短路，电流直接通过导线，由于导线电阻
很小，导致电流过大，故C错误；
D．甲图是由于电功率过大造成电流过大，乙图是短路造成电流过大，它们产生电流过大
原因不同，故D错误。
故选B。
练3.2 临近中考，小明正在家挑灯夜读，当妈妈将一个手机充电器的插头插入插座时，
家里所有的用电器全部停止了工作，关于这种现象形成的原因，小明根据所学知识猜想最
有可能的是（ ）
A．插头插入这个插座时，导致火线和零线相接触形成了短路
B．这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C．这个插座的火线和零线原来就相接触形成了短路
D．充电器功率过大，使用后导致干路中总电流过大，保险开关跳闸
【答案】A【解析】
A．将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，说明干路
上的保险丝被熔断了，保险丝被熔断是由于电路中的电流过大。而产生电流过大的原因有
两个：一是用电器的总功率过大，另一个是发生短路。由生活常识可知，手机充电器的功
率比较小，因此造成保险丝熔断的原因不会是因干路的总功率过大，而是短路引起的，故
A符合题意；
B．若这个用电器的插头与插座没有形成良好接触，即处于断路状态，则用电器不工作，
不会影响室内其它用电器，故B不符合题意；
C．若是插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，室
内用电器不会正常工作，故C不符合题意；
D．手机充电器的功率很小，使用后不会导致干路中总电流过大，保险开关跳闸，故 D不
符合题意。
故选A。
练3.3 如图所示是小军同学家庭电路的一部分。他闭合开关时保险灯泡正常发光，再
将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。其原因可能是
（ ）
A．电风扇断路 B．灯泡的灯丝断路
C．电风扇的插头短路 D．电风扇的电功率很小
【答案】C
【解析】家庭电路中的保险丝熔断的原因有两个：一是用电器总功率过大，二是发生短路。
生活常识可知，电风扇的功率并不大，因此造成保险丝熔断的原因是发生短路，故 C符合
题意，ABD不符合题意。
故选C。
练3.4 家庭电路中有时会出现这样的现象原来各用电器都在正常工作，当把一个手机充
电器的插头插入插座时，家里所有的用电器都停止了工作。其原因可能是（ ）
A．这个插座的火线和零线原来就相接触形成了短路B．插头与这个插座接触不良形成了断路
C．插头插入这个插座时，导致火线和零线相接触形成了短路
D．同时工作的用电器过多，导致干路电流过大，空气断路器“跳闸”
【答案】C
【解析】A．若个插座的火线和零线原来就相接触形成了短路，则原来干路中的空气断路
器就“跳闸”，各用电器都不能工作，故A不符合题意；
B．家庭电路中插座和各个用电器是并联的，并联电路是互不影响的，若插头与这个插座
接触不良形成了断路，不会影响其它用电器正常工作，故B不符合题意；
C．若插头插入这个插座时导致火线和零线相接触形成了短路，则会导致电路中电流过大
使干路中的空气断路器“跳闸”，家里所有用电器都停止工作。故C符合题意；
D．手机充电器的功率较小，充电器的插头插入插座时，不会导致同时工作的用电器总功
率过大，干路中的电流不会过大，空气断路器不会“跳闸”，故D不符合题意。
故选C。
练3.5 如图所示为小明所连的两盏白炽灯和两个插座的电路图。下列说法正确的是（
）
A．拆掉灯丙，两线头连在一起会造成短路
B．拆掉插座甲，两线头连在一起会造成短路
C．拆掉S1，两线头连在一起会造成短路
D．拆掉S2，两线头连在一起会造成短路
【答案】A
【解析】A．拆掉灯丙，两线头连在一起，当开关S1闭合时，将发生短路，会因电路中电
流过大，易引起火灾，故A正确；
B．插座甲串联在火线上，当此处连通时灯乙正常工作。若同时将甲与丁连通，再闭合 S2
时才能造成短路，故B错误；
CD．选项C、D描述情况正好是把灯丙，插座丁连入电路，火线并未直接与零线相连，不会造成短路，故CD错误。
故选A。
练3.6 小明刚把台灯的插头插入插座，家里所有的用电器都停止了工作，且保险丝也熔
断了，保险丝熔断的原因是（ ）
A．台灯的功率过大 B．台灯开关短路
C．台灯的插头处短路 D．台灯的灯丝处有断路
【答案】C
【解析】A．台灯的功率一般10W左右，不会出现功率过大，且台灯的电流也不足以熔断
保险丝，故A不符合题意；
B．若台灯开关短路，相当于开关已经闭合，将插头插入插座，灯马上就亮，不会熔断保
险丝，故B不符合题意；
C．若台灯的插头处短路，将插头插入插座时，相当于零火线短路，保险丝会熔断，用电
器停止工作，故C符合题意；
D．若台灯的灯丝处有断路，将插头插入插座，不会有任何现象出现，故D不符合题意。
故选C。
练3.7 如图所示，关于家庭电路和安全用电，下列说法正确的是（ ）
A．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地
B．断开灯泡的开关后用试电笔接触A点时，氖管发光
C．若空气开关跳闸，一定是电路的总功率过大造成的
D．灯和电冰箱串联在家庭电路中也可以都能正常工作
【答案】A
【解析】A．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地，防止由于冰箱的外壳
带电而使人发生触电事故，故A正确；
B．断开开关后，A点与零线相连，用试电笔接触A点时，氖管不发光，故B错误；
C．空气开关跳闸，可能是由于短路造成的，也可能是由于电路的总功率过大造成的，故
C错误；
D．电冰箱接入三孔插座后，电灯与电冰箱在工作时互不影响，则它们是并联的，故 D错误。
故选A。
练3.8 某家庭电路如图所示，下列说法中不正确的是（ ）
A．若保险丝熔断，则可能是短路引起的
B．三孔插座的连接方式符合安全用电的原则
C．若在a、b间接入一个灯泡L1，则它与灯泡L是并联关系
D．若仅b、c间断路，开关S闭合，灯泡L不会发光
【答案】D
【解析】A．家庭电路中的保险丝熔断，可能是家庭电路中发生了短路，也可能是电路中
总功率过大，故A正确，不符合题意；
B．三孔插座地线直接接三孔插座的上孔，零线直接接三孔插座的左孔，火线首先接保险
丝，然后再进入右孔，故B正确，不符合题意；
C．若在a、b间接入一个灯泡L1，这盏灯与灯L是并联，故C正确，不符合题意；
D．通过灯L的电流没有通过bc段导线，所以b、c间断路，开关S闭合，灯L一样正常发
光，故D错误，符合题意。
故选D。
练3.9 如下图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔测插座的两孔，发现
只有插入右孔时氖管才发光，用测电笔检测A点氖管发光，检测B点氖管不发光。发生这
一现象的原因可能是（ ）
A．灯泡短路 B．开关接触不良
C．插座短路 D．灯泡灯丝断
【答案】D【解析】AC．用测电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接
的是火线，电路连接正常，没有短路故障，故AC不符合题意；
BD．闭合开关后灯泡不亮，说明有断路故障；用测电笔检测A点氖管发光，检测B点氖管
不发光，说明在A、B两点之间出现了断路，可能是灯丝断了；若开关接触不良，则用测
电笔检测A点时氖管不发光，故D符合题意，B不符合题意。
故选D。
练3.10 如图所示是一款带有开关和指示灯的插线板。小明家插线板的指示灯已经损坏，
但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插
线板，切割机工作时，家中的空气开关出现了“跳闸”现象，则下列说法中正确的是（
）
A．插线板上的插孔与指示灯是串联关系
B．“跳闸”的原因一定是电路发生了短路
C．有金属外壳的家用电器要使用三孔插座
D．使用多个大功率用电器时，可以同时插在同一插线板上
【答案】C
【解析】
A．插线板的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作，根据
题意可知，插排上的插孔与指示灯是并联的，故A错误；
B．小明家将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象，可
能是电路中使用多个大功率用电器时导致功率过大或者电路短路，造成干路中电流过大，
故B错误；
C．带金属外壳的家用电器为了避免因为漏电发生触电事故，必须使用三孔插座，故 C正
确；
D．同一插排中不能同时使用多个大功率用电器，电流过大容易引发火灾，故D错误。
故选C。
例4 如果家庭电路中发生短路，那么（ ）
A．保险丝烧断 B．灯泡烧坏 C．电灯发暗 D．用电器仍然正常工作
【答案】A【解析】保险丝的作用是当家庭电路中电流过大时自动熔断，达到保护电路的目的。家庭
电路中发生短路会导致电路中电流过大，从而烧断保险丝。故A符合题意，BCD不符合题
意。故选A。
练4.1 关于家庭电路，下列说法中正确的是（ ）
A．家庭电路中总电流过大，可能是由于电路中用电器过多，实际功率过大
B．家庭电路发生短路时，会因为通过用电器的电流过大而烧毁用电器
C．家庭电路中，用电器与控制它的开关都是并联的
D．保险丝一般选用电阻比较小，熔点比较低的合金制作而成
【答案】A
【解析】A．家庭电路中总电流过大，可能是由于电路中用电器的实际功率过大引起的，
也可能是短路引起的，故A正确；
B．家庭电路发生短路时，保险丝会首先熔断或空气开关跳闸，从而对电路起到保护作用
一般不会因电流过大而烧毁用电器，故B错误；
C．在家庭电路中，各用电器是并联的，开关与用电器串联，故C错误；
D．保险丝常常用去铅锑合金制成的，是因为该材料电阻率大、熔点较低，故D错误。
故选A。
练4.2 初中物理中有很多物理知识可以用简洁生动的语言来描述。下面列出的某位同学
在课堂笔记中记录的几则老师课堂“语录”，你认为其中对应关系不合理的是（ ）
A．电源﹣﹣我对任何一个用电器都是平等的
B．灯泡串联﹣﹣一荣俱荣，一损俱损
C．保险丝﹣﹣牺牲我一个，保大家平安
D．闸刀开关﹣﹣在家庭电路中我就是“老大”
【答案】A
【解析】A．在并联电路中，各用电器两端的电压都相等；在串联电路中，各用电器两端
的电压不一定相等。故A不合理，符合题意；
B．灯泡串联时，不能独立工作，互相干扰，有一个灯损坏，则全部停止工作。故 B合理，
不符合题意；
C．保险丝在电流过大时自动熔断，对其它用电器起到保护作用。故C合理，不符合题意；
D．家庭电路的各用电器都是并联的，家庭电路中的闸刀开关安装在干路上，控制整个电
路的通断电。故D合理，不符合题意。
故选A。练4.3 下列不符合家庭电路与安全用电的说法是（ ）
A．不允许用铁丝或铜丝代替保险丝
B．用电器的金属外壳应该接地
C．在家庭电路中，同时工作的用电器越多，总电阻越大
D．使用测电笔时，手不能接触它的笔尖
【答案】C
【解析】A．电路中电流过大，虽然产生了较多的热量，铁丝和铜丝的熔点比较高，铁丝
或铜丝不会熔断，不能起到保险作用，故A不符合题意；
B．金属外壳的用电器如果漏电，使金属外壳和火线相连，人站在地面上，接触用电器的
金属外壳，间接接触火线，会发生触电事故，所以用电器的金属外壳一定接地，防止触电
事故的发生，故B不符合题意；
C．家庭电路中同时工作的用电器越多，相当于增大了横截面积，故总电阻越小，故 C符
合题意；
D．使用测电笔时，手要与笔尾金属体接触，不能接触笔尖，故D不符合题意。
故选C。
练4.4 关于家庭电路和安全用电，下列说法中正确的是（ ）
A．家庭电路中空气开关跳闸，一定是发生了短路
B．熔丝被烧断后，可用铜丝代替熔丝接入电路
C．使用测电笔时，手必须接触笔尾金属电极
D．家庭电路中小功率电器的外壳可以不接地
【答案】C
【解析】
A．空气开关跳闸是由电路中电流过大造成的，可能是短路，也可能是用电器的总功率过
大，故A错误；
B．组成保险丝的材料是电阻率较大而熔点较低的铅锑合金，在电流过大时熔断，自动切
断电路，起到保护作用，铜导线的熔点很高，当电流过大时，不能熔断起不到保护作用，
容易引起火灾，故B错误；
C．使用测电笔时，手必须接触测电笔尾部的金属体，故C正确；
D．家庭电路中的有金属外壳的用电器必须接地，否则可能发生触电事故，故D错误。
故选C。
练4.5 长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是
（ ）
A．保险丝的电阻比铜丝的大
B．通过保险丝的电流比铜丝的大
C．电流通过保险丝产生的热量比铜丝的多
D．为了用电安全，禁止用铜丝代替保险丝
【答案】B
【解析】
A．由于保险丝的电阻率大、熔点低，而铜丝的电阻率小、熔点高，所以比较长短、粗细
均相同的保险丝和铜丝，保险丝的电阻比铜丝的大，故A正确，不符合题意；
B．由图知道，保险丝和铜丝串联，由于串联电路电流处处相等，故B错误，符合题意；
C．由Q=I2Rt知道，电流相同、通电时间相同，电阻大的产生的热量多，所以，电流通过
保险丝产生的热量比铜丝的多，故C正确，不符合题意；
D．若换用铜线作保险丝，由于铜丝的熔点高，当电路中电流过大时不会熔断，无法保护
电路，所以，为了用电安全，禁止用铜丝代替保险丝，故D正确，不符合题意。
故选B。
练4.6 关于家庭电路和安全用电，下列说法正确的是（ ）
A．可以用铜丝代替保险丝接入电路 B．空气开关跳闸一定是电路短路造成的
C．控制电灯的开关接在火线和电灯之间 D．使用测电笔时手不接触笔尾的金属体
【答案】C
【解析】A．家庭电路中保险丝（熔丝）熔断后如果用粗铜丝代替保险丝，这样起不到保
护电路的作用，不符合安全用电的原则，故A错误；
B．家庭电路中空气开关跳闸，可能是用电器的总功率过大，也可能是电路中发生了短路
故B错误；
C．家庭电路的开关应该装在火线上，这样可防止断开开关后用电器仍带电，故C正确；D．用测电笔时，手必须要接触笔尾金属体，这样才能使测电笔发挥作用，故D错误。
故选C。
练4.7 关于家庭电路和安全用电，下列说法正确的是（ ）
A．使用试电笔时，手指不能碰到笔尾金属体
B．家庭电路中，保险丝要接在电能表和总开关之间
C．家庭电路中，必须安装空气开关或保险丝等保险装置
D．家庭电路中，一个开关控制多盏照明灯，则照明灯一定是串联的
【答案】C
【解析】A．使用试电笔时，手指要接触笔尾金属体，如果手不接触笔尾金属体，无论笔
尖金属体接触火线还是零线，氖管都不发光，不能正确辨别火线和零线，故A错误；
B．电路中电流过大会熔断保险丝，为了更换保险丝时更安全、方便，保险盒安装在总开
关的后面，故B错误；
C．为用电安全，家庭电路中应安装保险丝或空气开关，在电流过大时切断电路，故 C正
确；
D．家庭电路中，照明灯是并联的，一个开关控制多盏照明灯，开关在干路上，故D错误。
故选C。
练4.8 关于家庭电路和安全用电，下列说法中正确的是（ ）
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．若空气开关“跳闸”，一定是使用了大功率用电器
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧
毁用电器
D．电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热，是因为导线的电阻比
电炉丝的电阻小很多
【答案】D
【解析】A．在家庭电路中，用电器采用并联接法，同时工作的用电器越多，总电阻越小
故A错误；
B．若空气开关“跳闸”，可能是出现过载，也可能是出现短路，故B错误；
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过干路的电流过大而引起
火灾，故C错误；
D．电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热，是因为导线的电阻比
电炉丝的电阻小很多，由焦耳定律可知，导线中产生的热量很小，故D正确。故选D。
练4.9 下列说法正确的是（ ）
A．电灯开关短路可以引起空气开关跳闸
B．电灯的开关应该接在火线和电灯之间
C．保险丝应该接在闸刀开关之后的零线上
D．空气开关跳闸一定是家庭电路发生短路
【答案】B
【解析】A．电灯开关短路会出现电流不经开关直接经过用电器的现象，即开关无法控制
用电器，但不会引起电流过大，所以也不会引起空气开关跳闸，故A错误；
B．电灯的开关如果接在火线和电灯之间，当断开开关相当于断开了火线，可以避免触电
事故，所以开关必须串联在电灯和火线之间，故B正确；
C．如果保险丝接在闸刀开关之后的零线上，当保险丝熔断时，火线没有切断，可能引发
触电事故，所以保险丝必须串联在火线上，故C错误；
D．空气开关跳闸是因为电流过大引起的，引起电流过大的原因有两个，短路或总功率过
大，故D错误。
故选B。
练4.10 现代生活离不开电，安全用电至关重要。下列说法正确的是（ ）
A．使用试电笔时不能接触笔尾金属体
B．空气开关“跳闸”，一定是电路短路引起的
C．电能表是测量电功率的仪表
D．洗衣机、电冰箱等用电器使用三孔插座是为了让金属外壳接地
【答案】D
【详解】A．使用试电笔时，手不能接触笔尖金属体，但要跟笔尾金属体接触，故A错误；
B．空气开关跳闸的原因是电路中电流过大，而造成电流过大的原因有：电路中总功率过
大和短路，故B错误；
C．电能表是测量电路中消耗电能的仪表，而不是测量电功率的仪表，故C错误；
D．洗衣机、电冰箱等用电器使用三孔插座是为了让金属外壳与地线相连，而能及时导走
金属外壳上的电，从而避免人体触电事故，故D正确。
故选D。
例5 如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的
作用，下列分析正确的是（ ）A．当电灯电流过大时，空气开关③将跳闸
B．当插座漏电时，空气开关①将跳闸
C．当空调电流过大时，漏电保护器会迅速切断电流
D．空气开关跳闸，问题解决后需更换新的空气开关
【答案】A
【解析】A．当电灯电流过大时，空气开关③将跳闸，故A正确；
B．当插座漏电时，漏电保护器将会跳闸，故B错误；
C．当空调电流过大时，空气开关③将跳闸，故C错误；
D．空气开关跳闸，问题解决后不需更换新的空气开关，故D错误。
故选A。
练5.1 关于家庭电路和安全用电，下列说法正确的是（ ）
A．使用有金属外壳的大功率家用电器，其外壳必须接地线
B．使用测电笔时，手不能接触笔尾的金属体
C．空气开关跳闸，一定是由于电路总功率过大
D．控制用电器的开关可以安装在零线上
【答案】A
【解析】A．使用有金属外壳的大功率家用电器，为了防止触电，其外壳必须接地线，故
A正确；
B．使用测电笔时，手需要接触笔尾的金属体，故B错误；
C．空气开关跳闸，可能是由于电路总功率过大，也可能是短路，故C错误；
D．控制用电器的开关可以安装在火线上，保证断开后，没有电流经过灯泡，故D错误。
故选A。
练5.2 对予家庭电路和安全用电，下列说法不正确的是（ ）
A．使用测电笔时，人体要接触笔尾金属体，但不能接触笔尖金属体
B．控制用电器的开关应该接在火线和用电器之间C．用电器的三脚插头可改为两脚插头接在两孔插座上使用
D．家庭电路中空气开关“跳闸”，可能是电路短路引起的
【答案】C
【解析】
A．使用测电笔时，人体要接触笔尾金属体，这样才能形成回路，由于测电笔中有高电阻
不会发生触电事故；但不能接触笔尖金属体，防止发生触电事故，故A正确，A不符合题
意；
B．控制用电器的开关应该接在火线和用电器之间，当用电器不工作时使其与火线之间断
开，防止发生触电事故，故B正确，B不符合题意；
C．用电器的三脚插头可以使用电器的金属外壳通过地线与大地相连，防止发生触电事故
不可改为两脚插头接在两孔插座上使用，故C错误，C符合题意；
D．家庭电路中空气开关“跳闸”，可能是电路短路引起的，也可能是由于电路过载引起
的，故D正确，D不符合题意。
故选C。
练5.3 关于家庭电路安全用电的说法正确的是（ ）
A．电冰箱的金属外壳应该与大地相连
B．家庭电路中，空气开关跳闸一定是因为电路发生了短路
C．使用试电笔时，手指不能接触笔尾金属体
D．更换灯泡前不用断开电源开关
【答案】A
【解析】A．有金属外壳的电冰箱应使用三孔插座，让金属外壳接地可以防止金属外壳带
电而发生触电事故，故A正确；
B．家庭电路中，空气开关跳闸可能是因为电路发生了短路，也可能是电路的总功率过大
故B错误；
C．使用试电笔时，手指不能接触笔尖金属体，但要接触笔尾金属体，故C错误；
D．更换灯泡前，应断开电源开关，以防止人接触用电器时触电，故D错误。
故选A。
练5.4 关于生活用电，下列说法正确的是（ ）
A．人只要不接触带电体，就不会触电
B．电线使用年限过长，绝缘皮破损，可能造成短路
C．用试电笔的笔尖接触被测的导线，手指不能碰到金属笔卡或笔尖
D．家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施【答案】B
【解析】A．人不接触带电体，也可能触电，如高压电弧触电，故A错误；
B．电线使用年限过长，绝缘皮破损，零、火线有可能接触，会造成短路，故B正确；
C．试电笔在使用时，笔尖接触被测的导线，手指接触金属笔卡，若接触火线，氖管会发
光，故C错误；
D．安装空气开关是防止电流过大而采取的安全措施，漏电保护器是防止漏电而采取的安
全措施，故D错误。
故选B。
练5.5 关于家庭电路和安全用电，下列说法正确的是（ ）
A．使用测电笔辨别火线或零线时，手不能接触笔尾金属体
B．家庭电路中，插座和各用电器之间是并联的
C．家庭电路中，用电器的开关可以安装在零线上
D．家里的空气开关跳闸了，一定是电路中发生短路
【答案】B
【解析】A．使用测电笔辨别火线或零线时，手需要接触笔尾金属体，形成通路，故 A错
误；
B．家庭电路中，插座和各用电器之间是并联的，插在插座上使用的用电器与其他各用电
器使用时互不干扰，故B正确；
C．家庭电路中，为了安全，用电器的开关必须安装在火线上，故C错误；
D．家里的空气开关跳闸了，可能是电路中发生短路，也可能是总功率过大，故D错误。
故选B。
练5.6 关于家庭电路和安全用电，下列说法正确的是（ ）
A．保险丝可以用钢丝来代替
B．若空气开关“跳闸”，一定是电路中出现了短路
C．电灯的开关可接在零线上
D．用测电笔辨别火线和零线，手应接触笔尾的金属体
【答案】D
【解析】A．保险丝不可以用钢丝来代替，因为保险丝是用电阻较大、熔点较低的材料制
成，当电流过大时，可以及时切断电路，而钢丝不能起到这种作用，故A错误；
B．电路中的空气开关跳闸，是电路中电流过大引起的，而电流过大是原因有：电路中总
功率过大和短路，故B错误；
C．电灯的开关应接在火线与电灯之间，这样才能保持在断开开关时，切断电灯与火线的连接，避免触电，故C错误；
D．使用测电笔时，手应接触笔尾的金属体，才能构成回路，接触火线时，氖管才能发光
故D正确。
故选D。
练5.7 关于家庭电路，下列说法正确的是 （ ）
A．空气开关跳闸时，一定是发生了短路
B．家庭电路中火线和零线间的电压为36V，频率为50Hz
C．家庭电路中，控制各个灯具的开关都应安装在火线上
D．教室里的两个日光灯同时亮，同时熄灭，它们是串联的
【答案】C
【解析】A．空气开关跳闸是由电路中电流过大造成的，可能是短路，也可能是用电器的
总功率过大，故A 错误；
B．家庭电路中火线和零线间的电压为220V，频率为50Hz，故B错误；
C．控制用电器的开关应接在火线和用电器之间，这样在开关断开时，用电器上没有电，
不易发生触电事故，故C正确；
D．照明电路由于工作时是互不影响的，为并联电路，故D 错误。
故选C。
练5.8 关于家庭电路和安全用电，下列说法中错误的是（ ）
A．家庭电路中空气开关跳闸了，说明可能发生了短路现象
B．有金属外壳的家用电器，为了防止触电，金属外壳需要接地线
C．若有人站在干木凳上不慎同时触碰到零线和火线，漏电保护器不会自动切断电路
D．试电笔在使用时，不能让手接触到试电笔的金属部分，否则会发生触电事故
【答案】D
【解析】A．家庭电路中空气开关跳闸了，说明电路中电流过大。家庭电路中电流过大的
原因可能是短路，也可能是接入电路的用电器总功率过大。故A正确，不符合题意；
B．有金属外壳的家用电器如果漏电时，金属外壳会带电，为了防止人触摸金属外壳而触
电，金属外壳需要接地线，地线可将电导向大地，避免触电。故B正确，不符合题意；
C．人站在干木凳上同时触碰到零线和火线，人体会将火线和零线接通构成回路而触电，
此时通过火线和零线的电流相等，漏电保护器不会自动切断电路。故C正确，不符合题意；
D．试电笔在使用时，要让手接触试电笔的笔尾金属体，否则试电笔不会发光。故 D错误，
符合题意。
故选D。练5.9 关于家庭电路及安全用电，下列说法正确的是（ ）
A．洗衣机使用三孔插座主要是为了防雷击
B．新建楼房中的供电线路不再使用保险丝，而用起保险作用的空气开关代替
C．家庭电路中总电流过大就是短路造成的
D．正确使用验电笔辨别火线时，验电笔氖管发光，没有电流通过人体
【答案】B
【解析】A．洗衣机使用三孔插座，当洗衣机漏电时，电流就通过地线，流入大地，防止
触电事故的发生，而不是为了防雷击，故A错误；
B．新建楼房的供电线路已经不再使用保险丝，而用空气开关来代替，这样更安全、更灵
敏，故B正确；
C．用电器的总功率过大是造成电路中电流过大的一个原因，还可能是电路短路，故 C错
误；
D．在正确使用试电笔辨别火线时，试电笔的氖管发光，电流需要经过人体形成回路，所
以有电流通过人体，只是电流很小而已，故D错误。
故选B。
例6 关于家庭电路和安全用电，下列说法正确的是（ ）
A．使用试电笔时，手不能接触笔尾金属体
B．为了保证用电安全，电能表应放在空气开关之后
C．只要有人触电，漏电保护器就会自动切断电路
D．保险丝需要选用熔点较低的金属材料
【答案】D
【解析】A．使用试电笔时，手要接触笔尾金属体，但不能接触笔尖金属体，故A错误；
B．空气开关能在电路中发生短路等异常情况时，自动切断电路；因此在电能表后安装的
是空气开关，故B错误；
C．漏电保护器一般是在电路发生对地漏电现象时才会自动跳闸，当人站在绝缘木凳上，
分别接触火线和零线时，不会跳闸，故C错误；
D．保险丝是由电阻率大、熔点低的铅锑合金制成的，故D正确。
故选D。
练6.1 下列关于家庭电路及安全用电的说法，正确的是（ ）
A．用验电笔检查电路时，手指要按住尾部金属笔卡
B．家庭电路中，控制电灯的开关应该接在零线上
C．电路中出现“跳闸”现象，一定是短路引起的D．为防止烧坏保险丝，将保险丝用铁丝替换
【答案】A
【解析】A．使用试电笔辨别火线和零线时，用手接触笔尾金属笔卡，笔尖接触电线，氖
管发光，表明检测的是火线，故A正确；
B．为了用电的安全，控制电灯的开关应该接在火线上，故B错误；
C．家庭电路中空气开关跳闸可能是发生了短路，或用电器总功率过大，电路电流太大造
成的，故C错误；
D．当电路电流过大时，保险丝容易熔断而保护电路，如果用铁丝或铜丝代替保险丝后，
就起不到保护作用了，故D错误。
故选A。
练6.2 下列说法中错误的是（ ）
A．引起家庭电路中电流过大的原因，一定是连入电路中的用电器实际功率过大
B．在家庭电路中，同时工作的用电器越多，总电阻越小
C．金属导体中的电流方向与其中自由电子定向移动方向相反
D．家庭电路中的空气开关突然断开，应先找出引起电流过大的原因，解决后再闭合空气
开关
【答案】A
【解析】A．引起家庭电路中电流过大的原因，一是短路；二是连入电路中的用电器实际
功率过大，故A错误，A符合题意；
B．因为在家庭电路中，各用电器都是并联的，而且并联电路的等效电阻小于其中任何一
个电阻，所以同时工作的用电器越多，总电阻越小，故B正确，B不符合题意；
C．物理学中规定：正电荷定向移动的方向为电流的方向，而自由电子带负电，所以金属
导体中的电流方向与其中自由电子定向移动方向相反，故C正确，C不符合题意；
D．家庭电路中的空气开关突然断开，应先找出引起电流过大的原因，解决后再闭合空气
开关的步骤是符合安全用电的原则，故D正确，D不符合题意。
故选A。
练6.3 关于家庭电路下列说法正确的是（ ）
A．家庭电路中将开关接到零线上，断开开关与它串联的灯泡仍能发光
B．家庭电路发生短路时空气开关切断电路
C．家庭电路按照进户线→总开关→熔断器→电能表→用电器的顺序安装
D．家用电器的金属外壳与保护接地线相连时容易发生触电事故【答案】B
【解析】A．控制白炽灯泡的开关装在火线上更安全，这样断开开关时灯泡才不会带电，
故A错误；
B．当电路发生短路时，电路中电流过大，空气开关能自动切断电源。故B正确；
C．电能表是用来测量电路消耗电能的仪表，安装家庭电路以前，先安装电能表，再安装
总开关，故C错误；
D．家用电器的金属外壳与保护接地线相连时，这样即使金属外壳带电，电流会通过地线
导入大地，防止造成触电事故的发生，故D错误。
故选B。
