第十九章生活用电 复习课
复习目标
1.了解家庭电路的组成及各部分的作用，了解试电笔的作用及使用方法。
2.知道空气开关、保险丝和漏电保护器的作用。
3.知道家庭电路中电流过大的原因是家用电器的总功率过大和短路，会计算家庭电路
中消耗的电功率。
4.了解常见的触电类型和急救方法。
5.了解安全用电的原则。
要点回顾
一、家庭电路中各元件的安装
家庭电路 进户线、 、 、 、插座、开关、灯泡
中各元件
的连接顺
序
灯泡、开
关 的 接
法、三孔
插座的接
法
保 材 由电阻较 、熔点较 的 制成
险 料
丝
作 电路中电流 时，自动切断电路，起到保险的作用
用
接 应接在 线上
法
二、家庭电路中故障的判断
家 庭 电 ① ；
路 中 电
②
流 过 大
的原因
试电笔 使用时，手必须接触 金属体
正确使用试电笔时，若氖管发光，说明接触的是 线；
若氖管不发光，说明接触的是 线
用 电 器 若火线绝缘皮破损，使金属外壳带电，电流也会顺着
金 属 外 传到大地中，人再接触金属外壳时，也 发生触电事故
壳 必 须
接 地 的
原因三、安全用电
常 见 家庭电路中的触电事故都是人体直接或间接与 接通造成的
的 触
类型有： 、 、 和
电 事
故 当发生触电事故时，应先 再救人
当用电发生火灾时，应先 再救火，决不允许带电泼水救火
安 全 不接触 ，不靠近
用 电
更换灯泡、搬动电器前应 电源开关
的 原
则 不 用电器、不 绝缘层
保险装置、插座、导线、家用电器等达到使用寿命应
注 意 夏天打雷时 在大树底下避雨， 拨打手机
防雷
建筑物上安装 可起到防雷的作用
本章热点题型
考点一 家庭电路中各元件的安装

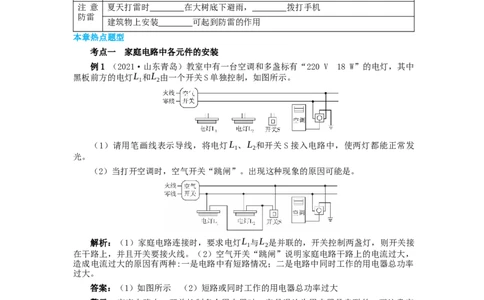

例1 （2021·山东青岛）教室中有一台空调和多盏标有“220 V 18 W”的电灯，其中
黑板前方的电灯L 和L 由一个开关S单独控制，如图所示。
1 2
（1）请用笔画线表示导线，将电灯L 、L 和开关S接入电路中，使两灯都能正常发
1 2
光。
（2）当打开空调时，空气开关“跳闸”。出现这种现象的原因可能是。
解析：（1）家庭电路连接时，要求电灯L 与L 是并联的，开关控制两盏灯，则开关接
1 2
在干路上，并且开关要接火线。（2）空气开关“跳闸”说明家庭电路干路上的电流过大，
造成电流过大的原因有两种:一是电路中有短路情况；二是电路中同时工作的用电器总功率
过大。
答案：（1）如图所示 （2）短路或同时工作的用电器总功率过大
警示：家庭电路中，开关控制多个用电器时，容易误认为用电器是串联的，要注意家
庭电路中各用电器都是并联的（节日小彩灯除外），控制多个用电器的开关接在干路上。
【跟踪训练】
1.（2020·天津）如图所示为部分家庭电路示意图，其中电器元件连接错误的是
（填标号）。.
2.（2021·湖南衡阳）学习家庭电路相关知识后，小明对如图所示设计的家庭电路的
认识正确的是（ ）
A.图中两只灯与其对应控制开关的连接都是正确的
B.使用洗衣机时应选择插座C
C.灯L 、L 是串联的
1 2
D.如图中AB之间发生断路，则用试电笔检查插座C的各个插孔，试电笔的氖管都不发
光
考点二 家庭电路中故障的判断

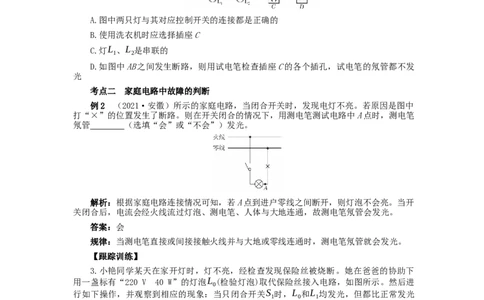

例2 （2021·安徽）所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中
打“×”的位置发生了断路。则在开关闭合的情况下，用测电笔测试电路中A点时，测电笔
氖管 （选填“会”或“不会”）发光。
解析：根据家庭电路连接情况可知，若A点到进户零线之间断开，则灯泡不会亮。当开
关闭合后，电流会经火线流过灯泡、测电笔、人体与大地连通，故测电笔氖管会发光。
答案：会
规律：当测电笔直接或间接接触火线并与大地或零线连通时，测电笔氖管就会发光。
【跟踪训练】
3.小艳同学某天在家开灯时，灯不亮，经检查发现保险丝被烧断。她在爸爸的协助下
用一盏标有“220 V 40 W”的灯泡L (检验灯泡)取代保险丝接入电路，如图所示。然后进
0
行如下操作，并观察到相应的现象：当只闭合开关S 时，L 和L 均发光，但都比正常发光
1 0 1
时暗；当只闭合开关S 时，L 正常发光，L 不发光。由此可以判断( )
2 0 2
A.L 和L 所在的支路均短路
1 2
B.L 所在的支路完好，L 所在的支路短路
1 2C.L 所在的支路完好，L 所在的支路断路
1 2
D.L 所在的支路短路，L 所在的支路断路
1 2
4.中考前，爸爸为了小亮在家有一个舒适的学习和生活环境，新买了一台空调，安装
好后，刚一使用，家里所有用电器都停止了工作，经检查发现保险丝已熔断。
(1)试分析保险丝熔断的原因.
(2)要使接入空调后，家中所有用电器都能正常工作，该家庭电路应如何改进？
考点三 安全用电

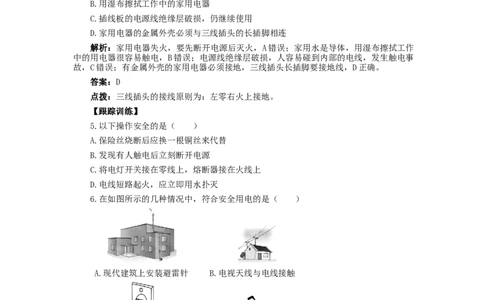

例3 （2020·福建）关于安全用电，下列做法正确的是（ ）
A.家用电器失火，先灭火后断电
B.用湿布擦拭工作中的家用电器
C.插线板的电源线绝缘层破损，仍继续使用
D.家用电器的金属外壳必须与三线插头的长插脚相连
解析：家用电器失火，要先断开电源后灭火，A错误；家用水是导体，用湿布擦拭工作
中的用电器很容易触电，B错误；电源线绝缘层破损，人容易碰到内部的电线，发生触电事
故，C错误；有金属外壳的家用电器必须接地，三线插头长插脚要接地线，D正确。
答案：D
点拨：三线插头的接线原则为：左零右火上接地。
【跟踪训练】
5.以下操作安全的是（ ）
A.保险丝烧断后应换一根铜丝来代替
B.发现有人触电后立刻断开电源
C.将电灯开关接在零线上，熔断器接在火线上
D.电线短路起火，应立即用水扑灭
6.在如图所示的几种情况中，符合安全用电的是（ ）
A.现代建筑上安装避雷针 B.电视天线与电线接触
C.绝缘皮破损 D.机壳没有接地
参考答案
要点回顾
一、电能表 总开关 保险装置 大 低 铅锑合金 过大 火
二、①家用电器总功率过大 ②短路 笔尾 火 零 地线 不会
三、火线 单线触电 双线触电 高压电弧触电 跨步电压触电 切断电源 切断电源 低压带电体 高压带电体 断开 弄湿 损坏 更换 不 不 避雷针
跟踪训练
1.② 解析：控制灯泡的开关要接在火线上，开关断开时，灯泡与火线断开，便于维
修和更换灯泡。
2.B 解析：在灯泡及开关的连接中，火线先接开关，再接入灯泡，所以灯L 接法错
1
误，A错误；洗衣机有金属外壳，要使用三孔插座，工作时，把洗衣机外壳与大地接通，避
免因意外漏电对人身产生伤害，B正确；灯L 、L 是并联的，互不影响，C错误；AB之间发
1 2
生断路，C插座电路连接正常，试电笔接触C插座火线时，氖管发光，D错误。
3.B 解析：本题考查了对用校验灯泡检修家庭电路的故障的了解与掌握，明确该方法
中校验灯泡串联接入电路是解决本题的关键。当只闭合开关S 时，L 和L 均发光，但都比
1 0 1
正常发光时暗，是因为L 与L 串联，两灯两端的电压都小于220 V，故不能正常发光，说明
0 1
该支路是通路，是正常的；当只闭合开关S 时，L 正常发光，L 不发光，说明L 两端电压
2 0 2 0
是220 V，L 发生了短路。
2
4.(1)由于空调的电功率过大，当把空调接入电路中时，电路中的电流过大，保险丝迅
速发热熔断，避免损坏电路。
(2)让功率较大的用电器分开使用(不同时使用，避免电路中总功率过大)。
5.B 解析：铜丝的熔点高，用铜丝代替保险丝，在电流异常升高到一定数值的时候，
不能自身熔断切断电路，起不到保险作用，A选项错误；当发现有人触电时，应该立即采取
的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，否则自己
也会触电，B选项正确；电灯开关必须接在火线上，熔断器也要串联在火线上，断开开关或
熔断器断开时，保证灯泡中无电流，不会造成触电，C选项错误；电线短路起火时，必须先
切断电源再救火，千万不要立即用水灭火，因为水是导体，容易发生触电事故，D选项错
误。
6.A 解析：现代建筑上安装避雷针可以防止雷电带来的危害，A选项正确；电视天线
与电线接触是非常危险的，电视机很容易被烧坏，人有可能也会触电，B选项错误；绝缘皮
破损，容易发生触电事故，C选项错误；用电器的金属外壳要接地，防止金属外壳漏电，发
生触电事故，D选项错误。
