第十九章 生活用电
时间：80分钟 满分：100分
一、单选题（每题3分，共36分）

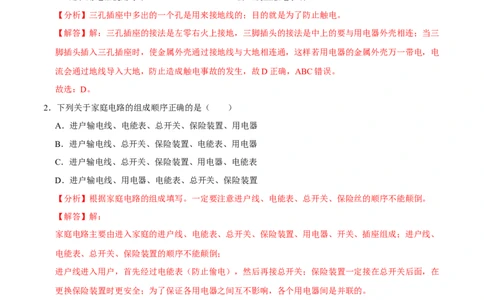

1．“珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识，电冰箱、洗衣机等家用电器均采
用三线插头将金属外壳接地，这样做的目的是（ ）
A．节约用电避免浪费 B．确保用电器正常工作
C．延长用电器使用寿命 D．防止发生触电事故
【分析】三孔插座中多出的一个孔是用来接地线的；目的就是为了防止触电。
【解答】解：三孔插座的接法是左零右火上接地，三脚插头的接法是中上的要与用电器外壳相连；当三
脚插头插入三孔插座时，使金属外壳通过接地线与大地相连通，这样若用电器的金属外壳万一带电，电
流会通过地线导入大地，防止造成触电事故的发生，故D正确，ABC错误。
故选：D。
2．下列关于家庭电路的组成顺序正确的是（ ）
A．进户输电线、电能表、总开关、保险装置、用电器
B．进户输电线、总开关、保险装置、电能表、用电器
C．进户输电线、总开关、保险装置、用电器、电能表
D．进户输电线、用电器、电能表、总开关、保险装置
【分析】根据家庭电路的组成填写。一定要注意进户线、电能表、总开关、保险丝的顺序不能颠倒。
【解答】解：
家庭电路主要由进入家庭的进户线、电能表、总开关、保险装置、用电器、开关、插座组成；进户线、
电能表、总开关、保险装置的顺序不能颠倒；
进户线进入用户，首先经过电能表（防止偷电），然后再接总开关；保险装置一定接在总开关后面，在
更换保险装置时更安全；为了保证各用电器之间互不影响，各个用电器间是并联的。
故选：A。
3．下列与实际相符的是（ ）
A．家用电冰箱正常工作电压为220V
B．台灯正常工作电流为2A
C．教室里每只日光灯的功率为500W
D．家用电磁炉功率为120W
【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
【解答】解：
A、家用电冰箱正常工作时的电压等于家庭电路的电压，大小为220V，故A符合实际；
B、台灯电功率在40W以下，由P＝UI可得I＝ ＝ ≈0.18A，即台灯正常工作电流在0.18A以下，
故B不符合实际；
C、教室里每只日光灯的功率为40W，故C不符合实际；
D、家用电磁炉的功率较大，在1000W左右，故D不符合实际。
故选：A。

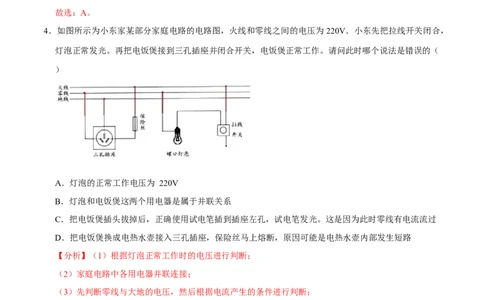

4．如图所示为小东家某部分家庭电路的电路图，火线和零线之间的电压为 220V．小东先把拉线开关闭合，
灯泡正常发光。再把电饭煲接到三孔插座并闭合开关，电饭煲正常工作。请问此时哪个说法是错误的（
）
A．灯泡的正常工作电压为 220V
B．灯泡和电饭煲这两个用电器是属于并联关系
C．把电饭煲插头拔掉后，正确使用试电笔插到插座左孔，试电笔发光。这是因为此时零线有电流流过
D．把电饭煲换成电热水壶接入三孔插座，保险丝马上熔断，原因可能是电热水壶内部发生短路
【分析】（1）根据灯泡正常工作时的电压进行判断；
（2）家庭电路中各用电器并联连接；
（3）先判断零线与大地的电压，然后根据电流产生的条件进行判断；
（4）保险丝熔断的原因：一是短路，二是电流过大。
【解答】解：A、根据题意可知，电路电压为220V，灯泡刚好正常工作，因此灯泡的正常工作电压为
220V，故A正确；
B、灯泡和电饭煲可以单独工作，互不影响，因此它们是并联连接，故B正确；
C、因为三孔插座中的左孔为零线，而零线与大地间的电压为 0，因此把电饭煲插头拔掉后，正确使用
试电笔插到插座左孔，试电笔不发光，故C错误；
D、保险丝熔断的原因：一是短路，二是电流过大，因此把电饭煲换成电热水壶接入三孔插座，保险丝马上熔断，原因可能是电热水壶内部发生短路，也可能是热水壶的功率太大，故D正确。
故选：C。
5．如图中，椅子为木质，哪些图所示情况会发生触电事故（ ）
A．甲与乙 B．甲与丙 C．乙与丙 D．丙与丁
【分析】家庭电路中的触电事故，都是人直接或间接接触火线引起的；触电有两种：①当人体的不同部
位分别接触火线和零线时，②站在地上，身体的某一部位与火线接触，据此分析。
【解答】解：人体触电，原因是有电流流过，形成通路。人体为导体，一边与火线相接，一边与零线相
接或与大地相接，都会形成通路，
图甲、丙中有电流流过人体，会触电，图乙、丁中没有电流流过人体，不会触电。
故选：B。

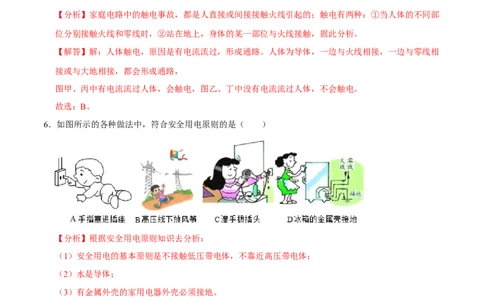

6．如图所示的各种做法中，符合安全用电原则的是（ ）
【分析】根据安全用电原则知识去分析：
（1）安全用电的基本原则是不接触低压带电体，不靠近高压带电体；
（2）水是导体；
（3）有金属外壳的家用电器外壳必须接地。
【解答】解：A、将手指塞进插座，会造成触电，不符合安全用电的原则，故A错误；
B、高压线的电压很高，在其旁边放风筝，风筝容易挂到高压线上，很有可能会发生导电，使得放风筝
的人触电，不符合安全用电原则，故B错误；
C、水是电的导体，用湿手拔插头，可能会因水导电而发生触电事故，不符合安全用电原则，故C错误；
D、冰箱的金属外壳加接地保护，是为了防止外壳带电而发生触电事故，符合安全用电的原则，故 D正
确。
故选：D。7．在家庭电路中，当空气开关跳闸，则可能的原因是（ ）
①插头中的两个线头相碰
②开关中的两个线头相碰
③电路中增加了大功率的用电器
④户外输电线火线断了
A．①② B．①③ C．②③ D．③④
【分析】家庭电路电流过大的原因有两个：发生短路和用电器的总功率过大。
【解答】解：在家庭电路中，空气开关跳闸，说明干路电流过大，其原因有：电路中用电器的总功率过
大，电路中发生短路故障；
①插头中的两个线头相碰，属于短路，会造成干路电流过大；
②开关中的两个线头相碰，相当于一直闭合开关，用电器一直工作；
③电路中增加了大功率的用电器，会造成干路电流过大；
④户外输电线火线断了，则电路是断开的，电路中无电流；
故①③能造成空气开关跳闸。
故选：B。

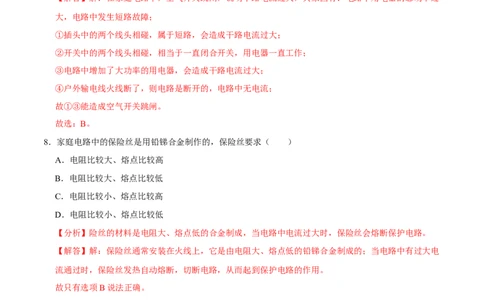

8．家庭电路中的保险丝是用铅锑合金制作的，保险丝要求（ ）
A．电阻比较大、熔点比较高
B．电阻比较大、熔点比较低
C．电阻比较小、熔点比较高
D．电阻比较小、熔点比较低
【分析】险丝的材料是电阻大、熔点低的合金制成，当电路中电流过大时，保险丝会熔断保护电路。
【解答】解：保险丝通常安装在火线上，它是由电阻大、熔点低的铅锑合金制成的；当电路中有过大电
流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用。
故只有选项B说法正确。
故选：B。
9．如图，夏天经常看到一些小鸟站落在110KV的高压输电线上，虽然通电的高压线是裸露的电线，但小
鸟仍能安然无恙。下面说法正确的是（ ）
A．鸟有耐高压的天性
B．鸟的身体不导电
C．鸟两脚间的电压几乎为零
D．鸟体的电阻极大所以无电流通过【分析】解答本题注意，小鸟是站在一根线上，而小鸟的两脚之间的距离很短，则由影响电阻大小的因
素可知与鸟并联部分的电阻，则可求得加在鸟身上的电压。
【解答】解：鸟的本身是导电的，也不具有耐高压性，能站在电线上的原因是因为小鸟并联在两脚之间
的导线上，而导线长度很小，故该部分导体的电阻小，故小鸟两端的电压很小，接近于零，故不会对小
鸟造成危害！
故选：C。
10．电工师傅常用一只额定电压为220V的灯泡L （检验灯泡）取代保险丝来检查新安装的照明电路中每
0
个支路的情况，如图所示。当S闭合后，再分别闭合S 、S 、S （每次只能闭合其中之一）时，下列说
1 2 3
法错误的是（ ）
A．只闭合S、S 时，L 不亮，说明该支路断路
1 0
B．只闭合S、S 时，L 正常发光，说明该支路短路
2 0
C．只闭合S，S 时，L 发光呈暗红色，说明该支路正常
3 0
D．只闭合S、S 时，若L 正常发光，用试电笔检测A点氖管发光
1 0
【分析】检验灯安在保险丝处后，当只有一个开关闭合时，若该支路灯正常，则检验灯与支路灯串联，
得到的电压小于200V，实际功率小于额定功率，发暗红色光，若支路灯短路，则检验灯得到额定电压，
正常发光，若支路断路，则检验灯不亮。
【解答】解：
A、只闭合S、S 时，L 不亮，电路中无电流，说明该支路断路，故A正确；
1 0
B、只闭合S、S 时，L 正常发光，说明L 两端的电压为220V，则说明L 出现了短路现象，故B正确；
2 0 0 2
C、只闭合S，S 时，L 发光呈暗红色，说明L 两端的电压要小于电源电压，根据串联电路的电压规律
3 0 0
可知，灯泡L 也有电压，即该支路正常，故C正确；
3
D、只闭合S、S 时，若L 正常发光，说明L 出现了短路现象，试电笔检测A点，A点连接的是零线，
1 0 1
氖管不发光，故D错误。
故选：D。

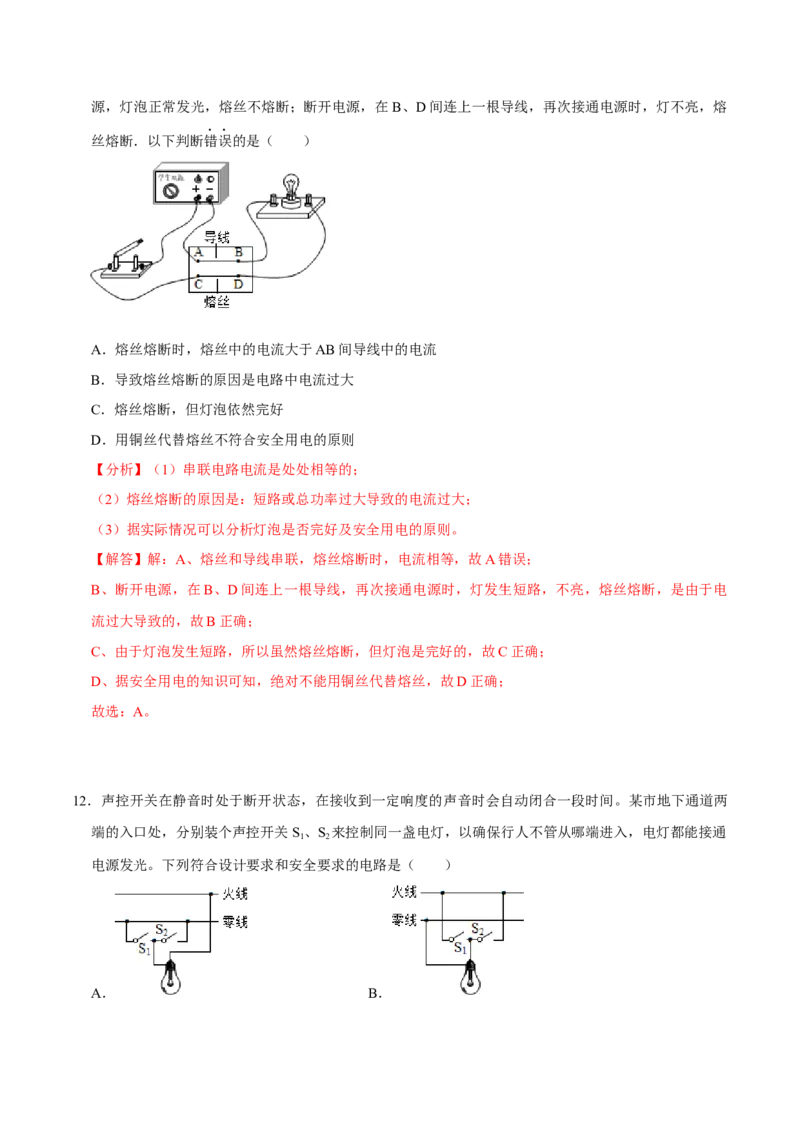

11．如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝．接通电源，灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，灯不亮，熔
丝熔断．以下判断错误的是（ ）
A．熔丝熔断时，熔丝中的电流大于AB间导线中的电流
B．导致熔丝熔断的原因是电路中电流过大
C．熔丝熔断，但灯泡依然完好
D．用铜丝代替熔丝不符合安全用电的原则
【分析】（1）串联电路电流是处处相等的；
（2）熔丝熔断的原因是：短路或总功率过大导致的电流过大；
（3）据实际情况可以分析灯泡是否完好及安全用电的原则。
【解答】解：A、熔丝和导线串联，熔丝熔断时，电流相等，故A错误；
B、断开电源，在B、D间连上一根导线，再次接通电源时，灯发生短路，不亮，熔丝熔断，是由于电
流过大导致的，故B正确；
C、由于灯泡发生短路，所以虽然熔丝熔断，但灯泡是完好的，故C正确；
D、据安全用电的知识可知，绝对不能用铜丝代替熔丝，故D正确；
故选：A。
12．声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间。某市地下通道两
端的入口处，分别装个声控开关S、S 来控制同一盏电灯，以确保行人不管从哪端进入，电灯都能接通
1 2
电源发光。下列符合设计要求和安全要求的电路是（ ）
A． B．C． D．
【分析】照明电路中，开关要控制火线。串联电路中，各开关相互影响，并联电路中，各开关互不影响，
据此结合题意来分析电路的连接方式。
【解答】解：两个声控开关串联会相互影响，只有都闭合时灯才发光；两个声控开关并联会互不影响，
可以独立控制灯的亮灭，根据“为确保行人不管从哪端进人，灯泡都能接通电源发光”，所以两开关应
并联，且开关要控制火线。
A、图中两开关均控制零线，这样不安全，故A错误；
B、图中两开关均控制火线，且可以达到“行人不管从哪端进入，电灯都能接通电源发光”的目的，故
B正确；
C、图中两开关均控制零线，这样不安全，故C错误；
D、图中两只开关串联，只有同时闭合时灯才会发光，故B错误；故D错误。
故选：B。
二、填空题。（每空1分，共25分）
13．珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识。在家庭电路中为了防止触电，应将
用电器的开关装在 线上；带有金属外壳的家用电器，其金属外壳应 。
【分析】（1）开关控制用电器时，开关接在用电器和火线之间，开关能控制用电器，而且断开开关能
切断火线，使用用电器更安全；
（2）用电器的金属外壳一定接地，防止用电器漏电时发生触电事故。
【解答】解：（1）用电器的开关装在火线上，接触用电器时，可以断开开关，切断火线，防止接触用
电器发生触电事故；
（2）如果用电器漏电，金属外壳接触火线，人接触金属外壳，间接接触火线，发生单相触电事故。用
电器的金属外壳必须接地，即使人接触漏电的用电器，人被接地导线短路，不会发生触电事故。
故答案为：火；接地。
14．我国家庭电路的电压是 。如图所示为家庭电路常用的两种墙壁开关，其按钮可绕面板内某轴
转动。根据你的生活经验，你认为 较易损坏，这是因为按动这种开关的 较小，按动需要
的力较大，墙壁开关应与所控制的电灯 联。【分析】（1）了解我国家庭电路的电压为220V；
（2）因为两种开关均可在力的作用下绕轴转动，符合杠杆原理，力臂越小越用力因此损坏的越快。为
了防止短路和控制电路需要开关与电灯串联。
【解答】解：（1）我国家庭电路的电压为220V；
（2）甲乙两种开关均可在力的作用下绕轴转动，符合杠杆原理，因甲力臂小，根据杠杆原理可知力臂
越小作用力越大，因此损坏的越快，所以甲较易损坏。
为了防止短路和控制电路需要开关与电灯串联。
故答案为：220V；甲；力臂；串。
15．我国家庭电路的进户线有两条线路，当用试电笔测试时，如果氖管发光，说明所测的线路是 线，
两条线路之间的电压为 V。如电路中有一台“220V 1kW”的空调，则正常工作时通过它的电流是
A（保留一位小数）。
【分析】家庭电路中的进户线是火线和零线；试电笔可以辨别火线和零线；家庭电路的电压为 220V；
根据P＝UI求出空调的电流的大小。
【解答】解：家庭电路中的进户线是火线和零线，当用试电笔接触火线时，氖管发光，接触零线时，氖
管不发光；家庭电路的电压为220V，即两条线路之间的电压为220V；
根据P＝UI可知，空调正常工作时的电流为：I＝ ＝ ≈4.5A。
故答案为：火；220；4.5。
16．一般情况下，对人体安全的电压不高于 V，家庭电路中火线与零线之间的电压为 V。如
图所示的移动插座，其中两孔插座与三孔插座之间是 （串/并）联的，图中的开关与插座之间
是 联的。【分析】对人体的安全电压是不高于36V，家庭电路电压是220V；
家庭电路中，各用电器工作时互不影响，是并联的；用电器和控制用电器的开关串联。
【解答】解：经验表明，对人体的安全电压一般不高于36V；
家庭电路中火线与零线之间的电压为220V；
在家庭电路中，插座与插座之间是互不影响的，因此它们是并联连接；插座上的开关与插座是串联连接。
故答案为：36；220；并；串。

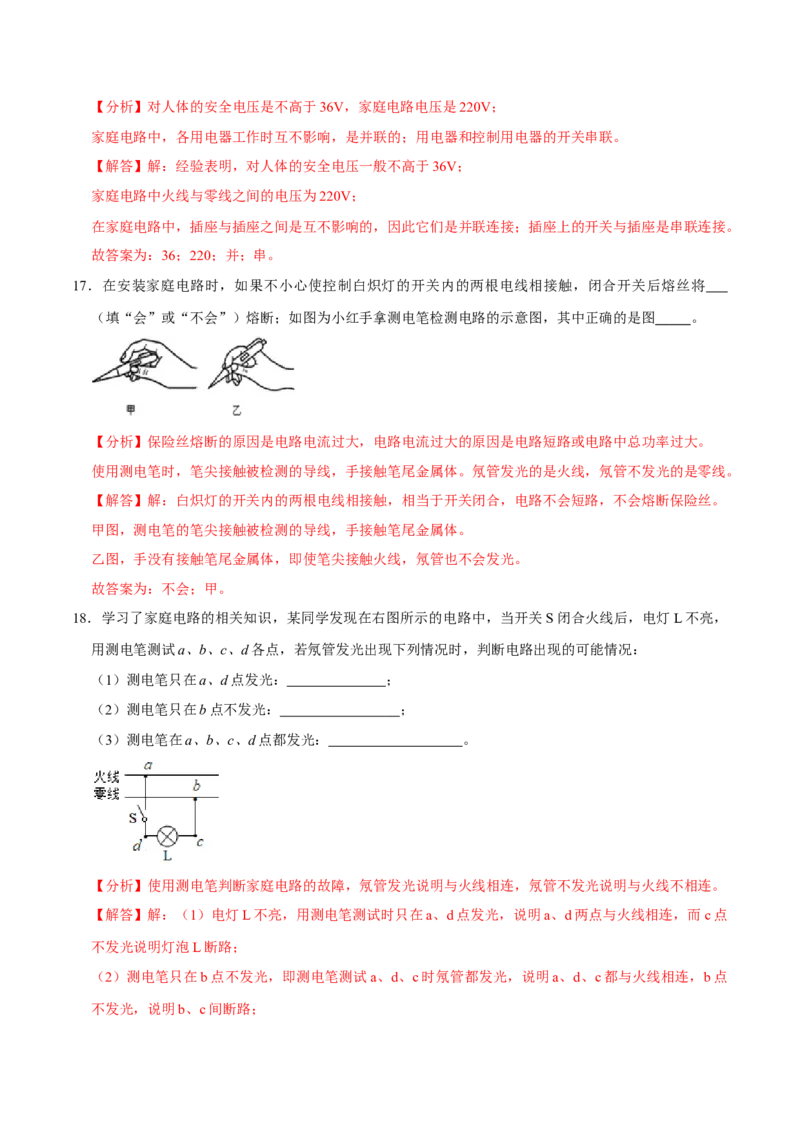

17．在安装家庭电路时，如果不小心使控制白炽灯的开关内的两根电线相接触，闭合开关后熔丝将
（填“会”或“不会”）熔断；如图为小红手拿测电笔检测电路的示意图，其中正确的是图 。
【分析】保险丝熔断的原因是电路电流过大，电路电流过大的原因是电路短路或电路中总功率过大。
使用测电笔时，笔尖接触被检测的导线，手接触笔尾金属体。氖管发光的是火线，氖管不发光的是零线。
【解答】解：白炽灯的开关内的两根电线相接触，相当于开关闭合，电路不会短路，不会熔断保险丝。
甲图，测电笔的笔尖接触被检测的导线，手接触笔尾金属体。
乙图，手没有接触笔尾金属体，即使笔尖接触火线，氖管也不会发光。
故答案为：不会；甲。
18．学习了家庭电路的相关知识，某同学发现在右图所示的电路中，当开关S闭合火线后，电灯L不亮，
用测电笔测试a、b、c、d各点，若氖管发光出现下列情况时，判断电路出现的可能情况：
（1）测电笔只在a、d点发光： ；
（2）测电笔只在b点不发光： ；
（3）测电笔在a、b、c、d点都发光： 。
【分析】使用测电笔判断家庭电路的故障，氖管发光说明与火线相连，氖管不发光说明与火线不相连。
【解答】解：（1）电灯L不亮，用测电笔测试时只在a、d点发光，说明a、d两点与火线相连，而c点
不发光说明灯泡L断路；
（2）测电笔只在b点不发光，即测电笔测试a、d、c时氖管都发光，说明a、d、c都与火线相连，b点
不发光，说明b、c间断路；（3）测试a、b、c、d点时，氖管都发光，说明这四点都与火线相连，而灯泡不发光说明进户的零线断
了。
故答案为：（1）灯泡L断路；（2）b、c间断路；（3）进户的零线断了。
19．空气开关和漏电保护器都是 （选“串联”或“并联”）在电路中，但它们的作用是不同的，
当电路中 时，空气开关会自动切断电源，俗称跳闸；漏电保护器的作用是当人体直接或
间接接触 时（选填“火线”、“零线”或“地线”），电流经过人体流入大地，这时漏电保
护器就会迅速断开电路，对人体起到保护作用。
【分析】（1）空气开关和漏电保护器应串联在电路中；
（2）漏电保护器原理就是检测火线和零线的电流，一般情况下火线电流应该与零线电流差不多，因为
大致两个接入点可以看成串联关系。漏电保护器就是利用这个特性，当火线电流比零线电流大太多的话
就说明电路的某个地方可能接地漏电，电流从大地跑了，当单相触电时实际上就是人体加载在了火线和
地线之间，火线电流大，零线电流小，漏电保护器工作。而当双相触电时实际上就是在负载上并联了一
个人体，实际的火线电流和零线电流的差值并没有什么变化，所以会起不到保护作用；
（3）空气开关与漏电保护器的原理不同，只有在电路过载，即短路或通过电流过大时才起到保护作用。
【解答】解：
家庭电路中，常用到空气开关和漏电保护器，应将它们串联在电路中，这样才能对电路起到保护作用；
当家庭电路中电流过大时，空气开关会自动断开，切断电路；
如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电流，对人身起
到保护作用。
故答案为：串联；电流过大；火线。
20．小红家有一个带开关、指示灯和多个插座的接线板。接线板上的指示灯和插座之间是 联；如
图甲是起保险作用的空气开关，家庭电路中电流过大时，空气开关自动切断电路，俗称跳闸。产生跳闸
的原因可能是 或 。图乙是漏电保护器，它 （选填
“能”或“不能”）防止站在绝缘凳上的人同时接触火线和零线（双线触电）而触电。
【分析】（1）串联电路中各用电器相互影响，并联电路中各用电器互不影响，据此分析插座与指示灯的连接方式；
（2）当电路中发生短路或用电器的总功率过大时，导致干路电流过大，空气开关会自动断开，切断电
路；
（3）判断漏电保护器会不会切断电路，就是分析流过火线与零线的电流的大小关系，如果相等（或相
差不大）就不会切断电路，如果相差较大就会切断电路。
【解答】解：
（1）接线板上的多个插座与指示灯在工作时互不影响，若指示灯损坏，插座仍然能工作，所以它们之
间是并联的。
（2）家庭电路中空气开关的作用是保护电路，当电路中发生短路或用电器总功率过大时，会引起空气
开关跳闸。
（3）当站在绝缘凳上的人同时接触火线和零线时（双线触电），电流没有流向大地，此时流过火线与
零线的电流相等，根据漏电保护器的工作原理可知，此时漏电保护器不会切断电路，即不能防止触电。
故答案为：并；电路发生短路；用电器的总功率过大；不能。
三、作图题。（每题3分，共9分）
21．根据安全用电原则将图中的节能灯和开关接入照明电路。
【分析】节能灯的接法：火线进入开关，再进入节能灯顶端的金属点；零线直接接入节能灯的螺旋套。
【解答】解：节能灯接法：火线进入开关，再进入节能灯顶端的金属点，零线直接接入节能灯的螺旋套，
这样在断开开关能切断火线，接触节能灯不会发生触电事故。既能控制节能灯，又能更安全。如图所示：
22．如图所示，画出家庭电路的正确连线。要求拉线开关控制灯泡。【分析】①灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。②三
孔插座的接法：上孔接地线，左孔接零线，右孔接火线。
【解答】解：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样
在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如图所示：
23．为了节约能源，宾馆的客房都配有房卡。只有把房卡插入电槽中，房间内的灯和插座才能有电。请连
接房间内的简化电路。
【分析】（1）据题意可知，房卡相当于电路的总开关；
（2）在家庭电路中，插座和灯泡是互不影响的，即是并联的，而灯泡的开关和灯泡是串联的。
【解答】解：为了节约能源，宾馆的客房都配备房卡，只有把房卡插入电槽中，房间内的灯和插座才能
有电，即说明此时的房卡相当于电路的总开关，即处于干路中，且开关接火线；由于在家庭电路中，插
座和灯泡是互不影响的，即是并联的，而灯泡的开关和灯泡是串联的；对于三孔插座来说，是左零右火
上接地；对于灯泡来说，灯泡的开关应该接火线，所以具体家庭电路的连接如下：四、实验探究题（共17分）
24．（5分）如图甲所示是一个常用的插线板。插线板上的指示灯在开关断开时不发光，插孔不能提供工
作电压，开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供
工作电压。
（1）请根据上述现象在图乙中画出开关、指示灯、插孔与电源线的连接方式。
（2）如图丙所示小明将试电笔放入插座插孔，若家庭电路无任何故障，氖管发光则该插孔连接的是
线；若小明身体电阻约为1×105Ω，试电笔的电阻约为1×106Ω（其它电阻忽略不计）则此时流过小
明身体的电流大约为家庭电路中22W灯泡正常工作时电流的 倍。
【分析】（1）干路开关控制所有的用电器。并联电路各用电器之间互不影响，串联电路的用电器互相
影响；
（2）试电笔可以用来辨别火线和零线；已知家庭电路电压及测电笔电阻、人体电阻和灯泡额定电压和
额定功率，可以得到两者通过的电流，比较得到结果。
【解答】解：（1）插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和
插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损
坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控
制火线使用更安全。如图所示：；
（2）小明将试电笔放入插座插孔，氖管发光说明该插孔连接的是火线；
试电笔接触火线时的总电阻为：R＝1×105Ω+1×106Ω＝1.1×106Ω；
此时通过人体的电流为：I＝ ＝ ＝2×10﹣4A；
22W灯泡正常工作时的电流为：I'＝ ＝ ＝0.1A；则：
流过小明身体的电流大约为家庭电路中22W灯泡正常工作时电流的倍数为： ＝2×10﹣3。
故答案为：（1）如图；（2）火；2×10﹣3。
25．（5分）李明在接完如图的电路，闭合开关后发现无论怎样改变动变阻器滑片的位置小灯泡L 都不亮。
1
他想到了家里请来的电工师博在检查电路时所用的“查障器”如图所示，可以检查家庭电路中电路出现
的故障。
（1）李明把塑料尺、金属回形针、铅笔芯、橡皮擦分别接在“查障器”的 a、b两端，当接入
或
时，小灯泡会发光。
（2）李明把“查障器”的a、b端分别接入图1电路的不同位置，得到下表的实验结果。
连接位置 小灯泡 滑动变阻 电流表两端 开关两端
L 两端 器两端 （断开）
1
“查障器”小灯 不亮 亮 亮 不亮
泡
L 的发光情况
2
由上述结果可判断电路的故障是 。
（3）小明想用“查障器”检查家中用电器的接地情况。他首先断开家庭电路的总开关把要检查的用电
器插头插人三孔插座，再把a端接在用电器的金属外壳上，b端接在地线上，灯亮则表示金属外壳接地
良好。依你判断，这种方案 （选填“可行”或“不可行”）。【分析】（1）要使小灯泡发光，在金属夹之间必须接入导体，容易导电的物体是导体，不容易导电的
物体是绝缘体。
（2）当“查障器”小灯泡L 发光，说明电路为通路；
2
（3）从灯泡是否发光，可判断这种做法是否可行。
【解答】解：
（1）A常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等，提供的材料中金属回形针和铅笔
芯是导体，因此把它们分别接在“查障器”的a、b两端，小灯泡能发光。
（2）当“查障器”小灯泡L 发光，说明被检测电路为通路；
2
由表格信息可知：
当“查障器”小灯泡L 接在灯泡L 两端时，小灯泡L 不发光，说明电路为断路，即小灯泡L 断路；
2 1 2 1
当“查障器”小灯泡L 接在滑动变阻器两端时，小灯泡L 发光，说明电路为通路，即滑动变阻器没有
2 2
故障；
当“查障器”小灯泡L 接在电流表两端时，小灯泡L 发光，说明电路为通路，即电流表没有故障；
2 2
当“查障器”小灯泡L 接在开关两端且断开时，小灯泡L 不发光，说明电路为断路，因开关是断开的，
2 2
故不能判断开关有没有故障；
由上述结果可判断电路的故障是小灯泡L 断路；
1
（3）小明想用“查障器”检查家中用电器的接地情况，他首先断开家庭电路的总开关把要检查的用电
器插头插人三孔插座，再把a端接在用电器的金属外壳上，b端接在地线上；若金属外壳接地良好，查
障器会构成闭合回路，灯泡L 会发光，所以这种方案可行。
2
故答案为：（1）金属回形针；铅笔芯；（2）小灯泡L 断路；（3）可行。
1
26．（7分）认识短路的危害
设计实验
目的：认识短路的危害
器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、
导线、电流表(演示电流表，0～5 A档)
进行实验
（1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．（2）当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．
（3）断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________
A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
分析论证
B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，
通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电
阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过
的电流的________效应．
【解答】解：进行实验
(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示
数．
(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负
极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不
发光．故只有A符合题意；
分析论证
当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝ 可知，闭合开关的瞬间，线路中的电流很大，通
过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式 P＝I2R可知，在电流相同时，导体
的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我
们学过的电流的热效应．
故答案为：(2)发光 有 (3)A 很大 相同 正 热
五、计算题（共13分）
27．（6分）如图所示，A为一根5A的保险丝，B、C均为3A的保险丝。R ＝21欧，R ＝18欧。S打开
1 2时，通过R1的电流为2.4A．问当S闭合时，
（1）流过A保险丝的电流为多少安？
（2）哪根保险丝有可能熔断？该根保险丝应该选用下表中的直径为多大的保险丝？
直径/mm 额定电流/A 直径/mm 额定电流/A 直径/mm 额定电流/A
0.40 1.5 0.71 3 0.98 4.5
1.26 6 1.58 7.5 1.98 15
【分析】（1）先根据欧姆定律的变形公式求出并联电路两端电压，然后根据欧姆定律求出通过 R 的电
2
流，再根据并联电路中干路电流等于各支路电流之和求出通过保险丝A的电流；
（2）通过上述计算结果比较保险丝所在电路的电流和熔断电流比较，得出结论。
【解答】解：（1）由I＝ 可知，电源电压：U＝U ＝I R ＝2.4A×21Ω＝50.4V，
1 1 1
通过R 的电流：I ＝ ＝ ＝2.8A，
2 2
因为并联电路干路总电流等于各支路的电流之和，
所以通过保险丝A的电流 I＝I +I ＝2.4A+2.8A＝5.2A；
1 2
（2）根据表中数据和上述计算结果可知：I＞5A，I ＜3A．I ＜3A，所以保险丝A会熔断，应选择直径
1 2
为1.26mm的保险丝。
答：（1）流过A保险丝的电流为5.2A；
（2）保险丝A有可能熔断；该根保险丝应该选用下表中的直径为1.26mm的保险丝。
28．（7分）某型号煎烤机有上下两个加热盘，由两个开关控制其工作状态。R 为下盘电热丝，R 为上盘
1 2
电热丝，两电热丝阻值相等，煎烤机的最大额定功率为2200W。如图为煎烤机的内部简化电路图（不
考虑温度对电热丝阻值的影响）。（1）按照安全用电的要求，将a、b两点接入家庭电路，完成连线。
（2）煎烤机正常工作时电路中的最大电流是多少？以最大额定功率工作时，1min消耗多少电能？
（3）电热丝R 的阻值是多大？
1
【分析】（1）开关接入电路时应与火线相连，所以a接火线，b接零线；
（2）根据电功率公式的变形计算煎烤机正常工作时电路中的最大电流，根据电功公式P＝UI计算以最
大额定功率工作时，1min消耗的电能；
（3）两开关都闭合，两电阻并联接入电路，并联电路各并联支路两端电压相等，两电热丝阻值相等，
由P＝ 可知两电阻丝的功率相等，
电路总功率等于各部分功率之和，首先计算电热丝R 的功率，根据P＝ 可计算电热丝R 的阻值。
1 1
【解答】解：（1）开关接入电路时应与火线相连，所以a接火线，b接零线；如图：
；
（2）煎烤机正常工作时电路中的最大电流：I＝ ＝ ＝10A，
以最大额定功率工作时，1min消耗的电能：W＝Pt＝2200W×60s＝132000J；
（3）两开关都闭合，两电阻并联接入电路，并联电路各并联支路两端电压相等，两电热丝阻值相等，由P＝ 可知两电阻丝的功率相等，
电路总功率等于各部分功率之和，所以电热丝R 的功率：P ＝ P＝ ×2200W＝1100W，
1 1
电热丝R 的阻值：R ＝ ＝ ＝44Ω。
1 1
答：（1）见上图；
（2）煎烤机正常工作时电路中的最大电流是10A；
以最大额定功率工作时，1min消耗的电能为132000J；
（3）电热丝R 的阻值是44Ω。
1
