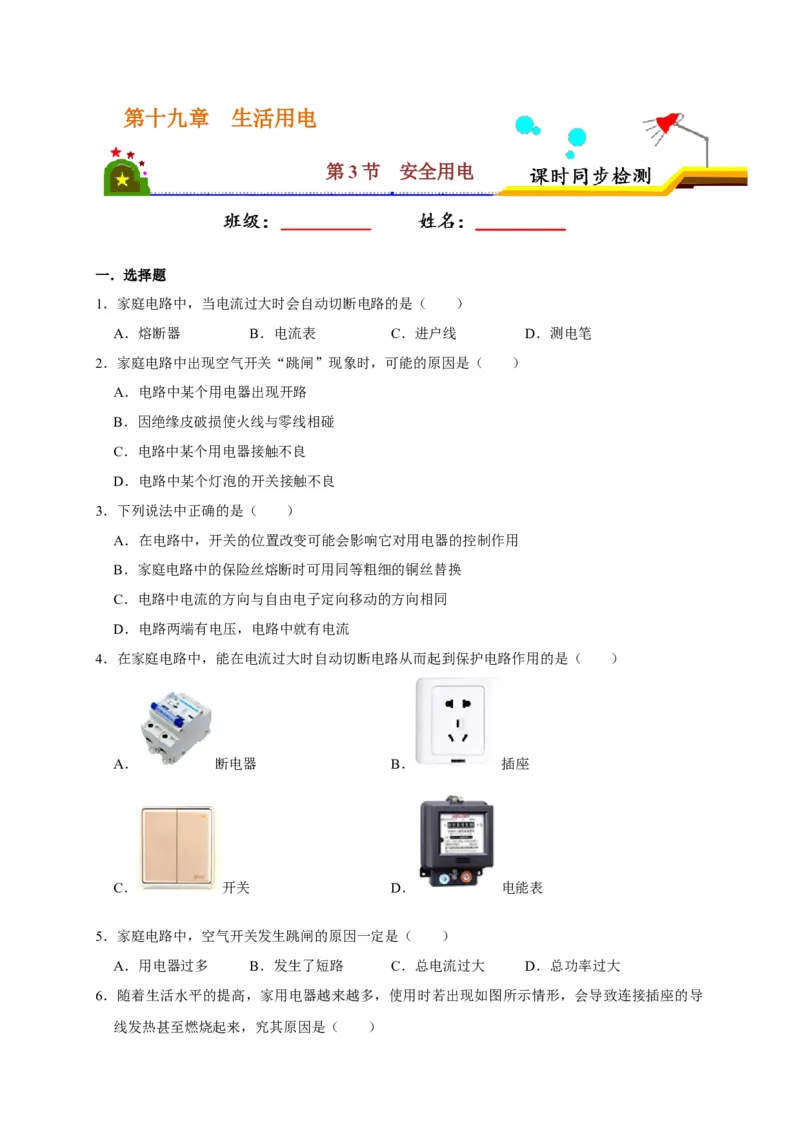

第十九章 生活用电
第3节 安全用电
一．选择题
1．家庭电路中，当电流过大时会自动切断电路的是（ ）
A．熔断器 B．电流表 C．进户线 D．测电笔

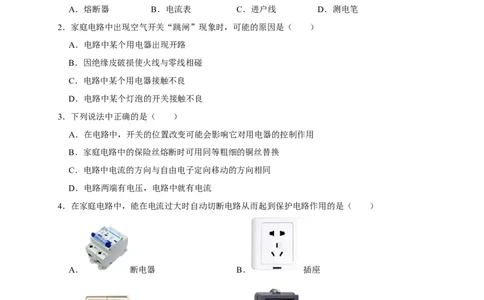

2．家庭电路中出现空气开关“跳闸”现象时，可能的原因是（ ）
A．电路中某个用电器出现开路
B．因绝缘皮破损使火线与零线相碰
C．电路中某个用电器接触不良
D．电路中某个灯泡的开关接触不良
3．下列说法中正确的是（ ）
A．在电路中，开关的位置改变可能会影响它对用电器的控制作用
B．家庭电路中的保险丝熔断时可用同等粗细的铜丝替换
C．电路中电流的方向与自由电子定向移动的方向相同
D．电路两端有电压，电路中就有电流
4．在家庭电路中，能在电流过大时自动切断电路从而起到保护电路作用的是（ ）
A． 断电器 B． 插座
C． 开关 D． 电能表
5．家庭电路中，空气开关发生跳闸的原因一定是（ ）
A．用电器过多 B．发生了短路 C．总电流过大 D．总功率过大

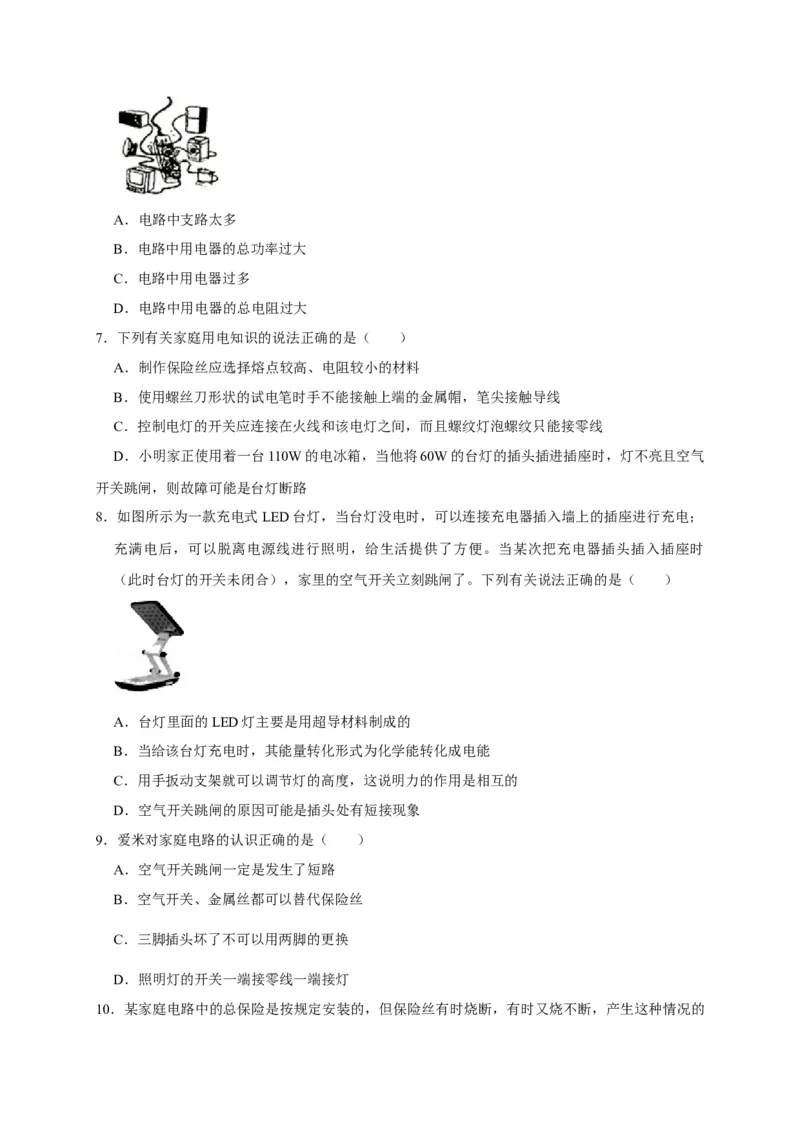

6．随着生活水平的提高，家用电器越来越多，使用时若出现如图所示情形，会导致连接插座的导
线发热甚至燃烧起来，究其原因是（ ）A．电路中支路太多
B．电路中用电器的总功率过大
C．电路中用电器过多
D．电路中用电器的总电阻过大

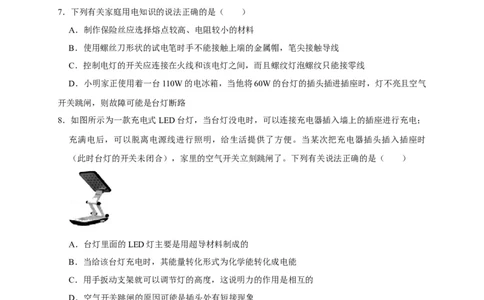

7．下列有关家庭用电知识的说法正确的是（ ）
A．制作保险丝应选择熔点较高、电阻较小的材料
B．使用螺丝刀形状的试电笔时手不能接触上端的金属帽，笔尖接触导线
C．控制电灯的开关应连接在火线和该电灯之间，而且螺纹灯泡螺纹只能接零线
D．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插头插进插座时，灯不亮且空气
开关跳闸，则故障可能是台灯断路
8．如图所示为一款充电式LED台灯，当台灯没电时，可以连接充电器插入墙上的插座进行充电；
充满电后，可以脱离电源线进行照明，给生活提供了方便。当某次把充电器插头插入插座时
（此时台灯的开关未闭合），家里的空气开关立刻跳闸了。下列有关说法正确的是（ ）
A．台灯里面的LED灯主要是用超导材料制成的
B．当给该台灯充电时，其能量转化形式为化学能转化成电能
C．用手扳动支架就可以调节灯的高度，这说明力的作用是相互的
D．空气开关跳闸的原因可能是插头处有短接现象
9．爱米对家庭电路的认识正确的是（ ）
A．空气开关跳闸一定是发生了短路
B．空气开关、金属丝都可以替代保险丝
C．三脚插头坏了不可以用两脚的更换
D．照明灯的开关一端接零线一端接灯

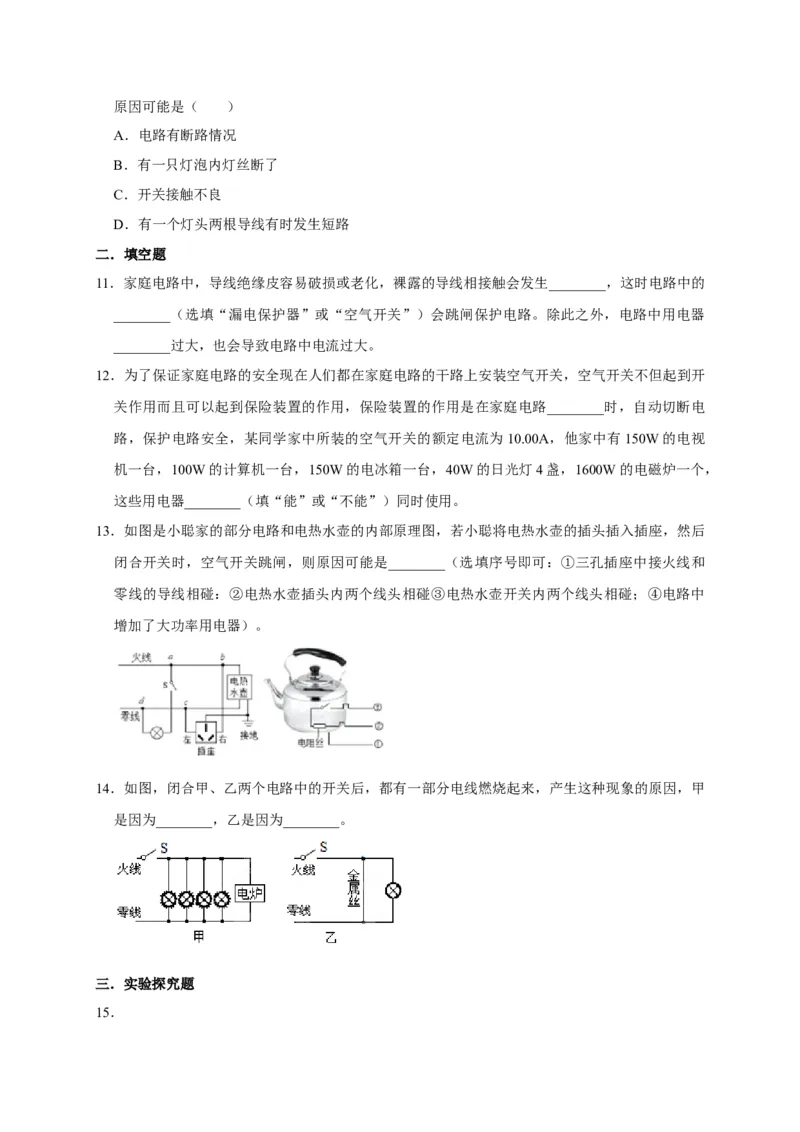

10．某家庭电路中的总保险是按规定安装的，但保险丝有时烧断，有时又烧不断，产生这种情况的原因可能是（ ）
A．电路有断路情况
B．有一只灯泡内灯丝断了
C．开关接触不良
D．有一个灯头两根导线有时发生短路
二．填空题
11．家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生________，这时电路中的
________（选填“漏电保护器”或“空气开关”）会跳闸保护电路。除此之外，电路中用电器
________过大，也会导致电路中电流过大。
12．为了保证家庭电路的安全现在人们都在家庭电路的干路上安装空气开关，空气开关不但起到开
关作用而且可以起到保险装置的作用，保险装置的作用是在家庭电路________时，自动切断电
路，保护电路安全，某同学家中所装的空气开关的额定电流为10.00A，他家中有150W的电视
机一台，100W的计算机一台，150W的电冰箱一台，40W的日光灯4盏，1600W的电磁炉一个，
这些用电器________（填“能”或“不能”）同时使用。

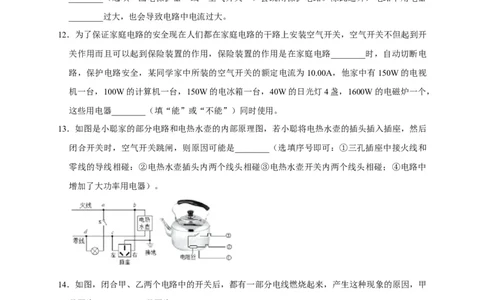

13．如图是小聪家的部分电路和电热水壶的内部原理图，若小聪将电热水壶的插头插入插座，然后
闭合开关时，空气开关跳闸，则原因可能是________（选填序号即可：①三孔插座中接火线和
零线的导线相碰：②电热水壶插头内两个线头相碰③电热水壶开关内两个线头相碰；④电路中
增加了大功率用电器）。
14．如图，闭合甲、乙两个电路中的开关后，都有一部分电线燃烧起来，产生这种现象的原因，甲
是因为________，乙是因为________。
三．实验探究题

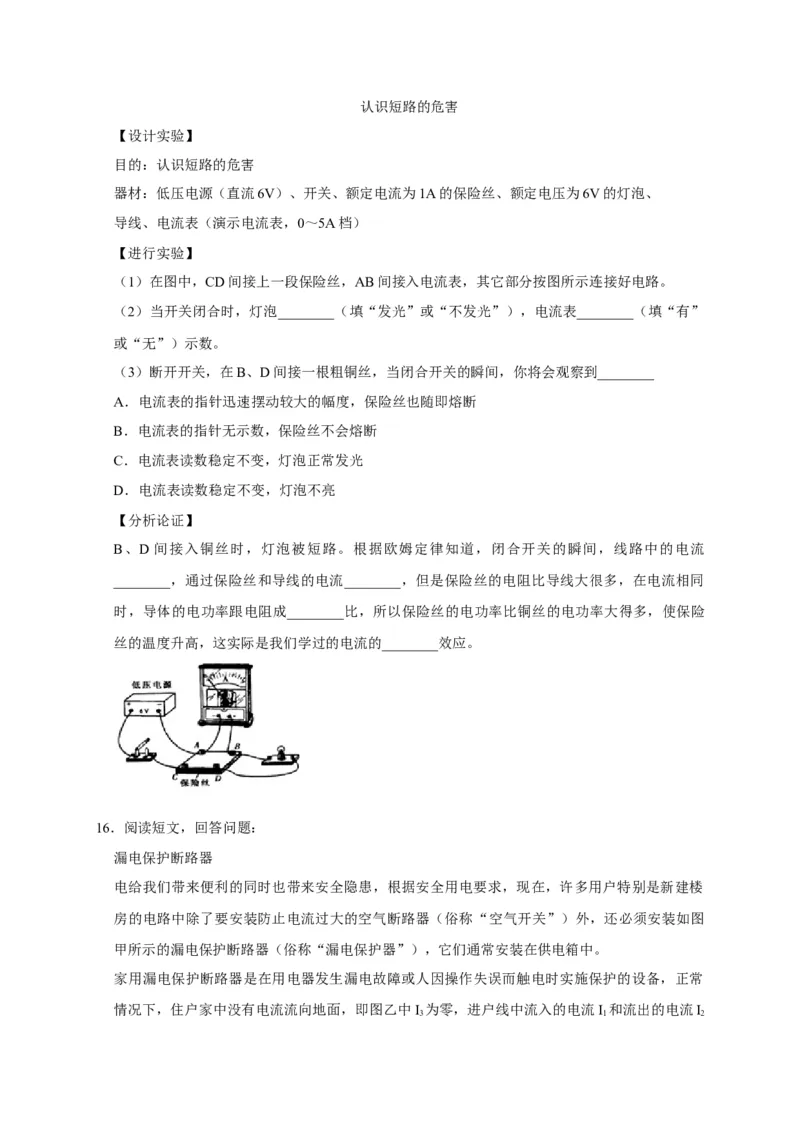

15．认识短路的危害
【设计实验】
目的：认识短路的危害
器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、
导线、电流表（演示电流表，0～5A档）
【进行实验】
（1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路。
（2）当开关闭合时，灯泡________（填“发光”或“不发光”），电流表________（填“有”
或“无”）示数。

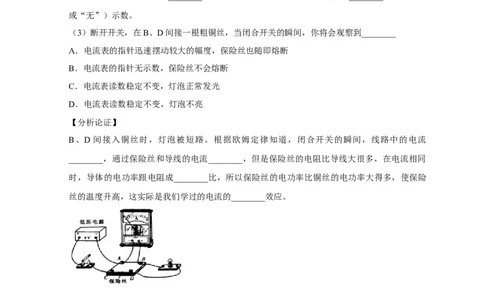

（3）断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________
A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
【分析论证】
B、D间接入铜丝时，灯泡被短路。根据欧姆定律知道，闭合开关的瞬间，线路中的电流
________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同
时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险
丝的温度升高，这实际是我们学过的电流的________效应。
16．阅读短文，回答问题：

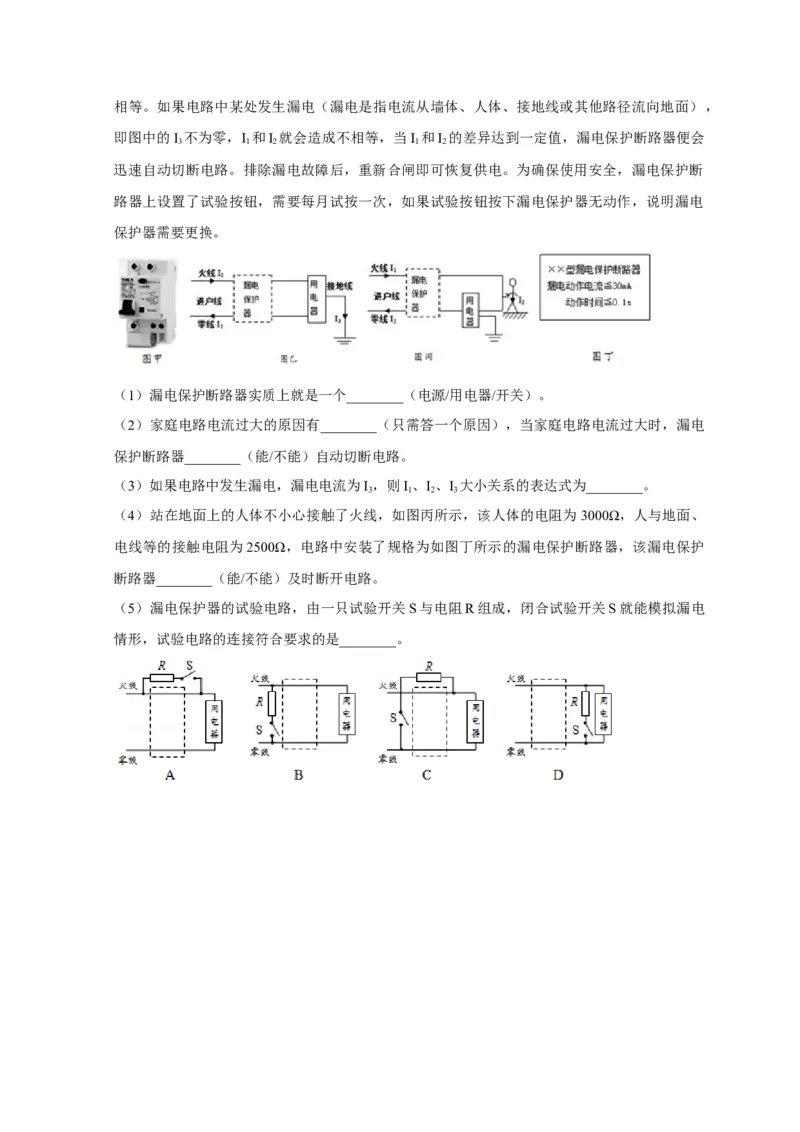

漏电保护断路器
电给我们带来便利的同时也带来安全隐患，根据安全用电要求，现在，许多用户特别是新建楼
房的电路中除了要安装防止电流过大的空气断路器（俗称“空气开关”）外，还必须安装如图
甲所示的漏电保护断路器（俗称“漏电保护器”），它们通常安装在供电箱中。
家用漏电保护断路器是在用电器发生漏电故障或人因操作失误而触电时实施保护的设备，正常
情况下，住户家中没有电流流向地面，即图乙中I 为零，进户线中流入的电流I 和流出的电流I
3 1 2相等。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），
即图中的I 不为零，I 和I 就会造成不相等，当I 和I 的差异达到一定值，漏电保护断路器便会
3 1 2 1 2
迅速自动切断电路。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护断
路器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电
保护器需要更换。
（1）漏电保护断路器实质上就是一个________（电源/用电器/开关）。
（2）家庭电路电流过大的原因有________（只需答一个原因），当家庭电路电流过大时，漏电
保护断路器________（能/不能）自动切断电路。
（3）如果电路中发生漏电，漏电电流为I，则I、I、I 大小关系的表达式为________。
3 1 2 3
（4）站在地面上的人体不小心接触了火线，如图丙所示，该人体的电阻为3000Ω，人与地面、
电线等的接触电阻为2500Ω，电路中安装了规格为如图丁所示的漏电保护断路器，该漏电保护
断路器________（能/不能）及时断开电路。
（5）漏电保护器的试验电路，由一只试验开关S与电阻R组成，闭合试验开关S就能模拟漏电
情形，试验电路的连接符合要求的是________。
