第十九章
生活用电
第 1 节 家庭电路
一、家庭电路的组成
家庭电路主要由进户线、__________、__________、__________、用电器、插座、导线等组成。
二、火线和零线
给用户提供家庭电压的线路，分为_____线和_____线。
测电笔用来辨别火线和零线，有钢笔式、__________式两种。使用时，手接触_____金属体，_____金属体
接触火线，观察_____是否发光。
三、三线插头和漏电保护器
三孔插座中最中间的一个孔要接在_____线上，左孔接_____线，右孔接_____线，国家用电标准规定：带
有金属外壳的家用电器必须__________。
正常情况下，用电器通过火线、____线和供电系统中的电源构成闭合电路，不应该有电流直接流入
________。但是，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的
____________________会迅速切断电流，对人身起到保护作用。
电能表 闸刀开关 保险丝
火 零 螺丝刀 笔尾 笔尖 氖管
地 零 火 接地 零 大地 漏电保护器家庭电路的连接
1．先确定火线和零线，然后在干路火线上串联上熔断器，即电路保险装置，当电流过大时，会自动熔断以
保护电路。
2．控制电灯的开关要接在火线上，并与电灯串联，因为这样在开关断开时电路各部分都脱离了火线，人
碰到灯套等部位，也不会造成触电事故。
3．螺口灯泡的螺旋一定要接在零线上。因为正常情况下，零线与地线之间没有电压，所以在装卸灯泡时，
人们即使不慎碰到灯泡的螺旋也不会发生触电事故。
4．电路中的插座。如果是两孔插座，一定是右孔接火线，左孔接零线，要与电灯并联；如果是三孔插座，
则必须是“左零右火上接地”。

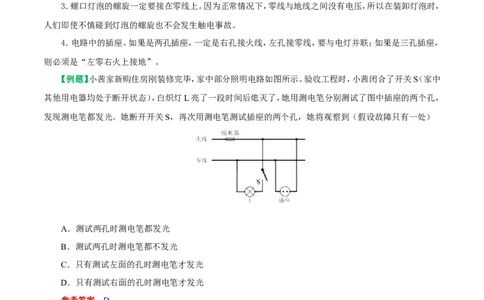

【例题】小茜家新购住房刚装修完毕，家中部分照明电路如图所示。验收工程时，小茜闭合了开关S（家中
其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，
发现测电笔都发光。她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（假设故障只有一处）
A．测试两孔时测电笔都发光
B．测试两孔时测电笔都不发光
C．只有测试左面的孔时测电笔才发光
D．只有测试右面的孔时测电笔才发光
参考答案：D
试题解析：白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔1．下列说法正确的是
A．电源是电能转化为其他形式能的装置
B．决定电阻大小的因素是导体长度和横截面积，实验研究方法是控制变量法
C．在火线和零线同时安装保险丝，不一定有保险作用
D．只要不接触高压带电体就一定不会触电
2．（2018·长沙模拟）下列关于家庭电路的组成顺序正确的是
A．进户输电线、电能表、总开关、保险装置、用电器
B．进户输电线、总开关、保险装置、电能表、用电器
C．进户输电线、总开关、保险装置、用电器、电能表
D．进户输电线、用电器、电能表、总开关、保险装置

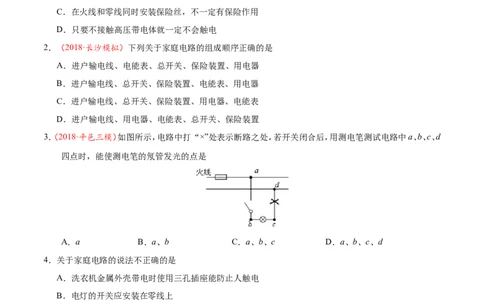

3．（2018·平邑三模）如图所示，电路中打“×”处表示断路之处，若开关闭合后，用测电笔测试电路中a、b、c、d
四点时，能使测电笔的氖管发光的点是
A．a B．a、b C．a、b、c D．a、b、c、d
4．关于家庭电路的说法不正确的是
A．洗衣机金属外壳带电时使用三孔插座能防止人触电
B．电灯的开关应安装在零线上
C．使用试电笔可以辨别家庭电路中的火线和零线
D．保险丝应串联接在火线上
5．如图所示是某同学设计的家庭电路，电灯开关已断开，下列说法正确的是A．灯泡和两孔插座是串联的
B．开关和三孔插座的连接都是错误的
C．试电笔接触M点，氖管不发光
D．试电笔插入两孔插座的左孔，氖管发光

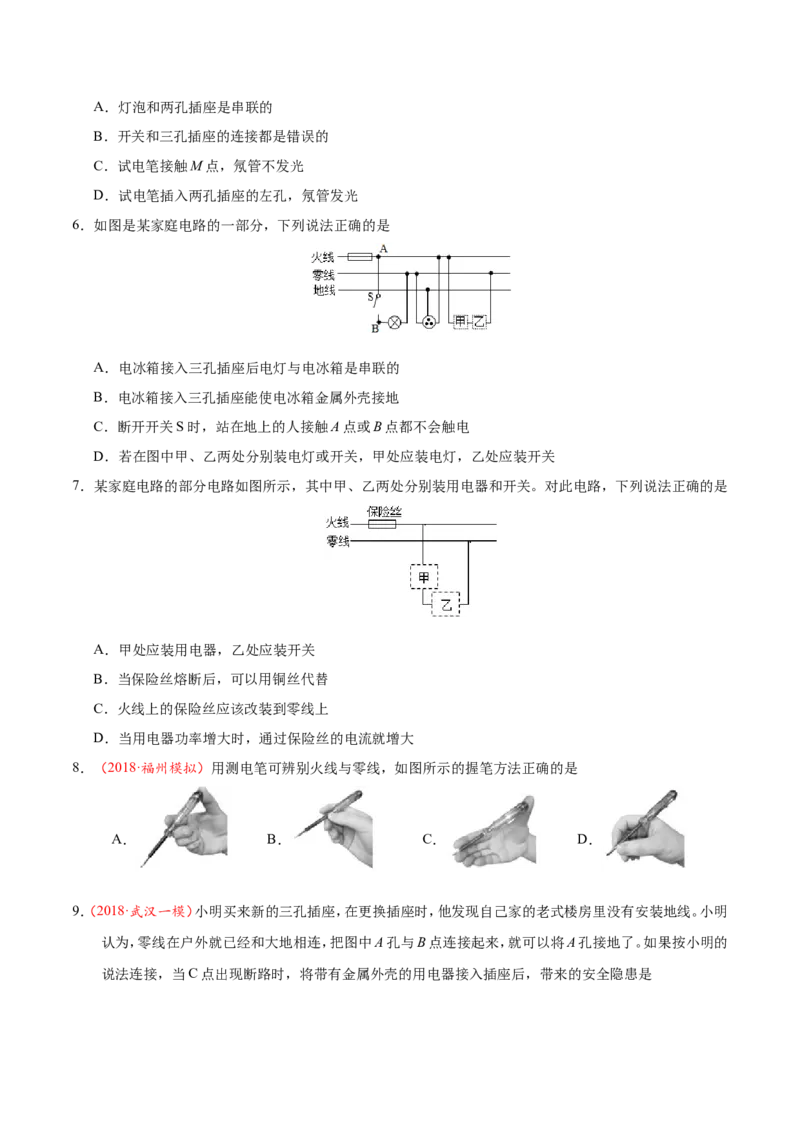

6．如图是某家庭电路的一部分，下列说法正确的是
A．电冰箱接入三孔插座后电灯与电冰箱是串联的
B．电冰箱接入三孔插座能使电冰箱金属外壳接地
C．断开开关S时，站在地上的人接触A点或B点都不会触电
D．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关

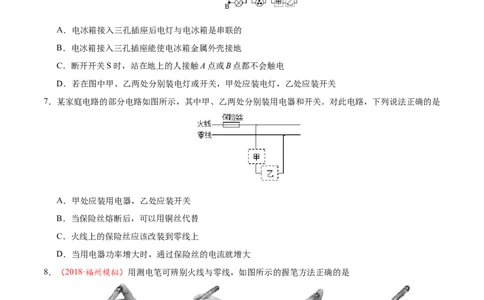

7．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是
A．甲处应装用电器，乙处应装开关
B．当保险丝熔断后，可以用铜丝代替
C．火线上的保险丝应该改装到零线上
D．当用电器功率增大时，通过保险丝的电流就增大
8．（2018·福州模拟）用测电笔可辨别火线与零线，如图所示的握笔方法正确的是
A． B． C． D．

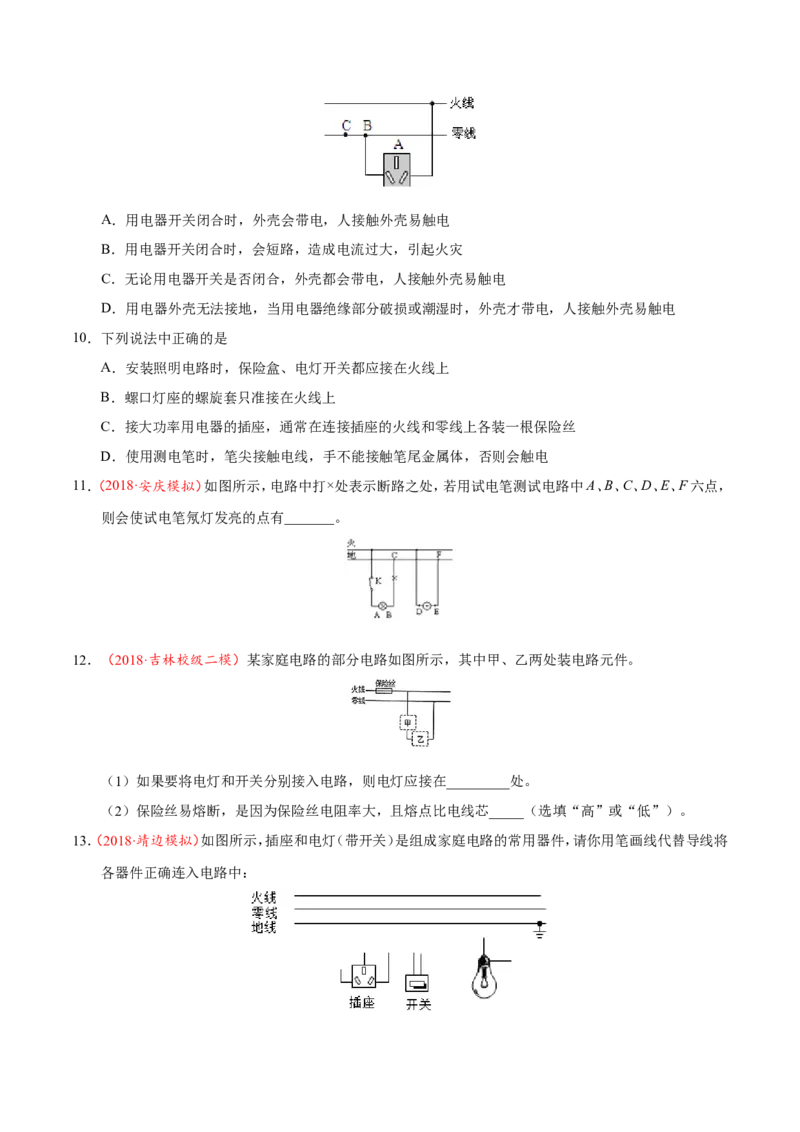

9．（2018·武汉一模）小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线。小明
认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了。如果按小明的
说法连接，当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是A．用电器开关闭合时，外壳会带电，人接触外壳易触电
B．用电器开关闭合时，会短路，造成电流过大，引起火灾
C．无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
D．用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳才带电，人接触外壳易触电
10．下列说法中正确的是
A．安装照明电路时，保险盒、电灯开关都应接在火线上
B．螺口灯座的螺旋套只准接在火线上
C．接大功率用电器的插座，通常在连接插座的火线和零线上各装一根保险丝
D．使用测电笔时，笔尖接触电线，手不能接触笔尾金属体，否则会触电
11．（2018·安庆模拟）如图所示，电路中打×处表示断路之处，若用试电笔测试电路中A、B、C、D、E、F六点，
则会使试电笔氖灯发亮的点有_______。
12．（2018·吉林校级二模）某家庭电路的部分电路如图所示，其中甲、乙两处装电路元件。
（1）如果要将电灯和开关分别接入电路，则电灯应接在_________处。
（2）保险丝易熔断，是因为保险丝电阻率大，且熔点比电线芯_____（选填“高”或“低”）。
13．（2018·靖边模拟）如图所示，插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将
各器件正确连入电路中：14．小明回家后，发现家里的一盏电灯不亮了，于是他闭合开关S，用测电笔测试如图中的a、b、c、d四点时，
只有d点不发光，如图所示，则电路的故障可能是
A．开关S接触不良
B．电灯的灯丝断了
C．电灯的灯丝被短路了
D．c、d之间的某处断路了
15．下面的哪些图示情况会发生触电事故
A．甲与乙 B．甲与丙 C．乙与丙 D．丙与丁
16．（2018·河南模拟）如图所示是家庭电路的部分示意图，图中的按钮开关就是家庭墙壁上常用的开关，熔断
器是老式的保险丝。下列关于家庭电路的说法中，正确的是
A．熔断器由电阻大、熔点高的材料制成
B．虽然按钮开关有塑料外壳，手湿时也不能进行操作
C．三孔插座也能按两孔插座进行安装
D．用同样亮度的LED灯代替白炽灯可以节能
17．小明同学家的电路简化后的示意图如图所示，关于该电路，下列说法正确的是A．家庭电路中交流电的频率是50 Hz，电压为220 V
B．白炽灯、电视和台灯是串联在电路中的
C．去掉空气开关不影响电路的工作和安全
D．电能表是直接测量电功率的仪表
18．如图所示的家庭电路中，闭合开关S，电灯正常发光。用测电笔测量灯座里的两个接线柱B、C时，测电笔
的发光情况是
A．B点亮、C点不亮 B．C点亮、B点不亮
C．B、C点都亮 D．B、C点都不亮
19．如图是停落在裸露电线上的两只小鸟，下列有关它们的说法中错误的是
A．若灯泡断路，闭合开关，两只小鸟都触电
B．闭合开关，乙小鸟会触电
C．若小灯泡短路，闭合开关，两只小鸟都不会触电
D．若甲小鸟两爪间的电线断了，闭合开关，两只小鸟都会触电
20．上海地区家庭电路的电压是_____伏，家里的照明灯与电饭煲是_____（填“串联”或“并联”）连接的。
某款移动电源上标有“20 000 mAh”的字样，其中“mAh”是物理量_____的单位。
21．（2018·长沙模拟）如图所示是某家庭电路，闭合开关灯不亮，用试电笔接触c点，氖管不发光；接触d点，
氖管发光。则该电路的两处故障分别是_______；_______。22．（2018·盐城二模）为了检查家庭电路中是否有短路情况，在进户线的干路上串联一个标有“PZ220—40”的
白炽灯L 如图甲所示，然后断开家里的其他开关，只闭合S，若发光较暗，说明该支路_____；若发现L
1 1
正常发光，说明该支路_____。为了测量某用电器的电功率，现只将该用电器单独接在家庭电路中工作
20 min，该电路中的电能表（如图乙所示）转盘转了300圈，则该用电器在上述时间内的电功率是
_____W。
23．（2018·秀屿模拟）请在下图中把开关S、电灯L和插座正确接入电路中。
24．（2018·咸宁）安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动。
在某校一次安全用电知识的“对”、“错”抢答比赛中，以下选项应叫答“对”的是
A．有时可在电线上晾哂衣服
B．熔丝烧断后，可用铜丝代替接上
C．控制电灯的开关应接在零线上
D．发现有人触电，应立即断开电源开关，切断电路
25．（2018·武汉）一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是
A．试电笔可用来测试物体是带正电还是带负电B．试电笔通常也用来检查电气设备的外壳是否带电
C．使用时手指不能碰到金属笔卡
D．使用时人不会触电是因为试电笔氖管中的氖气不会导电
26．（2018·乐山）关于家庭用电及安全常识。下列说法正确的是
A．低于220 V的电压对人体是安全的
B．家庭电路中，各用电器都是串联在电路中的
C．控制用电器的开关应该接在该用电器和零线之间
D．外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施
27．（2018·滨州）下列关于生活用电的说法中错误的是
A．使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体
B．控制用电器的开关要连接在火线和用电器之间
C．家庭电路中空气开关跳闸，一定是由于电路短路引起的
D．安全用电要做到不接触低压带电体，不靠近高压带电体
28．（2018·枣庄）在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸
的是
（1）电路中增加大功率的用电器；
（2）插座中的两个线头相碰；
（3）开关中的两个线头相碰；
（4）户外输电线绝缘皮破损。
A．（1）和（2） B．（2）和（3） C．（1）和（3） D．（2）和（4）
29．（2018·威海）下列关于家庭电路和安全用电常识的说法，错误的是
A．开关应该接在火线与灯泡之间
B．若空气开关“跳闸”，一定是使用了大功率用电器
C．使用试电笔判断火线、零线时，手要按住笔尾金属体
D．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连
30．（2018·绍兴）下列有关家庭电路的说法正确的是
A．家庭电路中的插座应与用电器串联
B．家庭电路的电压对于人体是安全的
C．测电笔可以辨别零线与地线
D．电能表用来测量用户消耗的电能
31．（2018·兰州）下列有关家庭电路的说法中，正确的是
A．空气开关跳闸时，一定是某处出现了短路B．电灯开关应接在火线与灯泡之间
C．家庭电路中的用电器都是串联的
D．电能表测量的是家用电器的总功率
32．（2017·曲靖）关于家庭电路，下列说法错误的是
A．正确使用试电笔时，没有电流通过人体，所以不必担心触电
B．新建楼房安装的空气开关可以代替保险丝的作用
C．电能表要安装在总开关之前的干路上
D．洗衣机的外壳要接地
33．（2017·崇左）如图所示的电工带电操作中，不会发生触电事故的是
A． B． C． D．
34．（2017·烟台）如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停
止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右
孔，氖管均发光。若电路中只有一处故障，则
A．电热水壶所在电路的b、c间断路
B．插座的接地线断路
C．电路的c、d间导线断路
D．电路的a、b间导线断路
35．（2017·金华）小科在学习了《家庭用电》后设计了一个如图所示的电路，下列相关说法正确的是
A．电路中甲、丁串联B．电路中丙连接方式不正确
C．闭合开关K、K，甲灯亮、乙灯不亮，说明乙灯被短路
1 2
D．用测电笔检测丙插座的两孔时，测电笔氖管都能发光
36．（2017·内江）对家庭电路的安装过程，下列要求正确的是
A．按照进户线→电能表→总开关→熔断器→用电器顺序安装
B．控制各灯具的开关都应装在零线上
C．所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联
D．三孔插座有时不需要接地

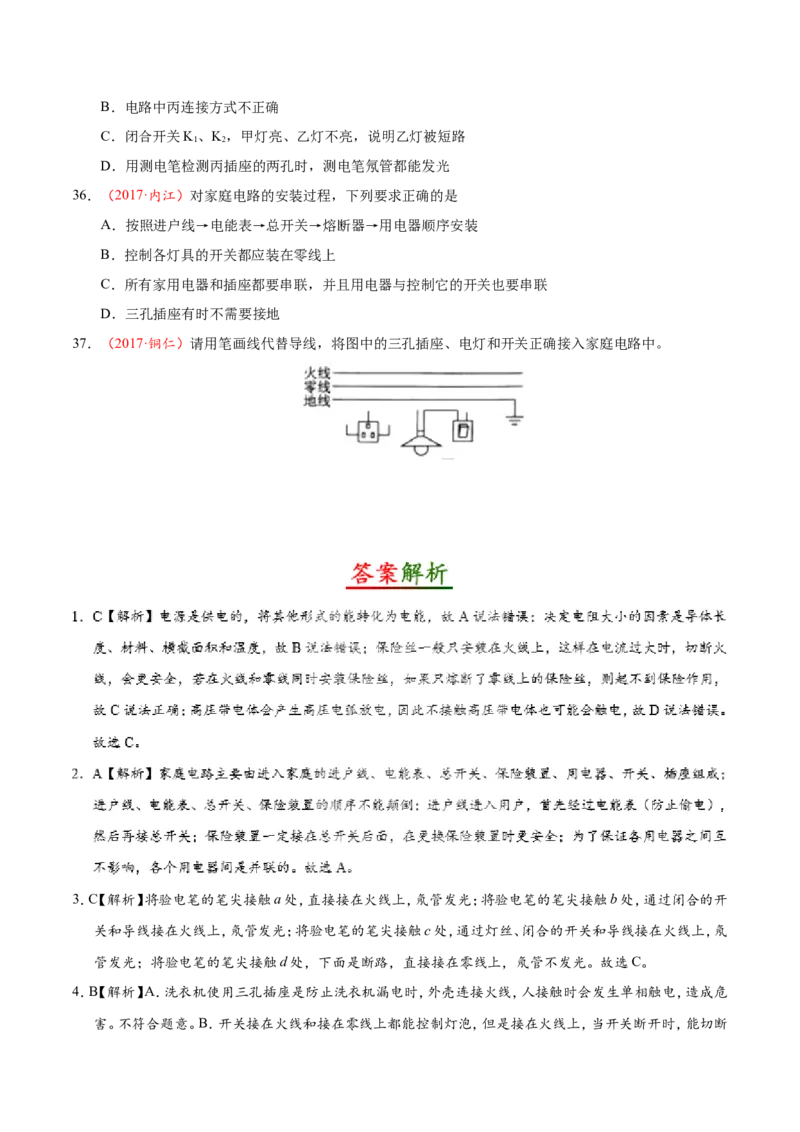

37．（2017·铜仁）请用笔画线代替导线，将图中的三孔插座、电灯和开关正确接入家庭电路中。
3．C【解析】将验电笔的笔尖接触a处，直接接在火线上，氖管发光；将验电笔的笔尖接触b处，通过闭合的开
关和导线接在火线上，氖管发光；将验电笔的笔尖接触c处，通过灯丝、闭合的开关和导线接在火线上，氖
管发光；将验电笔的笔尖接触d处，下面是断路，直接接在零线上，氖管不发光。故选C。
4．B【解析】A．洗衣机使用三孔插座是防止洗衣机漏电时，外壳连接火线，人接触时会发生单相触电，造成危
害。不符合题意。B．开关接在火线和接在零线上都能控制灯泡，但是接在火线上，当开关断开时，能切断火线；开关接在零线上，开关断开时，灯泡连接着火线，不安全。符合题意。C．使用测电笔可以分辨零线和
火线，站在地上用测电笔接触导线，氖管发光的是火线，氖管不发光的是零线。不符合题意。D．电路短路
或总功率过大，电路中的电流过大。保险丝在电路中电流过大时能自动切断电源，因此保险丝要串联在电
路中。不符合题意。故选B。
5．B【解析】A．灯泡和两孔插座是独立工作、互不影响的，所以它们是并联的，故A错误；B．据图可知，开关
接到了零线和灯泡之间；三孔插座的左孔接的是地线，上孔接的是零线，它们的连接都有错误，故B正确；
C．电灯开关已断开，图中M点通过灯泡与火线连接，所以试电笔接触M点，氖管发光，故C错误；D．两
孔插座的左孔是零线，所以试电笔插入两孔插座的左孔，氖管不发光，故D错误。故选B。

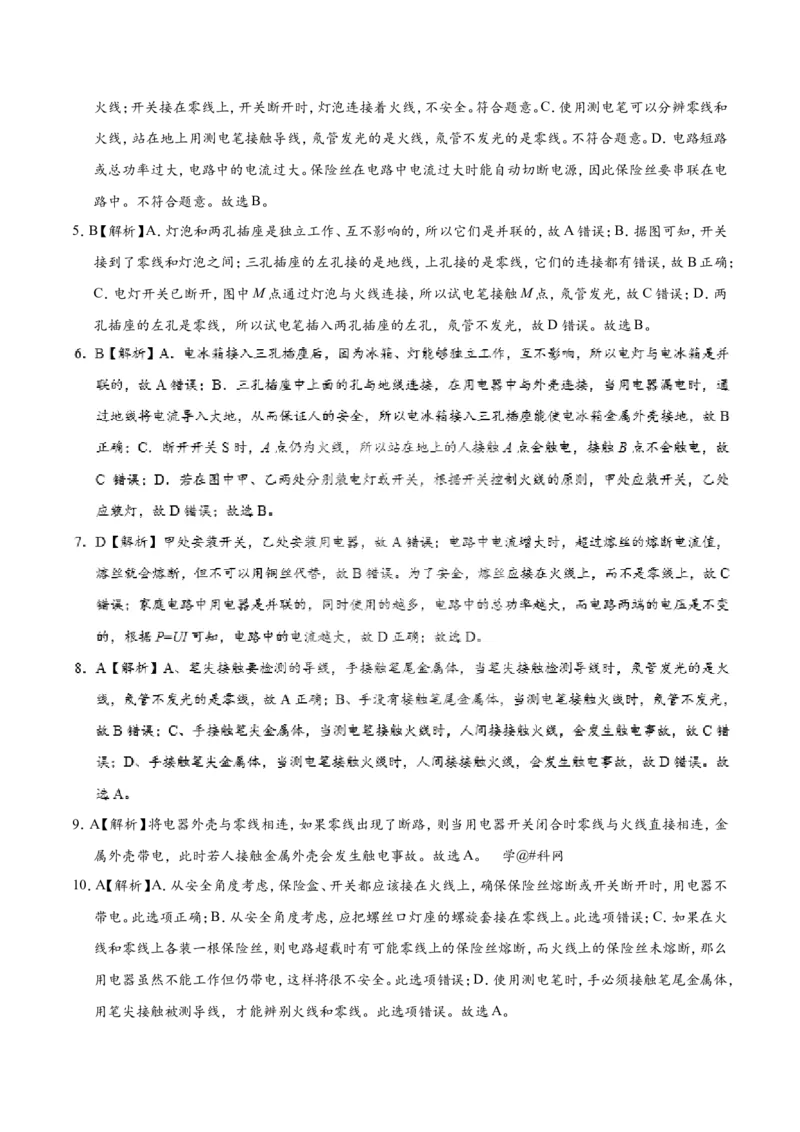

9．A【解析】将电器外壳与零线相连，如果零线出现了断路，则当用电器开关闭合时零线与火线直接相连，金
属外壳带电，此时若人接触金属外壳会发生触电事故。故选A。 学@#科网
10．A【解析】A．从安全角度考虑，保险盒、开关都应该接在火线上，确保保险丝熔断或开关断开时，用电器不
带电。此选项正确；B．从安全角度考虑，应把螺丝口灯座的螺旋套接在零线上。此选项错误；C．如果在火
线和零线上各装一根保险丝，则电路超载时有可能零线上的保险丝熔断，而火线上的保险丝未熔断，那么
用电器虽然不能工作但仍带电，这样将很不安全。此选项错误；D．使用测电笔时，手必须接触笔尾金属体，
用笔尖接触被测导线，才能辨别火线和零线。此选项错误。故选A。11．ABD【解析】将验电笔的笔尖接触A处，通过闭合的开关和导线接在火线上，氖灯发亮；将验电笔的笔尖
接触B处，通过灯丝、闭合的开关和导线接在火线上，氖灯发亮；将验电笔的笔尖接触C处为零线，氖灯
不发亮。将验电笔的笔尖接触D处，通过导线接在火线上，氖灯发亮；将验电笔的笔尖接触E、F处，左边
是插座，向右接在零线上，氖灯不发亮。
14．D【解析】如果开关S接触不良，则b、c、d三点都不会发光，故A错误；电灯的灯丝断了，则c、d两点都不
会发光，故B错误；电灯的灯丝被短路了，形成电源短路，保险丝熔断，故C错误；c、d之间的某处断路了，
a、b、c三点发光，d点不发光，故D正确。
15．B【解析】触电的实质是有电流通过人体，即人直接或间接与火线连通。甲图，人的两只手分别接触火线和
零线，电流会通过人体而触电；乙图，人虽然接触火线，但下方的椅子是绝缘体不导电，所以电流不能形
成通路，不会触电；丙图，人手接触火线，且人与大地连通，电流会通过人体而触电；丁图，人手接触零线，
但零线与大地间没有电压，所以不会有电流通过人体，不会触电。故甲、丙会发生触电事故，B正确。
16．BD【解析】保险丝采用电阻率大、熔点低的铅锑合金制成，在电流过大时能自动切断电源，故A错误；虽
然按钮开关有塑料外壳，手湿时也不能进行操作，因为水是导体，故B正确；使用三孔插座时，能把金属
外壳接地，即使金属外壳的用电器漏电，人体被接地的导线短路，不会对人体造成伤害，所以，三孔插座
不能按两孔插座进行安装，故C错误；由于LED发光时把电能转化为光能的效率更高，所以，用同样亮
度的LED灯代替白炽灯可以节能，故D正确，故选BD。17．A【解析】我国家庭电路中交流电的频率是50 Hz，电压为220 V，故A正确；白炽灯、电视和台灯工作时互
不影响，是并联在电路中的，故B错误；空气开关对电路起到保护作用，去掉空气开关一般不影响电路的
正常工作，但一旦出现短路或干路电流过大时，会严重影响电路的安全，故C错误；电能表是直接测量电
功的仪表，故D错误，故选A。
18．A【解析】闭合开关S，电灯正常发光。从图中可以看出，C点与零线相连，B点与火线相连，因此用测电笔
进行测量时，B点亮，C点不亮。故A正确为答案。
19．A【解析】若灯泡断路，乙小鸟串联在电路中，有电流通过，会触电，而甲小鸟的两脚之间为很短的一段导
线，电阻很小，所以两脚之间电压很小，可以忽略不计，故甲不会触电，故A错误；电路正常，闭合开关，
乙小鸟的两脚与灯并联，两脚间电压为电源电压，会有电流流过小鸟，会触电，故B正确；若小灯泡短路
则整个电路为一根导线，小鸟两脚间电压都非常小，可以忽略不计，两小鸟都不会触电，故C正确；若甲
小鸟两爪间的电线断了，乙小鸟与灯并联后，再与甲小鸟串联，两只小鸟的两脚间都会有电压，故会有电
流流过小鸟，两只小鸟都会触电，故D正确。 学@#科网

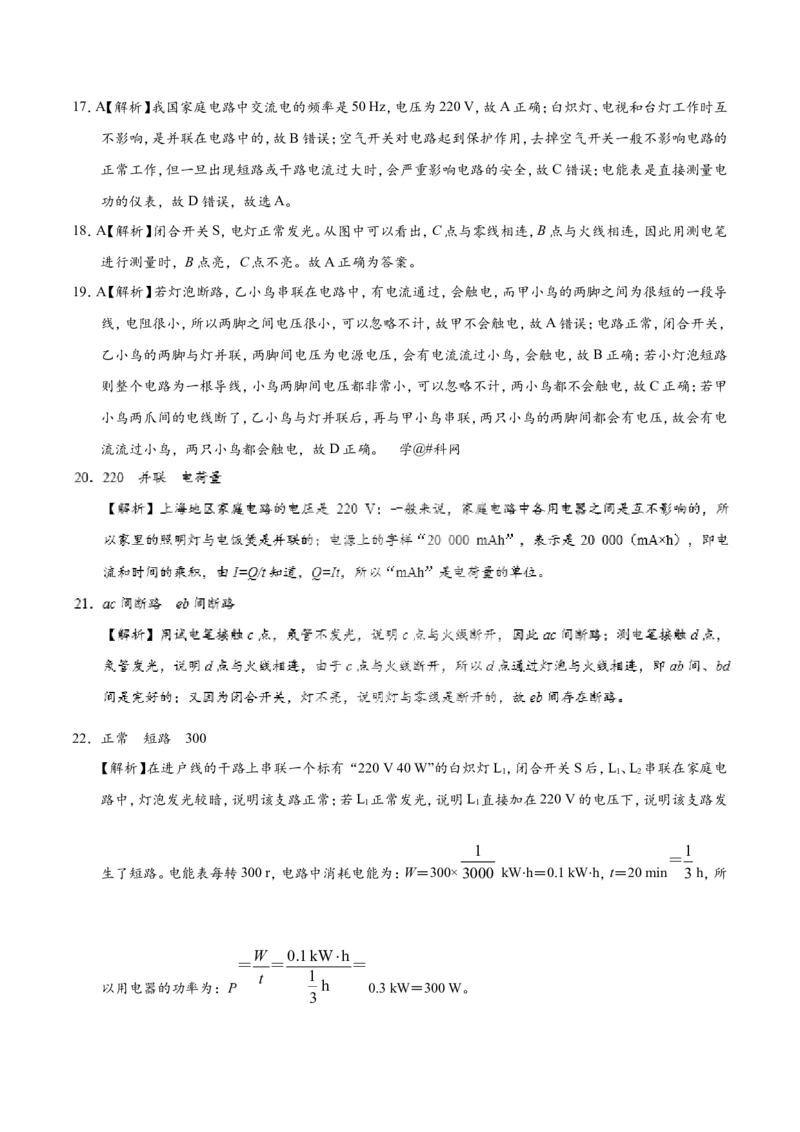

22．正常 短路 300
【解析】在进户线的干路上串联一个标有“220 V 40 W”的白炽灯L，闭合开关S后，L、L 串联在家庭电
1 1 2
路中，灯泡发光较暗，说明该支路正常；若L 正常发光，说明L 直接加在220 V的电压下，说明该支路发
1 1
1 1
＝
生了短路。电能表每转300 r，电路中消耗电能为：W＝300×3000 kWh＝0.1 kWh，t＝20 min 3h，所
⋅ ⋅
W 0.1kWh
＝ ＝ ＝
t 1
以用电器的功率为：P h 0.3 kW＝300 W。
323．
【解析】火线进入开关，再进入电灯顶端的金属块，零线直接进入螺旋套。这样在更换灯泡时，断开开关，
切断火线，防止发生触电事故。两孔插座的左孔接入零线，右孔接入火线。

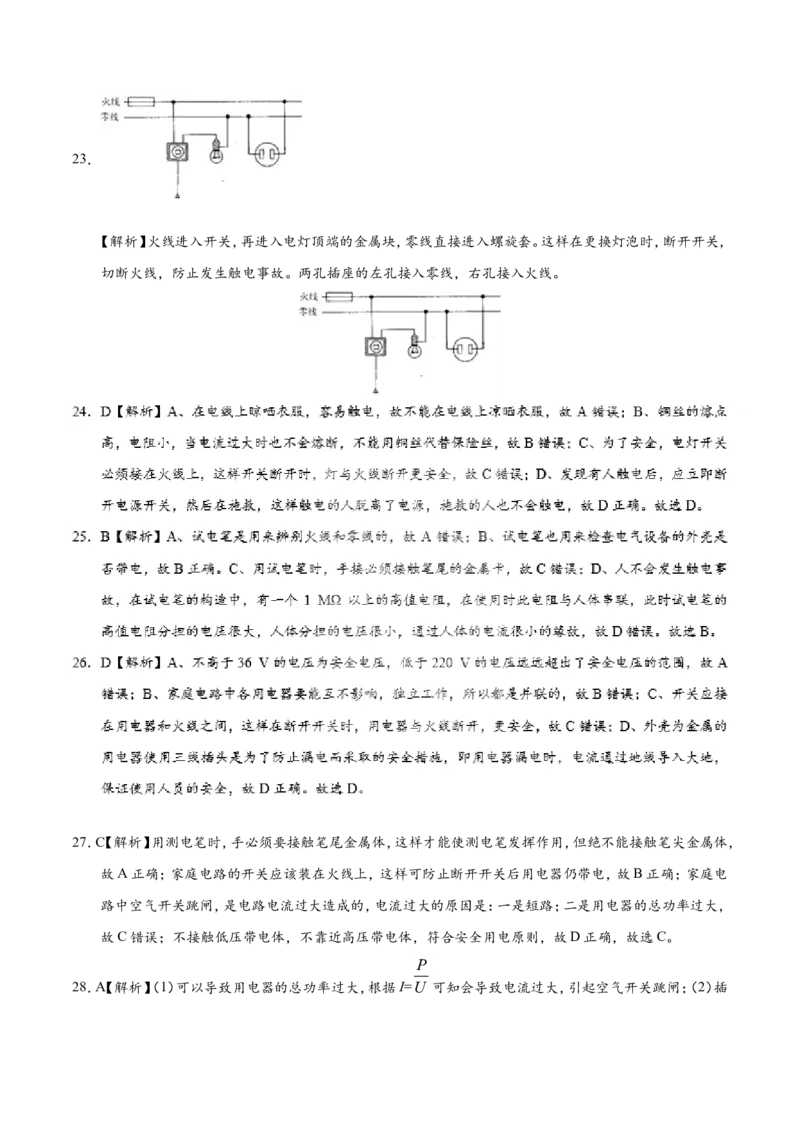

27．C【解析】用测电笔时，手必须要接触笔尾金属体，这样才能使测电笔发挥作用，但绝不能接触笔尖金属体，
故A正确；家庭电路的开关应该装在火线上，这样可防止断开开关后用电器仍带电，故B正确；家庭电
路中空气开关跳闸，是电路电流过大造成的，电流过大的原因是：一是短路；二是用电器的总功率过大，
故C错误；不接触低压带电体，不靠近高压带电体，符合安全用电原则，故D正确，故选C。
P
28．A【解析】（1）可以导致用电器的总功率过大，根据I=U 可知会导致电流过大，引起空气开关跳闸；（2）插座中的两个线头相碰，会造成电路短路；从而造成电流过大，引起家庭电路中空气开关跳闸；（3）开关中
两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，不会引起中空气开关跳闸；（4）户外输
电线绝缘皮破损，不会引起家庭电路中的电流过大，不会引起家庭电路中空气开关跳闸。所以答案为A。
29．B【解析】A、开关应该接在火线与灯泡之间，这样开关断开时，灯与火线断开更安全，故A正确；B、若空气
开关“跳闸”，可以是使用了大功率用电器，也可以是发生了短路，故B错误；C、使用试电笔判断火线、
零线时，手要按住笔尾金属体，这样才会通过人体形成通路，氖管才可能发光，故C正确；D、使用三线插
头和三孔插座的目的，是将用电器的金属外壳与大地相连，用电器漏电时，电流通过地线导入大地，更安
全，故D正确；故B符合题意。 学#@科网

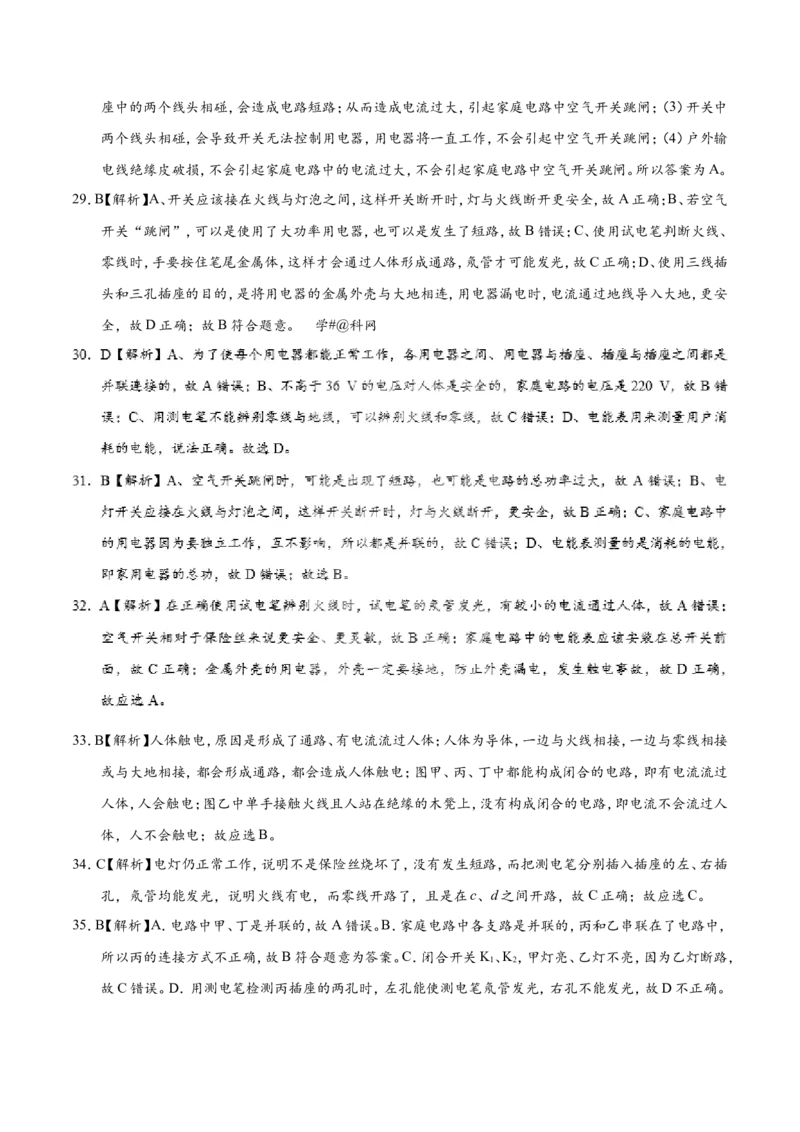

33．B【解析】人体触电，原因是形成了通路、有电流流过人体；人体为导体，一边与火线相接，一边与零线相接
或与大地相接，都会形成通路，都会造成人体触电；图甲、丙、丁中都能构成闭合的电路，即有电流流过
人体，人会触电；图乙中单手接触火线且人站在绝缘的木凳上，没有构成闭合的电路，即电流不会流过人
体，人不会触电；故应选B。
34．C【解析】电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插
孔，氖管均能发光，说明火线有电，而零线开路了，且是在c、d之间开路，故C正确；故应选C。
35．B【解析】A．电路中甲、丁是并联的，故A错误。B．家庭电路中各支路是并联的，丙和乙串联在了电路中，
所以丙的连接方式不正确，故B符合题意为答案。C．闭合开关K、K，甲灯亮、乙灯不亮，因为乙灯断路，
1 2
故C错误。D．用测电笔检测丙插座的两孔时，左孔能使测电笔氖管发光，右孔不能发光，故D不正确。
