1． 家庭电路的组成。
2． 家庭电路的电压值。
3． 家庭电路中总电流增大的原因。
4． 保险丝和空气开关的作用。
5． 安全电压。
6． 安全用电常识。
一、 家庭电路
1．家庭电路的组成：家庭电路由进户线、电能表、闸刀开关、保险盒、开关、电灯、插座、导线等组成。
2．家庭电路中各部分电路及作用：
（1）进户线
进户线有两条，一条是火线，一条是零线。火线与零线之间的电压是220V。
正常情况下，零线之间和地线之间的电压为0V。
（2）电能表
用途：测量用户消耗的电能（电功）的仪表。
安装：电能表安装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。
（3）闸刀开关（空气开关）
作用：控制整个电路的通断，以便检测电路更换设备。
安装：闸刀开关安装在家庭电路的干路上，空气开关的静触点接电源线。
（4）保险盒
电路符号：连接：与所保护的电路串联，且一般只接在火线上。
选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
保险丝规格：保险丝越粗，额定电流越大。
注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。因为铜丝的电阻小，产生的
热量少，铜的熔点高，不易熔断。
（5）插座
作用：连接家用电器，给可移动家用电器供电。X m
种类：常见的插座有二孔插座（下图左）和三孔插座（下图右）。
安装：并联在家庭电路中，具体接线情况见右图。
把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，
防止了外壳带电引起的触电事故。

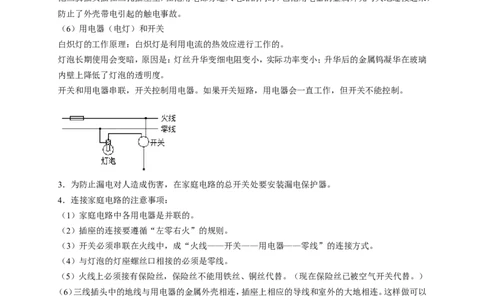

（6）用电器（电灯）和开关
白炽灯的工作原理：白炽灯是利用电流的热效应进行工作的。
灯泡长期使用会变暗，原因是：灯丝升华变细电阻变小，实际功率变小；升华后的金属钨凝华在玻璃
内壁上降低了灯泡的透明度。
开关和用电器串联，开关控制用电器。如果开关短路，用电器会一直工作，但开关不能控制。
3．为防止漏电对人造成伤害，在家庭电路的总开关处要安装漏电保护器。
4．连接家庭电路的注意事项：
（1）家庭电路中各用电器是并联的。
（2）插座的连接要遵循“左零右火”的规则。
（3）开关必须串联在火线中，成“火线——开关——用电器——零线”的连接方式。
（4）与灯泡的灯座螺丝口相接的必须是零线。
（5）火线上必须接有保险丝，保险丝不能用铁丝、铜丝代替。（现在保险丝已被空气开关代替。）
（6）三线插头中的地线与用电器的金属外壳相连，插座上相应的导线和室外的大地相连。这样做可以
防止外壳带电给人造成伤害。
（7）虽然地线和零线正常情况下之间没有电压，但绝不能将地线和零线接通，否则易造成触电事故。
5．试电笔：用试电笔可以辨别火线和零线。使用时笔尖接触被测的导线，手必须接触笔尾的金属体。
用试电笔测火线时氖管会发光；测零线时不会发光，因为零线内没有电压。
6．家庭电路中触电的原因：一是人体接触了火线和大地（单线触电），二是人体接触了火线和零线（双
线触电）。
二、家庭电路中电流过大的原因安全用电
1．家庭电路中电流过大的原因：① 发生短路； ② 接入电路中的总功率过大。这两个原因都可以使保险丝熔断。此外，如果保险丝的额定电流过小，也容易烧坏。
2．保险丝：保险丝是用铅锑合金制作的，电阻比较大，熔点比较低。
3．保险丝的作用：当电流过大时，保险丝由于温度升高而熔断，切断电路，起到保护的作用。
4．不能用铜丝、铁丝代替保险丝。
5．新建的楼房的保险装置不是保险丝，而是空气开关。当电流过大时，开关中的电磁铁起作用，使开
关断开，切断电路。
6．在家庭电路中，导线相互连接处往往比别处更容易发热，加速老化，甚至引起火灾。这是为什么？
因为导线互相连接处接触面积小，所以电阻大。在串联电路中通电时间相同，由焦耳定律可知，导线
互相连接处产生的热量多，温度高，所以那里容易发热，加速老化，甚至引起火灾。
7．灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮。为什么？
因为灯丝烧断之后再搭在一起，灯丝的长度缩短，所以灯丝电阻变小。由可知，灯泡电压不变，灯泡的
实际功率增大，所以灯泡会更亮。

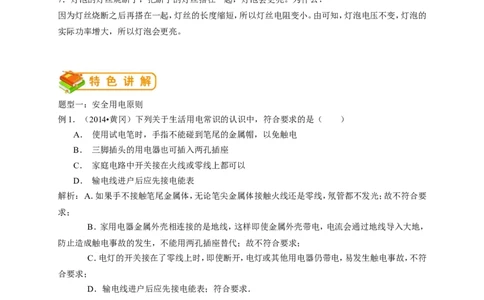

题型一：安全用电原则
例1．（2014•黄冈）下列关于生活用电常识的认识中，符合要求的是（ ）
A． 使用试电笔时，手指不能碰到笔尾的金属帽，以免触电
B． 三脚插头的用电器也可插入两孔插座
C． 家庭电路中开关接在火线或零线上都可以
D． 输电线进户后应先接电能表
解析： A．如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光；故不符合要
求；
B．家用电器金属外壳相连接的是地线，这样即使金属外壳带电，电流会通过地线导入大地，
防止造成触电事故的发生，不能用两孔插座替代；故不符合要求；
C．电灯的开关接在了零线上时，即使断开，电灯或其他用电器仍带电，易发生触电事故，不符
合要求；
D．输电线进户后应先接电能表；符合要求．
答案：D
题型二：家庭电路电流过大的原因
例2．（2014•青岛）运用知识解决问题：
小雨家新买了一台空调，刚接入电路，家里的空气开关就自动断开了，这是因为：家庭电路的电
压一定，接入空调后，电路中的 过大，导致电路中的总电流 ．
解析：家庭电路的电压一定，接入空调后，电路中的总功率过大，由P=UI可知，导致电路中的电流过
大，致使家里的空气开关自动断开；
答案：总功率；过大；题型三：家庭电路的连接
例题3．（2014•菏泽）某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电
路，下列说法正确的是（ ）
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器，乙处应装开关
C．当用电器功率增大时，通过保险丝的电流就增大
D．当保险丝熔断后，可以用铜丝代替
解析： A．为了安全，保险丝应接在火线上，而不是零线上，故A错误；
B．按照安全用电的要求，甲处安装开关，乙处安装电灯，故B错误；
C．家庭电路中用电器是并联的，同时使用的越多，电路中的总功率越大，而电路两端的电压
是不变的，根据P=UI，电路中的电流越大，故C正确；
D．电路中电流增大时，超过保险丝的熔断电流值，保险丝就会熔断，因此当保险丝熔断后，不
可以用铜丝代替，故D错误．
答案：C

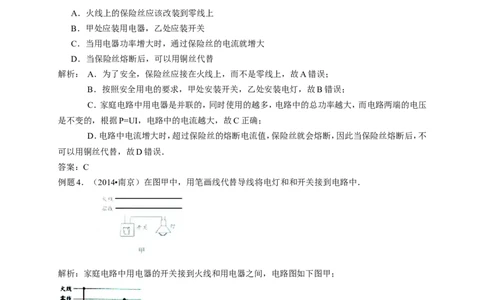

例题4．（2014•南京）在图甲中，用笔画线代替导线将电灯和和开关接到电路中．
解析：家庭电路中用电器的开关接到火线和用电器之间，电路图如下图甲；
答案：参考解析
题型四：家庭电路的故障分析
例题5．（2014•威海）家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手
机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以
下说法正确的是（ ）A．可能是这个插座的火线和零线原来就相接触形成了短路
B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C．可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
解析：A．若是插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，室内用电
器不会正常工作，所以选项A不正确；
B．若是用电器的插头与插座断路状态，则用电器不工作，不会影响室内其它用电器，所以选项
B不正确；
C．若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器全部停
止了工作，若不及时断电会发生火灾，所以选项C正确；
D．手机充电器的功率很小，使用后不会导致干路中总电流过大，保险开关跳闸，所以选项D不
正确．
答案： C
基础演练
1．家庭电路的电压是__________ V，家庭电路的组成包括进户线（火线和零线）、_________、
_________、_________、插座、开关、电灯和其他用电器等。其中保险装置（熔丝）要 联接在干
路上，控制灯泡的开关要与灯泡 联，各个用电器之间一般要 联在电路中。
2．用____________判断火线和零线，正确使用时，手接触笔尾的 ，笔尖接触电线，如果氖
管发光表明接触的是__________。
3．为了安全起见，控制电灯的开关往往要接在灯与 线之间；接大功率用电器的插座往往在
通 线上接一根保险丝。
4．当用电器的三脚插头插在三孔插座里时，除把用电部分接入电路外，还应把用电器的__________
与__________连接起来。这样一来，一旦用电器的金属外壳漏电，电流就会流入 ，不致于
对人体造成伤害。
5．漏电保护器的作用：如果站在地上的人不小心接触 线，电流经过人体流入了大地，这时
总开关上的“漏电保护器”就要起保护作用了，它会迅速 电路，对人体起到保护作用
6．如图1所示的电热水壶，工作时将电能转化为 能；为防止通电时所引起触电伤害事故的发
生，电热水壶应使用 插头（填“两脚”或“三脚”）。
7．如图2所示，电路中打×处表示断路之处，若开关闭合后，用验电笔测试电路中A、B、C点，则不能
使验电笔氖灯发亮的点是 。
图1 图2
图3
图48．对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是（ ）
A．开亮的灯越多，总电阻越大，总功率越大
B．开亮的灯越多，总电阻越小，总功率越小
C．开亮的灯越少，总电阻越大，总功率越小
D．开亮的灯越少，总电阻越小，总功率越大
9．关于照明电路的安装，下列做法错误的是（ ）
A．所有的电灯及其他用电器和插座均并联
B．保险盒应装在总开关的前面
C．各个灯头的控制开关应和灯串联，并连在火线上
D．火线接在灯口内中央金属片上，零线接灯口内螺旋套
10．如图3所示是正确连接的家庭电路的一部分，根据电路图可判断：a导线是__________线，判断的
依据是__________ 。
11．关于安全用电常识，下列说法正确的是（ ）
A． 用电器金属外壳接地是为了防止人触电
B． “高压危险”标志，仅仅是提醒我们不要接触高压带电体
C． 有绝缘层的电线上可以晾晒衣服
D．开关表面脏了，可以用湿布擦洗
12．有关安全用电的原则是（ ）
A．不靠近低压带电体，也不能靠近高压带电体
B．可以靠近而不能接触高压带电体
C．可以接触低压带电体
D．不接触低压带电体，不靠近高压带电体
13．下面有关避雷针的说法，正确的是（ ）
A． 避雷针做成圆形的，更容易发挥作用
B． 避雷针做成尖形的，更容易发挥作用
C． 只要有了避雷针，任何建筑物都不怕雷击了
D． 避雷针不管什么形状，只要在建筑物的高处，就能起到避雷作用
14．下列情况符合安全用电原则的是（ ）
A．可以随意搬动亮着的台灯或工作中的电扇
B．把电路中的电线当成晒衣绳披挂湿衣服
C．不能用潮湿的手触摸家庭电路的开关
D．发现有人触电时，直接用手把触电者拉开以脱离电源
15．更换和检修用电设备时，最好的安全措施是（ ）
A．站在凳子上操作 B．戴绝缘手套操作 C．趁停电时操作 D．切断电源后操作参考答案：
1．220 电能表 总开关 保险装置 串 串 并
2．试电笔 笔卡（金属体） 火线 3．火 火
4．金属外壳 大地 大地 5．火 切断 6．内 三脚 7．B 8．C
9．B 10．火 开关与火线相连 11．A 12．D 13．B 14．C 15．D
巩固提高
1．家庭电路中，电线接头处要用绝缘胶布缠好，这是为了防止__________。
2．如图4所示是小武同学设计的家庭电路。他发现电路中有一处错误，则该错误之处是 （填
“甲”“乙”或“丙”），改正的方法是 。
图5
图4
3．下列关于家庭电路的说法中正确的是（ ）
A．使用电冰箱时必须使用三孔插座
B．能够使试电笔氛管发光的是零线
C．熔丝（保险丝）熔断后可以用铜丝代替
D．控制电路的开关应接在零线和用电器之间
4．小明同学发现，每当晚上将标有220V 1500W的热得快接入电路时，房内的灯泡（220V 40W）就会
变暗，他先后做了如下猜想，其中正确的是（ ）
A．通过灯泡的电流变小了 B．火线与零线间的电压变大了
C．干路中的电流变小了 D．家庭电路中的总电阻变大了
5．某家庭电路的组成如图所示，下列说法正确的是（ ）
A．图中的三个插座是串联的
B．控制灯泡的开关要接在零线与灯泡之间
C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D．有金属外壳的家用电器必须使用三孔插座，以确保安全
6．下列关于安全用电的说法中，正确的是( )
A．所有家用电器的外壳一定要接地
B．低压带电体和高压带电体都可以接近，但不能接触
C．电灯的开关，应该接在火线和电灯之间
D．接大功率用电器的插座，只在连接插座的零线上装一根保险丝
7．如图所示电路是新安装的照明电路，已知两个并联
灯泡的灯头接线，其中一个存在一处故障，小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡，当只闭合S、S 时，L 和L 都呈暗红色，当
1 0 1
只闭合S、S 时L 正常发光，由此可以确定( )
2 0
A．L 灯头断路
1
B．L 灯头短路
1
C．L 灯头短路
2
D．L 灯头断路
2
8．中考前，由于气温偏高，瑞瑞的妈妈为了让他有一个更好的环境，特地买了一台冷热两用的空调安
装在他的房间，这台空调的说明书中主要数据如下表，问：
①空调工作时应选用右图中________孔插座。
②空调正常制冷时电流为多少？连续正常制冷30min消耗的电能为
多少KW·h？
③夏天由于空调使用较多，供电系统负荷增大，应如何使用空调以
利于节能？
参考答案：
1．漏电 2．甲；开关应该接在火线上 3．A 4．A 5．D 6．C 7．C
8．3；066；节约电能，可以缩短用电器的工作时间进行考虑，如调高设定温度，或者减少空调使用时间。
1．下列有关家庭用电的说法中正确的是( )
A．人站在地上用手接触火线是非常危险的
B．使用测电笔时，不可用手接触笔尾金属体
C．大功率用电器的金属外壳不必接地
D．选用的保险丝的额定电流越大越安全
2．如图所示，家庭电路中安装了两盏白炽灯和一个插座，其中安错的元件是( )
A．插座B 保险丝A和开关S
1
B．插座B 保险丝A和开关S
2
C．插座B 灯泡L 和开关S
2 2
D．保险丝A，灯泡L 和开关S
1 1
3．关于安全用电，下列说法正确的是( )
A．只要有电流通过人体，人一定触电
B．电视机的室外天线一定要配备避雷装置
C．发现有人触电，应在原地对触电者进行人工呼吸
D．不要用湿手板开关，但可以在电线上晾衣服4．在家庭电路中，下列情况不会造成触电事故的是( )
A．人站在地上，一只手接触火线
B．人站在绝缘的木凳上，一只手接触火线，另一只手接触零线
C．人站在地上，一只手接触零线
D．人站在绝缘的木凳上，一只手接触火线，另一只手接触墙壁
5．发现有人触电时，正确的做法是( )
A．切断电源或用绝缘棒将电线拨开，再进行抢救
B．拨打120抢救
C．立即用手去拉触电人
D．立即用剪刀剪断导线
6．电能的利用给人们的生产、生活带来了很多方便，但如果使用不当也会给人们带来危害，下列做法
中可能给人们带来危害的是( )
A．更换灯泡或维修电路时要先断开电源
B．开关要接在火线上
C．三孔插座接地线要保证良好接地
D．暂时没有合适的保险丝，短时间内可以用细铁丝代替
7．随着人们生活水平的提高，家用电器的不断增多，在家庭电路中，下列说法正确的是( ) A．灯
与控制它的开关是并联的，与插座是串联的
B．使用测电笔时，不能用手接触到笔尾的金属体
C．电路中电流过大的原因之一是使用的电器总功率过大
D．增加大功率用电器时，只要换上足够粗的保险丝即可
8．电热水器：洗衣机等用电器都要使用三线插头，使其外壳接地，这样做的目的是( )
A．为了延长它的使用寿命 B．为了使其正常工作
C．为了节约电能 D．为了防止触电事故的发生
9．在家庭电路中：
①进户线由_________和________它们之间的电压为______V。火线和地之间电压为______V，零线和
地之间电压为_________V。
②电能表是用来测量_________。
③总开关是用来控制室内全部电路_________便于_________
④保险装置有两种，即__________和__________，前者通常是装在保险盒内其作用：__________。能
对用电器起到保护作用，通常用__________代替保险丝。
⑤插座是为了给电视机、洗衣机、电冰箱以及其他可能搬动的家用电器 ，
通常有__________种、_____和_____、插座__________联在电路中，三孔插座的中间线__________。
10．近几年许多重大火灾都是因线路连接处接触不良时，该处的电阻将_________(填“减小、增大、不
变”)，在该处接触部分产生局部过热升温，接触处的电阻又将随着温度的升高________(填“减小”，
“增大”“不变”)。从而形成电热的逐步积累和恶性循环以致引发火灾。
11．家庭电路电流过大的原因是：① ； ② 。
12．电功率和电压、电流的关系式：P=_________，变形得I=_________。从变形公式中可以看出，家庭电路中的_________是一定的，用电器的_____ 越大，电路中的电流就越大。
13．保险丝的作用是：当 时，温度升高而熔断，切断电路，起到 作用。
14．保险丝的制作材料是 ，其特点是 、 。禁止用
、 代替保险丝。
15．新建楼房的供电线路已经不再使用保险丝，而用起保险作用的 代替，当电流过大时，
开关中的电磁铁起作用，使开关断开，切断电路。
参考答案：
1．B 2．B 3．B 4．C 5．A 6．D 7．C 8．D
9．①火线 零线 220V 220V 0 ②用户在一段时间内消耗的电能 ③通断 维修和安装新设备 ④
保险丝 空气开关 电路中电流过大时能自动熔断、切断电路 空气开关 ⑤供电 两 二孔
三孔 并联 接地
10．增大，增大 11．①短路 ②用电器总功率过大
12． UI P/U 电压 总功率 13．电路中电流过大 保护
14．铅锑合金 电阻大 熔点低 铜丝 铁丝 15．空气开关
_________________________________________________________________________________
_________________________________________________________________________________
1 ． 家 庭 电 路 中 引 起 保 险 丝 熔 断 的 原 因 是 （
）
A．保险丝太粗不合格 B．所有用电器同时工作
C．一定是短路造成的 D．可能接入了大功率电热器
2．家庭电路中保险丝断了，以下原因不可能的是： （ ）
A．家庭中用电器的功率过大 B．拉线开关中的两根导线
头相碰
C．保险丝的规格不合适，熔断电流太小 D．插头中的两根导线头相碰
3．某家庭电路，已有两盏电灯正常发光，如果再使用一个电熨斗，则该电路的 （
）A．总电流变大 B．总电压变大
C．总电阻变大 D．总功率变大
4．关于家庭电路和安全用电，下列说法正确的是（ ）
A．为了延长它的使用寿命 B．为了使其正常工作
C．为了节约电能 D．为了防止触电事故的发生
5．下列符合安全用电常识的说法是（ ）
A．用湿手拔用电器的插头 B．把衣服搭在电暖气上烘干
C．用铁丝代替保险丝 D．不在高压线附近放风筝
6．在图示的几种实例中，符合安全用电要求的是 （ ）
7．在家庭电路中，下列说法正确的是（ ）
A．灯与控制它的开关是并联的，与插座是串联的
B．使用测电笔时，不能用手接触到笔的金属体
C．增加大功率的用电器时，只需换上足够粗的保险丝即可
D．电路中电流过大的原因之一是使用的电器总功率过大
8．家用电器上的三线插头与接地相对应的脚是跟用电器的 相连，其余两
脚分别接 和 ，所以把三线插头接在三孔插座里，在把用电器插入
电路的同时，也把 与大地连接起来。
9．把开关接入电路时，要与所控制的用电器_____联，当家庭电路需要修理或更换时，必须是总开关
处于_____状态，这样保证绝对安全
10．火线和零线可以用_____来辨别，它主要有金属笔尖、_____、_____弹簧和金属笔尖等组成，使用
时手指必须接触_____，金属笔夹接触_____线时，氖管就发光。
11．小华家有30w日光灯2盏，15w的电灯3盏，60w的彩电1台，100w的电冰箱1台，300w的洗衣
机1台，600w的音响1台，1kw的电饭煲1个，问：他家的总保险丝应如何选择？
12．某学校电能表允许通过的最大电流是25A，学校里已经装了40w的电灯50盏，60w的日光灯20
盏，想要再装些 电灯，至多可以再装多少盏40w的电灯？13．家庭电路中使用三盏电灯，灯泡的额定功率分别 是P＝100w，P＝P＝60w．
1 2 3
求通过保险丝的电流．
参考答案：
1．D 2．B 3．AD 4．B 5．D 6．C 7．D
8．金属外壳 火线 零线 金属外壳 9．串联 断开
10．试电笔 电阻 氖管 笔尾金属体 火线
11．解：I总＝P总/U总＝2165w/220v＝10A
12．解：电能表允许电路中最大的总功率是：P＝U I=220v×25A＝5500w
目前电路中的总功率是：P′＝nP＋nP＝50 ×40w＋20 ×60w＝3200w
1 2
所能再装 电灯的总功率是：P″＝P－P ″＝5500w－ 3200w＝2300w
所能再装电灯是：n＝P ″/P=2300w/40w=57盏
1
13．解：∵I=P /U I=P /U I=P /U
1 1 2 2 3 3
∴I ＝ I+ I+ I＝ P/U + P /U + P /U ＝( P + P + P )/U＝(100w+60w＋60w)/220v＝1A
1 2 3 1 2 3 1 2 3
