【巩固练习】
一、选择
1. (多选)下列说法中正确的是（ ）
A．串联电路中的各处电流是相等的 B．串联电路的各处的电流也可能不等
C．并联电路中干路中的电流一定大于任一支路中的电流 D．并联电路中各支路中的电流一定相等
2.（多选）某同学想判断灯是串联的还是并联的，其中不能肯定两灯是并联的情况的是（ ）
A.两灯的亮度不同 B.两灯中的电流相同
C.两灯中的电流不同 D.家中客厅里的灯和厨房里的灯

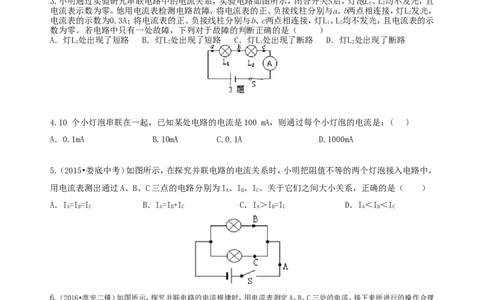

3.小明通过实验研究串联电路中的电流关系，实验电路如图所示，闭合开关S后，灯泡L、L均不发光，且
1 2
电流表示数为零。他用电流表检测电路故障，将电流表的正、负接线柱分别与a、b两点相连接，灯L发光，
2
电流表的示数为0.3A；将电流表的正、负接线柱分别与b、c两点相连接，灯L、L均不发光，且电流表的示
1 2
数为零。若电路中只有一处故障，下列对于故障的判断正确的是（ ）
A．灯L处出现了短路 B．灯L处出现了短路 C．灯L处出现了断路 D．灯L处出现了断路
1 2 1 2
4.10 个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是：( )
A．0.1mA B.10mA C.0.1A D.1000mA
5.（2015•娄底中考）如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，
用电流表测出通过A、B、C三点的电路分别为I、I、I。关于它们之间大小关系，正确的是（ ）
A B C
A．I=I=I B．I=I+I C．I＞I=I D．I＜I＜I
A B C A B C A B C A B C
6.（2016•淮安二模）如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理
的是（ ）
A．整理器材，完成实验
B．换用不同规格灯泡，获取多组数据
C．分析数据，得出结论
D．换用电流表的量程，重新测量一次
二、填空
7. 小明根据如图所示甲、乙两电路图探究“串联电路和并联电路的电流关系”时，闭合开关后，测得图
甲中a处电流为0.2A，则b处电流为 ，c处电流为 ；测得图乙中a处电流为0.4A，b处宇轩在线资源中心 shop256921660.taobao.com
电流为0.4A，则c处电流为 。

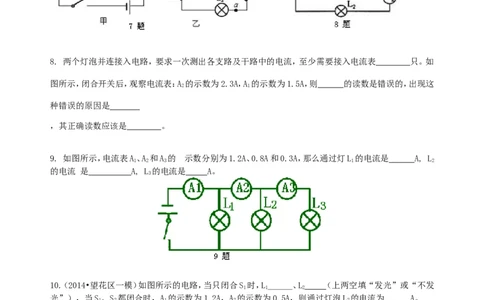

8. 两个灯泡并连接入电路，要求一次测出各支路及干路中的电流，至少需要接入电流表 只。如
图所示，闭合开关后，观察电流表：A 的示数为2.3A，A 的示数为1.5A，则 的读数是错误的，出现这
2 1
种错误的原因是
，其正确读数应该是 。
9. 如图所示，电流表A、A 和A 的 示数分别为1.2A、0.8A和0.3A，那么通过灯L 的电流是 A, L
1 2 3 1 2
的电流 是 A, L 的电流是 A。
3
10.（2014•望花区一模）如图所示的电路，当只闭合S 时，L 、L （上两空填“发光”或“不发
1 1 2
光”），当S、S 都闭合时，A 的示数为1.2A，A 的示数为0.5A，则通过灯泡L 的电流为 A。
1 2 1 2 2
11.小丽在做实验时，按照左下的电路图连接好实物，检查无误后将开关S闭合。在记录数据时，小丽忘了
将电流表A的接线柱记录下来，此时两个电流表A和A 的指针如图所示。由此可知电流表A 的示数为
1 1
_______A，通过电灯L 的电流大小为_________A。请在实物图中将小丽的实验电路图连接好。
2宇轩在线资源中心 shop256921660.taobao.com

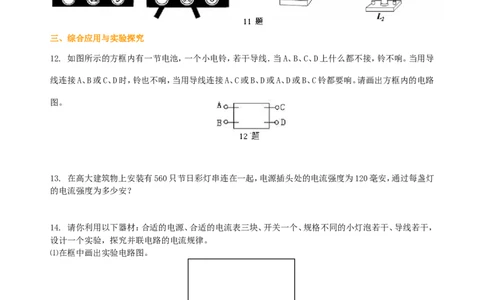

三、综合应用与实验探究
12. 如图所示的方框内有一节电池，一个小电铃，若干导线．当A、B、C、D上什么都不接，铃不响。当用导
线连接A、B或C、D时，铃也不响，当用导线连接A、C或B、D或A、D或B、C铃都要响。请画出方框内的电路
图。
13. 在高大建筑物上安装有560只节日彩灯串连在一起，电源插头处的电流强度为120毫安，通过每盏灯
的电流强度为多少安？
14. 请你利用以下器材：合适的电源、合适的电流表三块、开关一个、规格不同的小灯泡若干、导线若干，
设计一个实验，探究并联电路的电流规律。
⑴在框中画出实验电路图。
⑵写出实验步骤。
⑶画出数据记录表格。宇轩在线资源中心 shop256921660.taobao.com
15.（2016春•庐江县期中）如图所示是“探究串联电路电流特点”的实验电路图。
（1）实验中，选择两个小灯泡的规格应该是 （填“相同”或“不相同”）的，连接电路的过程
中开关应该处于 状态。
（2）如表是某同学实验过程中设计的表格以及记录的数据：指出表格所记录的数据中，明显错误的数值是
，造成错误的原因是： 。
（3）该实验表格设计有明显不当之处是： 。

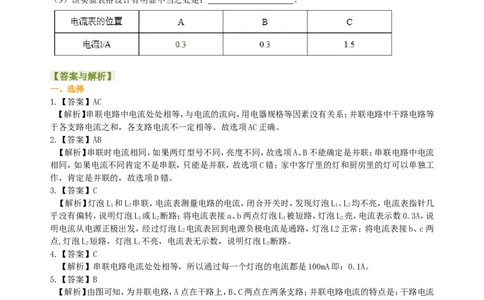

【答案与解析】
一、选择
1.【答案】AC
【解析】串联电路中电流处处相等，与电流的流向，用电器规格等因素没有关系；并联电路中干路电路等
于各支路电流之和，各支路电流不一定相等。故选项AC正确。
2.【答案】AB
【解析】串联时电流相同，如果两灯型号不同，亮度不同，故选项A、B不能确定是并联；串联电路中电流
相同，如果电流不同肯定不是串联，只能是并联，故选项C错；家中客厅里的灯和厨房里的灯可以单独工
作，肯定是并联的，故选项D错。
3.【答案】C
【解析】灯泡L 和L 串联，电流表测量电路的电流，闭合开关时，发现灯泡L、L 均不亮，电流表指针几
1 2 1 2
乎没有偏转，说明灯泡L 或L 断路；将电流表接a、b两点灯泡L 被短路，灯泡L 亮，电流表示数0.3A，说
1 2 1 2
明电流从电源正极出发，经过灯泡L 电流表回到电源负极电流是通路，灯泡L2正常；将电流表接b、c两
2
点,灯泡L 短路，灯泡L 不亮，电流表无示数，说明灯泡L 断路。
2 1 2
4.【答案】C
【解析】串联电路电流处处相等，所以通过每一个灯泡的电流都是100mA即：0.1A。
5.【答案】B
【解析】由图可知，为并联电路，A点在干路上，B、C两点在两条支路；并联电路电流的特点是：干路电流
等于各支路电流之和，因此有I =I +I ；两个灯的阻值不相等，因此I ≠I 。故选B。
A B C B C
6.【答案】B
【解析】探究并联电路的电流规律时，需多次实验寻找普遍规律，因此实验中，需换用不同规格灯泡，获取多组数据，故B
正确，ACD错误；故选B。
二、填空
7.【答案】0.2A；0.2A；0.8A
【解析】图甲是串联电路，a、b、c三处电流相同，所以c处的电流I=I=I=0.2A；图乙是并联电路a、b电
b c a
流之和等于c处电流，所以c处电流I=I+I=0.4A+0.4A=0.8A。
c a b
8.【答案】两；A；读错量程；0.46A
2
【解析】根据并联电路的电流特点可知，要测出各支路及干路中的电流应用两只电流表； A 的示数为
2宇轩在线资源中心 shop256921660.taobao.com
2.3A，A 的示数为1.5A，在正常情况下，A 的示数应小于A 的示数，说明A 读错量程了，真实的读数应为
1 2 1 2
0.46A。
9.【答案】0.4；0.5；0.3
【解析】题目中三个灯泡并联，电流表A 测量干路电流，电流表A 测量通过灯泡L、L 的电流，电流表A
1 2 2 3 3
测量灯泡L 的电流，所以通过L 的电流是0.3A，根据并联电路电流规律，通过灯泡L、L 的电流。
3 3 2 1
10.【答案】不发光；发光；0.7
【解析】（1）当只闭合S 时，电路为L 的基本电路，因此L 不发光，L 发光；（2）因为并联电路中，干路
1 2 1 2
电流等于各支路电流之和，所以通过灯泡L 的电流：I=1.2A﹣0.5A=0.7A。
2 2
11.【答案】0.4； 0.6
【解析】电流表A 的量程是0-0.6A，读数是0.4A；图中电流表A测量的是干路电流，电流表A 测量的
1 1
是支路电流，电流表A的示数要大于电流表A 的示数，所以根据两个表的偏转程度可知电流表A的量程
1
是0-3A读数是1A；根据并联电路中电流规律，通过灯泡L 的电流是I =I-I =1A-0.4A=0.6A。
2 L2 L1
三、综合应用与实验探究
12.【答案】如图所示
【解析】当用导线连接A、C或B、D或A、D或B、C时，铃都要响，也就是说在这些情况下电路为通路，导
线接AB或CD时，电路为开路，画出符合要求的电路即可。
13.【答案】0.12A
14.【答案】电路图如图所示。
①电流表调零，按照电路图连接实物，此时开关断开，试触确定量程。
②将开关闭合，观察三个电流表的读数I、I、I 并记录在表格中。
1 2宇轩在线资源中心 shop256921660.taobao.com
③将开关断开，用不同的小灯泡代替L、L，重复步骤②5次，将I/～I/////、I/～I/////、I/～I/////记录在表
1 2 1 1 2 2
格中。
数据表格如下：
实验次数 1 2 3 4 5 6
I/A
I/A
1
I/A
2
15.【答案】（1）不相同；断开；（2）1.5；测量时用的是小量程，却按大量程读数了；（3）只设计了一组记录。
【解析】（1）为避免实验的偶然性，得出具有普遍性的结论，应选用不同规格的小灯泡做实验；连接电路的
过程中开关应该处于断开状态；（2）C处的电流值已不在误差范围内，造成错误的原因是：使用的是小量
程，却按大量程读数了；（3）没有设计多次实验记录，实验次数太少，得出的结论不具有普遍性；
故答案为：（1）不相同；断开；（2）1.5；测量时用的是小量程，却按大量程读数了；（3）只设计了一组记录。
