【巩固练习】
1. 在某电路中，两只灯泡两端的电压相等，由此可知，两灯泡的连接方式是（ ）
A.一定是串联的 B.一定是并联的 C.串联、并联都有可能 D.无法判断
2.（2016•临沂校级模拟）如图所示电路，电源电压为10V，图中两只电表是实验室常用的三个接线柱两个
量程的电压表．当闭合开关时，两只电压表的指针偏转角度相同，则电阻R 两端的电压为（ ）
1
A．2V B．8V C．5V D．10V

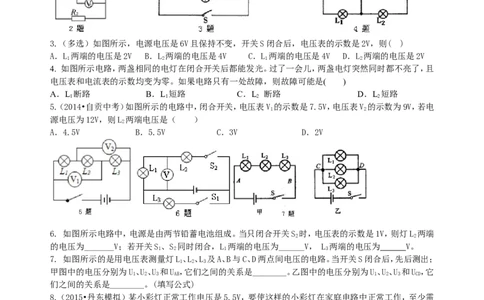

3.（多选）如图所示，电源电压是6V且保持不变，开关S闭合后，电压表的示数是2V，则( )
A．L 两端的电压是2V B．L 两端的电压是4V C．L 两端的电压是4V D．L 两端的电压是2V
1 2 1 2
4. 如图所示电路，两盏相同的电灯在闭合开关后都能发光。过了一会儿，两盏电灯突然同时都不亮了，且
电压表和电流表的示数均变为零。如果电路只有一处故障，则故障可能是( )
A．L 断路 B．L 短路 C．L 断路 D．L 短路
1 1 2 2
5.（2014•自贡中考）如图所示的电路中，闭合开关，电压表V 的示数是7.5V，电压表V 的示数为9V，若电
1 2
源电压为12V，则L 两端电压是（ ）
2
A．4.5V B．5.5V C．3V D．2V
6. 如图所示电路中，电源是由两节铅蓄电池组成。当只闭合开关S 时，电压表的示数是1V，则灯L 两端
2 2
的电压为_______V；若开关S、S 同时闭合，L 两端的电压为______V， L 两端的电压为 V。
1 2 1 3
7. 如图所示的是用电压表测量灯L、L、L 及A、B与C、D两点间电压的电路。当开关S闭合后，先后测出；
1 2 3
甲图中的电压分别为U、U、U 和U ，它们之间的关系是________。乙图中的电压分别为U、U、U 和U ，它
1 2 3 AB 1 2 3 CD
们之间的关系是________。(填写公式)
8.（2015•丹东模拟）某小彩灯正常工作电压是5.5V，要使这样的小彩灯在家庭电路中正常工作，至少需
要将 只这样的小彩灯 联。
9.（2016•祁阳县二模）图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R
1
和R 两端的电压分别为 V、 V。
2宇轩在线资源中心 shop256921660.taobao.com
10. 如图所示电路中，电源由4节干电池串联组成。当电路接通时，电压表V 的示数是4V，电压表V 的示
1 2
数是3V，L、L、L 三盏灯两端的电压分别为U、U、U，则灯L 两端的电压U 为_________V, L 两端的电压
1 2 3 1 2 3 1 1 3
U 为_________V。
3

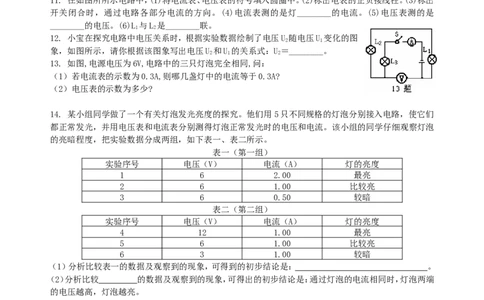

11. 在如图所所示电路中，(1)将电流表、电压表的符号填入圆圈中。(2)标出电表的正负接线柱。(3)标出
开关闭合时，通过电路各部分电流的方向。(4)电流表测的是灯________的电流。(5)电压表测的是
________的电压。(6)L 与L 是________联。
1 2
12. 小宝在探究电路中电压关系时，根据实验数据绘制了电压U 随电压U 变化的图
2 1
象，如图所示，请你根据该图象写出电压U 和U 的关系式：U＝________。
2 1 2
13. 如图,电源电压为6V,电路中的三只灯泡完全相同,问：
（1）若电流表的示数为0.3A,则哪几盏灯中的电流等于0.3A?
（2）电压表的示数为多少?
14. 某小组同学做了一个有关灯泡发光亮度的探究。他们用5只不同规格的灯泡分别接入电路，使它们
都正常发光，并用电压表和电流表分别测得灯泡正常发光时的电压和电流。该小组的同学仔细观察灯泡
的亮暗程度，把实验数据分成两组，如下表一、表二所示。
表一（第一组）
实验序号 电压（V） 电流（A） 灯的亮度
1 6 2.00 最亮
2 6 1.00 比较亮
3 6 0.50 较暗
表二（第二组）
实验序号 电压（V） 电流（A） 灯的亮度
4 12 1.00 最亮
5 6 1.00 比较亮
6 3 1.00 较暗
（1）分析比较表一的数据及观察到的现象，可得到的初步结论是： 。
（2）分析比较 的数据及观察到的现象，可得出的初步结论是：通过灯泡的电流相同时，灯泡两端
的电压越高，灯泡越亮。
15.（2014•菏泽中考）根据图1所示的实物连接图，在图2的框中画出电路图。
【答案与解析】宇轩在线资源中心 shop256921660.taobao.com
1.【答案】C
【解析】如果两个相同的灯泡，串联或并联后灯泡两端的电压相等，所以答案C正确。
2.【答案】B
【解析】据图可知，V 测量的是R 的电压，V 测量的是电源电压，即为10V，两只电压表的指针偏转角度相
1 2 2
同，即V 是V 的5倍，故V 的示数是： 2V；所以R 电压是2V，故R 电压是：10V-2V=8V，故选B。
2 1 1 2 1
3.【答案】CD
【解析】当S断开时，电压表通过L 与电源的两极相连，测得电源电压是6V，当S闭合时，电路是通路，
1
电压表测的不再是电源电压，等效电路图如图所示，电压表测的是L 两端的电压，故D对，又因为L 与L
2 1 2
串联，电路两端的总电压等于各部分电路之间的电压之和，故C也对。

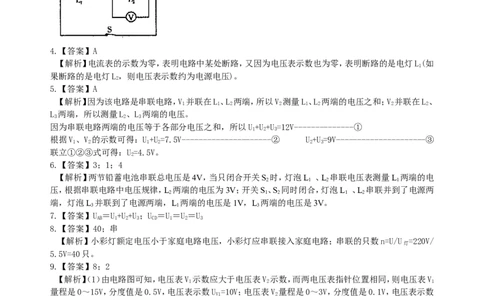

4.【答案】A
【解析】电流表的示数为零，表明电路中某处断路，又因为电压表示数也为零，表明断路的是电灯L(如
1
果断路的是电灯L，则电压表示数约为电源电压)。
2
5.【答案】A
【解析】因为该电路是串联电路，V 并联在L、L 两端，所以V 测量L、L 两端的电压之和；V 并联在L、
1 1 2 2 1 2 2 2
L 两端，所以测量L、L 两端的电压。
3 2 3
因为串联电路两端的电压等于各部分电压之和，所以U+U+U=12V--------------①
1 2 3
根据V、V 的示数可得：U+U=7.5V---------------------② U+U=9V---------------------③
1 2 1 2 2 3
联立①②③式可得：U=4.5V。
2
6.【答案】3；1；4
【解析】两节铅蓄电池串联总电压是4V，当只闭合开关S 时，灯泡L 、L 串联电压表测量L 两端的电
2 1 2 1
压，根据串联电路中电压规律，L 两端的电压为3V；开关S、S 同时闭合，灯泡L 、L 串联并到了电源两
2 1 2 1 2
端，灯泡L 并联到了电源两端，L 两端的电压是1V，L 两端的电压是3V。
3 1 3
7.【答案】U ＝U+U+U；U ＝U＝U＝U
AB 1 2 3 CD 1 2 3
8.【答案】40；串
【解析】小彩灯额定电压小于家庭电路电压，小彩灯应串联接入家庭电路；串联的只数n=U/U =220V/
灯
5.5V=40只。
9.【答案】8；2
【解析】（1）由电路图可知，电压表V 示数应大于电压表V 示数，而两电压表指针位置相同，则电压表V
1 2 1
量程是0～15V，分度值是0.5V，电压表示数U =10V；电压表V 量程是0～3V，分度值是0.1V，电压表示数
V1 2
U =2V；即R 两端电压是2V；（2）电阻R 的电压U=10V-2V=8V,故答案为：8；2。
V2 2 1 1
10.【答案】3；1；2
【解析】图中三个灯泡串联，电压表V1测量L、L 两端的电压，电压表V 测量 L、L 两端的电压。四节
1 2 2 2 3
干电池串联后的电压是U=6V。根据串联电路中电压的规律：灯泡L 两端的电压是U=U-3V=3V；灯泡L 两
1 1 3
端的电压U=U-4V=2V；灯泡L 两端的电压U=4V-U=1V。
2 2 2 1
11.【答案】(1)(2)(3)答案如下图所示；(4)L；(5)L、L；(6)并
2 1 2宇轩在线资源中心 shop256921660.taobao.com
【解析】图中两灯泡并联，可以用“假设法”判断圆圈中的电表；图中电流流向如下图所示，根据“正
进、负出”可以标出电流表、电压表的正负极；根据电流的流向还可以判断出电流各部分电流的流向；电
流表接到了L 所在支路测量通过L 的电流，电压表并联到了电源两端，也并到了L 的两端和L 的两端为
2 2 1 2
并联所以测量的是L、L 的电压。
1 2

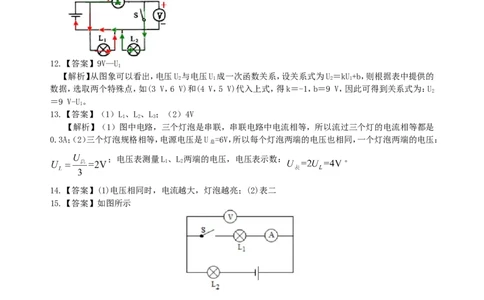

12.【答案】9V—U
1
【解析】从图象可以看出，电压U 与电压U 成一次函数关系，设关系式为U＝kU+b，则根据表中提供的
2 1 2 1
数据，选取两个特殊点，如(3 V，6 V)和(4 V，5 V)代入上式，得k＝-1，b＝9 V，因此可得到关系式为：U
2
＝9 V-U。
1
13.【答案】（1）L、L、L；（2）4V
1 2 3
【解析】（1）图中电路，三个灯泡是串联，串联电路中电流相等，所以流过三个灯的电流相等都是
0.3A；（2）三个灯泡规格相等，电源电压是U =6V，所以每个灯泡两端的电压也相同，一个灯泡两端的电压：
总
；电压表测量L、L 两端的电压，电压表示数： 。
1 2
14.【答案】(1)电压相同时，电流越大，灯泡越亮；(2)表二
15.【答案】如图所示
【解析】从电源正极开始依次串联灯泡L、开关、灯泡L 以及电流表，然后回到电源负极，电压表与灯
2 1
泡L 和电流表的两端；如图所示。
