让更多的孩子得到更好的教育
【巩固练习】
一、选择：
1. 有关电路中的电流正确的说法是（ ）
A．电流从正极流出时最大，回到负极时最小
B．用电器工作时会消耗电流，从而使电流减小
C．在并联电路中，干路上的电流比任一支路上的电流都大
D．在串联电路中，流过用电器的电流比流过导线的电流大
2.有L 和L 两只灯泡串联在电路中，闭合开关后发现L 很亮，L 很暗， 那么（ ）
1 2 1 2

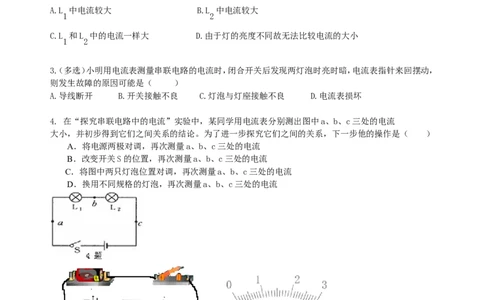

A.L 中电流较大 B.L 中电流较大
1 2
C.L 和L 中的电流一样大 D.由于灯的亮度不同故无法比较电流的大小
1 2
3.（多选）小明用电流表测量串联电路的电流时，闭合开关后发现两灯泡时亮时暗，电流表指针来回摆动，
则发生故障的原因可能是（ ）
A.导线断开 B.开关接触不良 C.灯泡与灯座接触不良 D.电流表损坏
4. 在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流
大小，并初步得到它们之间关系的结论。为了进一步探究它们之间的关系，下一步他的操作是（ ）
A．将电源两极对调，再次测量a、b、c三处的电流
B．改变开关S的位置，再次测量a、b、c三处的电流
C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流
D．换用不同规格的灯泡，再次测量a、b、c三处的电流
5. 如图甲所示，L 和L 是两只完全相同的灯泡，闭合开关S后，电流表的示数如图乙所示，则通过L 的
１ ２ １
电流为（ ）
A.0.5 A B.0.25 A C.2.5 A D.1.25 A
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共5页让更多的孩子得到更好的教育
6. 如图所示，开关闭合时电流表示数为0.4A，若通过L 的电流为I，通过L 的电流为I，则（ ）
1 1 2 2
A．I=I =0.4A B．I=I =0.2A C．I=0.4A I=0A D．I=0 I=0.4A
1 2 1 2 1 2 1 2
二、填空

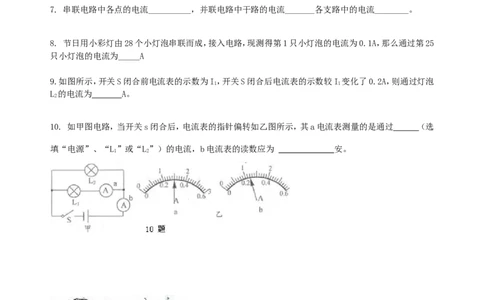

7. 串联电路中各点的电流__________，并联电路中干路的电流_______各支路中的电流________。
8. 节日用小彩灯由28个小灯泡串联而成，接入电路，现测得第1只小灯泡的电流为0.1A，那么通过第25
只小灯泡的电流为_____A
9.如图所示，开关S闭合前电流表的示数为I，开关S闭合后电流表的示数较I 变化了0.2A，则通过灯泡
1 1
L 的电流为 A。
2
10. 如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其a电流表测量的是通过 （选
填“电源”、“L”或“L”）的电流，b电流表的读数应为 安。
1 2
11. 如图甲是小亮同学测量并联电路的总电流时连接的电路：
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共5页让更多的孩子得到更好的教育
（1）请你在a，b导线中撤掉一根多余的导线，使电路符合实验要求。你选择撤掉的是 导线。
（2）撤掉多余的导线后．闭合开关，电流表的读数如图乙，其读数是 。
12. 某同学家有一台工作电流为700毫安的电冰箱，一台彩色电视机的工作电流为380毫安，一个热水器
工作时的电流为2.5安，当这三个用电器同时工作时，电路中的电流强度是 A。
三、综合应用
13. 【高清课堂：《电流》】电流表分别测通过谁的电流呢？

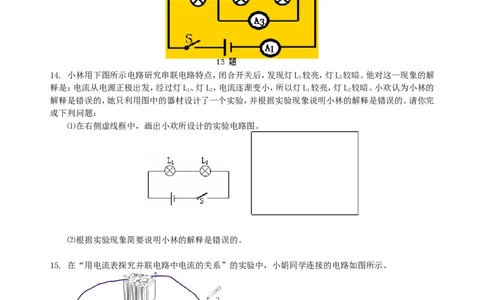

14. 小林用下图所示电路研究串联电路特点，闭合开关后，发现灯L 较亮，灯L 较暗。他对这一现象的解
1 2
释是：电流从电源正极出发，经过灯L、灯L，电流逐渐变小，所以灯L 较亮，灯L 较暗。小欢认为小林的
1 2 1 2
解释是错误的，她只利用图中的器材设计了一个实验，并根据实验现象说明小林的解释是错误的。请你完
成下列问题：
⑴在右侧虚线框中，画出小欢所设计的实验电路图。
⑵根据实验现象简要说明小林的解释是错误的。
15. 在“用电流表探究并联电路中电流的关系”的实验中，小娟同学连接的电路如图所示。
（1）闭合开关后观察到的现象是： 。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共5页让更多的孩子得到更好的教育
（2）针对上述现象只改动一根导线使电路正常，并且能根据三只电流表示数，得出干路和支路的电流关系。
（要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）
【答案与解析】
一、选择
1.【答案】C
【解析】串联电路中电流处处相等，并联电路中干路电路等于各支路电流之和。所以答案C正确。
2.【答案】C
【解析】串联电路中电流处处相等，电流大小和灯泡的亮、暗没有关系。
3.【答案】BC

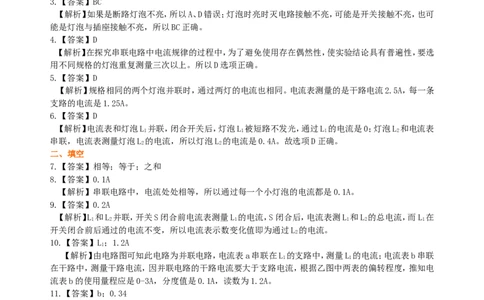

【解析】如果是断路灯泡不亮，所以A、D错误；灯泡时亮时灭电路接触不亮，可能是开关接触不亮，也可
能是灯泡与插座接触不亮，所以BC正确。
4.【答案】D
【解析】在探究串联电路中电流规律的过程中，为了避免使用存在偶然性，使实验结论具有普遍性，要选
用不同规格的灯泡重复测量三次以上。所以D选项正确。
5.【答案】D
【解析】规格相同的两个灯泡并联时，通过两灯的电流也相同。电流表测量的是干路电流2.5A，每一条
支路的电流是1.25A。
6.【答案】D
【解析】电流表和灯泡L 并联，闭合开关后，灯泡L 被短路不发光，通过L 的电流是0；灯泡L 和电流表
1 1 1 2
串联，电流表测量灯泡L 的电流，所以灯泡L 的电流是0.4A。故选项D正确。
2 2
二、填空
7.【答案】相等；等于；之和
8.【答案】0.1A
【解析】串联电路中，电流处处相等，所以通过每一个小灯泡的电流都是0.1A。
9.【答案】0.2A
【解析】L 和L 并联，开关S闭合前电流表测量L 的电流，S闭合后，电流表测L 和L 的总电流，而L 在
1 2 1 1 2 1
开关闭合前后通过的电流不变，所以电流表示数变化值即为通过L 的电流。
2
10.【答案】L；1.2A
1
【解析】由电路图可知此电路为并联电路，电流表a串联在L 的支路中，测量L 的电流；电流表b串联
1 1
在干路中，测量干路电流，因并联电路的干路电流要大于支路电流，根据乙图中两表的偏转程度，推知电
流表b的使用量程应是0-3A，分度值是0.1A，读数为1.2A。
11.【答案】b；0.34
【解析】去掉a导线后，用笔尖在实物图中沿着电流方向依次划过，发现电流表两接线同时接在一个接
线柱上了，这样电流表没有接入电路，不符合题设，因此应去掉b导线，电流表接到了干路上；观察图乙，
根据电流表的量程和偏转刻度，读出电流表示数是0.34A。
12.【答案】3.58A
【解析】家庭电路的用电器都是并联的，根据并联电路电流规律，总电流等于各支路电流之和，所以，
三个用电器同时工作时的总电流是通过三个用电器的电流之和3.58A。
三、综合应用
13.【答案】A 测量L、L、L 的电流；A 测量L、L ；A 测量L、L
1 1 2 3 2 2 3 3 1 2
14.【答案】电路图如图所示。根据电路图连接好电路，开关闭合，观察两个灯泡的亮度，发现L 和L 的亮
1 2
度与小林的实验结果相同，但此时电流先经过L 再经过L，因此小林的结论是错误的。
2 1
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共5页让更多的孩子得到更好的教育
15.【答案】(1) L 亮、L 不亮，A 无示数，AA 有示数
1 2 2 1 3
(2)
