识别串联电路和并联电路
一、选择题：
2、如图所示，要使灯泡L 、L 并联在电路中，则三个开关的断开、闭合情况是（ ）
1 2
A．S 、S 闭合，S 断开 B．S 、S 闭合，S 断开
1 3 2 2 3 1
C．S 闭合，S 、S 断开 D．S 闭合，S 、S 断开
2 1 3 1 2 3
（2） （3） （4） （5）
3、如图所示电路，要使灯泡L 和L 组成串联电路，应该（ ）
1 2
A．只闭合S B．只闭合S C．同时闭合S 和S D．同时闭合S 和S
3 2 1 2 1 3
4、如图所示的电路中，使两盏灯都有电流流过的操作是（ ）
A．开关S 、S 、S 都闭合B．只闭合开关S 、S C．只闭合开关S D．只闭合开关S
1 2 3 2 3 2 1
5、如图所示电路，要使灯泡L 和L 组成并联电路，应该（ ）
1 2
A．只闭合S B．只闭合S C．同时闭合S 和S D．同时闭合S 和S
3 1 1 2 2 3

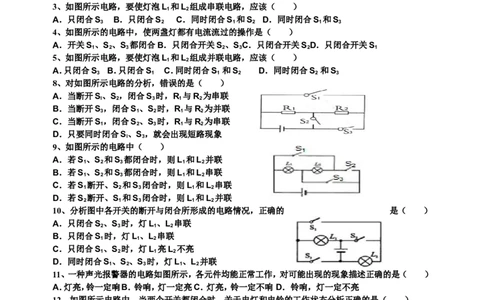

8、对如图所示电路的分析，错误的是（ ）
A．当断开S、S ，闭合S 时，R 与R 为串联
l 2 3 1 2
B．当断开S ，闭合S 、S 时，R 与R 为并联
3 1 2 1 2
C．当断开S ，闭合S 、S 时，R 与R 为串联
1 2 3 1 2
D．只要同时闭合S、S ，就会出现短路现象
l 3
9、如图所示的电路中（ ）
A．若S 、S 和S 都闭合时，则L 和L 并联
1 2 3 1 2
B．若S 、S 和S 都闭合时，则L 和L 串联
1 2 3 1 2
C．若S 断开、S 和S 闭合时，则L 和L 串联
1 2 3 1 2
D．若S 断开、S 和S 闭合时，则L 和L 并联
2 1 3 1 2
10、分析图中各开关的断开与闭合所形成的电路情况，正确的 是（ ）
A．只闭合S 、S 时，灯L 、L 串联
2 3 1 2
B．只闭合S 时，灯L 、L 串联
1 1 2
C．只闭合S 、S 时，灯L 亮L 不亮
1 2 1 2
D．同时闭合S 、S 、S 时，灯L 、L 并联
1 2 3 1 2
11、一种声光报警器的电路如图所示，各元件均能正常工作，对可能出现的现象描述正确的是（ ）
A．灯亮，铃一定响B．铃响，灯一定亮C．灯亮，铃一定不响 D．铃响，灯一定不亮
12、如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是（ ）
A．电灯亮，电铃响 B．电灯亮，电铃不响C．电灯不亮，电铃响 D．电灯不亮，电铃不响
（11） （12） （13） （14）
13、如图所示的电路，耍使灯L 和L 并联、应当（ ）
1 2
A．闭合s 和s ，断开s B．闭合s 和s ，断开s
1 2 3 1 3 2
C．闭合s 和s ，断开s D．闭合s 、s 和s
2 3 1 1 2 3
14、在如图所示的电路中，为使灯L 与L 并联，应（ ）
1 2
1A．闭合开关S 、S ，断开S B．闭合开关S 、S ，断开S
1 2 3 1 3 2
C．闭合开关S 、S ，断开S D．同时闭合开关S 、S 、S
2 3 1 1 2 3
16、如图所示的四个电路图中，各开关都闭合后，灯泡L 与L 串联的是（ ）
1 2
A． B． C． D．
17、在如图所示的各电路图中，能反映出L、L 并联，开关S断开后L 仍能发光的是（ ）
l 2 1
A． B． C． D．

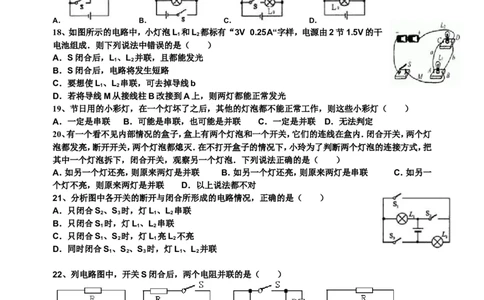

18、如图所示的电路中，小灯泡L 和L 都标有“3V 0.25A“字样，电源由2节1.5V的干
1 2
电池组成．则下列说法中错误的是（ ）
A．S闭合后，L 、L 并联，且都能发光
1 2
B．S闭合后，电路将发生短路
C．要想使L 、L 串联，可去掉导线b
1 2
D．若将导线M从接线柱B改接到A上，则两灯都能正常发光
19、节日用的小彩灯，在一个灯坏了之后，其他的灯泡都不能正常工作，则这些小彩灯（ ）
A．一定是串联 B．可能是串联，也可能是并联 C．一定是并联 D．无法判定
20、有一个看不见内部情况的盒子，盒上有两个灯泡和一个开关，它们的连线在盒内．闭合开关，两个灯
泡都发亮，断开开关，两个灯泡都熄灭．在不打开盒子的情况下，小玲为了判断两个灯泡的连接方式，把
其中一个灯泡拆下，闭合开关，观察另一个灯泡．下列说法正确的是（ ）
A．如另一个灯还亮，则原来两灯是并联 B．如另一个灯还亮，则原来两灯是串联 C．如另一
个灯不亮，则原来两灯是并联 D．以上说法都不对
21、分析图中各开关的断开与闭合所形成的电路情况，正确的是（ ）
A．只闭合S 、S 时，灯L 、L 串联
2 3 1 2
B．只闭合S 时，灯L 、L 串联
1 1 2
C．只闭合S 、S 时，灯L 亮L 不亮
1 2 1 2
D．同时闭合S 、S 、S 时，灯L 、L 并联
1 2 3 1 2
22、列电路图中，开关S闭合后，两个电阻并联的是（ ）
A B C D
23、对如图所示电路的分析，错误的是（ ）
A．当断开S、S ，闭合S 时，R 与R 为串联
l 2 3 1 2
B．当断开S ，闭合S 、S 时，R 与R 为并联
3 1 2 1 2
C．当断开S ，闭合S 、S 时，R 与R 为串联
1 2 3 1 2
D．只要同时闭合S、S ，就会出现短路现象
l 3
24、如图所示的电路中，使两盏灯都有电流流过的操作是（ ）
A．开关S 、S 、S 都闭合 B．只闭合开关S 、S
1 2 3 2 3
2C．只闭合开关S D．只闭合开关S
2 1
25、一般家庭的卫生间都要安装照明灯和换气扇．使用时，有时需要各自独立工作，有时需要它们同时
工作．评价图5所示的电路，你认为符合上述要求的是（ ）
A． B．
C． D．
26
、 如
图所示的电路中，要使电阻R 和R 组成并联电路，则应将（ ）
1 2
A．S 闭合，S 、S 断开 B．S 闭合，S、S 断开
2 1 3 3 l 2
C．S、S 闭合，S 断开 D．S 、S 闭合，S断开
l 2 3 2 3 l
27、关于生活中的一些电路连接，下列判断不正确的是（ ）
A．节日的夜晚，装扮秦淮河畔小树的小彩灯是串联的
B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的
D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开
关、光控开关及灯是串联的
28、如图所示的电路中，灯泡L 、L 规格相同，要使L 、L 同时发光，下列做法可行的是（ ）
1 2 1 2
A．只闭合S B．同时闭合S 、S
2 1 2
C．同时闭合S 、S D．同时闭合S 、S
1 3 2 3
30、用一个开关控制两个灯，这两个灯的连接方式（ ）
A．一定是串联 B．一定是并联
C．可能串联，也可能并联 D．串联、并联都不行
31、家用电吹风机的电路如图所示，其中电热丝通电后会发热，电动机通电后会送风，拨动选
择开关S时，下列说法正确的是（ ）
A．接通1，2时电吹风出凉风 B．接通1，2时电吹风出热风
C．接通2，3时电吹风出热风 D．接通3，4时电吹风出凉风
32、要使图中的两盏电灯L 和L 并联，则开关S 、S 和S 应（ ）
1 2 1 2 3
A．S 接通，S 、S 断开 B．S 接通，S 和S 断开
3 1 2 2 1 3
C．S 、S 接通，S 断开 D．S 、S 接通，S 断开
1 2 3 1 3 2
33、把一个电池组、两盏电灯和一个开关用导线连接起来，使两盏电灯发光，这时断开开关，
下列判断正确的是（ ）
A．若两灯都不亮，则这两盏灯一定是串联 B．若两灯都不亮，则这两盏灯一定是并联的
C．若只有一盏灯亮，则这两盏灯一定是串联的 D．若只有一盏灯亮，则这两盏灯一定是并联的
35、击剑比赛中，甲的剑击中乙的导电服，乙头顶上的指示灯就会亮；乙的剑击中甲的导电服，甲头顶上
的指示灯就会亮．这里剑相当于“开关”，选项中能反映上述比赛原理的电路图是（ ）
A． B． C． D．
36、如图所示的电路中，开关只控制灯L 的电路是（ ）
2
3A． B． C． D．
37、教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温．在使用投影仪时，要求先启动带动
风扇的电动机，再使灯泡发光；如果风扇不启动，灯泡就不能发光．如图所示的电路图中能符合要求的
是（ ）
A． B． C． D．
38、如图甲所示，家庭照明灯的一种按键开头上有一个指示灯，在实际使用中发现，当开关闭合时，只有
照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱的光，以便夜间显示开关的位置．据此开关的
控制特性，能正确表示照明灯（L ）和指示灯（L ）连接方式的电路图是图中的（
1 2
A B C D
39、小汽车司机前仪表盘上大都有一个用来提醒司机车门是否关好的指示灯，若四个车门中任意一个
车门（相当于开关）未关好，该指示灯会发光．在如图所示的电路中，你认为符合要求的是：（ ）
A B C D
40、小轿车的仪表盘上，有一个显示汽车车门关闭状况的指示灯．只要四个车门中有一个没关闭（此时
装在车门上的电路开关处于断开），指示灯就发光提醒．下面四个电路中，能体现该装置工作原理的是（
）
A． B C． D．
41、如图是一种声光报警器的电路图，闭合开关s 和s 后会出现（ ）
1 2
A．灯亮、铃响 B．灯亮，铃不响
C．灯不亮，铃响 D．灯不亮，铃不响
42、某机要室大门是由电动机控制的，钥匙（电路开关）分别由两名工作人员保管，单把钥匙无法打开．
4图中符合要求的电路是（ ）
A． B． C． D．
43、汽车中有如图所示的电路．电路中上端带金属细杆的金属滑块M与J两侧金属弹簧相连并接入电
路中，M与弹簧套在光滑绝缘的水平细杆上，汽车静止时，M上的金属细杆与红、绿灯下端的触头都不
接触，当汽车向前启动时（ ）
A．红、绿灯都亮 B．红、绿灯都不亮
C．红灯亮，绿灯不亮 D．红灯不亮，绿灯亮
44、教室走廊里的电灯是由对声和光敏感的开关控制着的，“光控”开关只会在夜间闭合，“声控”开
关在有声音的时候自动闭合，过一会又自动断开，这样电灯只会在夜晚有声音时才会亮．以下四个电路
图符合要求的是（ ）
A． B． C． D．
45、投影机的光源是强光灯泡，发光时必须用风扇给它降温．现想设计投影仪的电路，要求带动风扇的
电动机选启动后，灯泡才可以发光；电动机未启动，灯泡不可以发光．图中符合设计要求的是（ ）
A． B． C． D．
46、抽油烟机装有照明灯和排气扇．使用中，有时需要它们单独工作，有时需要它们同时工作．如图所示
的四个电路中，你认为符合上述要求的是（ ）
A． B． C． D．
47、为了生活方便，卧室里的同一个照明灯通常用两个开关控制．一个安装在进门处，另一个在床头附
近，操作任意一个开关均可以开灯、关灯．下面四幅图是小明用电池作为电源设计的四个电路模型，能
满足要求的是（ ）
A． B． C． D．
49、火车的车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢
中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，如图所示，提醒旅客厕所内都有
5人．你认为最符合上述要求的电路图是（ ）
A． B． C． D．
50、家用电熨斗为适应不同衣料的熨烫，设计了调整温度的多挡开关． 使用时转动旋钮即可使熨斗加
热到所需的温度．图是电熨斗的电路图．旋转多挡开关可以改变1、2、3、4之间的连接情况．现将开关置
于温度最高挡，这时，1、2、3、4之间的连接是图5中的哪一幅（ ）
A． B． C．D．
1、如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会
同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为 ；司机所拨动的这根横杆
就相当于电路中的 ．
2、电与我们生活息息相关，一般家用电器通常以 联的方式接入电路．家庭电路中照明灯
泡与控制它的开关之间是 联的，电冰箱、电视机、电灯等用电器的连接方式是 联；教室里的电
风扇与日光灯是 联，电风扇正常工作时电压为 V．路灯给市民出行带来方便，给城市增添异
彩．我们发现同排路灯即使一盏灯烧了，其它仍然亮着，这是因为各盏路灯间的连接方式是
（选填“串联”或“并联”）；
3、如图是电冰箱的简化电路图．图中L是电冰箱内的照明灯，M是压缩机用的电动机．开关
S 、S 都闭合时，L与M （选填“串联”或“并联”）．S 、S 中属于温控开关的是
1 2 1 2
．
4、如图是简化了的电冰箱的电路图．图中M是压缩机的
电动机，L是电冰箱内 部的照晚灯．当电冰箱接入电
路后，关闭了电冰箱的门时，开关 S 与S 的状态是
1 2
；当又打开正在工作的电冰箱门时，开关S 与S 的状态
1 2
是 ．
5、在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的．它们的连接方式是
联，原因是它们 （选填“能”或“不能”）独立工作．
6、二极管是电子电路的重要元件，它的电路符号为 ，当电流从它A端流入时，二极管的电
阻很小，可视为二极管短路．当电流从它B端流入时，二极管的电阻很大，可视为二极管断路．
（1）如图灯L 、L 的连接方式是
1 2
（串联还是并联）；（2）当开关S闭合后，L （亮或不亮）．
2
7、小明家新安装了一台浴霸，供浴室照明和取暖使用，浴霸是由1个照明灯和4个取暖灯组
6成的，照明灯和取暖灯可以单独使用，它们是 联，打开取暖灯一段时间后，浴室内空气的内能将
（填“变大”“变小”或“不变”），为了安全 （填“能”或“不能”）用湿手触摸开关．
8、如图所示的电路，不允许同时闭合的开关是 ，若要L 与L 构成并联电路，应闭合的开关是
1 2
，若只闭合S ，则 灯发光．
1
9、路灯总是同时亮，同时灭，它们的连接方式一定是 联的；它们所消耗的电能可以用
表来测量．
10、如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电
热丝．将插头插入插座，若只闭合开关S，电吹风吹出的是 风；若将开关S、S 都闭合，
l l 2
电吹风吹出的是 风．（热/冷）
12、现在许多宾馆都利用房卡取电，只有把房卡插入槽中，房间内的用电器才能使用．房卡的
作用相当于家庭电路中的 ，房间里各用电器之间是 的．
13、小宇打开家中的冰箱门，看到冰箱内的指示灯亮着，而压缩机并没有工作，从而他判断出冰箱内的
指示灯和压缩机是 （填“串联”或“并联”）的；当他打开冷冻室的门时，看以侧壁上有很多霜，
这是水蒸气 （填物态变化的名称）形成的，当他拿起湿抹布去擦时，抹布却粘在了侧壁上，这是
因为抹布上的水 （填物态变化的名称）形成的．
14、如图所示，若将某一导体接到电路A、B之间，则导体与灯泡是 联的．如果将不同
的导体分别接到A、B之间，闭合开关，可通过观察、比较灯泡的 来判断不同导体
电阻的大小；若两个导体的电阻差异不大，则必须用 表替换灯泡，作更为准确的
判断．
15、如图所示，当开关 闭合，其它开关断开时，L 、L 串联；当开关 闭合，其它
1 2
开关断开时L 、L 并联．
1 2
16、家庭电路中，电饭锅和其它用电器之间是 联的；电饭锅是利用电流的 效应
工作的． 家用电器通常是以 的方式接入电路．电暖器主要利用电流的 效应来
工作；电磁起重机主要利用电流的 效应来工作．
17、双筒洗衣机分洗涤筒和脱水筒，分别由两个电动机来带动，这两个电动机应该是 联的．（填
“串”或“并”） 家庭电路中各用电器与插座都是 联的，
18、如图：要使灯L 、L 组成串联电路，则应闭合开关 ；要使灯L 、L 组成并联电路，
1 2 1 2
则应闭合开关 ．开关
不能同时闭合，原因是 ．
1、在学习电路的连接方式内容时，老师带了-个如图所示的教学示教板，外观上只能看到两个灯泡和一
7个开关，王亮同学感到好奇，乘老师不注意，将开关合上，结果看到两个小灯泡都发光，-时无法确定电
路是串联还是并联，仔细观察发现有一处接头露在外面，以下两种简单判断方法是否可行？请你在表中
空格填写“可行”或“不可行”．
方法 操作 现象 结论 方法是否可行
方法1 把其中一灯泡从灯座中取下 另一灯熄灭 两灯一定是串联
方法2 把接线头拧开使电线断开 两灯熄灭 两灯一定是串联
2、某校建教学楼、实验楼、图书馆接各一幢，每幢楼需要安装一个电铃，以便传递作息时间的信息，要求
三个电铃用一个单刀多掷开关控制，同时每个电铃的工作互不影响，请你设计一个电路的原理图，电路
元件从图中选取．（导线用笔画线表示）
3、黑盒问题：某实验装置面板上有三个接线柱A、B、C和电灯、电铃各一个，如图所示．用导线连接A、
B，铃响灯亮；用导线连接A、C，铃更响，灯不亮；用导线连接B、C，铃不响，灯不亮．试画出此装置的内
部电路图．
8
