二、电路连接的基本方式
一．用电器的串并联（4题）
二．辨析电路的串并联（5题）
三．开关在串并联电路中的作用（6题）
四．根据描述判断电路的连接是否正确（8题）
五．串并联电路的设计（5题）
一．用电器的串并联

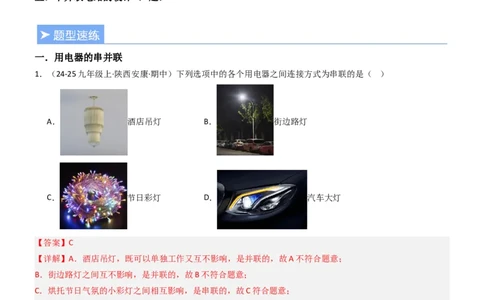

1．（24-25九年级上·陕西安康·期中）下列选项中的各个用电器之间连接方式为串联的是（ ）
A． 酒店吊灯 B． 街边路灯
C． 节日彩灯 D． 汽车大灯
【答案】C
【详解】A．酒店吊灯，既可以单独工作又互不影响，是并联的，故A不符合题意；
B．街边路灯之间互不影响，是并联的，故B不符合题意；
C．烘托节日气氛的小彩灯之间相互影响，是串联的，故C符合题意；
D．汽车大灯既可以单独工作又互不影响，是并联的，故D不符合题意。
故选C。
2．（24-25九年级上·四川成都·期中）下列关于串、并联电路的说法中正确的是（ ）
A．家庭电路中电冰箱与电视机之间一定是并联的
B．马路上的路灯串成一串，是串联电路
C．闭合开关两灯都亮，断开开关两灯都灭，则两灯一定是串联的
D．两用电器电流相等，这两用电器一定是串联
【答案】A【详解】A．在家庭电路中，各个用电器之间需要独立工作，互不影响，因此它们之间一定是并联的。这样，即
使一个用电器关闭或出现故障，其他用电器仍然可以正常工作。所以，家庭电路中电冰箱与电视机之间一定是
并联的，故A正确；
B．马路上的路灯虽然看起来是串成一串的，但实际上它们之间也是并联的。这是因为如果其中一个路灯损坏，
其他路灯仍然可以正常工作，互不影响。故B错误；
C．闭合开关两灯都亮，断开开关两灯都灭，这并不能说明两灯一定是串联的。因为即使是并联电路，如果开关
位于干路上，那么闭合开关时两灯也会同时亮，断开开关时两灯也会同时灭。故C错误；
D．两用电器电流相等，这并不能说明这两用电器一定是串联的。在并联电路中，如果两个用电器的规格（如
电阻、功率等）完全相同，那么它们各自的电流也会相等。因此，电流相等并不能作为判断串、并联电路的唯
一依据。故D错误。
故选A 。

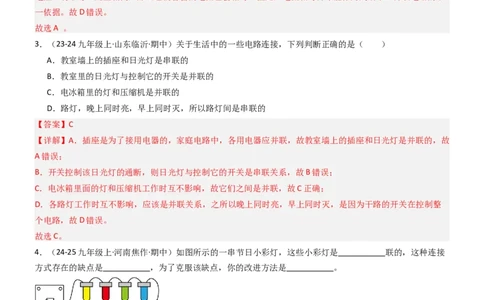

3．（23-24九年级上·山东临沂·期中）关于生活中的一些电路连接，下列判断正确的是（ ）
A．教室墙上的插座和日光灯是串联的
B．教室里的日光灯与控制它的开关是并联的
C．电冰箱里的灯和压缩机是并联的
D．路灯，晚上同时亮，早上同时灭，所以路灯间是串联的
【答案】C
【详解】A．插座是为了接用电器的，家庭电路中，各用电器应并联，故教室墙上的插座和日光灯是并联的，故
A错误；
B．开关控制该日光灯的通断，则日光灯与控制它的开关是串联关系，故B错误；
C．电冰箱里面的灯和压缩机工作时互不影响，故它们之间是并联，故C正确；
D．各路灯工作时互不影响，应该是并联关系，之所以晚上同时亮，早上同时灭，是因为干路的开关在控制整
个电路，故D错误。
故选C。
4．（24-25九年级上·河南焦作·期中）如图所示的一串节日小彩灯，这些小彩灯是 联的，这种连接
方式存在的缺点是 ，为了克服该缺点，你的改进方法是 。
【答案】 串 其中一个小灯泡断路会导致整串灯泡都熄灭 将小灯泡两个两个并联后再串联起来接
入电路中
【详解】[1]由图可知，电流只有一个回路，所以电路是串联电路。
[2][3]串联电路用电器之间相互影响，一个灯泡断路会导致整个电路处于断路状态，所有灯泡都不能发光，而并
联电路各支路间互不影响，所以改进方法是：将灯泡两个两个并联后再串联起来。二．辨析电路的串并联
5．（25-26九年级上·辽宁沈阳·开学考试）如图所示的电路中，开关S闭合后三盏灯 、 、 属于并联的是
（）
A． B． C． D．
【答案】A
【详解】A．电流从电源正极流出后，分成三条支路：一条支路经过L ，一条支路经过L ，一条支路经过L ，然
1 2 3
后三条支路的电流汇合，最后回到电源负极。三盏灯的两端分别直接连接在一起，各自独立工作，属于并联，
符合要求，故A符合题意；
B．电流从电源正极流出，依次经过L 、L 、L ，最后回到电源负极，三盏灯是串联，不符合并联要求，故B不
3 2 1
符合题意；
C．电流从电源正极流出后，经过L ，分成两条支路：一条支路经过L ，另一条支路经过L ，然后这两条支路的
2 1 3
电流汇合，最后回到电源负极。此时L 与L 并联，再与L 串联，不是三盏灯并联，不符合要求，故C不符合题
1 3 2
意；
D．电流从电源正极流出后，分成两条支路：一条支路依次经过L 、L ，另一条支路经过L ，然后这两条支路的
3 1 2
电流汇合，最后回到电源负极。此时L 与L 串联，再与L 并联，不是三盏灯并联，不符合要求，故D不符合题
1 3 2
意。
故选 A。

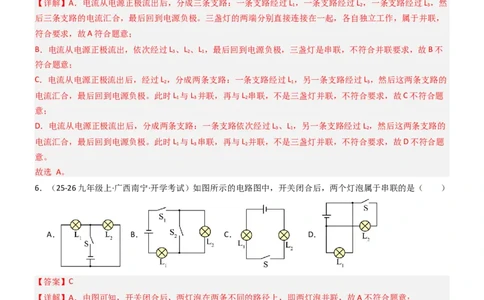

6．（25-26九年级上·广西南宁·开学考试）如图所示的电路图中，开关闭合后，两个灯泡属于串联的是（ ）
A． B． C． D．
【答案】C
【详解】A．由图可知，开关闭合后，两灯泡在两条不同的路径上，即两灯泡并联，故A不符合题意；
B．由图可知，两开关都闭合时，开关S 把灯泡L 短路，电路中只有L ，故B不符合题意；
2 2 1
C．由图可知，开关闭合后，两灯泡依次相连，即两灯泡串联，故C符合题意；
D．由图可知，开关闭合后，两灯泡在两条不同的路径上，即两灯泡并联，故D不符合题意。
故选C。
7．（24-25九年级上·安徽马鞍山·期末）如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当
开关S闭合时，可能出现的现象是（ ）A．L 不亮，L 亮 B．L 和L 都亮 C．L 不亮，L 亮 D．L 和L 都不亮
1 2 1 2 2 1 1 2
【答案】A
【详解】当开关S断开时，两个灯泡串联，所以两个灯泡都发光；当开关闭合后，L 被短路，不能发光，只有L
1 2
在电路中，所以只有L 亮，故A符合题意，BCD不符合题意。
2
故选A。

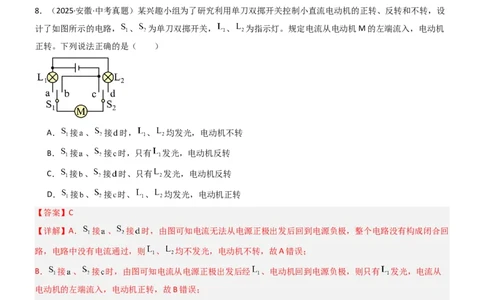

8．（2025·安徽·中考真题）某兴趣小组为了研究利用单刀双掷开关控制小直流电动机的正转、反转和不转，设
计了如图所示的电路， 、 为单刀双掷开关， 、 为指示灯。规定电流从电动机M的左端流入，电动机
正转。下列说法正确的是（ ）
A． 接 、 接 时， 、 均发光，电动机不转
B． 接 、 接 时，只有 发光，电动机反转
C． 接 、 接 时、只有 发光，电动机反转
D． 接 、 接 时、 、 均发光，电动机正转
【答案】C
【详解】A． 接 、 接 时，由图可知电流无法从电源正极出发后回到电源负极，整个电路没有构成闭合回
路，电路中没有电流通过，则 、 均不发光，电动机不转，故A错误；
B． 接 、 接 时，由图可知电流从电源正极出发后经 、电动机回到电源负极，则只有 发光，电流从
电动机的左端流入，电动机正转，故B错误；
C． 接 、 接 时，由图可知电流从电源正极出发后经 、电动机回到电源负极，则只有 发光，电流从
电动机的右端流入，电动机反转，故C正确；
D． 接 、 接 时、由图可知电源没有接入电路，则 、 均不发光，电动机不转，故D错误。
故选C。
9．（25-26九年级上·黑龙江哈尔滨·开学考试）如图所示电路中，要使灯 和 连接成并联电路，只应闭合开
关 ；要使两灯连接成串联电路，应闭合开关 ，同时断开开关 。如果同时闭合开关
和 ，则会出现 故障。【答案】 S 、S S S 、S 电源短路
2 3 1 2 3
【详解】[1]在图中要使 、 并联，电流从电源正极流出后经过 进行分路，一路经过 ，另一路经过 、
，然后两路汇合共同回到电源负极，因此需闭合 、 ，断开 。
[2][3]要使两灯连接成串联电路，电流从电源的正极流出依次经过开关S 、灯泡L 、灯泡L 回到电源的负极，因
1 2 1
此应闭合开关S ，断开开关S 、S 。
1 2 3
[4]同时闭合开关 和 ，电流从电源的正极流出，直接经过导线回到电源的负极，发生电源短路。
10．下列电路中，闭合开关后，图甲中三个灯泡 联，图乙中三个灯泡 联，图丙
中三个灯泡 联．（均选填“串”或“并”）
【答案】 串 并 并
【详解】[1]图甲：电流只有一条路径，依次经过三个灯泡，为串联；
[2]图乙：电流有多条路径，三个灯泡各自独立通路，为并联；
[3]图丙：电流有多条路径，三个灯泡各自独立通路，为并联。
三．开关在串并联电路中的作用
11．（24-25九年级上·安徽安庆·期中）如图所示电路，下列说法正确的是（ ）
A．当闭合 、 ，断开 时， 、 并联 B．当闭合 、 ，断开 时， 、 串联
C．当闭合 、 ，断开 时，两灯都亮 D．当闭合 、 ，断开 时，两灯都亮
【答案】A【详解】AB．当闭合 、 ，断开 时，电流分别流经灯泡L 与L ，又在另一点汇合，再回到电源的负极，所
1 2
以L 与L 并联，故A正确，B错误；
1 2
C．当闭合 、 ，断开 时，电流从正极出发，经S 、S 直接回到负极，造成电源短路，故C错误；
2 3
D．当闭合 、 ，断开 时，只有灯L 接入电路，L 灯亮，灯L 短路，故D错误。
1 1 2
故选A。
12．（24-25九年级上·重庆·阶段练习）对于如图所示的电路分析正确的是（ ）
A．仅闭合开关 和 时，灯和铃并联，开关 只控制灯
B．仅闭合开关 时，灯和铃并联，开关 控制灯和铃
C．把开关 换成电动机，只断开开关 时，灯、电动机和铃三个并联，开关 控制整个电路
D．把开关 换成电动机，仅闭合开关 和 时，灯、电动机和铃三个并联，开关 控制电铃
【答案】D
【详解】A．仅闭合开关S 和S 时，S 把电铃和S 短接，只有灯泡接入电路中，故A错误；
2 4 4 2
B．仅闭合开关S 时，灯和铃串联，开关S 控制灯和铃，故B错误；
2 2
C．把开关S 换成电动机，只断开开关S 时，电流的路径有三条，电流分别通过灯、电铃和电动机，所以电路
2 3
为灯、电铃和电动机并联，开关S 只控制灯和电铃，故C错误；
4
D．把开关S 换成电动机，仅闭合开关S 和S 时，电流的路径有三条，电流分别通过灯、电铃和电动机，所以
3 1 4
电路为灯、电铃和电动机并联，S 在干路，控制所有用电器，S 与电铃串联，只控制电铃，故D正确。
4 1
故选D。
13．（2024·湖南怀化·模拟预测）如图所示，能使两灯都亮的连接方式是（ ）
A．闭合S B．闭合S 、S
1 2 3
C．闭合S 、S D．闭合S 、S
1 2 1 3
【答案】D
【详解】A．闭合S ，电路为断路，两灯都不亮，故A不符合题意；
1
B．闭合S 、S ，L 短路，只有L 亮，故B不符合题意；
2 3 2 1C．闭合S 、S ，整个电路短路，两灯都不亮，会烧坏电源，故C不符合题意；
1 2
D．闭合S 、S ，两灯并联，两灯都发光，故D符合题意。
1 3
故选D。

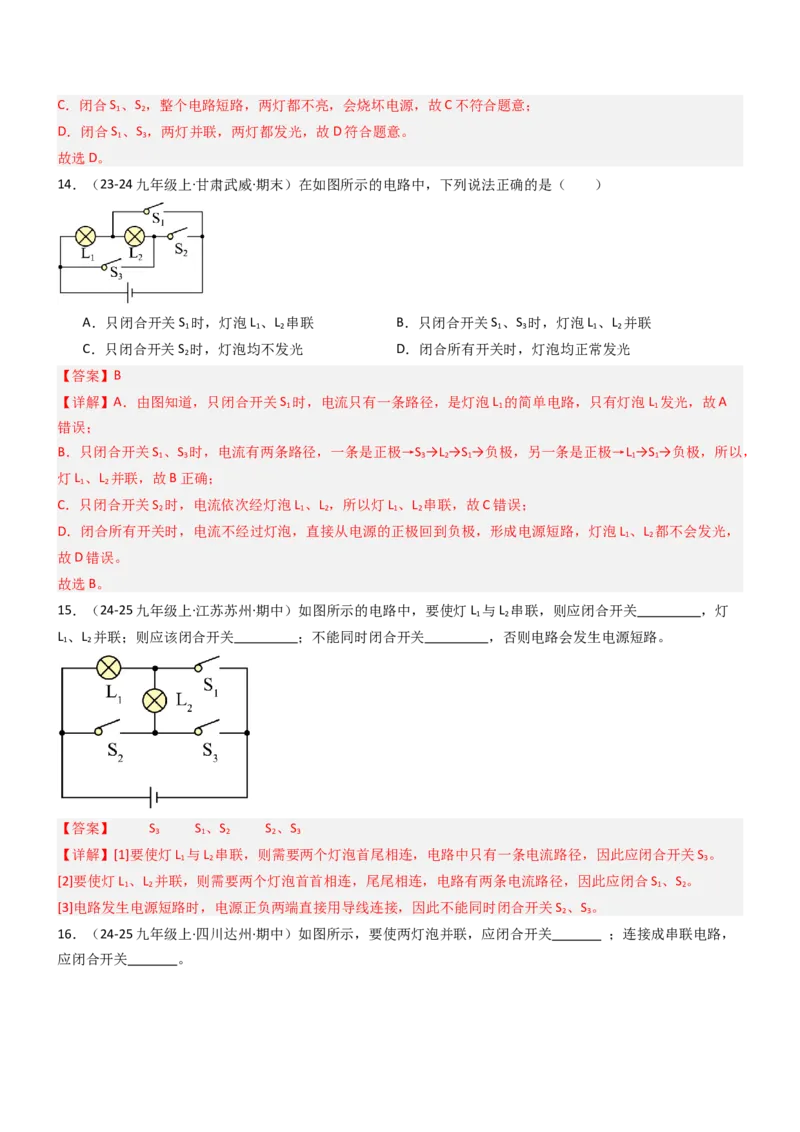

14．（23-24九年级上·甘肃武威·期末）在如图所示的电路中，下列说法正确的是（ ）
A．只闭合开关S 时，灯泡L 、L 串联 B．只闭合开关S 、S 时，灯泡L 、L 并联
1 1 2 1 3 1 2
C．只闭合开关S 时，灯泡均不发光 D．闭合所有开关时，灯泡均正常发光
2
【答案】B
【详解】A．由图知道，只闭合开关S 时，电流只有一条路径，是灯泡L 的简单电路，只有灯泡L 发光，故A
1 1 1
错误；
B．只闭合开关S 、S 时，电流有两条路径，一条是正极→S →L →S →负极，另一条是正极→L →S →负极，所以，
1 3 3 2 1 1 1
灯L 、L 并联，故B正确；
1 2
C．只闭合开关S 时，电流依次经灯泡L 、L ，所以灯L 、L 串联，故C错误；
2 1 2 1 2
D．闭合所有开关时，电流不经过灯泡，直接从电源的正极回到负极，形成电源短路，灯泡L 、L 都不会发光，
1 2
故D错误。
故选B。
15．（24-25九年级上·江苏苏州·期中）如图所示的电路中，要使灯L 与L 串联，则应闭合开关 ，灯
1 2
L 、L 并联；则应该闭合开关 ；不能同时闭合开关 ，否则电路会发生电源短路。
1 2
【答案】 S S 、S S 、S
3 1 2 2 3
【详解】[1]要使灯L 与L 串联，则需要两个灯泡首尾相连，电路中只有一条电流路径，因此应闭合开关S 。
1 2 3
[2]要使灯L 、L 并联，则需要两个灯泡首首相连，尾尾相连，电路有两条电流路径，因此应闭合S 、S 。
1 2 1 2
[3]电路发生电源短路时，电源正负两端直接用导线连接，因此不能同时闭合开关S 、S 。
2 3

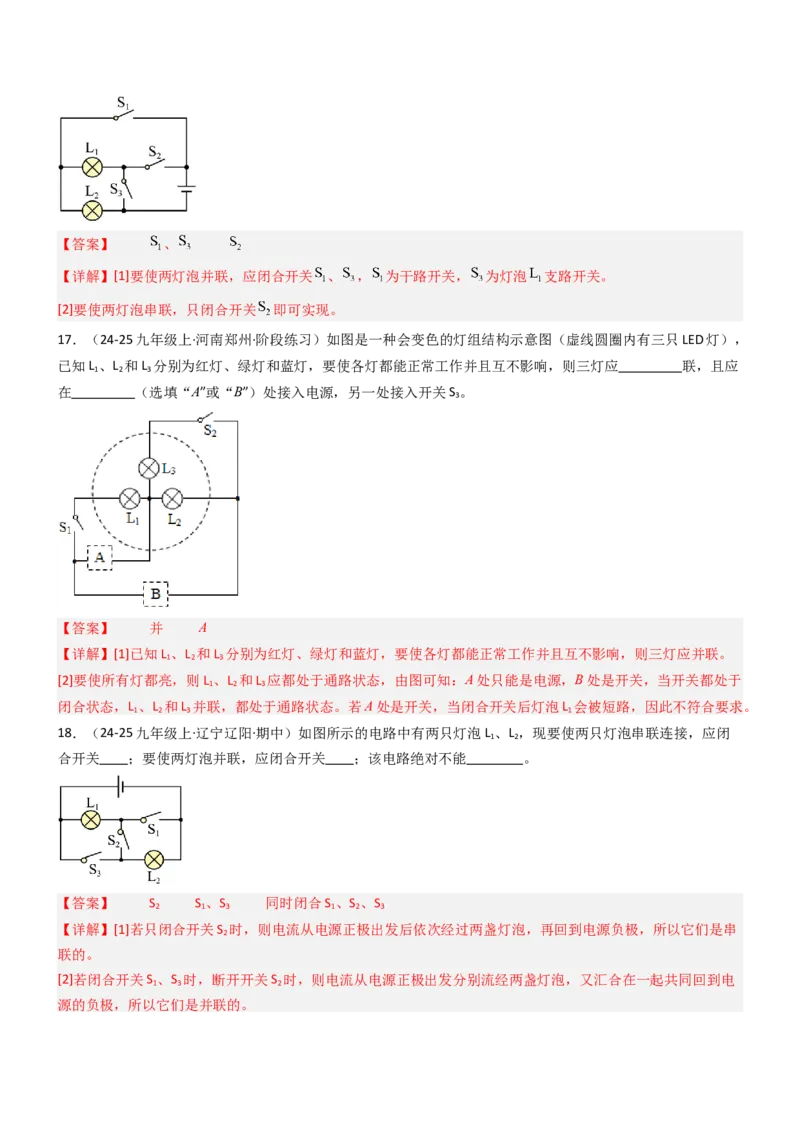

16．（24-25九年级上·四川达州·期中）如图所示，要使两灯泡并联，应闭合开关 ；连接成串联电路，
应闭合开关 。【答案】 、
【详解】[1]要使两灯泡并联，应闭合开关 、 ， 为干路开关， 为灯泡 支路开关。
[2]要使两灯泡串联，只闭合开关 即可实现。
17．（24-25九年级上·河南郑州·阶段练习）如图是一种会变色的灯组结构示意图（虚线圆圈内有三只LED灯），
已知L 、L 和L 分别为红灯、绿灯和蓝灯，要使各灯都能正常工作并且互不影响，则三灯应 联，且应
1 2 3
在 （选填“A”或“B”）处接入电源，另一处接入开关S 。
3
【答案】 并 A
【详解】[1]已知L 、L 和L 分别为红灯、绿灯和蓝灯，要使各灯都能正常工作并且互不影响，则三灯应并联。
1 2 3
[2]要使所有灯都亮，则L 、L 和L 应都处于通路状态，由图可知：A处只能是电源，B处是开关，当开关都处于
1 2 3
闭合状态，L 、L 和L 并联，都处于通路状态。若A处是开关，当闭合开关后灯泡L 会被短路，因此不符合要求。
1 2 3 1
18．（24-25九年级上·辽宁辽阳·期中）如图所示的电路中有两只灯泡L 、L ，现要使两只灯泡串联连接，应闭
1 2
合开关 ；要使两灯泡并联，应闭合开关 ；该电路绝对不能 。
【答案】 S S 、S 同时闭合S 、S 、S
2 1 3 1 2 3
【详解】[1]若只闭合开关S 时，则电流从电源正极出发后依次经过两盏灯泡，再回到电源负极，所以它们是串
2
联的。
[2]若闭合开关S 、S 时，断开开关S 时，则电流从电源正极出发分别流经两盏灯泡，又汇合在一起共同回到电
1 3 2
源的负极，所以它们是并联的。[3]若将三个开关同时闭合，电流从电源正极出发，将不经过任何用电器直接回到电源负极，会造成电源被短路，
损坏电源，所以该电路绝对不能同时闭合S 、S 、S 。
1 2 3

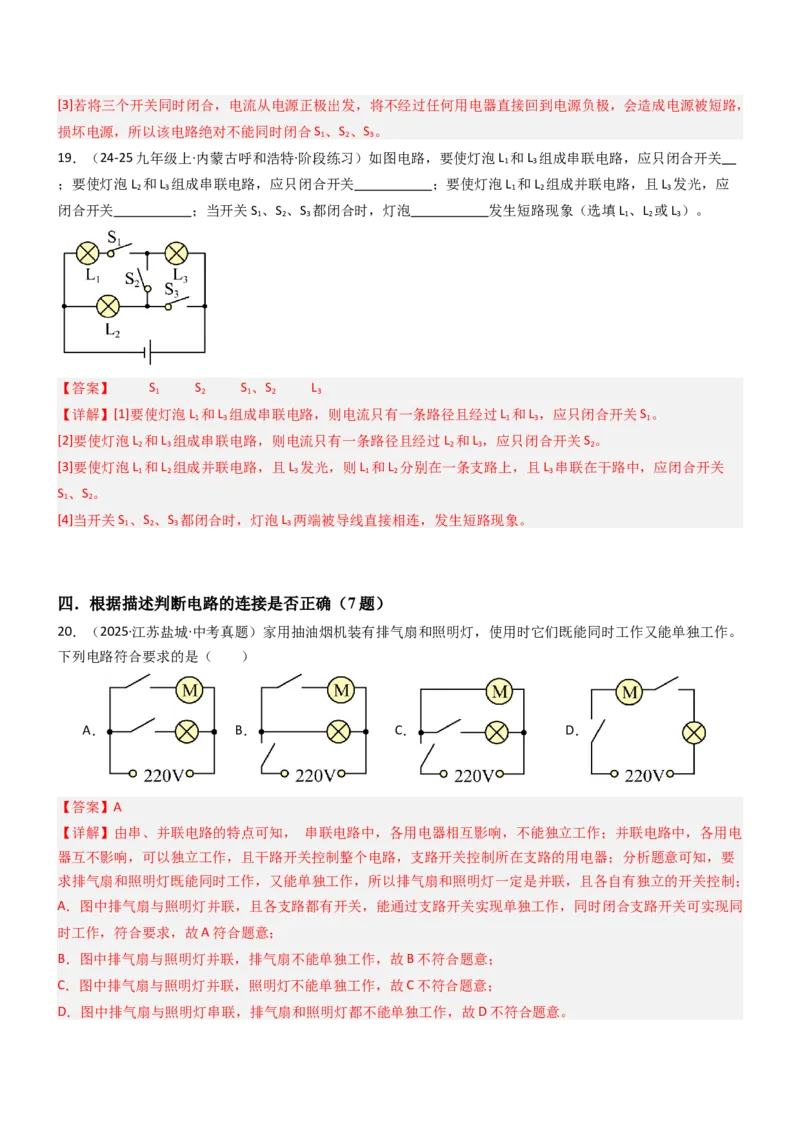

19．（24-25九年级上·内蒙古呼和浩特·阶段练习）如图电路，要使灯泡L 和L 组成串联电路，应只闭合开关
1 3
；要使灯泡L 和L 组成串联电路，应只闭合开关 ；要使灯泡L 和L 组成并联电路，且L 发光，应
2 3 1 2 3
闭合开关 ；当开关S 、S 、S 都闭合时，灯泡 发生短路现象（选填L 、L 或L ）。
1 2 3 1 2 3
【答案】 S S S 、S L
1 2 1 2 3
【详解】[1]要使灯泡L 和L 组成串联电路，则电流只有一条路径且经过L 和L ，应只闭合开关S 。
1 3 1 3 1
[2]要使灯泡L 和L 组成串联电路，则电流只有一条路径且经过L 和L ，应只闭合开关S 。
2 3 2 3 2
[3]要使灯泡L 和L 组成并联电路，且L 发光，则L 和L 分别在一条支路上，且L 串联在干路中，应闭合开关
1 2 3 1 2 3
S 、S 。
1 2
[4]当开关S 、S 、S 都闭合时，灯泡L 两端被导线直接相连，发生短路现象。
1 2 3 3
四．根据描述判断电路的连接是否正确（7题）
20．（2025·江苏盐城·中考真题）家用抽油烟机装有排气扇和照明灯，使用时它们既能同时工作又能单独工作。
下列电路符合要求的是（ ）
A． B． C． D．
【答案】A
【详解】由串、并联电路的特点可知， 串联电路中，各用电器相互影响，不能独立工作；并联电路中，各用电
器互不影响，可以独立工作，且干路开关控制整个电路，支路开关控制所在支路的用电器；分析题意可知，要
求排气扇和照明灯既能同时工作，又能单独工作，所以排气扇和照明灯一定是并联，且各自有独立的开关控制；
A．图中排气扇与照明灯并联，且各支路都有开关，能通过支路开关实现单独工作，同时闭合支路开关可实现同
时工作，符合要求，故A符合题意；
B．图中排气扇与照明灯并联，排气扇不能单独工作，故B不符合题意；
C．图中排气扇与照明灯并联，照明灯不能单独工作，故C不符合题意；
D．图中排气扇与照明灯串联，排气扇和照明灯都不能单独工作，故D不符合题意。故选A。

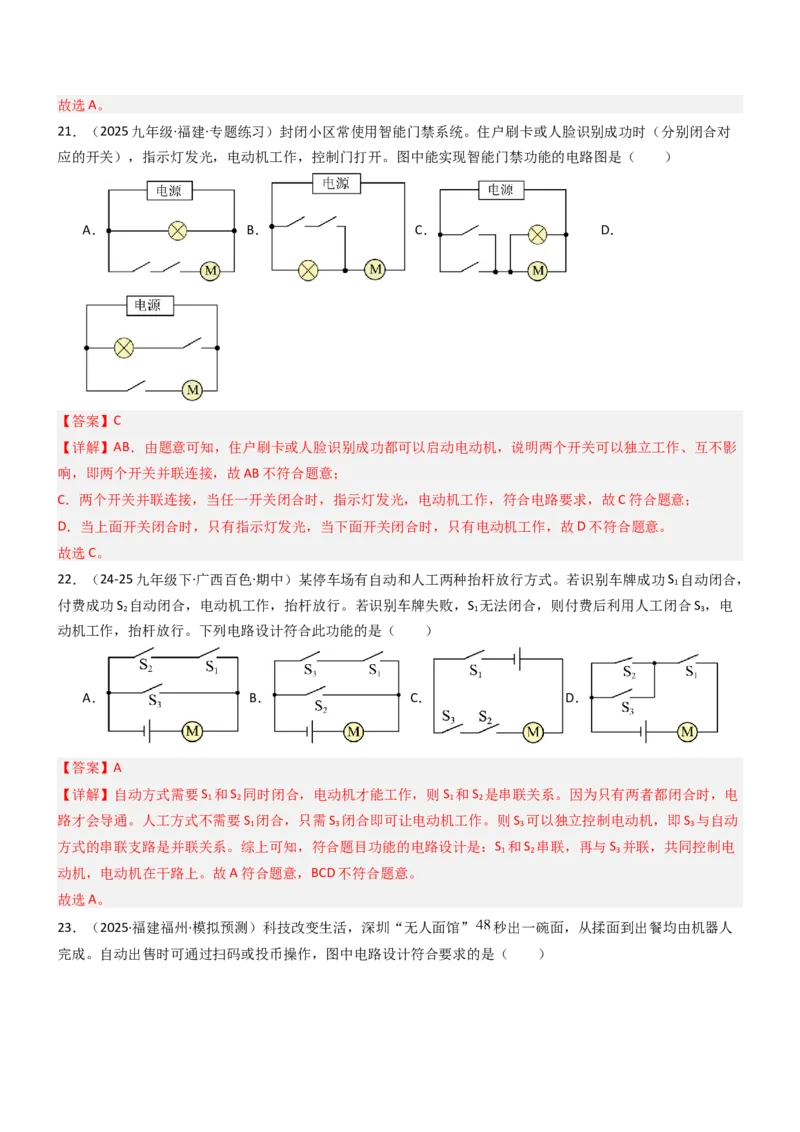

21．（2025九年级·福建·专题练习）封闭小区常使用智能门禁系统。住户刷卡或人脸识别成功时（分别闭合对
应的开关），指示灯发光，电动机工作，控制门打开。图中能实现智能门禁功能的电路图是（ ）
A． B． C． D．
【答案】C
【详解】AB．由题意可知，住户刷卡或人脸识别成功都可以启动电动机，说明两个开关可以独立工作、互不影
响，即两个开关并联连接，故AB不符合题意；
C．两个开关并联连接，当任一开关闭合时，指示灯发光，电动机工作，符合电路要求，故C符合题意；
D．当上面开关闭合时，只有指示灯发光，当下面开关闭合时，只有电动机工作，故D不符合题意。
故选C。
22．（24-25九年级下·广西百色·期中）某停车场有自动和人工两种抬杆放行方式。若识别车牌成功S 自动闭合，
1
付费成功S 自动闭合，电动机工作，抬杆放行。若识别车牌失败，S 无法闭合，则付费后利用人工闭合S ，电
2 1 3
动机工作，抬杆放行。下列电路设计符合此功能的是（ ）
A． B． C． D．
【答案】A
【详解】自动方式需要S 和S 同时闭合，电动机才能工作，则S 和S 是串联关系。因为只有两者都闭合时，电
1 2 1 2
路才会导通。人工方式不需要S 闭合，只需S 闭合即可让电动机工作。则S 可以独立控制电动机，即S 与自动
1 3 3 3
方式的串联支路是并联关系。综上可知，符合题目功能的电路设计是：S 和S 串联，再与S 并联，共同控制电
1 2 3
动机，电动机在干路上。故A符合题意，BCD不符合题意。
故选A。

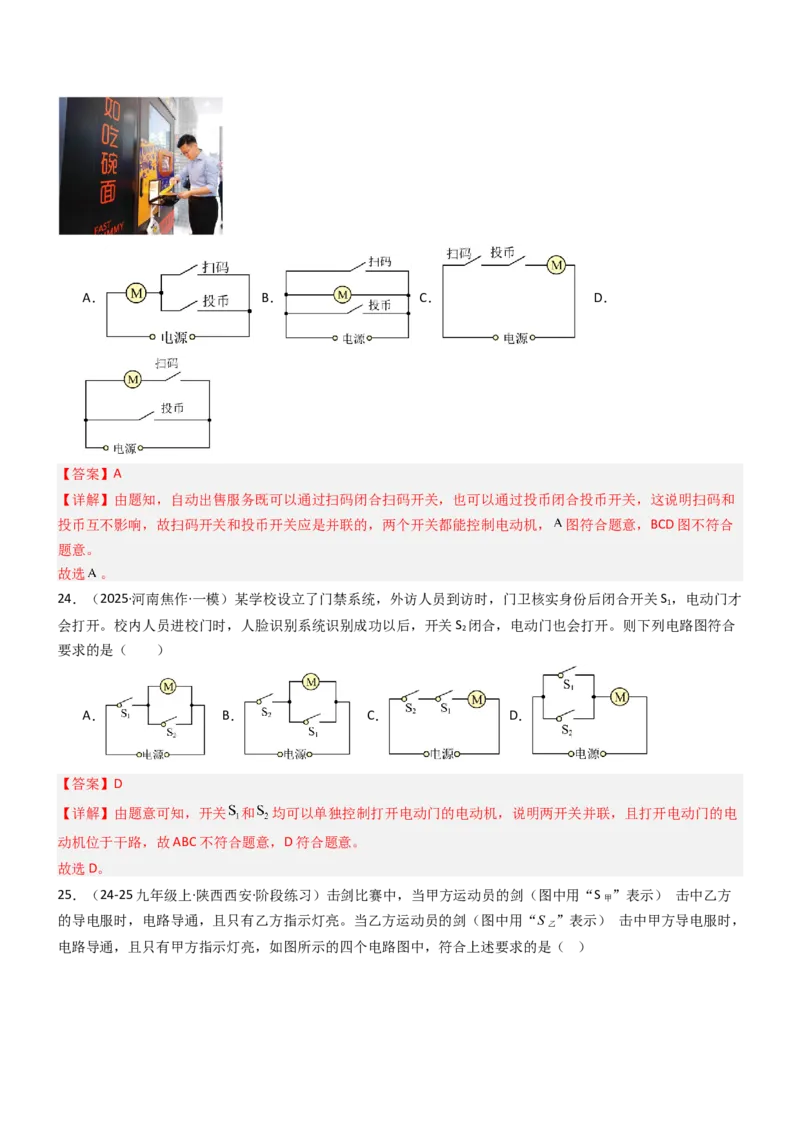

23．（2025·福建福州·模拟预测）科技改变生活，深圳“无人面馆” 秒出一碗面，从揉面到出餐均由机器人
完成。自动出售时可通过扫码或投币操作，图中电路设计符合要求的是（ ）A． B． C． D．
【答案】A
【详解】由题知，自动出售服务既可以通过扫码闭合扫码开关，也可以通过投币闭合投币开关，这说明扫码和
投币互不影响，故扫码开关和投币开关应是并联的，两个开关都能控制电动机， 图符合题意，BCD图不符合
题意。
故选 。
24．（2025·河南焦作·一模）某学校设立了门禁系统，外访人员到访时，门卫核实身份后闭合开关S ，电动门才
1
会打开。校内人员进校门时，人脸识别系统识别成功以后，开关S 闭合，电动门也会打开。则下列电路图符合
2
要求的是（ ）
A． B． C． D．
【答案】D
【详解】由题意可知，开关 和 均可以单独控制打开电动门的电动机，说明两开关并联，且打开电动门的电
动机位于干路，故ABC不符合题意，D符合题意。
故选D。

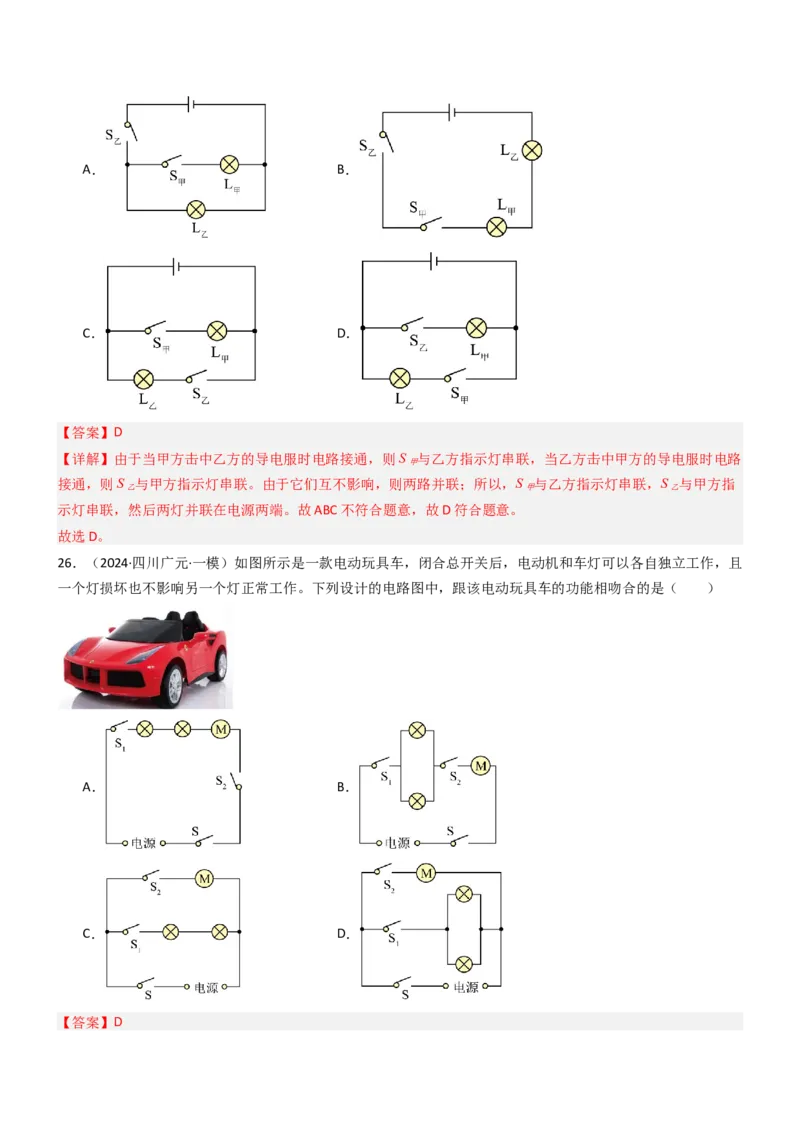

25．（24-25九年级上·陕西西安·阶段练习）击剑比赛中，当甲方运动员的剑（图中用“S ”表示） 击中乙方
甲
的导电服时，电路导通，且只有乙方指示灯亮。当乙方运动员的剑（图中用“S ”表示） 击中甲方导电服时，
乙
电路导通，且只有甲方指示灯亮，如图所示的四个电路图中，符合上述要求的是（ ）A． B．
C． D．
【答案】D
【详解】由于当甲方击中乙方的导电服时电路接通，则S 与乙方指示灯串联，当乙方击中甲方的导电服时电路
甲
接通，则S 与甲方指示灯串联。由于它们互不影响，则两路并联；所以，S 与乙方指示灯串联，S 与甲方指
乙 甲 乙
示灯串联，然后两灯并联在电源两端。故ABC不符合题意，故D符合题意。
故选D。
26．（2024·四川广元·一模）如图所示是一款电动玩具车，闭合总开关后，电动机和车灯可以各自独立工作，且
一个灯损坏也不影响另一个灯正常工作。下列设计的电路图中，跟该电动玩具车的功能相吻合的是（ ）
A． B．
C． D．
【答案】D【详解】两盏灯与风扇相互不影响，能独立工作，两盏灯和风扇都是并联的，且两盏灯由一个开关控制，电动
机由一个开关控制，故D符合题意，ABC不符合题意。
故选D。
五．串并联电路的设计
27．如图所示的电路面板上有红、绿灯各一个，三个拨动开关 、 、 ，为了在不打开盒子的情况下探究盒
内的电路结构，小亮做了多次实验并将实验结果填入下表。
、 、 、
只闭合的开关 、 、
红灯 不亮 不亮 不亮 亮 亮 不亮 亮
灯的发光情
况
绿灯 不亮 不亮 不亮 不亮 亮 不亮 不亮
根据上述实验情况，在虚线框内画出盒内电路图（注意标明对应元件的符号，红灯、绿灯分别用 、 表
示）。
【答案】
【详解】①由前三个实验结果可发现单个开关无法让电路通路，所以三个开关中必有干路开关。②闭合 、
时两灯也均不亮，说明 为干路开关。③闭合 、 红灯亮，绿灯不亮，因 为干路开关，所以 与红灯串
联，为支路开关。④闭合 、 时红灯和绿灯都亮，因 为干路开关，所以 与红灯和绿灯串联。⑤由③④两
步分析可得，在干路开关 闭合情况下， 和 分别闭合都可以让红灯亮。所以 和 并联。⑥当 、 、
全闭合时，红灯亮，绿灯不亮，说明开关 的闭合造成了绿灯短路，所以只有红灯亮。⑦由以上分析可得
为干路开关，控制整个电路； 与红灯和绿灯串联； 并联在 与绿灯两端。如图所示：28．（24-25九年级上·北京房山·期中）在楼道里，有一种声控加光控的照明电路，声控和光控电路都相当于开
关。夜晚光线很弱时，光控开关闭合，当有人走动发出声音时，声控开关闭合，电路被接通，楼道灯发光。而
在白天，即便楼道内发出声音使声控开关闭合，但光控开关始终断开，楼道灯并不会亮。这样既保障了居民的
出入安全，又节约了电能。在图中用声和光两个符号代表两个开关，请你添加导线完成连接，使电路满足上述
要求。
【答案】
【详解】由题意可知，晚上，天黑时光控开关闭合，有人走动发出声音，声控开关闭合，路灯才能发光，而白
天有人走动发出声音，声控开关闭合，但光控开关始终断开，楼道灯并不会亮，说明两个开关串联，再和灯泡
串联，如图所示：

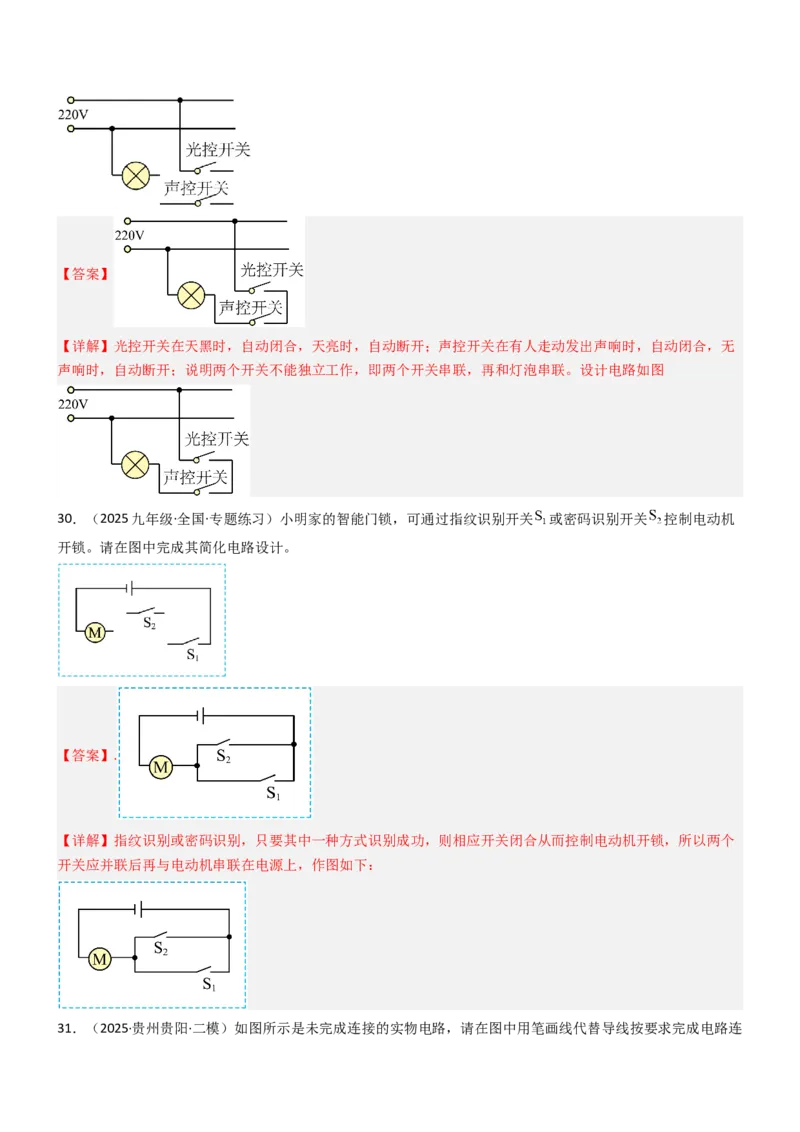

29．（22-23九年级上·山东烟台·期末）通常居民楼道的电灯是通过光控开关和声控开关来控制的。光控开关在
天黑时，自动闭合，天亮时，自动断开；声控开关在有人走动发出声响时，自动闭合，无声响时，自动断开。
为了达到节约电能的目的，请将如图所示的原理图连接完整，使电灯只有在光线昏暗并且有人经过时才发光。【答案】
【详解】光控开关在天黑时，自动闭合，天亮时，自动断开；声控开关在有人走动发出声响时，自动闭合，无
声响时，自动断开；说明两个开关不能独立工作，即两个开关串联，再和灯泡串联。设计电路如图
30．（2025九年级·全国·专题练习）小明家的智能门锁，可通过指纹识别开关 或密码识别开关 控制电动机
开锁。请在图中完成其简化电路设计。
【答案】.
【详解】指纹识别或密码识别，只要其中一种方式识别成功，则相应开关闭合从而控制电动机开锁，所以两个
开关应并联后再与电动机串联在电源上，作图如下：

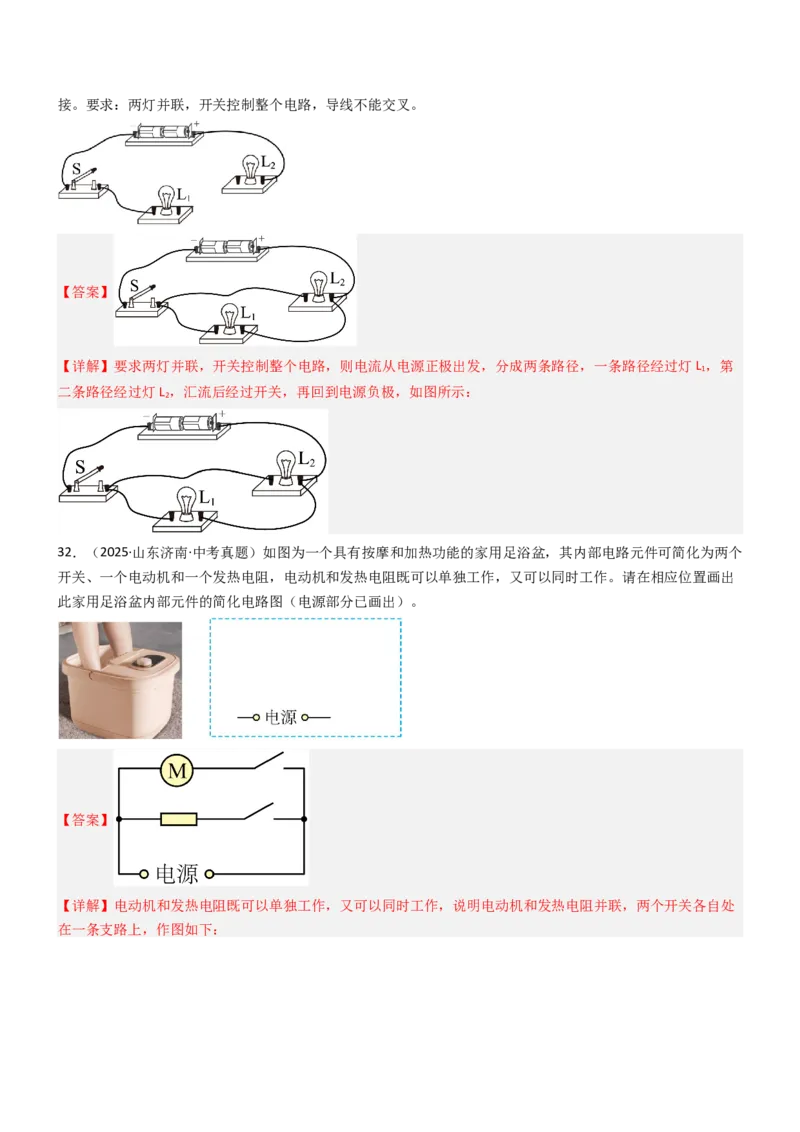

31．（2025·贵州贵阳·二模）如图所示是未完成连接的实物电路，请在图中用笔画线代替导线按要求完成电路连接。要求：两灯并联，开关控制整个电路，导线不能交叉。
【答案】
【详解】要求两灯并联，开关控制整个电路，则电流从电源正极出发，分成两条路径，一条路径经过灯L ，第
1
二条路径经过灯L ，汇流后经过开关，再回到电源负极，如图所示：
2
32．（2025·山东济南·中考真题）如图为一个具有按摩和加热功能的家用足浴盆，其内部电路元件可简化为两个
开关、一个电动机和一个发热电阻，电动机和发热电阻既可以单独工作，又可以同时工作。请在相应位置画出
此家用足浴盆内部元件的简化电路图（电源部分已画出）。
【答案】
【详解】电动机和发热电阻既可以单独工作，又可以同时工作，说明电动机和发热电阻并联，两个开关各自处

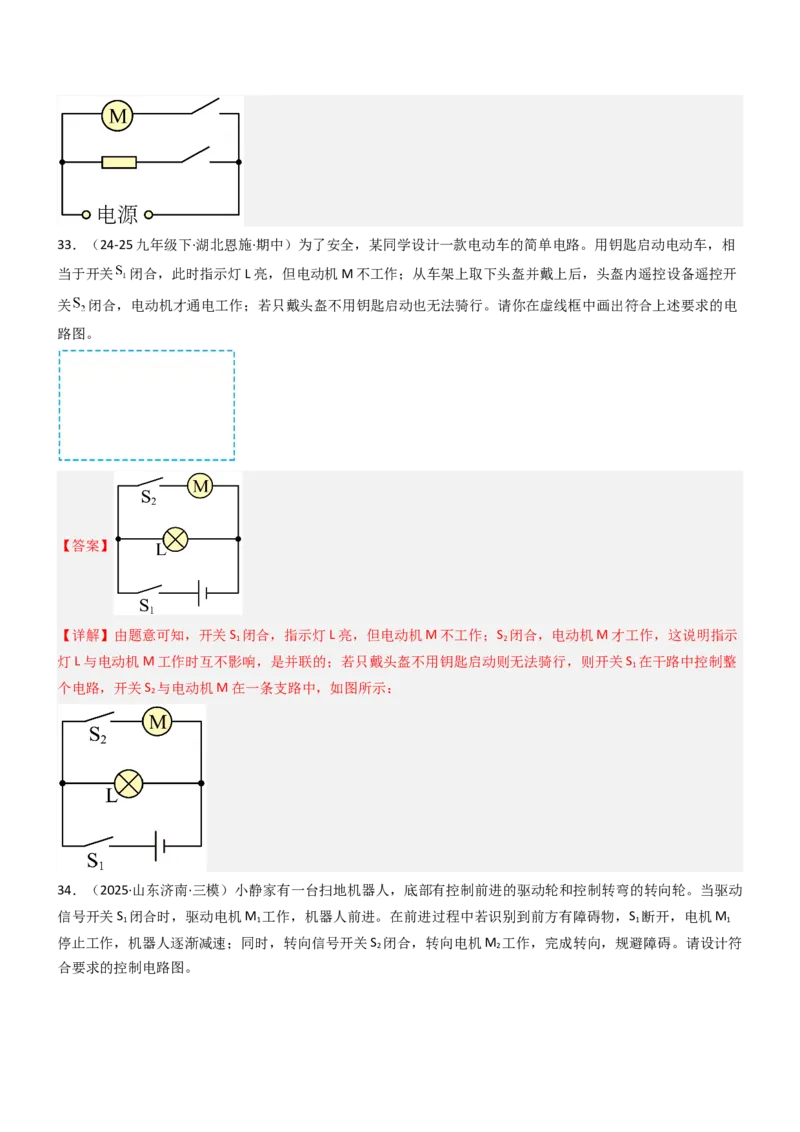

在一条支路上，作图如下：33．（24-25九年级下·湖北恩施·期中）为了安全，某同学设计一款电动车的简单电路。用钥匙启动电动车，相
当于开关 闭合，此时指示灯L亮，但电动机M不工作；从车架上取下头盔并戴上后，头盔内遥控设备遥控开
关 闭合，电动机才通电工作；若只戴头盔不用钥匙启动也无法骑行。请你在虚线框中画出符合上述要求的电
路图。
【答案】
【详解】由题意可知，开关S 闭合，指示灯L亮，但电动机M不工作；S 闭合，电动机M才工作，这说明指示
1 2
灯L与电动机M工作时互不影响，是并联的；若只戴头盔不用钥匙启动则无法骑行，则开关S 在干路中控制整
1
个电路，开关S 与电动机M在一条支路中，如图所示：
2

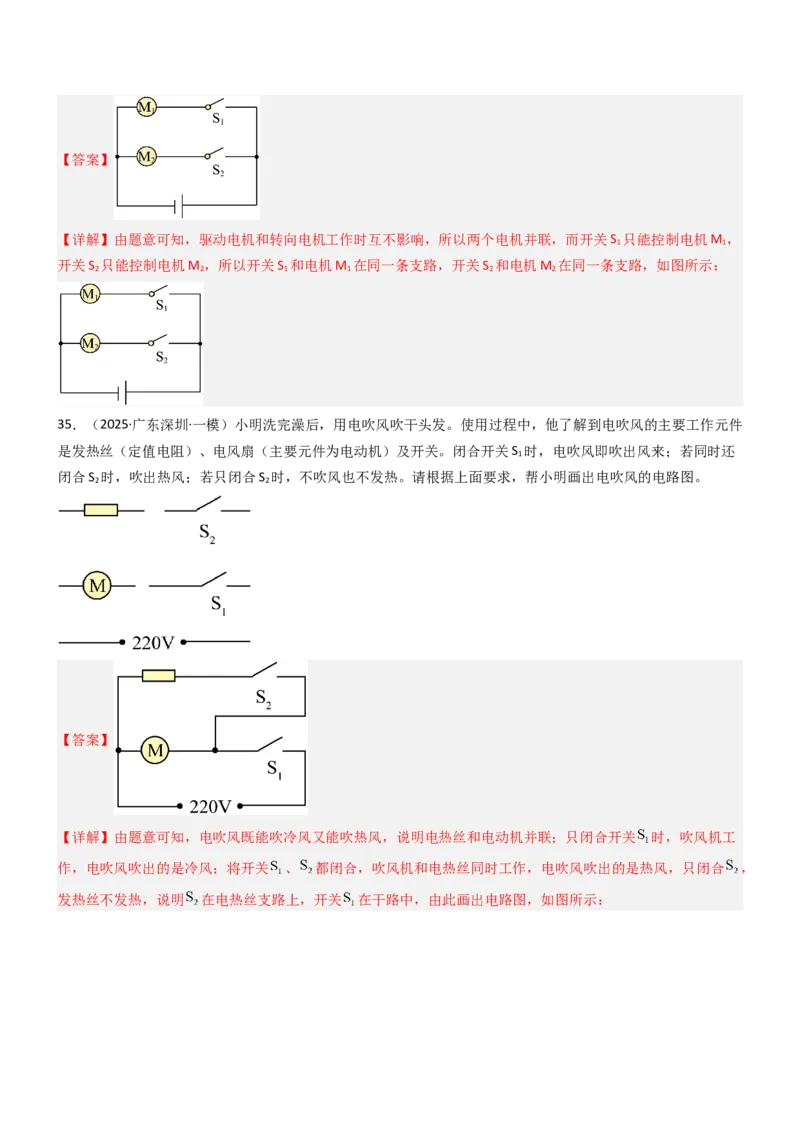

34．（2025·山东济南·三模）小静家有一台扫地机器人，底部有控制前进的驱动轮和控制转弯的转向轮。当驱动
信号开关S 闭合时，驱动电机M 工作，机器人前进。在前进过程中若识别到前方有障碍物，S 断开，电机M
1 1 1 1
停止工作，机器人逐渐减速；同时，转向信号开关S 闭合，转向电机M 工作，完成转向，规避障碍。请设计符
2 2
合要求的控制电路图。【答案】
【详解】由题意可知，驱动电机和转向电机工作时互不影响，所以两个电机并联，而开关S 只能控制电机M ，
1 1
开关S 只能控制电机M ，所以开关S 和电机M 在同一条支路，开关S 和电机M 在同一条支路，如图所示：
2 2 1 1 2 2
35．（2025·广东深圳·一模）小明洗完澡后，用电吹风吹干头发。使用过程中，他了解到电吹风的主要工作元件
是发热丝（定值电阻）、电风扇（主要元件为电动机）及开关。闭合开关S 时，电吹风即吹出风来；若同时还
1
闭合S 时，吹出热风；若只闭合S 时，不吹风也不发热。请根据上面要求，帮小明画出电吹风的电路图。
2 2
【答案】
【详解】由题意可知，电吹风既能吹冷风又能吹热风，说明电热丝和电动机并联；只闭合开关 时，吹风机工
作，电吹风吹出的是冷风；将开关 、 都闭合，吹风机和电热丝同时工作，电吹风吹出的是热风，只闭合 ，

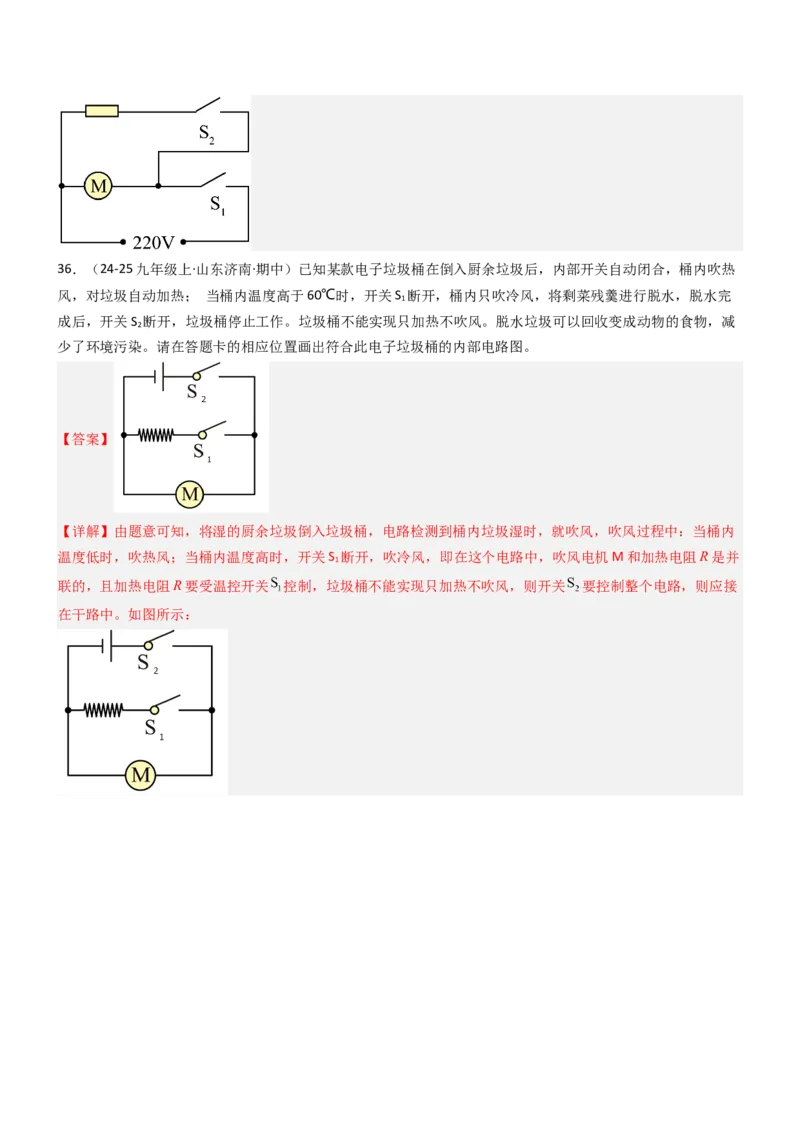

发热丝不发热，说明 在电热丝支路上，开关 在干路中，由此画出电路图，如图所示：36．（24-25九年级上·山东济南·期中）已知某款电子垃圾桶在倒入厨余垃圾后，内部开关自动闭合，桶内吹热
风，对垃圾自动加热； 当桶内温度高于60℃时，开关S 断开，桶内只吹冷风，将剩菜残羹进行脱水，脱水完
1
成后，开关S 断开，垃圾桶停止工作。垃圾桶不能实现只加热不吹风。脱水垃圾可以回收变成动物的食物，减
2
少了环境污染。请在答题卡的相应位置画出符合此电子垃圾桶的内部电路图。
【答案】
【详解】由题意可知，将湿的厨余垃圾倒入垃圾桶，电路检测到桶内垃圾湿时，就吹风，吹风过程中：当桶内
温度低时，吹热风；当桶内温度高时，开关S 断开，吹冷风，即在这个电路中，吹风电机M和加热电阻R是并
1
联的，且加热电阻R要受温控开关 控制，垃圾桶不能实现只加热不吹风，则开关 要控制整个电路，则应接
在干路中。如图所示：
