专项 05 电流、电压及其测量
一、电流和电压的基础知识（10题）
二、判断电表的测量对象（10题）
三、利用电表故障检测（10题）
四、串并联电路中电流的规律（10题）
五、串并联电路中电压的规律（10题）
六、必做竞赛题（10题）

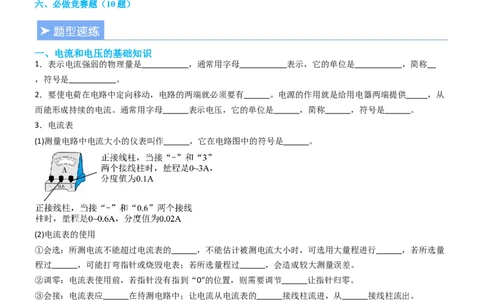

一、电流和电压的基础知识
1．表示电流强弱的物理量是 ，通常用字母 表示，它的单位是 ，简称
，符号是 。
2．要使电荷在电路中定向移动，电路的两端就必须要有 。电源的作用就是给用电器两端提供 ，从
而能形成持续的电流。通常用字母 表示电压，它的单位是 ，简称 ，符号是 。

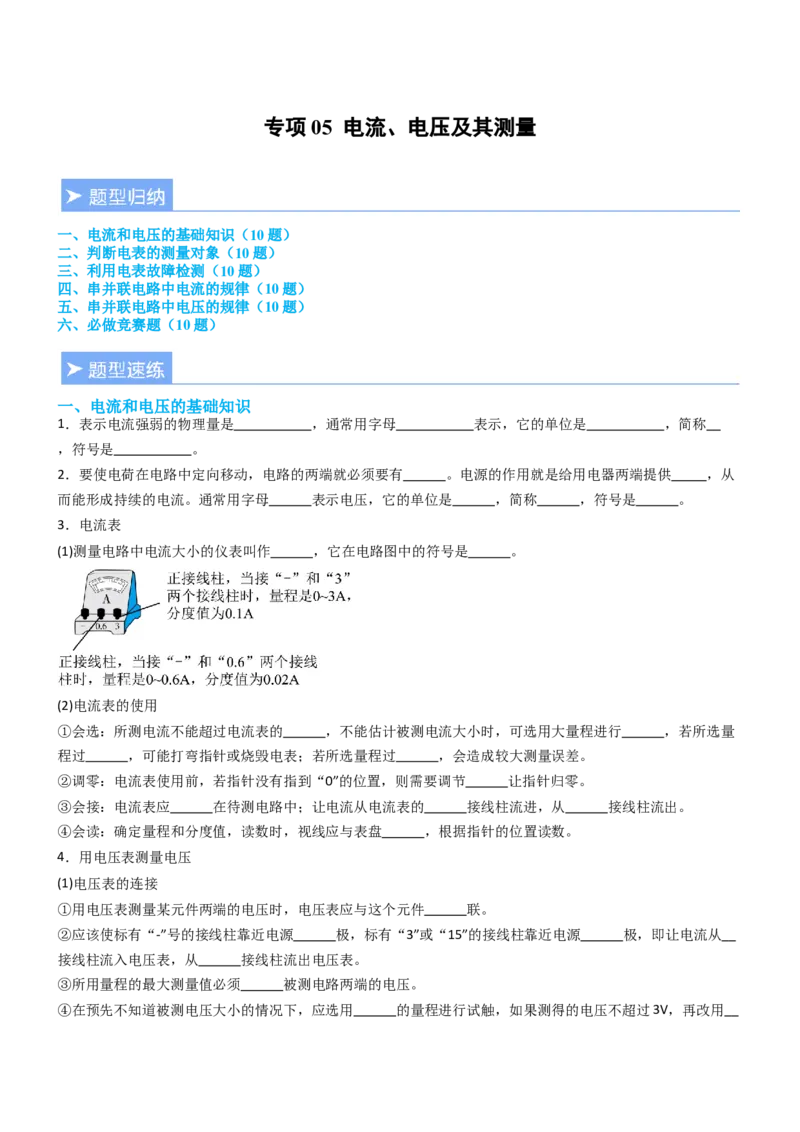

3．电流表
(1)测量电路中电流大小的仪表叫作 ，它在电路图中的符号是 。
(2)电流表的使用
①会选：所测电流不能超过电流表的 ，不能估计被测电流大小时，可选用大量程进行 ，若所选量
程过 ，可能打弯指针或烧毁电表；若所选量程过 ，会造成较大测量误差。
②调零：电流表使用前，若指针没有指到“0”的位置，则需要调节 让指针归零。
③会接：电流表应 在待测电路中；让电流从电流表的 接线柱流进，从 接线柱流出。
④会读：确定量程和分度值，读数时，视线应与表盘 ，根据指针的位置读数。
4．用电压表测量电压
(1)电压表的连接
①用电压表测量某元件两端的电压时，电压表应与这个元件 联。
②应该使标有“-”号的接线柱靠近电源 极，标有“3”或“15”的接线柱靠近电源 极，即让电流从
接线柱流入电压表，从 接线柱流出电压表。
③所用量程的最大测量值必须 被测电路两端的电压。
④在预先不知道被测电压大小的情况下，应选用 的量程进行试触，如果测得的电压不超过3V，再改用的量程进行测量。
(2)电压表的读数
①明确所选电压表的 ；
②确定电压表的 ；
③看表针偏转的小格数：分度值×小格数=电压值。
5．单位换算： ； A。
6．某电风扇工作时通过的电流是300mA，合 A；雷电是一种常见的自然现象，发生雷电时的电流高达
，相当于 mA。
7．(1)发生闪电时，云层间的电压可达 = V。
(2)维持人体生物电流的电压约为1mV= V。

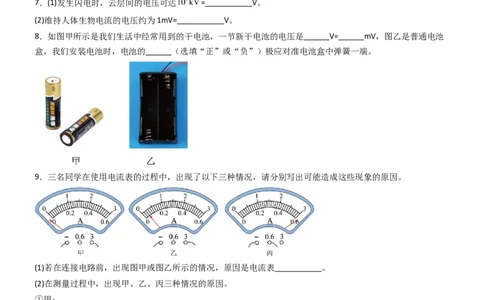

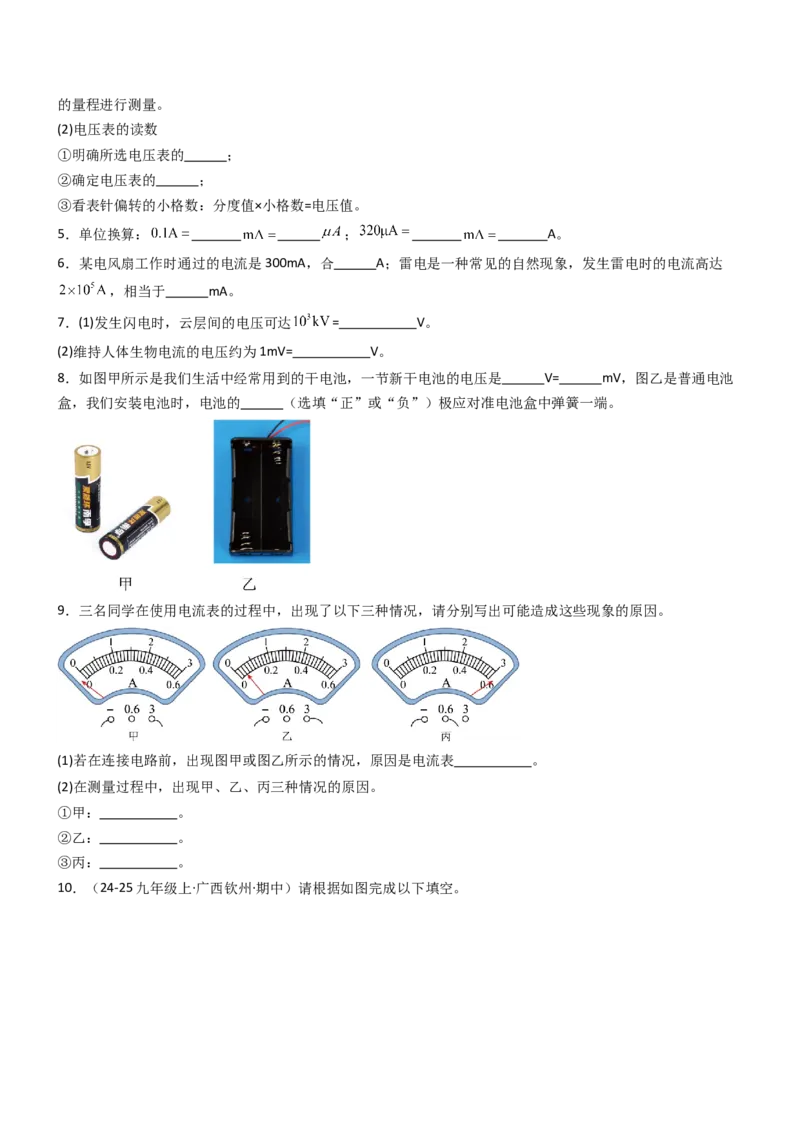

8．如图甲所示是我们生活中经常用到的干电池，一节新干电池的电压是 V= mV，图乙是普通电池
盒，我们安装电池时，电池的 （选填“正”或“负”）极应对准电池盒中弹簧一端。
9．三名同学在使用电流表的过程中，出现了以下三种情况，请分别写出可能造成这些现象的原因。
(1)若在连接电路前，出现图甲或图乙所示的情况，原因是电流表 。
(2)在测量过程中，出现甲、乙、丙三种情况的原因。
①甲： 。
②乙： 。
③丙： 。
10．（24-25九年级上·广西钦州·期中）请根据如图完成以下填空。(1)如图甲所示，上面的瓶中装有空气，下面的瓶中装有密度比空气大的二氧化氮气体；抽去中间的玻璃片后，
空气与二氧化氮逐渐混合均匀，这属于 现象；
(2)如图乙所示，底面削平的铅块紧压后能吊住重物，说明分子间存在 ；
(3)小明使用电流表测量电流，如图丙所示，电流表的分度值为 ，若闭合开关，发现电流表指针偏
向零刻度线左边，原因是 。
(4)小红使用电压表测量电压，闭合开关，电压表指针如图丁所示，原因是 ；纠正之后如图戊所示，
此时的示数为 V。
二、判断电表的测量对象

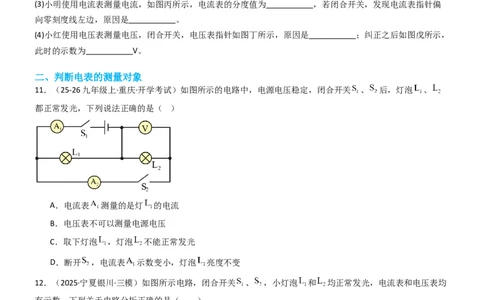

11．（25-26九年级上·重庆·开学考试）如图所示的电路中，电源电压稳定，闭合开关 、 后，灯泡 、
都正常发光，下列说法正确的是（ ）
A．电流表 测量的是灯 的电流
B．电压表不可以测量电源电压
C．取下灯泡 ，灯泡 不能正常发光
D．断开 ，电流表 示数变小，灯泡 亮度不变
12．（2025·宁夏银川·三模）如图所示电路，闭合开关 、 ，小灯泡 和 均正常发光，电流表和电压表均
有示数。下列关于电路分析正确的是（ ）
A．小灯泡 和 串联B．电流表测量电路的总电流
C．若只断开 ，小灯泡 熄灭， 正常发光
D．若灯 突然熄灭，是因为电压表发生断路

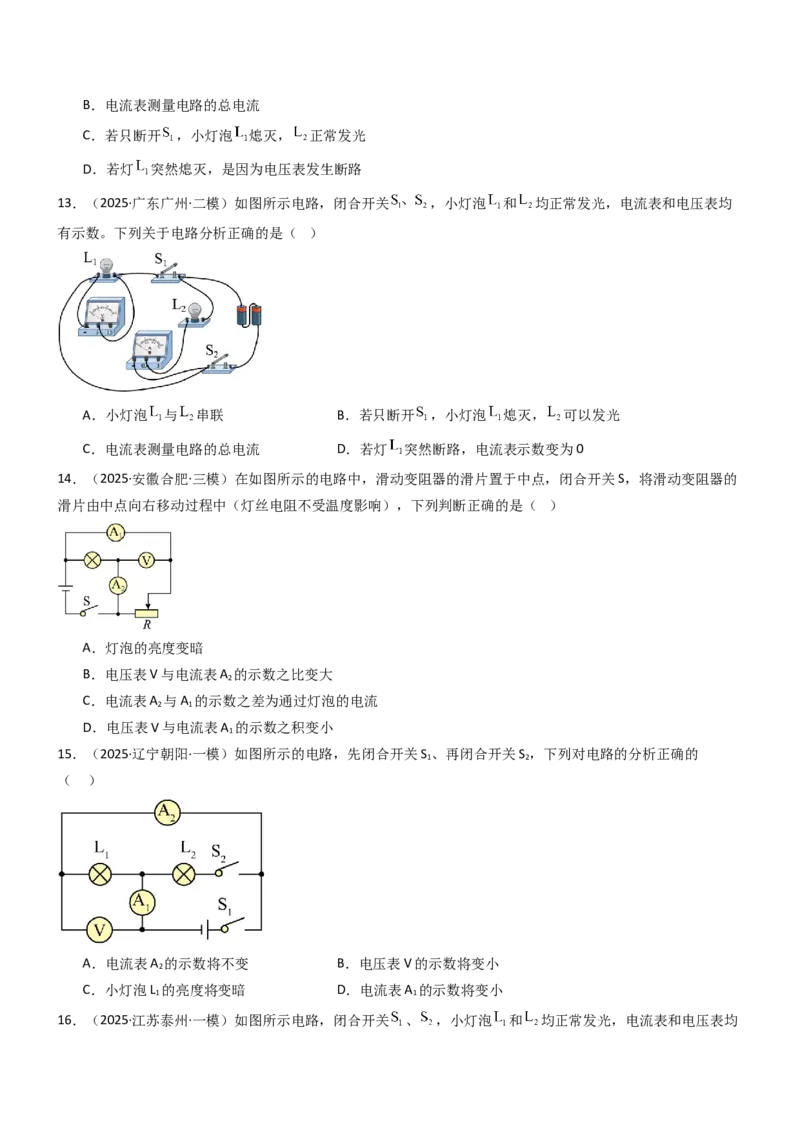

13．（2025·广东广州·二模）如图所示电路，闭合开关 ，小灯泡 和 均正常发光，电流表和电压表均
有示数。下列关于电路分析正确的是（ ）
A．小灯泡 与 串联 B．若只断开 ，小灯泡 熄灭， 可以发光
C．电流表测量电路的总电流 D．若灯 突然断路，电流表示数变为0

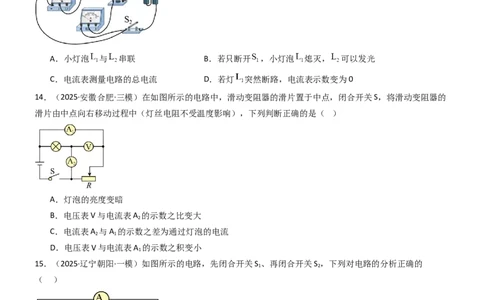

14．（2025·安徽合肥·三模）在如图所示的电路中，滑动变阻器的滑片置于中点，闭合开关S，将滑动变阻器的
滑片由中点向右移动过程中（灯丝电阻不受温度影响），下列判断正确的是（ ）
A．灯泡的亮度变暗
B．电压表V与电流表A 的示数之比变大
2
C．电流表A 与A 的示数之差为通过灯泡的电流
2 1
D．电压表V与电流表A 的示数之积变小
1
15．（2025·辽宁朝阳·一模）如图所示的电路，先闭合开关S 、再闭合开关S ，下列对电路的分析正确的
1 2
（ ）
A．电流表A 的示数将不变 B．电压表V的示数将变小
2
C．小灯泡L 的亮度将变暗 D．电流表A 的示数将变小
1 1

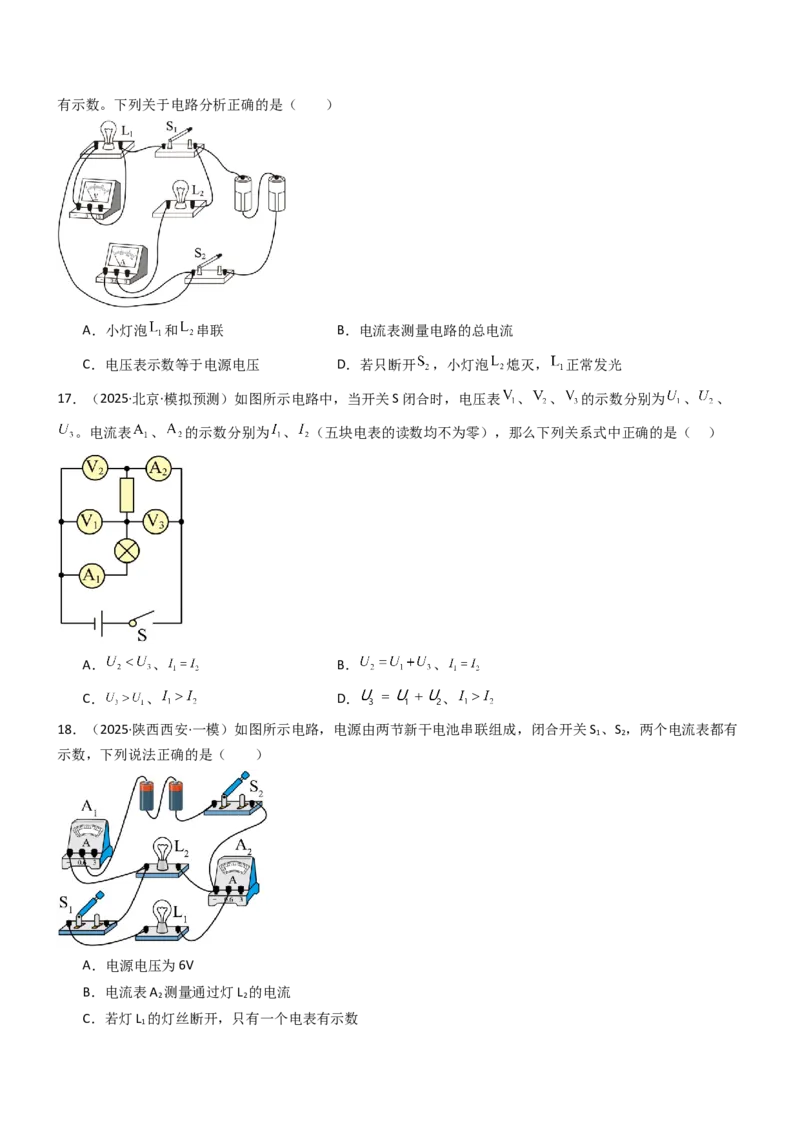

16．（2025·江苏泰州·一模）如图所示电路，闭合开关 、 ，小灯泡 和 均正常发光，电流表和电压表均有示数。下列关于电路分析正确的是（ ）
A．小灯泡 和 串联 B．电流表测量电路的总电流
C．电压表示数等于电源电压 D．若只断开 ，小灯泡 熄灭， 正常发光
17．（2025·北京·模拟预测）如图所示电路中，当开关S闭合时，电压表 、 、 的示数分别为 、 、
。电流表 、 的示数分别为 、 （五块电表的读数均不为零），那么下列关系式中正确的是（ ）
A． 、 B． 、
C． 、 D． 、
18．（2025·陕西西安·一模）如图所示电路，电源由两节新干电池串联组成，闭合开关S 、S ，两个电流表都有
1 2
示数，下列说法正确的是（ ）
A．电源电压为6V
B．电流表A 测量通过灯L 的电流
2 2
C．若灯L 的灯丝断开，只有一个电表有示数
1D．仅闭合S ，灯L 发光、电流表A 有示数
1 1 2

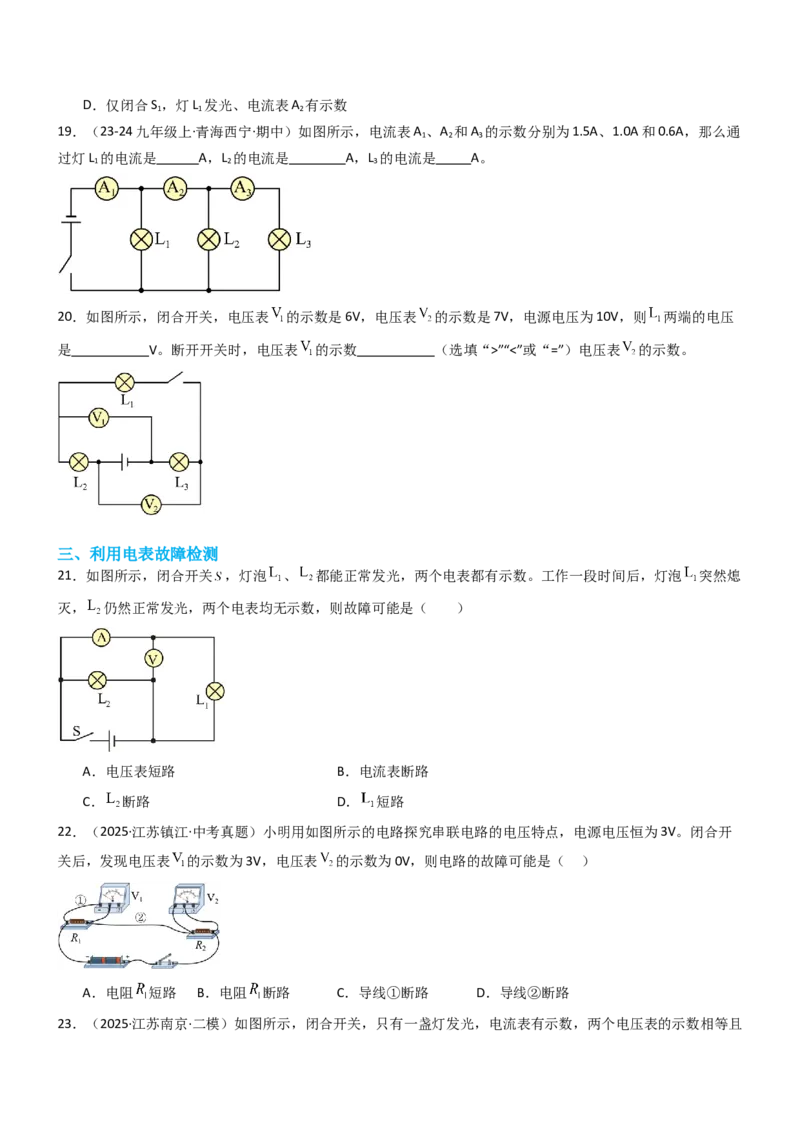

19．（23-24九年级上·青海西宁·期中）如图所示，电流表A 、A 和A 的示数分别为1.5A、1.0A和0.6A，那么通
1 2 3
过灯L 的电流是 A，L 的电流是 A，L 的电流是 A。
1 2 3
20．如图所示，闭合开关，电压表 的示数是6V，电压表 的示数是7V，电源电压为10V，则 两端的电压
是 V。断开开关时，电压表 的示数 （选填“>”“<”或“=”）电压表 的示数。
三、利用电表故障检测
21．如图所示，闭合开关 ，灯泡 、 都能正常发光，两个电表都有示数。工作一段时间后，灯泡 突然熄
灭， 仍然正常发光，两个电表均无示数，则故障可能是（ ）
A．电压表短路 B．电流表断路
C． 断路 D． 短路
22．（2025·江苏镇江·中考真题）小明用如图所示的电路探究串联电路的电压特点，电源电压恒为3V。闭合开
关后，发现电压表 的示数为3V，电压表 的示数为0V，则电路的故障可能是（ ）
A．电阻 短路 B．电阻 断路 C．导线①断路 D．导线②断路

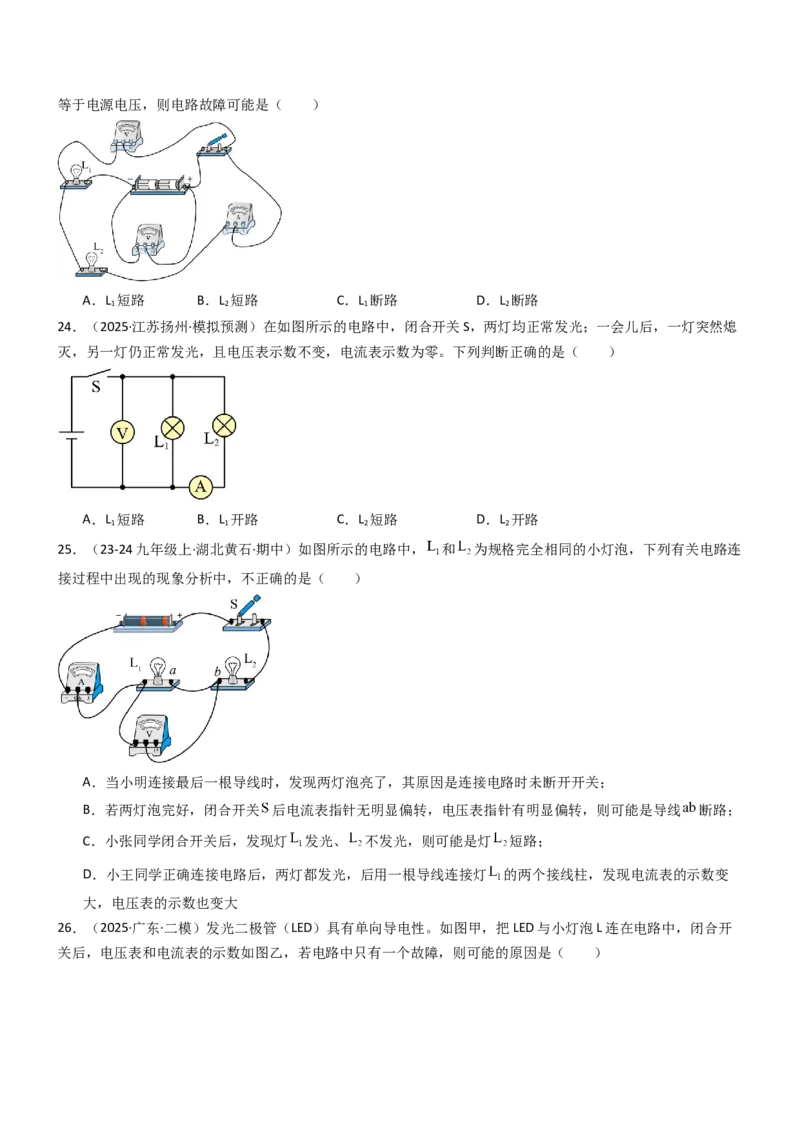

23．（2025·江苏南京·二模）如图所示，闭合开关，只有一盏灯发光，电流表有示数，两个电压表的示数相等且等于电源电压，则电路故障可能是（ ）
A．L 短路 B．L 短路 C．L 断路 D．L 断路
1 2 1 2
24．（2025·江苏扬州·模拟预测）在如图所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄
灭，另一灯仍正常发光，且电压表示数不变，电流表示数为零。下列判断正确的是（ ）
A．L 短路 B．L 开路 C．L 短路 D．L 开路
1 1 2 2
25．（23-24九年级上·湖北黄石·期中）如图所示的电路中， 和 为规格完全相同的小灯泡，下列有关电路连
接过程中出现的现象分析中，不正确的是（ ）
A．当小明连接最后一根导线时，发现两灯泡亮了，其原因是连接电路时未断开开关；
B．若两灯泡完好，闭合开关 后电流表指针无明显偏转，电压表指针有明显偏转，则可能是导线 断路；
C．小张同学闭合开关后，发现灯 发光、 不发光，则可能是灯 短路；
D．小王同学正确连接电路后，两灯都发光，后用一根导线连接灯 的两个接线柱，发现电流表的示数变
大，电压表的示数也变大

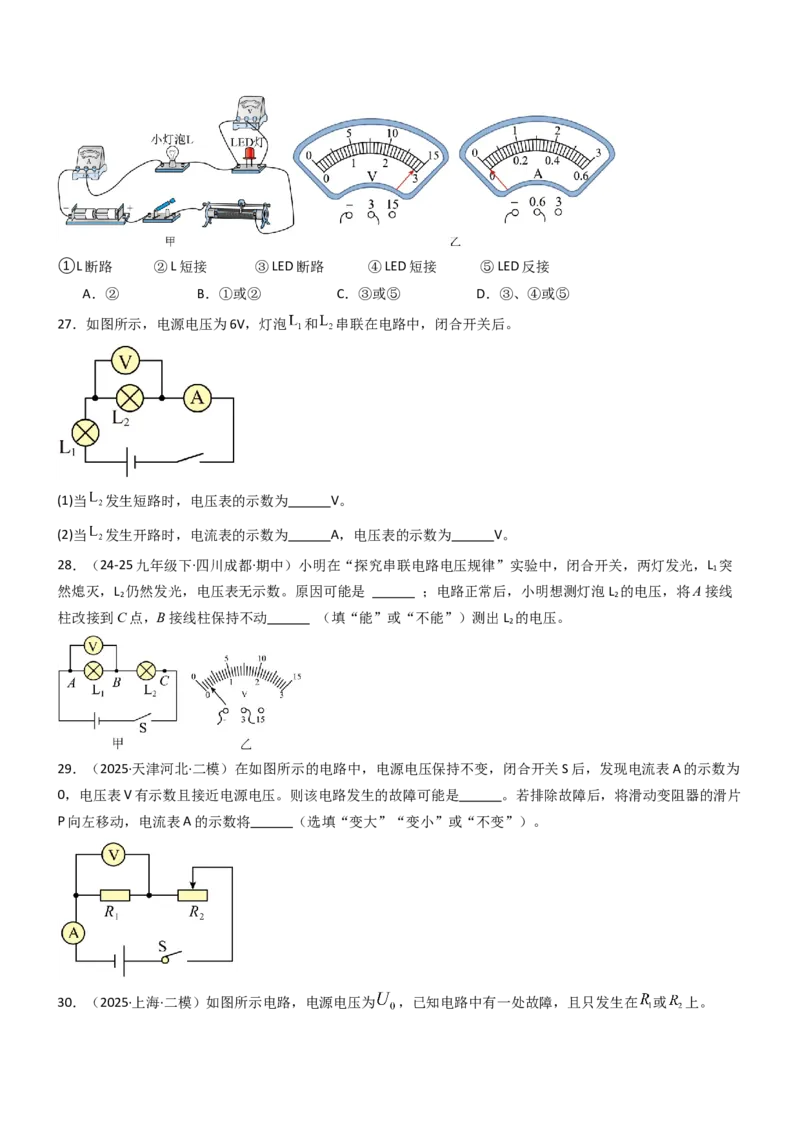

26．（2025·广东·二模）发光二极管（LED）具有单向导电性。如图甲，把LED与小灯泡L连在电路中，闭合开
关后，电压表和电流表的示数如图乙，若电路中只有一个故障，则可能的原因是（ ）①L断路 ②L短接 ③LED断路 ④LED短接 ⑤LED反接
A．② B．①或② C．③或⑤ D．③、④或⑤
27．如图所示，电源电压为6V，灯泡 和 串联在电路中，闭合开关后。
(1)当 发生短路时，电压表的示数为 V。
(2)当 发生开路时，电流表的示数为 A，电压表的示数为 V。
28．（24-25九年级下·四川成都·期中）小明在“探究串联电路电压规律”实验中，闭合开关，两灯发光，L 突
1
然熄灭，L 仍然发光，电压表无示数。原因可能是 ；电路正常后，小明想测灯泡L 的电压，将A接线
2 2
柱改接到C点，B接线柱保持不动 （填“能”或“不能”）测出L 的电压。
2
29．（2025·天津河北·二模）在如图所示的电路中，电源电压保持不变，闭合开关S后，发现电流表A的示数为
0，电压表V有示数且接近电源电压。则该电路发生的故障可能是 。若排除故障后，将滑动变阻器的滑片
P向左移动，电流表A的示数将 （选填“变大”“变小”或“不变”）。

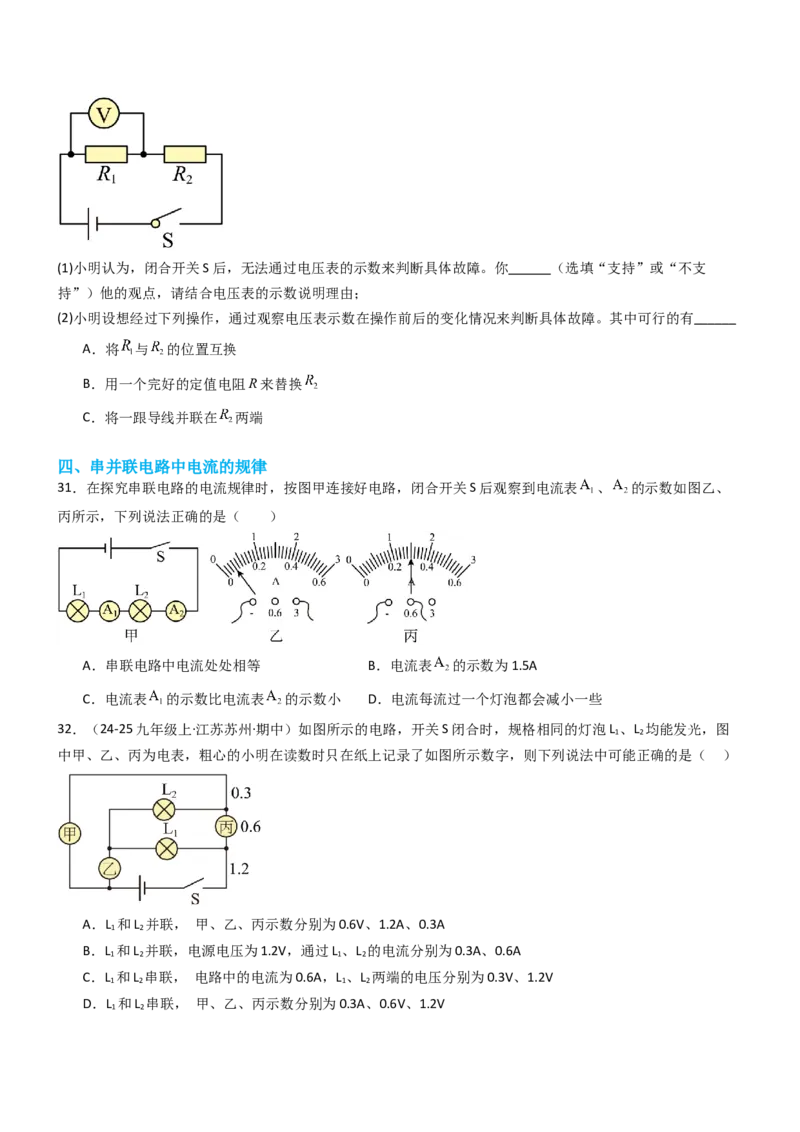

30．（2025·上海·二模）如图所示电路，电源电压为 ，已知电路中有一处故障，且只发生在 或 上。(1)小明认为，闭合开关S后，无法通过电压表的示数来判断具体故障。你 （选填“支持”或“不支
持”）他的观点，请结合电压表的示数说明理由；
(2)小明设想经过下列操作，通过观察电压表示数在操作前后的变化情况来判断具体故障。其中可行的有______
A．将 与 的位置互换
B．用一个完好的定值电阻R来替换
C．将一跟导线并联在 两端
四、串并联电路中电流的规律
31．在探究串联电路的电流规律时，按图甲连接好电路，闭合开关S后观察到电流表 、 的示数如图乙、
丙所示，下列说法正确的是（ ）
A．串联电路中电流处处相等 B．电流表 的示数为1.5A
C．电流表 的示数比电流表 的示数小 D．电流每流过一个灯泡都会减小一些
32．（24-25九年级上·江苏苏州·期中）如图所示的电路，开关S闭合时，规格相同的灯泡L 、L 均能发光，图
1 2
中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，则下列说法中可能正确的是（ ）
A．L 和L 并联， 甲、乙、丙示数分别为0.6V、1.2A、0.3A
1 2
B．L 和L 并联，电源电压为1.2V，通过L 、L 的电流分别为0.3A、0.6A
1 2 1 2
C．L 和L 串联， 电路中的电流为0.6A，L 、L 两端的电压分别为0.3V、1.2V
1 2 1 2
D．L 和L 串联， 甲、乙、丙示数分别为0.3A、0.6V、1.2V

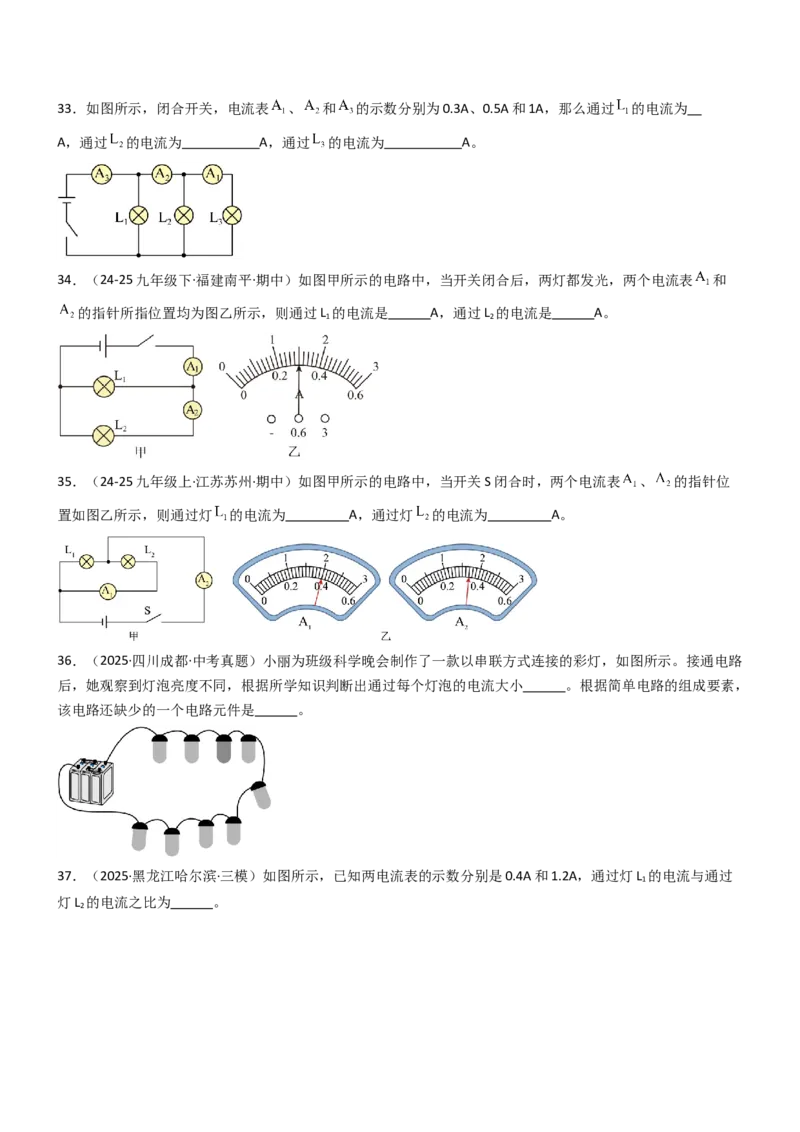

1 233．如图所示，闭合开关，电流表 、 和 的示数分别为0.3A、0.5A和1A，那么通过 的电流为
A，通过 的电流为 A，通过 的电流为 A。
34．（24-25九年级下·福建南平·期中）如图甲所示的电路中，当开关闭合后，两灯都发光，两个电流表 和
的指针所指位置均为图乙所示，则通过L 的电流是 A，通过L 的电流是 A。
1 2
35．（24-25九年级上·江苏苏州·期中）如图甲所示的电路中，当开关S闭合时，两个电流表 、 的指针位
置如图乙所示，则通过灯 的电流为 A，通过灯 的电流为 A。
36．（2025·四川成都·中考真题）小丽为班级科学晚会制作了一款以串联方式连接的彩灯，如图所示。接通电路
后，她观察到灯泡亮度不同，根据所学知识判断出通过每个灯泡的电流大小 。根据简单电路的组成要素，
该电路还缺少的一个电路元件是 。

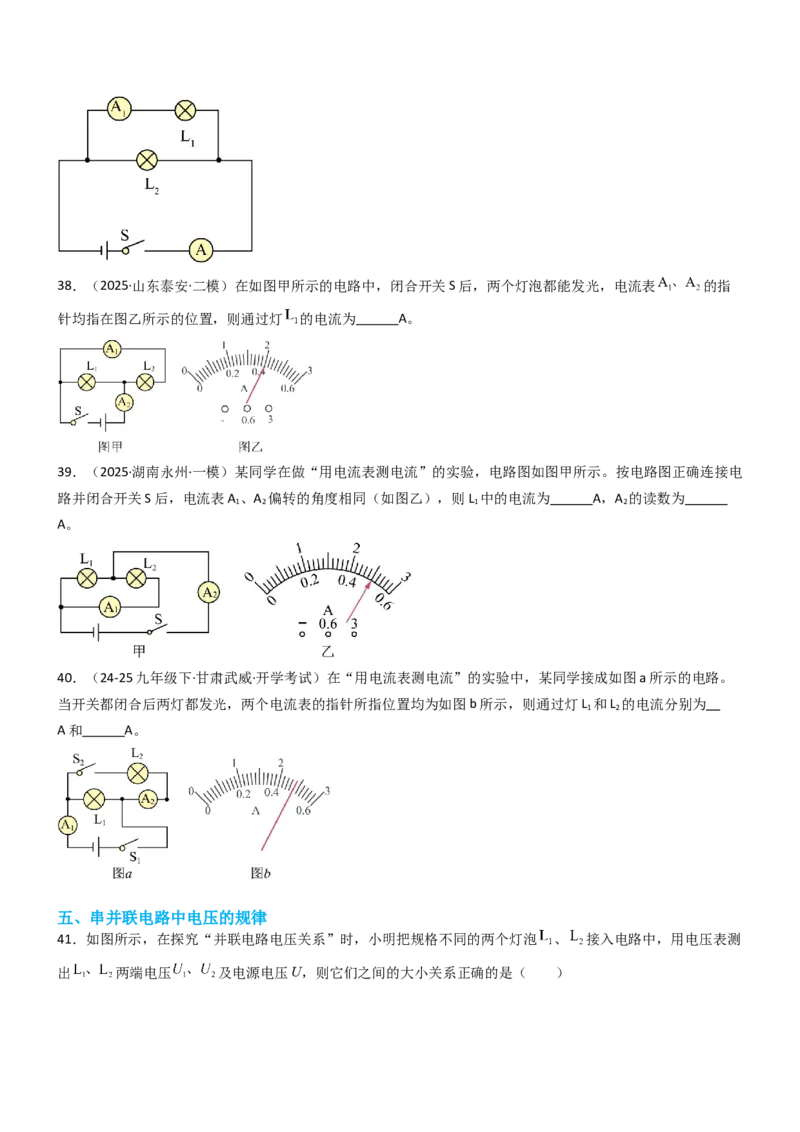

37．（2025·黑龙江哈尔滨·三模）如图所示，已知两电流表的示数分别是0.4A和1.2A，通过灯L 的电流与通过
1
灯L 的电流之比为 。
238．（2025·山东泰安·二模）在如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表 的指
针均指在图乙所示的位置，则通过灯 的电流为 A。
39．（2025·湖南永州·一模）某同学在做“用电流表测电流”的实验，电路图如图甲所示。按电路图正确连接电
路并闭合开关S后，电流表A 、A 偏转的角度相同（如图乙），则L 中的电流为 A，A 的读数为
1 2 1 2
A。
40．（24-25九年级下·甘肃武威·开学考试）在“用电流表测电流”的实验中，某同学接成如图a所示的电路。
当开关都闭合后两灯都发光，两个电流表的指针所指位置均为如图b所示，则通过灯L 和L 的电流分别为
1 2
A和 A。
五、串并联电路中电压的规律
41．如图所示，在探究“并联电路电压关系”时，小明把规格不同的两个灯泡 、 接入电路中，用电压表测
出 两端电压 及电源电压U，则它们之间的大小关系正确的是（ ）A． B． C． D．
42．（2025·山东青岛·中考真题）小明利用如图所示的电路探究“串联电路的电压规律”，下列说法正确的是（
）
A．连接电路时，开关要闭合，是为了防止短路
B．测量L 的电压时，电压表接b点的导线不动，将接a点的导线接在c点
2
C．实验中更换不同规格的小灯泡，重复实验，是为了减小实验误差
D．结论：串联电路中，电源两端的电压等于各用电器两端电压之和
43．串联电路中，电路两端的总电压 各部分电路两端的电压之 。如图所示电路中，闭合开关 后，
电压表 的示数是2.5V， 的示数是5V，则电压表 的示数是 V。若是想得到这样的电源电压，需要
节新干电池 联。
44．（24-25九年级上·河北石家庄·期末）如图，当开关S 、S 闭合时，电压表的读数为6V，当开关S 闭合、S
1 2 2 1
断开时，电压表的读数为2.4V，那么当S 和S 均断开时，小灯泡L 和L 两端电压分别为 V和 V。
1 2 1 245．如图所示，电压表V的示数为U， 的示数为 ， 的示数为 ，则U、 的关系是 ，
若 ，则 V， V。
46．（24-25九年级上·江苏苏州·期中）如图所示的电路，电源电压为12V，当开关S断开时，V 的示数为6V，
1
V 的示数为8V，则L 两端的电压为 V，当开关S 闭合时，V 的示数为4V，则L 两端的电压为 V，
2 2 2 2
L 两端的电压为 V。
3
47．（2025·甘肃武威·三模）如图所示的电路中，电源电压是3V且保持不变，S闭合后L 、L 正常发光，电压表
1 2
示数为1V，则灯L 两端的电压为 V；若断开开关S，电压表示数将 ，灯L 将 发光。
2 1
48．（24-25九年级下·江西九江·期中）俄罗斯的救援人员从打捞上来的“库尔斯克”号核潜艇上，发现了记录
潜水艇各种信息的“黑匣子”。黑匣子某一部分外壳上有3个电压表V 、V 、V ，其示数分别是U、U、U；3
1 2 3 1 2 3个电流表A 、A 、A ，其示数分别是I、I、I，它内部的电路如图所示，U、U、U 之间的数学关系是 ；
1 2 3 1 2 3 1 2 3
I、I、I 之间的数学关系是 。
1 2 3
49．（2025·安徽蚌埠·三模）如图甲所示的电路中，当闭合开关后，两个电压表的指针偏转情况均如图乙所示，
则电阻 和 两端的电压之比为 。
50．（24-25九年级下·甘肃武威·开学考试）在如图甲所示的电路中，当开关S断开或闭合时，两次电压表指针
的偏转如图乙、丙所示。则电源电压为 V；当开关S断开时，R 两端的电压为 V。
2
六、必做竞赛题
51．某同学连接的电路实物图如图所示。闭合电键后，灯泡L 、L 都不亮，他用电压表进行电路故障检测，测
1 2
试结果如下表所示，则可以判定电路中的故障是（ ）
测试点 a、b c、d d、f
电压表示数 有示数 无示数 有示数A．灯泡L 短路 B．灯泡L 短路
1 2
C．cd段断路 D．df断路

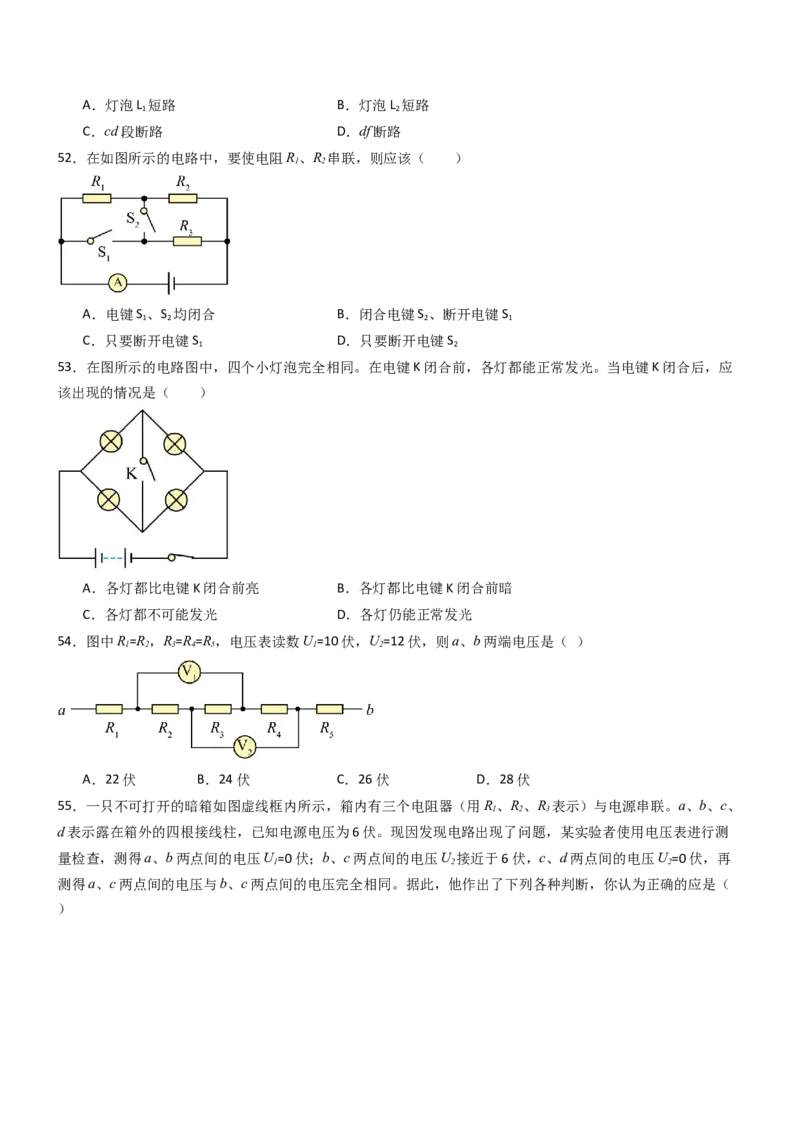

52．在如图所示的电路中，要使电阻R、R 串联，则应该（ ）
1 2
A．电键S 、S 均闭合 B．闭合电键S 、断开电键S
1 2 2 1
C．只要断开电键S D．只要断开电键S
1 2
53．在图所示的电路图中，四个小灯泡完全相同。在电键K闭合前，各灯都能正常发光。当电键K闭合后，应
该出现的情况是（ ）
A．各灯都比电键K闭合前亮 B．各灯都比电键K闭合前暗
C．各灯都不可能发光 D．各灯仍能正常发光
54．图中R=R，R=R=R，电压表读数U=10伏，U=12伏，则a、b两端电压是（ ）
1 2 3 4 5 1 2
A．22伏 B．24伏 C．26伏 D．28伏
55．一只不可打开的暗箱如图虚线框内所示，箱内有三个电阻器（用R、R、R 表示）与电源串联。a、b、c、
1 2 3
d表示露在箱外的四根接线柱，已知电源电压为6伏。现因发现电路出现了问题，某实验者使用电压表进行测
量检查，测得a、b两点间的电压U=0伏；b、c两点间的电压U 接近于6伏，c、d两点间的电压U=0伏，再
1 2 2
测得a、c两点间的电压与b、c两点间的电压完全相同。据此，他作出了下列各种判断，你认为正确的应是（
）A．R 发生了断路，R 发生了短路，只有R 完好
1 3 2
B．R 发生了短路，R 发生了断路，只有R 完好
1 3 2
C．R 发生了短路，R 发生了断路，只有R 完好
1 2 3
D．R 发生了断路，R 发生了短路，只有R 完好
3 2 1
56．在图所示的暗盒中，装有由导线和三个阻值均为R的电阻组成的电路。盒外的l、2、3、4是该电路的四个
接线柱。现用多用电表欧姆挡来检测暗盒内部结构，测量结果是：1、2间的电阻与1、4间的电阻相等；2、3
间的电阻与3、4间的电阻相等；2、3间的电阻是1、2间电阻的2倍；2、4间的电阻为零，则1、3间的电阻是
，并在图上画出黑盒的电路图 。
57．如图所示，若将两个开关都闭合时，A 和A 的指针偏转角度相同，且电流表有两个量程分别为0~0.6A，
1 2
0~3A，此时通过L 、L 的电流之比为1：8，当将控制L 的开关断开发现A 的示数减少了0.32A，那么两开关都
1 3 1 2
闭合时流过L 的电流为 A
2
58．如图，电源电压保持不变，①②同为电压表或电流表。若开关S 、S 闭合后，两灯都能发光，且表①、表
1 2
②的示数之比为2：3，那么L 、L 是 联（选填“串”或“并”）；只闭合开关S 时，两灯仍能发
1 2 1
光，则表①、表②分别为 表和 表。（不计温度对灯丝电阻的影响）。

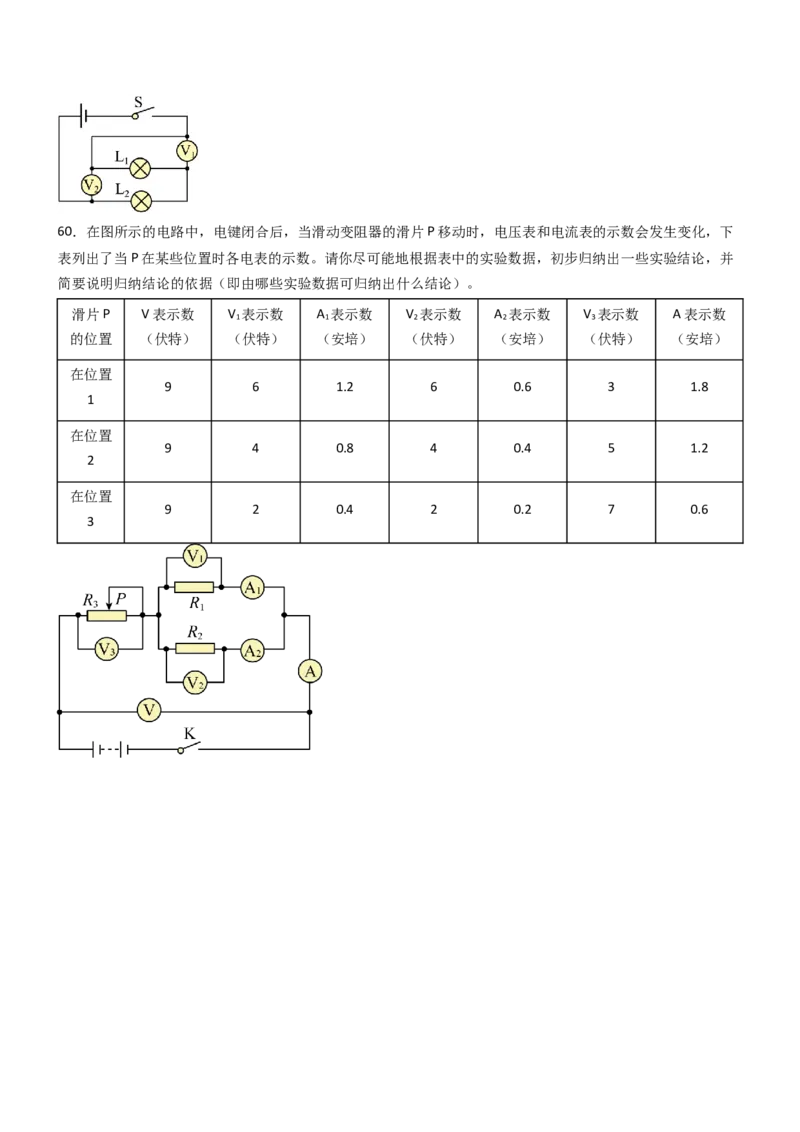

59．如图所示，开关闭合后，电压表V 的示数为3.2V，电压表的V 示数为6V，灯L 两端的电压为 V。
1 2 260．在图所示的电路中，电键闭合后，当滑动变阻器的滑片P移动时，电压表和电流表的示数会发生变化，下
表列出了当P在某些位置时各电表的示数。请你尽可能地根据表中的实验数据，初步归纳出一些实验结论，并
简要说明归纳结论的依据（即由哪些实验数据可归纳出什么结论）。
滑片P V表示数 V 表示数 A 表示数 V 表示数 A 表示数 V 表示数 A表示数
1 1 2 2 3
的位置 （伏特） （伏特） （安培） （伏特） （安培） （伏特） （安培）
在位置
9 6 1.2 6 0.6 3 1.8
1
在位置
9 4 0.8 4 0.4 5 1.2
2
在位置
9 2 0.4 2 0.2 7 0.6
3
