四、电压和电压表
目录
【A 夯基础】............................................................................................................................1
一、电压的概念、表示、单位及其换算...............................................................................................1
二、常见的电压值....................................................................................................................................2
三、电压表及其使用方法.......................................................................................................................3
四、电压、电流等概念综合辨析...........................................................................................................4
五、电压表的读数....................................................................................................................................6
六、测量电压的实物图与电路图...........................................................................................................7
七、电压表的量程选择；分析错误连接的原因...................................................................................8
八、作图题..............................................................................................................................................10
九、实验题..............................................................................................................................................11
【B 提能力】..........................................................................................................................15
【C 链中考】..........................................................................................................................19

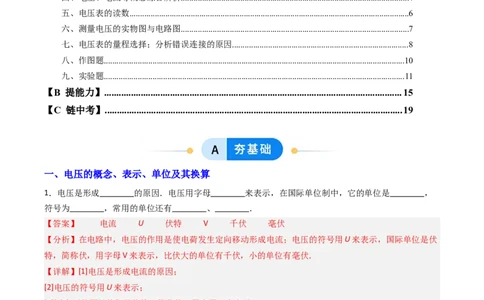

一、电压的概念、表示、单位及其换算
1．电压是形成 的原因．电压用字母 来表示，在国际单位制中，它的单位是 ，
符号为 ，常用的单位还有 、 ．
【答案】 电流 U 伏特 V 千伏 毫伏
【分析】在电路中，电压的作用是使电荷发生定向移动形成电流；电压的符号用U来表示，国际单位是伏
特，简称伏，用字母V来表示，比伏大的单位有千伏，小的单位有毫伏．
【详解】[1]电压是形成电流的原因；
[2]电压的符号用U来表示；
[3][4]电压的国际单位是伏特，简称伏，用字母V来表示；
[5][6]常用的电压单位还有千伏、毫伏．
2．完成下列单位换算（用科学记数法，否则不给分）
（1）80V= mV= kV
（2）3.6×103mV= V= kV
【答案】 8×104 0.08 3.6 3.6×10-3
【详解】（1）[1][2]已知1V=103mV，1V=10-3kV，故有
80V=80×103mV=8×104mV80V=80×10-3kV =0.08kV
（2）[3][4]已知1mV=10-3V，故有
3.6×103mV=3.6×103×10-3V=3.6V= 3.6×10-3kV
3．1.5kV= V 3.6V= mV 10kV= V
【答案】 1.5×103 3.6×103 1×104
【分析】电压的单位有V、kV和mV，1kV=103V，1V=103mV．
【详解】1.5kV=1.5×103V，3.6V=3.6×103mV，10kV=10×103V=1×104V．
故答案为1.5×103；3.6×103；1×104．
【点睛】本题考查电压的单位换算，无论什么物理量的单位换算，前面的数都表示倍数，不进行换算，只
是把后面的单位进行换算．这才是真正意义上的单位换算．

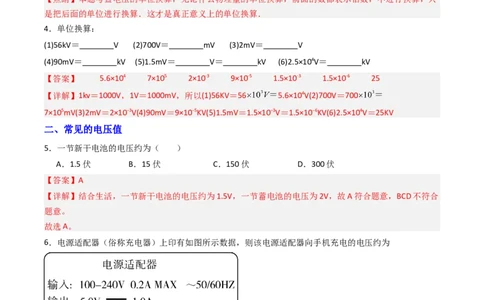

4．单位换算：
(1)56kV＝ V (2)700V＝ mV (3)2mV＝ V
(4)90mV＝ kV (5)1.5mV＝ V＝ kV (6)2.5×104V＝ kV
【答案】 5.6×104 7×105 2×10-3 9×10-5 1.5×10-3 1.5×10-6 25
【详解】1kv＝1000V，1V＝1000mV，所以(1)56KV＝56 5.6×104V(2)700V＝700
7×105mV(3)2mV＝2×10−3V(4)90mV＝9×10−5KV(5)1.5mV＝1.5×10−3V＝1.5×10−6KV(6)2.5×104V＝25KV
二、常见的电压值
5．一节新干电池的电压约为（ ）
A．1.5伏 B．15伏 C．150伏 D．300伏
【答案】A
【详解】结合生活，一节新干电池的电压约为1.5V，一节蓄电池的电压为2V，故A符合题意，BCD不符合
题意。
故选A。

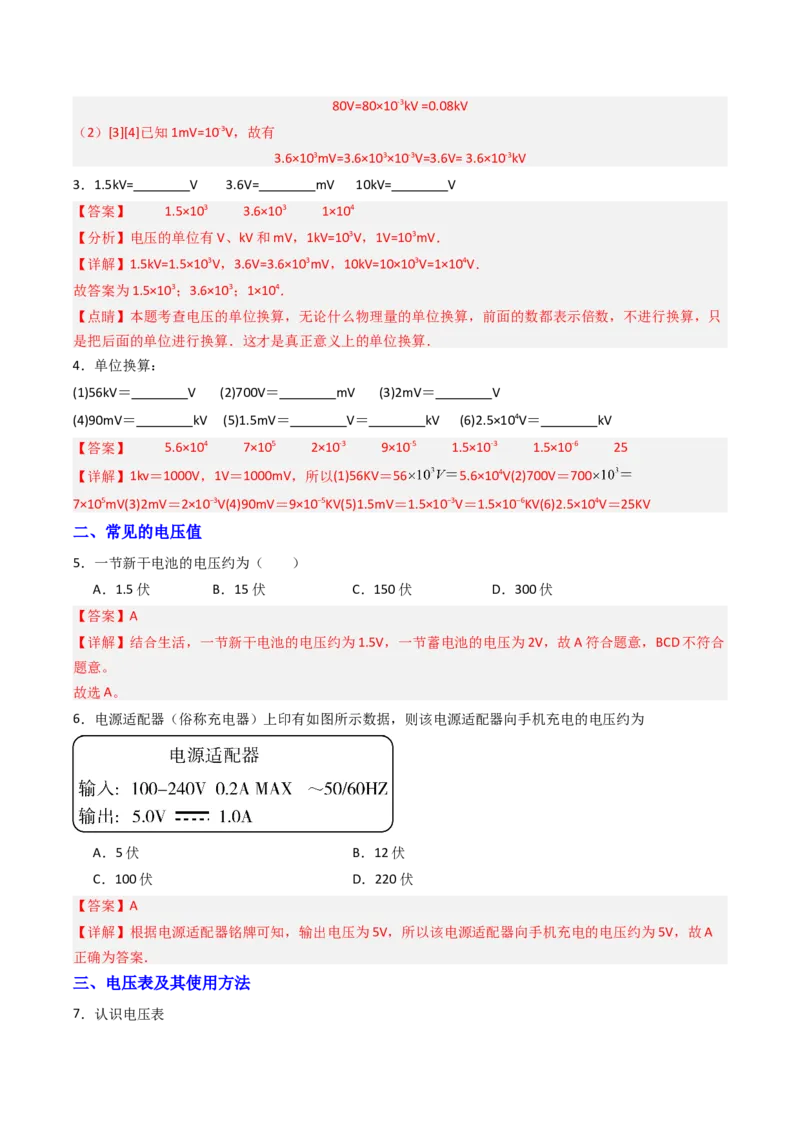

6．电源适配器（俗称充电器）上印有如图所示数据，则该电源适配器向手机充电的电压约为
A．5伏 B．12伏
C．100伏 D．220伏
【答案】A
【详解】根据电源适配器铭牌可知，输出电压为5V，所以该电源适配器向手机充电的电压约为5V，故A
正确为答案．
三、电压表及其使用方法
7．认识电压表电压表是测量 的仪表，有 个接线柱， 个量程，大量程是 0-15V ，小
量程是 V；电压表必须跟被测用电器 联。

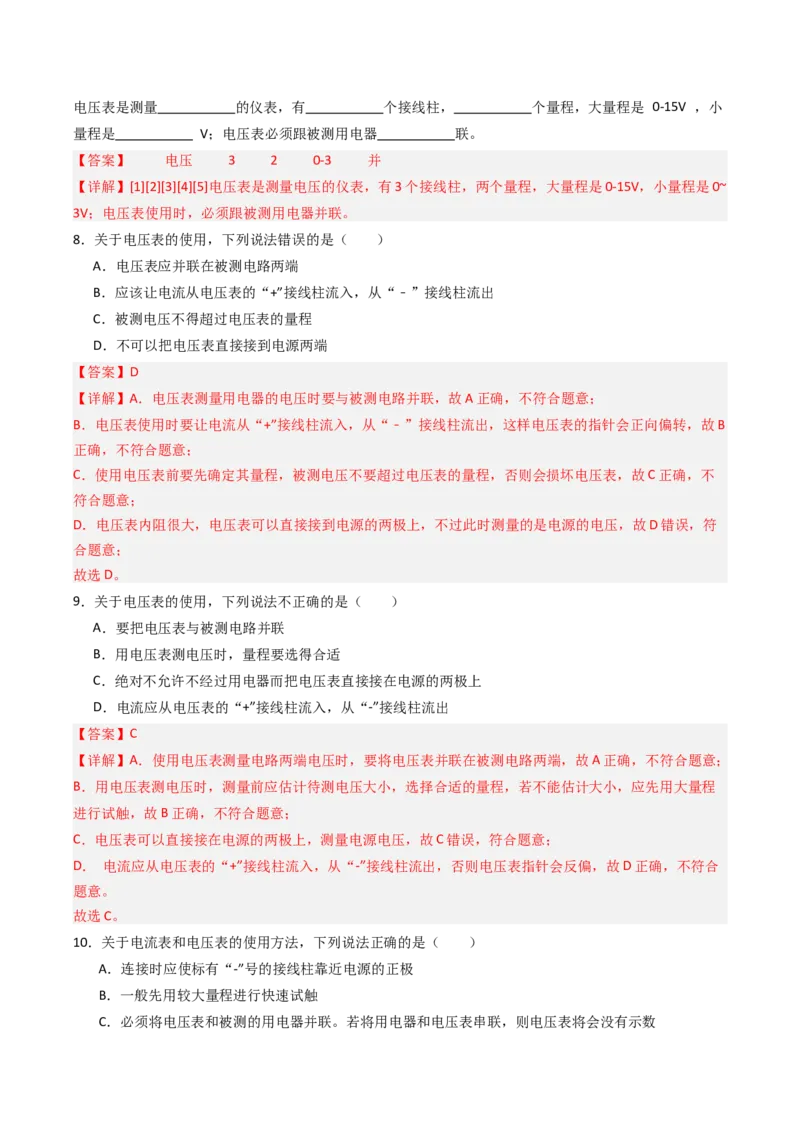

【答案】 电压 3 2 0-3 并
【详解】[1][2][3][4][5]电压表是测量电压的仪表，有3个接线柱，两个量程，大量程是0-15V，小量程是0~
3V；电压表使用时，必须跟被测用电器并联。
8．关于电压表的使用，下列说法错误的是（ ）
A．电压表应并联在被测电路两端
B．应该让电流从电压表的“+”接线柱流入，从“﹣”接线柱流出
C．被测电压不得超过电压表的量程
D．不可以把电压表直接接到电源两端
【答案】D

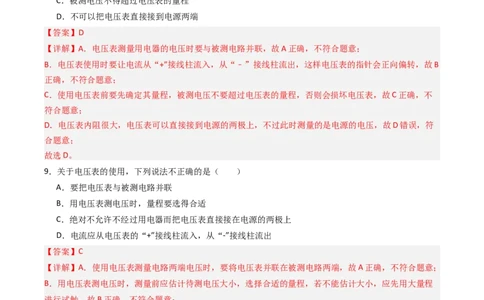

【详解】A．电压表测量用电器的电压时要与被测电路并联，故A正确，不符合题意；
B．电压表使用时要让电流从“+”接线柱流入，从“﹣”接线柱流出，这样电压表的指针会正向偏转，故B
正确，不符合题意；
C．使用电压表前要先确定其量程，被测电压不要超过电压表的量程，否则会损坏电压表，故C正确，不
符合题意；
D．电压表内阻很大，电压表可以直接接到电源的两极上，不过此时测量的是电源的电压，故D错误，符
合题意；
故选D。
9．关于电压表的使用，下列说法不正确的是（ ）
A．要把电压表与被测电路并联
B．用电压表测电压时，量程要选得合适
C．绝对不允许不经过用电器而把电压表直接接在电源的两极上
D．电流应从电压表的“+”接线柱流入，从“-”接线柱流出
【答案】C
【详解】A．使用电压表测量电路两端电压时，要将电压表并联在被测电路两端，故A正确，不符合题意；
B．用电压表测电压时，测量前应估计待测电压大小，选择合适的量程，若不能估计大小，应先用大量程
进行试触，故B正确，不符合题意；
C．电压表可以直接接在电源的两极上，测量电源电压，故C错误，符合题意；
D． 电流应从电压表的“+”接线柱流入，从“-”接线柱流出，否则电压表指针会反偏，故D正确，不符合
题意。
故选C。
10．关于电流表和电压表的使用方法，下列说法正确的是（ ）
A．连接时应使标有“-”号的接线柱靠近电源的正极
B．一般先用较大量程进行快速试触
C．必须将电压表和被测的用电器并联。若将用电器和电压表串联，则电压表将会没有示数D．实验室中常见的电流表和电压表分度值相同

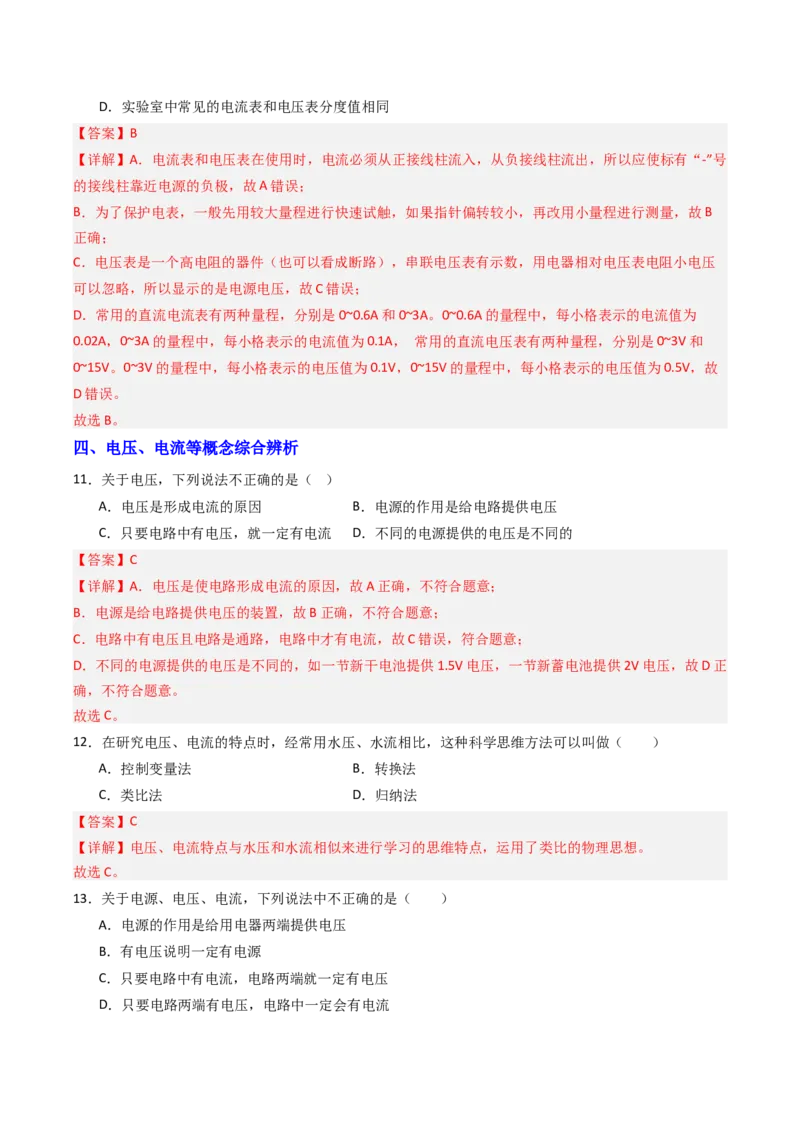

【答案】B
【详解】A．电流表和电压表在使用时，电流必须从正接线柱流入，从负接线柱流出，所以应使标有“-”号
的接线柱靠近电源的负极，故A错误；
B．为了保护电表，一般先用较大量程进行快速试触，如果指针偏转较小，再改用小量程进行测量，故B
正确；
C．电压表是一个高电阻的器件（也可以看成断路），串联电压表有示数，用电器相对电压表电阻小电压
可以忽略，所以显示的是电源电压，故C错误；
D．常用的直流电流表有两种量程，分别是0~0.6A和0~3A。0~0.6A的量程中，每小格表示的电流值为
0.02A，0~3A的量程中，每小格表示的电流值为0.1A， 常用的直流电压表有两种量程，分别是0~3V和
0~15V。0~3V的量程中，每小格表示的电压值为0.1V，0~15V的量程中，每小格表示的电压值为0.5V，故
D错误。
故选B。

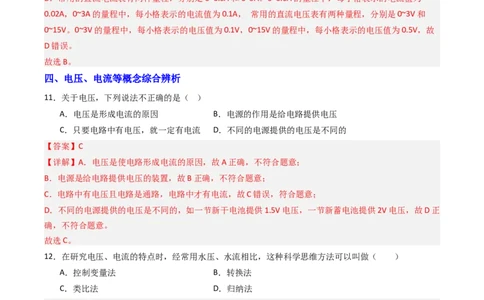

四、电压、电流等概念综合辨析
11．关于电压，下列说法不正确的是（ ）
A．电压是形成电流的原因 B．电源的作用是给电路提供电压
C．只要电路中有电压，就一定有电流 D．不同的电源提供的电压是不同的
【答案】C
【详解】A．电压是使电路形成电流的原因，故A正确，不符合题意；
B．电源是给电路提供电压的装置，故B正确，不符合题意；
C．电路中有电压且电路是通路，电路中才有电流，故C错误，符合题意；
D．不同的电源提供的电压是不同的，如一节新干电池提供1.5V电压，一节新蓄电池提供2V电压，故D正
确，不符合题意。
故选C。
12．在研究电压、电流的特点时，经常用水压、水流相比，这种科学思维方法可以叫做（ ）
A．控制变量法 B．转换法
C．类比法 D．归纳法
【答案】C
【详解】电压、电流特点与水压和水流相似来进行学习的思维特点，运用了类比的物理思想。
故选C。
13．关于电源、电压、电流，下列说法中不正确的是（ ）
A．电源的作用是给用电器两端提供电压
B．有电压说明一定有电源
C．只要电路中有电流，电路两端就一定有电压
D．只要电路两端有电压，电路中一定会有电流【答案】D

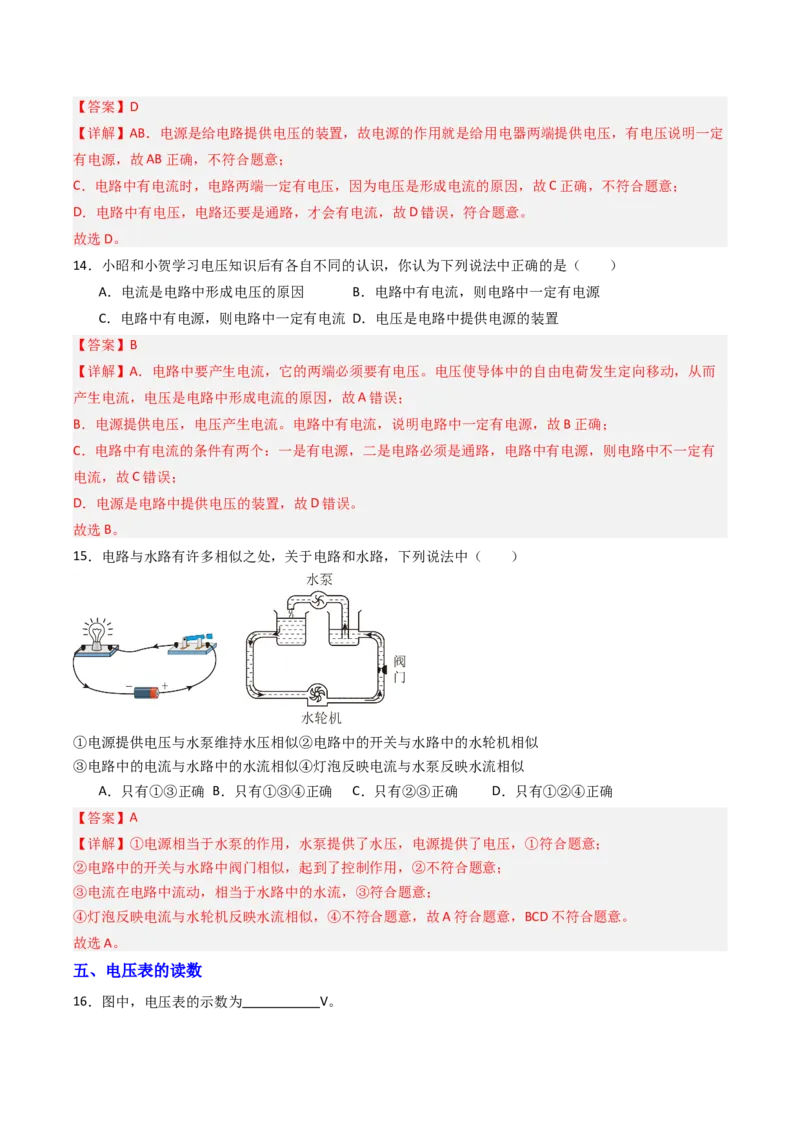

【详解】AB．电源是给电路提供电压的装置，故电源的作用就是给用电器两端提供电压，有电压说明一定
有电源，故AB正确，不符合题意；
C．电路中有电流时，电路两端一定有电压，因为电压是形成电流的原因，故C正确，不符合题意；
D．电路中有电压，电路还要是通路，才会有电流，故D错误，符合题意。
故选D。
14．小昭和小贺学习电压知识后有各自不同的认识，你认为下列说法中正确的是（ ）
A．电流是电路中形成电压的原因 B．电路中有电流，则电路中一定有电源
C．电路中有电源，则电路中一定有电流 D．电压是电路中提供电源的装置
【答案】B
【详解】A．电路中要产生电流，它的两端必须要有电压。电压使导体中的自由电荷发生定向移动，从而
产生电流，电压是电路中形成电流的原因，故A错误；
B．电源提供电压，电压产生电流。电路中有电流，说明电路中一定有电源，故B正确；
C．电路中有电流的条件有两个：一是有电源，二是电路必须是通路，电路中有电源，则电路中不一定有
电流，故C错误；
D．电源是电路中提供电压的装置，故D错误。
故选B。
15．电路与水路有许多相似之处，关于电路和水路，下列说法中（ ）
①电源提供电压与水泵维持水压相似②电路中的开关与水路中的水轮机相似
③电路中的电流与水路中的水流相似④灯泡反映电流与水泵反映水流相似
A．只有①③正确 B．只有①③④正确 C．只有②③正确 D．只有①②④正确
【答案】A
【详解】①电源相当于水泵的作用，水泵提供了水压，电源提供了电压，①符合题意；
②电路中的开关与水路中阀门相似，起到了控制作用，②不符合题意；
③电流在电路中流动，相当于水路中的水流，③符合题意；
④灯泡反映电流与水轮机反映水流相似，④不符合题意，故A符合题意，BCD不符合题意。
故选A。

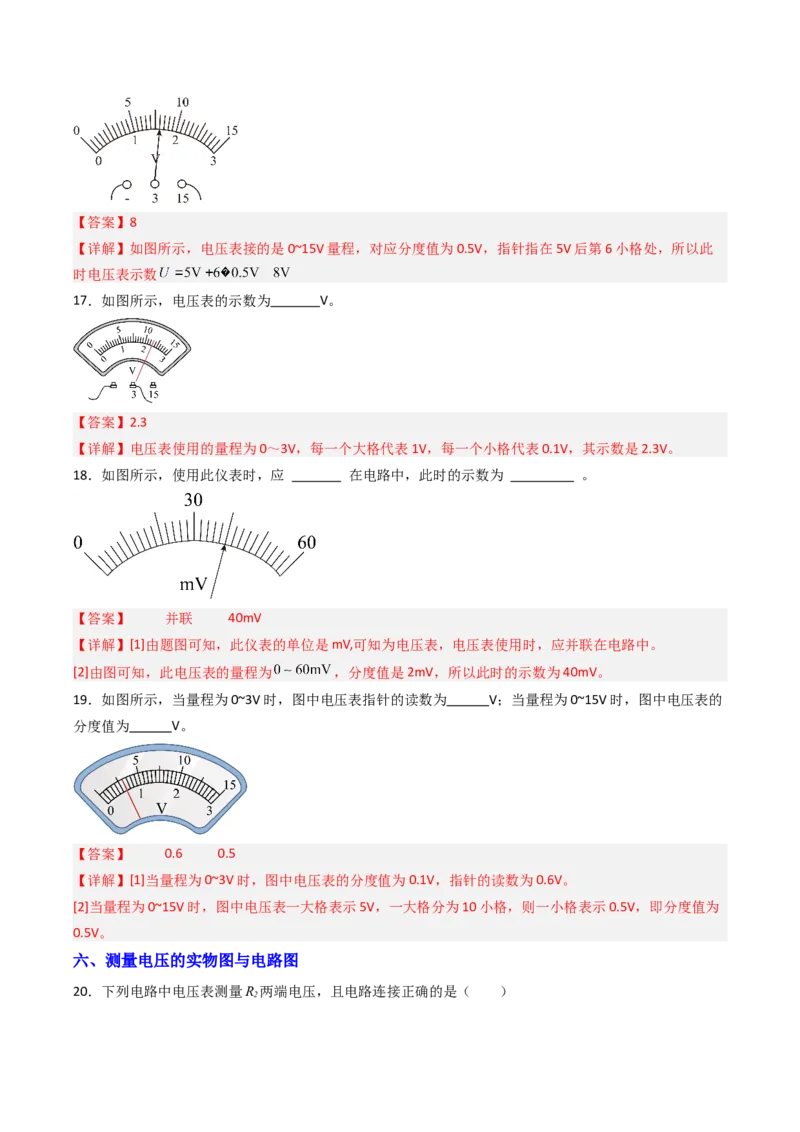

五、电压表的读数
16．图中，电压表的示数为 V。【答案】8
【详解】如图所示，电压表接的是0~15V量程，对应分度值为0.5V，指针指在5V后第6小格处，所以此
时电压表示数
17．如图所示，电压表的示数为 V。
【答案】2.3
【详解】电压表使用的量程为0～3V，每一个大格代表1V，每一个小格代表0.1V，其示数是2.3V。
18．如图所示，使用此仪表时，应 在电路中，此时的示数为 。
【答案】 并联 40mV
【详解】[1]由题图可知，此仪表的单位是mV,可知为电压表，电压表使用时，应并联在电路中。
[2]由图可知，此电压表的量程为 ，分度值是2mV，所以此时的示数为40mV。
19．如图所示，当量程为0~3V时，图中电压表指针的读数为 V；当量程为0~15V时，图中电压表的
分度值为 V。
【答案】 0.6 0.5
【详解】[1]当量程为0~3V时，图中电压表的分度值为0.1V，指针的读数为0.6V。
[2]当量程为0~15V时，图中电压表一大格表示5V，一大格分为10小格，则一小格表示0.5V，即分度值为
0.5V。
六、测量电压的实物图与电路图

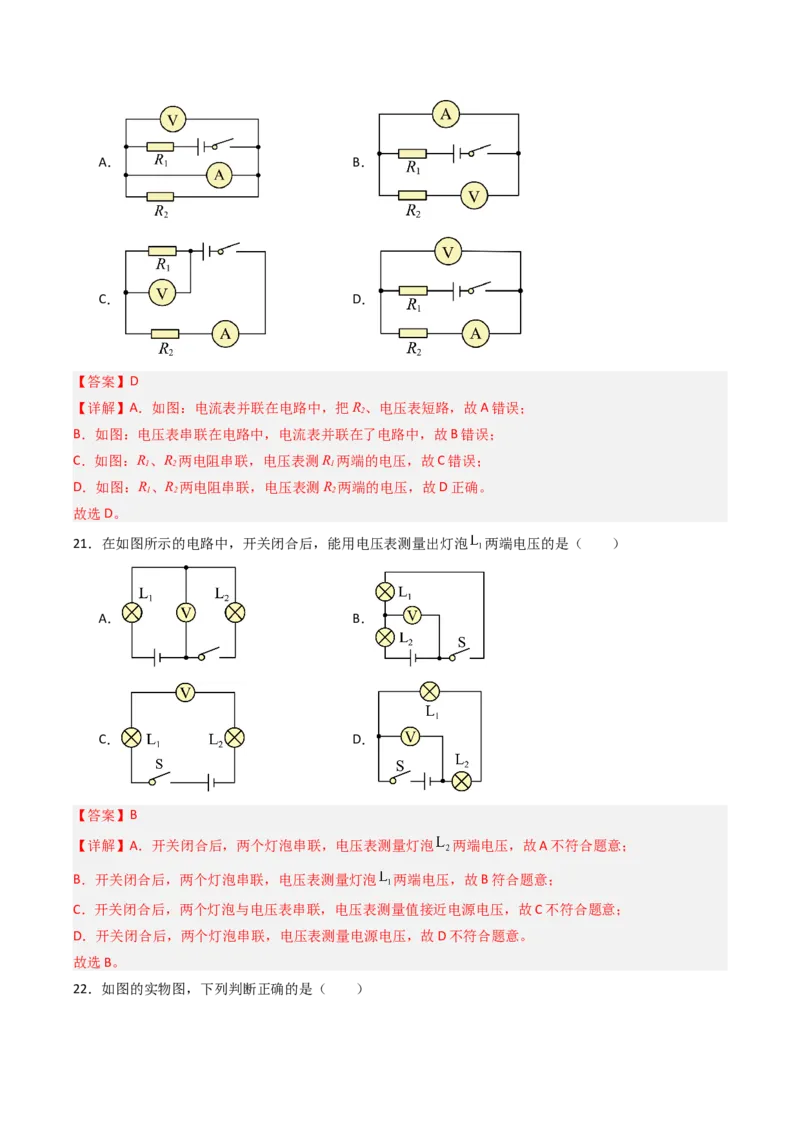

20．下列电路中电压表测量R 两端电压，且电路连接正确的是（ ）
2A． B．
C． D．
【答案】D
【详解】A．如图：电流表并联在电路中，把R、电压表短路，故A错误；
2
B．如图：电压表串联在电路中，电流表并联在了电路中，故B错误；
C．如图：R、R 两电阻串联，电压表测R 两端的电压，故C错误；
1 2 1
D．如图：R、R 两电阻串联，电压表测R 两端的电压，故D正确。
1 2 2
故选D。
21．在如图所示的电路中，开关闭合后，能用电压表测量出灯泡 两端电压的是（ ）
A． B．
C． D．
【答案】B
【详解】A．开关闭合后，两个灯泡串联，电压表测量灯泡 两端电压，故A不符合题意；
B．开关闭合后，两个灯泡串联，电压表测量灯泡 两端电压，故B符合题意；
C．开关闭合后，两个灯泡与电压表串联，电压表测量值接近电源电压，故C不符合题意；
D．开关闭合后，两个灯泡串联，电压表测量电源电压，故D不符合题意。
故选B。

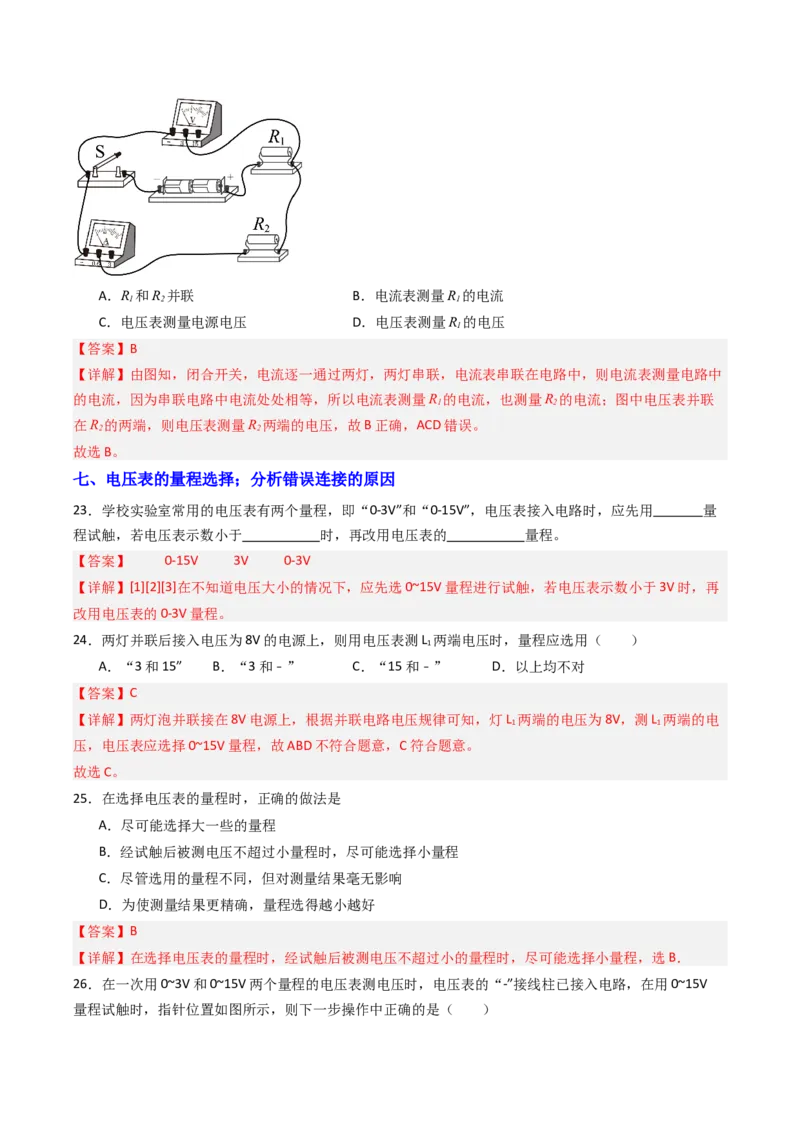

22．如图的实物图，下列判断正确的是（ ）A．R 和R 并联 B．电流表测量R 的电流
1 2 1
C．电压表测量电源电压 D．电压表测量R 的电压
1
【答案】B
【详解】由图知，闭合开关，电流逐一通过两灯，两灯串联，电流表串联在电路中，则电流表测量电路中
的电流，因为串联电路中电流处处相等，所以电流表测量R 的电流，也测量R 的电流；图中电压表并联
1 2
在R 的两端，则电压表测量R 两端的电压，故B正确，ACD错误。
2 2
故选B。
七、电压表的量程选择；分析错误连接的原因
23．学校实验室常用的电压表有两个量程，即“0-3V”和“0-15V”，电压表接入电路时，应先用 量
程试触，若电压表示数小于 时，再改用电压表的 量程。
【答案】 0-15V 3V 0-3V
【详解】[1][2][3]在不知道电压大小的情况下，应先选0~15V量程进行试触，若电压表示数小于3V时，再
改用电压表的0-3V量程。
24．两灯并联后接入电压为8V的电源上，则用电压表测L 两端电压时，量程应选用（ ）
1
A．“3和15” B．“3和﹣” C．“15和﹣” D．以上均不对
【答案】C
【详解】两灯泡并联接在8V电源上，根据并联电路电压规律可知，灯L 两端的电压为8V，测L 两端的电
1 1
压，电压表应选择0~15V量程，故ABD不符合题意，C符合题意。
故选C。
25．在选择电压表的量程时，正确的做法是
A．尽可能选择大一些的量程
B．经试触后被测电压不超过小量程时，尽可能选择小量程
C．尽管选用的量程不同，但对测量结果毫无影响
D．为使测量结果更精确，量程选得越小越好
【答案】B
【详解】在选择电压表的量程时，经试触后被测电压不超过小的量程时，尽可能选择小量程，选B．

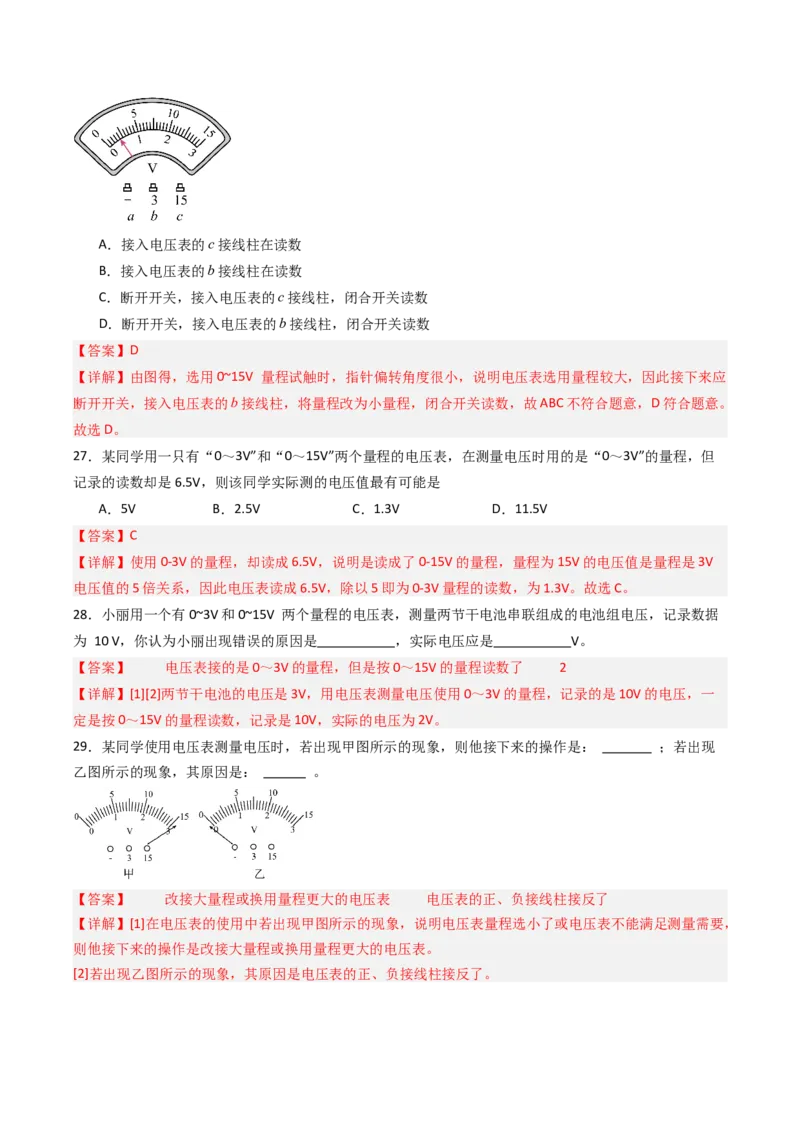

26．在一次用0~3V和0~15V两个量程的电压表测电压时，电压表的“-”接线柱已接入电路，在用0~15V
量程试触时，指针位置如图所示，则下一步操作中正确的是（ ）A．接入电压表的c接线柱在读数
B．接入电压表的b接线柱在读数
C．断开开关，接入电压表的c接线柱，闭合开关读数
D．断开开关，接入电压表的b接线柱，闭合开关读数
【答案】D
【详解】由图得，选用0~15V 量程试触时，指针偏转角度很小，说明电压表选用量程较大，因此接下来应
断开开关，接入电压表的b接线柱，将量程改为小量程，闭合开关读数，故ABC不符合题意，D符合题意。
故选D。
27．某同学用一只有“0～3V”和“0～15V”两个量程的电压表，在测量电压时用的是“0～3V”的量程，但
记录的读数却是6.5V，则该同学实际测的电压值最有可能是
A．5V B．2.5V C．1.3V D．11.5V
【答案】C
【详解】使用0-3V的量程，却读成6.5V，说明是读成了0-15V的量程，量程为15V的电压值是量程是3V
电压值的5倍关系，因此电压表读成6.5V，除以5即为0-3V量程的读数，为1.3V。故选C。
28．小丽用一个有0~3V和0~15V 两个量程的电压表，测量两节干电池串联组成的电池组电压，记录数据
为 10 V，你认为小丽出现错误的原因是 ，实际电压应是 V。
【答案】 电压表接的是0～3V的量程，但是按0～15V的量程读数了 2
【详解】[1][2]两节干电池的电压是3V，用电压表测量电压使用0～3V的量程，记录的是10V的电压，一
定是按0～15V的量程读数，记录是10V，实际的电压为2V。
29．某同学使用电压表测量电压时，若出现甲图所示的现象，则他接下来的操作是： ；若出现
乙图所示的现象，其原因是： 。
【答案】 改接大量程或换用量程更大的电压表 电压表的正、负接线柱接反了
【详解】[1]在电压表的使用中若出现甲图所示的现象，说明电压表量程选小了或电压表不能满足测量需要，
则他接下来的操作是改接大量程或换用量程更大的电压表。
[2]若出现乙图所示的现象，其原因是电压表的正、负接线柱接反了。八、作图题

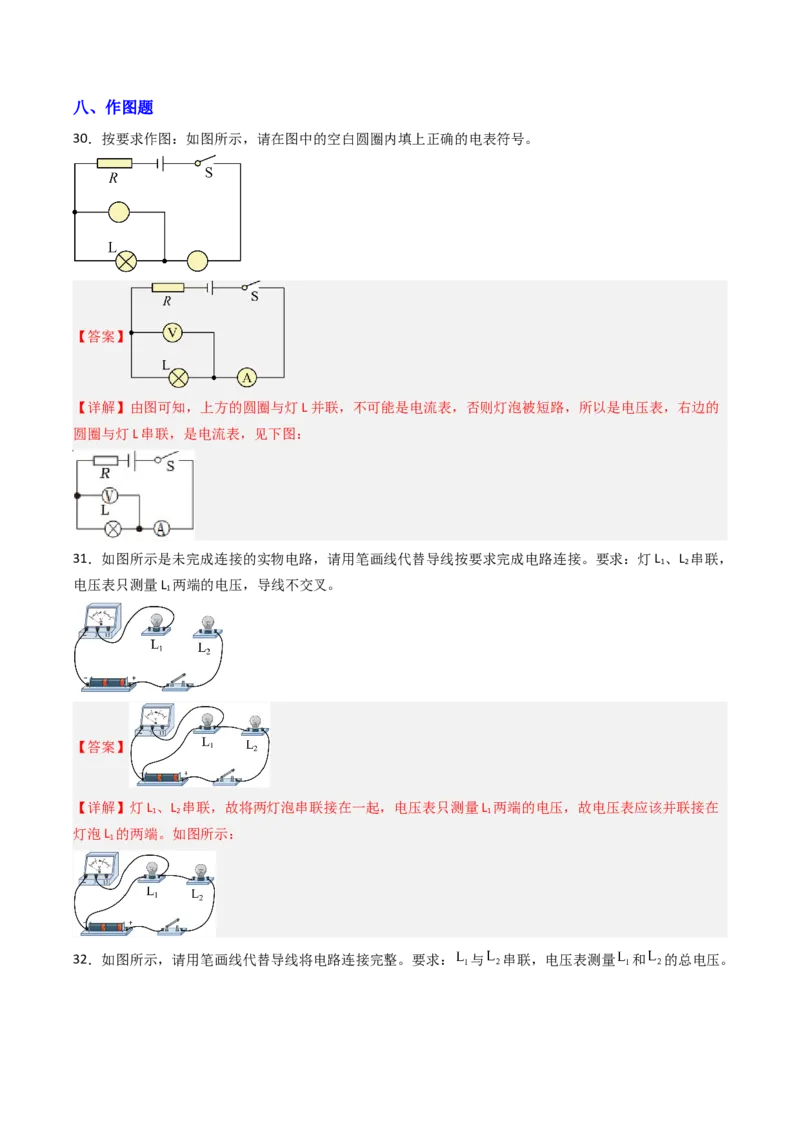

30．按要求作图：如图所示，请在图中的空白圆圈内填上正确的电表符号。
【答案】
【详解】由图可知，上方的圆圈与灯L并联，不可能是电流表，否则灯泡被短路，所以是电压表，右边的
圆圈与灯L串联，是电流表，见下图：
31．如图所示是未完成连接的实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L 、L 串联，
1 2
电压表只测量L 两端的电压，导线不交叉。
1
【答案】
【详解】灯L 、L 串联，故将两灯泡串联接在一起，电压表只测量L 两端的电压，故电压表应该并联接在
1 2 1
灯泡L 的两端。如图所示：
1
32．如图所示，请用笔画线代替导线将电路连接完整。要求： 与 串联，电压表测量 和 的总电压。【答案】
【详解】一节干电池的电压是1.5V，因电源是由三节新的干电池串联组成的，其电压为4.5V，所以电压表
的量程为0~15V，从电源的正极出发，依次串联开关、灯L 、L 后回到电源的负极，然后电压表并联在灯
2 1
L 和L 两端，如下图所示：
1 2
九、实验题

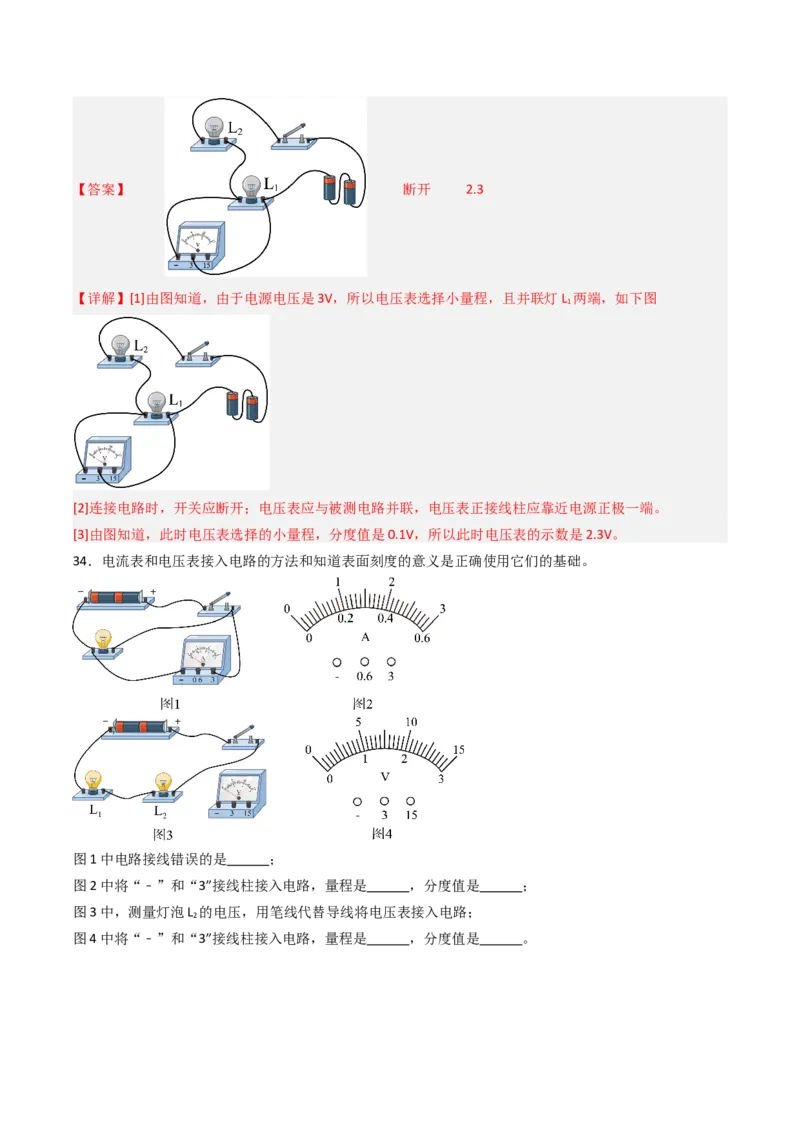

33．小明同学做“用电压表测电压”实验的电路如图（a）所示，请用笔画线代替导线将电路连接完整，
使灯L 和L 串联连接，电压表测量灯L 两端的电压。 （用2B铅笔在答题纸的相应位置上画
1 2 1
图）连接电路时，电键应 。如图（b）此时电压表读数为 伏。【答案】 断开 2.3
【详解】[1]由图知道，由于电源电压是3V，所以电压表选择小量程，且并联灯L 两端，如下图
1
[2]连接电路时，开关应断开；电压表应与被测电路并联，电压表正接线柱应靠近电源正极一端。
[3]由图知道，此时电压表选择的小量程，分度值是0.1V，所以此时电压表的示数是2.3V。

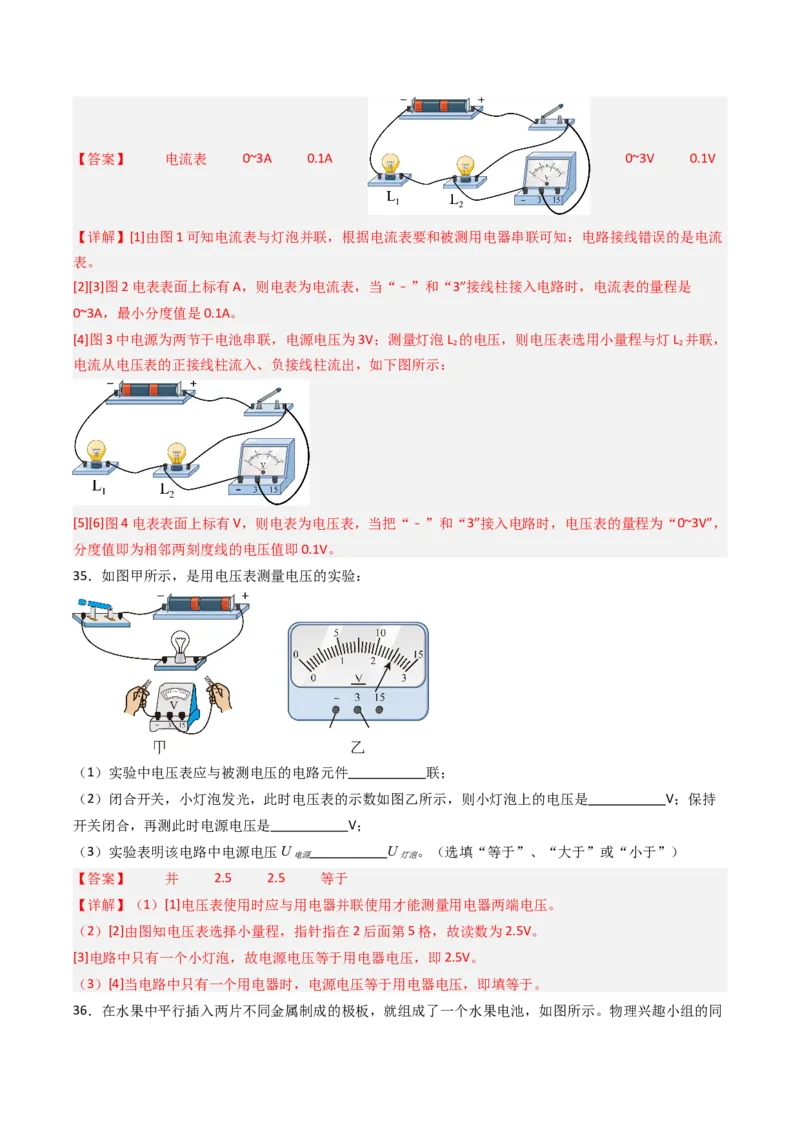

34．电流表和电压表接入电路的方法和知道表面刻度的意义是正确使用它们的基础。
图1中电路接线错误的是 ；
图2中将“﹣”和“3”接线柱接入电路，量程是 ，分度值是 ；
图3中，测量灯泡L 的电压，用笔线代替导线将电压表接入电路；
2
图4中将“﹣”和“3”接线柱接入电路，量程是 ，分度值是 。【答案】 电流表 0~3A 0.1A 0~3V 0.1V
【详解】[1]由图1可知电流表与灯泡并联，根据电流表要和被测用电器串联可知：电路接线错误的是电流
表。
[2][3]图2电表表面上标有A，则电表为电流表，当“﹣”和“3”接线柱接入电路时，电流表的量程是
0~3A，最小分度值是0.1A。
[4]图3中电源为两节干电池串联，电源电压为3V；测量灯泡L 的电压，则电压表选用小量程与灯L 并联，
2 2
电流从电压表的正接线柱流入、负接线柱流出，如下图所示：
[5][6]图4电表表面上标有V，则电表为电压表，当把“﹣”和“3”接入电路时，电压表的量程为“0~3V”，
分度值即为相邻两刻度线的电压值即0.1V。
35．如图甲所示，是用电压表测量电压的实验：
（1）实验中电压表应与被测电压的电路元件 联；
（2）闭合开关，小灯泡发光，此时电压表的示数如图乙所示，则小灯泡上的电压是 V；保持
开关闭合，再测此时电源电压是 V；
（3）实验表明该电路中电源电压U U 。（选填“等于”、“大于”或“小于”）
电源 灯泡
【答案】 并 2.5 2.5 等于
【详解】（1）[1]电压表使用时应与用电器并联使用才能测量用电器两端电压。
（2）[2]由图知电压表选择小量程，指针指在2后面第5格，故读数为2.5V。
[3]电路中只有一个小灯泡，故电源电压等于用电器电压，即2.5V。
（3）[4]当电路中只有一个用电器时，电源电压等于用电器电压，即填等于。

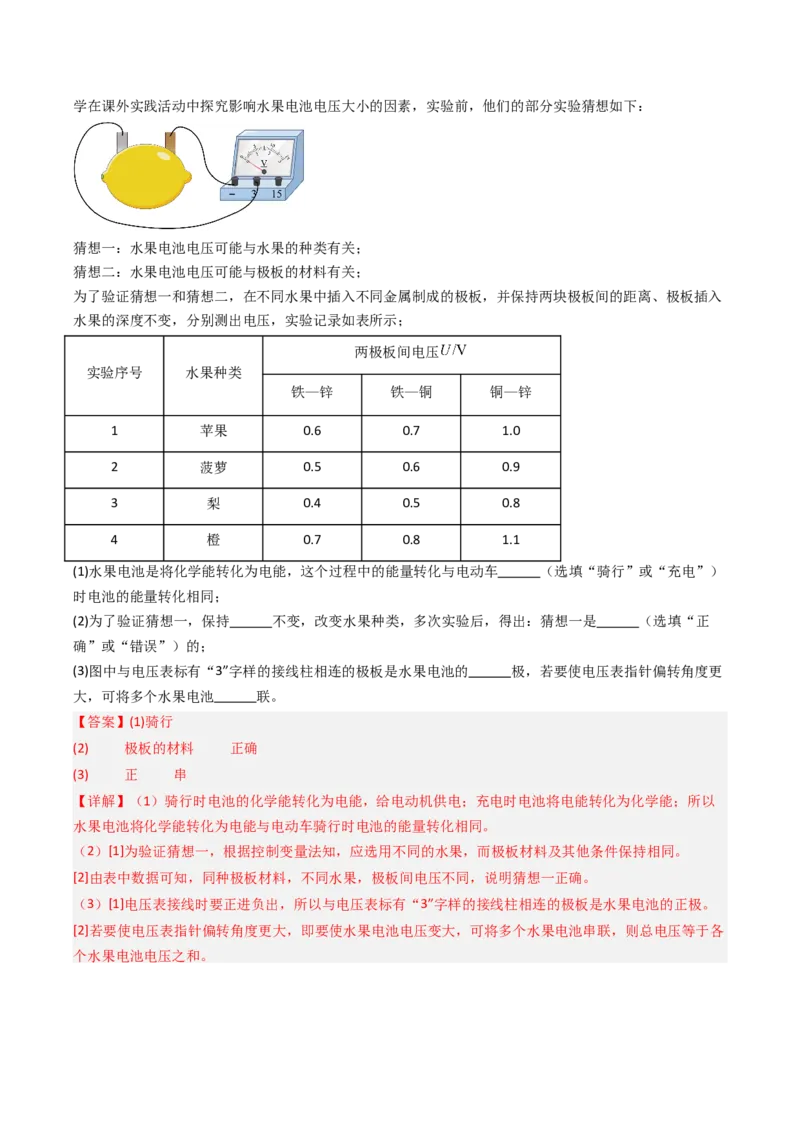

36．在水果中平行插入两片不同金属制成的极板，就组成了一个水果电池，如图所示。物理兴趣小组的同学在课外实践活动中探究影响水果电池电压大小的因素，实验前，他们的部分实验猜想如下：
猜想一：水果电池电压可能与水果的种类有关；
猜想二：水果电池电压可能与极板的材料有关；
为了验证猜想一和猜想二，在不同水果中插入不同金属制成的极板，并保持两块极板间的距离、极板插入
水果的深度不变，分别测出电压，实验记录如表所示；
两极板间电压
实验序号 水果种类
铁—锌 铁—铜 铜—锌
1 苹果 0.6 0.7 1.0
2 菠萝 0.5 0.6 0.9
3 梨 0.4 0.5 0.8
4 橙 0.7 0.8 1.1
(1)水果电池是将化学能转化为电能，这个过程中的能量转化与电动车 （选填“骑行”或“充电”）
时电池的能量转化相同；
(2)为了验证猜想一，保持 不变，改变水果种类，多次实验后，得出：猜想一是 （选填“正
确”或“错误”）的；
(3)图中与电压表标有“3”字样的接线柱相连的极板是水果电池的 极，若要使电压表指针偏转角度更
大，可将多个水果电池 联。
【答案】(1)骑行
(2) 极板的材料 正确
(3) 正 串
【详解】（1）骑行时电池的化学能转化为电能，给电动机供电；充电时电池将电能转化为化学能；所以
水果电池将化学能转化为电能与电动车骑行时电池的能量转化相同。
（2）[1]为验证猜想一，根据控制变量法知，应选用不同的水果，而极板材料及其他条件保持相同。
[2]由表中数据可知，同种极板材料，不同水果，极板间电压不同，说明猜想一正确。
（3）[1]电压表接线时要正进负出，所以与电压表标有“3”字样的接线柱相连的极板是水果电池的正极。
[2]若要使电压表指针偏转角度更大，即要使水果电池电压变大，可将多个水果电池串联，则总电压等于各
个水果电池电压之和。一、单选题

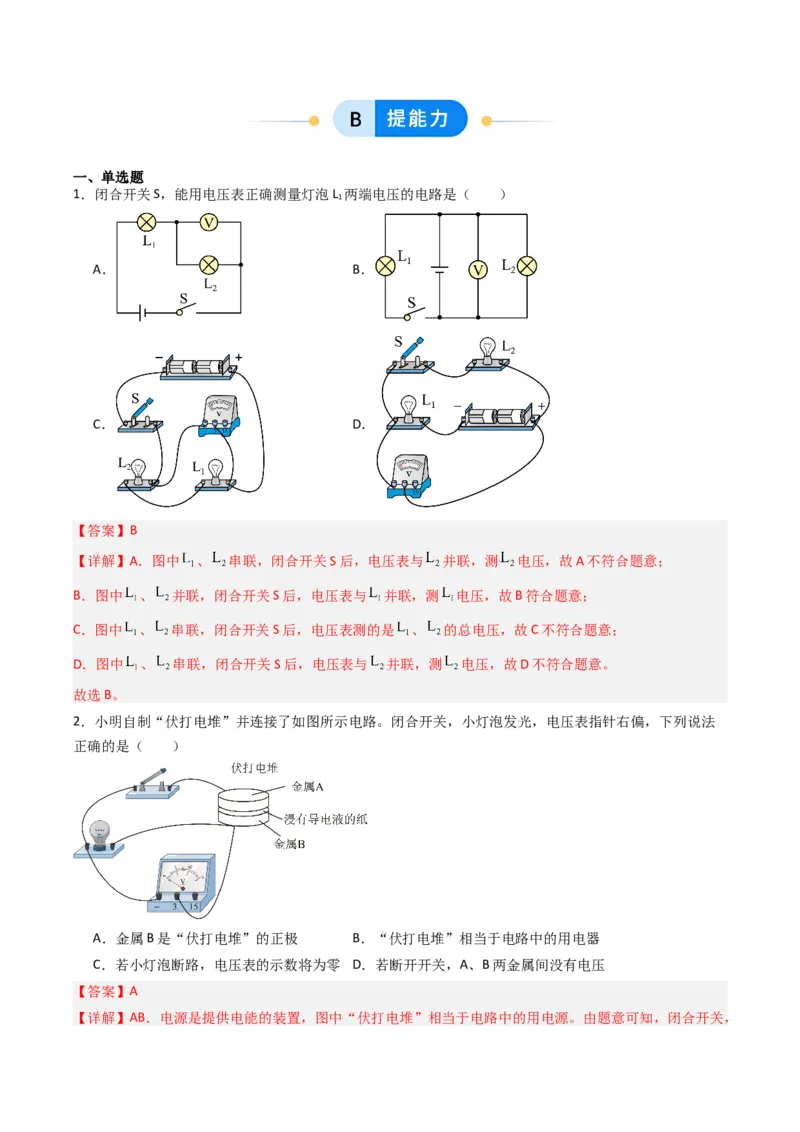

1．闭合开关S，能用电压表正确测量灯泡L 两端电压的电路是（ ）
1
A． B．
C． D．
【答案】B
【详解】A．图中 、 串联，闭合开关S后，电压表与 并联，测 电压，故A不符合题意；
B．图中 、 并联，闭合开关S后，电压表与 并联，测 电压，故B符合题意；
C．图中 、 串联，闭合开关S后，电压表测的是 、 的总电压，故C不符合题意；
D．图中 、 串联，闭合开关S后，电压表与 并联，测 电压，故D不符合题意。
故选B。
2．小明自制“伏打电堆”并连接了如图所示电路。闭合开关，小灯泡发光，电压表指针右偏，下列说法
正确的是（ ）
A．金属B是“伏打电堆”的正极 B．“伏打电堆”相当于电路中的用电器
C．若小灯泡断路，电压表的示数将为零 D．若断开开关，A、B两金属间没有电压
【答案】A
【详解】AB．电源是提供电能的装置，图中“伏打电堆”相当于电路中的用电源。由题意可知，闭合开关，小灯泡发光，电压表指针右偏，说明电流从电压表正接线柱流入负接线柱流出，因电流从电源正极流出，
所以与电压表正接线柱相连的金属B为电源正极，故A正确，B错误；
C．闭合开关，若小灯泡断路，电压表仍接在电源的两极上和电源形成通路，所以电压表有示数，故C错
误；
D．若断开开关，整个电路是断路，没有电流，但是A、B两金属间仍有电压，与电路是否接通无关，故D
错误。
故选A。

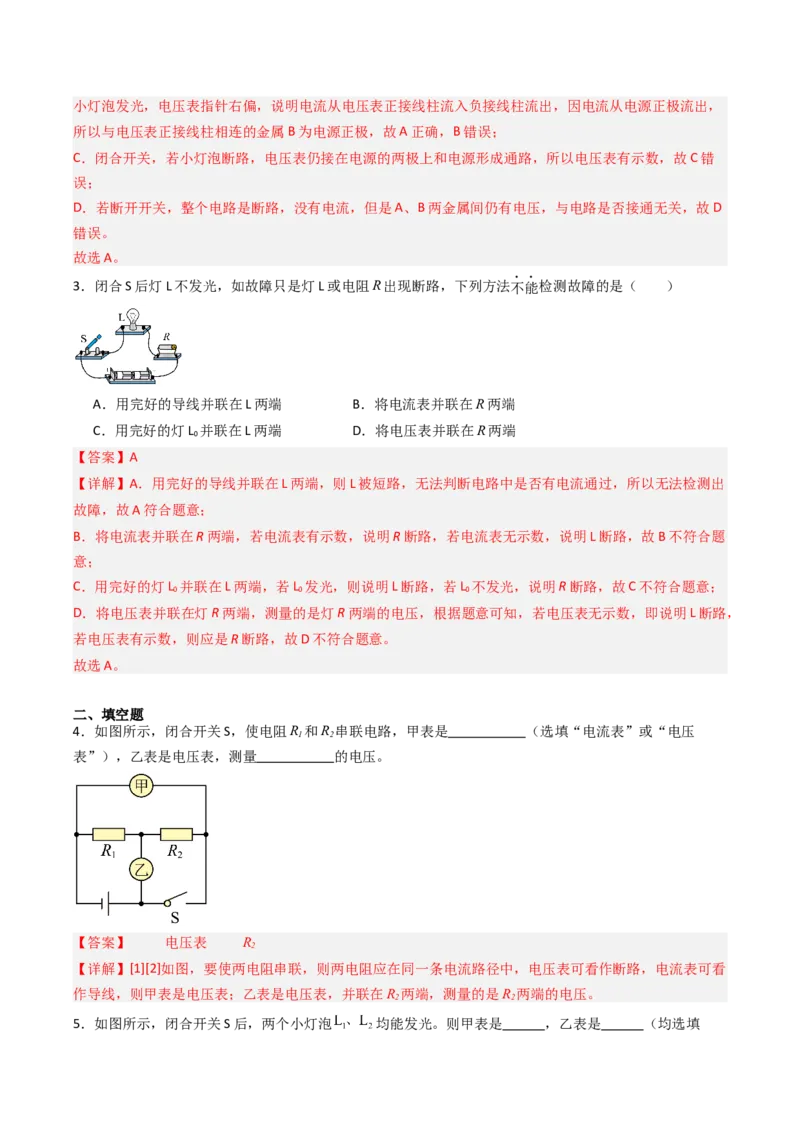

3．闭合S后灯L不发光，如故障只是灯L或电阻R出现断路，下列方法不能检测故障的是（ ）
A．用完好的导线并联在L两端 B．将电流表并联在R两端
C．用完好的灯L 并联在L两端 D．将电压表并联在R两端
0
【答案】A
【详解】A．用完好的导线并联在L两端，则L被短路，无法判断电路中是否有电流通过，所以无法检测出
故障，故A符合题意；
B．将电流表并联在R两端，若电流表有示数，说明R断路，若电流表无示数，说明L断路，故B不符合题
意；
C．用完好的灯L 并联在L两端，若L 发光，则说明L断路，若L 不发光，说明R断路，故C不符合题意；
0 0 0
D．将电压表并联在灯R两端，测量的是灯R两端的电压，根据题意可知，若电压表无示数，即说明L断路，
若电压表有示数，则应是R断路，故D不符合题意。
故选A。
二、填空题
4．如图所示，闭合开关S，使电阻R 和R 串联电路，甲表是 （选填“电流表”或“电压
1 2
表”），乙表是电压表，测量 的电压。
【答案】 电压表 R
2
【详解】[1][2]如图，要使两电阻串联，则两电阻应在同一条电流路径中，电压表可看作断路，电流表可看
作导线，则甲表是电压表；乙表是电压表，并联在R 两端，测量的是R 两端的电压。
2 2

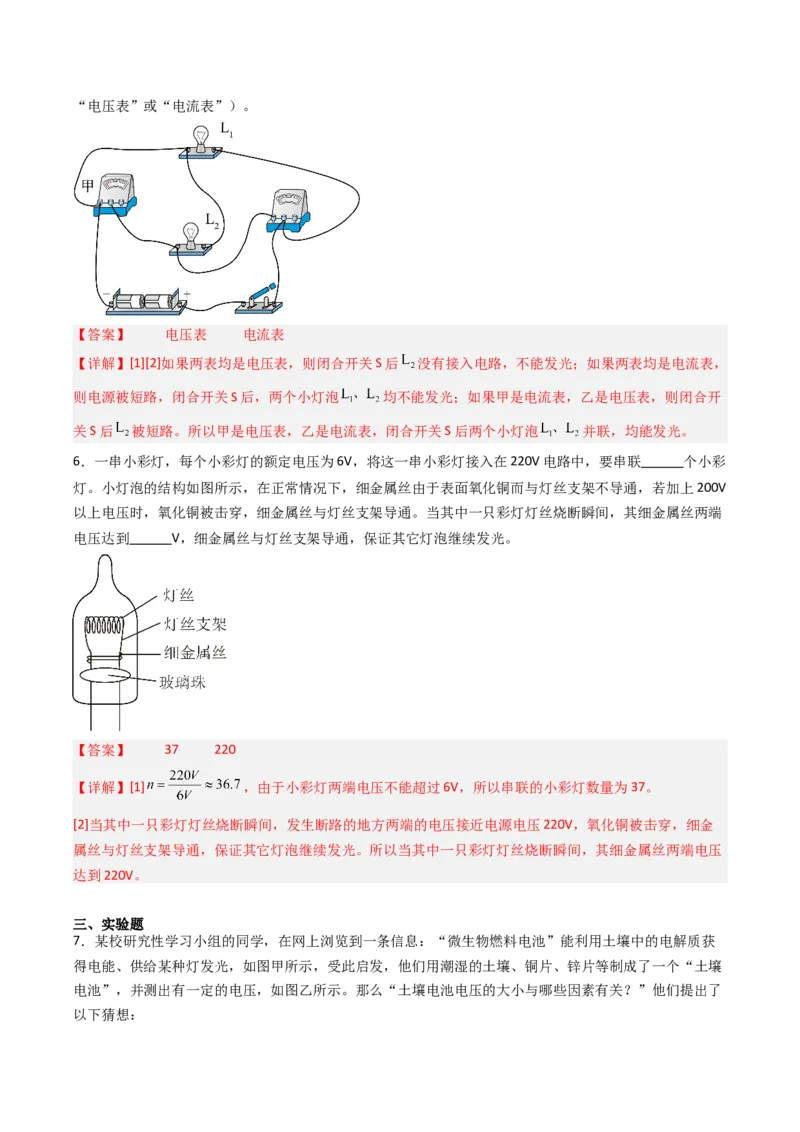

5．如图所示，闭合开关S后，两个小灯泡 均能发光。则甲表是 ，乙表是 （均选填“电压表”或“电流表”）。
【答案】 电压表 电流表
【详解】[1][2]如果两表均是电压表，则闭合开关S后 没有接入电路，不能发光；如果两表均是电流表，
则电源被短路，闭合开关S后，两个小灯泡 均不能发光；如果甲是电流表，乙是电压表，则闭合开
关S后 被短路。所以甲是电压表，乙是电流表，闭合开关S后两个小灯泡 并联，均能发光。
6．一串小彩灯，每个小彩灯的额定电压为6V，将这一串小彩灯接入在220V电路中，要串联 个小彩
灯。小灯泡的结构如图所示，在正常情况下，细金属丝由于表面氧化铜而与灯丝支架不导通，若加上200V
以上电压时，氧化铜被击穿，细金属丝与灯丝支架导通。当其中一只彩灯灯丝烧断瞬间，其细金属丝两端
电压达到 V，细金属丝与灯丝支架导通，保证其它灯泡继续发光。
【答案】 37 220
【详解】[1] ，由于小彩灯两端电压不能超过6V，所以串联的小彩灯数量为37。
[2]当其中一只彩灯灯丝烧断瞬间，发生断路的地方两端的电压接近电源电压220V，氧化铜被击穿，细金
属丝与灯丝支架导通，保证其它灯泡继续发光。所以当其中一只彩灯灯丝烧断瞬间，其细金属丝两端电压
达到220V。
三、实验题

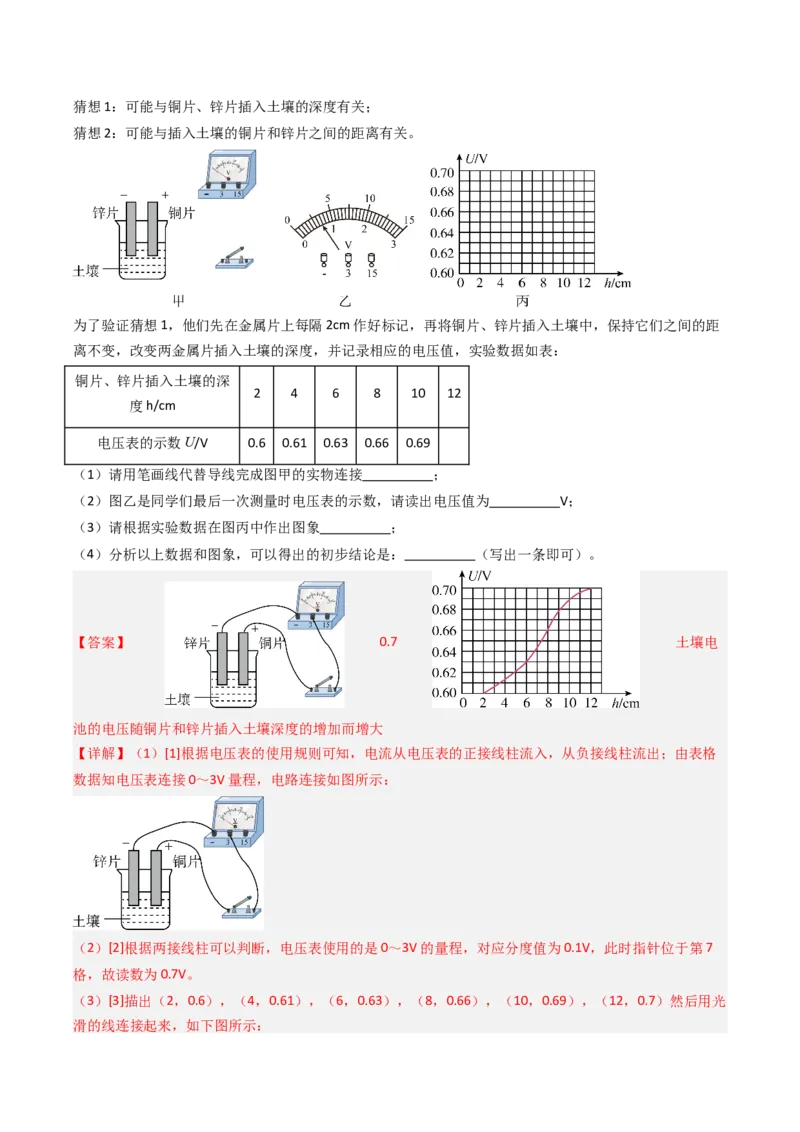

7．某校研究性学习小组的同学，在网上浏览到一条信息：“微生物燃料电池”能利用土壤中的电解质获
得电能、供给某种灯发光，如图甲所示，受此启发，他们用潮湿的土壤、铜片、锌片等制成了一个“土壤
电池”，并测出有一定的电压，如图乙所示。那么“土壤电池电压的大小与哪些因素有关？”他们提出了
以下猜想：猜想1：可能与铜片、锌片插入土壤的深度有关；
猜想2：可能与插入土壤的铜片和锌片之间的距离有关。
为了验证猜想1，他们先在金属片上每隔2cm作好标记，再将铜片、锌片插入土壤中，保持它们之间的距
离不变，改变两金属片插入土壤的深度，并记录相应的电压值，实验数据如表：
铜片、锌片插入土壤的深
2 4 6 8 10 12
度h/cm
电压表的示数U/V 0.6 0.61 0.63 0.66 0.69
（1）请用笔画线代替导线完成图甲的实物连接 ；
（2）图乙是同学们最后一次测量时电压表的示数，请读出电压值为 V；
（3）请根据实验数据在图丙中作出图象 ；
（4）分析以上数据和图象，可以得出的初步结论是： （写出一条即可）。
【答案】 0.7 土壤电
池的电压随铜片和锌片插入土壤深度的增加而增大
【详解】（1）[1]根据电压表的使用规则可知，电流从电压表的正接线柱流入，从负接线柱流出；由表格
数据知电压表连接0～3V量程，电路连接如图所示：
（2）[2]根据两接线柱可以判断，电压表使用的是0～3V的量程，对应分度值为0.1V，此时指针位于第7
格，故读数为0.7V。

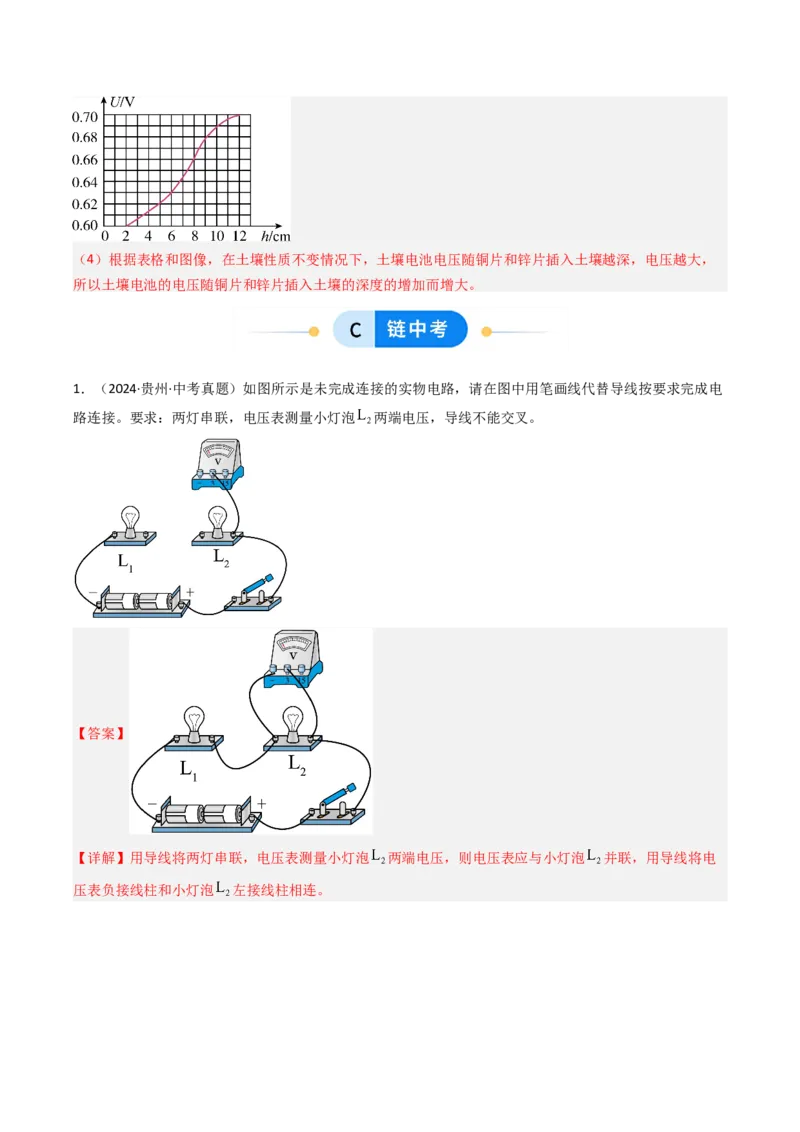

（3）[3]描出（2，0.6），（4，0.61），（6，0.63），（8，0.66），（10，0.69），（12，0.7）然后用光
滑的线连接起来，如下图所示：（4）根据表格和图像，在土壤性质不变情况下，土壤电池电压随铜片和锌片插入土壤越深，电压越大，
所以土壤电池的电压随铜片和锌片插入土壤的深度的增加而增大。

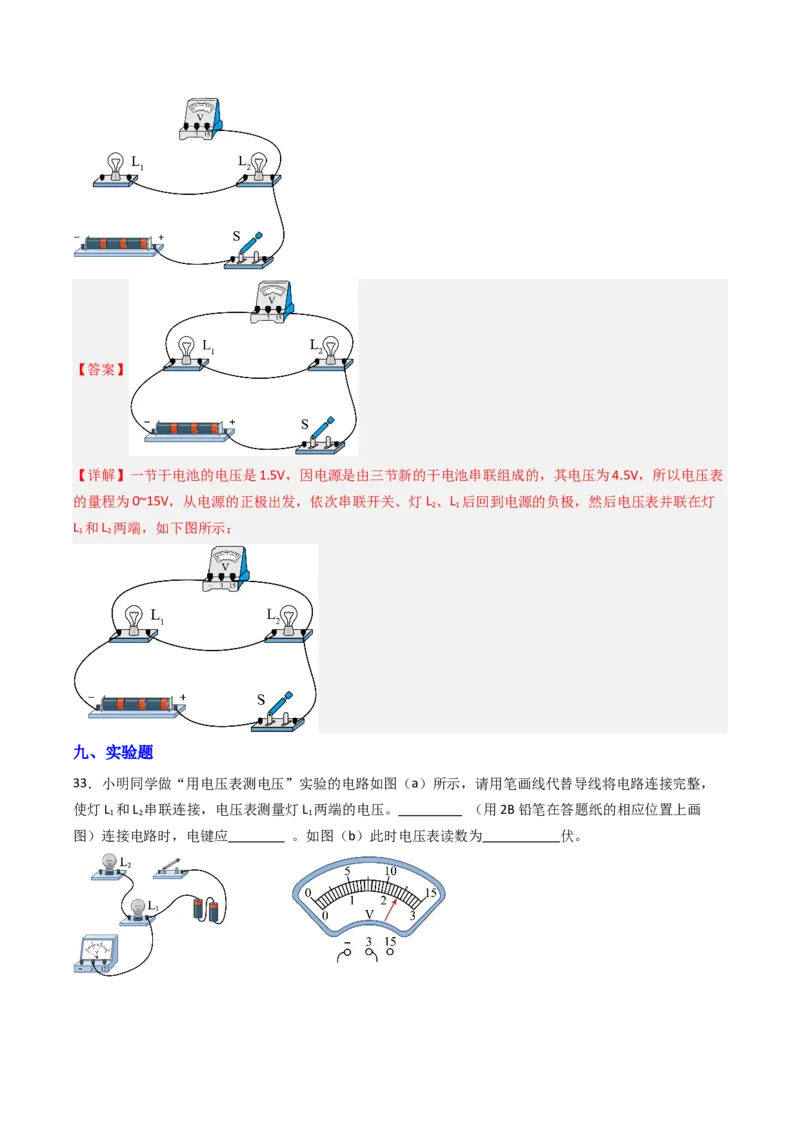

1．（2024·贵州·中考真题）如图所示是未完成连接的实物电路，请在图中用笔画线代替导线按要求完成电
路连接。要求：两灯串联，电压表测量小灯泡 两端电压，导线不能交叉。
【答案】
【详解】用导线将两灯串联，电压表测量小灯泡 两端电压，则电压表应与小灯泡 并联，用导线将电

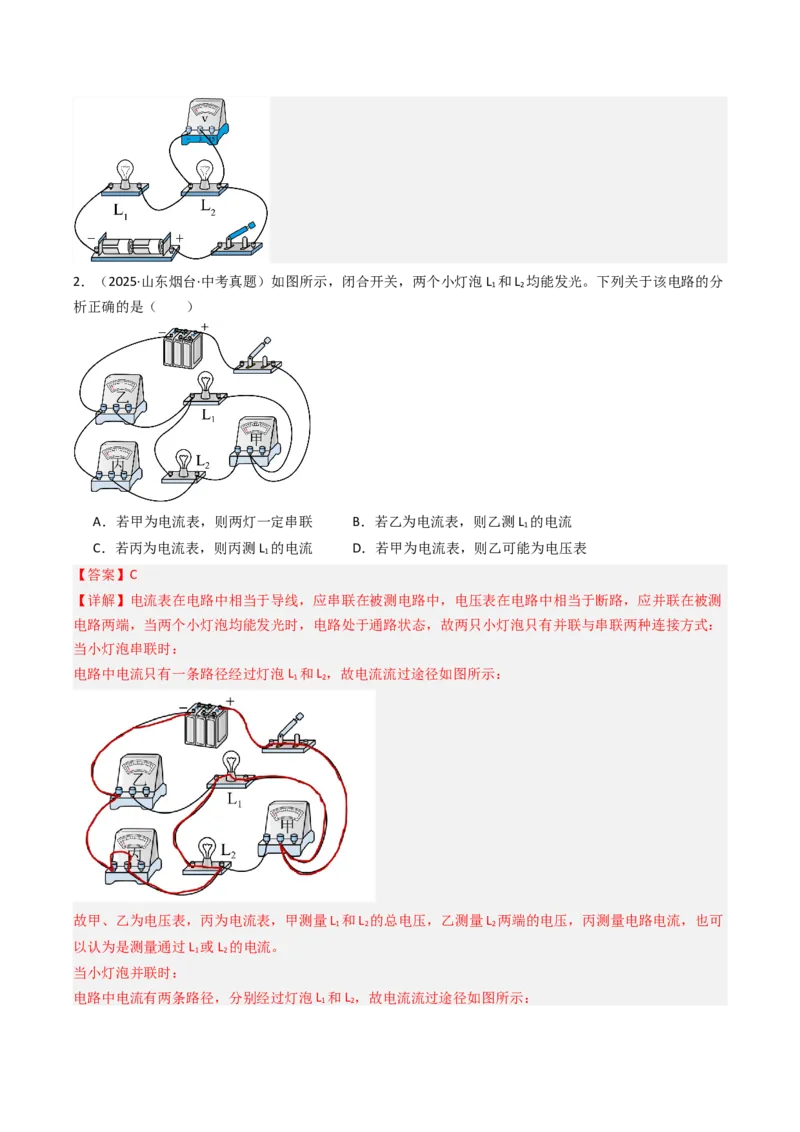

压表负接线柱和小灯泡 左接线柱相连。2．（2025·山东烟台·中考真题）如图所示，闭合开关，两个小灯泡L 和L 均能发光。下列关于该电路的分
1 2
析正确的是（ ）
A．若甲为电流表，则两灯一定串联 B．若乙为电流表，则乙测L 的电流
1
C．若丙为电流表，则丙测L 的电流 D．若甲为电流表，则乙可能为电压表
1
【答案】C
【详解】电流表在电路中相当于导线，应串联在被测电路中，电压表在电路中相当于断路，应并联在被测
电路两端，当两个小灯泡均能发光时，电路处于通路状态，故两只小灯泡只有并联与串联两种连接方式：
当小灯泡串联时：
电路中电流只有一条路径经过灯泡L 和L ，故电流流过途径如图所示：
1 2
故甲、乙为电压表，丙为电流表，甲测量L 和L 的总电压，乙测量L 两端的电压，丙测量电路电流，也可
1 2 2
以认为是测量通过L 或L 的电流。
1 2
当小灯泡并联时：
电路中电流有两条路径，分别经过灯泡L 和L ，故电流流过途径如图所示：

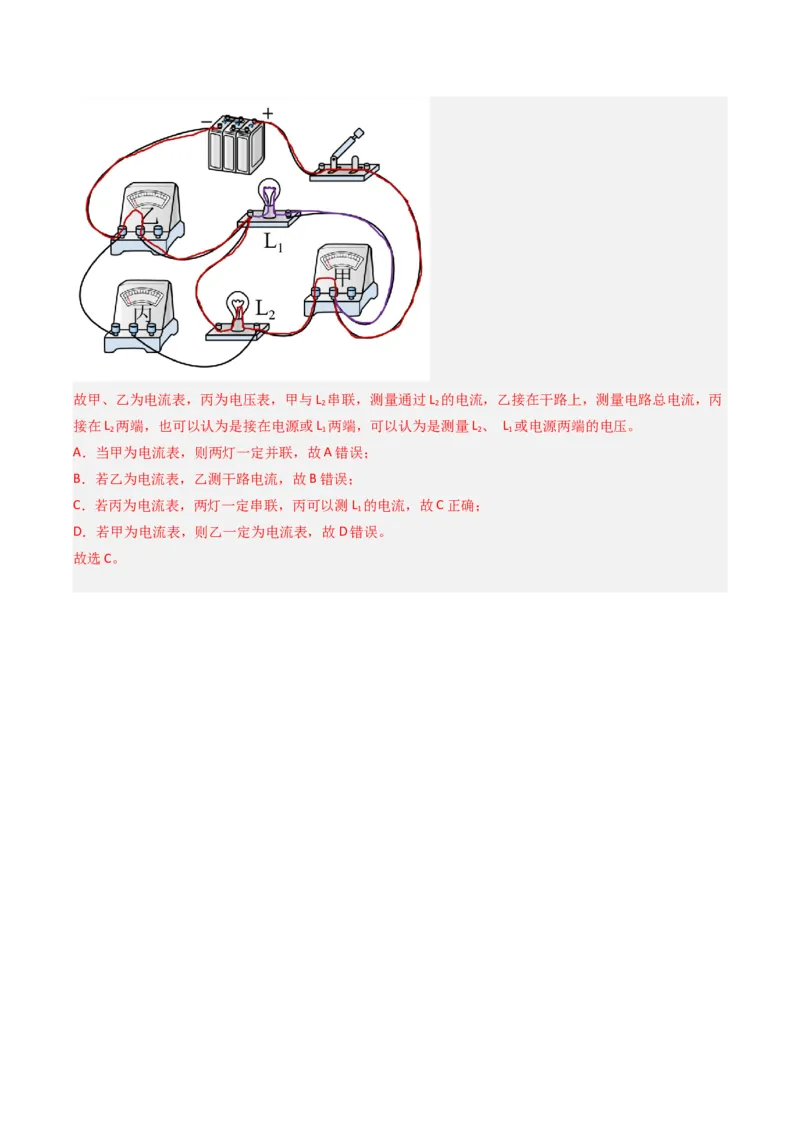

1 2故甲、乙为电流表，丙为电压表，甲与L 串联，测量通过L 的电流，乙接在干路上，测量电路总电流，丙
2 2
接在L 两端，也可以认为是接在电源或L 两端，可以认为是测量L 、 L 或电源两端的电压。
2 1 2 1
A．当甲为电流表，则两灯一定并联，故A错误；
B．若乙为电流表，乙测干路电流，故B错误；
C．若丙为电流表，两灯一定串联，丙可以测L 的电流，故C正确；
1
D．若甲为电流表，则乙一定为电流表，故D错误。
故选C。
