专项 04 电路图与实物图互画（含电表）
一、根据实物图画电路图（10题）
二、根据电路图连接实物图（10题）
三、根据要求选择补充电路（10题）
四、电路设计（10题）
五、根据要求选择合适的电路图（10题）
一、根据实物图画电路图

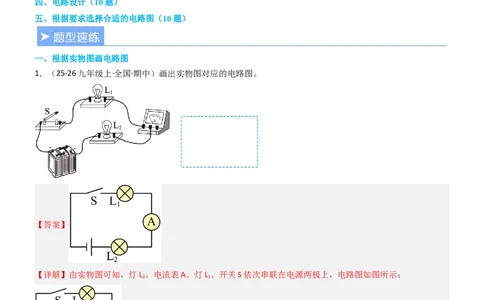

1．（25-26九年级上·全国·期中）画出实物图对应的电路图。
【答案】
【详解】由实物图可知，灯L 、电流表A、灯L 、开关S依次串联在电源两极上，电路图如图所示：
2 1

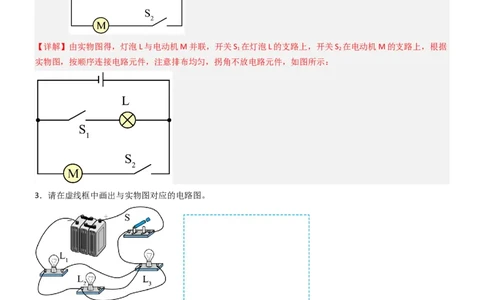

2．请根据实物图在虚线框内画出对应的电路图。【答案】
【详解】由实物图得，灯泡L与电动机M并联，开关S 在灯泡L的支路上，开关S 在电动机M的支路上，根据
1 2
实物图，按顺序连接电路元件，注意排布均匀，拐角不放电路元件，如图所示：
3．请在虚线框中画出与实物图对应的电路图。
【答案】
【详解】由图得，L 、L 、L 并联，开关在干路上。根据实物图，从电源正极直到电源负极，按顺序连接电路元
1 2 3件，注意排布均匀，拐角不放电路元件，如图所示：

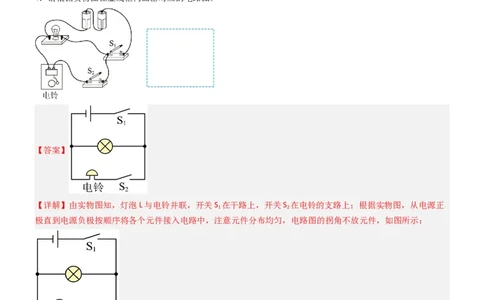

4．请根据实物图在虚线框内画出对应的电路图。
【答案】
【详解】由实物图知，灯泡L与电铃并联，开关S 在干路上，开关S 在电铃的支路上；根据实物图，从电源正
1 2
极直到电源负极按顺序将各个元件接入电路中，注意元件分布均匀，电路图的拐角不放元件，如图所示：

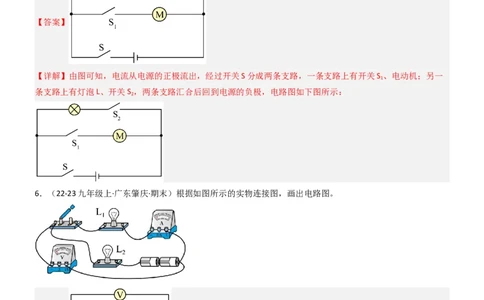

5．（25-26九年级上·黑龙江哈尔滨·开学考试）根据实物图，在虚线框内画出电路图。【答案】
【详解】由图可知，电流从电源的正极流出，经过开关S分成两条支路，一条支路上有开关S 、电动机；另一
1
条支路上有灯泡L、开关S ，两条支路汇合后回到电源的负极，电路图如下图所示：
2
6．（22-23九年级上·广东肇庆·期末）根据如图所示的实物连接图，画出电路图。
【答案】
【详解】由实物图知，两灯串联，电流表测电路中电流，开关控制整个电路，电压表测 两端电压，根据电流
的流向画出电路图，如图所示7．（23-24九年级上·山东菏泽·期中）根据如图所示的实物连线图，在虚线框内画出对应的电路图。
【答案】
【详解】分析电路可知，两灯串联，电流表测电路电流，电压表测 电压，据此画出对应的电路图如下：
8．（23-24九年级上·广东茂名·阶段练习）请根据图所示的实物电路在方框内画出电路图。
【答案】
【详解】由实物图可知，电流从电源正极流出，分别经过开关、电流表、电阻R和灯泡L，再流回电源负极，
电压表与电阻R并联，测量电阻R两端的电压，故画出电路图如下图所示：。
9．（23-24九年级上·宁夏银川·期中）根据如图所示的电路，画出电路图。
【答案】
【详解】由实物图知，两个灯泡并联在电路中，电流表A 测通过L 支路的电流，A 测干路的电流，S 接在干路
1 1 2 1
上，同时控制两灯，S 接在L 支路上，只控制L 。电路图如下：
2 2 2
10．根据如图所示的实物图，在虚线框内画出对应的电路图。【答案】
【详解】由实物图得，L 、L 并联，开关S 与电流表在干路上，开关S 在L 的支路上，电压表并联在L 的两端；
1 2 1 2 2 1
根据实物图，从电源正极直到电源负极，按顺序连接电路元件，注意排布均匀，拐角不放电路元件，如图所示：
二、根据电路图连接实物图
11．根据图甲所示的电路图连接图乙中实物图。
【答案】
【详解】由电路图可知，灯泡与电动机并联，开关S 控制干路，开关S 控制电动机，注意导线不能交叉，如图
1 2
所示：12．请根据图甲中的电路图，用笔画线代替导线连接好图乙中的实物电路。
【答案】
【详解】由图甲可知，两灯 、 并联，开关 在干路，控制整个电路；开关 在 支路，控制 。从电源
正极出发，先连接干路部分：将电源正极与开关 的一端相连，开关 的另一端分成两条支路。一条支路连接
然后回到电源负极。另一条支路连接开关 ，再连接 ，最后回到电源负极。按照上述连接方式，用笔画线
代替导线连接实物电路。如图所示：
13．根据图甲中的电路图，连接图乙中的实物图。【答案】
【详解】由图甲可知，两灯并联，开关 在 支路，控制 ；开关 在 支路，控制 。实物图连接如下图
所示：
14．根据图甲所示的电路图，用笔画线代替导线，连接乙图中的实物电路。【答案】
【详解】分析电路图可知，灯泡L 和L 并联，开关S 控制干路电流，开关S 控制通过灯泡L 的电流，连接实物
1 2 2 1 1
图如下：
15．用笔画线代替导线，按左边的电路图把右边的实物图连接完整。
【答案】
【详解】由电路图可知，电流从正极出发，经总开关S后分成两路，一路经灯泡回负极，一路经开关S 和电铃
1
回负极，实物如图所示：16．按电路图连接实物，已知闭合开关后，通过L 的电流为0.5A，通过L 的电流为0.4A。
1 2
【答案】
【详解】由电路图可知，两灯泡并联，电流表A 测量干路电流，电流表A 测量通过L 的电流，开关在干路上。
1 2 2
根据并联电路电流特点可知，干路电流为
I=I+I=0.5A+0.4A=0.9A
1 2
所以电流表A 要使用大量程，电流表A 用小量程， 电路连接如下：
1 2
17．按照图所示电路图连接实物图。【答案】
【详解】由电路图可知，两灯并联，开关S在干路上，电流表与灯L 串联在一条支路上，灯L 在另一条支路上，
1 2
电源为三节蓄电池串联，电压是6V，所以电压表选择大量程，根据电路图连接实物图如下：
18．（23-24九年级上·广东珠海·期中）根据如图甲所示的电路图，用笔画线代替导线，把图乙中的实物连接成
电路。（导线不能交叉）
【答案】
【详解】由图甲知，两灯并联连接，开关S 在干路控制所有灯泡，S 在L 支路，控制灯L ，电流表接在干路测
1 2 2 2两灯的总电流，实验中，所用电源为6V，则干路的电流较大，电流表选用大量程，实物图连接如下：
19．（24-25九年级上·河北石家庄·阶段练习）图乙是根据图甲电路图连接的实物图，图中还有部分导线没有画
出，请用笔画线代替导线将实物图连接完整。
【答案】
【详解】由电路图可知，灯泡和电动机并联，开关S 为干路开关，控制所有用电器，开关S 和灯泡串联，控制
0 1
灯泡，开关S 与电动机串联，控制电动机，实物图如下图所示：
2
20．（24-25九年级上·宁夏银川·期中）请根据如图所示电路图，连接对应的实物图。【答案】
【详解】由电路图知，两灯串联在电路中，电压表V 测串联电路两端的总电压，V 并联在灯L 两端，测灯L 两
1 2 2 2
端的电压。且电流由电源正极出来，逐一经开关、L 、L 回到电源负极。电源为2节干电池，则电压表都选用小
2 1
量程。作图如下：
三、根据要求选择补充电路
21．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：（1）L 与L 并联；
1 2
（2）电流表测L 的电流，电键控制L 。
1 2
【答案】
【详解】
两只灯泡的连接方式为并联，电流表与待测电路串联，电流表只测量通过灯L 的电流，故应将电源正极与电流
1
表的“0.6”接线柱；电键与待测电路串联，故电键左侧接线柱与灯泡L 左侧接线柱相连接。如图所示
1
22．将图实物电路连接完整，要求电流表测量两小灯泡并联总电流。【答案】
【详解】为了测两个灯泡的电流，电流表应在干路上，两灯的电流未知，为保证电流表安全可选用大量程，如
图所示

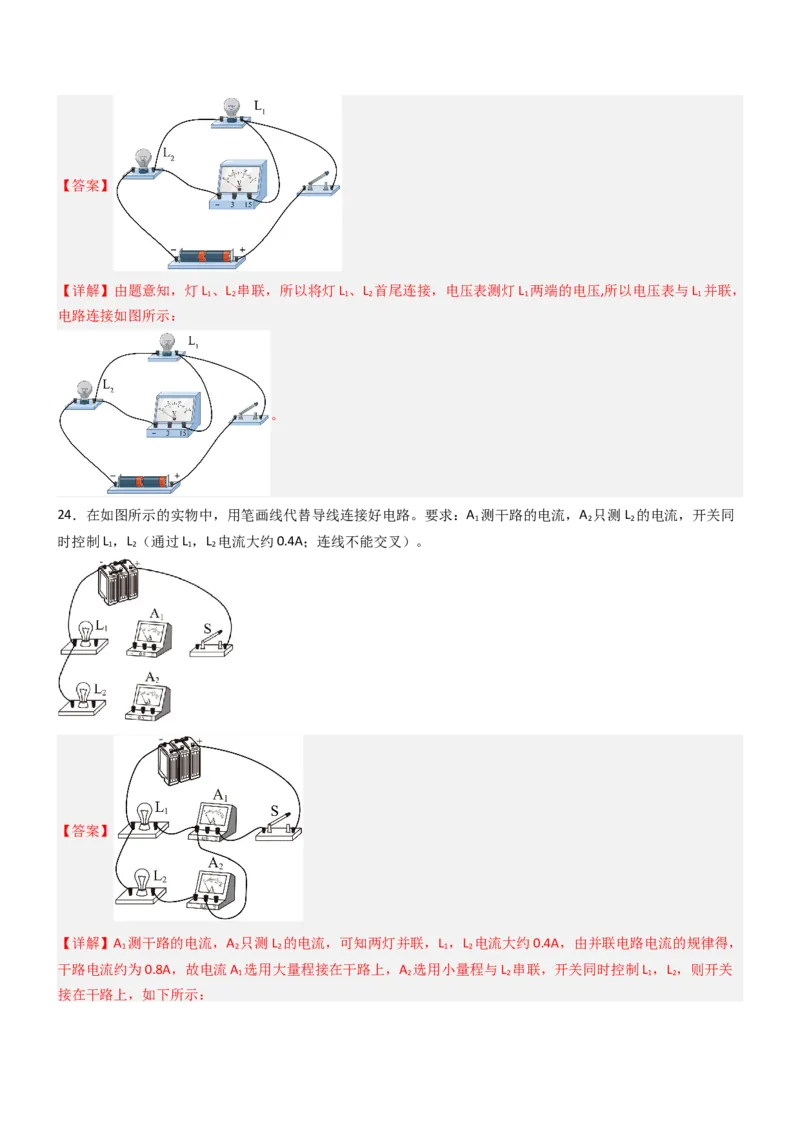

23．如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L 、L 串联，电压表只测量L 两
1 2 1
端的电压，不考虑电压表量程的选择，导线不交叉。【答案】
【详解】由题意知，灯L 、L 串联，所以将灯L 、L 首尾连接，电压表测灯L 两端的电压,所以电压表与L 并联，
1 2 1 2 1 1
电路连接如图所示：
。

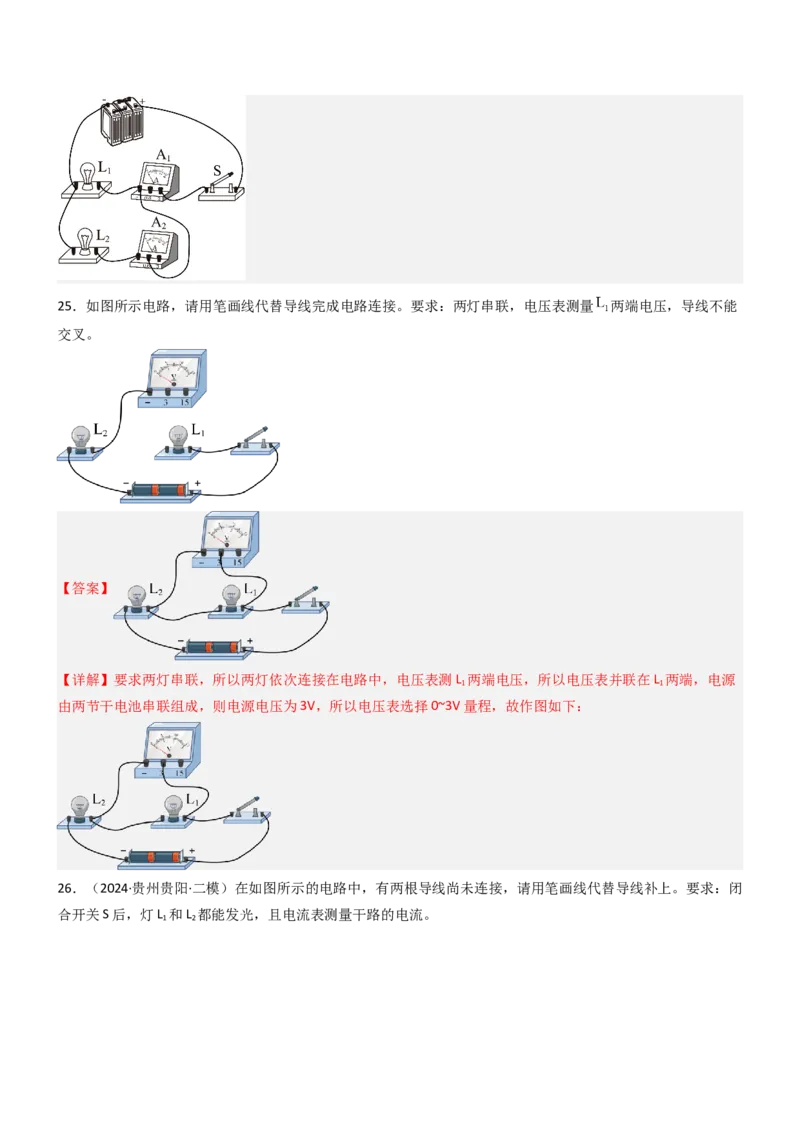

24．在如图所示的实物中，用笔画线代替导线连接好电路。要求：A 测干路的电流，A 只测L 的电流，开关同
1 2 2
时控制L ，L （通过L ，L 电流大约0.4A；连线不能交叉）。
1 2 1 2
【答案】
【详解】A 测干路的电流，A 只测L 的电流，可知两灯并联，L ，L 电流大约0.4A，由并联电路电流的规律得，
1 2 2 1 2
干路电流约为0.8A，故电流A 选用大量程接在干路上，A 选用小量程与L 串联，开关同时控制L ，L ，则开关
1 2 2 1 2
接在干路上，如下所示：25．如图所示电路，请用笔画线代替导线完成电路连接。要求：两灯串联，电压表测量 两端电压，导线不能
交叉。
【答案】
【详解】要求两灯串联，所以两灯依次连接在电路中，电压表测L 两端电压，所以电压表并联在L 两端，电源
1 1
由两节干电池串联组成，则电源电压为3V，所以电压表选择0~3V量程，故作图如下：

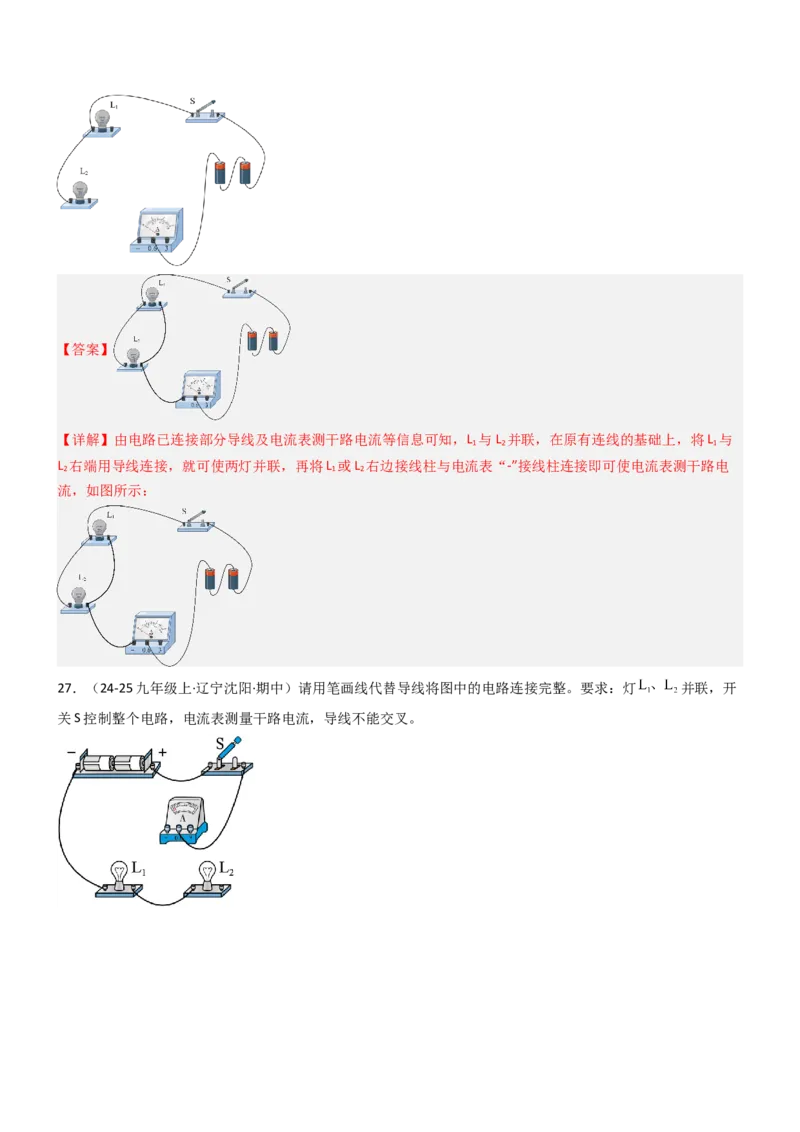

26．（2024·贵州贵阳·二模）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：闭
合开关S后，灯L 和L 都能发光，且电流表测量干路的电流。
1 2【答案】
【详解】由电路已连接部分导线及电流表测干路电流等信息可知，L 与L 并联，在原有连线的基础上，将L 与
1 2 1
L 右端用导线连接，就可使两灯并联，再将L 或L 右边接线柱与电流表“-”接线柱连接即可使电流表测干路电
2 1 2
流，如图所示：

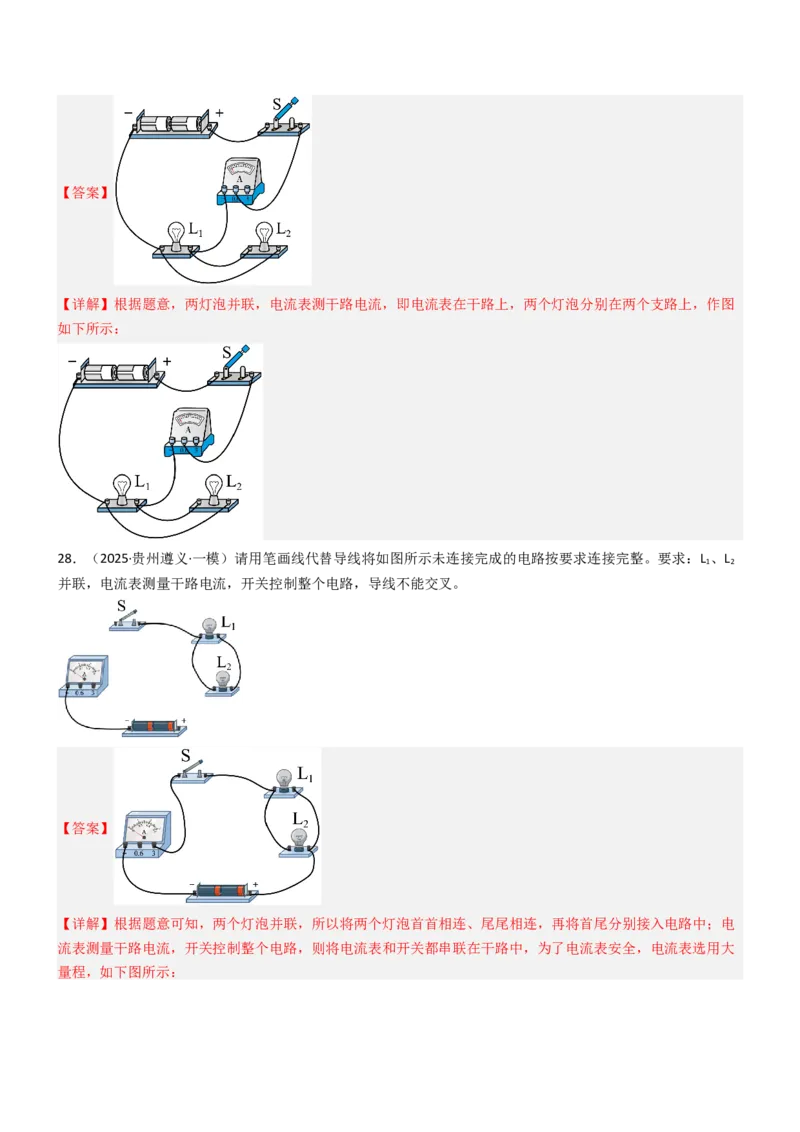

27．（24-25九年级上·辽宁沈阳·期中）请用笔画线代替导线将图中的电路连接完整。要求：灯 并联，开
关S控制整个电路，电流表测量干路电流，导线不能交叉。【答案】
【详解】根据题意，两灯泡并联，电流表测干路电流，即电流表在干路上，两个灯泡分别在两个支路上，作图
如下所示：
28．（2025·贵州遵义·一模）请用笔画线代替导线将如图所示未连接完成的电路按要求连接完整。要求：L 、L
1 2
并联，电流表测量干路电流，开关控制整个电路，导线不能交叉。
【答案】
【详解】根据题意可知，两个灯泡并联，所以将两个灯泡首首相连、尾尾相连，再将首尾分别接入电路中；电
流表测量干路电流，开关控制整个电路，则将电流表和开关都串联在干路中，为了电流表安全，电流表选用大

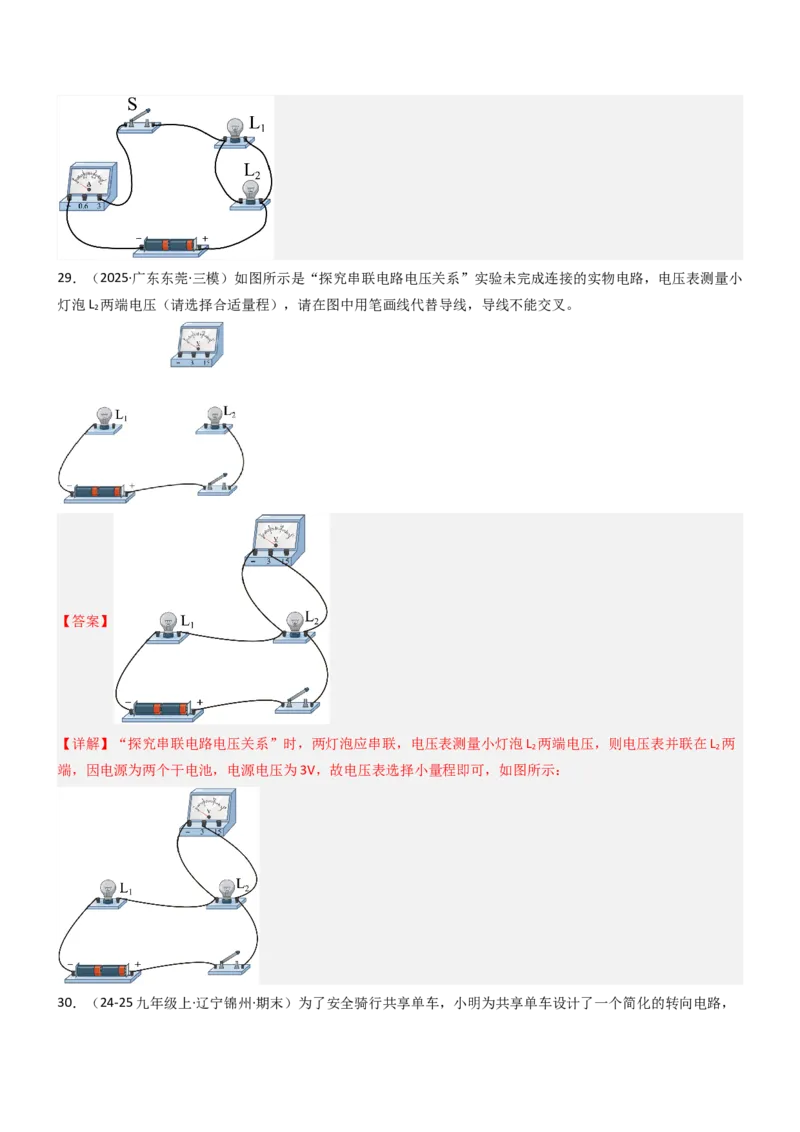

量程，如下图所示：29．（2025·广东东莞·三模）如图所示是“探究串联电路电压关系”实验未完成连接的实物电路，电压表测量小
灯泡L 两端电压（请选择合适量程），请在图中用笔画线代替导线，导线不能交叉。
2
【答案】
【详解】“探究串联电路电压关系”时，两灯泡应串联，电压表测量小灯泡L 两端电压，则电压表并联在L 两
2 2
端，因电源为两个干电池，电源电压为3V，故电压表选择小量程即可，如图所示：

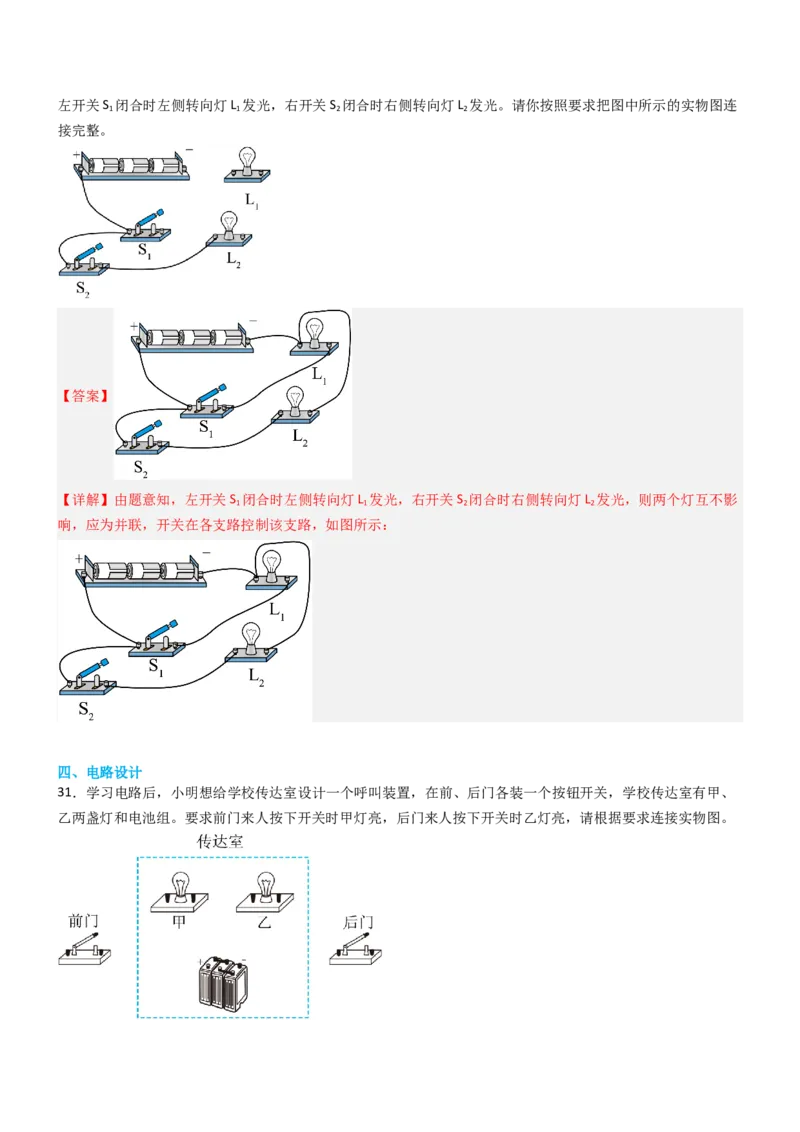

30．（24-25九年级上·辽宁锦州·期末）为了安全骑行共享单车，小明为共享单车设计了一个简化的转向电路，左开关S 闭合时左侧转向灯L 发光，右开关S 闭合时右侧转向灯L 发光。请你按照要求把图中所示的实物图连
1 1 2 2
接完整。
【答案】
【详解】由题意知，左开关S 闭合时左侧转向灯L 发光，右开关S 闭合时右侧转向灯L 发光，则两个灯互不影
1 1 2 2
响，应为并联，开关在各支路控制该支路，如图所示：
四、电路设计

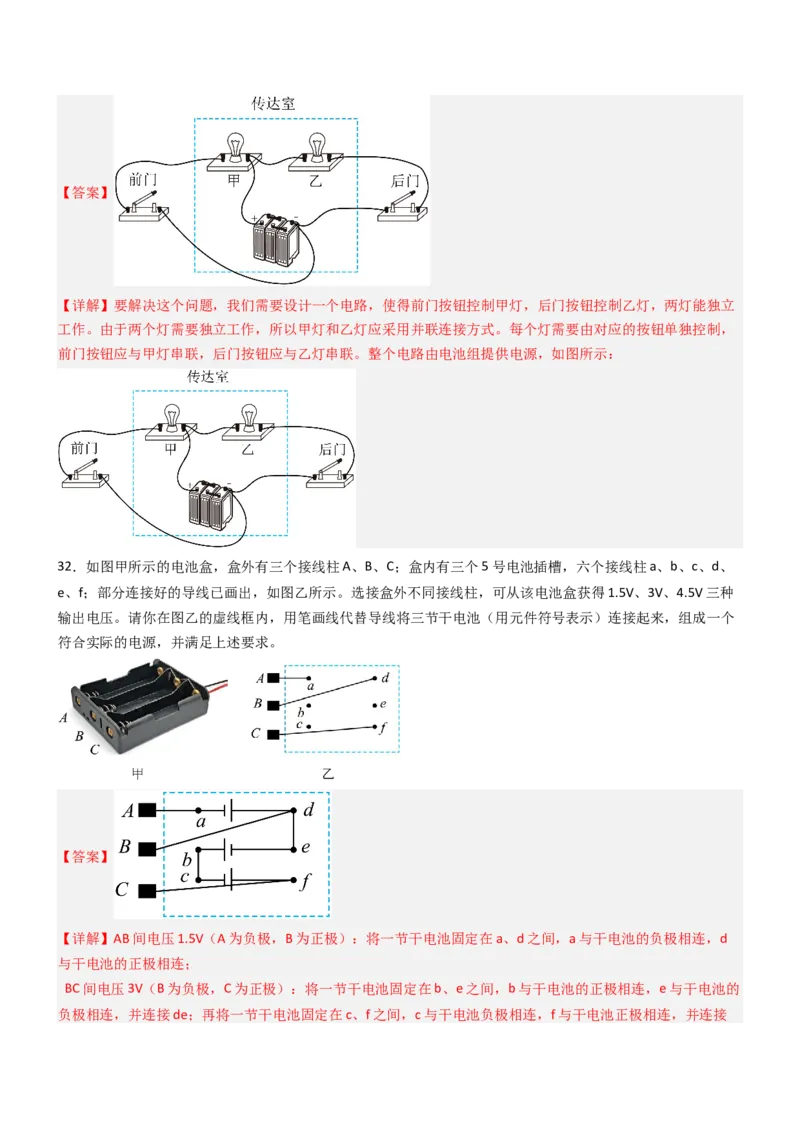

31．学习电路后，小明想给学校传达室设计一个呼叫装置，在前、后门各装一个按钮开关，学校传达室有甲、
乙两盏灯和电池组。要求前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮，请根据要求连接实物图。【答案】
【详解】要解决这个问题，我们需要设计一个电路，使得前门按钮控制甲灯，后门按钮控制乙灯，两灯能独立
工作。由于两个灯需要独立工作，所以甲灯和乙灯应采用并联连接方式。每个灯需要由对应的按钮单独控制，
前门按钮应与甲灯串联，后门按钮应与乙灯串联。整个电路由电池组提供电源，如图所示：
32．如图甲所示的电池盒，盒外有三个接线柱A、B、C；盒内有三个5号电池插槽，六个接线柱a、b、c、d、
e、f；部分连接好的导线已画出，如图乙所示。选接盒外不同接线柱，可从该电池盒获得1.5V、3V、4.5V三种
输出电压。请你在图乙的虚线框内，用笔画线代替导线将三节干电池（用元件符号表示）连接起来，组成一个
符合实际的电源，并满足上述要求。
【答案】
【详解】AB间电压1.5V（A为负极，B为正极）：将一节干电池固定在a、d之间，a与干电池的负极相连，d
与干电池的正极相连；
BC间电压3V（B为负极，C为正极）：将一节干电池固定在b、e之间，b与干电池的正极相连，e与干电池的
负极相连，并连接de；再将一节干电池固定在c、f之间，c与干电池负极相连，f与干电池正极相连，并连接bc；
AC间电压4.5V（A为负极，C为正极）。连接后的图如下：

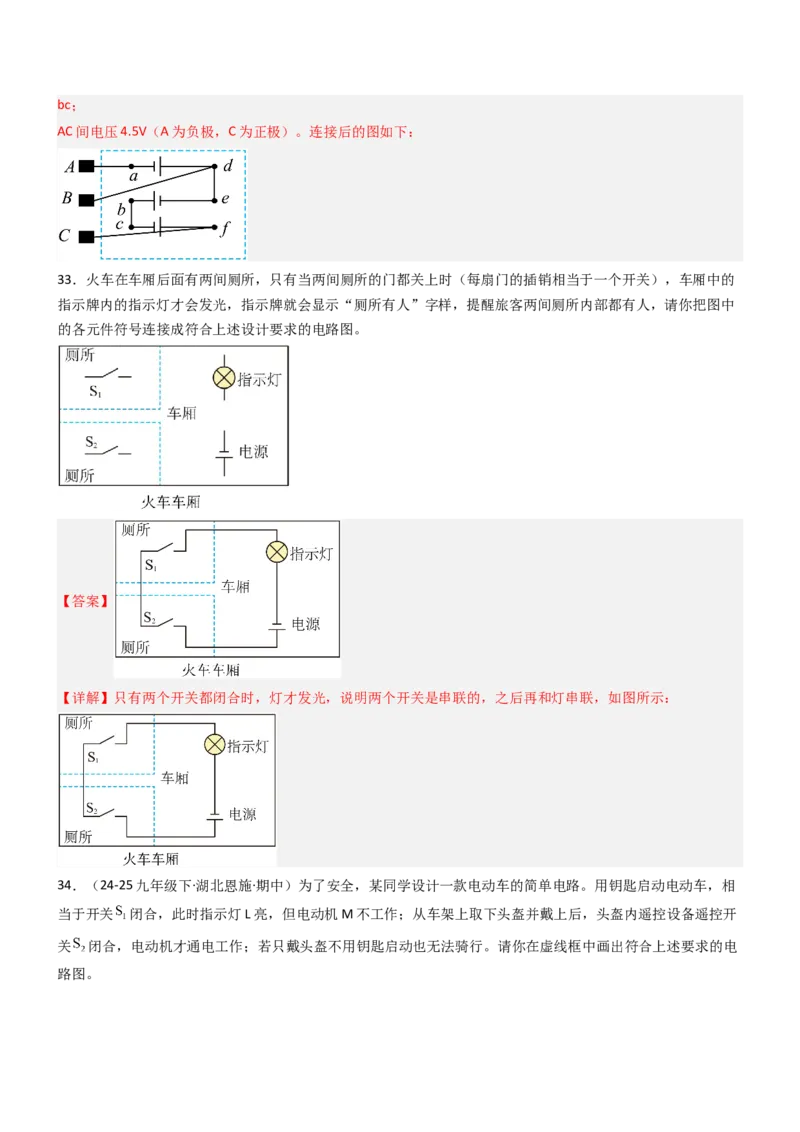

33．火车在车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的
指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内部都有人，请你把图中
的各元件符号连接成符合上述设计要求的电路图。
【答案】
【详解】只有两个开关都闭合时，灯才发光，说明两个开关是串联的，之后再和灯串联，如图所示：

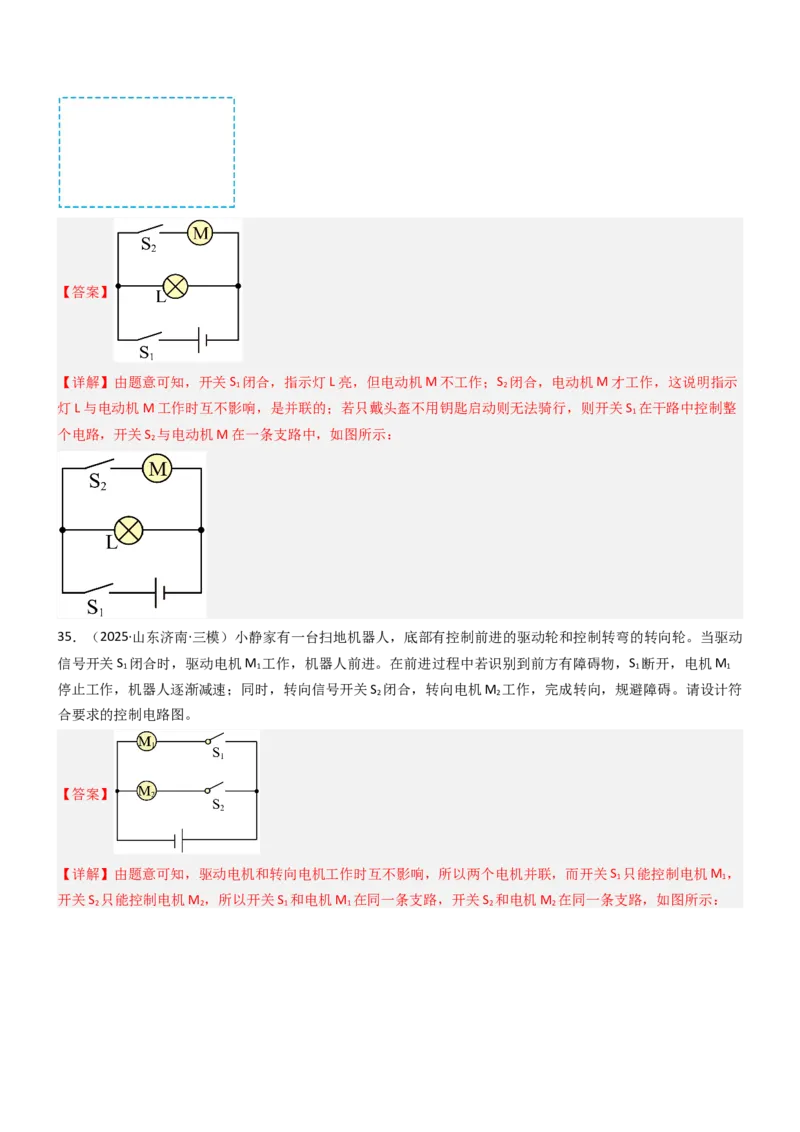

34．（24-25九年级下·湖北恩施·期中）为了安全，某同学设计一款电动车的简单电路。用钥匙启动电动车，相
当于开关 闭合，此时指示灯L亮，但电动机M不工作；从车架上取下头盔并戴上后，头盔内遥控设备遥控开
关 闭合，电动机才通电工作；若只戴头盔不用钥匙启动也无法骑行。请你在虚线框中画出符合上述要求的电
路图。【答案】
【详解】由题意可知，开关S 闭合，指示灯L亮，但电动机M不工作；S 闭合，电动机M才工作，这说明指示
1 2
灯L与电动机M工作时互不影响，是并联的；若只戴头盔不用钥匙启动则无法骑行，则开关S 在干路中控制整
1
个电路，开关S 与电动机M在一条支路中，如图所示：
2
35．（2025·山东济南·三模）小静家有一台扫地机器人，底部有控制前进的驱动轮和控制转弯的转向轮。当驱动
信号开关S 闭合时，驱动电机M 工作，机器人前进。在前进过程中若识别到前方有障碍物，S 断开，电机M
1 1 1 1
停止工作，机器人逐渐减速；同时，转向信号开关S 闭合，转向电机M 工作，完成转向，规避障碍。请设计符
2 2
合要求的控制电路图。
【答案】
【详解】由题意可知，驱动电机和转向电机工作时互不影响，所以两个电机并联，而开关S 只能控制电机M ，
1 1
开关S 只能控制电机M ，所以开关S 和电机M 在同一条支路，开关S 和电机M 在同一条支路，如图所示：

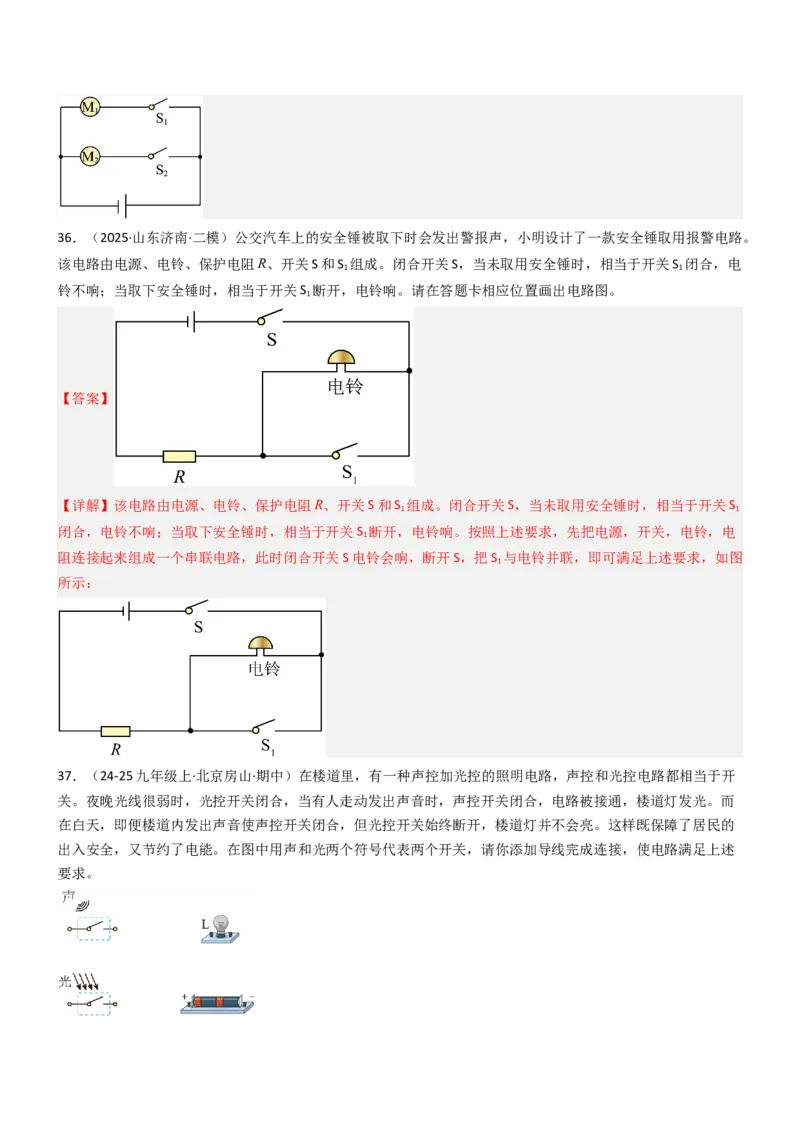

2 2 1 1 2 236．（2025·山东济南·二模）公交汽车上的安全锤被取下时会发出警报声，小明设计了一款安全锤取用报警电路。
该电路由电源、电铃、保护电阻R、开关S和S 组成。闭合开关S，当未取用安全锤时，相当于开关S 闭合，电
1 1
铃不响；当取下安全锤时，相当于开关S 断开，电铃响。请在答题卡相应位置画出电路图。
1
【答案】
【详解】该电路由电源、电铃、保护电阻R、开关S和S 组成。闭合开关S，当未取用安全锤时，相当于开关S
1 1
闭合，电铃不响；当取下安全锤时，相当于开关S 断开，电铃响。按照上述要求，先把电源，开关，电铃，电
1
阻连接起来组成一个串联电路，此时闭合开关S电铃会响，断开S，把S 与电铃并联，即可满足上述要求，如图
1
所示：

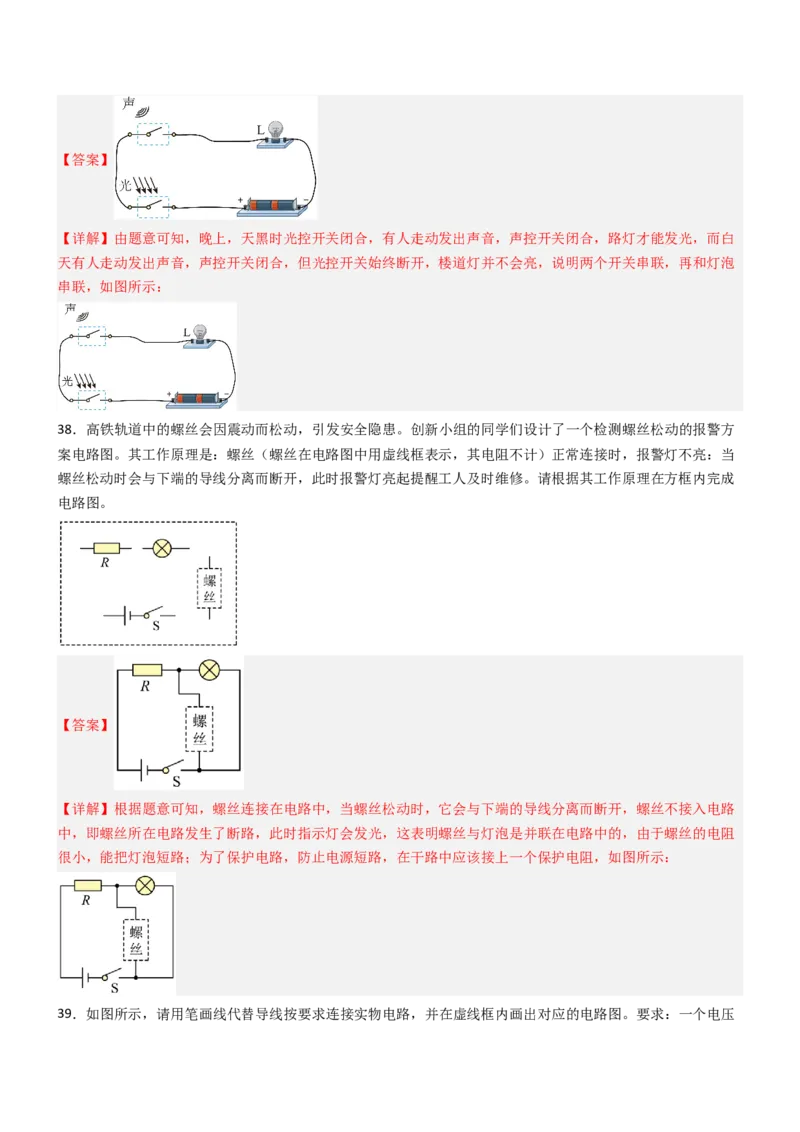

37．（24-25九年级上·北京房山·期中）在楼道里，有一种声控加光控的照明电路，声控和光控电路都相当于开
关。夜晚光线很弱时，光控开关闭合，当有人走动发出声音时，声控开关闭合，电路被接通，楼道灯发光。而
在白天，即便楼道内发出声音使声控开关闭合，但光控开关始终断开，楼道灯并不会亮。这样既保障了居民的
出入安全，又节约了电能。在图中用声和光两个符号代表两个开关，请你添加导线完成连接，使电路满足上述
要求。【答案】
【详解】由题意可知，晚上，天黑时光控开关闭合，有人走动发出声音，声控开关闭合，路灯才能发光，而白
天有人走动发出声音，声控开关闭合，但光控开关始终断开，楼道灯并不会亮，说明两个开关串联，再和灯泡
串联，如图所示：
38．高铁轨道中的螺丝会因震动而松动，引发安全隐患。创新小组的同学们设计了一个检测螺丝松动的报警方
案电路图。其工作原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻不计）正常连接时，报警灯不亮：当
螺丝松动时会与下端的导线分离而断开，此时报警灯亮起提醒工人及时维修。请根据其工作原理在方框内完成
电路图。
【答案】
【详解】根据题意可知，螺丝连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，螺丝不接入电路
中，即螺丝所在电路发生了断路，此时指示灯会发光，这表明螺丝与灯泡是并联在电路中的，由于螺丝的电阻
很小，能把灯泡短路；为了保护电路，防止电源短路，在干路中应该接上一个保护电阻，如图所示：

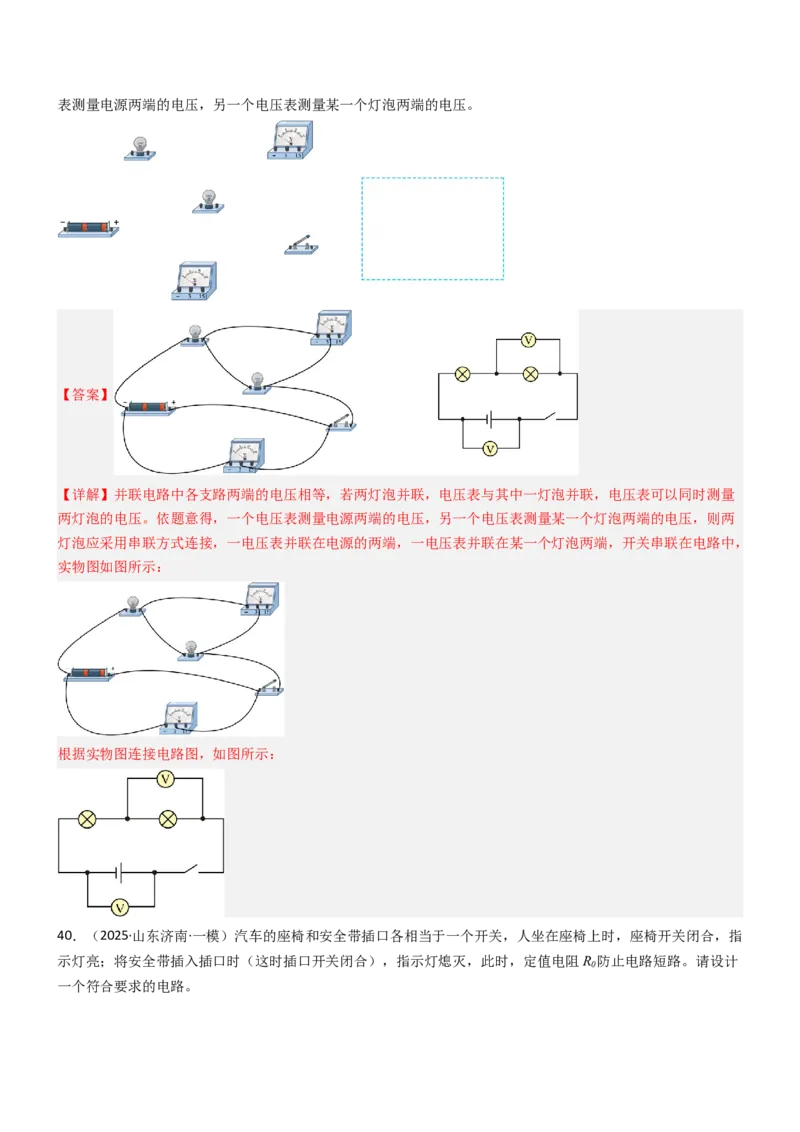

39．如图所示，请用笔画线代替导线按要求连接实物电路，并在虚线框内画出对应的电路图。要求：一个电压表测量电源两端的电压，另一个电压表测量某一个灯泡两端的电压。
【答案】
【详解】并联电路中各支路两端的电压相等，若两灯泡并联，电压表与其中一灯泡并联，电压表可以同时测量
两灯泡的电压。依题意得，一个电压表测量电源两端的电压，另一个电压表测量某一个灯泡两端的电压，则两
灯泡应采用串联方式连接，一电压表并联在电源的两端，一电压表并联在某一个灯泡两端，开关串联在电路中，
实物图如图所示：
根据实物图连接电路图，如图所示：
40．（2025·山东济南·一模）汽车的座椅和安全带插口各相当于一个开关，人坐在座椅上时，座椅开关闭合，指
示灯亮；将安全带插入插口时（这时插口开关闭合），指示灯熄灭，此时，定值电阻R 防止电路短路。请设计
0
一个符合要求的电路。【答案】
【详解】人坐在座椅上时，座椅开关闭合，指示灯亮，说明指示灯与座椅开关串联；将安全带插头插入插口时，
指示灯灭，说明安全带开关与指示灯并联；R 是保护电阻，可以保护电路，应串联在电路中，保证不会出现电
0
源短路，如下图所示：
五、根据要去选择合适的电路图
41．（2025·湖北·一模）驾驶机动车行经人行横道，未减速行驶或遇行人正在通过时未停车避让的，会被电子眼
抓拍，并罚款扣分。抓拍系统原理如下：当人行道亮绿灯时（开关： 闭合），有行人位于两边车道的虚拟区
域内（开关 闭合）且机动车驶过了停车线时（开关 闭合），抓拍系统才会启动，拍下违规机动车辆的照片。
下列电路能正确模拟抓拍系统工作的是（ ）
A． B．
C． D．
【答案】C
【详解】根据抓拍系统原理，只有当三个开关都闭合时，抓拍系统才会启动，拍下违规机动车辆的照片，因此
图中S 、S 、S 三开关应串联，故ABD不符合题意，C符合题意。
1 2 3
故选C。

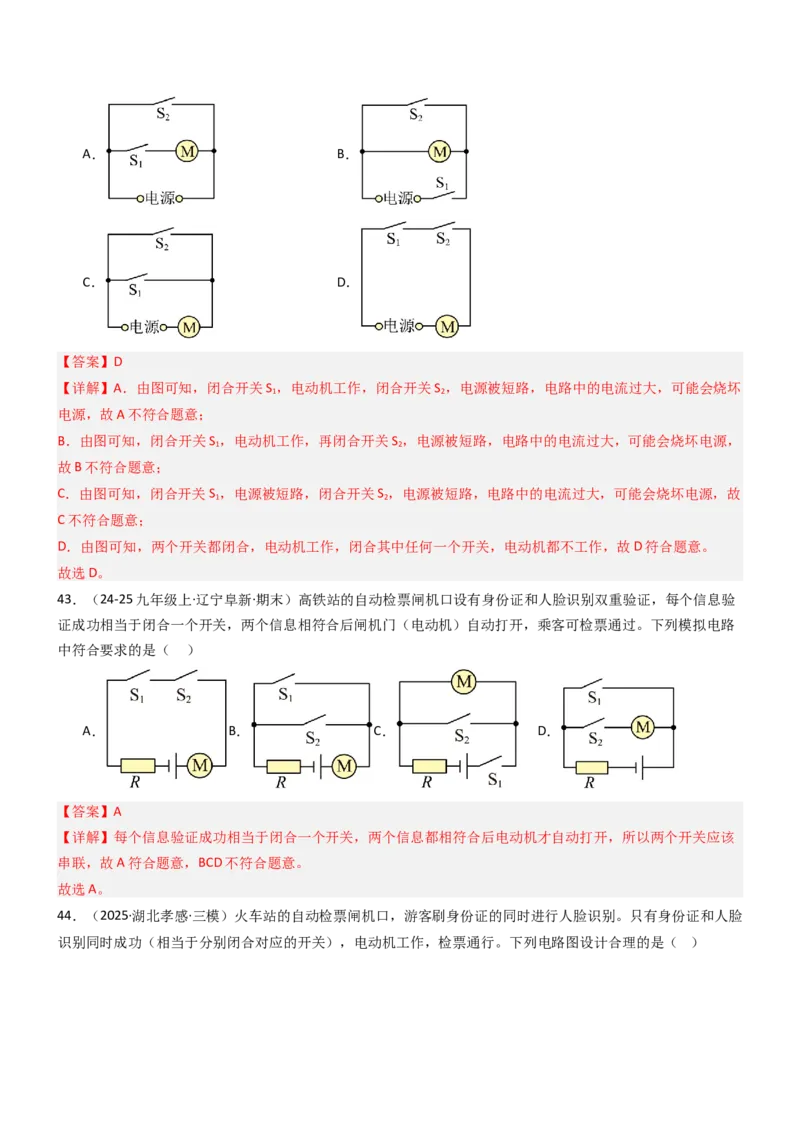

42．（2025·福建漳州·模拟预测）在某旧楼改造加装电梯项目中，常设置成双重控制，电梯卡感应（闭合开关
S ）且按下楼层按钮（闭合开关S ），电动机M才启动。下列电路设计符合要求的是（ ）
1 2A． B．
C． D．
【答案】D
【详解】A．由图可知，闭合开关S ，电动机工作，闭合开关S ，电源被短路，电路中的电流过大，可能会烧坏
1 2
电源，故A不符合题意；
B．由图可知，闭合开关S ，电动机工作，再闭合开关S ，电源被短路，电路中的电流过大，可能会烧坏电源，
1 2
故B不符合题意；
C．由图可知，闭合开关S ，电源被短路，闭合开关S ，电源被短路，电路中的电流过大，可能会烧坏电源，故
1 2
C不符合题意；
D．由图可知，两个开关都闭合，电动机工作，闭合其中任何一个开关，电动机都不工作，故D符合题意。
故选D。
43．（24-25九年级上·辽宁阜新·期末）高铁站的自动检票闸机口设有身份证和人脸识别双重验证，每个信息验
证成功相当于闭合一个开关，两个信息相符合后闸机门（电动机）自动打开，乘客可检票通过。下列模拟电路
中符合要求的是（ ）
A． B． C． D．
【答案】A
【详解】每个信息验证成功相当于闭合一个开关，两个信息都相符合后电动机才自动打开，所以两个开关应该
串联，故A符合题意，BCD不符合题意。
故选A。

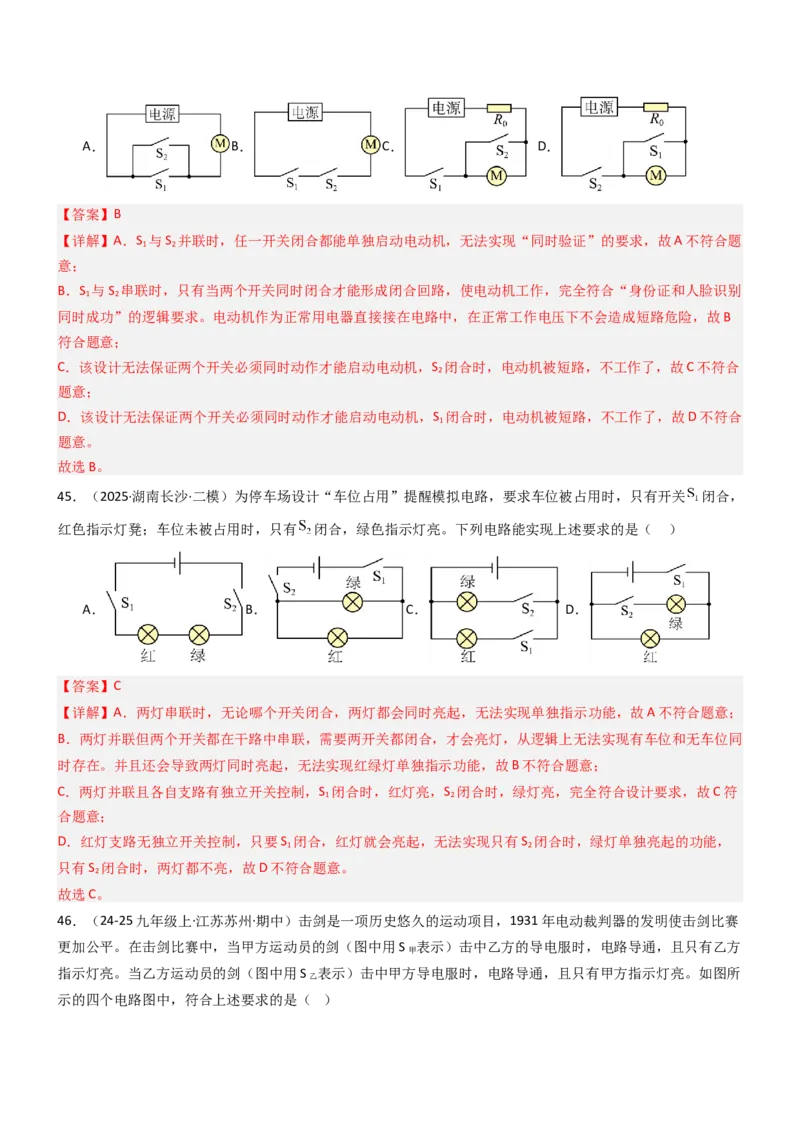

44．（2025·湖北孝感·三模）火车站的自动检票闸机口，游客刷身份证的同时进行人脸识别。只有身份证和人脸
识别同时成功（相当于分别闭合对应的开关），电动机工作，检票通行。下列电路图设计合理的是（ ）A． B． C． D．
【答案】B
【详解】A．S 与S 并联时，任一开关闭合都能单独启动电动机，无法实现“同时验证”的要求，故A不符合题
1 2
意；
B．S 与S 串联时，只有当两个开关同时闭合才能形成闭合回路，使电动机工作，完全符合“身份证和人脸识别
1 2
同时成功”的逻辑要求。电动机作为正常用电器直接接在电路中，在正常工作电压下不会造成短路危险，故B
符合题意；
C．该设计无法保证两个开关必须同时动作才能启动电动机，S 闭合时，电动机被短路，不工作了，故C不符合
2
题意；
D．该设计无法保证两个开关必须同时动作才能启动电动机，S 闭合时，电动机被短路，不工作了，故D不符合
1
题意。
故选B。
45．（2025·湖南长沙·二模）为停车场设计“车位占用”提醒模拟电路，要求车位被占用时，只有开关 闭合，
红色指示灯凳；车位未被占用时，只有 闭合，绿色指示灯亮。下列电路能实现上述要求的是（ ）
A． B． C． D．
【答案】C
【详解】A．两灯串联时，无论哪个开关闭合，两灯都会同时亮起，无法实现单独指示功能，故A不符合题意；
B．两灯并联但两个开关都在干路中串联，需要两开关都闭合，才会亮灯，从逻辑上无法实现有车位和无车位同
时存在。并且还会导致两灯同时亮起，无法实现红绿灯单独指示功能，故B不符合题意；
C．两灯并联且各自支路有独立开关控制，S 闭合时，红灯亮，S 闭合时，绿灯亮，完全符合设计要求，故C符
1 2
合题意；
D．红灯支路无独立开关控制，只要S 闭合，红灯就会亮起，无法实现只有S 闭合时，绿灯单独亮起的功能，
1 2
只有S 闭合时，两灯都不亮，故D不符合题意。
2
故选C。
46．（24-25九年级上·江苏苏州·期中）击剑是一项历史悠久的运动项目，1931年电动裁判器的发明使击剑比赛
更加公平。在击剑比赛中，当甲方运动员的剑（图中用S 表示）击中乙方的导电服时，电路导通，且只有乙方
甲
指示灯亮。当乙方运动员的剑（图中用S 表示）击中甲方导电服时，电路导通，且只有甲方指示灯亮。如图所
乙
示的四个电路图中，符合上述要求的是（ ）A． B． C． D．
【答案】D
【详解】A．本图中，两个开关与两盏灯全部串联接入电路，根据串联电路的特点可知，只有S 与S 同时闭合
甲 乙
时，两盏灯才会亮且是同时亮的，不符合题干要求，故A不符合题意；
B．本图中，S 与L 串联后整体与L 并联，S 在干路上，当S 闭合时，L 会亮，但是如果想L 亮，需要S
乙 甲 乙 甲 甲 乙 甲 甲
与S 同时闭合，不符合题干要求，故B不符合题意；
乙
C．本图中，S 与L 串联，L 与S 串联，两条支路并联，根据并联电路特点可知，当S 闭合时，L 会亮，当
甲 甲 乙 乙 甲 甲
S 闭合时，L 会亮，与题干要求正好相反，故C不符合题意；
乙 乙
D．本图中，S 与L 串联，L 与S 串联，两条支路并联，根据并联电路特点可知，当S 闭合时，L 会亮，当
甲 乙 甲 乙 甲 乙
S 闭合时，L 会亮，符合题干要求，故D符合题意。
乙 甲
故选D。
47．（2025·广西南宁·三模）铁路系统实行电子检票，乘客进站需识别身份证和人脸，当“人”“证”一致（两
个开关均闭合）时，识别电路被接通，闸门M自动打开。以下电路可实现上述要求的是（ ）
A． B． C． D．
【答案】D
【详解】A．由图可知，人脸识别后，开关闭合，电动机工作，两个开关都闭合，电源被短路，可能会烧坏电源，
故A不符合题意；
B．由图可知，两个开关并联，电动机在干路中，闭合任何一个开关，电动机都工作，故B不符合题意；
C．由图可知，人脸识别后，开关闭合，电源被短路，可能会烧坏电源，故C不符合题意；
D．由图可知，两个开关和电动机串联，两个开关均闭合，电动机工作，故D符合题意。
故选D。

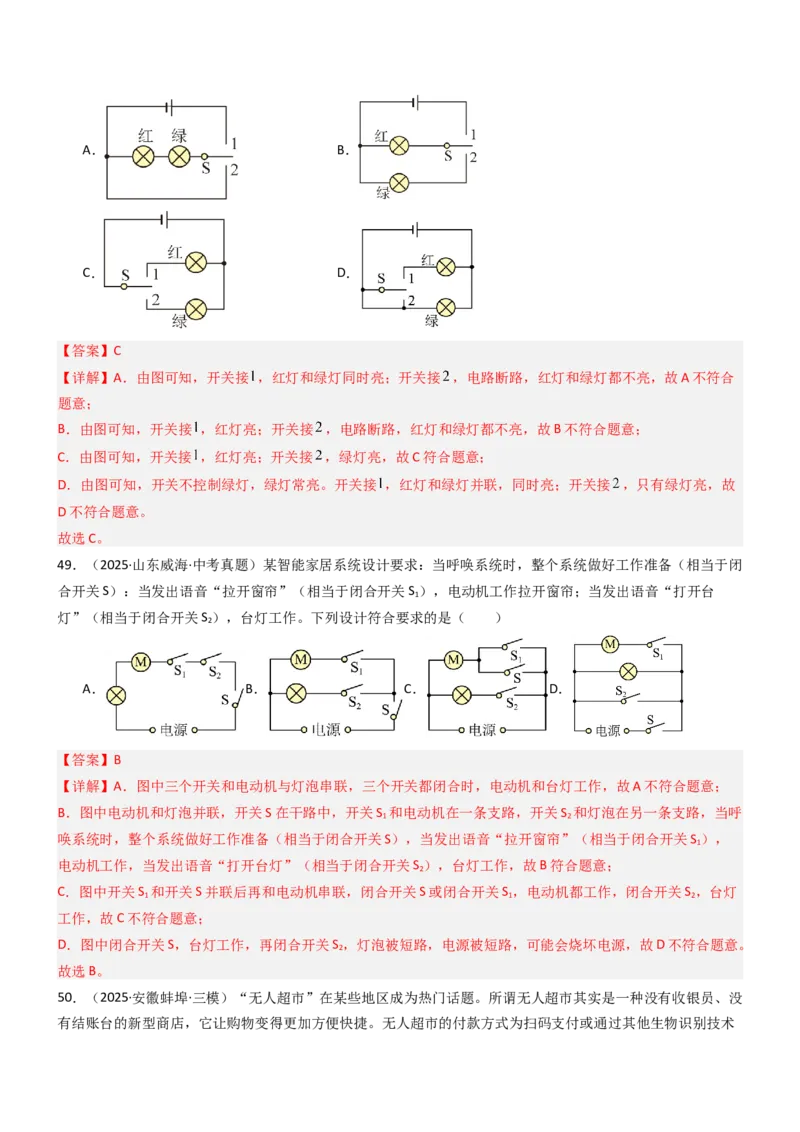

48．（2025·广东广州·中考真题）出租车驾驶室内设计了控制电路来显示是否载有乘客，车顶指示灯显示红色时
载有乘客，显示绿色时未载乘客。下列电路图中，通过开关S接“1”或“2”可以符合上述设计要求的是
（ ）A． B．
C． D．
【答案】C
【详解】A．由图可知，开关接 ，红灯和绿灯同时亮；开关接 ，电路断路，红灯和绿灯都不亮，故A不符合
题意；
B．由图可知，开关接 ，红灯亮；开关接 ，电路断路，红灯和绿灯都不亮，故B不符合题意；
C．由图可知，开关接 ，红灯亮；开关接 ，绿灯亮，故C符合题意；
D．由图可知，开关不控制绿灯，绿灯常亮。开关接 ，红灯和绿灯并联，同时亮；开关接 ，只有绿灯亮，故
D不符合题意。
故选C。
49．（2025·山东威海·中考真题）某智能家居系统设计要求：当呼唤系统时，整个系统做好工作准备（相当于闭
合开关S）：当发出语音“拉开窗帘”（相当于闭合开关S ），电动机工作拉开窗帘；当发出语音“打开台
1
灯”（相当于闭合开关S ），台灯工作。下列设计符合要求的是（ ）
2
A． B． C． D．
【答案】B
【详解】A．图中三个开关和电动机与灯泡串联，三个开关都闭合时，电动机和台灯工作，故A不符合题意；
B．图中电动机和灯泡并联，开关S在干路中，开关S 和电动机在一条支路，开关S 和灯泡在另一条支路，当呼
1 2
唤系统时，整个系统做好工作准备（相当于闭合开关S），当发出语音“拉开窗帘”（相当于闭合开关S ），
1
电动机工作，当发出语音“打开台灯”（相当于闭合开关S ），台灯工作，故B符合题意；
2
C．图中开关S 和开关S并联后再和电动机串联，闭合开关S或闭合开关S ，电动机都工作，闭合开关S ，台灯
1 1 2
工作，故C不符合题意；
D．图中闭合开关S，台灯工作，再闭合开关S ，灯泡被短路，电源被短路，可能会烧坏电源，故D不符合题意。
2
故选B。

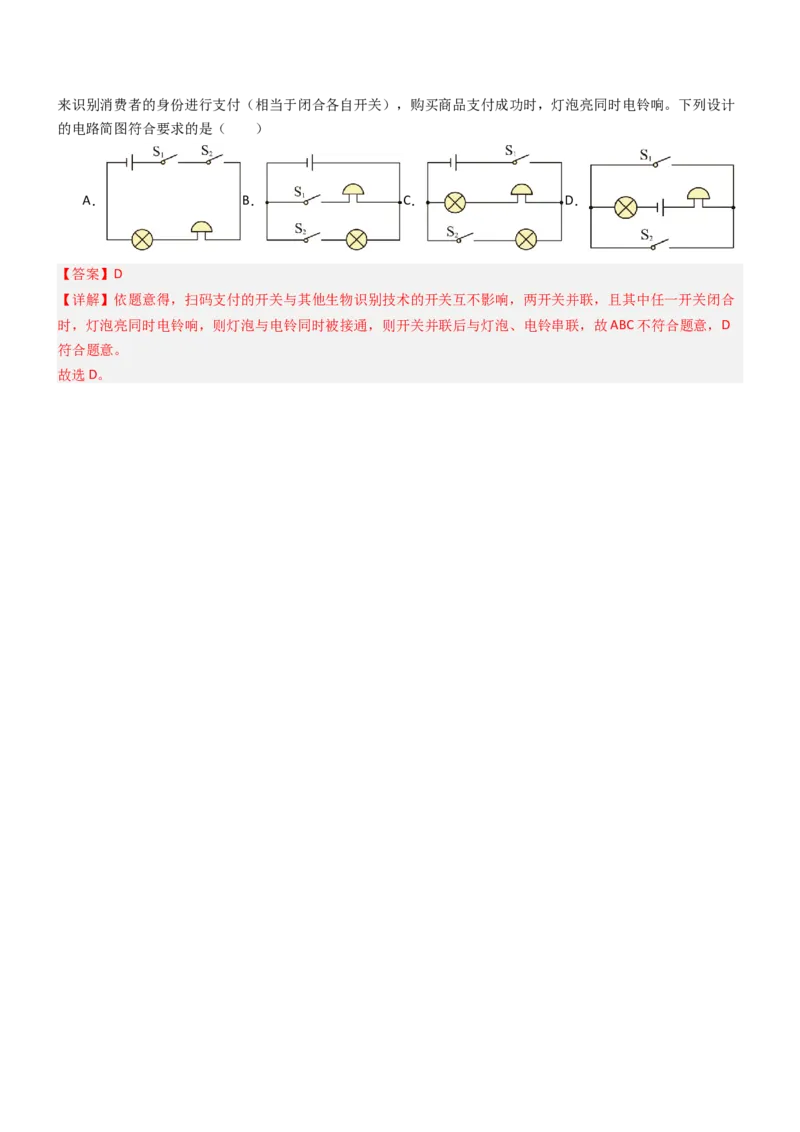

50．（2025·安徽蚌埠·三模）“无人超市”在某些地区成为热门话题。所谓无人超市其实是一种没有收银员、没
有结账台的新型商店，它让购物变得更加方便快捷。无人超市的付款方式为扫码支付或通过其他生物识别技术来识别消费者的身份进行支付（相当于闭合各自开关），购买商品支付成功时，灯泡亮同时电铃响。下列设计
的电路简图符合要求的是（ ）
A． B． C． D．
【答案】D
【详解】依题意得，扫码支付的开关与其他生物识别技术的开关互不影响，两开关并联，且其中任一开关闭合
时，灯泡亮同时电铃响，则灯泡与电铃同时被接通，则开关并联后与灯泡、电铃串联，故ABC不符合题意，D
符合题意。
故选D。
