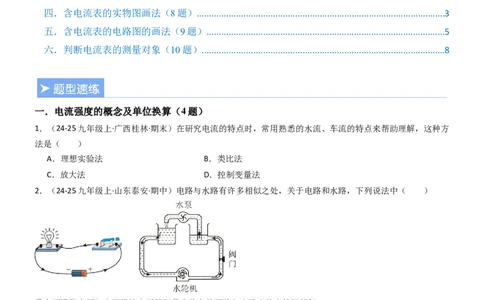

一．电流强度的概念及单位换算（4题）
1．（24-25九年级上·广西桂林·期末）在研究电流的特点时，常用熟悉的水流、车流的特点来帮助理解，这种方
法是（ ）
A．理想实验法 B．类比法
C．放大法 D．控制变量法
2．（24-25九年级上·山东泰安·期中）电路与水路有许多相似之处，关于电路和水路，下列说法中（ ）
①电源提供电压与水泵维持水压相似②电路中的开关与水路中的水轮机相似
③电路中的电流与水路中的水流相似④灯泡反映电流与水泵反映水流相似
A．只有①③正确 B．只有①③④正确 C．只有②③正确 D．只有①②④正确
3．（24-25九年级上·天津和平·期中）某品牌手机搭载了一块4460mAh的电池，其中mAh是物理量 的单
位；若该手机理论播放视频时间为2小时，则理论播放视频时电流为 mA。
4．（25-26九年级上·黑龙江哈尔滨·开学考试）单位换算：6A= mA； A。
二．常见用电器的电流（4题）5．下列用电器正常工作时，电流最接近0.2A的是（ ）
A．电子手表 B．家用白炽灯 C．电冰箱 D．空调

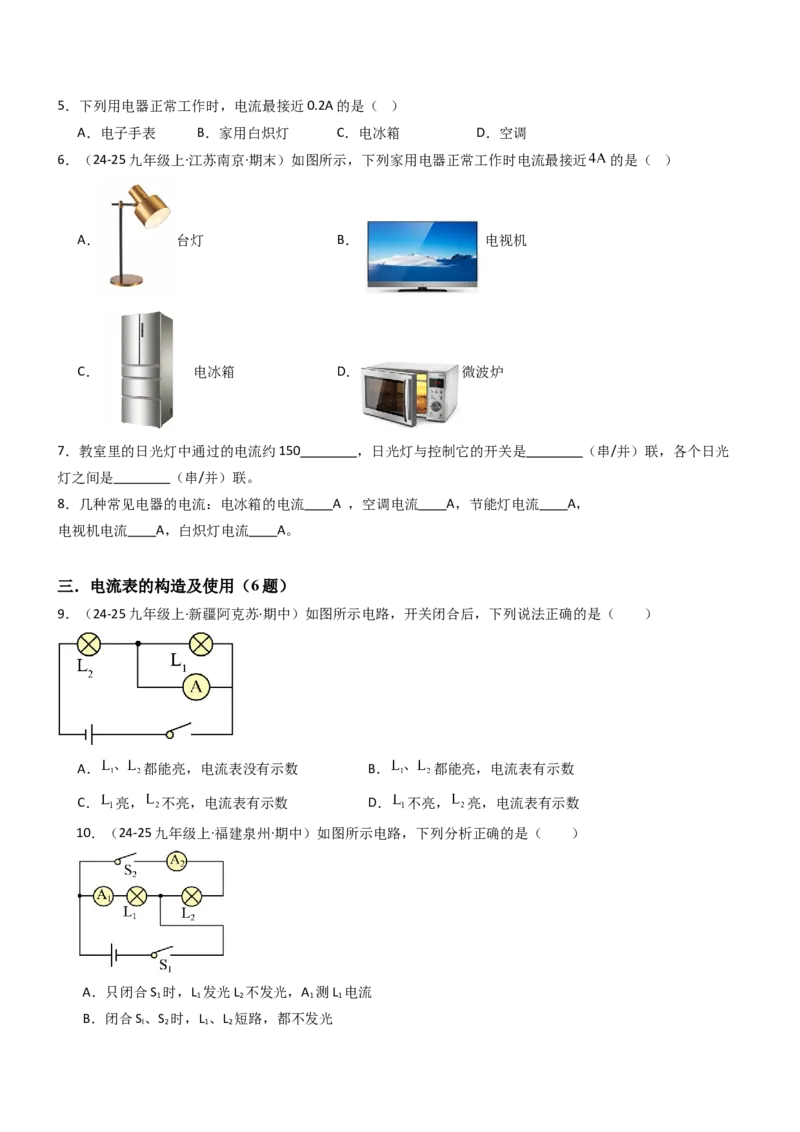

6．（24-25九年级上·江苏南京·期末）如图所示，下列家用电器正常工作时电流最接近 的是（ ）
A． 台灯 B． 电视机
C． 电冰箱 D． 微波炉

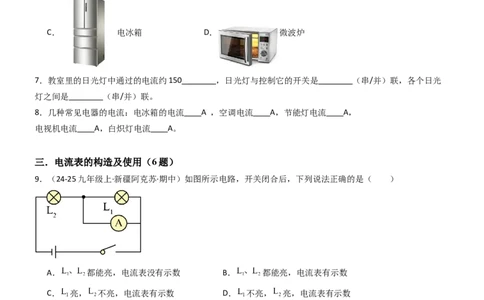

7．教室里的日光灯中通过的电流约150 ，日光灯与控制它的开关是 （串/并）联，各个日光
灯之间是 （串/并）联。
8．几种常见电器的电流：电冰箱的电流 A ，空调电流 A，节能灯电流 A，
电视机电流 A，白炽灯电流 A。
三．电流表的构造及使用（6题）
9．（24-25九年级上·新疆阿克苏·期中）如图所示电路，开关闭合后，下列说法正确的是（ ）
A． 都能亮，电流表没有示数 B． 都能亮，电流表有示数
C． 亮， 不亮，电流表有示数 D． 不亮， 亮，电流表有示数
10．（24-25九年级上·福建泉州·期中）如图所示电路，下列分析正确的是（ ）
A．只闭合S 时，L 发光L 不发光，A 测L 电流
1 1 2 1 1
B．闭合S、S 时，L 、L 短路，都不发光
l 2 1 2C．只闭合S 时，L发光、L 不发光，A 测L电流
2 l 2 2 l
D．闭合S 、S 时，L 、L 并联，A 、A 示数相等
1 2 1 2 1 2
11．（24-25九年级上·福建泉州·阶段练习）下列电路中，闭合开关后，电流表能正确测量出通过灯泡 电流的
是（ ）
A． B． C． D．

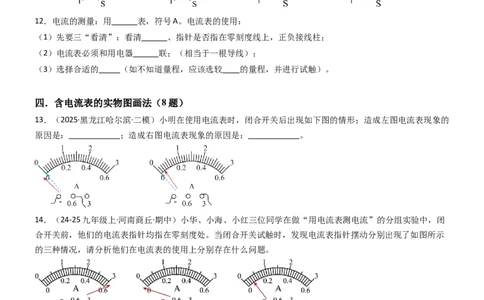

12．电流的测量：用 表，符号A。电流表的使用：
（1）先要三“看清”：看清 、指针是否指在零刻度线上，正负接线柱；
（2）电流表必须和用电器 联；（相当于一根导线）；
（3）选择合适的 （如不知道量程，应该选较 的量程，并进行试触）。
四．含电流表的实物图画法（8题）
13．（2025·黑龙江哈尔滨·二模）小明在使用电流表时，闭合开关后出现如下图的情形；造成左图电流表现象的
原因是： ；造成右图电流表现象的原因是： 。
14．（24-25九年级上·河南商丘·期中）小华、小海、小红三位同学在做“用电流表测电流”的分组实验中，闭
合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图所示
的三种情况，请分析他们在电流表的使用上分别存在什么问题。
(1)小华同学的问题： ；
(2)小海同学的问题： ；
(3)小红同学的问题： 。
15．（23-24九年级上·宁夏银川·期中）根据如图所示的电路，画出电路图。16．（2025·贵州遵义·一模）请用笔画线代替导线将如图所示未连接完成的电路按要求连接完整。要求：L 、L
1 2
并联，电流表测量干路电流，开关控制整个电路，导线不能交叉。

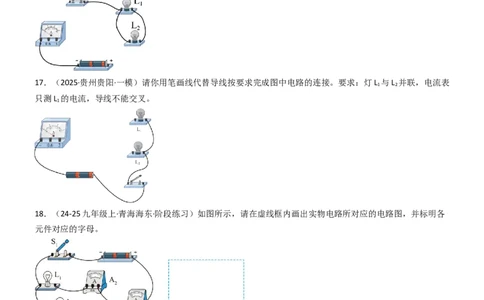

17．（2025·贵州贵阳·一模）请你用笔画线代替导线按要求完成图中电路的连接。要求：灯L 与L 并联，电流表
1 2
只测L 的电流，导线不能交叉。
1
18．（24-25九年级上·青海海东·阶段练习）如图所示，请在虚线框内画出实物电路所对应的电路图，并标明各
元件对应的字母。
19．（24-25九年级上·贵州黔南·期中）请用笔画线代替导线，按要求将如图所示的实物连线图连接完整。要求：
灯L 和L 并联，开关S控制整个电路，电流表只测量灯L 中的电流，不考虑电表量程，导线不能交叉。
1 2 220．（24-25九年级上·四川成都·阶段练习）根据实物图在虚线框内画出电路图。
五．含电流表的电路图的画法（9题）
21．（23-24九年级上·河北承德·期中）请在图中用笔画线代替导线，按要求连接电路（导线不能交叉），并在
虚线框内画出对应的电路图。要求：
（1）开关同时控制两盏灯；
（2）灯L 、L 并联；
1 2
（3）电流表测通过两灯的总电流。
22．如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，电流表测通过灯 的电
流，开关控制整个电路，导线不能交叉。23．根据如图所示的电路图，用笔画线代替导线，连接实物电路。
24．按图甲中的电路图，将图乙中的实物连成电路（电流表选用0~3A量程）。
25．请根据图中的电路图连接实物图，导线不能交叉
26．请在原图上只改动一根导线，符合L 、L 并联，电流表A 测干路电流，A 测灯L 的电流，开关控制所有用
1 2 1 2 2
电器，并在虚线框内画出相应的电路图。（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导
线不许交叉）。
27．如图所示在图中电流表A的示数为0.5A，A 的示数为0.2A，若要A 测L 的电流，请将A 正确地连入电路。
1 2 2 228．在图的电路中只改动一根导线（在连错的导线上打×，再画出正确的连线），符合L 、L 并联，电流表A 测
1 2 1
干路电流，A 测灯L 的电流，开关控制所有用电器的电路。
2 2
29．小明在探究“并联电路中支路电流跟干路电流的大小关系”的实验中，用如图甲所示的电路测量小灯泡L
1
支路的电流，用如图乙所示的电路测量干路中的电流，请分别添加一根导线完成两个电路的连接。
30．根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉，干路中电流大小约为2A左
右）。31．在如图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上。要求：L 和L 并联，开关和电流
1 2
表都在干路上。并在虚线框内画出对应的电路图。( ) ( )
六．判断电流表的测量对象（10题）
32．（2025·陕西咸阳·一模）如图所示是一个包含多个开关与电流表的简单电路实物图，电源电压保持不变。下
列说法正确的是（ ）
A．只闭合开关S ，电流表测量通过L 和L 的电流，L 和L 都发光
1 1 2 1 2
B．只闭合开关S ，电流表无示数，L 发光，L 被短路不发光
2 1 2
C．同时闭合开关S 和S ，电流表测量通过L 的电流，L 发光，L 不发光
1 2 2 1 2
D．若L 灯丝烧断，同时闭合S 和S ，电流表有示数，L 能发光
1 1 2 2
33．（24-25九年级上·福建厦门·阶段练习）如图所示的电路，各元件完好，导线连接稳固，下列说法正确的是
（ ）A．灯泡L 、L 并联，电流表测通过L 的电流
1 2 1
B．灯泡L 、L 并联，电流表测通过L 的电流
1 2 2
C．灯泡L 、L 串联，电流表测L 的电流
1 2 1
D．灯泡L 、L 串联，电流表测L 的电流
1 2 2
34．（24-25九年级上·河北沧州·期中）如图所示的电路，各元件完好，导线连接稳固，闭合开关后，下列说法
正确的是（ ）
A．灯泡 、 并联，电流表测通过 的电流
B．灯泡 、 并联，电流表测通过 的电流
C．灯泡 、 并联，电流表测干路中的电流
D．灯泡 、 串联，电流表测干路中的电流
35．如图所示，下列说法正确的是（ ）
A．只闭合 和 时，电灯 和 并联，电流表测通过 的电流
B．只闭合 和 时，灯 短路，电流表测通过 的电流
C．开关 、 、 都闭合时，形成了短路， 和 将烧坏
D．只闭合开关S 和S 时，电灯L 和L 并联，电流表测L 和L 的电流之和
1 2 1 2 1 236．（23-24九年级下·辽宁鞍山·开学考试）如图所示，开关S闭合时，灯L 和L 是 联的，电流表A 测量
1 2 1
的是 中的电流。（选填“L ”、“L ”或“干路”）
1 2
37．（23-24九年级上·山东济宁·期中）如图甲所示电路中，当只闭合 时，若电流表 的示数为 ，则通
过 的电流为 ；如果只闭合 、 ，此时电流表 的示数为 ，电流表 示数如图乙所示，
则此时通过 的电流为 。
38．因为在并联电路中，干路中的电流等于通过各支路的电流之和，所以当某同学连接成图甲所示的电路，开
关闭合后，两灯都发光，两个电流表A 、A 的指针所指位置分别为图乙所示，则干路中的电流为 A，通
1 2
过灯L 的电流为 A。
1
39．如图所示，电灯L 、L 、L 的连接方式是 ，电流表A 是测量 的电流，电流表A 是测量
1 2 3 1 2
的电流。
40. 如图所示的电路中，当开关S闭合，S 、S 断开时，灯泡 串联；当开关S、S 、S 均闭合时，电流表
1 2 1 2
测的是通过 中的电流．41．在图中，S 、S 都闭合时，三个灯泡是并联；S 闭合S 断开时电流表测 的电流．
1 2 1 2
