三、电流和测量电流
目录
【A 夯基础】............................................................................................................................1
一、电流的概念、表示、单位及其换算...............................................................................................1
二、常见的电流值....................................................................................................................................2
三、电流表的使用方法...........................................................................................................................2
四、电流表的量程与读数.......................................................................................................................3
五、电流表量程的选择...........................................................................................................................4
六、分析电流表连接错误的原因...........................................................................................................4
七、作图题................................................................................................................................................5
八、实验题................................................................................................................................................6
【B 提能力】............................................................................................................................7
【C 链中考】..........................................................................................................................11

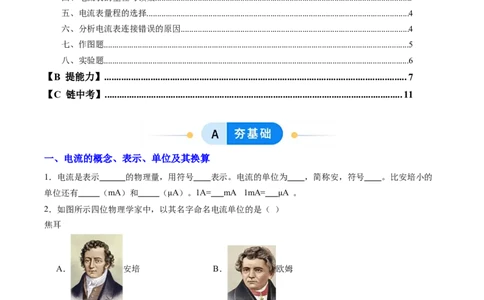

一、电流的概念、表示、单位及其换算
1．电流是表示 的物理量，用符号 表示。电流的单位为 ，简称安，符号 。比安培小的
单位还有 （mA）和 （μA）。1A= mA 1mA= μA 。
2．如图所示四位物理学家中，以其名字命名电流单位的是（ ）
焦耳
A． 安培 B． 欧姆
C． 瓦特 D． 焦耳
3．完成下列单位换算：5000μA＝ mA；0.03A＝ μA。
4．电流的单位有 、 、 等。0.36mA= A；1.2A=
μA。5．电流的单位安培、毫安、微安之间的关系正确的是
A． B． C． D．
6．在研究电流的特点时，常用熟悉的水流、车流的特点来帮助理解，这种方法是（ ）
A．理想实验法 B．类比法
C．放大法 D．控制变量法
二、常见的电流值
7．家用节能灯正常工作时的电流约为180 ，电饭锅工作时的电流约4 ．
8．电子手表中的电流约为1.5～2 ，电子计算器工作时的电流约为0.15 ,日光灯发光时
的电流约为0.15 ． 断开的电路中的特点是电路中 电流（填“有”或“没有”）．

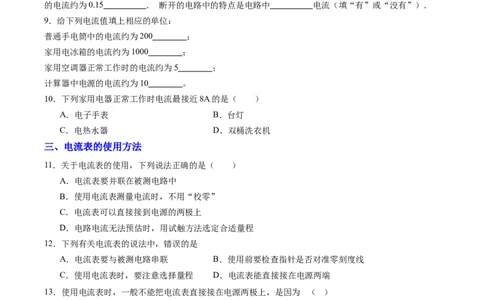

9．给下列电流值填上相应的单位：
普通手电筒中的电流约为200 ；
家用电冰箱的电流约为1000 ；
家用空调器正常工作时的电流约为5 ；
计算器中电源的电流约为10 。
10．下列家用电器正常工作时电流最接近8A的是（ ）
A．电子手表 B．台灯
C．电热水器 D．双桶洗衣机
三、电流表的使用方法
11．关于电流表的使用，下列说法正确的是（ ）
A．电流表要并联在被测电路中
B．使用电流表测量电流时，不用“校零”
C．电流表可以直接接到电源的两极上
D．电路电流无法预估时，用试触方法选定合适量程
12．下列有关电流表的说法中，错误的是
A．电流表要与被测电路串联 B．使用前要检查指针是否对准零刻度线
C．使用电流表时，要注意选择量程 D．电流表能直接接在电源两端
13．使用电流表时，一般不能把电流表直接接在电源两极上，是因为 （ ）
A．流过电流表的电流太小，不能测出电流值 B．流过电流表的电流太小，会损坏电流表
C．流过电流表的电流太大，不能测出电流值 D．流过电流表的电流太大，会损坏电流表
14．下面的说法中正确的是
A．电流表的量程就是它的测量范围
B．使用电流表时，选用的量程越大越好
C．无法确定电流表量程时，选用最小量程的接线柱试触
D．如果选用较大的量程，可以将电流表直接接在电源的两极四、电流表的量程与读数
15．甲、乙两同学在做实验时，把电流表的“﹣”和“0.6”两个接线柱接在电路中，指针位于如图所示的
位置，下面记录中正确的是（ ）
A．1.4A B．0.24A C．0.26A D．0.28A

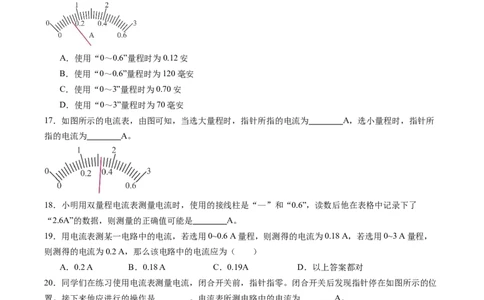

16．如图所示是实验时电流表指针在刻度盘上的位置，则此时电流的大小为（ ）
A．使用“0～0.6”量程时为0.12安
B．使用“0～0.6”量程时为120毫安
C．使用“0～3”量程时为0.70安
D．使用“0～3”量程时为70毫安
17．如图所示的电流表，由图可知，当选大量程时，指针所指的电流为 A，选小量程时，指针所
指的电流为 A。
18．小明用双量程电流表测量电流时，使用的接线柱是“—”和“0.6”，读数后他在表格中记录下了
“2.6A”的数据，则测量的正确值可能是 A。
19．用电流表测某一电路中的电流，若选用0~0.6 A量程，则测得的电流为0.18 A，若选用0~3 A量程，
则测得的电流为0.2 A，那么该电路中的电流应为（ ）
A．0.2 A B．0.18 A C．0.19A D．以上答案都对
20．同学们在练习使用电流表测量电流，闭合开关前，指针指零。闭合开关后发现指针停在如图所示的位
置。接下来他应进行的操作是 。电流表所测电路中的电流为 A。
五、电流表量程的选择
21．如图是实验室常用的一种电流表，其零刻度不在表盘的最左端。当导线 、 分别与标有“ ”和
“3”的接线柱相连时，电流表指针偏转情况如图所示，此时，电流是从导线 （填“ ”或“ ” 流入电流表，说明电流表接线柱 。纠正后为了减少误差，应将导线 与标有“ ”的接线柱相连，
与标有“ ”的接线柱相连。
22．电流表是测量 的仪器，它应 联在电路中使用，电流表有两个量程，分别是 和
。为了避免电流过强损坏电流表，在不便估计电流大小的情况下，要先拿电路的一个线头迅速地
最大量程接线柱。绝对不允许不经过用电器将电流表直接与 相连。

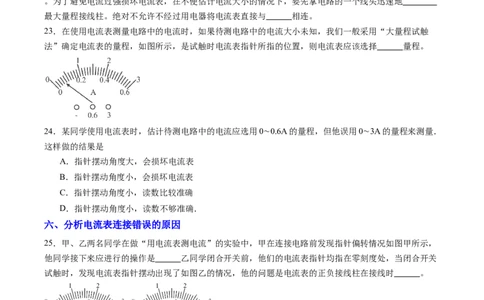

23．在使用电流表测量电路中的电流时，如果待测电路中的电流大小未知，我们一般采用“大量程试触
法”确定电流表的量程，如图所示，是试触时电流表指针所指的位置，则电流表应该选择 量程。
24．某同学使用电流表时，估计待测电路中的电流应选用0∼0.6A的量程，但他误用0∼3A的量程来测量．
这样做的结果是
A．指针摆动角度大，会损坏电流表
B．指针摆动角度小，会损坏电流表
C．指针摆动角度小，读数比较准确
D．指针摆动角度小，读数不够准确．
六、分析电流表连接错误的原因
25．甲、乙两名同学在做“用电流表测电流”的实验中，甲在连接电路前发现指针偏转情况如图甲所示，
他同学接下来应进行的操作是 乙同学闭合开关前，他们的电流表指针均指在零刻度处，当闭合开关
试触时，发现电流表指针摆动出现了如图乙的情况，他的问题是电流表的正负接线柱在接线时 。
26．“用电流表测电流”的实验中， （填“允许”或“不允许”）把电流表直接连到电源两极上。
小张同学测量时，闭合开关，发现指针向“0”刻度线的左侧偏转，电流表连接存在的错误是：
，正确连接了电路，闭合开关后，电流表的示数如图所示，由此可以看出，实验中存在的问题是 ，
使实验结果更为精确的做法应是： 。用电流表测电流时，某同学接入电路的是0~0.6A的
量程，却在0~3A的量程中读成2.4A，则实际测得的电流应是 A。27．甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在
零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析
他们可能是什么原因造成的？
甲： ；乙： ；丙： 。
七、作图题
28．请你用笔画线代替导线按要求完成图中电路的连接。要求：灯L 与L 并联，电流表只测L 的电流，
1 2 1
导线不能交叉。
29．在如图所示的电路中，以笔画线代替导线，补两根导线，要求：使两灯并联，电键S闭合后两灯发光，
电流表只测灯L 的电流。
2
30．请用笔画线代替导线将如图所示未连接完成的电路按要求连接完整。要求：L、L 并联，电流表测量
1 2
干路电流，开关控制整个电路，导线不能交叉。八、实验题
31．在用电流表测电流的实验中，某同学连接了如图甲所示的电路。
(1)连接电路时，开关应 ，电流表应先用大量程试触；闭合开关之前发现电流表的指针偏向0刻度左
边如图乙所示，接下来应该 。
(2)闭合开关后，如果电流表的示数如图丙所示，则通过该灯的电流是 A，为了使测量结果更准确，
应该 。
32．如图甲所示，是用电流表测量电流的实验，请正确回答以下问题：
(1)图甲是某同学连接好的电路，合上开关后，此时电流表测灯 的电流，如果电流表的示数如
图乙所示，则经过该灯的电流大小是 。
(2)请在图甲中某根导线端画“ ”号，并用笔画线代替导线，将该导线正确改接到另一接线柱，使电流表
变为测干路中的电流。
33．如图所示是小明和同桌用电流表测量电流的实物连接图，请按要求回答：
(1)电流表使用前，应检查指针是否对准零刻度线，如有偏差，需要 ；
(2)在连接电路时，开关应处于 状态；电流表应与用电器 （选填“串联”或“并联”）
在电路中；
(3)图甲中电流表测量的是 的电流（选填“ ”或“ ”），电流表右端（括号位置）应该连接电流表的 （选填“正”或“负”）接线柱；
(4)若小明同学发现同桌读出的电流数据是自己的5倍，请指出同桌错误的原因： 。
34．在用电流表测电流的实验中：
(1)闭合开关前发现电流表的指针偏情况如图甲所示，这是因为 ；
(2)连接的电路如图乙所示，则电流表测的是灯 的电流。闭合开关后，如果电流表的示数如图丙
所示，则通过该灯的电流是 A；
(3)若闭合开关后，两灯均亮，但电流表指针不发生偏转，那么原因可能是__________。
A．电流表内部断路 B．开关处接触不良
C．电流表被短路 D．电源供电不足
一、单选题
1．两位同学在做“用电流表测量电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。
当闭合开关试触时，分别存在的问题是（ ）
A．甲表+、﹣接线柱接反了，乙表选接的量程小了
B．甲表选接的量程小了，乙表+、﹣接线柱接反了
C．甲表+、﹣接线柱接反了，乙表短路了
D．甲表断路了，乙表短路了2．如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．灯L₁ 与灯 串联 B．开关只能控制灯
C．电流方向从开关经a流向电流表 D．电流表此时只测通过灯 的电流
3．如图所示的电路，下列分析不正确的是（ ）
A．只闭合S 时，L 、L 都发光，A、A 的示数相等
3 1 2 1 2
B．闭合S、S 时，L 、L 都发光，A 有示数，A 无示数
1 2 1 2 1 2
C．闭合S、S 时，L 、L 都发光，A、A 均有示数
1 3 1 2 1 2
D．只闭合S 时，L 发光、L 不发光，A 测L 的电流，A 无示数
1 1 2 1 1 2
二、填空题
4．如图所示的电路，若同时闭合开关 ，就会发生电源短路。若电源被短路，电路中会有很大的电
流，可能把电源烧坏，这是不允许的。
5．如图是实验室常用的一种电流表，其零刻度不在表盘的最左端。当导线a、b分别与标有“﹣”和“3”
的接线柱相连时，电流表指针偏转情况如甲图所示。（1）此时，电流是从导线 （填“a”或“b”）流入电流表，使用的时候应将电流表与被测用电器
（填“串联”或“并联”）在电路中；
（2）为了增大指针的偏转角度从而减小读数误差，应将导线a与标有 的接线柱相连，导线b与标
有“ ”的接线柱相连；
（3）纠正错误之后，电流表指针如乙图所示，则读数为 A；
（4）如果电流表指针摆动如丙图所示，则原因是 。
三、实验题
6．如图在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当闭合开关S 和S 后，两灯都发
1 2
光，两个电流表的指针所指位置如图乙所示。
（1）灯L 与L 的连接方式是 ，电流表A 测灯 （选填“L”、“L”或“L 和
1 2 2 1 2 1
L”）的电流；
2
（2）通过灯L 的电流是 A；
2
（3）取下灯泡L，电流表A 示数将 （选填“变大”、“变小”或“不变”）；
2 1
（4）若某时刻只有灯泡L 熄灭，故障可能是灯L 。
1 1
7．如图所示是小明同学用电流表测量电流的实物图，请按要求回答：
(1)图中电流表测量的是通过灯泡 的电流；(2)小明同学连接好电路后，闭合开关，发现指针快速向右大幅度偏转，他赶快断开开关，发生这种现象的
原因可能是 ；
(3)小明同学纠正错误后，电流表的示数如图所示，则电流表测出的电流是 A；
(4)如果要用电流表测通过 和 的总电流，且只允许移动一根导线，应将导线 （选填“a”“b”或
“c”）的右端接在电流表的（选填“3”、“0.6”或“-”）接线柱上。
8．在练习使用电流表的实验中：
(1)连接电路时开关应 ，电流表应与被测用电器 联，若连接电路时不知电流大小，
电流表量程应首先选用 （选填“大”或“小”）量程；
(2)小邓同学连接的电路如图甲所示，则电流表测的是灯 的电流。合上开关后，如果电流表的
示数如图乙所示，则读数是 A；
(3)同桌小刘闭合开关后，发现电流表的指针偏转如图丙所示，原因是 ；
(4)若合上开关后，只有灯 发光，电流表有示数，那么可能的原因是___________（填序号）；
A．电流表被短路 B．开关处接触不良 C． 断路 D． 短路
1．（2021·浙江温州·中考真题）用伏安法测电功率时，某电表的指针位置如图所示。其示数为（ ）A．1.30安 B．0.26安 C．1.30伏 D．0.26伏
2．（2022·辽宁阜新·中考真题） 下列电路图中，能正确测量通过灯L 电流的电路是（ ）
2
A． B． C． D．
3．（2021·山东枣庄·中考真题）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转
至图甲所示位置，原因是电流表 ；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示
位置，接下来的操作是：断开开关， 继续进行实验。
