四、欧姆定律的应用
目录
【A 夯基础】............................................................................................................................1
一、测量电阻的有关填空.......................................................................................................................1
二、电阻箱在测量电阻中的应用...........................................................................................................2
三、电学实验综合辨析...........................................................................................................................3
四、测量电阻的其他方法.......................................................................................................................4
五、电阻的串联和并联...........................................................................................................................5
六、欧姆定律在电阻的串联和并联中的应用.......................................................................................5
七、实验题................................................................................................................................................6
八、计算题..............................................................................................................................................10
【B 提能力】..........................................................................................................................12
【C 链中考】..........................................................................................................................17
一、测量电阻的有关填空

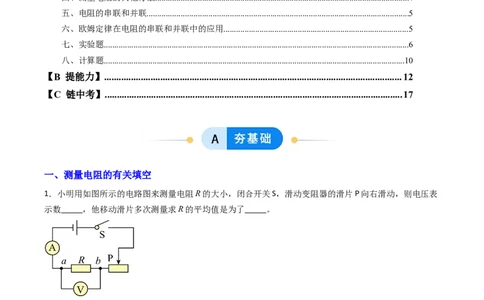

1．小明用如图所示的电路图来测量电阻R的大小，闭合开关S，滑动变阻器的滑片P向右滑动，则电压表
示数 ，他移动滑片多次测量求R的平均值是为了 。
2．小明利用如图所示电路测量未知电阻，实验时，他移动滑动变阻器，多次测量求R 的目的是为了
x
。测出R 后，还可以利用该实验的器材探究电流与 的关系（选填“电压”、“电阻”）。
x3．用伏安法测量导体的电阻实验时，小明的实验方案和操作过程均正确，实验中所用的电流表、电压表
以及两表的连接和示数如图所示。电压表的示数为 V，但通过观察发现电流表指针偏转过小，这样会
导致实验误差偏 ，解决这一问题的措施是 。
4．现要测定标有“3.8V，0.3A”字样的小灯泡正常发光时灯丝的电阻值。给你提供的实验器材如下：3V和
12V的电源各一套（电源电压恒定），开关一只，导线若干，标有“50Ω，1A”和“10Ω，1A”的滑动变阻器
各一只，量程为0.6A和3A的电流表各一只。量程为3V和15V的电压表各一只。应选用 V的电源；
电压表的量程应选择 V；滑动变阻器的规格应选择 。

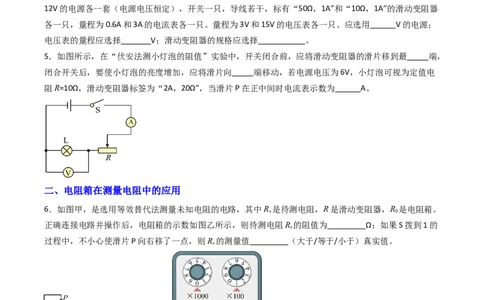

5．如图所示，在“伏安法测小灯泡的阻值”实验中，开关闭合前，应将滑动变阻器的滑片移到最 端，
闭合开关后，要使小灯泡的亮度增加，应将滑片向 端移动，若电源电压为6V，小灯泡可视为定值电
阻R=10Ω，滑动变阻器标签为“2A，20Ω”，当滑片P在正中间时电流表示数为 A。
二、电阻箱在测量电阻中的应用
6．如图甲，是选用等效替代法测量未知电阻的电路，其中R 是待测电阻，R是滑动变阻器，R 是电阻箱。
x 0
正确连接电路并操作后，电阻箱的示数如图乙所示，则待测电阻R 的阻值为 Ω；如果S拨到1的
x
过程中，不小心使滑片P向右移了一点，则R 的测量值 （大于/等于/小于）真实值。
x
7．如图所示电路可以测未知电阻R 的阻值，已知电源电压恒定不变，保护电阻R=10Ω。当单刀双掷开关
x 0
S接a时，电流表的示数为0.3A；当开关S接b时，调节电阻箱R的旋盘，使电流表示数为 A。此时
电阻箱R阻值如乙图所示，则R 的阻值为 Ω，这种测电阻方法叫 。

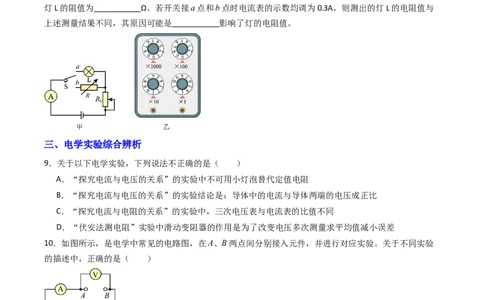

x8．用如图甲所示的电路借助等效替代的思想可以测量灯L的阻值，其中R为电阻箱，R 为滑动变阻器。主
0
要步骤有：先把开关S接 点，调节R 至合适位置并读出电流表的示数为0.2A；再把开关S拨
0
至另一位置并只调节 ，使电流表的示数仍为0.2A；此时电阻箱的示数如图乙所示，则S接a时
灯L的阻值为 Ω。若开关接a点和b点时电流表的示数均调为0.3A，则测出的灯L的电阻值与
上述测量结果不同，其原因可能是 影响了灯的电阻值。
三、电学实验综合辨析
9．关于以下电学实验，下列说法不正确的是（ ）
A．“探究电流与电压的关系”的实验中不可用小灯泡替代定值电阻
B．“探究电流与电压的关系”的实验结论是：导体中的电流与导体两端的电压成正比
C．“探究电流与电阻的关系”的实验中，三次电压表与电流表的比值不同
D．“伏安法测电阻”实验中滑动变阻器的作用是为了改变电压多次测量求平均值减小误差
10．如图所示，是电学中常见的电路图，在A、B两点间分别接入元件，并进行对应实验。关于不同实验
的描述中，正确的是（ ）
A．探究电流与电阻的关系——改变接入AB间电阻大小和电压大小
B．探究电流与电压的关系——AB间电阻大小不变，必须使AB间电压成倍数变化
C．测量未知电阻阻值——滑动变阻器用于改变电阻两端电压和通过的电流
D．测量小灯泡的阻值——需多次测量求平均值，减小误差
四、测量电阻的其他方法

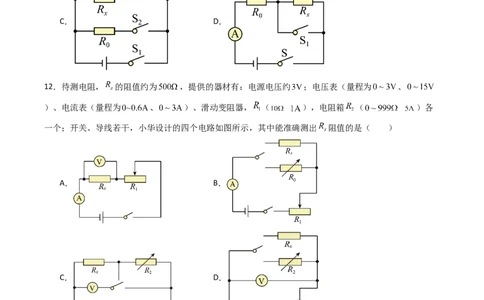

11．以下四种电路，电源电压不变且未知，R 是已知阻值的定值电阻，在不拆改电路的情况下，不能测出
0未知电阻R 阻值的电路是（ ）
x
A． B．
C． D．
12．待测电阻， 的阻值约为 ，提供的器材有：电源电压约 ；电压表（量程为 、
）、电流表（量程为 、 ）、滑动变阻器， （ ），电阻箱 （ ）各
一个；开关、导线若干，小华设计的四个电路如图所示，其中能准确测出 阻值的是（ ）
A． B．
C． D．
13．要测量一个阻值约为500Ω的电阻R。提供的器材有：干电池两节，学生用电压表（量程为0~3V、
x
0~15V）、学生用电流表（量程为0~0.6A、0~3A）、滑动变阻器R（10Ω、1A）、电阻箱R（0∼9999Ω）
1 2
以及单刀双掷开关各一只，开关、导线若干。以下四种电路中，可以较准确地测出R 阻值的是（ ）
xA．①②③ B．②④ C．③④ D．只有②
五、电阻的串联和并联
14．如图解释了并联电路的等效电阻关系，两导体并联相当于增加了导体的 。4Ω和6Ω两个电阻并
联的总电阻是 Ω。
15．有两个电阻 、 ，图中情况中阻值最大的是（ ）
A． B．
C． D．
16．两个阻值均为8Ω的定值电阻串联起来使用，总电阻为 Ω；若将它们并联起来使用，总电阻
为 Ω。
17．将电阻R与5Ω的电阻并联后总电阻小于1Ω，下列判断正确的是（ ）
A．R一定小于1Ω B．R一定大于1Ω C．R可能大于1Ω D．R不可能为1Ω
六、欧姆定律在电阻的串联和并联中的应用
18．已知R=20Ω，R=30Ω，将它们串联在电路中，则总电阻R = Ω，通过两个电阻的电流之比
1 2 串
是 ，加在它们两端的电压之比是 。
19．定值电阻 、 并联在某电路中，通过 和 的电流之比是 ，若将 、 串联在该电路
中，则 、 两端的电压之比 。
20．定值电阻 ， ，接入如图所示电路中。闭合开关S，则通过 、 的电流之比
； 、 两端的电压之比 。21．如图所示，开关S闭合后，电流表A 、A 两只电流表的指针偏转到了同一位置，则通过L 的电流
1 2 1
A，L 、L 两盏灯的电阻之比R ：R = 。
1 2 1 2
22．如下图的四个电路中电源电压相同，R
