专项 06 欧姆定律及其应用
一、欧姆定律的图像表示（4题）
二、串联电路电阻与电压的比值关系（8题）
三、并联电路电阻与电流的比值关系（8题）
四、欧姆定律在图像中的应用（8题）
五、应用欧姆定律求范围问题（8题）
六、含变阻器电路的动态分析（8题）
七、含敏感电阻的动态分析（8题）
八、多开关应用的动态分析（8题）
九、应用欧姆定律分析故障电路（8题）
一、欧姆定律的图像表示

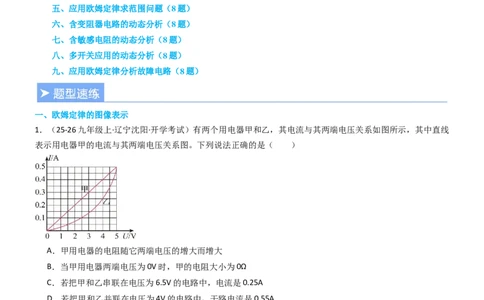

1．（25-26九年级上·辽宁沈阳·开学考试）有两个用电器甲和乙，其电流与其两端电压关系如图所示，其中直线
表示用电器甲的电流与其两端电压关系图。下列说法正确的是（ ）
A．甲用电器的电阻随它两端电压的增大而增大
B．当甲用电器两端电压为0V时，甲的电阻大小为0Ω
C．若把甲和乙串联在电压为6.5V的电路中，电流是0.25A
D．若把甲和乙并联在电压为4V的电路中，干路电流是0.55A
2．（2025·安徽·三模）如图所示是两电阻 、 的 图像。将 、 并联后接入电路，根据图中信息分析
可知，下列说法正确的是（ ）A．通过 的电流大于通过 的电流 B．电路的总电阻分别小于 、 的阻值
C．电阻 两端的电压大于 两端的电压 D．当电源电压为4V时，干路电流为0.8A

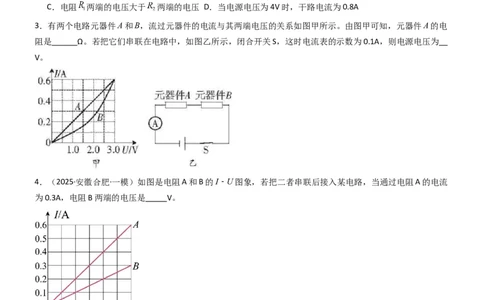

3．有两个电路元器件A和B，流过元器件的电流与其两端电压的关系如图甲所示。由图甲可知，元器件A的电
阻是 Ω。若把它们串联在电路中，如图乙所示，闭合开关S，这时电流表的示数为0.1A，则电源电压为
V。
4．（2025·安徽合肥·一模）如图是电阻A和B的I﹣U图象，若把二者串联后接入某电路，当通过电阻A的电流
为0.3A，电阻B两端的电压是 V。
二、串联电路电阻与电压的比值关系
5．（2025·江苏扬州·模拟预测）如图所示，电源电压保持不变，R∶R∶R=1∶1∶2。闭合开关S 、S ，电压表V 、V
1 2 3 1 1 1 1
的示数分别为U、U，电流表A的示数为I，只闭合开关S ，电压表V 、V 的示数分别为U′、U′，电流表A的
1 2 1 1 1 1 2
示数为I′，则下列说法中错误的是（ ）A．U∶U=1∶1 B．U′∶U′=1∶3
1 2 1 2
C．I∶I′=4∶1 D．U∶U′=2∶1
1 1

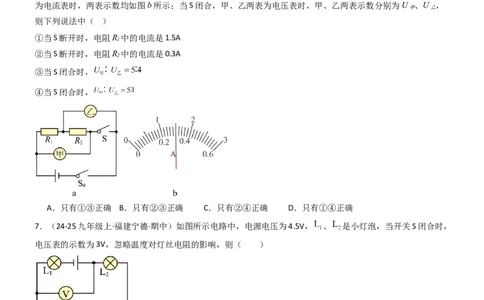

6．（24-25九年级上·山东泰安·期中）如图a所示的电路中电源电压恒定，闭合开关S 。当S断开，甲、乙两表
0
为电流表时，两表示数均如图b所示；当S闭合，甲、乙两表为电压表时，甲、乙两表示数分别为U 、U ，
甲 乙
则下列说法中（ ）
①当S断开时，电阻R 中的电流是1.5A
1
②当S断开时，电阻R 中的电流是0.3A
2
③当S闭合时，
④当S闭合时，
A．只有①③正确 B．只有②③正确 C．只有②④正确 D．只有①④正确
7．（24-25九年级上·福建宁德·期中）如图所示电路中，电源电压为4.5V， 、 是小灯泡，当开关S闭合时，
电压表的示数为3V，忽略温度对灯丝电阻的影响，则（ ）
A． 两端的电压为3V B． 两端的电压为1.5V
C． 与 的灯丝电阻之比为 D．通过 与 的电流之比为
8．（23-24九年级上·江苏无锡·阶段练习）如图所示电路中，电源电压不变，当开关S断开，甲乙两表均为电流
表时，两表的示数之比I ∶I =7∶4，当开关S闭合，甲乙两表均为电压表时，两表的示数之比U ∶U 为（
甲 乙 甲 乙
）A．3∶7 B．7∶3 C．4∶3 D．4∶7
9．（24-25九年级上·河北廊坊·期末）如图所示电路，R=10Ω，R=20Ω，闭合开关S，电压表V 测 的电压，
1 2 1
电压表V 与V 的示数之比是 。
1 2

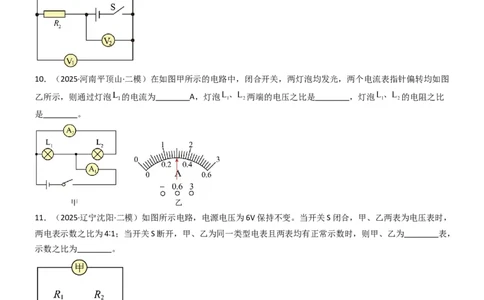

10．（2025·河南平顶山·二模）在如图甲所示的电路中，闭合开关，两灯泡均发光，两个电流表指针偏转均如图
乙所示，则通过灯泡 的电流为 A，灯泡 两端的电压之比是 ，灯泡 的电阻之比
是 。
11．（2025·辽宁沈阳·二模）如图所示电路，电源电压为6V保持不变。当开关S闭合，甲、乙两表为电压表时，
两电表示数之比为4∶1；当开关S断开，甲、乙为同一类型电表且两表均有正常示数时，则甲、乙为 表，
示数之比为 。
12．（2025·宁夏中卫·一模）有两个定值电阻，阻值之比为R∶R=3∶2，把它们串联在电路中，加在它们两端的电
1 2
压之比U∶U= ，把它们并联在电路中，加在它们两端的电压之比U∶U= ，通过它们的电流之比
1 2 1 2
I∶I= 。
1 2
三、并联电路电阻与电流的比值关系13．（2025·新疆乌鲁木齐·二模）如图所示，电源两端的电压保持不变，R 为定值电阻，滑动变阻器R的阻值为
0
30Ω时，电流表A 与A 的示数之比为3∶1，滑动变阻器R的阻值为10Ω时，电流表A 与A 的示数之比为
1 2 1 2
（ ）
A．7∶1 B．5∶1 C．4∶1 D．2∶1
14．（24-25九年级上·四川达州·阶段练习）如图所示电路，当开关闭合时，电流表A 、A 、A 的读数分别为
1 2 3
I，I，I，且 ，则三个电阻的阻值大小关系是（ ）
1 2 3
A．R=2R=3R B．R=2R=3R C．R=R=R D．
1 2 3 3 2 1 1 2 3
15．（24-25九年级上·广东佛山·期中）如图所示，电源电压不变，只闭合开关 ，电流表示数为 ，再闭合
，电流表示数变化了 。则电阻 阻值之比是：（ ）
A． B． C． D．
16．（24-25九年级上·河北张家口·期中）如图所示，A 、A 是完全相同的两个电流表，闭合开关后，发现电流
1 2
表A 与 的示数之比为1∶5，则（ ）
1
A． B．
C． D．
17．（2025·安徽阜阳·三模）在如图所示的电路中，两只电流表的规格相同，都有两个量程（0~0.6A和0~3A）。闭合开关S，电阻R 与R 均有电流通过，两只电流表的指针偏转角度相同，则R 与R 的比值为
1 2 1 2
。
18．（24-25九年级上·山东淄博·期末）在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表
为电压表时，两表的示数之比 ，则 ；当开关S断开，甲、乙为电流表时，两表示
数之比是 。
19．（24-25九年级上·重庆渝中·阶段练习）如图所示，电源电压恒定，闭合S 。当S 闭合、甲、乙两表为电压
1 2
表时，两表示数之比U ：U =3：4；当S 断开、甲、乙两表为电流表时，电流通过R、R 做功之比W：W=
甲 乙 2 1 2 1 2
，两表示数之比I ： I = 。
甲 乙
20．（24-25九年级上·江苏无锡·阶段练习）如图所示，电源电压不变， ， ， ，只闭合
S，电流表A 、A 示数之比为 ，电压表V 、V 示数之比为 ，再闭合S 、S ，电流表A 、A 示数之比
1 2 1 2 1 2 1 2
为 。
四、欧姆定律在图像中的应用21．（24-25九年级上·陕西商洛·阶段练习）如图所示是电阻甲和乙的 图像，由图像可知下列判断正确的是
（ ）
A．甲的电阻值大于乙的电阻值
B．当导体甲两端电压为0时，其电阻值为0
C．甲、乙串联，乙两端的电压为1V时，通过甲的电流为0.05A
D．甲、乙并联，通过甲的电流为0.1A时，通过乙的电流为0.2A
22．（24-25九年级上·山东泰安·期中）如图是实践活动小组同学制作的一种身高体重测量仪，其中R 是滑动变
0
阻器，R为压敏电阻，R的阻值随压力变化关系图象如图乙所示，该装置可以测量的身高范围是1.4m～2m，电
源电压为18V，电压表所接量程为0～15V，电流表所接量程为0～3A，下列说法正确的是（ ）
①显示身高的仪表是电路图中电压表改成的
②所测身高为2m时，滑动变阻器的滑片位于R 的最上端
0
③所测身高越高，通过R 的电流越大
0
④所测体重的最大值为800N
A．①③ B．②③ C．①④ D．③④
23．（24-25九年级上·辽宁营口·期末）如图a所示的电路，电源电压不变。闭合开关S，调节滑动变阻器，两电
压表示数随电流变化图像如图b，由图像可知：乙是电压表 （选填“ ”或“ ”）随电流变化的图像；
电源电压为 V。
24．（24-25九年级上·江苏宿迁·阶段练习）如图甲所示，电源电压恒定不变，R 为定值电阻，R 为滑动变阻器。
1 2闭合开关S，将滑片P从最右端逐步移到最左端，记录电流表、电压表的示数，并根据记录的数据作出R 和R
1 2
的U-I关系图像如图乙所示。 则 R= Ω，电源电压 U= V，滑片P移至滑动变阻器的中点时通过 R 的电
1 0 1
流为 A。
25．（24-25九年级上·广西贵港·期中）如图甲所示的电路中，电源电压保持不变，闭合开关，在保证电路元件
安全情况下，移动滑动变阻器的滑片，记录电表示数；图乙是电路中电流与变阻器两端电压关系的图像。则电
源电压为 V；当滑动变阻器的滑片移至中点时，电流表的示数是 A。
26．（24-25九年级上·广西南宁·阶段练习）如图甲所示电路，电源电压为6V， 的额定电流为0.15A， 的额
定电流为0.2A。通过两个灯泡的电流与其两端电压的关系如图乙所示。闭合开关，当滑动变阻器的滑片滑至中
点时，一个灯泡正常发光，另一灯泡发光较暗。正常发光的灯是 ，滑动变阻器的最大阻值是 Ω。
27．如图甲所示的电路图中，电源电压保持不变， ， 为滑动变阻器。闭合开关S后，滑片P从b端
移动到a端的过程，电压表示数U与电流表示数I的关系图像如图乙所示，则电源电压为 V； 滑片滑到
中点时，电流表的示数为 A。28．（24-25九年级上·重庆南岸·期中）如图甲所示的电路中，R 为定值电阻，R 为滑动变阻器，电源电压不变。
1 2
闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则滑动变阻器
R 的最大阻值为 Ω，电源电压为 V。
2
五、应用欧姆定律求范围问题
29．（24-25九年级上·湖北武汉·阶段练习）如图甲所示的电路中，电源电压保持不变，电流表的量程为0~0.6A
，电压表的量程为0~15V ，滑动变 阻器的规格为“200Ω 1A”。在滑动变阻器的滑片移动的过程中，电压表的
示数与滑动变阻器接入电路的电阻的关系如图乙所示。若要求电流表和电压表的示数都不能超过所选的量程，
下列说法中（ ）
①电源电压为 12V
②R 的电阻是 20Ω
1
③电流表示数变化范围是 0.15A~0.6A
④滑动变阻器接入电路中的电阻变化范围是40Ω~70Ω
A．只有①②正确 B．只有③④正确
C．只有②③正确 D．只有①④正确
30．（23-24九年级上·江苏无锡·阶段练习）如图1所示电路中，灯泡L的额定电流为0.25A（超过此电流灯泡极
易烧坏），其电流与电压关系如图2所示，滑动变阻器R的规格为“50Ω，1A”，电流表量程为0～0.6A，电压
表量程为0～3V、闭合开关S，调节R，当电压表的示数为1.5V时，L恰好正常发光。下列说法正确的是
（ ）A．灯泡正常工作时电阻为6Ω
B．电压表的调节范围为1～3V
C．电源电压为6V
D．滑动变阻器的调节范围是6Ω～20Ω
31．（2025·安徽合肥·三模）如图所示电路，电源两端电压为U=4.5V且保持不变。电阻R=10Ω，滑动变阻器R
1 2
的铭牌上标有“30Ω 1A”的字样，电流表的量程为0~0.6A，两块电压表的量程均为0~3V，在保证电路安全的条
件下，滑动变阻器R 阻值变化范围是 Ω。
2
32．（2025·江苏苏州·一模）如图所示，电源电压6V不变，电流表量程为0~0.6A，电压表量程为0~3V，R 阻值
1
为10Ω，滑动变阻器R 的规格为“20Ω，0.5A”，电压表接在了A B C D四个接线点中的某两点之间，保证电路
2
安全前提下，在移动滑片P的过程中电压表示数的变化量 最大，则 最大是 ，电压表接在
两点之间，滑动变阻器的阻值范围是 。
33．（24-25九年级上·湖北·阶段练习）如图所示是一款电子身高测量仪的电路简图，绝缘板A与滑动变阻器
的滑片P固定在一起，且同步上下移动， 接入电路的阻值与被测者身高的对应关系如表格所示。电源电压为
18V，定值电阻 ，滑动变阻器的规格为“ 1A”，电压表的量程为0~15V，电流表的量程为
0~0.6A。若将电流表或电压表改装为身高显示仪，被测者身高越高，电压表示数 （选填“越大”、
“越小”或“不变”），当被测者身高为160cm时，电流表示数为 A，为保证电路安全工作，此测量
仪测量的身高范围是 。身高
90 100 110 120 130 140 150 160 170 180 190 200
（cm）
0 10 20 30 40 50 60 70 80 90 100 110
34．（24-25九年级上·黑龙江哈尔滨·期中）物理学习小组在实验室探究一个热敏电阻阻值随温度变化的关系，
设计了如图甲所示的电路图，电源两端电压恒为12V，R 是定值电阻，R是热敏电阻，当电压表示数如图丙所
0
示，电流表示数为0.2A，则此时热敏电阻R的温度为 ℃，若热敏电阻的温度变化范围为0~100℃，则电
压表示数的变化范围为 。
35．（23-24九年级上·重庆永川·期中）如图甲所示的电路， R为滑动变阻器，电源电压保持不变，闭合开关S
后，滑片P从b端移到a端的过程中，电压表示数与电流表示数的关系图像如图乙所示（不计温度对灯丝电阻
的影响），R的最大电阻 Ω，电源电压为 V。
36．（2025·云南昆明·三模）如图甲，电源电压保持不变，小灯泡正常工作时电压为12V。闭合开关S后，当滑
片P从最右端滑到最左端的过程中，小灯泡的I-U关系如图乙所示，电源电压为 V，滑动变阻器的最大阻值为 Ω。
六、含变阻器电路的动态分析
37．（24-25九年级上·四川绵阳·期中）如图所示，电源电压保持不变，滑动变阻器的滑片P处于中间位置，闭
合开关S，将滑片P向左滑动少许的过程中（ ）
A．电压表V示数不变
B．电流表A示数变小
C．电流表A 的变化量大于电流表A的变化量
1
D．电流表A 的变化量等于电流表A的变化量
1
38．（24-25九年级上·四川绵阳·期中）如图所示是测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑
动变阻器的滑片跟滑杆连接，可以从电阻片的最上端移到最下端。当油量为零时，油量表的零刻度与电表的零
刻度重合。则（ ）
A．把电流表刻度盘改为相应的油量体积数
B．把电压表刻度盘改为相应的油量体积数
C．油箱中的油量增加时电流表的示数减小
D．油箱中的油量减少时电压表的示数变大
39．如图所示为风速仪的工作原理简化图，装有挡风板和滑片 的轻质滑块与轻质弹簧套在滑杆 上，弹簧
左端固定，右端与滑块相连， 为定值电阻， 为电阻丝，滑片 与电阻丝 接触良好。无风时，滑片 在
A处；有风时，滑块与滑片 一起向左移动。闭合开关S，当风速增大时下列分析正确的是（ ）A．风速越大，电流表示数越小
B．电压表示数变小，电流表示数变大
C．电压表示数与电流表示数的比值变大
D．电压表示数变化量与电流表示数变化量的比值 变小
40．（25-26九年级上·重庆·开学考试）如图所示是一种自动测定油箱内油量多少的示意图，R是滑动变阻器，
它的金属滑片是杠杆的一端；从油量表（由电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少，
则下列说法正确的是（ ）
A．油量减少，R增大，油量表指针偏转变小
B．油量减少，R增大，油量表指针偏转变大
C．油量增加，R减少，油量表指针偏转变小
D．油量增加，R增加，油量表指针偏转变大
41．（24-25九年级上·四川绵阳·期中）如图所示是科技小组设计的监测河水流速变化的装置原理图。机翼状的
探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持不变。闭合开关S，当水流的
速度变大时，电压表V 的示数变大，则该小组设计的装置原理图是 （选填“甲”或“乙”），电压表V
1 2
与电流表的示数之比将 。（选填“变大”、“变小”或“不变”）
42．如图所示的电路中，小明制作了一个可显示拉力大小的拉力器， 为一个定值电阻。闭合开关S，对拉环
施加水平向右的拉力的过程中，滑动变阻器R接入电路中的阻值 ，电流表的示数 。（均选填“增
大”“减小”或“不变”）43．（24-25九年级下·广东中山·阶段练习）地磅秤的工作原理示意图如图所示。秤台的下面连着竖直的弹簧，
秤台的上方是待称量的汽车，电路与恒压电源连接。未称量时，滑动变阻器R的滑片P在最上端，称量时，滑
片P 向下滑动。闭合开关 S，车辆总质量越大时，电流表的示数 ，电压表的示数 ，电压表与
电流表的示数之比 。（均选填“变大 ”“变小 ”或“不变 ”）
44．（2025·辽宁鞍山·二模）如图是测量油箱内油量装置的原理示意图，油量表是由电流表改装而成。其中R是
滑动变阻器的电阻片，其滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子。当油量减少时，
R连入电路的阻值 ，油量表零刻度线的位置与电流表零刻度线的位置 （填“重合”或“不重
合”）。
七、含敏感电阻的动态分析
45．（24-25九年级下·安徽宿州·期中）如图电路中，R 是定值电阻，R 是阻值随光照强度增大而减小的光敏电
0 1
阻。闭合开关S，逐渐减小光敏电阻的光照强度，关于两个电表示数的说法中，正确的是（ ）
A．电流表示数减小，电压表示数增大 B．电压表和电流表的示数都增大
C．电流表示数增大，电压表示数减小 D．电压表和电流表示数的比值不变
46．（2025·海南省直辖县级单位·模拟预测）手机屏幕能随光照强度的变化自动调节亮度，如图所示是它的电路原理图，光敏电阻R的阻值随光照强度的变大而减小。保持电源电压不变，闭合开关S，当光照强度变大时，
说法正确的是（ ）
A．灯泡L变暗 B．电压表示数变大
C．电流表示数变小 D．电压表与电流表示数的比值变小
47．（2025·广东珠海·三模）控制大气污染物浓度是确保空气质量，实现碧水蓝天的重要措施。如图甲所示是物
理学习小组设计的大气污染物浓度监测简化电路，R为气敏电阻，其阻值随污染物浓度变化的关系如图乙所示。
当污染物浓度增大时，污染物浓度监测表的示数增大。当污染物浓度增大时，下列说法正确的是（ ）
A．气敏电阻的阻值增大 B．电流表示数增大
C．电压表示数增大 D．污染物浓度监测表是电压表改装而成的
48．（24-25九年级下·吉林松原·期中）电控调光玻璃能根据光照强度自动调节玻璃的透明度，其原理是：光照
增强，光敏电阻 的阻值变小，施加于玻璃两端的电压降低，玻璃的透明度下降，反之玻璃的透明度上升，若
电源电压不变， 是定值电阻，如图所示的电路图中符合上述要求的是（ ）
A． B．
C． D．49．（2025·湖南岳阳·二模）某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R 为定值电阻。R
1 2
为光敏电阻，当有光照射时， R 电阻变小，激光被遮挡一次，计数器会自动计数一次 （计数器可视为电压
2
表）。闭合开关，激光被遮挡瞬间，下列说法正确的是 （ ）
A．电阻R 的阻值变小
2
B．通过R 的电流变大
2
C．R 两端的电压变大
2
D．R 两端的电压与通过R 的电流之比变小
1 1
50．（2025·陕西榆林·一模）如图所示是电子体重秤实物图和原理图，R 为压敏电阻，其阻值随人体质量的增大
1
而减小，R 为定值电阻。体重表相当于一个 （选填“电压”或“电流”）表，当测体重时，闭合开关，
2
R 两端的电压越 。
1
51．（2025·河南商丘·一模）湿度检测装置如图甲所示，电源电压为4.5V，电压表量程为0~3V，电流表量程为
0~3A， 的阻值为40Ω，湿敏电阻R的阻值随湿度RH变化的关系如图乙所示。为使湿度表显示的示数随湿度
的增大而增大，湿度表应由 （填“电压表”或“电流表”）改装，电路可测量的最高湿度为 %。
若想提高电路可测量的最高湿度，可将电源电压 （填“变大”“变小”或“不变”）。
52．（2025·重庆开州·一模）图甲为电子台秤原理图，定值电阻R=15 ，图乙是压敏电阻R受到压力F和压敏
0
电阻的变化关系图像，电源电压恒为12V，电流表的量程为0~0.6A。（忽略秤盘的质量，g取10N/kg）闭合开
关S，被测物体质量变大时，电路中电流表示数 （选填“变大”、“不变”或“变小”），该台秤能够测量的最大质量是 kg。
八、多开关应用的动态分析
53．（2025·安徽池州·三模）如图所示，电源电压保持不变。只闭合开关 ，电流表和电压表均有示数，若再闭
合开关 ，则下列说法正确的是（ ）
A．电流表示数变大，电压表示数变大 B．电流表示数变小，电压表示数不变
C．电压表示数与电流表示数的比值变小 D．电压表示数与电流表示数的比值变大
54．（2025·河南周口·二模）如图所示的电路中，电源电压不变，开关S 闭合，开关S 由断开到闭合的过程中，
1 2
下列说法中正确的是（ ）
A．电流表示数变大，电压表示数不变 B．电流表示数变大，电压表示数变小
C．电压表和电流表示数的比值不变 D．电路消耗的总功率变小
55．（24-25九年级上·河北保定·期末）如图所示，电源电压不变，滑动变阻器滑片P置于中点。下列说法正确
的是（ ）A． 、 、 都闭合时， 的示数和 的示数相等
B．只闭合 ，滑片P向右滑动，电路的总功率变小
C． 、 、 都闭合时，滑片P向右滑动，V示数与 示数的比值变大
D．只闭合 ，滑片P向左滑动，V示数的变化量与 示数的变化量的比值不变
56．（24-25九年级上·江西九江·阶段练习）如图所示的电路中，两灯均标有“3V 3W”字样，电源电压为3V保
持不变，下面说法中正确的是（ ）
A．只闭合 时，灯 正常发光
B．只闭合 时， 、 都正常发光
C．只闭合 时，灯 比灯 更亮
D． 、 都闭合时，两灯泡的亮度相同
57．（24-25九年级上·福建南平·期末）如图电源电压恒定，电阻R=10Ω，R=20Ω。当开关S、S 闭合，S 断开
1 2 1 2
时，电流表读数为0.4A；当开关S、S 闭合，S 断开时，电流表读数可能为（ ）
2 1
A．0.2A B．0.3A
C．0.4A D．0.5A
58．（22-23九年级上·辽宁铁岭·期末）如图所示，电源电压恒定，R＝10Ω，R＝20Ω，当S 闭合，S 、S 断开
1 2 1 2 3
时，电流表的示数为0.6A，电源电压为 V；当S 闭合，S 、S 断开时，电流表示数为 A；当
2 1 3
S 、S 闭合，S 断开时，电流表示数为 。
1 3 259．（24-25九年级上·山东淄博·期末）如图所示，电源电压3V不变，电阻R=R=R=5Ω，只闭合开关S ，此时
1 2 3 2
电流表A 的示数是 A。同时闭合开关S 、S 、S ，此时是 （选填“串联”或“并联”）电路，
1 1 2 3
电流表A 和A 的示数之比是 。
1 2
60．（24-25九年级上·重庆长寿·阶段练习）如图所示的电路中，灯泡 标有“2.5V 0.5A”字样， 上只能看清
“3V”字样，设灯丝电阻不变，电源电压恒定。若S、 、 均闭合， 刚好正常发光，电流表读数为 ；若只
闭合S、 正常发光，电流表读数为 ，则R的阻值为 ， 。
九、应用欧姆定律分析故障电路
61．（24-25九年级下·江西赣州·阶段练习）如图电路原来均正常工作，过一会儿，两表中示数均变大，电路中
其他部位连接均无问题，电表也是完好的，则（ ）
A．可能是灯丝短路 B．可能是灯丝断了
C．可能是R断路 D．一定是R短路
62．（24-25九年级上·四川眉山·期末）如图所示电路中，闭合开关S，灯L亮，电流表、电压表有示数，工作一
会儿发现小灯泡L不亮，两电表中一个示数增大一个示数减小。则电路可能出现的故障是（ ）A．电阻R断路 B．电阻R短路 C．小灯泡L断路 D．小灯泡L短路
63．（24-25九年级上·上海普陀·期末）在图所示的电路中，电源电压保持不变。闭合开关S，发现至少有一个
电表示数不发生改变，若故障只发生在电阻R、R 上，则下列判断正确的是（ ）
1 2
A．电阻R 一定断路 B．电阻R 可能断路
1 2
C．电阻R 一定短路 D．电阻R 可能短路
1 2
64．（24-25九年级上·河北衡水·期中）如图所示的电路，电源电压不变，当开关S ，S 闭合时，电路正常工作。
1 2
若突然出现电流表示数增大，电压表示数减小（但不为零），如果电路的故障只是由R 或R 造成的，则下列判
1 2
断正确的是（ ）
A．R 短路 B．R 断路 C．R 短路 D．R 断路
1 1 2 2
65．（24-25九年级上·辽宁锦州·期中）如图，当开关S闭合，两只灯泡都发光，两电表都有示数。一段时间后，
发现电压表、电流表示数都增大，造成这种情况的原因可能是（ ）
A．灯L 断路 B．灯L 断路 C．灯L 短路 D．灯L 短路
1 2 1 2
66．（2025·上海黄浦·一模）在如图所示的电路中，电源电压为 保持不变，闭合开关S，电路正常工作。一段时间后，电压表的示数为 ，已知故障只发生在电阻 、 中一个。
(1)用完好的电阻 替换电阻 ，闭合开关S，写出电压表的示数及对应的故障 。
(2)以下操作中，能通过电表的示数或示数变化情况判断出故障的是__________。（新接入的元件均完好）
A．在M处串联一个电流表
B．用电阻 替换电阻
C．在电阻 两端并联一根导线
67．（2025·上海杨浦·一模）在如图所示的电路中，电源电压不变。已知电路中有一处故障，且只发生在电阻
R 或R 上。闭合开关S后，电流表指针发生偏转。
1 2
(1)电路中的故障可能是： ；
(2)为了进一步判断故障发生的位置，现仅用一个完好的电阻R 替换电阻R，电阻R 应满足的条件是
0 1 0
（请选择下列符合条件的选项），并写出选择的理由： 。（写出电表示数变化情况及对应的故
障）
A．R＝R B． C．
0 1
68．（2025·上海宝山·模拟预测）如图所示的电路中，在定值电阻R 或滑动变阻器R 中，仅有一个发生故障，
1 2
小华为研究故障的原因，特地设计了两个方案：
(1)方案一：通过移动滑动变阻器的滑片P来判断出故障的原因，写出开关S闭合后，电流表示数变化情况及对
应故障 ；若小华同学一动了滑片P一段距离后才抬头读电流表示数发现变化，就断定R 没有断路是
2
否正确，请说明理由 ；
(2)方案二：用一个完好的电阻R 来替换R 来判断发生的故障，可选用的电阻R 的阻值_________。
0 1 0
A．R＞R B．R=R C．R＜R
0 1 0 1 0 1
