五、串、并联电路的特点
目录
【A 夯基础】............................................................................................................................1
一、串联电路的电流特点.......................................................................................................................1
二、并联电路的电流特点.......................................................................................................................2
三、并联电路电流特点的应用...............................................................................................................3
四、并联电路电流特点难点分析...........................................................................................................5
五、探究实验（选择题）.......................................................................................................................6
六、并联电路的电压特点.......................................................................................................................8
七、串联电路的电压特点.......................................................................................................................8
八、计算题..............................................................................................................................................10
九、实验题..............................................................................................................................................11
【B 提能力】..........................................................................................................................13
【C 链中考】..........................................................................................................................17

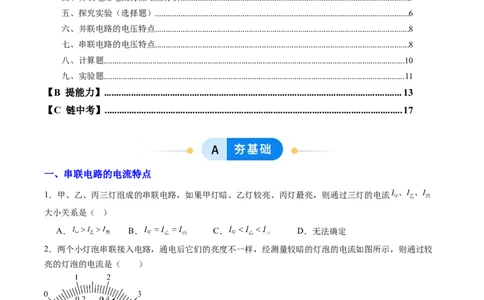

一、串联电路的电流特点
1．甲、乙、丙三灯组成的串联电路，如果甲灯暗、乙灯较亮、丙灯最亮，则通过三灯的电流
大小关系是（ ）
A． B． C． D．无法确定
2．两个小灯泡串联接入电路，通电后它们的亮度不一样，经测量较暗的灯泡的电流如图所示，则通过较
亮的灯泡的电流是（ ）
A．等于0.48A B．等于2.4A
C．小于0.48A D．大于0.48A
3．下列各电路中，闭合开关，通过两灯的电流一定相等的是（ ）A． B．
C． D．

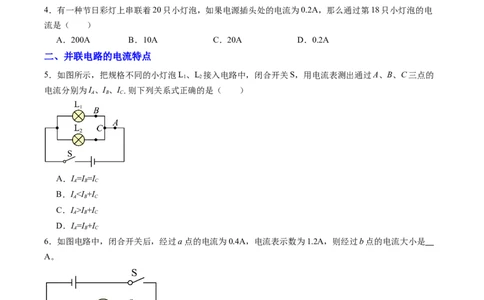

4．有一种节日彩灯上串联着20只小灯泡，如果电源插头处的电流为0.2A，那么通过第18只小灯泡的电
流是（ ）
A．200A B．10A C．20A D．0.2A
二、并联电路的电流特点
5．如图所示，把规格不同的小灯泡L、L 接入电路中，闭合开关S，用电流表测出通过A、B、C三点的
1 2
电流分别为I 、I 、I 则下列关系式正确的是（ ）
A B C。
A．I =I =I
A B C
B．I I +I
A B C
D．I =I +I
A B C
6．如图电路中，闭合开关后，经过a点的电流为0.4A，电流表示数为1.2A，则经过b点的电流大小是
A。
7．电源电压保持不变。闭合开关S后，开关S 由断开到闭合，电流表A 示数 ，电流表A示数
1 1
。（选“变大”或“变小”“不变”）8．如图所示闭合开关后，如果电流表 示数为0.3A，电流表 示数为0.5A，则通过小灯泡 的电流是
A。

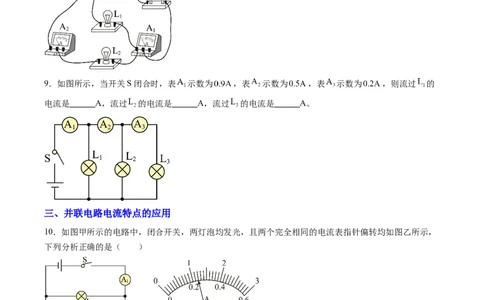

9．如图所示，当开关S闭合时，表 示数为 ，表 示数为 ，表 示数为 ，则流过 的
电流是 A，流过 的电流是 A，流过 的电流是 A。
三、并联电路电流特点的应用
10．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，
下列分析正确的是（ ）
A． 、 两灯串联
B．电流表 测 的电流
C． 、 的电流之比为
D． 的电流为1.2A11．如图甲所示电路中，电流表 与 指针指示的位置均为如图乙所示，则通过 的电流为 ，
通过 的电流为 ，干路电流为 。

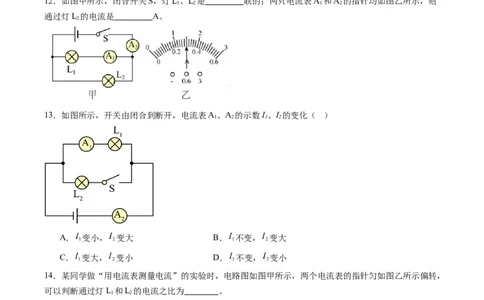

12．如图甲所示，闭合开关S，灯L、L 是 联的；两只电流表A 和A 的指针均如图乙所示，则
1 2 1 2
通过灯L 的电流是 A。
2
13．如图所示，开关由闭合到断开，电流表A、A 的示数I、I 的变化（ ）
1 2 1 2
A． 变小， 变大 B． 不变， 变大
C． 变大， 变小 D． 不变， 变小
14．某同学做“用电流表测量电流”的实验时，电路图如图甲所示，两个电流表的指针匀如图乙所示偏转，
可以判断通过灯L 和L 的电流之比为 。
1 2
15．如图所示电路，电源电压不变，将开关S、 都闭合，灯泡 与 正常发光，两灯是 联，
电流表测量通过 （选填“ ”“ ”或“ 和 ”）的电流，此时断开开关 ，电流表的示数 （选填“变大”“变小”或“不变”）。
四、并联电路电流特点难点分析
16．如图所示，开关S闭合时通过L、L 和L 的电流分别是0.4A、0.2A和0.8A，则电流表A、A 和A
1 2 3 2 3 4
的示数分别为（ ）
A．1A、0.4A、0.6A
B．0.4A、0.6A、1A
C．0.6A、1A、0.4A
D．0.6A、0.4A、1A
17．如图所示电路，闭合开关 、 ，小灯泡 和 均发光，两电表都有示数。下列判断正确的是（
）
A．电流表 只测量灯 的电流
B．电流表 的示数比 的大
C．灯 被短路时， 也不发光
D．仅断开 两个表都没示数
18．如图所示，图甲中当开关S、S 闭合，S 断开时，灯泡L、L 均能正常发光，两个电流表的指针位置
1 2 3 1 2
均如图乙所示，则通过灯L 的电流是 A，通过灯L 的电流是 A。若同时闭合开关S、S 和
1 2 1 2S （选填“会”、“不会”）有烧坏电源的可能。
3
19．如图所示的电路，两个开关都闭合时，通过灯泡 的电流方向 （选填“向左”或“向右”），
电流表 和 的指针偏转角度相同，且电流表有两个量程分别为0~0.6A、0~3A，此时通过 、 的电
流之比为 ，当将控制 的开关断开时，电流表 的示数减小了0.32A，那么流过 的电流为
A。
20．如图所示，已知电流表A的示数为2A，电流表 的示数为1A，电流表 的示数为1.4A，则下列说
法不正确的是（ ）
A．流过灯泡 的电流是1A B．通过灯泡 的电流为 0.6A
C．通过干路的电流都为2A D．三个灯泡是并联的
21．如图所示，开关S、S 都闭合时，电灯 、 、 的连接方式是 ，电流表 和 的指
1
针偏转角度相同（电流表有两个量程，分别为“0~0.6A”和“0~3A”），此时通过 、 的电流之比为
1∶6，当断开 时发现 的示数减小了0.4A，则两开关都闭合时，流过 的电流是 A，流过
的电流是 A。五、探究实验（选择题）
22．小明探究串联电路的电压规律，连接了如图所示的电路，下列做法不正确的是（ ）
A．闭合开关S，电压表测量L 两端的电压
2
B．只将导线①的下端改接到L 右端，闭合开关S，电压表测量L 两端的电压
1 2
C．只将导线①的下端改接到L 左端，闭合开关S，电压表测量L 和L 的总电压
1 1 2
D．只将导线②的下端改接到L 左端，闭合开关S，电压表测量L 两端的电压
1 1
23．如图在探究“串联电路的电流特点”测量了a、b、c三处的电流，其中1次实验的测量数据如下表，
在分析数据时，她发现三处的测量值有差异。下列分析正确的是（ ）
I（A） I（A） I（A）
a b c
0.16 0.15 0.14
A．可能是因为测量误差造成的 B．是因为没有对电流表调零造成的
C．串联电路中各处的电流本来就有可能不等 D．是因为使用了不同规格的灯泡
24．小明想验证“并联电路中的电流关系”，组装了如图的电路，器材完好，导线与接线柱接触良好，小
芳提示电路连接有问题，关于这个电路下列说法错误的是（ ）
A．连接电路时，开关应处于断开状态
B．为完成实验，可将导线3接在L 上的接线端改接在乙电流表的负接线柱上
2
C．改正成正确的电路后，实验装置相比于只用一个电流表，其中一个优点是实验操作比较方便快捷
D．改正成正确的电路后，闭合开关后观察到灯L 发光，灯L 不发光，则电路的故障可能是L 发生了
2 1 1
短路六、并联电路的电压特点
25．如图所示电路，电源电压为3V，小灯泡L 和L 的连接方式为 联；L 两端的电压为 V；
1 2 1
若L 损坏，则L 两端的电压为 V。
1 2
26．小阳同学设计了如图甲所示电路图探究并联电路的电压规律。当开关闭合时，电压表出现了如图乙所
示情况，其原因是电压表 ；正确连接电路后，若测得L 两端电压为2.5V，则测L 两端电压是
1 2
V。
27．如图甲所示电路中，闭合开关S后，电压表V 的示数如图乙所示，则电压表V 的示数为
1 1
V，电源电压是 V。
28．如图所示电路，开关闭合，两灯均发光，已知电压表V的示数为2.5V，则电压表V 的示数
1
2.5V, V 的示数 2.5V。（选填“大于”、“小于”或“等于”）
2
七、串联电路的电压特点
29．如图所示的电路，电源电压为5V且保持不变，开关S闭合后电压表的示数为1V，则（ ）A．电压表测电源和灯 两端的电压 B．灯 两端的电压是6V
C．灯 两端的电压是1V D．若断开开关S，电压表的示数变为0
30．如图甲所示的电路中，闭合开关后，两个电压表的指针均如图乙所示，则 两端的电压为 V，
两端的电压为 V。
31．如图甲所示的电路中，开关S断开时，电压表指针偏转如图乙实线指针所示：开关S闭合时，电压表
指针偏转如图乙虚线指针所示：则当S断开时， 两端的电压为 V。
32．如图所示电路，闭合开关S后，两灯均发光。两灯是 （选填“串”或“并”）联，电压
表V 的示数 （选填“大于”、“等于”或“小于”）电压表V 的示数。若L 忽然短路，电压
1 2 1
表V 的示数 （选填“大于”、“等干”或“小于”）电压表V 的示数。
1 2
33．如图所示电路，其中L 和L 为两只完全相同的灯泡。闭合开关后三只灯泡均发光，电压表V 的示数
1 2 1
是2.5V，电压表V 的示数是2V。则L 两端的电压为 V，电源电压为 V。
2 1八、计算题
34．如图所示的电路，闭合开关S后，电流表A的示数为0.54A，电流表A 的示数为0.2A,求：
1
(1)通过小灯泡 L 的电流。
1
(2)通过小灯泡 L 的电流。
2
35．小丽同学在探究“并联电路中电流的规律”，其电路图如图甲所示，闭合开关，两表指针指在同一位
置，如图乙所示。求：
(1)电流表 和 的示数；
(2)流过灯泡 的电流；
(3)干路电流。
36．如图所示，开关S闭合后， 和 均正常发光，电压表 和 的读数分别为4.5V、2.5V，电流表示
数0.3A。(1)电源电压是多少？
(2)通过 的电流是多少？
(3)灯 、 正常发光时的电压分别是多大？
37．在如图所示的电路中，电源电压保持不变。灯L、L 是两个不同规格的小灯泡。只闭合开关S 时，电
1 2 1
压表的示数为3V；只闭合开关S 时，电压表的示数为1.2V；只闭合开关S、S 时，两电流表的示数分别
2 1 3
为0.46A、0.18A。则：
(1)电源电压是多少？
(2)只闭合开关S 时，灯L 两端的电压是多少？
2 2
(3)只闭合开关S、S 时，通过灯L 的电流是多少？
1 3 1
九、实验题
38．如图甲为研究并联电路电流规律的实验电路图。
位置 A B C
电
0.18 0.18 0.36
路/A
(1)若要测量干路电流，则电流表应串联在甲图中的 （选填“A”或“C”）处。
(2)连好电路闭合开关前，发现电流表指针位置如图乙所示，调整正确后闭合开关，发现指针又偏向图乙位
置，其原因是 。
(3)纠正（2）中错误后，测出A、B、C三处的电流值如表所示，干路电流等于各支路电流之和。这个实验
在设计方案上存在的不足之处，他应该 。
39．在“探究串联电路中电流的规律”实验中：(1)根据图甲所示的电路图，在图乙中用笔画线代替导线将电路连接完整 ；
(2)接好电路闭合开关后两灯均不发光，为了找出原因，当把电流表接在A、B两点间时，闭合开关后发现
电流表有示数且L 发光，则可判断故障为 ；
2
(3)排除故障后，用电流表测出A点电流，如图丙所示为 A，再分别测出B、C点电流，发现通
过A、B、C三点的电流相等；
(4)为了使结论更具普遍性，除了更换不同规格的小灯泡或用其他类型的用电器进行多次实验外，还可以
，以达到实验目的。
40．在“探究并联电路的电压规律”实验中，小方使用了两个相同的灯泡 和 进行实验。
(1)图甲所示，该电路并没有连接完成。请你用笔画线代替导线，在图中增加一条导线，使电压表测量 两
端的电压。
(2)如图乙所示，依次将电压表并联到电路中的a和b、c和d、e和f两点，小方发现每次测得电压表的示
数相等，由此他得出结论：在并联电路中，各支路两端的电压相等。小李认为小方如此得出结论并不科学，
小李接下来要进行的实验操作是： 。
(3)如图丙所示，王燕同学在读这个电压值时，她错读成了“14.5V”，这是由于王燕是以 的量程读取
数据的，正确的读数应该为 V。
41．利用图甲所示的电路，探究串联电路中电压的规律。
(1)图乙中有一根导线连接有误，请在这根导线上打“×”，并画出正确的连接位置；
(2)正确连接后，闭合开关，两灯突然熄灭，电压表无示数，则电路故障可能是 ；(3)排除故障，正确测量出灯泡 两端的电压后，为了节省时间，将图甲中电压表接在A点的导线直接改接
在C点上，这样是不可以测量出灯泡 两端的电压的，原因是 ；
(4)换用不同规格的灯泡进行多次实验的目的是 ；
(5)实验数据如表所示，分析表中实验数据，可得出的结论是______（选填序号）。
实验次数 /V /V /V
1 1.2 1.6 2.8
2 1.0 1.8 2.8
3 1.4 1.4 2.7
A．在串联电路中，电流处处相等
B．串联电路中各部分电路两端的电压相等
C．串联电路两端的总电压等于各部分电路两端的电压之和
(6)若要探究电流与电压的关系，需对图甲电路进行改进，你改进的措施是① ；② 。
一、单选题
1．如图所示电路，当开关S闭合时，电流表A、A、A 的示数分别为0.9A、0.7A、0.5A，下列判断正确
1 2
的是（ ）
A．灯泡L、L 发光、灯泡L 不发光
1 3 2
B．电流表A 测量灯泡L 中的电流
2 1
C．灯泡L 中的电流方向向下
2
D．通过灯泡L、L、L 的电流分别为0.2A、0.3A、0.4A
1 2 3
2．在如图所示的电路中，S闭合后下列各种情况不正确的是（ ）A．如果甲、乙、丙是电压表，当 闭合后
B．如果甲是电压表，乙、丙是电流表， 断开，则会形成并联电路
C．电路中甲表和乙表可以同时是电流表
D．如果电路是并联电路，则丙表的示数小于乙表的示数
3．.如图所示电路，开关S闭合时，规格相同的灯泡 、 均能发光，图中甲、乙、丙为电表，粗心的小
明在读数时只在纸上记录了如图所示数字，下列说法中正确的是（ ）
A． 和 串联，电路中的电流为0.6A， 、 两端的电压分别为0.3V、1.2V
B． 和 串联，甲、乙、丙示数分别为0.3A、0.6V、1.2V
C． 和 并联，甲、乙、丙示数分别为0.6V、1.2A、0.3A
D． 和 并联，电源电压为1.2V，通过 、 的电流分别为0.3A、0.6A
4．如图甲所示电路中，当开关S闭合时，电压表V、V、V 的示数分别为U、U、U，电流表A、A 的
1 2 3 1 2 3 1 2
示数分别为I 和I（五块电表的读数均不为零），其中V、V 两个电压表指针偏转均为图乙所示，下列结
1 2 1 2
论正确的是（ ）
A．U=U=U，I=I B．R 两端电压为8V，I=I
1 2 3 1 2 2 1 2
C． R 两端电压为8V，U=U+U D．R 两端电压为8V，I>I
1 2 1 3 1 1 2
二、填空题5．如图所示，当开关S闭合后，电流表A 的示数为1.5A，电流表A 的示数为0.7A，电流表A 的示数为
1 2 3
1.2A。流过L 的电流是 。
1
6．如图甲所示，仅闭合开关 ，电压表示数如图乙，电压为 V；闭合 、 ，两电流表的指针均
如图丙所示。当 、 都闭合时，通过 的电流为 A；当仅闭合 时，电流表 的示数为
A。
7．如图甲是“探究串联电路中电流、电压的特点”实验电路。电源电压3V保持不变，闭合开关后，电压
表测量的是 两端的电压。断开开关，将导线a从接线柱A换接到B，闭合开关，发现电压表有示
数，电流表没有示数，两灯泡均不亮，则电路故障原因可能是 。排除故障，闭合开关，电压表指
针位置如图乙所示，读数为 V。
三、实验题
8．在探究并联电路的电流特点时，某班各组同学从甲、乙、丙、丁四种规格的灯中，选取两个并联起来
接在相同电源上，组成如图1所示的电路．
(1)用电流表测出电路中三个位置的电流来寻找规律，以下取点不合适的是____________；A．E、A、D B．E、B、C C．F、C、D D．F、A、D
(2)小王组在连接电路时，刚接好最后一根导线，小灯泡就发光了，原因是 ．
(3)小明组连接了如图2的实物连接图，此时，电流表测的是通过 （选填“ ”、“ ”、
“干路”）的电流．
(4)小李组闭合开关，电流表示数如图3所示．为了测量结果准确，她应该 ；
(5)某次测量中，小红发现电流表接线柱上共连接了三根导线，如图4所示，其中导线甲中的电流为 ，
导线乙中的电流为 ，则根据电路中的电流特点，导线丙中的电流为 ；
9．Ⅰ、小明用两节干电池做“探究串联电路的电压关系”实验，设计实验电路图如图甲所示。
(1)根据电路图，小明进行电路连接，当他连接好最后一根导线时两灯立即发光，小明在实验操作过程中出
现的错误是 。
(2)小明用电压表正确测量灯 两端的电压后，保持电压表的B连接点不动，只将A连接点改接到C连接
点上，来测量灯 两端的电压。他这样操作 （选填“能”或“不能”）测出灯 两端的电压。
(3)为了使探究得出的结论具有普遍意义，灯 、 应该选择规格 （选填“相同”或“不相
同”）的小灯泡或者 。
(4)小明记录的几组数据如下表，分析表中数据得出结论： 。
实验次 两端的电 两端的电 串联总电
数 压/V 压/V 压/V
① 1.4 1.4 2.8
② 1.2 1.6 2.8
③ 1.1 1.7 2.8
(5)评估过程中，小明提出本次实验连接电压表时，可以不进行大量程试触。你认为可行吗？请说明理由。
。
Ⅱ、小明所在的兴趣小组的其他同学想继续探究并联电路中电流的规律。
(6)图乙是他们设计的电路图，实验时需要测量D、E、F三处的电流，图丙是他们某次测量时连接的实物
电路，此时电流表测量的是 （选填“D”“E”或“F”）处的电流。
(7)要测量通过 的电流，只需将图丙中导线 （选填“a”或“b”）的一端移动到电流表的负接
线柱上。重新连接好电路后，闭合开关，电流表的示数如图丁所示，则通过 的电流为 A。1．（2024·青海·中考真题）“飞天”兴趣小组设计了如图所示的头盔两侧照明灯电路图，其电路连接方式
为 联，照明灯两端的电压 （选填“相同”或“不同”）。
2．（2024·江苏苏州·中考真题）探究串联电路中电流的特点
（1）猜想：由于用电器耗电，电流流过用电器会减小；
（2）按图甲接好电路，闭合开关后发现灯不亮，为了找出原因，将电压表接在A、B两点间，闭合开关发
现电压表有示数，说明有可能存在 故障；
（3）排除故障后，用电流表测出A点电流，如图乙所示，则 A，再测出B点电流，得到
A、B两点电流相等。更换不同规格的灯泡，重复上述实验，都得到相同结论．由此判断猜想是
的；
（4）为进一步得出两个灯串联时电流的规律，小明按图丙连接电路，测量A、B、C三点的电流，得出
；小华认为不需要再测量，在（3）结论的基础上，通过推理也可以得出相同结论，请写出小
华的推理过程： 。
3．（2025·吉林长春·中考真题）在“探究串联电路中各处电流的关系”的实验中：
数据序号 点电流 点电流 点电流
1 0.30 0.302 0.28 0.28 0.28
3 0.22 0.22 0.22
(1)请根据图甲所示的电路图，用笔画线代替导线将图乙所示的实物图连接完整，使电流表测量 点的电流。
(2)连接电路时开关应 。正确连接电路后，闭合开关，电流表的示数如图丙所示，为
A，继续测量 、 两点的电流，填入表格中。
(3)换用不同规格的灯泡，再测出两组实验数据，并填在表格中。请指出表格设计的不足之处：
。
(4)完善表格后，分析实验数据，得出结论：在串联电路中电流处处 。
