第 11 课 电路连接的基本方式
课程标准 课标解读
1．了解电路的两种最基本的连接方式及 1、通过阅读和学习了解电路的连接方式串并联，并能
其特点。 通过其特点来区别分辨。
2．可以进行简单串并联电路的连接。 2、熟知串并联电路特点，能进行实物电路的连接。
3. 可以简单的设计串并联电路。 3、掌握串并联电路，能自己设计出简答的电路。
知识精讲

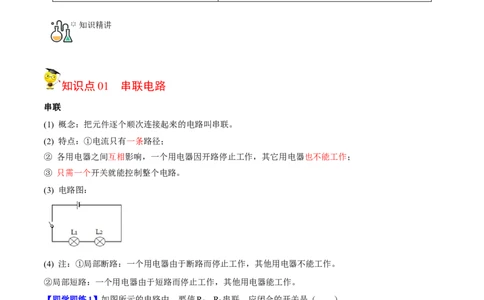

知识点01 串联电路
串联
(1) 概念：把元件逐个顺次连接起来的电路叫串联。
(2) 特点：①电流只有一条路径；
② 各用电器之间互相影响，一个用电器因开路停止工作，其它用电器也不能工作；
③ 只需一个开关就能控制整个电路。
(3) 电路图：
(4) 注：①局部断路：一个用电器由于断路而停止工作，其他用电器不能工作。
②局部短路：一个用电器由于短路而停止工作，其他用电器能工作。
【即学即练1】如图所示的电路中，要使R 、R 串联，应闭合的开关是（ ）
1 2
A．只闭合S B．只闭合S
1 2
C．只闭合S D．S、S、S 全部闭合
3 1 2 3答案 B
解析 要使R1、R2串联，电流只有一条流通路径，由电路图知，电流路径应为：电源正极﹣﹣R1﹣﹣﹣
S2﹣﹣R2﹣﹣﹣﹣电源负极，由此可判断出：开关S1、S3应断开，而开关S2应闭合。
故选：B。
知识点02 并联电路
并联电路
(1) 概念：把元件并列的连接起来的电路。电流在分支前和合并后所经过的路径叫做干路；分流后到合并
前所经过的路径叫做支路。
(2) 特点：①电流两条或两条以上的路径，有干路、支路之分；
②各用电器之间互不影响，当某一支路为开路时，其它支路仍可为通路；
③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。

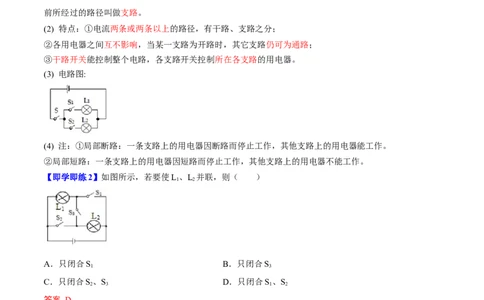

(3) 电路图:
(4) 注：①局部断路：一条支路上的用电器因断路而停止工作，其他支路上的用电器能工作。
②局部短路：一条支路上的用电器因短路而停止工作，其他支路上的用电器不能工作。
【即学即练2】如图所示，若要使L、L 并联，则（ ）
1 2
A．只闭合S B．只闭合S
1 3
C．只闭合S、S D．只闭合S、S
2 3 1 2
答案 D
解析 要使L1、L2并联，电流从电源正极流出后进行分路，一路经过 S2、L2，另一路经过L1、S1，然后
两路汇合共同回到电源负极，因此需闭合S1、S2。
故选：D。
知识点03 串并联电路的识别
电路识别(1)电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流用电器串联；若电
流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有
串有并，叫混联电路。
(2)断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受
影响仍然工作则这两个用电器为并联。
(3)节点法：在识别电路时，不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同一
点，从而找出各用电器的共同点。
(4)观察结构法：将用电器接线柱编号，电流流入端为“首”电流流出端为“尾”，观察各用电器，若“首
→尾→首→尾”连接为串联；若“首、首”，“尾、尾”相连，为并联。

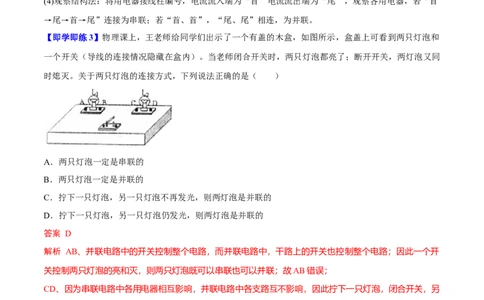

【即学即练3】物理课上，王老师给同学们出示了一个有盖的木盒，如图所示，盒盖上可看到两只灯泡和
一个开关（导线的连接情况隐藏在盒内）。当老师闭合开关时，两只灯泡都亮了；断开开关，两灯泡又同
时熄灭。关于两只灯泡的连接方式，下列说法正确的是（ ）
A．两只灯泡一定是串联的
B．两只灯泡一定是并联的
C．拧下一只灯泡，另一只灯泡不再发光，则两灯泡是并联的
D．拧下一只灯泡，另一只灯泡仍发光，则两灯泡是并联的
答案 D
解析 AB、并联电路中的开关控制整个电路，而并联电路中，干路上的开关也控制整个电路；因此一个开
关控制两只灯泡的亮和灭，则两只灯泡既可以串联也可以并联；故AB错误；
CD、因为串联电路中各用电器相互影响，并联电路中各支路互不影响，因此拧下一只灯泡，闭合开关，另
一只灯泡正常发光，那么，这两只小灯泡一定不是串联，而是并联；拧下一只灯泡，另一只灯泡不再发光，
则两灯泡是串联的；故D正确，C错误。
故选：D。
能力拓展
考法01 考察对串并联电路的理解【典例1】如图所示的电路中，闭合开关S 、S ，电流表、灯泡L 和L 均能正常工作。则下列说法正确的
1 2 1 2
是（ ）

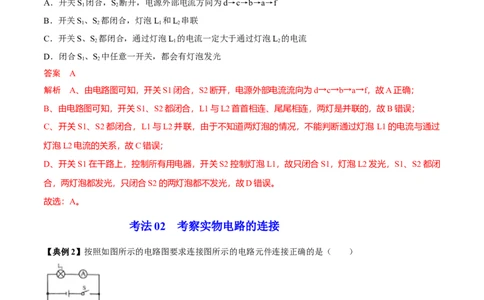

A．开关S 闭合，S 断开，电源外部电流方向为d→c→b→a→f
1 2
B．开关S、S 都闭合，灯泡L 和L 串联
1 2 1 2
C．开关S、S 都闭合，通过灯泡L 的电流一定大于通过灯泡L 的电流
2 1 2
D．闭合S、S 中任意一开关，都会有灯泡发光
1 2
答案 A
解析 A、由电路图可知，开关S1闭合，S2断开，电源外部电流流向为d→c→b→a→f，故A正确；
B、由电路图可知，开关S1、S2都闭合，L1与L2首首相连、尾尾相连，两灯是并联的，故B错误；
C、开关S1、S2都闭合，L1与L2并联，由于不知道两灯泡的情况，不能判断通过灯泡 L1的电流与通过
灯泡L2电流的关系，故C错误；
D、开关S1在干路上，控制所有用电器，开关S2控制灯泡L1，故只闭合S1，灯泡L2发光，S1、S2都闭
合，两灯泡都发光，只闭合S2的两灯泡都不发光，故D错误。
故选：A。
考法02 考察实物电路的连接
【典例2】按照如图所示的电路图要求连接图所示的电路元件连接正确的是（ ）
A． B．C． D．
答案 C
解析 由电路图可知，L1与L2并联，电流表测L1支路的电流，开关控制整个电路；
从电源的正极出发，依次串联开关S、灯泡L2回到电源的负极，然后把电流表和L1串联后并联在L2两端。
A．电流表位于干路测电路的总电流，故A错误；
B．电流表的正负接线柱接反了，故B错误；
C．连接正确；
D．电流表测L2支路的电流，故D错误。
故选：C。
考法03 通过串并联电路的特点进行辨别
【典例3】图中所示四幅图中，三盏灯泡属于并联关系的是（ ）
A． B．
C． D．
答案 A
解析 A、开关闭合后，电流的路径有三条，三盏灯泡各自形成回路，属于并联，故A符合题意；
B、开关闭合后，只有左侧灯泡接入电路，故B不符合题意；
C、开关闭合后，下端灯泡被短路，故C不符合题意；
D、开关闭合后，左侧两灯泡串联后再与另外的灯泡并联，属于混联电路，故D不符合题意。
故选：A。考法04 考察串并联电路的设计
【典例4】智能手机解锁时可以通过指纹开关S 解锁也可以通过密码开关S 来解锁，若解锁成功屏幕灯L
1 2
发光。如图所示选项符合此要求的电路图是（ ）
A． B．
C． D．
答案 B
解析 经分析可知，指纹开关S1和密码开关S2并联，且屏幕灯L位于两开关的干路。
A．由电路图可知，两开关串联，只有指纹开关S1和密码开关S2同时解锁成功屏幕灯L才能发光，故A
不符合题意；
B．由电路图可知，指纹开关S1和密码开关S2并联，且屏幕灯L位于两开关的干路，故B符合题意；
C．由电路图可知，只指纹开关S1解锁或只密码开关S2解锁，屏幕灯L始终发光，两开关同时解锁会造
成电源短路，故C不符合题意；
D．由电路图可知，只密码开关S2时，屏幕灯L发光，只指纹开关S1或同时指纹开关S1和密码开关S2
解锁时，屏幕灯L不发光，故D不符合题意。
故选：B。
分层提分
题组A 基础过关练
1. 将 两 只 灯 泡 分 别 接 在 甲 、 乙 两 个 电 路 中 ， 以 下 说 法 正 确 的 是 （ ）A．在甲电路中，电键闭合后，用导线直接连接L 的两个接线柱，L、L 均会熄灭
1 1 2
B．在甲电路中，L 和L 串联电键闭合后，两灯都发光时，取下L，L 不会熄灭
1 2 1 2
C．在乙电路中，电键闭合后用导线连接L 的两个接线柱，L 会熄灭，L 发光
1 1 2
D．在乙电路中，L 和L 并联，电键闭合后两灯都发光时，取下L 后，L 不会熄灭
1 2 1 2
2. 破壁机可以瞬间击破食物细胞壁，让食材营养释放更充分。某品牌破壁机（如图）设置了安全开关S 和
1
工作开关S ，当杯体放在主机上时S 自动闭合，安全指示灯亮起；再闭合S ，电动机启动破壁，下列电路
2 1 2
图符合上述要求的是（ ）
A． B．
C． D．
题组B 能力提升练
1. 下面是小明做电学实验时连接的四个电路，每个电路都有一根导线连错了，同学小兰发现了小明的错
误并在他的电路上把接线错的那一根导线找了出来，并打上‘×’，但是其中有一个图中‘×’打错了，打错了的图是（ ）
A． 练习连接简单电路
B． 检验并联电路干路电流是否等于各支路电流之和
C． 测量灯泡L 电压
2
D． 滑片向右移动时小灯泡越来越亮
2. 如图电路中，闭合开关S、S，电流表、灯泡L 和L 均能正常工作。则下列说法正确的是（ ）
1 2 1 2
A．开关S 闭合，S 断开，电源外部电流流向为a→b→c→d
1 2
B．开关S、S 都闭合，灯泡L 和L 并联
1 2 1 2
C．闭合S、S 中任意一个开关，都会有灯泡发光
1 2
D．若要使灯L 发光，必须同时闭合开关S、S
2 1 2题组C 培优拔尖练
1. 在浴室安装风暖机，受热面广、安全。在使用风暖功能时，要求先闭合一个开关，启动风扇的电动机
再闭合另一个开关，使发热元件R工作；如果风扇的电动机没有先启动，发热元件R无法启动。下图所示
的电路图中能符合要求的是（ ）
A． B．
C． D．
2. 一辆卡车驾驶室内的灯泡，由左右两道门上的开关 S、S 和车内司机右上方的开关S 共同控制。S 和
l 2 3 1
S 分别由左右两道门的开、关来控制：门打开后，S 和S 闭合；门关上后，S和S 断开。S 是一个单刀三
2 1 2 l 2 3
掷开关，根据需要可将其置于三个不同位置。在一个电路中，要求在三个开关的共同控制下，分别具有如
下三个功能：
（1）无论门开还是关，灯都不亮；
（2）打开两道门中的任意一道或两道都打开时，灯就亮，两道门都关上时，灯不亮；
（3）无论门开还是关，灯都亮。请设计出符合上述要求的电路。
