专题15 变阻器（原卷版）
一、单选题
1.下列说法中不正确的是()
A. 滑动变阻器在一定范围内可以连续改变连入电路的阻值，但不能读出阻值
B. 电阻箱不可以连续地改变连入电路的阻值，但可以读出阻值
C. 要使滑动变阻器能改变通过用电器的电流，必须将它与用电器串联
D. 滑动变阻器的接线柱不分正、负，因而无论怎样接入电路效果都完全一样

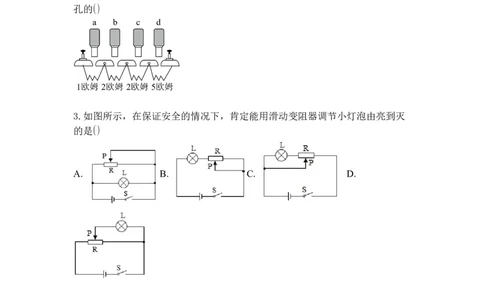

2.下图为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插
孔的()
3.如图所示，在保证安全的情况下，肯定能用滑动变阻器调节小灯泡由亮到灭
的是()
A. B. C. D.
4.将两只滑动变阻器按如图所示的方法连接，如果把a、b两根导线接入电路里，
要使这两只变阻器接入电路中的总电阻最大，应把滑片P ，P 放在 ( )
1 2
A. P❑ 放在最右端，P❑ 放在最右端 B. P❑ 放在最左端，P❑ 放在最左端
1 2 1 2
C. P❑ 放在最右端，P❑ 放在最左端 D. P❑ 放在最左端，P❑ 放在最右端
1 2 1 25.在如图所示的四个电路中，闭合开关，当滑动变阻器的滑片向右移动时，通
过灯泡的电流变小，那么下列叙述中正确的是()
A. 只可用甲图电路 B. 可用甲图或丁图电路
C. 只可用乙图电路 D. 可用乙图或丙图电路

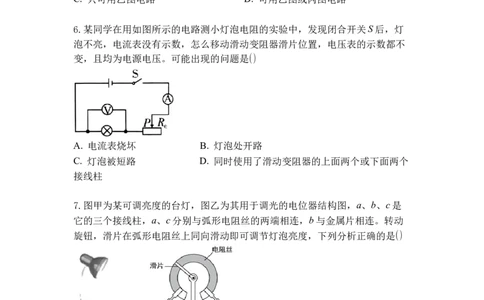

6.某同学在用如图所示的电路测小灯泡电阻的实验中，发现闭合开关S后，灯
泡不亮，电流表没有示数，怎么移动滑动变阻器滑片位置，电压表的示数都不
变，且均为电源电压。可能出现的问题是()
A. 电流表烧坏 B. 灯泡处开路
C. 灯泡被短路 D. 同时使用了滑动变阻器的上面两个或下面两个
接线柱
7.图甲为某可调亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是
它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。转动
旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是()
A. 若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
B. 若只将a、b接入电路逆时针转动旋钮时，灯泡变亮
C. 若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D. 若将a、b接入电路同一点，c接入电路的另一点时，旋动旋钮时不能改变灯
泡亮度8.如图所示，DB、CE是两根完全相同的电阻丝，金属滑片P跨在两根电阻丝
上，当滑片向左或向右滑动时，灯L的亮度不变，则开关S
A. 与A接触 B. 与B接触
C. 与C接触 D. 接B或C效果一样

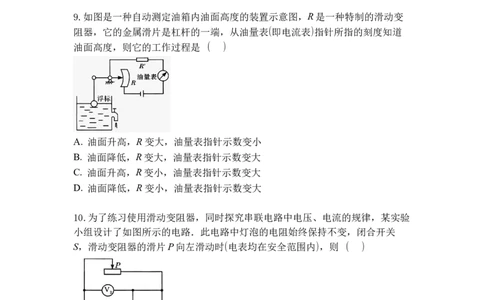

9.如图是一种自动测定油箱内油面高度的装置示意图，R是一种特制的滑动变
阻器，它的金属滑片是杠杆的一端，从油量表(即电流表)指针所指的刻度知道
油面高度，则它的工作过程是 ( )
A. 油面升高，R变大，油量表指针示数变小
B. 油面降低，R变大，油量表指针示数变大
C. 油面升高，R变小，油量表指针示数变大
D. 油面降低，R变小，油量表指针示数变大
10.为了练习使用滑动变阻器，同时探究串联电路中电压、电流的规律，某实验
小组设计了如图所示的电路．此电路中灯泡的电阻始终保持不变，闭合开关
S，滑动变阻器的滑片P向左滑动时(电表均在安全范围内)，则 ( )
A. 电压表V 的示数变大
1
B. 电压表V 与V 的示数之和变小
1 2
C. 电流表A的示数变小
D. 若电压表V 突然短路，则小灯泡变亮
1
二、多选题11.某滑动变阻器的铭牌上标有“2A20Ω”，对铭牌理解正确的是()
A. 该滑动变阻器允许通过的最大电流是2A
B. 该滑动变阻器工作时的电流就是2A
C. 电流超过2A，电阻线上的绝緣漆就有可能会因为发热而熔化，损坏变阻器
D. 要想让最大阻值大于20Ω，在不改变电阻线材料的情况下，可以通过增加电
阻线的长度
12.在下列四个图中，当滑片P左移时，连入电路的电阻变大的是()
A. B. C. D.
三、填空题

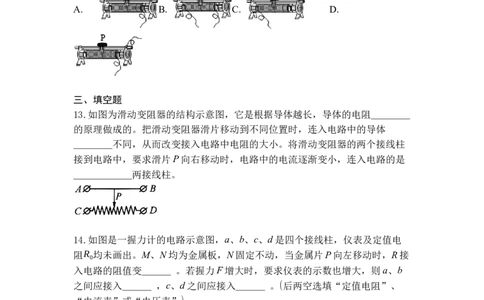

13.如图为滑动变阻器的结构示意图，它是根据导体越长，导体的电阻________
的原理做成的。把滑动变阻器滑片移动到不同位置时，连入电路中的导体
________不同，从而改变接入电路中电阻的大小。将滑动变阻器的两个接线柱
接到电路中，要求滑片P向右移动时，电路中的电流逐渐变小，连入电路的是
____________两接线柱。
14.如图是一握力计的电路示意图，a、b、c、d是四个接线柱，仪表及定值电
阻R 均未画出。M、N均为金属板，N固定不动，当金属片P向左移动时，R接
0
入电路的阻值变______ 。若握力F增大时，要求仪表的示数也增大，则a、b
之间应接入______ ，c、d之间应接入______ 。(后两空选填“定值电阻”、
“电流表”或“电压表”)
15.一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，
下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，金属杆OC与
弧形电阻AB组合在一起相当于一个 。测风力时，闭合开关S即可。风越
大，接入电路的电阻越 ，电流越 ，小灯泡L的亮度越 ，因此利
用此装置可以粗略地知道风力大小。
16.计算机鼠标装有传感器来监视鼠标的移动情况，如图是它的工作原理示意图．
物体M在轨道上平行移时，可带动与之相连的金属滑片P移动，通过电压表示
数可反映物体M移动的距离．当物体M向右移动时，电流表示数将 ，电
压表示数将 .(填“变大”“不变”或“变小”)
17.电动自行车以其环保、快捷、轻便的优势受到了消费者的青睐。某同学春节
前买回一辆电动自行车，他认真阅读说明书后了解到：
(1)要使电动自行车行驶且车灯亮车铃不响，应闭合开关 。
(2)支起撑脚，扭开钥匙开关后，旋动右手的“调速”把手，发现后轮的转速会
发生变化。他猜测这个“调速”把手相当于 。
(3)这种品牌的电动车可以“自发电”。如果它的电路图可以简化成上图所示，
请你写出验证它可以“自发电”的具体做法 。四、作图题
18.在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上
后要求：闭合电键S后，向右移动滑动变阻器的滑片P过程中，小灯泡L亮度
不变，电流表的示数变小。
19.小雨同学想利用电源、灯泡L 和L 、开关S 、单刀双掷开关S 、滑动变阻器
1 2 1 2
R，设计如下电路：S 为总开关。当S 闭合时：
1 1
①若S 接在a处，两盏灯都亮；
2
②若S 接在b处，只有L 亮，且亮度可利用滑动变阻器R调节。
2 2
请你根据他的想法，帮助他将电路图连接完整。
五、实验探究题
20.小芳想了解当滑动变阻器与电阻并联时，调节滑片，电阻两端的电压及电路
中的电流怎样改变．(1)实验电路图如图甲所示，请在图乙中连接对应的实物图．
(2)改变滑动变阻器接入电路的阻值，记录数据如下表．根据表中数据在图丙的
坐标系中画出电阻R的U-I图线．
数据序号 1 2 3 4
电压表示数U/V 2.40 1.80 1.20 0.60
电流表A 示数I /A 0.16 0.12 0.08 0.04
1 1
电流表A 示数I /A 0.30 0.60 0.90 1.20
2 2
(3)某次实验电压表和电流表 A 的示数如图丁所示，U=_______V，I =
1 1
_______A，I =0.90A，此时通过滑动变阻器的电流为_______A．
2
21.在“滑动变阻器改变电路中的电流”的实验中。
(1)请根据图甲电路图连接好图乙实物电路(闭合开关前，滑片P移动到最右端)。
(2)闭合开关S，若发现小灯泡不亮。则接下来的操作，在以下步骤中最合理的
是_________。
A.断开开关S，更换灯泡重新实验
B.断开开关S，增加电池节数重新实验C.调节滑动变阻器，观察小灯泡是否发光
D.观察电流表示数是否为零，判断电路是否开路
(3)实验中，当滑片P向左移动，滑动变阻器连入电路的电阻变__________，电
流表的示数变__________。
22.小明在科技活动中，了解到有一种半导体材料制成的热敏电阻，其电阻 R随
温度t变化的图像如图甲所示。
(1)热敏电阻R的阻值随温度t的增大而__________(填“增大”或“减小”)；
(2)实验室中有两个外形完全相同的电阻R 和R ，其中一个为热敏电阻，另一个
1 2
为定值电阻(阻值不随温度的变化而变化)。为了辨别它们，小明设计了如图乙
所示的电路并进行如下操作：
①闭合开关后，对其中一个电阻进行_________；
②若电流表示数改变，则该电阻为_________电阻；若电流表示数不变，则该电
阻为_________电阻。(均填“热敏”或“定值”)
六、简答题
23.实验中有一位同学在闭合开关后调节滑动变阻器，发现电压表示数减小，灯
泡变亮；电压表示数增大，灯泡变暗，产生上述现象原因是什么？
七、综合题
24.阅读短文，回答问题
随着经济的发展，轿车已经进入普通百姓的家庭。通常，我们需要使用钥
匙(也有使用按键式)，借助于马达来完成发动机的启动，汽油进入气缸燃烧，
使发动机能持续运转。
发动机一般有多个气缸，目前，发动机普遍采用“汽油多点喷射电控系统”，
它就是利用各种传感器检测发动机每个气缸的各种状态，经过微机判断和计算，
来控制发动机各个气缸在不同的工况下的各自喷油时刻、喷油量、点火提前角
等，使发动机每个气缸在不同工况下都能获得合适空燃比的混合气，提高燃油
的燃烧效率，从而达到降低汽油机污染物排放的目的。为了保护发动机，及时的散发热量，汽车上还必须添加防冻液，防冻液的沸点比水的沸点高，同时，
防冻液的沸点越高，其冰点(凝固点)也就越低，沸点与冰点差值越大，效果越
好。
电控汽油喷射系统中的空气供给体系，向发动机提供新鲜的空气。以叶片式空
气流量计传感器为例：气流对测量叶片的作用力增大时，叶片偏转角度增大，
与叶片转轴同轴的电位计滑动臂逆时针转动，使电位计电压输出部分的阻值发
生变化，由于输入电压恒定，从而把进气流量的变化转化成输出电压参数的变
化(如图所示)，实现对进气量的测量。
(1)汽车点火钥匙相当于电路中的______。
A. 电源 B.用电器 C.开关 D.电动机
(2)方向盘相当于一个______ 杠杆。
A.等臂 B.省力 C.费力 D.先省力后费力
(3)叶片式空气流量计传感器，当气流对测量叶片的作用力变小时，电位计电压
输出部分的电阻值______ 。
A.变小 B.不变 C.变大 D.无法确定
(4)某小组选取质量相等的A、B两种类型的防冻液，在同样加热的条件下，得
到“温度-时间”的图象，则散热效果较好的为______(A/B)防冻液。
(5)下列电路中，能模拟四缸多点汽油喷射电控系统工作情况的是______。
