专题21 家庭电路与安全用电（原卷版）
一、单选题
1.科技改变生活，电器种类的增多为家庭生活带来很大的便利，但对生命安全
也造成了隐藏的危险，我们一定要“珍爱生命，安全用电”，以上说法正确的
是()
A. 应急情况下可在电暖器上晾晒湿衣物
B. 在同一个插板上同时使用电磁炉、电饭堡、热水壶
C. 用湿手打开或者关闭开关
D. 使用测电笔时，手指不能触碰笔尖金属体，但一定要接触笔尾金属体

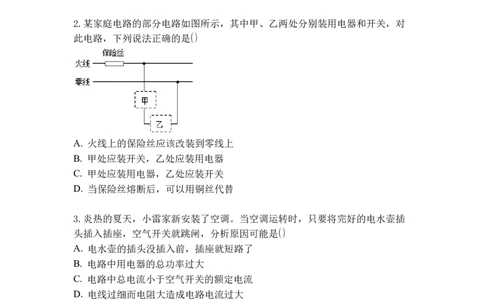

2.某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关，对
此电路，下列说法正确的是()
A. 火线上的保险丝应该改装到零线上
B. 甲处应装开关，乙处应装用电器
C. 甲处应装用电器，乙处应装开关
D. 当保险丝熔断后，可以用铜丝代替
3.炎热的夏天，小雷家新安装了空调。当空调运转时，只要将完好的电水壶插
头插入插座，空气开关就跳闸，分析原因可能是()
A. 电水壶的插头没插入前，插座就短路了
B. 电路中用电器的总功率过大
C. 电路中总电流小于空气开关的额定电流
D. 电线过细而电阻大造成电路电流过大
4.某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合
台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是()
A. 插座处短路 B. 台灯灯头处短路
C. 插座处断路 D. 台灯灯头处断路
5.如图所示是小梦家中某房间电路的一部分，若在图中甲、乙两处只能装电灯
或开关。对此电路，说法正确的是()A. 保险丝熔断，一定是用电器总功率过大
B. 电冰箱接入三孔插座能使金属外壳接地
C. 甲处应装开关，乙处应装电灯
D. 用试电笔测图中三点，A、C两点氖管发光
6.商场中，一位顾客和一位卖微波炉的售货员出现了不同意见，售货员说，微
波炉很省电，用它加热食物花不了多少电费；顾客说微波炉很费电，他家的微
波炉常常“烧保险”。关于顾客和售货员的争论，下列说法正确的是()
A. 售货员是指微波炉的电功率大，但工作时间短，所以消耗的电能少
B. 顾客是指微波炉的电功率大，微波炉产生的电热多，所以烧坏保险丝
C. 家庭电路中，用电器总功率过大会引起空气开关跳闸或漏电保护器断开
D. 微波炉是利用电流的热效应来工作的，加热效率高

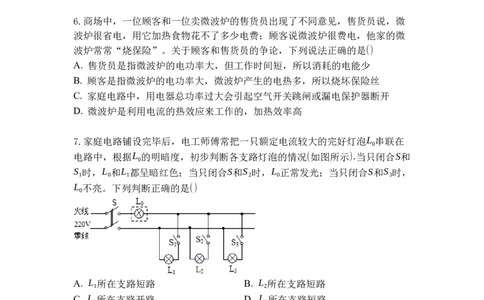

7.家庭电路铺设完毕后，电工师傅常把一只额定电流较大的完好灯泡L 串联在
0
电路中，根据L 的明暗度，初步判断各支路灯泡的情况(如图所示).当只闭合S和
0
S 时，L 和L 都呈暗红色；当只闭合S和S 时，L 正常发光；当只闭合S和S 时，
1 0 1 2 0 3
L 不亮。下列判断正确的是()
0
A. L 所在支路短路 B. L 所在支路短路
1 2
C. L 所在支路开路 D. L 所在支路短路
2 3
8.如图是家庭常用的插线板，使用时，只有开关闭合，指示灯才能发光，插孔
才能提供工作电压；即使指示灯断路，开关闭合插孔也能提供工作电压．下列
各电路图能正确表示开关、指示灯、两孔插孔之间连接方式的是A. B.
C. D.

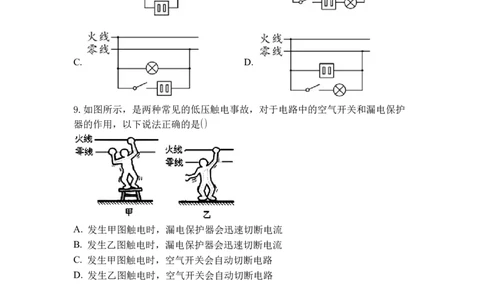

9.如图所示，是两种常见的低压触电事故，对于电路中的空气开关和漏电保护
器的作用，以下说法正确的是()
A. 发生甲图触电时，漏电保护器会迅速切断电流
B. 发生乙图触电时，漏电保护器会迅速切断电流
C. 发生甲图触电时，空气开关会自动切断电路
D. 发生乙图触电时，空气开关会自动切断电路
10.如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保
护器的作用，下列分析正确的是()A. 当电灯电流过大时，空气开关③将跳闸
B. 当插座漏电时，空气开关①将跳闸
C. 当空调电流过大时，漏电保护器会迅速切断电流
D. 空气开关跳闸，问题解决后需更换新的空气开关
二、多选题

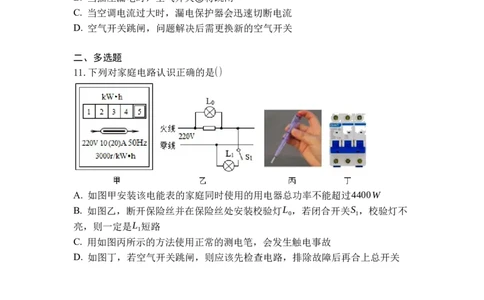

11.下列对家庭电路认识正确的是()
A. 如图甲安装该电能表的家庭同时使用的用电器总功率不能超过4400W
B. 如图乙，断开保险丝并在保险丝处安装校验灯L ，若闭合开关S ，校验灯不
0 1
亮，则一定是L 短路
1
C. 用如图丙所示的方法使用正常的测电笔，会发生触电事故
D. 如图丁，若空气开关跳闸，则应该先检查电路，排除故障后再合上总开关12.下表为某电烤箱铭牌，如图虚线框内所示是其内部简化电路图，R 和R 均为
1 2
电热丝．则下列说法中正确的是 ( ) ××牌电烤箱
额定电压 220V
额定电 高温挡1100W
压 低温挡 440W
频率 50Hz
A. 电烤箱在高温挡工作10min所消耗的电能是6.6×105J
B. 电路中R 的阻值是110Ω
2
C. 电路中R 的阻值是44Ω
1
D. 若在电路中加一个“限高温开关”，当电烤箱超过一定温度时能自动断开电
路．该开关最好安装在A、B、C中的A点处
三、填空题
13.如图甲，当站在地面上的人接触裸露的火线时，人会触电，说明人体是
(选填“导体”或“绝缘体”)；如图乙，当我们正确使用测电笔时，虽然有电
流通过人体，但却不会触电，此时加在人体两端的电压不高于 。
14.小明家的电能表如图所示，他要用电能表和秒表测某一用电器的实际电功率。
在用电高峰时，他只让规格为“220V 1000W”的电热水壶单独工作，测得在
200s内电能表的转盘恰好转81圈。此时该电热水壶的实际功率______W，实际
电压______V。(假设电水壶电阻不变)。造成家庭电路中电流过大的原因是
______。
15.家庭电路用电时要注意安全。(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接
处往往比别处更容易发热甚至引起火灾。这是因为有接头处导线比相同长度无
接头处导线的________(选填“电流”或“电阻”)大。
(2)如图所示，闭合开关，电灯不亮，用测电笔检测A至F各点，除F点外氖管
都发光，故障可能是______________，此时赤脚用手接触E点______(选填
“会”或“不会”)触电。
16.家庭电路中“超负荷”是指电路中的电流 。出现上述情况时，电路中
的熔断器或空气开关会自动切断电路。如图所示是空气开关的原理图，它切断
电路是电流的 效应引起的；若空气开关跳闸后再复位，又立刻跳起，这可
能是电路中出现 (只需填写一种可能)的现象。
17.如图是安装了漏电保护器的家庭电路。甲、乙两处分别装电灯和开关，
______ 处应装开关(选填“甲”或“乙”)；若图中C处不慎触电时，漏电保护
器检测到通过A、B两处的电流______ (选填“相等”或“不相等”)，从而迅
速切断电路，起到保护作用；家里的进户线也有一定电阻(约几欧)，当家中的
所有用电器都工作时，原来开着的电灯会______ (选填“变亮”、“变暗”或
“不变”)。
四、作图题18.甲图是一种装在天花上的吸顶灯，里面有2盏“220V 9W”的节能灯，在图
乙中画出两盏灯的连线，并接入家庭电路，要求开关控制两盏灯，且每盏灯都
能正常发光．
19.将如图所示电水壶的3条接线按照安全用电的原则分别连接到插头上．
五、简答题
20．干电池的电压只有1.5V，对人不会造成伤害；家庭照明电路的电压是
220V，就已经很危险了；高压输电线路的电压高达几万伏甚至几十万伏，即使
不直接接触，也能致命。
（1）高压触电的形式有哪两种？
（2）既然高压输电有危险，为什么还要采用高压输电？
21．冬天，小刚看到奶奶穿着厚厚的衣服还很冷，就为奶奶买了一个如图所示
的“电热宝”。请你回答下列问题：
（1）接通电源后，“电热宝”温度升高，这是什么工作原理？
（2）“电热宝”内液体的比热容应该较大还是较小？
（3）“电热宝”通电一段时间后很热，而与其相连的导线却几乎不热，请你说
明为什么导线几乎不热。22．近些年，随着生活水平的提高，我国城乡家庭许多地区家中用电器总功率
不断增加。家庭供电线路的改造工作也在不断跟进，改造的主要内容是把电线
换成更粗的。请从安全用电角度解释其中的原因。
六、综合题
23.如图所示，是小华家用电热水壶烧开水时的情景。
(1)小华用电水壶将水烧开时，不慎有水溅入旁边的插座里，造成______ 路，
使空气开关跳闸，所有用电器停止工作。
(2)质检部门检查发现，现在市场上有一些劣质插线板，其电源线线芯比合格产
品要细很多，请根据所学知识解释使用这种插线板会存在什么隐患？
24.阅读短文，回答问题
电水壶
电水壶如图甲所示，它的工作原理是：接通电源，水温上升到100℃开始沸
腾，水蒸气使双金属片变形推动蒸汽开关，使电水壶在水烧开后自动断电(消磁
烧水需重新闭合蒸汽开关).如蒸汽开关失效，壶内的水会被烧干，发热原件温
度急剧上升，发热盘底部也有一个双金属片开关，会因热传导作用温度急剧上
升，断开电源．图乙是双金属片开关原理图：A为双金属片，由两层不同金属粘合而成，
受热时二者膨胀的快慢不同．未通电或低于预定温度时，双金属片A和静片B上
的触点接通，发热盘工作，当温度达到预定温度时，双金属片向左弯曲(温度越
高，弯曲程度越大)，电路断开．C是调节旋钮，调节它可改变双金属片与静片
弹性接触的力度．
现在很多高档的电热水壶采用了PTC加热元件．图丙是PTC材料的电阻随
温度变化的关系图象．使用PTC加热元件，可防止因干烧出现着火危险．PTC
加热元件的自动控制温度性能是绝对可靠的，它靠PTC的电阻变化控制温度，
不是依靠触点控制．
(1)为保证安全，电水壶蒸汽开关与双金属片开关应______ (串联/并联)链接．
(2)若不使用三线插座供电，手摸电水壶金属外壳______ (一定会/一定不/可能
)触电．
(3)关于图甲电水壶的双金属片，下列说法正确的是______ ．
A.双金属片受热时，金属层a比b膨胀快
B.调节旋钮C，使静片B向左弯曲，双金属片断开的温度值升高
C.蒸汽开关与发热盘底部的双金属片开关总是同时断开
D.双金属片触点频繁通断电，容易烧接在一起，水一定被烧干
(4)PTC电水壶通电后发热盘的最终温度范围应在______ ．
A.T -T B.T -T C.T -T D.T -T
0 1 1 2 2 3 3 4
(5)PTC电水壶通电后，PTC发热材料功率随时间变化的图象是______ ．
