15.4家庭电路和安全用电
学习目标：
知识与技能
1、理解家庭电路的布线示意图的结构组成和连接方式。
2、知道插座、家用电器靠供电箱统一接地的作用。
3、知道火线零线的含义，会使用测电笔正确辨认火线和零线。
4、培养学生逻辑思维能力、培养学生利用知识解决实际问题的能力。

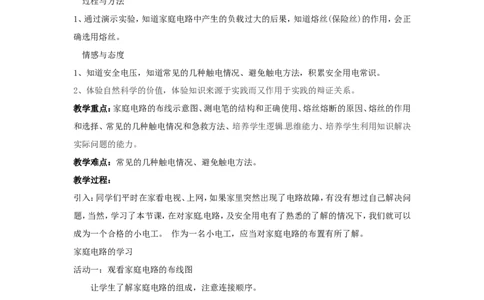

过程与方法
1、通过演示实验，知道家庭电路中产生的负载过大的后果，知道熔丝(保险丝)的作用，会正
确选用熔丝。
情感与态度
1、知道安全电压，知道常见的几种触电情况、避免触电方法，积累安全用电常识。
2、体验自然科学的价值，体验知识来源于实践而又作用于实践的辩证关系。
教学重点：家庭电路的布线示意图、测电笔的结构和正确使用、熔丝熔断的原因、熔丝的作用
和选择、常见的几种触电情况和急救方法、培养学生逻辑思维能力、培养学生利用知识解决
实际问题的能力。
教学难点：常见的几种触电情况、避免触电方法。
教学过程：
引入：同学们平时在家看电视、上网，如果家里突然出现了电路故障，有没有想过自己解决问
题，当然，学习了本节课，在对家庭电路，及安全用电有了熟悉的了解的情况下，我们就可以
成为一个合格的小电工。 作为一名小电工，应当对家庭电路的布置有所了解。
家庭电路的学习
活动一：观看家庭电路的布线图
让学生了解家庭电路的组成，注意连接顺序。
电灯和开关如何连接？
插座和各用电器如何连接？
注意开关和电灯的连接位置。
火线和零线：
了解火线和零线
地线的作用：防止触电
活动二：观察测电笔
解压密码联系qq 1119139686 加微信公众号jiaoxuewuyou 九折优惠！免费下载网址 http://jiaoxue5u.ys168.com/
了解结构及作用
如何使用测电笔（讲解原理）
学生练习使用测电笔
安全用电的学习
活动三：探究电路电流过大的原因
根据简单电路的知识回顾短路
了解家庭电路的短路及危害
实验观察：短路实验
得出结论：短路可引起电路电流过大
让同学们回忆，家庭电路常跳闸的原因
了解超负荷电路
实验观察：过载电路实验
得出结论：超负荷工作可引起电路电流过大
总结电流过大的原因，我们在实验时避免危险的原因：熔断器
熔断器的作用
材料特点
选择方法
不能用其它材料乱代替的原因
触电：
什么是触电？
为什么一节干电池不会引起触电？
学生阅读课本，了解触电的两种方式：
单线触电、双线触电
触电的急救
学生阅读生活、社会、物理部分
进一步了解用电安全
巩固练习
1、家庭电路中，用电器要 联接入电路，开关要接在 线上，有 根电线，
一根是 线，另一根是 线，可用 来判断，火线零线间的电压是
伏， 线是接大地的。
解压密码联系qq 1119139686 加微信公众号jiaoxuewuyou 九折优惠！免费下载网址 http://jiaoxue5u.ys168.com/
2、电能表是测 的仪表，应装在家庭电路的 路上，它显示所消耗的 。
3、保险丝是用 较大而 较低的铅锑合金制成的，当通过过大电流
时，保险丝上产生较多的热量，使它温度达到 ，从而自动切断 ，起到保险
的作用。
4、选用保险丝时，应使它的额定电流 或者 电路正常工作时的最大电流，
不能用 和 代替。
5、家庭电路中电流过大的原因 : 或 。

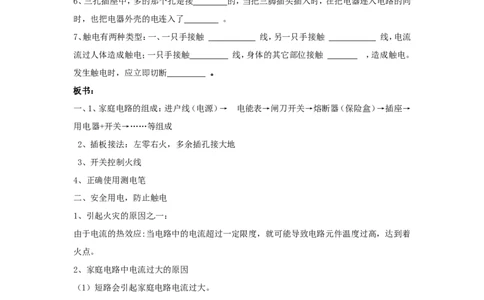

6、三孔插座中，多的那个孔是接 的，当把三脚插头插入时，在把电器连入电路的同
时，也把电器外壳的电连入了 。
7、触电有两种类型：一、一只手接触 线，另一只手接触 线，电流
流过人体造成触电；一只手接触 线，身体的其它部位接触 ，造成触电。
发生触电时，应立即切断 。
板书：
一、1、家庭电路的组成：进户线（电源）→ 电能表→闸刀开关→熔断器（保险盒）→插座→
用电器+开关→……等组成
2、插板接法：左零右火，多余插孔接大地
3、开关控制火线
4、正确使用测电笔
二、安全用电，防止触电
1、引起火灾的原因之一：
由于电流的热效应:当电路中的电流超过一定限度，就可能导致电路元件温度过高，达到着
火点。
2、家庭电路中电流过大的原因
（1）短路会引起家庭电路电流过大。
（2）用电器的总功率过大（超负荷运行）会引起电流过大。
（二）熔丝（保险丝）
1、制作材料：用电阻率较大而熔点较低的铅锑合金制成。
2、选用要求：保险丝的规格应等于或略大于电路中所有电器正常工作时的总电流。
