15.4 家庭电路与安全用电同步练习 2022-2023学年苏科版
物理九年级下册
一、单选题
1．下列说法中不符合安全用电原则的是（ ）
A．若发生触电事故，应立即切断电源再救人
B．家庭电路中保险丝熔断后，可以用铜丝来代替
C．控制电灯的开关要接在火线和电灯之间
D．将家用电器的金属外壳接地

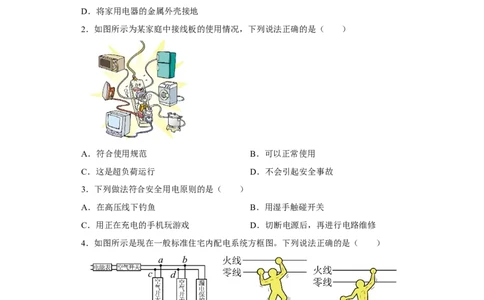

2．如图所示为某家庭中接线板的使用情况，下列说法正确的是（ ）
A．符合使用规范 B．可以正常使用
C．这是超负荷运行 D．不会引起安全事故
3．下列做法符合安全用电原则的是（ ）
A．在高压线下钓鱼 B．用湿手触碰开关
C．用正在充电的手机玩游戏 D．切断电源后，再进行电路维修
4．如图所示是现在一般标准住宅内配电系统方框图。下列说法正确的是（ ）
A．空调正常工作时，灯泡一定发光
B．如果插座被短路，空气开关会跳闸
C．甲、乙两图中的人都触电了，且“漏电保护器”都会切断电路
D．若空气开关“跳闸”，可能是电路中发生了图甲的触电事故
5．实践小组的同学们到工厂参观，看到车间里摆放着如图所示的高凳，工人师傅告诉
大家这是电力作业安全登高凳。下列可用来制作这种高凳的材料是（ ）
试卷第1页，共3页XA．不锈钢 B．铁 C．铝合金 D．木头
6．如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该
家庭电路下列说法中正确的是（ ）
A．电能表是测量家庭电路中用电器总功率的仪表
B．a线是零线，b线是火线
C．开关是串联在火线与灯泡L之间的
D．电视机与电风扇是串联在电路的
7．下列有关电现象的四幅图中说法正确的是（ ）
A． 玻璃棒和丝绸摩擦时玻璃失去电子带负电，丝绸因
有了多余电子而带等量的正电
B． 闭合回路中导线中的自由电子总是从电源正
极流向负极
试卷第2页，共3页XC． 图中两个小灯泡属于同一条干路，是串联连接
D． 三孔插座上方插孔内导线与大地相连，避免用
电器外壳带电对人造成伤害

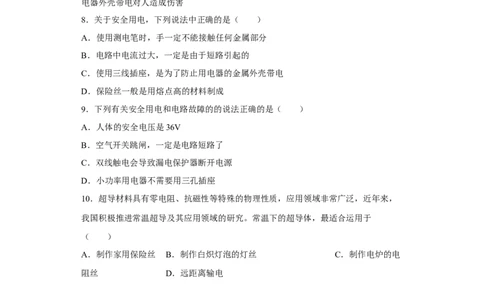

8．关于安全用电，下列说法中正确的是（ ）
A．使用测电笔时，手一定不能接触任何金属部分
B．电路中电流过大，一定是由于短路引起的
C．使用三线插座，是为了防止用电器的金属外壳带电
D．保险丝一般是用熔点高的材料制成
9．下列有关安全用电和电路故障的的说法正确的是（ ）
A．人体的安全电压是36V
B．空气开关跳闸，一定是电路短路了
C．双线触电会导致漏电保护器断开电源
D．小功率用电器不需要用三孔插座
10．超导材料具有零电阻、抗磁性等特殊的物理性质，应用领域非常广泛，近年来，
我国积极推进常温超导及其应用领域的研究。常温下的超导体，最适合运用于
（ ）
A．制作家用保险丝 B．制作白炽灯泡的灯丝 C．制作电炉的电
阻丝 D．远距离输电
二、填空题
11．明代《读书录》称“节俭”是“人之美德”。教室不需要使用黑板和显示屏时，
应及时断开讲台前的灯和显示屏，这样会使该教室电路的总电阻________，总功率将
________，以达到节能目的。（均选填“变大”、“变小”或“不变”）
12．小雨家使用电饭煲煮饭，电饭煲是利用电流的 ___________效应来工作的，使用
时，应将电饭煲的插头插入 ___________（选填“两孔”或“三孔”）插座。若他家
的电饭煲的电功率是1000W，工作30min将饭煮熟，则煮饭所消耗的电能为
试卷第3页，共3页X___________kW•h；若这些能量的42%被水吸收，则可将 ___________kg的水从20℃
烧开（1标准大气压下）。

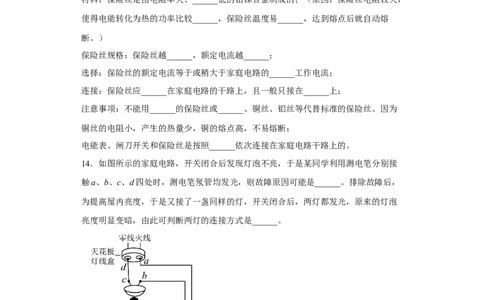

13．保险丝：电路符号：
材料：保险丝是由电阻率大、______低的铅锑合金制成的；（原因：保险丝电阻较大，
使得电能转化为热的功率比较______，保险丝温度易______，达到熔点后就自动熔
断。）
保险丝规格：保险丝越______，额定电流越______；
选择：保险丝的额定电流等于或稍大于家庭电路的______工作电流；
连接：保险丝应______在家庭电路的干路上，且一般只接在______上；
注意事项：不能用______的保险丝或______、铜丝、铝丝等代替标准的保险丝。因为
铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断；
电能表、闸刀开关和保险丝是按照______依次连接在家庭电路干路上的。
14．如图所示的家庭电路，开关闭合后发现灯泡不亮，于是某同学利用测电笔分别接
触a、b、c、d四处时，测电笔氖管均发光，则故障原因可能是______。排除故障后，
为提高屋内亮度，于是又接了一盏同样的灯，开关闭合后，两灯都发光，原来的灯泡
亮度明显变暗，由此可判断两灯的连接方式是______。
三、实验题
15．如图所示是某电热器的工作原理图，R、R 是发热电阻，虚线框为电热器的金属
1 2
外壳，它用一个旋转开关可以实现电热器多挡位工作的要求。其中旋转开关内有一块
绝缘圆盘，在圆盘的左边缘依次有4个金属触点①、②、③、④，右边缘是一金属板，
试卷第4页，共3页X可绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将左边缘相邻
的两个触点与右边缘的金属板同时连通。如旋到图中位置S时，金属滑片将1、2两触
点同时与右边缘金属板接通。
导线规格
导线横截面积S/mm2 0.5 1 1.5 2.5
安全载流量I/A 4 8 12 20
（1）小红想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免
引起火灾。该开关最好应安装在示意图中A、B、C、D、E中的点___________处；
（2）如果R=R，旋钮开关旋到位置S时的电功率为1000W，R=___________Ω；
1 2 1
（3）在（2）的条件下，当旋钮开关旋到位置T时，通电1min消耗的电能
___________J，这些电能若用于加热水，且加热效率为70%，能使0.5kg、20℃的水温
度升高___________ ℃（水的比热容c =4.2×103J/（kg•℃）。
水
四、计算题
16．为了应对家中天然气停气而不能及时烧热水，妈妈从商场买了一个电热水壶，其
部分铭牌信息如图甲所示，图乙为电热水壶的工作电路R、R 均为电热丝，当开关S
1 2
接a、b触点时，电热水壶的挡位不同。求：
(1)求额定保温时的电流；
(2)R 和R 的阻值；
1 2
(3)在用电高峰期，关闭家中其他用电器，只让电热水壶通电，使其处于加热状态
3min，电能表（如图丙所示）的转盘转了120r，则电热水壶加热的实际电压为多少？
试卷第5页，共3页X五、作图题
17．请用笔画代替导线，将下图中元件接入家庭电路中，要求：①“光控开关”：天
黑时，自动闭合，天亮时，自动断开；“声控开关”：当有人走动发出声音时，自动
闭合，无人走动时自动断开，同时满足“天黑和有人路过发声”时，灯泡才会发光；
②三孔插座单独接入。
六、简答题
18．电灯的开关为什么要接在火线和灯泡之间？接在零线和灯泡之间有什么危险？
七、综合题
19．小明家的电能表在上个月底的示数如图所示，电价为0.5元/度，每月底缴费一次。
小明家这个月底缴纳电费100元，则
（1）小明家电能表这个月底的示数应为_________kW·h；
（2）当家里只有电磁炉工作时，该电能表在2min内转了100转，则该电磁炉的功率
为_________kW；
（3）小明家想要采购一台额定功率为3000W的速热电热水器，应选择________
（两/三）孔插座，该电能表___________（能/不能）满足使用要求。
试卷第6页，共3页X试卷第7页，共3页X参考答案：
1．B
2．C
3．D
4．B
5．D
6．C
7．D
8．C
9．C
10．D
11． 变大 变小
12． 热 三孔 0.5 2.25
13． 熔点 大 升高 细 小 最大正
常 串联 火线 较粗 铁丝 电能表、闸刀开关
和保险丝
14． 进户零线断了 串联
15． A 48.4 30000 10
16．(1)0.2A；(2) 1050Ω，50Ω；(3)220V
17．
18．见解析
19． 1131.6 1.2 三 不能
