第15章-电功和电热（填空题基础题）-【期末题汇编】2022-
2023苏科版九年级物理上学期期末复习专题精炼
一．电功与电能的计算
1．（2021秋•兴化市期末）如图为某海尔冰箱铭牌上的部分技术参数，正常情况下，该电
冰箱每天消耗的电能为 kW•h。假设电冰箱在压缩机停止工作时不消耗电能，
且每次制冷时压缩机工作15min，则该电冰箱每天启动 次。
Haier冷藏冷冻箱
额定电压 220V
额定功率 150W
耗电量 1.2kW•h/24h

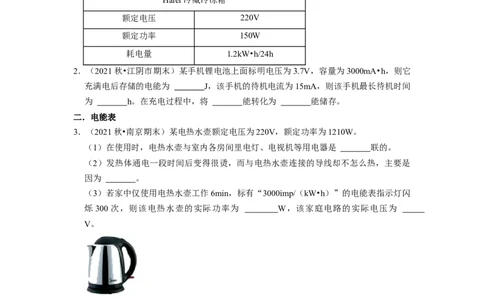

2．（2021秋•江阴市期末）某手机锂电池上面标明电压为3.7V，容量为3000mA•h，则它
充满电后存储的电能为 J，该手机的待机电流为15mA，则该手机最长待机时间
为 h。在充电过程中，将 能转化为 能储存。
二．电能表
3．（2021秋•南京期末）某电热水壶额定电压为220V，额定功率为1210W。
（1）在使用时，电热水壶与室内各房间里电灯、电视机等用电器是 联的。
（2）发热体通电一段时间后变得很烫，而与电热水壶连接的导线却不怎么热，主要是
因为 。
（3）若家中仅使用电热水壶工作6min，标有“3000imp/（kW•h）”的电能表指示灯闪
烁300次，则该电热水壶的实际功率为 W，该家庭电路的实际电压为
V。
4．（2021秋•泰兴市期末）如图所示是小明家的电能表，电能表上的一个数据看不清楚，
计数器记录了他家月初、月末的耗电示数，则这个月他家总共消耗的电能为
kW•h.若电路中只有一个电热水壶工作3min，观察到电能表的指示灯闪烁了200次，该
热水壶的电功率为 1250W，这个电能表看不清楚的数据应该标的是

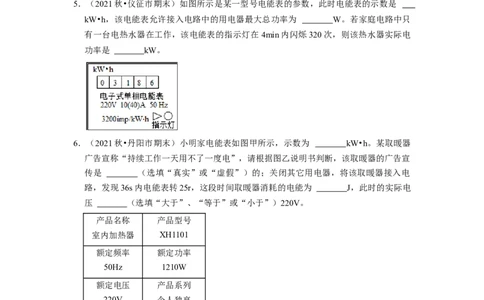

imp/（kW•h）。5．（2021秋•仪征市期末）如图所示是某一型号电能表的参数，此时电能表的示数是
kW•h，该电能表允许接入电路中的用电器最大总功率为 W。若家庭电路中只
有一台电热水器在工作，该电能表的指示灯在 4min内闪烁320次，则该热水器实际电
功率是 kW。
6．（2021秋•丹阳市期末）小明家电能表如图甲所示，示数为 kW•h。某取暖器
广告宣称“持续工作一天用不了一度电”，请根据图乙说明书判断，该取暖器的广告宣
传是 （选填“真实”或“虚假”）的；关闭其它用电器，将该取暖器接入电
路，发现36s内电能表转25r，这段时间取暖器消耗的电能为 J，此时的实际电
压 （选填“大于”、“等于”或“小于”）220V。
产品名称 产品型号
室内加热器 XH1101
额定频率 额定功率
50Hz 1210W
额定电压 产品系列
220V 个人独享
产品颜色 产品使用方法

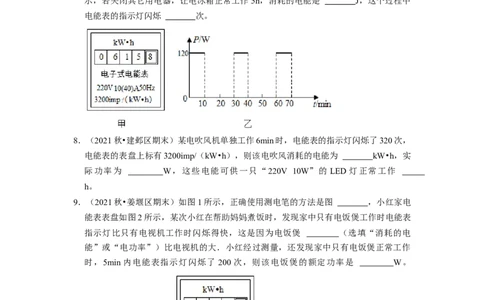

绿色蓝色 插电使用7．（2021秋•溧阳市期末）小明家的电能表表盘如图甲所示，小明家同时使用的用电器总
功率不能超 W。他家的电冰箱正常工作的功率P随时间t变化的图像如图乙所
示，若关闭其它用电器，让电冰箱正常工作5h，消耗的电能是 J，这个过程中
电能表的指示灯闪烁 次。
8．（2021秋•建邺区期末）某电吹风机单独工作6min时，电能表的指示灯闪烁了320次，
电能表的表盘上标有3200imp/（kW•h），则该电吹风消耗的电能为 kW•h，实
际功率为 W，这些电能可供一只“220V 10W”的 LED 灯正常工作
h。
9．（2021秋•姜堰区期末）如图1所示，正确使用测电笔的方法是图 ，小红家电
能表表盘如图2所示，某次小红在帮助妈妈煮饭时，发现家中只有电饭煲工作时电能表
指示灯比只有电视机工作时闪烁得快，这是因为电饭煲 （选填“消耗的电
能”或“电功率”）比电视机的大．小红经过测量，还发现家中只有电饭煲正常工作
时，5min 内电能表指示灯闪烁了 200 次，则该电饭煲的额定功率是 W。
10．（2021秋•江苏期末）如图，接在该电能表后用电器同时工作的电功率最大不能超过
W。若3min该电能表的脉冲指示灯闪烁了120次，这一过程中用电器消耗的电能是
kW•h。11．（2021秋•姑苏区校级期末）如图所示是家用电子式电能表表盘，现将若干盏规格均
为“220V 20W”的节能灯接在该电能表上一起正常工作15min，电能表的指示灯闪烁
了300次，该过程节能灯消耗的电能 kW•h，接入的节能灯共 盏。

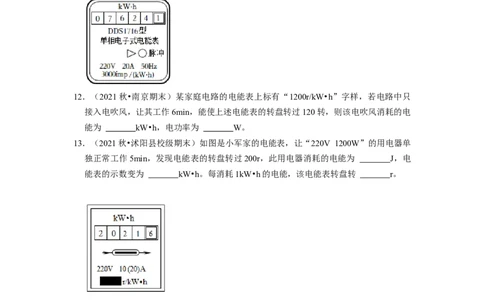

12．（2021秋•南京期末）某家庭电路的电能表上标有“1200r/kW•h”字样，若电路中只
接入电吹风，让其工作6min，能使上述电能表的转盘转过120转，则该电吹风消耗的电
能为 kW•h，电功率为 W。
13．（2021秋•沭阳县校级期末）如图是小军家的电能表，让“220V 1200W”的用电器单
独正常工作5min，发现电能表的转盘转过200r，此用电器消耗的电能为 J，电
能表的示数变为 kW•h。每消耗1kW•h的电能，该电能表转盘转 r。
14．（2021秋•阜宁县期末）小英家6月底电能表的示数如图甲所示，7月底表盘示数如图
乙所示，由图可知她家7月份用电器消耗的电能为 kW•h；她家现在已经接入
用电器的总功率为3600W，则最多还可以连接 W的用电器同时工作。将铭牌
已模糊的饮水机单独接在该电能表上正常工作3min，电能表指示灯闪烁了160次，则饮
水机的额定功率是 W。三．电功率与电压、电流的关系
15．（2021秋•兴化市期末）2021年底兴化市中小学校教室照明提升改造工程完成，所采
用的LED灯具有节能、环保的特点，某LED防眩灯的额定电压为220V、额定功率为
36W，则该灯的额定电流为 A。与普通白炽灯相比，在达到相同亮度的条件
下，假设LED可以节约85%的电能，则这个LED灯与功率为 W的白炽灯亮度
相当。
四．电功率的计算
16．（2021秋•鼓楼区校级期末）如图所示是通过甲、乙两种规格灯泡的电流随其两端电
压变化的关系图线，若将甲、乙两灯泡并联接在电压为 6V的电源上，则通过乙灯泡的
电流为 A；若将两只相同的甲灯泡串联接在电压为4V的电源上，那么通过灯泡
的电流为 A，每只灯泡的电功率为 W。
17．（2021秋•海州区期末）电阻R 、R 的U﹣I图像如图甲所示，则R ：R ＝ 。
1 2 1 2
将R 、R 接入电源电压不变的电路中，如图乙所示。当只闭合开关 S时，电路的总功
1 2
率为P ；当S和S 都闭合时，电路的总功率为P ，则P ：P ＝ 。
1 1 2 1 2
18．（2021秋•泰兴市期末）某导体两端的电压为8V，通过它的电流是0.4A，则该导体的
电阻是 ；若导体两端电压为4V，该导体消耗的电功率为 W。
Ω19．（2021秋•海陵区期末）如图，甲、乙为两只相同电表，当闭合S 、S 时，甲、乙两
1 2
表示数之比为4：3，则两表均为 表，两电阻大小之比R ：R 为 ，电
1 2
路总功率为P ，同时更换两电表种类，调整开关状态，使两表均有正常示数，此时
1
R 、R 的连接方式是 ，电路总功率为P ，则P ：P 为 。
1 2 2 1 2
20．（2021秋•仪征市期末）如图甲所示，是小宇“探究定值电阻R 的发热功率P 、滑动
0 0
变阻器R消耗的电功率P 随电流I变化的关系”的实验电路图，电源电压恒为3V，乙
R
图是根据实验得到的数据在同一坐标系中作出的a、b两条图线。根据图像，反映定值
电阻R 的发热功率P 随电流I变化关系的图像是 （选填“a”或“b”），滑动
0 0
变阻器R的最大功率为 W．
21．（2021秋•邗江区期末）仅将一把电热水壶接入图示电能表所在的电路，正常工作
6min，电能表的转盘转过了360r，则电热水壶消耗的电能为 kW•h，电功率为
kW。
22．（2021秋•兴化市期末）如图，甲、乙为两只相同电表，当闭合S ，S 时，甲、乙两
1 2
表示数之比为4：3，则两表均为 表。两电阻大小之比R ：R 为 ，电
1 2
路总功率为P ，同时更换两电表种类，调整开关状态，使两表均有正常示数，此时电路
1
总功率为P ，则P ：P 为 。
2 1 223．（2021秋•邗江区期末）如图甲所示，闭合开关S，调节滑动变阻器的滑片P从最右端
滑至灯正常发光的位置，电流表示数与两电压表示数的关系如图乙所示。则电源电压为
V，灯的额定功率为 W。
24．（2021秋•吴江区期末）如图所示，这是某品牌电热水器的内部简化电路，R 和R 均
1 2
为电热丝，R ＝4R ，其阻值不随温度变化而变化。则当开关S 闭合、开关S 接a时，
1 2 1 2
电热水器处于 （选填“高温”、“中温”或“低温”）挡；中温挡与低温挡的
额定功率之比为 。
五．实验 测量小灯泡的电功率
25．（2021秋•溧阳市期末）小明用如图所示电路测量额定电流为 0.3A的小灯泡的额定功
率，按电路图连接好实物后进行如下操作，请帮他补充完整：
（1）只闭合开关S ，移动变阻器的滑片P，使电流表示数为0.3A；
1
（2）断开S ，闭合S ， ；
1 2
（3）上一步操作中电阻箱示数如图所示，为 ；
（4）小灯泡的额定功率P＝ W。
Ω六．电流的热效应
26．（2021秋•泰兴市期末）夏天常用的电热驱蚊器是利用电流的 效应工作的，与
电灯、电风扇等其它家用电器是 联在电路里的，其发热元件正常工作时的电阻
为8800 ，接在家庭照明电路中，正常工作100s产生的热量是 J。
27．（2021秋•姑苏区校级期末）家用台灯的LED灯泡 （是/不是）利用电流热效
Ω
应工作的，与控制它的开关是 （串/并）联的，在给充电宝充电的过程中，充
电宝相当于 （电源/用电器）。
七．焦耳定律
28．（2021秋•阜宁县期末）实验小组的同学为了探究影响电流产生热量的因素，准备了
两个相同的烧瓶，内装煤油，两个相同的温度计，电阻丝R ＞R 。两电阻连接方式是
1 2
（填“串联”或“并联”）。此方案可探究当通电时间和 一定时，电流产生的
热量跟电阻的关系，闭合开关，通电一段时间后，温度升高较多的是温度计 。
（填“A”或“B”）
29．（2021秋•沭阳县校级期末）如图是焦耳定律的实验装置，其中 R ＝5 ，R ＝R ＝
1 2 3
10 。只闭合S 1 可以探究电流产生热量与 的关系，若电路中的电流 Ω 为0.1A，通
电 Ω10min电阻R
1
产生的热量为 J。闭合S
1
和S
2
，通过R
1
的电流是R
2
的2倍，
左侧U形管内液柱的高度差比右侧更大，这说明 （填“电流”或“电阻”）对
产生热量多少影响更大。30．（2021秋•淮安区期末）如图是探究电流通过导体产生的热量与 关系的实验
装置。实验中用U形管内液面的 反映导体产生热量的多少，通电一段时间后，
容器 （选填“甲”或“乙”）内电阻丝产生的热量较多。
八．焦耳定律的计算及其应用
31．（2021秋•南京期末）如图所示是A、B两定值电阻的U﹣I图像，由图像中信息可
知：R R （选填“＞”、“＝”或“＜”）；若将A、B两电阻并联接在4V电
A B
源的两端，R 和 R 的电功率之比为 ，1min 内电阻 A 产生的热量为
A B
J。
32．（2021秋•姜堰区期末）如图所示，电源电压恒为6V，R 为电阻箱，电动机线圈的电
0
阻为2 ，调节电阻箱R 使其接入电阻为4 ，闭合开关，电动机正常转动，电流表的示
0
数是0.8A，此时电动机两端的电压是 V，100s内电流通过电动机线圈产生的热
Ω Ω
量是 J。33．（2021秋•高邮市期末）现把一个电阻为44 的电炉接入电压为220V的电路中，通电
60s产生的热量为 J；我们连接家庭电路时，要注意检查线路连接处的情况。若
Ω
接触不良，电流通过时会产生更多的热量而引发火灾，这是因为连接处的电阻比接触良
好时 （选填“更大”或“更小”）。
九．测电笔的使用
34 ． （ 2021 秋 • 丹 阳 市 期 末 ） 家 庭 电 路 中 ， 开 关 应 接 在 （ 选
填“火”、“地”或“零”）线上；检修家庭电路时需使用测电笔识别零线和火线，
甲、乙两图中测电笔的使用方法正确的是 （选填“甲”或“乙”）图；图丙为
家庭中常用的接线板，接在两孔和三孔上的用电器是 联的，在使用时，三孔插
座中间上方的插孔应与 （选填“火”、“地”或“零”）线相连。
35．（2021秋•亭湖区期末）如图所示，正确使用测电笔的方法是图 。测电笔的
笔尖金属体接触 线时氖管会发光，此时 （选填“有”或“没有”）电
流经过人体。
一十．插座的构造与工作方式
36．（2021秋•沭阳县校级期末）家里某插座如图所示，其中 号插孔里的金属片
与地线相通，用测电笔辨别火线与零线时，使测电笔发光的是 （选填“火
线”或“零线”）。
一十一．熔断器的作用及保险丝的选择方法37．（2021秋•建湖县期末）如图是研究“短路引起熔丝熔断”的实验，电路熔断器中的
熔丝应该选用熔点 的材料做成，增加一根导线，并将导线接在 两点
间，闭合开关，造成短路，可引起熔丝熔断，除短路之外， 也会引起熔丝熔
断。
