北京市门头沟区 2022-2023 学年九年级上学期期末考试
物 理
考生须知
1.本试卷共8页，五道大题，34道小题，共100分。
2.请将条形码粘贴在答题卡相应位置处。
3.试卷所有答案必须填涂或书写在答题卡上，在试卷上作答无效。请使用2B
铅笔填涂，用黑色字迹签字笔或钢笔作答。
4.考试时间90分钟，试卷满分100分。
一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共30分，每小题
2分）
1. 在国际单位制中，电功的单位是（ ）
A. 焦耳 B. 安培 C. 伏特 D. 欧姆
2. 下列物品中，通常属于导体的是（ ）
A. 塑料布 B. 玻璃板 C. 食盐水 D. 煤油
3. 如图所示的家用电器中，利用电流热效应工作的是（ ）
A. 电风扇
B. 电热水壶C. 电冰箱
D. 电视机
4. 如图所示的滑动变阻器的四种接法中，其中滑片P向右滑动，能使连入电路的电阻变小的是（ ）
A. B. C.
D.
5. 如图所示，用两根绝缘细线，分别将甲、乙两个带不同种电荷的轻质小球悬挂起来，在将乙球慢慢靠近
甲球时，有可能出现的现象是（ ）
A. B. C. D.
6. 在图所示的电路中，闭合开关S后，灯泡L 和L 串联的图是（ ）
1 2
A. B.C. D.
7. 关于安全用电，下列做法中正确的是
A. 在高压线下放风筝 B. 有人触电时应首先切断电源
C. 家用电器电线绝缘皮破损了仍继续使用 D. 用湿布擦拭正在工作的电视机
8. 下列关于电流的说法中正确的是（ ）
A. 只有正电荷的定向移动才能形成电流
的
B. 物理学中规定负电荷 定向移动方向为电流的方向
C. 导体容易导电的原因是内部存在大量的自由电荷
D. 绝缘体不容易导电是因为绝缘体中几乎没有电子
9. 图示的电路中，电阻阻值R>R 。闭合开关S后，电阻R 、R 两端的电压分别为U 、U ，通过两个电阻
1 2 1 2 1 2
的电流分别为I、I。下列判断中正确的是（ ）
1 2
.
A I < I B. I > I C. U > U D. U < U
1 2 1 2 1 2 1 2
的
10. 如图所示，能正确测出小灯泡L 两端电压 电路是（ ）
1
A. B.
C. D.
11. 若假想地磁场是由地球内部一块大磁铁产生的，如图所示的四个示意图中，能合理描述这块大磁铁的是
A. B.
C. D.
12. 如图所示电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右移动的过程中，下列判断正
确的是（ ）
A. 电流表示数变小，电压表示数变小
B. 电流表示数变大，电压表示数不变
C. 电流表示数变小，电压表示数变大
D. 电流表示数变大，电压表示数变大
13. 一个10Ω的电阻和一个1000Ω的电阻并联起来使用，其等效电阻的大小是（ ）
A. 小于10Ω B. 大于1000Ω C. 大于10Ω 小于1000Ω D. 无法判断

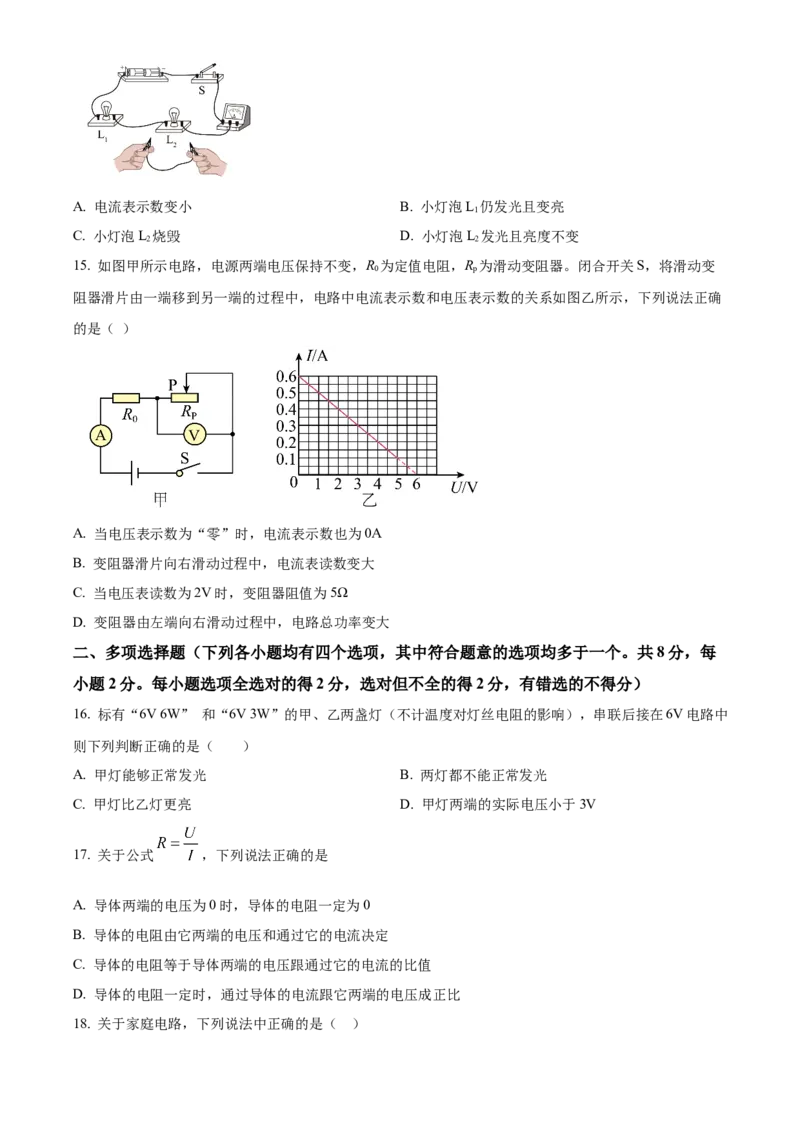

14. 如图所示的电路中，小灯泡L 、L 的额定电压均为2.5V，闭合开关S，小灯泡L 和L 均发光。若把导
1 2 1 2
线接在小灯泡L 的两端，则可能出现的情况是（ ）
2A. 电流表示数变小 B. 小灯泡L 仍发光且变亮
1
C. 小灯泡L 烧毁 D. 小灯泡L 发光且亮度不变
2 2
15. 如图甲所示电路，电源两端电压保持不变，R 为定值电阻，R 为滑动变阻器。闭合开关S，将滑动变
0 p
阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，下列说法正确
的是（ ）
A. 当电压表示数为“零”时，电流表示数也为0A
B. 变阻器滑片向右滑动过程中，电流表读数变大
C. 当电压表读数为2V时，变阻器阻值为5Ω
D. 变阻器由左端向右滑动过程中，电路总功率变大
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共8分，每
小题2分。每小题选项全选对的得2分，选对但不全的得2分，有错选的不得分）
16. 标有“6V 6W” 和“6V 3W”的甲、乙两盏灯（不计温度对灯丝电阻的影响），串联后接在6V电路中
则下列判断正确的是（ ）
A. 甲灯能够正常发光 B. 两灯都不能正常发光
C. 甲灯比乙灯更亮 D. 甲灯两端的实际电压小于3V
17. 关于公式 ，下列说法正确的是
A. 导体两端的电压为0时，导体的电阻一定为0
B. 导体的电阻由它两端的电压和通过它的电流决定
C. 导体的电阻等于导体两端的电压跟通过它的电流的比值
D. 导体的电阻一定时，通过导体的电流跟它两端的电压成正比
18. 关于家庭电路，下列说法中正确的是（ ）A. 我国家庭电路的电压值是220V
B. 电能表是测量家庭电路中消耗电能多少的仪表
C. 在家庭电路中，同时工作的用电器越多，总电阻越大
D. 在家庭电路中空气开关“跳闸”，一定是由于发生了短路造成的

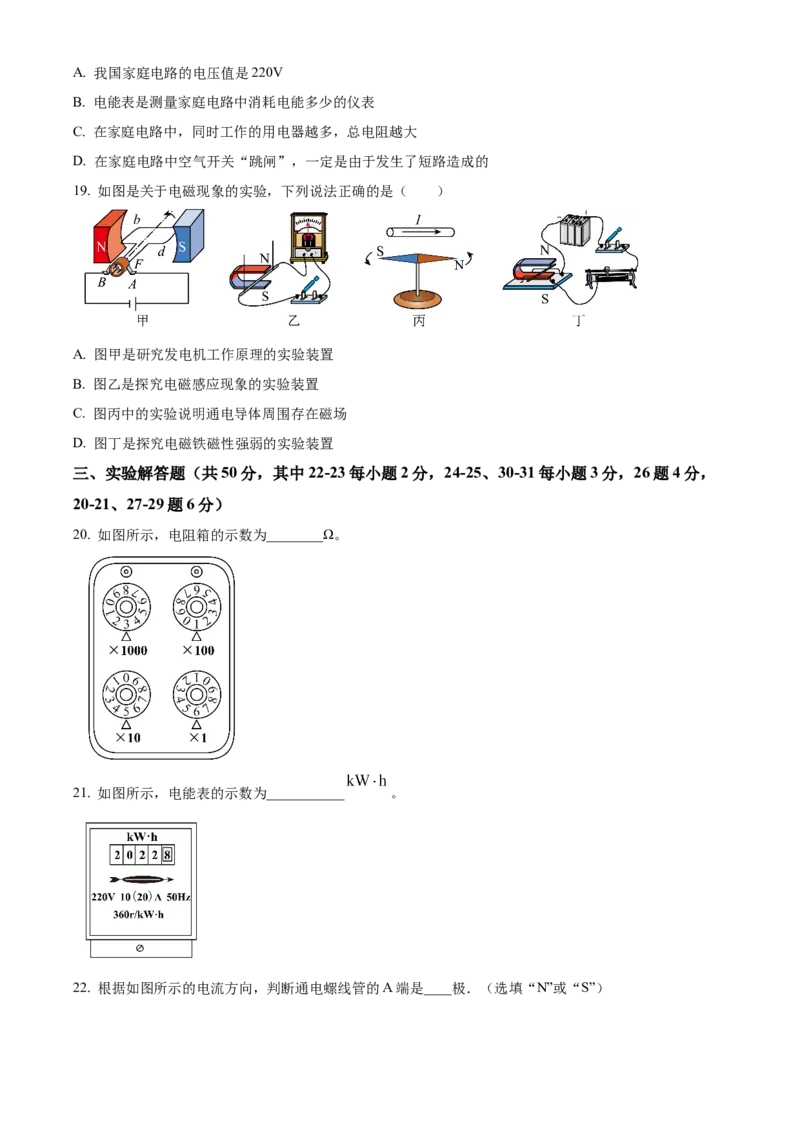

19. 如图是关于电磁现象的实验，下列说法正确的是（ ）
A. 图甲是研究发电机工作原理的实验装置
B. 图乙是探究电磁感应现象的实验装置
C. 图丙中的实验说明通电导体周围存在磁场
D. 图丁是探究电磁铁磁性强弱的实验装置
三、实验解答题（共50分，其中22-23每小题2分，24-25、30-31每小题3分，26题4分，
20-21、27-29题6分）
20. 如图所示，电阻箱的示数为________Ω。
21. 如图所示，电能表的示数为___________ 。

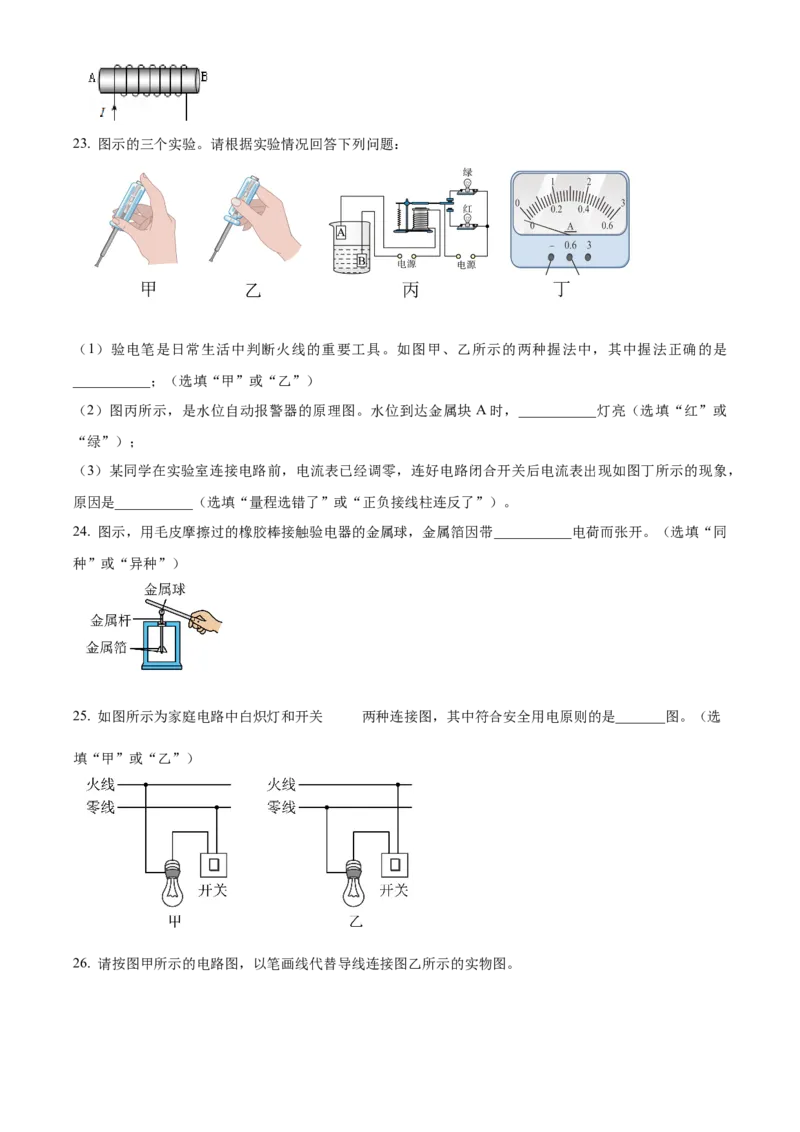

22. 根据如图所示的电流方向，判断通电螺线管的A端是____极．（选填“N”或“S”）23. 图示的三个实验。请根据实验情况回答下列问题：
（1）验电笔是日常生活中判断火线的重要工具。如图甲、乙所示的两种握法中，其中握法正确的是
___________；（选填“甲”或“乙”）
（2）图丙所示，是水位自动报警器的原理图。水位到达金属块 A时，___________灯亮（选填“红”或
“绿”）；
（3）某同学在实验室连接电路前，电流表已经调零，连好电路闭合开关后电流表出现如图丁所示的现象，
原因是___________（选填“量程选错了”或“正负接线柱连反了”）。
24. 图示，用毛皮摩擦过的橡胶棒接触验电器的金属球，金属箔因带___________电荷而张开。（选填“同
种”或“异种”）
的
25. 如图所示为家庭电路中白炽灯和开关 两种连接图，其中符合安全用电原则的是_______图。（选
填“甲”或“乙”）

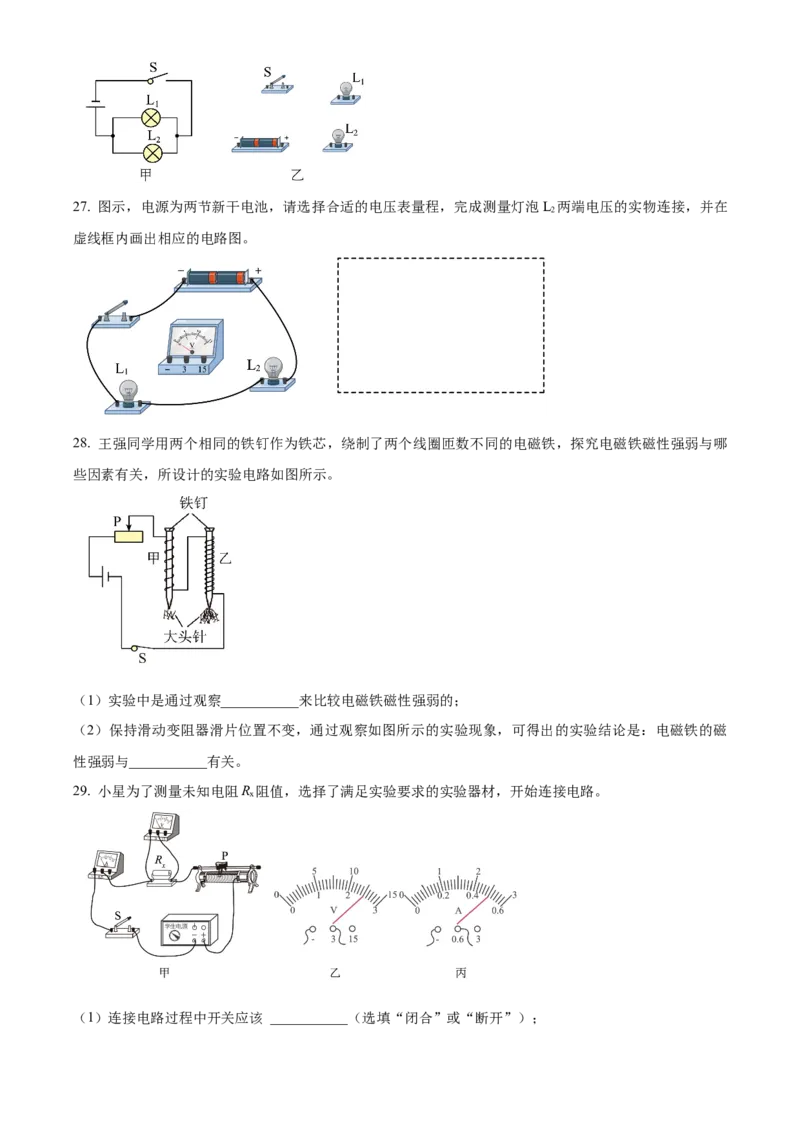

26. 请按图甲所示的电路图，以笔画线代替导线连接图乙所示的实物图。27. 图示，电源为两节新干电池，请选择合适的电压表量程，完成测量灯泡L 两端电压的实物连接，并在
2
虚线框内画出相应的电路图。
28. 王强同学用两个相同的铁钉作为铁芯，绕制了两个线圈匝数不同的电磁铁，探究电磁铁磁性强弱与哪
些因素有关，所设计的实验电路如图所示。
（1）实验中是通过观察___________来比较电磁铁磁性强弱的；
（2）保持滑动变阻器滑片位置不变，通过观察如图所示的实验现象，可得出的实验结论是：电磁铁的磁
性强弱与___________有关。
29. 小星为了测量未知电阻R 阻值，选择了满足实验要求的实验器材，开始连接电路。
x
（1）连接电路过程中开关应该 ___________（选填“闭合”或“断开”）；（2）连接电路过程中滑动变阻器滑片应置于最___________端（选填“左”或“右”）；
（3）连接好的实验电路如图甲所示。闭合开关S，滑动变阻器滑片P滑动到某一位置时，电压表、电流表
的示数如图乙、丙所示。请你计算出电阻R 的阻值为___________。
x

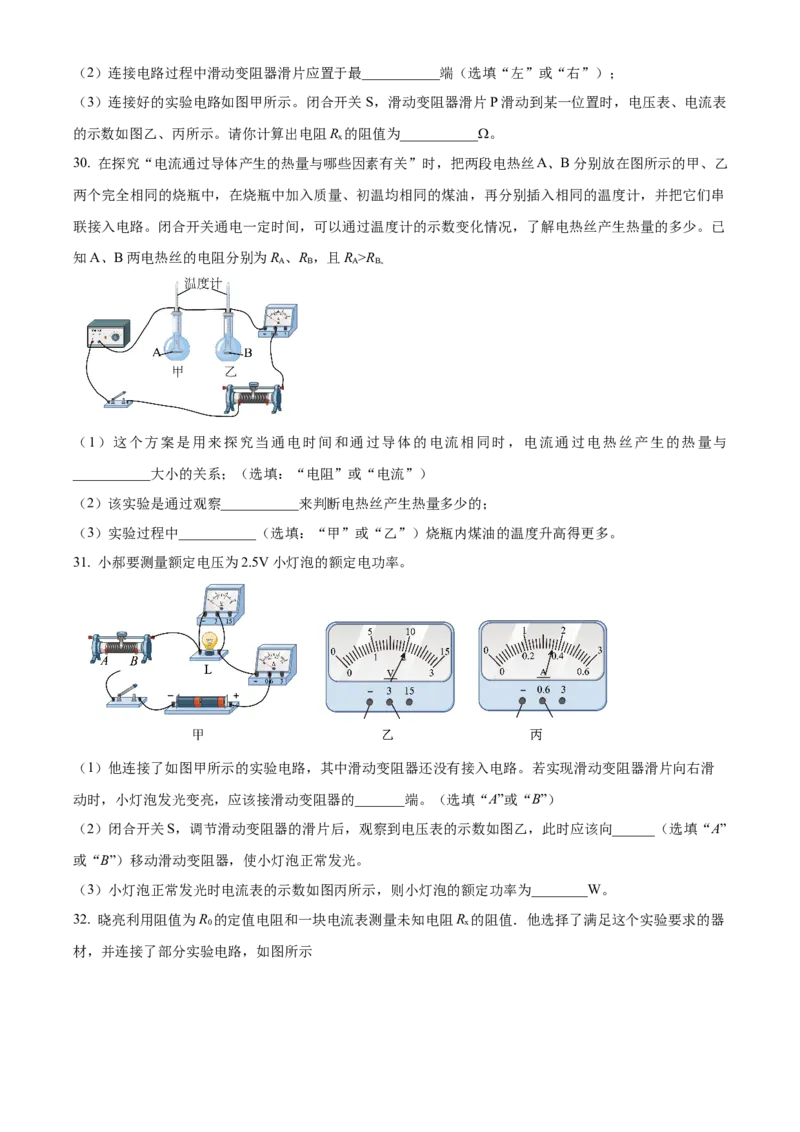

30. 在探究“电流通过导体产生的热量与哪些因素有关”时，把两段电热丝A、B分别放在图所示的甲、乙
两个完全相同的烧瓶中，在烧瓶中加入质量、初温均相同的煤油，再分别插入相同的温度计，并把它们串
联接入电路。闭合开关通电一定时间，可以通过温度计的示数变化情况，了解电热丝产生热量的多少。已
知A、B两电热丝的电阻分别为R 、R ，且R >R
A B A B。
（1）这个方案是用来探究当通电时间和通过导体的电流相同时，电流通过电热丝产生的热量与
___________大小的关系；（选填：“电阻”或“电流”）
（2）该实验是通过观察___________来判断电热丝产生热量多少的；
（3）实验过程中___________（选填：“甲”或“乙”）烧瓶内煤油的温度升高得更多。
31. 小郝要测量额定电压为2.5V小灯泡的额定电功率。
（1）他连接了如图甲所示的实验电路，其中滑动变阻器还没有接入电路。若实现滑动变阻器滑片向右滑
动时，小灯泡发光变亮，应该接滑动变阻器的_______端。（选填“A”或“B”）
（2）闭合开关S，调节滑动变阻器的滑片后，观察到电压表的示数如图乙，此时应该向______（选填“A”
或“B”）移动滑动变阻器，使小灯泡正常发光。
（3）小灯泡正常发光时电流表的示数如图丙所示，则小灯泡的额定功率为________W。

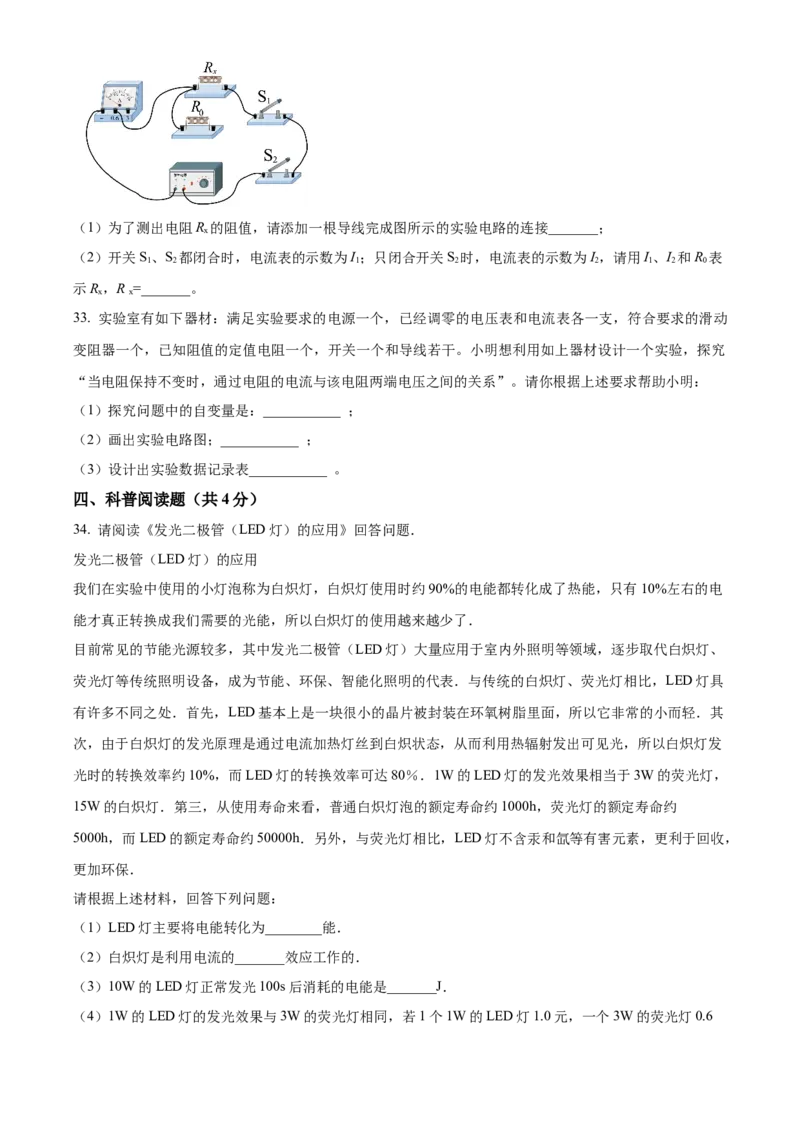

32. 晓亮利用阻值为R 的定值电阻和一块电流表测量未知电阻R 的阻值．他选择了满足这个实验要求的器
0 x
材，并连接了部分实验电路，如图所示（1）为了测出电阻R 的阻值，请添加一根导线完成图所示的实验电路的连接_______；
x
（2）开关S、S 都闭合时，电流表的示数为I；只闭合开关S 时，电流表的示数为I，请用I、I 和R 表
1 2 1 2 2 1 2 0
示R，R =_______。
x x
33. 实验室有如下器材：满足实验要求的电源一个，已经调零的电压表和电流表各一支，符合要求的滑动
变阻器一个，已知阻值的定值电阻一个，开关一个和导线若干。小明想利用如上器材设计一个实验，探究
“当电阻保持不变时，通过电阻的电流与该电阻两端电压之间的关系”。请你根据上述要求帮助小明：
（1）探究问题中的自变量是：___________ ；
（2）画出实验电路图；___________ ；
（3）设计出实验数据记录表___________ 。
四、科普阅读题（共4分）
34. 请阅读《发光二极管（LED灯）的应用》回答问题．
发光二极管（LED灯）的应用
我们在实验中使用的小灯泡称为白炽灯，白炽灯使用时约90%的电能都转化成了热能，只有10%左右的电
能才真正转换成我们需要的光能，所以白炽灯的使用越来越少了．
目前常见的节能光源较多，其中发光二极管（LED灯）大量应用于室内外照明等领域，逐步取代白炽灯、
荧光灯等传统照明设备，成为节能、环保、智能化照明的代表．与传统的白炽灯、荧光灯相比，LED灯具
有许多不同之处．首先，LED基本上是一块很小的晶片被封装在环氧树脂里面，所以它非常的小而轻．其
次，由于白炽灯的发光原理是通过电流加热灯丝到白炽状态，从而利用热辐射发出可见光，所以白炽灯发
光时的转换效率约10%，而LED灯的转换效率可达80％．1W的LED灯的发光效果相当于3W的荧光灯，
15W的白炽灯．第三，从使用寿命来看，普通白炽灯泡的额定寿命约1000h，荧光灯的额定寿命约
5000h，而LED的额定寿命约50000h．另外，与荧光灯相比，LED灯不含汞和氙等有害元素，更利于回收，
更加环保．
请根据上述材料，回答下列问题：
（1）LED灯主要将电能转化为________能．
（2）白炽灯是利用电流的_______效应工作的．
（3）10W的LED灯正常发光100s后消耗的电能是_______J．
（4）1W的LED灯的发光效果与3W的荧光灯相同，若1个1W的LED灯1.0元，一个3W的荧光灯0.6元，按额定寿命计算，通过具体数据说明购买哪种灯更合算_____？
五、计算题（共8分， 33小题4分，34小题4分）

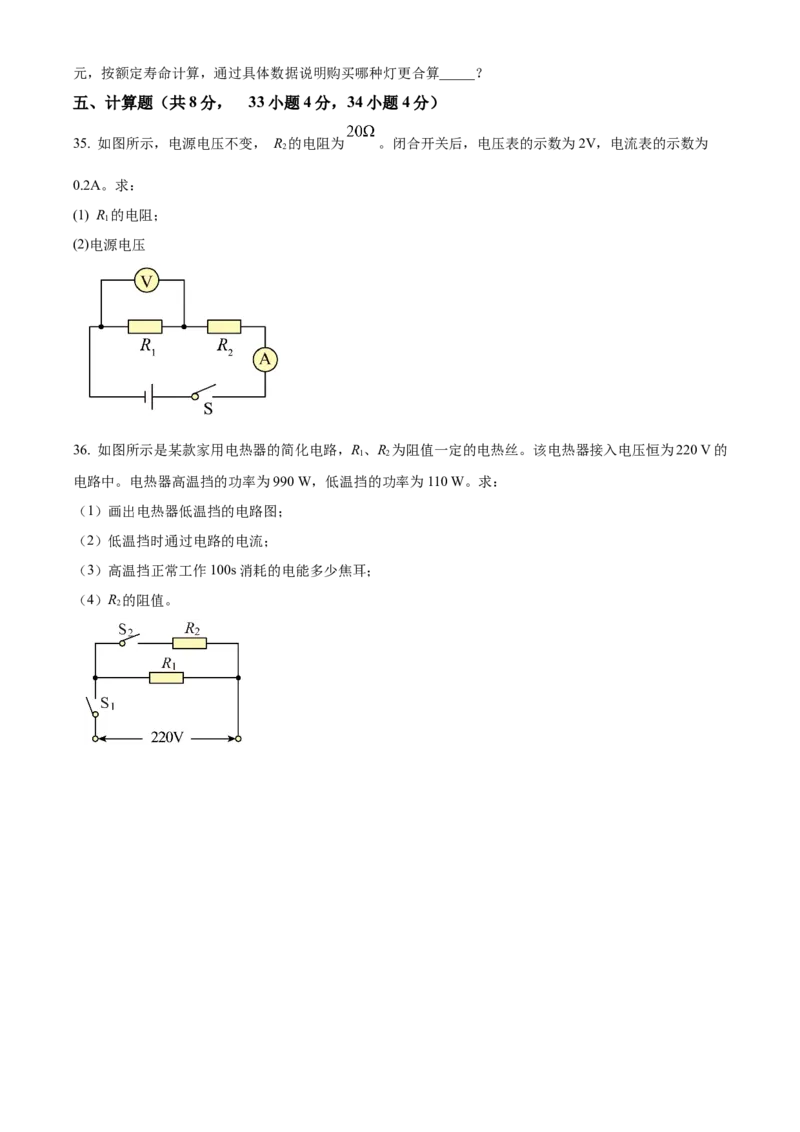

35. 如图所示，电源电压不变， R 的电阻为 。闭合开关后，电压表的示数为2V，电流表的示数为
2
0.2A。求：
(1) R 的电阻；
1
(2)电源电压 。
36. 如图所示是某款家用电热器的简化电路，R、R 为阻值一定的电热丝。该电热器接入电压恒为220 V的
1 2
电路中。电热器高温挡的功率为990 W，低温挡的功率为110 W。求：
（1）画出电热器低温挡的电路图；
（2）低温挡时通过电路的电流；
（3）高温挡正常工作100s消耗的电能多少焦耳；
（4）R 的阻值。
