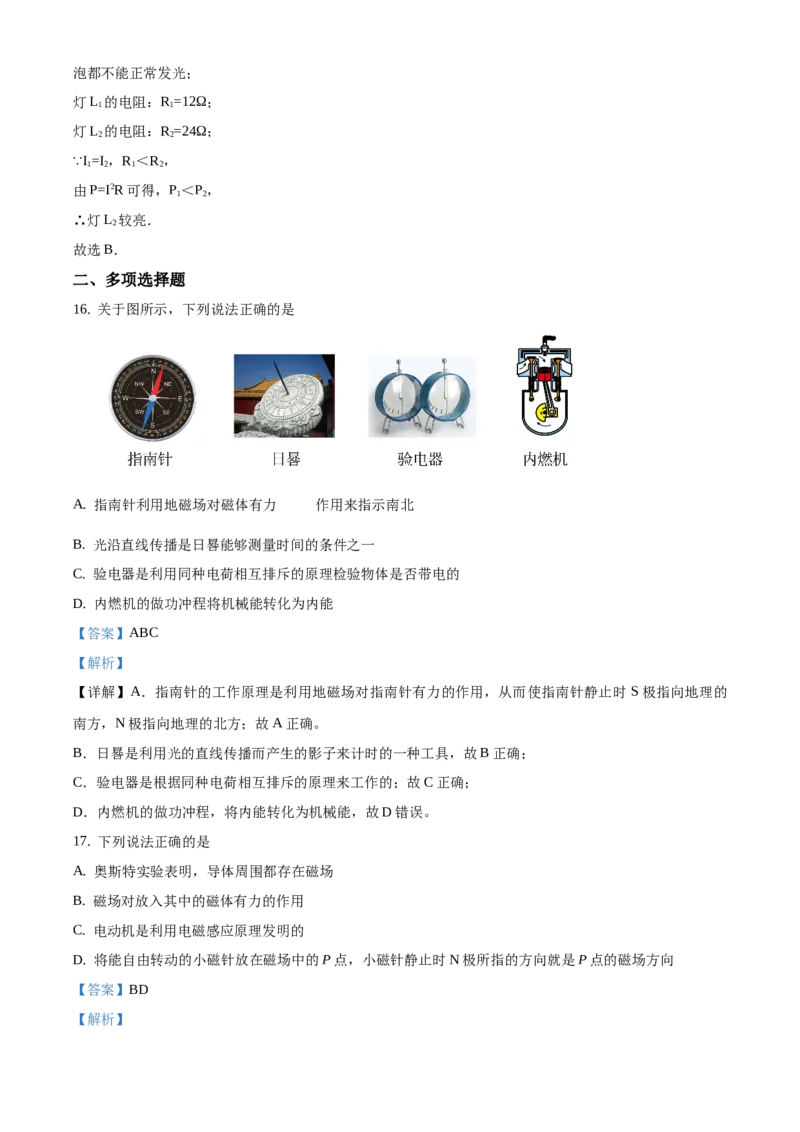

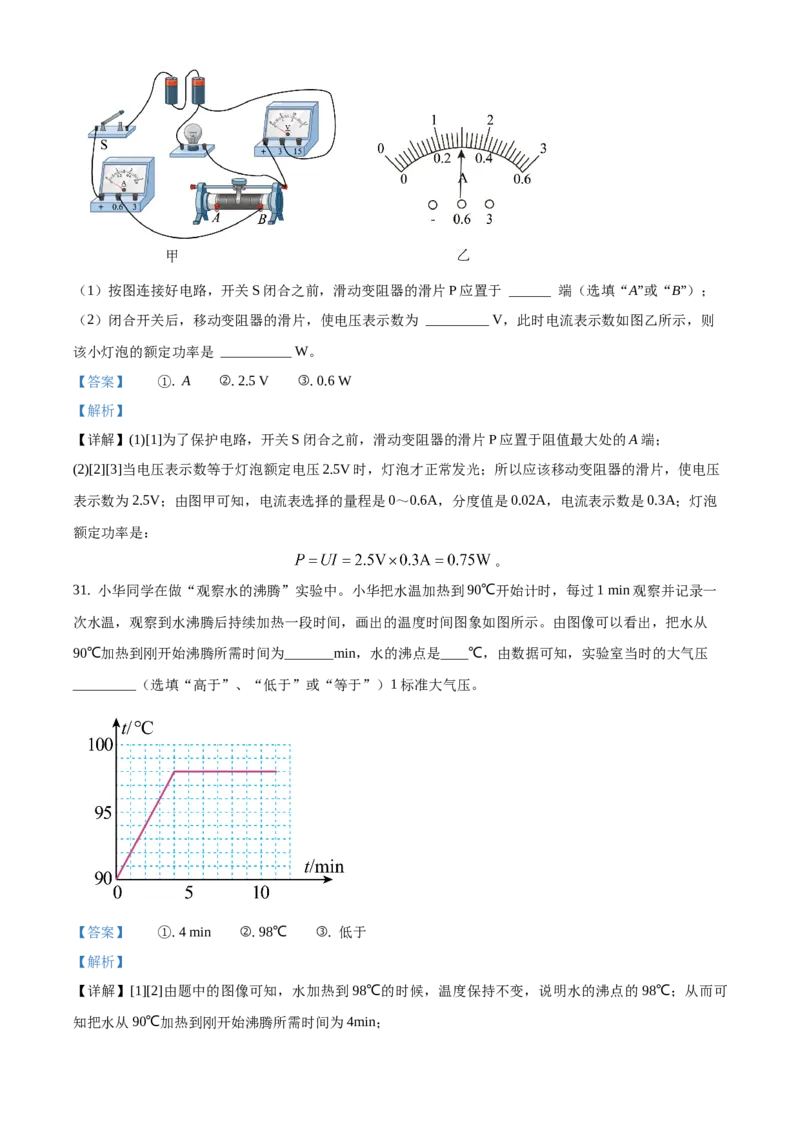

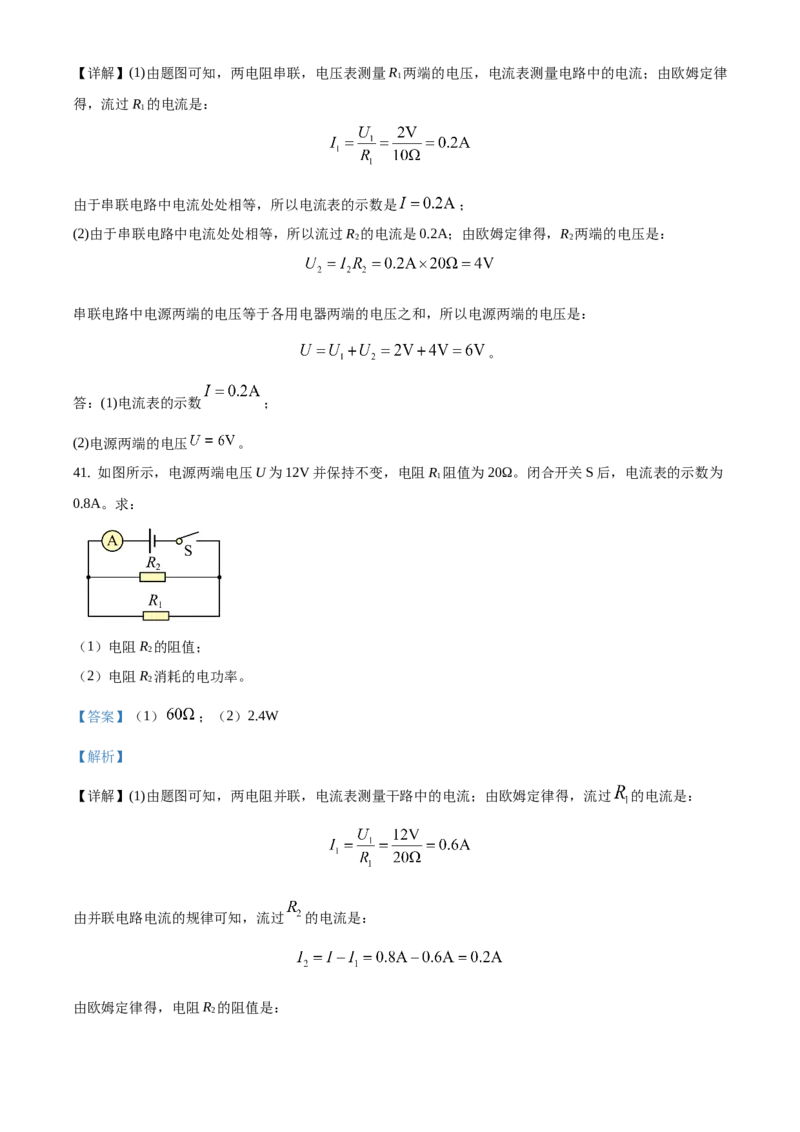

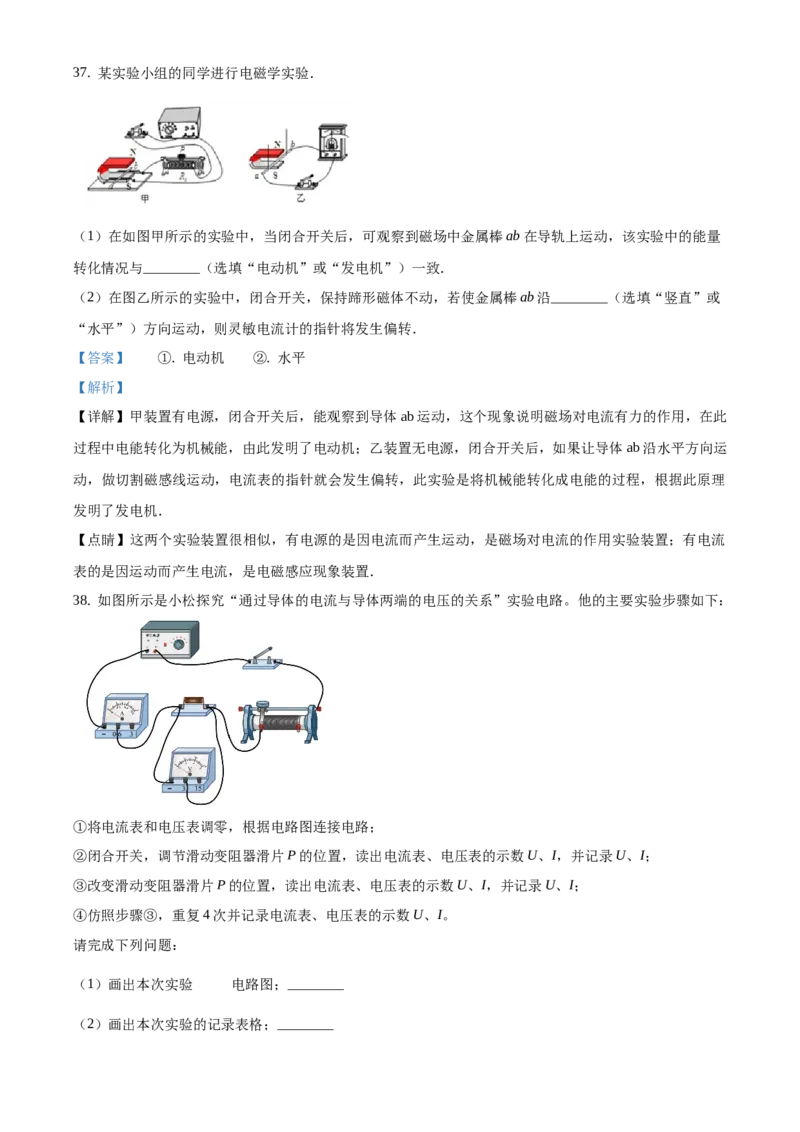

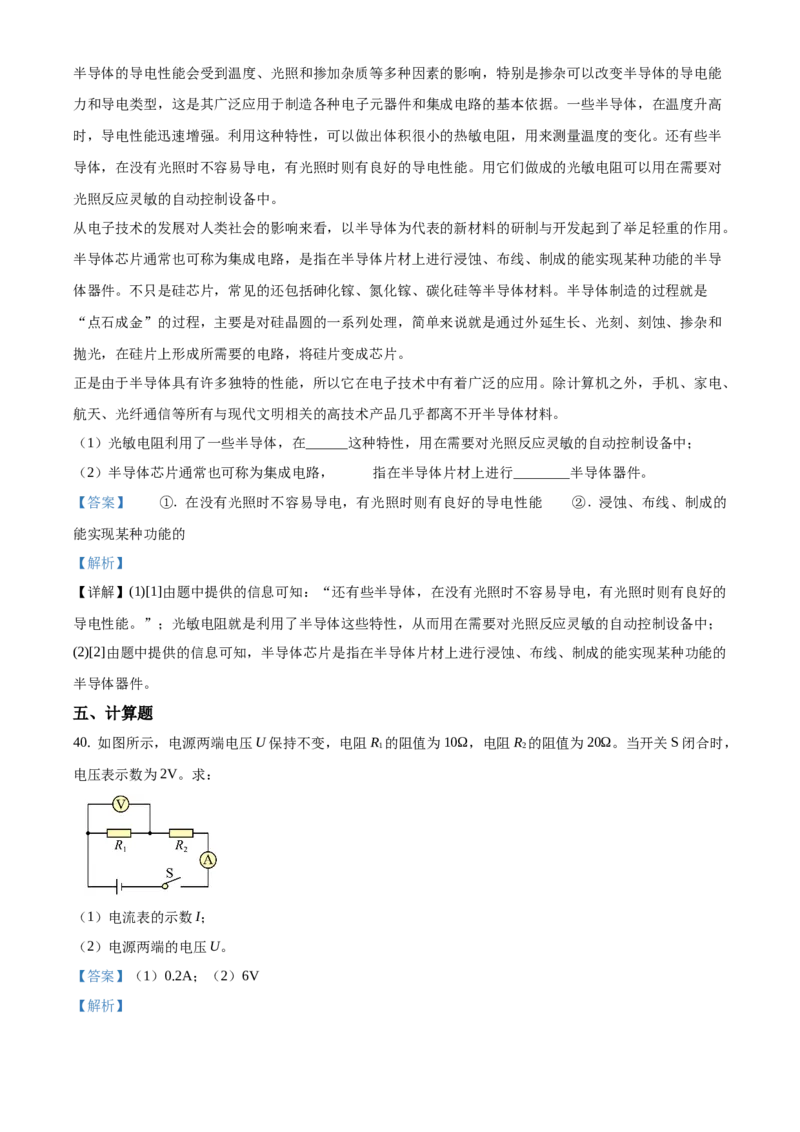

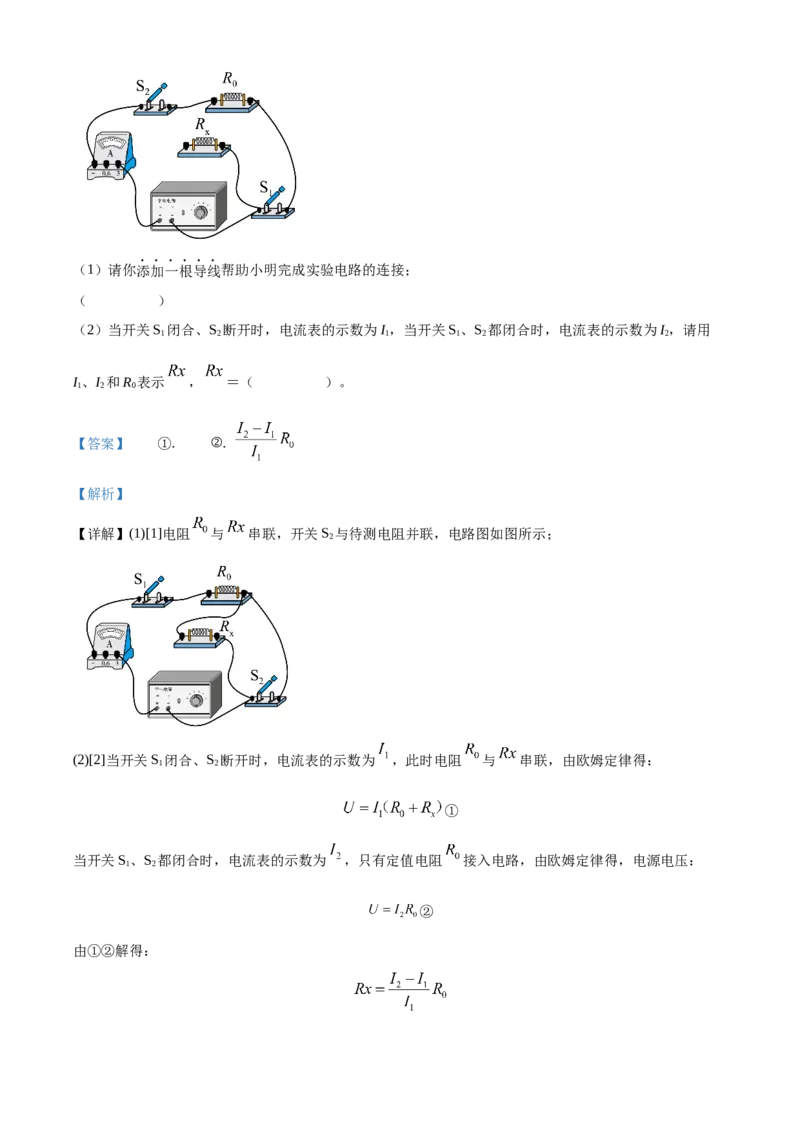

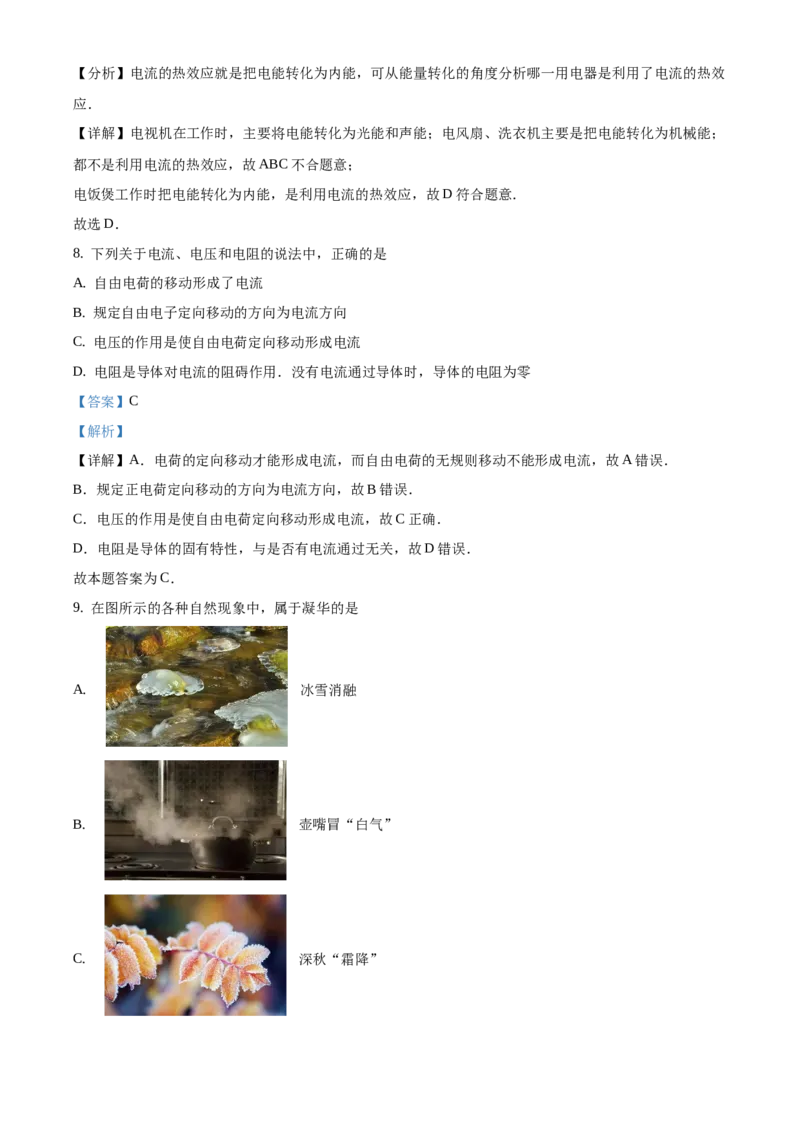

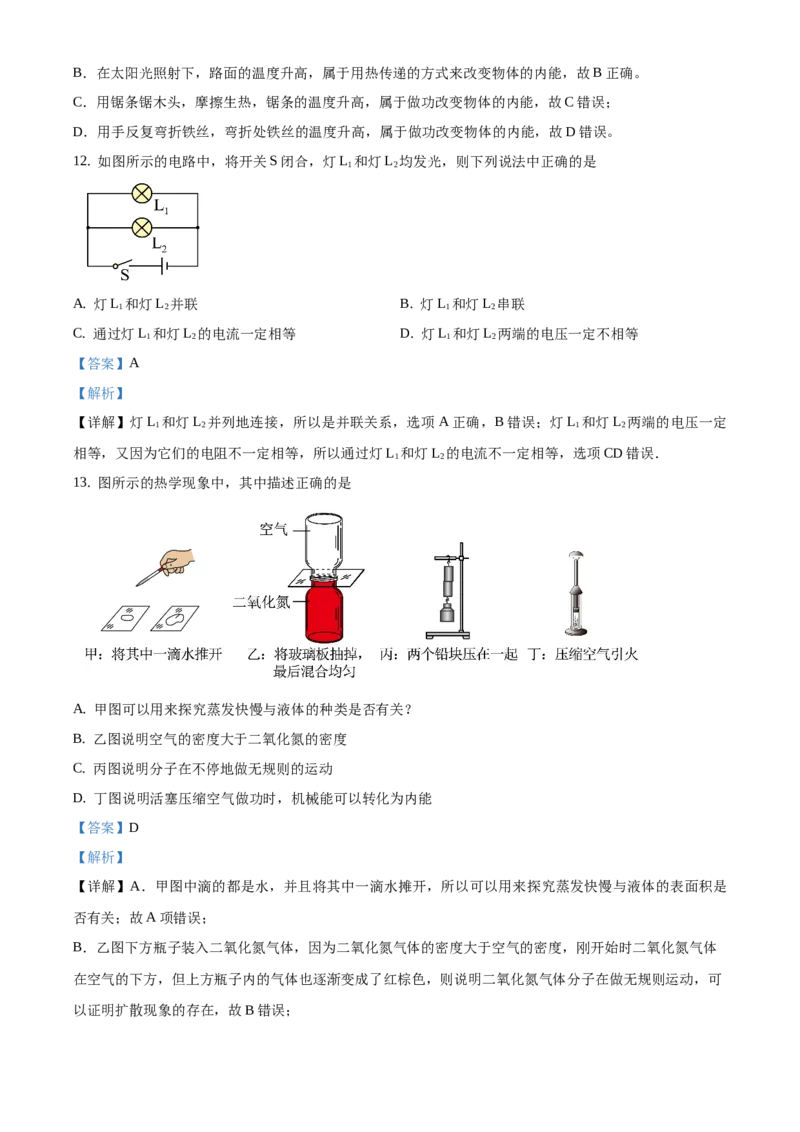

门头沟区 2019—2020 学年度第一学期期末调研试卷九年级物理 一、单项选择题 1. 下列哪个物理量的单位是以科学家安培的名字命名的 A. 电阻 B. 电压 C. 电流 D. 电功 【答案】C 【解析】 【详解】电流的单位是安培，是以科学家安培的名字命名的，故选C。 2. 下列能源中，属于可再生能源的是 A. 石油 B. 风能 C. 煤炭 D. 天然气 【答案】B 【解析】 【详解】石油、煤炭和天然气都是不可再生的能源，用一次后就不能再生了，而风能是可再生的能源，是 可以持续使用的，故B是正确的． 3. 如图所示的物品中，通常情况下属于导体的是（ ） A. 陶瓷盘 B. 不锈钢锅 C. 玻璃杯 D. 木铲 【答案】B 【解析】 【详解】物理学中将容易导电的物体称为导体，将不容易导电的物体称为绝缘体，陶瓷、玻璃、木块不容 易导电，是绝缘体，不锈钢有自由电子，容易导电，是导体，故ACD不符合题意，B符合题意。 故选B。 4. 图所示的四种现象中，属于光的反射现象的是A. 手在墙上形成手影 B. 铅笔好像在水面处折断了 C. 树荫下形成圆形光斑 D. 山在水中形成“倒影” 【答案】D 【解析】 【详解】A．沿直线传播的光被不透明的手挡住，在后面的墙上光照不到的地方形成手影，手影是由光的 直线传播形成的；故A项不符合题意； B．插入水中的铅笔好像弯折了，这是铅笔反射的光经过水面时发生了折射形成的；故B项不符合题意； C．树荫下形成圆形光斑是小孔成像，是由于光的直线传播形成的，故C项不符合题意； D．水面相当于平面镜，山在水中形成“倒影”是由光的反射形成的，D项符合题意； 5. 在图所示的电路中，开关闭合后，灯泡L、L 的连接方式属于并联的是 1 2 A. B.C. D. 【答案】C 【解析】 【详解】由题图可知，选项ABD的图中闭合开关后，两灯泡串联，属于串联电路；选项C的图中电流有 两条流通路径，属于并联电路。故选C。 6. 下列措施中，能使蒸发减慢的是 A. 用吹风机吹头发 B. 把盛有酒精的瓶子盖严 C. 把湿衣服晾在通风向阳处 D. 将地上的积水向周围摊开 【答案】B 【解析】 【详解】A．用电吹风给头发吹风，可以增大液体表面的空气流动速度，且提高了温度，使蒸发加快，故 A项不符合题意； B．把盛有酒精的瓶口盖严，可以减小液体的表面积并控制上方空气流动，使蒸发减慢，故B项符合题意； C．把湿衣服晾在通风向阳处，既可以升高液体的温度，也可以增大液体表面的空气流动速度，使蒸发加 快，故C项不符合题意； D．将地面上的积水向周围扫开，可以增大液体表面积，使蒸发加快，故D项不符合题意； 7. 下列用电器利用电流的热效应工作的是（ ） A. 电视机 B. 电风扇 C. 洗衣机 D. 电饭煲 【答案】D 【解析】【分析】电流的热效应就是把电能转化为内能，可从能量转化的角度分析哪一用电器是利用了电流的热效 应． 【详解】电视机在工作时，主要将电能转化为光能和声能；电风扇、洗衣机主要是把电能转化为机械能； 都不是利用电流的热效应，故ABC不合题意； 电饭煲工作时把电能转化为内能，是利用电流的热效应，故D符合题意． 故选D． 8. 下列关于电流、电压和电阻的说法中，正确的是 A. 自由电荷的移动形成了电流 B. 规定自由电子定向移动的方向为电流方向 C. 电压的作用是使自由电荷定向移动形成电流 D. 电阻是导体对电流的阻碍作用．没有电流通过导体时，导体的电阻为零 【答案】C 【解析】 【详解】A．电荷的定向移动才能形成电流，而自由电荷的无规则移动不能形成电流，故A错误． B．规定正电荷定向移动的方向为电流方向，故B错误． C．电压的作用是使自由电荷定向移动形成电流，故C正确． D．电阻是导体的固有特性，与是否有电流通过无关，故D错误． 故本题答案为C． 9. 在图所示的各种自然现象中，属于凝华的是 A. 冰雪消融 B. 壶嘴冒“白气” C. 深秋“霜降”D. 湿手烘干 【答案】C 【解析】 【详解】A．冰雪消融，冰变成水，属于熔化现象；故A项不符合题意； B．壶嘴冒“白气”是水蒸气遇冷液化成的小水滴，故B项不符合题意； C．霜是水蒸气遇冷凝华形成的，属于凝华现象，故C符合题意； D．湿手烘干是水汽化成水蒸气，属于汽化现象，故D不符合题意； 10. 关于家庭电路，下列说法正确的是 A. 家庭电路中的插座和电灯都是串联的 B. 我国家庭电路的正常电压值为380V C. 用湿布擦拭正在工作的台灯是安全的 D. 有金属外壳的家用电器，应该接地线 【答案】D 【解析】 【详解】A．为了保证插座上的用电器和电灯都能够正常工作,而且相互之间不影响，家庭电路中的插座和 电灯都是并联的。故A错误。 B．家庭电路的电压是220V，故B错误； C．生活中的水是导体，用湿布擦拭正在工作的台灯易引发触电事故，故C错误； D．家用电器的金属外壳要接地，防止金属外壳漏电，发生触电事故，故D正确。 11. 下列实例中，用热传递的方式来改变物体内能的是 A. 搓搓手，手的温度升高 B. 在太阳光照射下，路面的温度升高 C. 用锯条锯木头，锯条的温度升高 D. 用手反复弯折铁丝，弯折处铁丝的温度升高 【答案】B 【解析】 【详解】A．搓手时，克服摩擦力做功，机械能转化为内能，手的温度升高，属于做功改变物体的内能， 故A错误；B．在太阳光照射下，路面的温度升高，属于用热传递的方式来改变物体的内能，故B正确。 C．用锯条锯木头，摩擦生热，锯条的温度升高，属于做功改变物体的内能，故C错误； D．用手反复弯折铁丝，弯折处铁丝的温度升高，属于做功改变物体的内能，故D错误。 12. 如图所示的电路中，将开关S闭合，灯L 和灯L 均发光，则下列说法中正确的是 1 2 A. 灯L 和灯L 并联 B. 灯L 和灯L 串联 1 2 1 2 C. 通过灯L 和灯L 的电流一定相等 D. 灯L 和灯L 两端的电压一定不相等 1 2 1 2 【答案】A 【解析】 【详解】灯L 和灯L 并列地连接，所以是并联关系，选项A正确，B错误；灯L 和灯L 两端的电压一定 1 2 1 2 相等，又因为它们的电阻不一定相等，所以通过灯L 和灯L 的电流不一定相等，选项CD错误． 1 2 13. 图所示的热学现象中，其中描述正确的是 A. 甲图可以用来探究蒸发快慢与液体的种类是否有关？ B. 乙图说明空气的密度大于二氧化氮的密度 C. 丙图说明分子在不停地做无规则的运动 D. 丁图说明活塞压缩空气做功时，机械能可以转化为内能 【答案】D 【解析】 【详解】A．甲图中滴的都是水，并且将其中一滴水摊开，所以可以用来探究蒸发快慢与液体的表面积是 否有关；故A项错误； B．乙图下方瓶子装入二氧化氮气体，因为二氧化氮气体的密度大于空气的密度，刚开始时二氧化氮气体 在空气的下方，但上方瓶子内的气体也逐渐变成了红棕色，则说明二氧化氮气体分子在做无规则运动，可 以证明扩散现象的存在，故B错误；C．组成物质的分子间存在相互作用的引力，两块表面干净的光滑铅块压紧后，它们会结合在一起，并能 在下面吊起一个砝码，证明了物体的分子间有引力，故C错误； D．当用力压活塞时，活塞压缩玻璃筒内的空气，对空气做功，空气的内能增加，温度升高，当达到乙醚 着火点时，筒内棉花就会燃烧起来。此实验说明了外界对物体做功，物体的内能增加；机械能可以转化为 内能；故D正确； 14. 如图所示的电路中，电源两端电压保持不变．开关S闭合，灯L正常发光，将滑动变阻器的滑片P向 右滑动，则下列说法中正确的是 （ ） A. 电压表的示数变大，灯L变亮 B. 电压表的示数变小，灯L变暗 C. 电流表的示数变大，灯L变暗 D. 电流表的示数变小，灯L变亮 【答案】B 【解析】 【详解】将滑动变阻器的滑片P向右滑动时，接入电路的电阻变大，电路的总电阻变大；根据 I=U/R可知， 电路中的电流变小，即电流表的示数变小；根据U=IR可知，灯泡两端的电压变小，由P=UI可知，灯泡的 实际功率变小，故灯泡变暗，故选B． 15. 把标有“12V 12W”的灯L 和“12V 6W”的灯L 串联起来接在电源电压为12V的电路中，正确的说 1 2 法是 A. L 、L 两灯均能正常发光 B. L 、L 两灯均不能正常发光，但L 为较亮 1 2 1 2 2 C. L 、L 两端均不能正常发光，但L 灯较亮 D. 把电源电压提高到24伏，L、L 两灯都能正常发 1 2 1 1 2 光 【答案】B 【解析】 【详解】串联电路起分压作用，用电器只有在额定电压下才能正常工作；两灯串联在电路中时，电流一定 相等，先根据 求出两灯泡的电阻，然后根据P=I2R判断灯泡的亮度．因为两个灯泡的额定电压都 是12V，因此将两个灯泡串连接在电源电压为12V的电路中，则两个灯泡分得的电压都小于12V，故两灯泡都不能正常发光； 灯L 的电阻：R =12Ω； 1 1 灯L 的电阻：R =24Ω； 2 2 ∵I =I ，R ＜R ， 1 2 1 2 由P=I2R可得，P＜P， 1 2 ∴灯L 较亮． 2 故选B． 二、多项选择题 16. 关于图所示，下列说法正确的是 的 A. 指南针利用地磁场对磁体有力 作用来指示南北 B. 光沿直线传播是日晷能够测量时间的条件之一 C. 验电器是利用同种电荷相互排斥的原理检验物体是否带电的 D. 内燃机的做功冲程将机械能转化为内能 【答案】ABC 【解析】 【详解】A．指南针的工作原理是利用地磁场对指南针有力的作用，从而使指南针静止时S极指向地理的 南方，N极指向地理的北方；故A正确。 B．日晷是利用光的直线传播而产生的影子来计时的一种工具，故B正确； C．验电器是根据同种电荷相互排斥的原理来工作的；故C正确； D．内燃机的做功冲程，将内能转化为机械能，故D错误。 17. 下列说法正确的是 A. 奥斯特实验表明，导体周围都存在磁场 B. 磁场对放入其中的磁体有力的作用 C. 电动机是利用电磁感应原理发明的 D. 将能自由转动的小磁针放在磁场中的P点，小磁针静止时N极所指的方向就是P点的磁场方向 【答案】BD 【解析】【分析】 【详解】A．奥斯特实验表明，通电导体周围存在磁场，故A错误； B．磁场的基本性质是对放入其中的磁体有力的作用，故B正确； C．电动机是利用通电线圈在磁场中受力转动的原理来工作的，它是把电能转化为机械能的装置。故C错 误； D．小磁针静止时N极所指的方向就是该点磁场的方向；所以将能自由转动的小磁针放在磁场中的P点， 小磁针静止时N极所指的方向就是P点磁场的方向，故D正确。 18. 下列说法正确的是 A. 一杯水的比热容比一桶水的比热容小 B. 物体吸收热量，温度一定升高，内能一定增加 C. 质量相同的不同种类燃料完全燃烧时，放出热量越多的燃料热值越大 D. 扩散现象表明，物质的分子都在不停地做无规则运动 【答案】CD 【解析】 【分析】 【详解】A．比热容是物质的一种特性，不管是一桶水还是一杯水，都是水，物质的种类、状态没有改变， 所以比热容相同。故A错误； B．晶体熔化时吸收吸热，但温度保持不变，故B错误； C．热值是质量为1kg的燃料完全燃烧时所释放出的热量；相同质量的不同燃料完全燃烧时，放出热量越 多的燃料，其热值越大，故C正确； D．扩散现象表明一切物质的分子都在不停地做无规则运动。故D正确。 19. 下列说法正确的是 A. 光在真空中的传播速度大约是3×108m/s B. 近视镜是利用凹透镜对光线有会聚作用矫正视力的 C. 镜面反射遵守光的反射定律，漫反射不遵守光的反射定律 D. 一束阳光经过三棱镜折射后发生色散，说明阳光是由各种色光组成的 【答案】AD 【解析】 【分析】 【详解】A．光在真空中的传播速度大约是 ；故A正确； B．近视是因为晶状体曲度过大，折光能力太强，从而使像成在视网膜前面，利用凹透镜对光线的发散作 用可对近视眼进行矫正，故B错误；C．无论镜面反射还是漫反射都遵守光的反射定律，故C错误； D．一束阳光经过三棱镜折射后会发生色散，即三棱镜把太阳光分解成多种色光；说明阳光是由各种色光 组成的；故D正确。 20. 下列说法正确的是 A. 家庭电路电流过大一定是由于出现短路造成的 B. 电功率越大的用电器正常工作时做功越快 C. 电磁铁磁性的强弱与电流的大小有关 D. 电路两端有电压，在电路中就一定有电流 【答案】BC 【解析】 【分析】 【详解】A．家庭电路中电流过大的原因还有可能是用电器的总功率过大，故A错误； B．电功率是表示用电器做功快慢的物理量，电功率越大的用电器工作时做功越快，故B正确； C．电磁铁的磁性强弱与电流的大小和线圈的匝数有关，故C正确； D．电路中有持续电流的必要条件：有电压且电路是通路，故D错误。 三、作图、实验与探究题 21. 如图所示电阻箱的示数是 ________ Ω。 【答案】6280Ω 【解析】 【详解】由题图知，电阻箱的示数： 22. 如图所示电能表的示数为____________ kWh。【答案】2020.6 kWh 【解析】 【详解】从电能表上可以看出电能表的示数为20206，最后一位是小数，单位是kW•h，故电能表的读数为 2020.6kW•h。 23. 如图所示，体温计的示数为___________ 。 【答案】36.5 【解析】 【分析】 【详解】体温计的分度值为1 ，体温计的示数,36.5 。 24. 如图所示，AO为入射光线，ON为法线．请画出入射光线AO的反射光线。 【答案】 【解析】 【详解】根据光的反射规律，反射光线和入射光线、法线在同一平面内；反射光线和入射光线位于法线的 两侧；反射角等于入射角。故可以利用量角器量出入射角的大小，然后再定出反射角，最后得出反射光线 OB。如图25. 如图所示，根据给出的电流方向，标出通电螺线管的N、S极。 （ ） 【答案】 【解析】 【详解】根据安培定则可知，螺线管的右端是N极，左端是S极，如图： 26. 根据图中给出的入射光线和折射光线，在方框内画出一个适当类型的透镜。 （ ） 【答案】 【解析】【详解】平行于主光轴的光线经凸透镜折射后折射光线通过焦点，应画入凸透镜，如图： 27. 图为茜茜根据实验数据，描绘的某种物质均匀吸热发生熔化过程的图像。 由图像回答下列问题： （1）根据图像可以判断该物质是________；（选填“晶体”或“非晶体”） （2）该物质的熔点是__________℃； （3）当该物质的温度为42℃时，它处于__________态。（选填“固”或“液”） 【答案】 ①. 晶体 ②. 48℃ ③. 固 【解析】 【详解】(1)[1]由题中的图象可知，该物质在熔化过程中，温度保持48℃不变，所以该物质为晶体； (2)[2]由题中的图象可知，该物质在熔化过程中，温度保持48℃不变，该物质的熔点是48℃； (3)[3]物质的温度达到42℃时，还没有达到熔点，还没有熔化，故处于固态。 28. 在探究“平面镜成像特点”的实验中，小明在竖立的玻璃板前放一支点燃的蜡烛A，再取一支未点燃 的蜡烛B放在成像处，如图所示。 （1）蜡烛B要与蜡烛A完全相同，是为了比较像与物的______关系； （2）实验时，他应该在玻璃板_______(选填“A”或“B”)的位置观察蜡烛的像，是由于平面镜所成的像是 __________(选填“虚”或“实”)像；（3）当蜡烛A逐渐远离玻璃板时，物体A像的大小______（选填：“变大”、“不变”或“变小”）。 【答案】 ①. 大小 ②. A ③. 虚像 ④. 不变 【解析】 【详解】(1)[1]在探究“平面镜成像特点”的实验中，选择两支相同的蜡烛便于比较物像大小关系； (2)[2][3]由平面镜成像的特点可知，平面镜所成的像是虚像，所以在玻璃板后面观察的时候看不到像，必 须要玻璃板前面进行观察，即要在A的位置观察蜡烛的像； (3)[4]由平面镜成像的特点可知，像与物的大小相等；与物体到平面镜的距离无关，将蜡烛A逐渐远离玻 璃板时，像的大小不会变化。 29. 为了比较 A、B 两种液体比热容的大小，某实验小组做了如图所示的实验。在两个完全相同的烧杯中， 分别装入 A、B两种液体，用完全相同的酒精灯加热。 （1）在烧杯中装入液体 A、B 时，要控制他们的初温和_______相同； （2）加热相同的时间，是为了液体 A、B吸收的热量_______（选填“相同”或“不相同”）； （3）加热相同时间后，液体 A、B的温度如图所示，这表明液体______________（选填“A”或“B”） 的比热容较大。 【答案】 ①. 质量 ②. 相同 ③. B 【解析】 【详解】(1)[1]要研究两种液体的吸热本领，根据控制变量法，应控制两个试管中所装的A、B两种液体的 初温相同、质量相等； (2)[2]因为加热时间的长短反应液体吸收热量的多少，所以加热相同的时间，是为了液体A、B吸收的热量 相同； (3)[3]根据题图中温度计的示数可知，加热相同时间后（两种液体吸收的热量相同），液体A升高的温度 大于B升高的温度，说明液体B吸热的本领更强，因此液体B的比热容较大。 30. 如图甲所示是为测出额定电压为2.5V的小灯泡的额定功率的实验电路图。（1）按图连接好电路，开关S闭合之前，滑动变阻器的滑片P应置于 ______ 端（选填“A”或“B”）； （2）闭合开关后，移动变阻器的滑片，使电压表示数为 _________ V，此时电流表示数如图乙所示，则 该小灯泡的额定功率是 __________ W。 【答案】 ①. A ②. 2.5 V ③. 0.6 W 【解析】 【详解】(1)[1]为了保护电路，开关S闭合之前，滑动变阻器的滑片P应置于阻值最大处的A端； (2)[2][3]当电压表示数等于灯泡额定电压2.5V时，灯泡才正常发光；所以应该移动变阻器的滑片，使电压 表示数为2.5V；由图甲可知，电流表选择的量程是0～0.6A，分度值是0.02A，电流表示数是0.3A；灯泡 额定功率是： 。 31. 小华同学在做“观察水的沸腾”实验中。小华把水温加热到90℃开始计时，每过1 min观察并记录一 次水温，观察到水沸腾后持续加热一段时间，画出的温度时间图象如图所示。由图像可以看出，把水从 90℃加热到刚开始沸腾所需时间为_______min，水的沸点是____℃，由数据可知，实验室当时的大气压 _________（选填“高于”、“低于”或“等于”）1标准大气压。 【答案】 ①. 4 min ②. 98℃ ③. 低于 【解析】 【详解】[1][2]由题中的图像可知，水加热到98℃的时候，温度保持不变，说明水的沸点的98℃；从而可 知把水从90℃加热到刚开始沸腾所需时间为4min；[3]在1标准大气压下，水的沸点是100℃，但此时水的沸点是98℃，说明实验室当时的大气压低于1标准 大气压下。 32. 小刚探究“凸透镜成像规律”的实验装置如图所示，其中焦距为10cm的凸透镜固定在光具座上50cm 刻度线处，光屏和点燃的蜡烛分别位于凸透镜的两侧。 （1）小刚将蜡烛移至光具座上20cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是 ___________ 的实像；（选填：“放大”、“等大”或“缩小”）； （2）小刚将蜡烛移至光具座上35cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，此现象可说明 ______________ 的成像特点（选填：“照相机”、“幻灯机”或“放大镜”）； （3）小刚将蜡烛移至光具座上45cm刻度线处，小刚从透镜的右侧通过透镜可以看到烛焰 ______ 的像。 （选填：“倒立”或“正立”） 【答案】 ①. 缩小 ②. 幻灯机 ③. 正立 【解析】 【详解】(1)[1]小刚将蜡烛移至光具座上20cm刻度线处，物距为30cm，物距大于2倍焦距，凸透镜成倒立 缩小的实像，光屏上成清晰的像是缩小的实像； (2)[2]将蜡烛移至光具座上35cm刻度线处，物距为15cm，大于一倍焦距而小于两倍焦距，凸透镜成倒立放 大的实像，幻灯机利用这一原理进行工作； (3)[3]将蜡烛移至光具座上45cm刻度线处，物距为5cm，小于一倍焦距，此时凸透镜成正立放大的虚像。 33. 小岩利用“伏安法”测量未知电阻R 的阻值。 x（1）小岩选择了满足实验要求的实验器材，连接的实验电路如图1所示，要求滑动变阻器的滑片P向右移 动时，电路中的电流变大，请你添加一条导线将实验电路补充完整； （ ） （2）电路连接正确后，闭合开关S，滑动变阻器滑片P滑动到某一位置时，电压表的示数如图2甲所示， 电流表的示数如图2乙所示，则电压表的示数为________V，电流表的示数为________A，电阻R 的阻值 x 为________。 【答案】 ①. ②. 2.5V ③. 0.5 A ④. 5 【解析】 【详解】(1)[1]由题意可知，要求滑动变阻器的滑片P向右移动时，电路中的电流变大，则滑动变阻器应接 右下接线柱，把滑动变阻器串联接入电路，实物电路图如图所示： (2)[2][3][4]由图2可知,电压表选择的是0～3V量程，对应的分度值为0.1V，此时的示数为2.5V；电流表选 择的是0～0.6A量程，对应的分度值为0.02A，此时的电流为0.5A；由欧姆定律得，待测电阻阻值为： 34. 小刚同学在“探究影响电流产生热量多少的因素”的实验中，使用了如图所示的装置。在两个相同的 烧瓶中装有质量相同、初温相同的煤油，用两段电阻丝（R ＜R ）分别给两个烧瓶中的煤油加热，观察并 A B 记录两个烧瓶中温度计示数的变化情况，就可以对电流产生热量的多少进行比较。请你回答下列问题：（1）小刚同学连接的电路是探究电流产生热量的多少与________是否有关； （2）实验中，某一时刻两个烧瓶中温度计的示数如图所示，由此可知：________瓶中煤油吸收的热量多； 【答案】 ①. 电阻 ②. 乙 【解析】 【详解】(1)[1]题图中两烧瓶内的电阻丝串联，而且电阻丝的阻值R ＜R ,通过的电流和通电时间相同，所 A B 以研究的是电流产生热量的多少跟电阻的大小的关系； (2)[2]甲温度计的示数为63℃，乙温度计的示数为68℃，因为瓶内煤油的质量相同、初温相同，所以乙瓶 中煤油吸收的热量最多。 35. 定值电阻R 和R 串联后，接在电压可调的电源两端，电路中的电流I随电源电压U变化关系的图像如 1 2 图所示．已知R =4Ω，则R =_________Ω． 1 2 【答案】9 【解析】 【详解】定值电阻R 和R 串联后，接在电压可调的电源两端，电路中的电流I随电源电压U变化关系的图 1 2 像如图所示．由图可以求出电路的总电阻是R=U/I=6V/0.5A=12Ω,已知R =3Ω，则R =9Ω． 1 2 36. 小明利用电流表和阻值已知的电阻R 测量电阻Rx的电阻值。他选择了满足实验要求的电源、已调零 0 的电流表，并连接了部分实验电路，如图所示。（1）请你添加一根导线帮助小明完成实验电路的连接； （ ） （2）当开关S 闭合、S 断开时，电流表的示数为I，当开关S、S 都闭合时，电流表的示数为I，请用 1 2 1 1 2 2 I、I 和R 表示 ， ＝（ ）。 1 2 0 【答案】 ①. ②. 【解析】 【详解】(1)[1]电阻 与 串联，开关S 与待测电阻并联，电路图如图所示； 2 (2)[2]当开关S 闭合、S 断开时，电流表的示数为 ，此时电阻 与 串联，由欧姆定律得： 1 2 ① 当开关S、S 都闭合时，电流表的示数为 ，只有定值电阻 接入电路，由欧姆定律得，电源电压： 1 2 ② 由①②解得：37. 某实验小组的同学进行电磁学实验． （1）在如图甲所示的实验中，当闭合开关后，可观察到磁场中金属棒ab在导轨上运动，该实验中的能量 转化情况与________（选填“电动机”或“发电机”）一致． （2）在图乙所示的实验中，闭合开关，保持蹄形磁体不动，若使金属棒ab沿________（选填“竖直”或 “水平”）方向运动，则灵敏电流计的指针将发生偏转． 【答案】 ①. 电动机 ②. 水平 【解析】 【详解】甲装置有电源，闭合开关后，能观察到导体ab运动，这个现象说明磁场对电流有力的作用，在此 过程中电能转化为机械能，由此发明了电动机；乙装置无电源，闭合开关后，如果让导体ab沿水平方向运 动，做切割磁感线运动，电流表的指针就会发生偏转，此实验是将机械能转化成电能的过程，根据此原理 发明了发电机． 【点睛】这两个实验装置很相似，有电源的是因电流而产生运动，是磁场对电流的作用实验装置；有电流 表的是因运动而产生电流，是电磁感应现象装置． 38. 如图所示是小松探究“通过导体的电流与导体两端的电压的关系”实验电路。他的主要实验步骤如下： ①将电流表和电压表调零，根据电路图连接电路； ②闭合开关，调节滑动变阻器滑片P的位置，读出电流表、电压表的示数U、I，并记录U、I； ③改变滑动变阻器滑片P的位置，读出电流表、电压表的示数U、I，并记录U、I； ④仿照步骤③，重复4次并记录电流表、电压表的示数U、I。 请完成下列问题： 的 （1）画出本次实验 电路图；________ （2）画出本次实验的记录表格；________（3）正确连接电路后，闭合开关S，发现无论怎样调节滑动变阻器，电流表指针几乎不动，电压表指针有 明显偏转，请你判断电路中出现的故障原因是什么。________ 【答案】 ①. ②. 次数 1 2 3 4 U/V I/A ③. 定值电阻 断路【解析】 【详解】(1)[1]由题中的实物图可知，滑动变阻器与电流表、定值电阻 串联，电压表测量定值电阻 两 端的电压；电路图如下： (2)[2]研究通过导体的电流与导体两端的电压的关系，要控制电阻大小不变，记录电流随电压的变化关系， 为得出普遍性的规律，要多次测量；实验数据记录表如下： 次数 1 2 3 4 U/V I/A (3)[3]闭合开关S，发现无论怎样调节滑动变阻器，电流表指针几乎不动，电压表指针有明显偏转，则有可 能是定值电阻 断路，电路无电流，电流表无示数，电压表串联在电路中，测量电源电压，有明显示数。 四、科普阅读题 39. 阅读短文并回答问题 半导体 物质存在的形式多种多样，固体、液体、气体、等离子体等等。我们通常把导电性差的材料，如陶瓷、橡 胶、玻璃、人工晶体等称为绝缘体。而把导电性比较好的金属如金、银、铜、铁、锡、铝等称为导体。可 以简单的把介于导体和绝缘体之间的材料称为半导体，如锗、硅、砷化镓等。半导体的导电性能会受到温度、光照和掺加杂质等多种因素的影响，特别是掺杂可以改变半导体的导电能 力和导电类型，这是其广泛应用于制造各种电子元器件和集成电路的基本依据。一些半导体，在温度升高 时，导电性能迅速增强。利用这种特性，可以做出体积很小的热敏电阻，用来测量温度的变化。还有些半 导体，在没有光照时不容易导电，有光照时则有良好的导电性能。用它们做成的光敏电阻可以用在需要对 光照反应灵敏的自动控制设备中。 从电子技术的发展对人类社会的影响来看，以半导体为代表的新材料的研制与开发起到了举足轻重的作用。 半导体芯片通常也可称为集成电路，是指在半导体片材上进行浸蚀、布线、制成的能实现某种功能的半导 体器件。不只是硅芯片，常见的还包括砷化镓、氮化镓、碳化硅等半导体材料。半导体制造的过程就是 “点石成金”的过程，主要是对硅晶圆的一系列处理，简单来说就是通过外延生长、光刻、刻蚀、掺杂和 抛光，在硅片上形成所需要的电路，将硅片变成芯片。 正是由于半导体具有许多独特的性能，所以它在电子技术中有着广泛的应用。除计算机之外，手机、家电、 航天、光纤通信等所有与现代文明相关的高技术产品几乎都离不开半导体材料。 （1）光敏电阻利用了一些半导体，在______这种特性，用在需要对光照反应灵敏的自动控制设备中； （2）半导体芯片通常也可称为集成电路， 是指在半导体片材上进行________半导体器件。 【答案】 ①. 在没有光照时不容易导电，有光照时则有良好的导电性能 ②. 浸蚀、布线、制成的 能实现某种功能的 【解析】 【详解】(1)[1]由题中提供的信息可知：“还有些半导体，在没有光照时不容易导电，有光照时则有良好的 导电性能。”；光敏电阻就是利用了半导体这些特性，从而用在需要对光照反应灵敏的自动控制设备中； (2)[2]由题中提供的信息可知，半导体芯片是指在半导体片材上进行浸蚀、布线、制成的能实现某种功能的 半导体器件。 五、计算题 40. 如图所示，电源两端电压U保持不变，电阻R 的阻值为10Ω，电阻R 的阻值为20Ω。当开关S闭合时， 1 2 电压表示数为2V。求： （1）电流表的示数I； （2）电源两端的电压U。 【答案】（1）0.2A；（2）6V 【解析】【详解】(1)由题图可知，两电阻串联，电压表测量R 两端的电压，电流表测量电路中的电流；由欧姆定律 1 得，流过R 的电流是： 1 由于串联电路中电流处处相等，所以电流表的示数是 ； (2)由于串联电路中电流处处相等，所以流过R 的电流是0.2A；由欧姆定律得，R 两端的电压是： 2 2 串联电路中电源两端的电压等于各用电器两端的电压之和，所以电源两端的电压是： 。 答：(1)电流表的示数 ； (2)电源两端的电压 。 41. 如图所示，电源两端电压U为12V并保持不变，电阻R 阻值为20Ω。闭合开关S后，电流表的示数为 1 0.8A。求： （1）电阻R 的阻值； 2 （2）电阻R 消耗的电功率。 2 【答案】（1） ；（2）2.4W 【解析】 【详解】(1)由题图可知，两电阻并联，电流表测量干路中的电流；由欧姆定律得，流过 的电流是： 由并联电路电流的规律可知，流过 的电流是： 由欧姆定律得，电阻R 的阻值是： 2(2)电阻R 消耗的电功率是： 2 答：(1)电阻R 的阻值是 ； 2 (2)电阻R 消耗的电功率是 。 2
