第11 章-简单机械和功（杠杆、滑轮作图题）-【期末试题汇
编】2022-2023苏科版九年级物理上学期期末复习专题精炼
一．力臂的画法

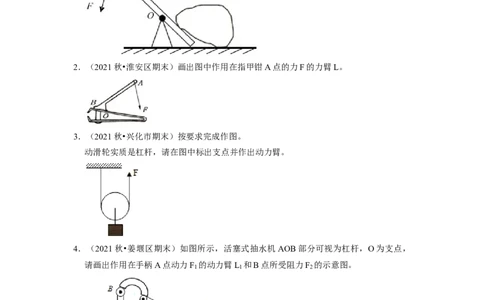

1．（2021秋•海州区期末）在图中，画出动力F的力臂l。
2．（2021秋•淮安区期末）画出图中作用在指甲钳A点的力F的力臂L。
3．（2021秋•兴化市期末）按要求完成作图。
动滑轮实质是杠杆，请在图中标出支点并作出动力臂。
4．（2021秋•姜堰区期末）如图所示，活塞式抽水机AOB部分可视为杠杆，O为支点，
请画出作用在手柄A点动力F 的动力臂L 和B点所受阻力F 的示意图。
1 1 2
5．（2021秋•南京期末）如图所示，画出杠杆平衡时施加在杠杆上的最小动力 F 和绳子对
1
杠杆拉力F 的力臂l 。
2 26．（2021秋•阜宁县期末）按要求作图.
如图所示，用轻质杆将一电灯吊起，O点是支点，作出动力F 的力臂。
1

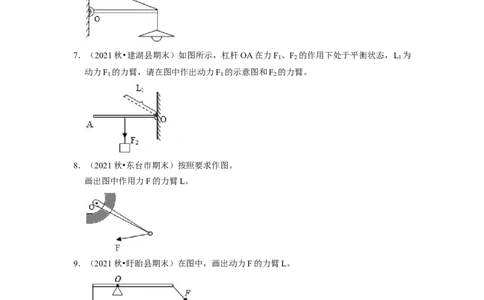

7．（2021秋•建湖县期末）如图所示，杠杆OA在力F 、F 的作用下处于平衡状态，L 为
1 2 1
动力F 的力臂，请在图中作出动力F 的示意图和F 的力臂。
1 1 2
8．（2021秋•东台市期末）按照要求作图。
画出图中作用力F的力臂L。
9．（2021秋•盱眙县期末）在图中，画出动力F的力臂L。
10．（2021秋•江苏期末）在图中画出拉力F的力臂L（O为支点）
11．（2021秋•丹阳市期末）请在图中作出力F的力臂。并用L表示。12．（2021秋•亭湖区期末）在图中画出施加在开关上力F的力臂L。

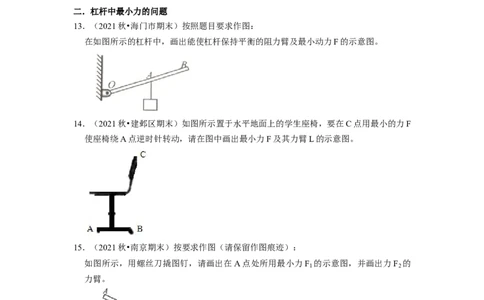

二．杠杆中最小力的问题
13．（2021秋•海门市期末）按照题目要求作图：
在如图所示的杠杆中，画出能使杠杆保持平衡的阻力臂及最小动力F的示意图。
14．（2021秋•建邺区期末）如图所示置于水平地面上的学生座椅，要在C点用最小的力F
使座椅绕A点逆时针转动，请在图中画出最小力F及其力臂L的示意图。
15．（2021秋•南京期末）按要求作图（请保留作图痕迹）：
如图所示，用螺丝刀撬图钉，请画出在A点处所用最小力F 的示意图，并画出力F 的
1 2
力臂。
16．（2021秋•鼓楼区校级期末）按照题目要求作图：
如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最
小作用力F及其力臂L的示意图。17．（2021秋•溧阳市期末）如图所示，小明要将购物推上台阶，需要在把手上施加一个
斜向下的力，已知购物车的支点为O点（小黑点），请在图中A点画出最小的力F 及
1
对应的力臂L 。
1

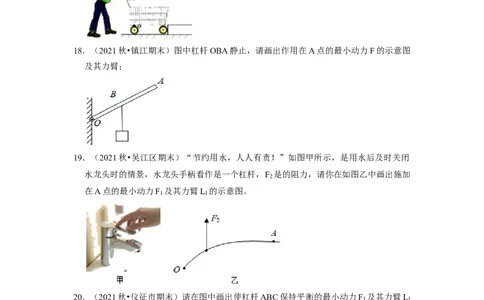

18．（2021秋•镇江期末）图中杠杆OBA静止，请画出作用在A点的最小动力F的示意图
及其力臂；
19．（2021秋•吴江区期末）“节约用水，人人有责！”如图甲所示，是用水后及时关闭
水龙头时的情景，水龙头手柄看作是一个杠杆，F 是的阻力，请你在如图乙中画出施加
2
在A点的最小动力F 及其力臂L 的示意图。
1 1
20．（2021秋•仪征市期末）请在图中画出使杠杆ABC保持平衡的最小动力F 及其力臂L
1 1
的示意图。21．（2021秋•灌南县期末）如图，用螺丝刀撬图钉，画出在A点所加最小力F 的示意图
1
和阻力F 的力臂l 。
2 2
三．滑轮组的设计与组装
22．（2021秋•常州期末）不计绳重、动滑轮重及摩擦，请按要求画出滑轮组的绕线方
法：F＝ G；改变施力方向。
23．（2021秋•高邮市期末）如图所示，地面上工人利用滑轮组向下拉绳提升重物，请画
出滑轮组绳子绕法。

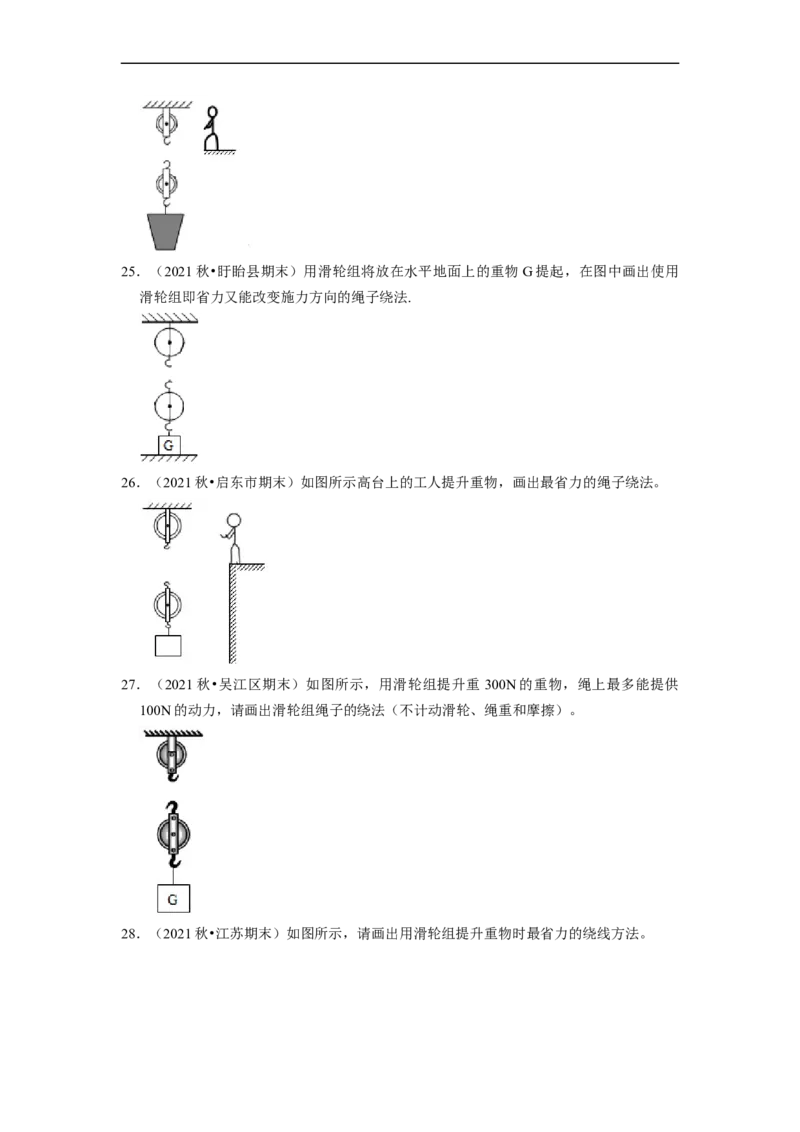

24．（2021秋•镇江期末）用如图所示的滑轮组将水桶匀速提升，请画出连接滑轮组最省
力的绕法。25．（2021秋•盱眙县期末）用滑轮组将放在水平地面上的重物G提起，在图中画出使用
滑轮组即省力又能改变施力方向的绳子绕法.
26．（2021秋•启东市期末）如图所示高台上的工人提升重物，画出最省力的绳子绕法。
27．（2021秋•吴江区期末）如图所示，用滑轮组提升重 300N的重物，绳上最多能提供
100N的动力，请画出滑轮组绳子的绕法（不计动滑轮、绳重和摩擦）。
28．（2021秋•江苏期末）如图所示，请画出用滑轮组提升重物时最省力的绕线方法。29．（2021秋•姑苏区校级期末）如图所示，在 A处或B处的虚框内添加一个滑轮。利用
三个滑轮组成的滑轮组，要求使用时最省力，添加滑轮并完成滑轮组绕法。
30．（2021秋•南京期末）人站在地面上用图所示滑轮组提起重物，画出绳子的绕法。
31．（2021秋•鼓楼区校级期末）按照下列要求完成作图
如图所示，一个人站在地上用滑轮组将重物匀速提起，请在图中画出最省力的绳子绕
法。

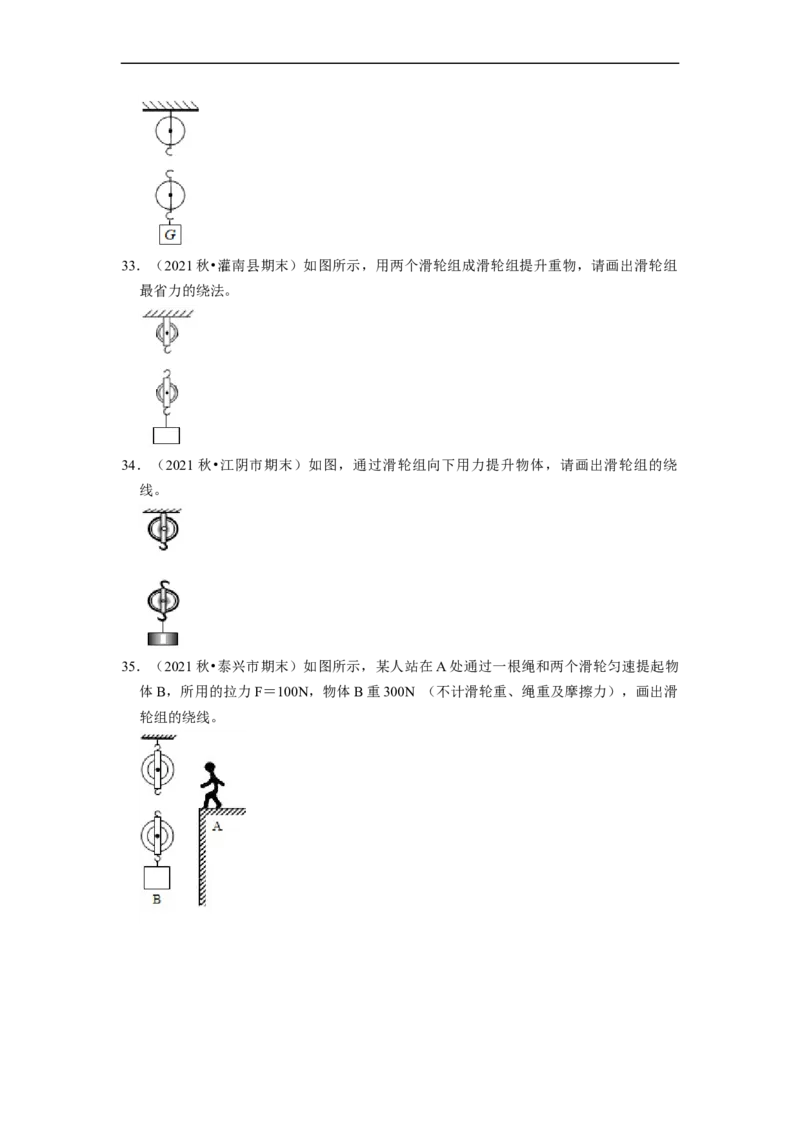

32．（2021秋•亭湖区期末）请在图中画出使用该滑轮组最省力的绕线方式。33．（2021秋•灌南县期末）如图所示，用两个滑轮组成滑轮组提升重物，请画出滑轮组
最省力的绕法。
34．（2021秋•江阴市期末）如图，通过滑轮组向下用力提升物体，请画出滑轮组的绕
线。
35．（2021秋•泰兴市期末）如图所示，某人站在A处通过一根绳和两个滑轮匀速提起物
体B，所用的拉力F＝100N，物体B重300N （不计滑轮重、绳重及摩擦力），画出滑
轮组的绕线。
