一．电功与电能的计算

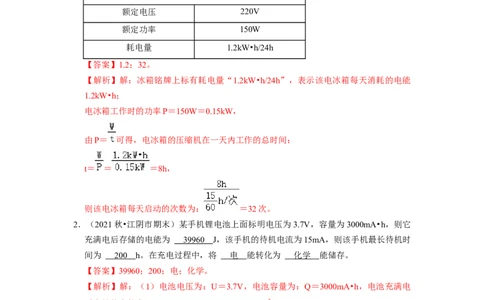

1．（2021秋•兴化市期末）如图为某海尔冰箱铭牌上的部分技术参数，正常情况下，该电
冰箱每天消耗的电能为 1. 2 kW•h。假设电冰箱在压缩机停止工作时不消耗电能，且
每次制冷时压缩机工作15min，则该电冰箱每天启动 3 2 次。
Haier冷藏冷冻箱
额定电压 220V
额定功率 150W
耗电量 1.2kW•h/24h
【答案】1.2；32。
【解析】解：冰箱铭牌上标有耗电量“1.2kW•h/24h”，表示该电冰箱每天消耗的电能
1.2kW•h；
电冰箱工作时的功率P＝150W＝0.15kW，
由P＝ 可得，电冰箱的压缩机在一天内工作的总时间：
t＝ ＝ ＝8h，
则该电冰箱每天启动的次数为： ＝32次。
2．（2021秋•江阴市期末）某手机锂电池上面标明电压为3.7V，容量为3000mA•h，则它
充满电后存储的电能为 3996 0 J，该手机的待机电流为15mA，则该手机最长待机时
间为 20 0 h。在充电过程中，将 电 能转化为 化学 能储存。
【答案】39960；200；电；化学。
【解析】解：（1）电池电压为：U＝3.7V，电池容量为：Q＝3000mA•h，电池充满电
后存储的电能为：W＝UIt＝UQ＝3.7V×3000×10﹣3A×3600s＝39960J；
手机的待机电流为：I待 ＝15mA，手机最长待机时间为：t＝ ＝ ＝200h；
（2）电池充电时，消耗电能，将电能转化为化学能储存起来。
二．电能表
3．（2021秋•南京期末）某电热水壶额定电压为220V，额定功率为1210W。
（1）在使用时，电热水壶与室内各房间里电灯、电视机等用电器是 并 联的。
（2）发热体通电一段时间后变得很烫，而与电热水壶连接的导线却不怎么热，主要是因为 导线比电热丝的电阻小 。
（3）若家中仅使用电热水壶工作6min，标有“3000imp/（kW•h）”的电能表指示灯闪
烁300次，则该电热水壶的实际功率为 1000 W，该家庭电路的实际电压为 200
V。
【答案】（1）并；（2）导线比电热丝的电阻小；（3）1000；200。

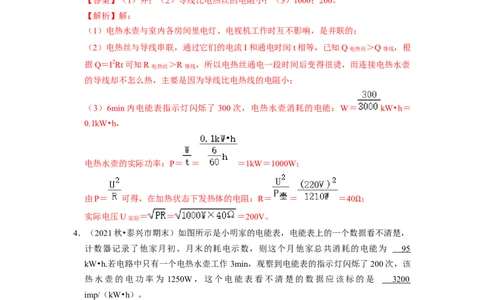

【解析】解：
（1）电热水壶与室内各房间里电灯、电视机工作时互不影响，是并联的；
（2）电热丝与导线串联，通过它们的电流I和通电时间t相等，已知Q电热丝 ＞Q导线 ，根
据Q＝I2Rt可知R电热丝 ＞R导线 ，所以电热丝通电一段时间后变得很烫，而连接电热水壶
的导线却不怎么热，主要是因为导线比电热线的电阻小；
（3）6min内电能表指示灯闪烁了300次，电热水壶消耗的电能：W＝ kW•h＝
0.1kW•h，
电热水壶的实际功率：P＝ ＝ ＝1kW＝1000W；
由P＝ 可得，在加热状态下发热体的电阻：R＝ ＝ ＝40 ；
实际电压U实际 ＝ ＝ ＝200V。 Ω

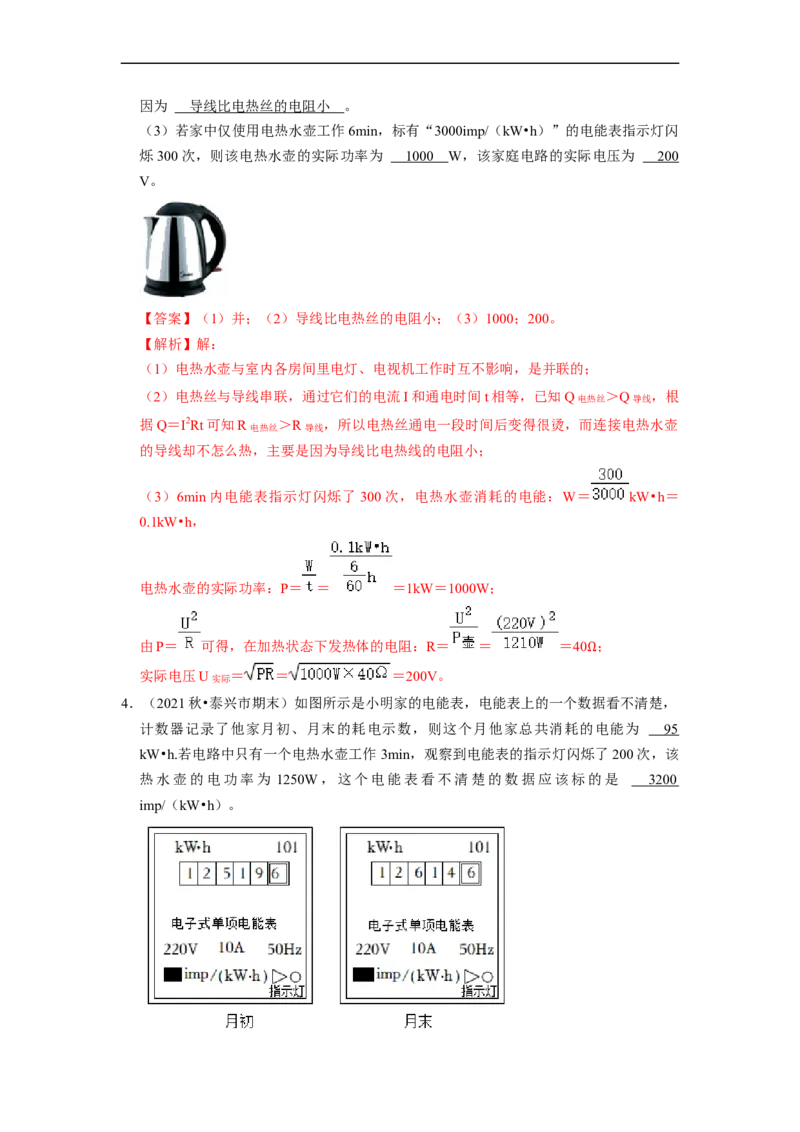

4．（2021秋•泰兴市期末）如图所示是小明家的电能表，电能表上的一个数据看不清楚，
计数器记录了他家月初、月末的耗电示数，则这个月他家总共消耗的电能为 95
kW•h.若电路中只有一个电热水壶工作3min，观察到电能表的指示灯闪烁了200次，该
热水壶的电功率为 1250W，这个电能表看不清楚的数据应该标的是 3200
imp/（kW•h）。【答案】95；3200。
【解析】解：由图示可知，小明家这个月消耗的电能为 E＝12614.6KW•h﹣
12519.6kW•h＝95kW•h；
电热水壶在3min内消耗的电能为E壶 ＝Pt＝ ＝0.0625kW•h；
观察到指示灯闪烁了 200 次，则每 kW•h 闪烁的次数为 n＝ ＝
3200imp/（kW•h）。

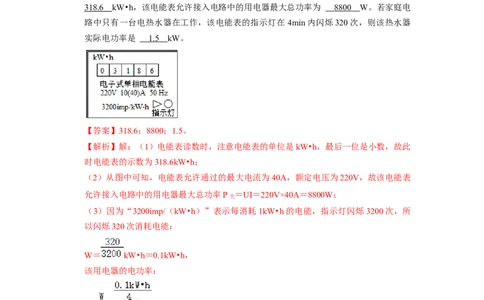

5．（2021秋•仪征市期末）如图所示是某一型号电能表的参数，此时电能表的示数是
318.6 kW•h，该电能表允许接入电路中的用电器最大总功率为 880 0 W。若家庭电
路中只有一台电热水器在工作，该电能表的指示灯在 4min内闪烁320次，则该热水器
实际电功率是 1. 5 kW。
【答案】318.6；8800；1.5。
【解析】解：（1）电能表读数时，注意电能表的单位是kW•h，最后一位是小数，故此
时电能表的示数为318.6kW•h；
（2）从图中可知，电能表允许通过的最大电流为40A，额定电压为220V，故该电能表
允许接入电路中的用电器最大总功率P大 ＝UI＝220V×40A＝8800W；
（3）因为“3200imp/（kW•h）”表示每消耗1kW•h的电能，指示灯闪烁3200次，所
以闪烁320次消耗电能：
W＝ kW•h＝0.1kW•h，
该用电器的电功率：
P＝ ＝ ＝1.5kW。

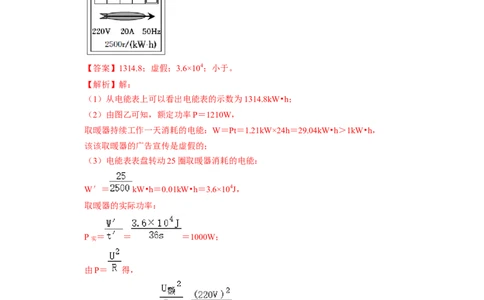

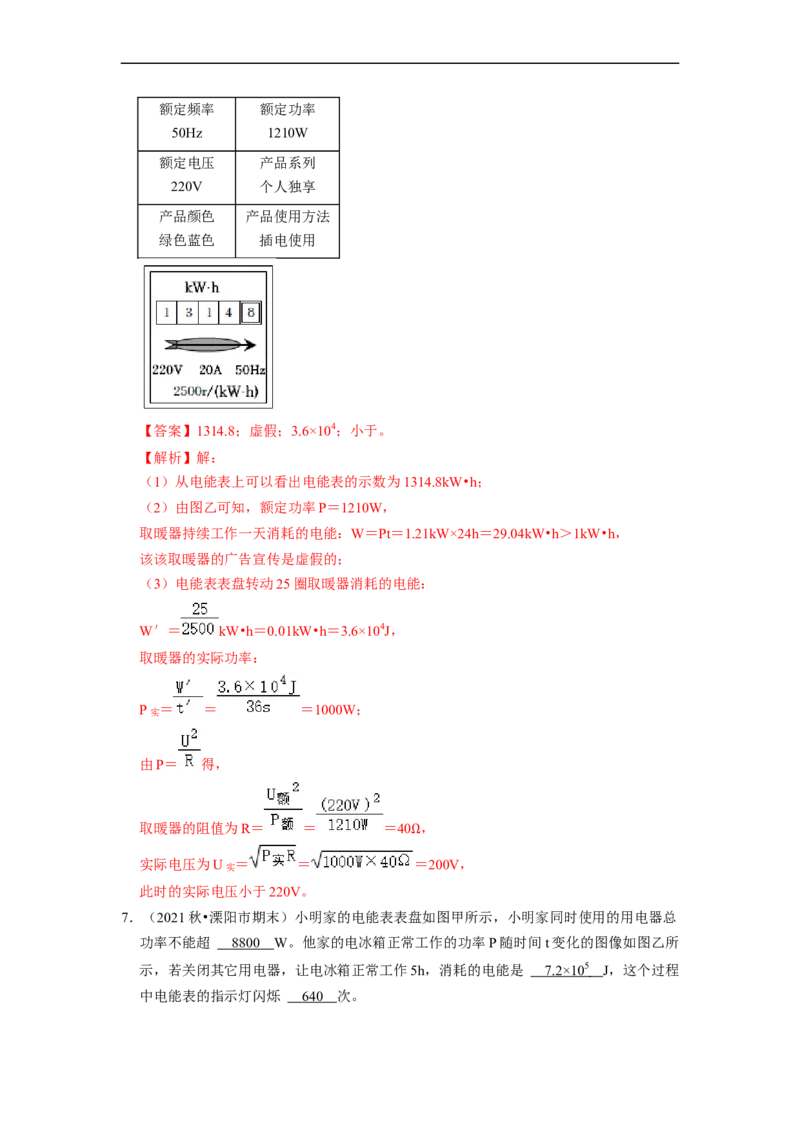

6．（2021秋•丹阳市期末）小明家电能表如图甲所示，示数为 1314.8 kW•h。某取暖
器广告宣称“持续工作一天用不了一度电”，请根据图乙说明书判断，该取暖器的广告
宣传是 虚假 （选填“真实”或“虚假”）的；关闭其它用电器，将该取暖器接入
电路，发现36s内电能表转25r，这段时间取暖器消耗的电能为 3.6×1 0 4 J，此时的
实际电压 小于 （选填“大于”、“等于”或“小于”）220V。
产品名称 产品型号
室内加热器 XH1101额定频率 额定功率
50Hz 1210W
额定电压 产品系列
220V 个人独享
产品颜色 产品使用方法
绿色蓝色 插电使用
【答案】1314.8；虚假；3.6×104；小于。
【解析】解：
（1）从电能表上可以看出电能表的示数为1314.8kW•h；
（2）由图乙可知，额定功率P＝1210W，
取暖器持续工作一天消耗的电能：W＝Pt＝1.21kW×24h＝29.04kW•h＞1kW•h，
该该取暖器的广告宣传是虚假的；
（3）电能表表盘转动25圈取暖器消耗的电能：
W′＝ kW•h＝0.01kW•h＝3.6×104J，
取暖器的实际功率：
P实 ＝ ＝ ＝1000W；
由P＝ 得，
取暖器的阻值为R＝ ＝ ＝40 ，
实际电压为U实 ＝ ＝ Ω＝200V，
此时的实际电压小于220V。

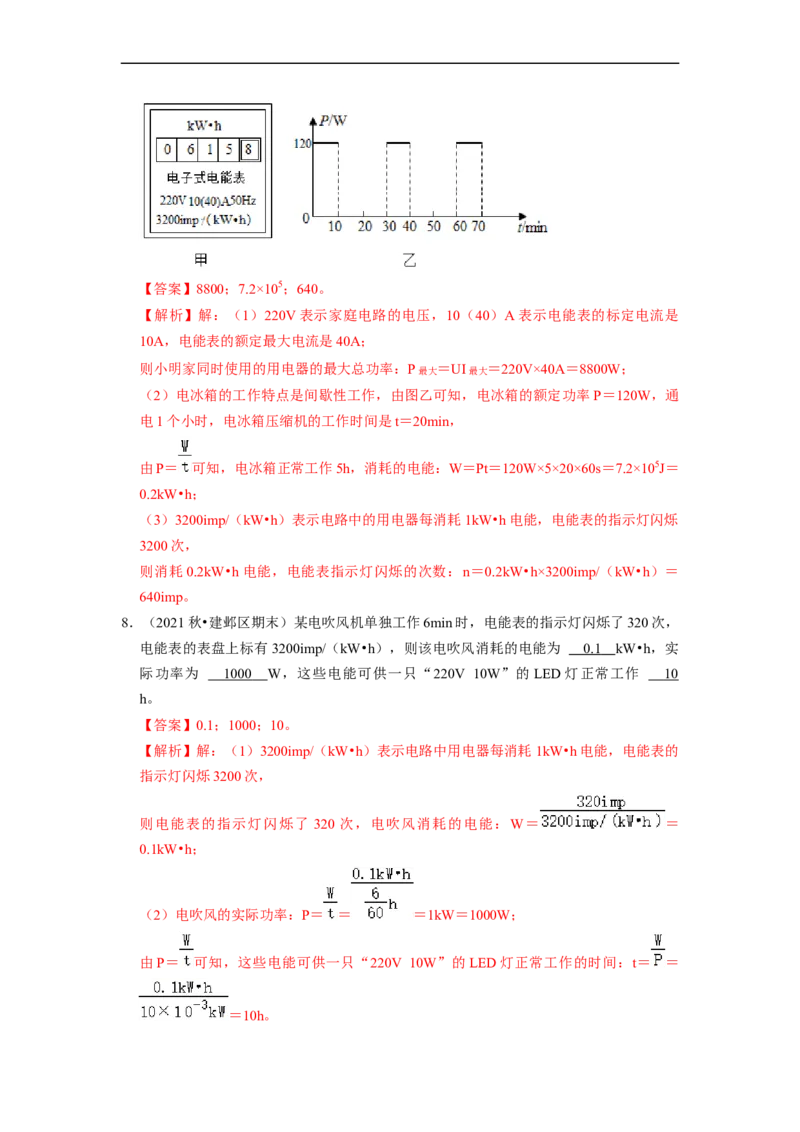

7．（2021秋•溧阳市期末）小明家的电能表表盘如图甲所示，小明家同时使用的用电器总
功率不能超 880 0 W。他家的电冰箱正常工作的功率P随时间t变化的图像如图乙所
示，若关闭其它用电器，让电冰箱正常工作5h，消耗的电能是 7.2×1 0 5 J，这个过程
中电能表的指示灯闪烁 64 0 次。【答案】8800；7.2×105；640。
【解析】解：（1）220V表示家庭电路的电压，10（40）A表示电能表的标定电流是
10A，电能表的额定最大电流是40A；
则小明家同时使用的用电器的最大总功率：P最大 ＝UI最大 ＝220V×40A＝8800W；
（2）电冰箱的工作特点是间歇性工作，由图乙可知，电冰箱的额定功率P＝120W，通
电1个小时，电冰箱压缩机的工作时间是t＝20min，
由P＝ 可知，电冰箱正常工作5h，消耗的电能：W＝Pt＝120W×5×20×60s＝7.2×105J＝
0.2kW•h；
（3）3200imp/（kW•h）表示电路中的用电器每消耗1kW•h电能，电能表的指示灯闪烁
3200次，
则消耗0.2kW•h电能，电能表指示灯闪烁的次数：n＝0.2kW•h×3200imp/（kW•h）＝
640imp。
8．（2021秋•建邺区期末）某电吹风机单独工作6min时，电能表的指示灯闪烁了320次，
电能表的表盘上标有3200imp/（kW•h），则该电吹风消耗的电能为 0.1 kW•h，实
际功率为 1000 W，这些电能可供一只“220V 10W”的LED灯正常工作 10
h。
【答案】0.1；1000；10。
【解析】解：（1）3200imp/（kW•h）表示电路中用电器每消耗1kW•h电能，电能表的
指示灯闪烁3200次，
则电能表的指示灯闪烁了 320 次，电吹风消耗的电能：W＝ ＝
0.1kW•h；
（2）电吹风的实际功率：P＝ ＝ ＝1kW＝1000W；
由P＝ 可知，这些电能可供一只“220V 10W”的LED灯正常工作的时间：t＝ ＝
＝10h。9．（2021秋•姜堰区期末）如图1所示，正确使用测电笔的方法是图 甲 ，小红家电
能表表盘如图2所示，某次小红在帮助妈妈煮饭时，发现家中只有电饭煲工作时电能表
指示灯比只有电视机工作时闪烁得快，这是因为电饭煲 电功率 （选填“消耗的电
能”或“电功率”）比电视机的大．小红经过测量，还发现家中只有电饭煲正常工作
时，5min 内电能表指示灯闪烁了 200 次，则该电饭煲的额定功率是 800 W。
【答案】甲；电功率；800。
【解析】解：
（1）使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，故图甲正确；
（2）电能表指示灯闪烁得快，说明电流通过用电器所做的电功越快，用电器的电功率
越大；只有电饭煲工作时电能表指示灯比只有电视机工作时闪烁得快，这是因为电饭煲
电功率比电视机的大；
（3）3000imp/（kW•h），是指电路中用电器每消耗1kW•h的电能，电能表指示灯闪烁
3000次，
指示灯闪烁200次，电饭煲消耗的电能：
W＝ kW•h＝ kW•h；
t＝5min＝ h，
电饭煲正常工作的功率（额定功率）：
P＝ ＝ ＝0.8kW＝800W。
10．（2021秋•江苏期末）如图，接在该电能表后用电器同时工作的电功率最大不能超过
4400 W。若3min该电能表的脉冲指示灯闪烁了120次，这一过程中用电器消耗的电
能是 0. 2 kW•h。【答案】4400；0.2。
【解析】解：（1）由图知，电能表的工作电压U＝220V，平时工作允许通过的最大电
流I最大 ＝20A，
接在电能表后用电器同时工作的最大电功率：
P最大 ＝UI最大 ＝220V×42A＝4400W；
（2）600imp/（kW•h），是指电路中用电器每消耗1kW•h的电能，电能表指示灯闪烁
600次，
指示灯闪烁120次时，用电器消耗的电能：
W＝ kW•h＝0.2kW•h。
11．（2021秋•姑苏区校级期末）如图所示是家用电子式电能表表盘，现将若干盏规格均
为“220V 20W”的节能灯接在该电能表上一起正常工作 15min，电能表的指示灯闪烁
了300次，该过程节能灯消耗的电能 0. 1 kW•h，接入的节能灯共 2 0 盏。
【答案】0.1；20。
【解析】解：3000imp/（kW•h）表示电路中用电器每消耗1kW•h电能，指示灯闪烁
3000次，
指示灯闪烁300次，节能灯消耗电能：
W＝ kW•h＝0.1kW•h，
t＝15min＝0.25h，
节能灯的总电功率：
P总 ＝ ＝ ＝0.4kW＝400W，
每盏节能灯正常工作的电功率P＝P额 ＝20W，
接入的节能灯数量：
n＝ ＝ ＝20盏。
12．（2021秋•南京期末）某家庭电路的电能表上标有“1200r/kW•h”字样，若电路中只
接入电吹风，让其工作6min，能使上述电能表的转盘转过120转，则该电吹风消耗的电
能为 0. 1 kW•h，电功率为 100 0 W。【答案】0.1；1000。
【解析】解：（1）1200r/kW•h表示电路中的用电器每消耗1kW•h电能，电能表的转盘
转过1200转，
则电能表的转盘转过120转，电吹风消耗的电能：W＝ ＝0.1kW•h；
（2）电吹风的电功率：P＝ ＝ ＝1kW＝1000W。
13．（2021秋•沭阳县校级期末）如图是小军家的电能表，让“220V 1200W”的用电器单
独正常工作5min，发现电能表的转盘转过 200r，此用电器消耗的电能为 3.6×1 0 5
J，电能表的示数变为 2021.7 kW•h。每消耗1kW•h的电能，该电能表转盘转
2000 r。
【答案】3.6×105；2021.7；2000。
【解析】解：（1）由P＝ 可得，用电器单独工作t＝5min＝300s消耗的电能：
W＝Pt＝1200W×300s＝3.6×105J＝0.1kW•h；
（2）电能表原来的示数为2021.6kW•h，
用电器工作5min后，电能表示数变为2021.6kW•h+0.1kW•h＝2021.7kW•h；
（3）每消耗1kW•h的电能，电能表转盘的转数：
n＝ ×200r＝2000r。

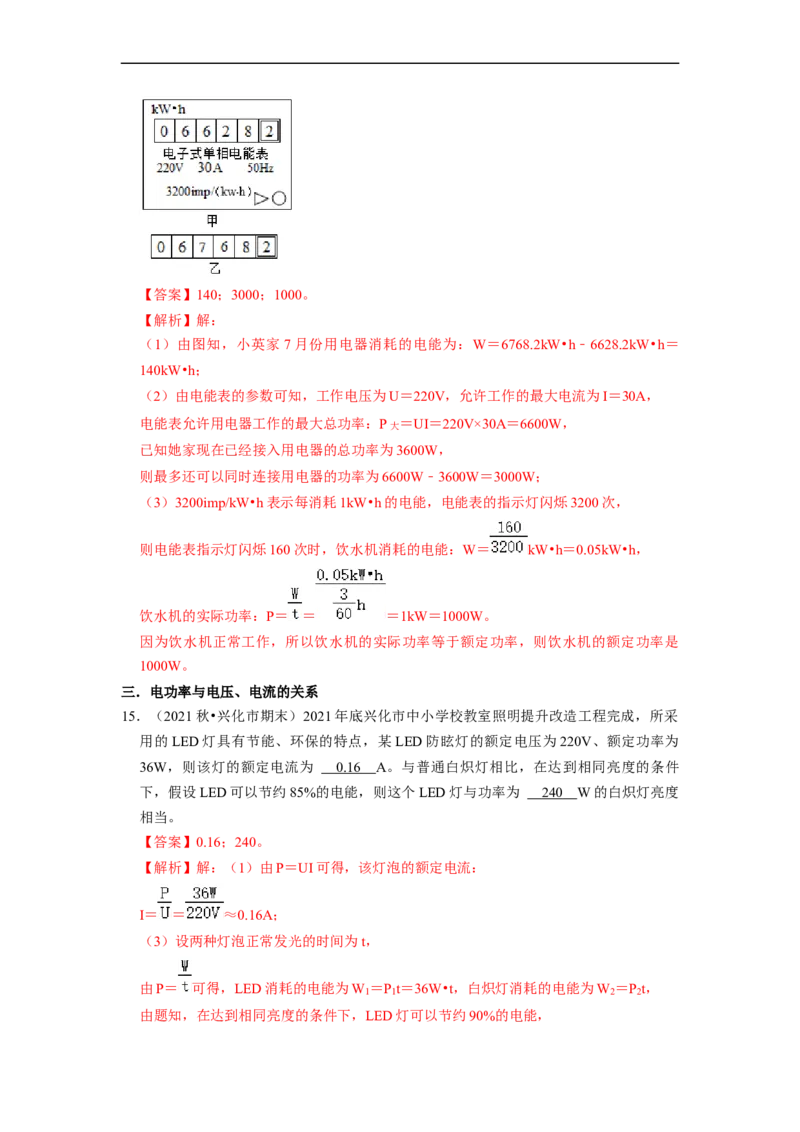

14．（2021秋•阜宁县期末）小英家6月底电能表的示数如图甲所示，7月底表盘示数如图
乙所示，由图可知她家7月份用电器消耗的电能为 140 kW•h；她家现在已经接入
用电器的总功率为3600W，则最多还可以连接 300 0 W的用电器同时工作。将铭牌
已模糊的饮水机单独接在该电能表上正常工作3min，电能表指示灯闪烁了160次，则饮
水机的额定功率是 100 0 W。【答案】140；3000；1000。
【解析】解：
（1）由图知，小英家7月份用电器消耗的电能为：W＝6768.2kW•h﹣6628.2kW•h＝
140kW•h；
（2）由电能表的参数可知，工作电压为U＝220V，允许工作的最大电流为I＝30A，
电能表允许用电器工作的最大总功率：P大 ＝UI＝220V×30A＝6600W，
已知她家现在已经接入用电器的总功率为3600W，
则最多还可以同时连接用电器的功率为6600W﹣3600W＝3000W；
（3）3200imp/kW•h表示每消耗1kW•h的电能，电能表的指示灯闪烁3200次，
则电能表指示灯闪烁160次时，饮水机消耗的电能：W＝ kW•h＝0.05kW•h，
饮水机的实际功率：P＝ ＝ ＝1kW＝1000W。
因为饮水机正常工作，所以饮水机的实际功率等于额定功率，则饮水机的额定功率是
1000W。
三．电功率与电压、电流的关系
15．（2021秋•兴化市期末）2021年底兴化市中小学校教室照明提升改造工程完成，所采
用的LED灯具有节能、环保的特点，某LED防眩灯的额定电压为220V、额定功率为
36W，则该灯的额定电流为 0.16 A。与普通白炽灯相比，在达到相同亮度的条件
下，假设LED可以节约85%的电能，则这个LED灯与功率为 24 0 W的白炽灯亮度
相当。
【答案】0.16；240。
【解析】解：（1）由P＝UI可得，该灯泡的额定电流：
I＝ ＝ ≈0.16A；
（3）设两种灯泡正常发光的时间为t，
由P＝ 可得，LED消耗的电能为W ＝P t＝36W•t，白炽灯消耗的电能为W ＝P t，
1 1 2 2
由题知，在达到相同亮度的条件下，LED灯可以节约90%的电能，即： ＝85%，
解得：P ＝240W。
2
四．电功率的计算

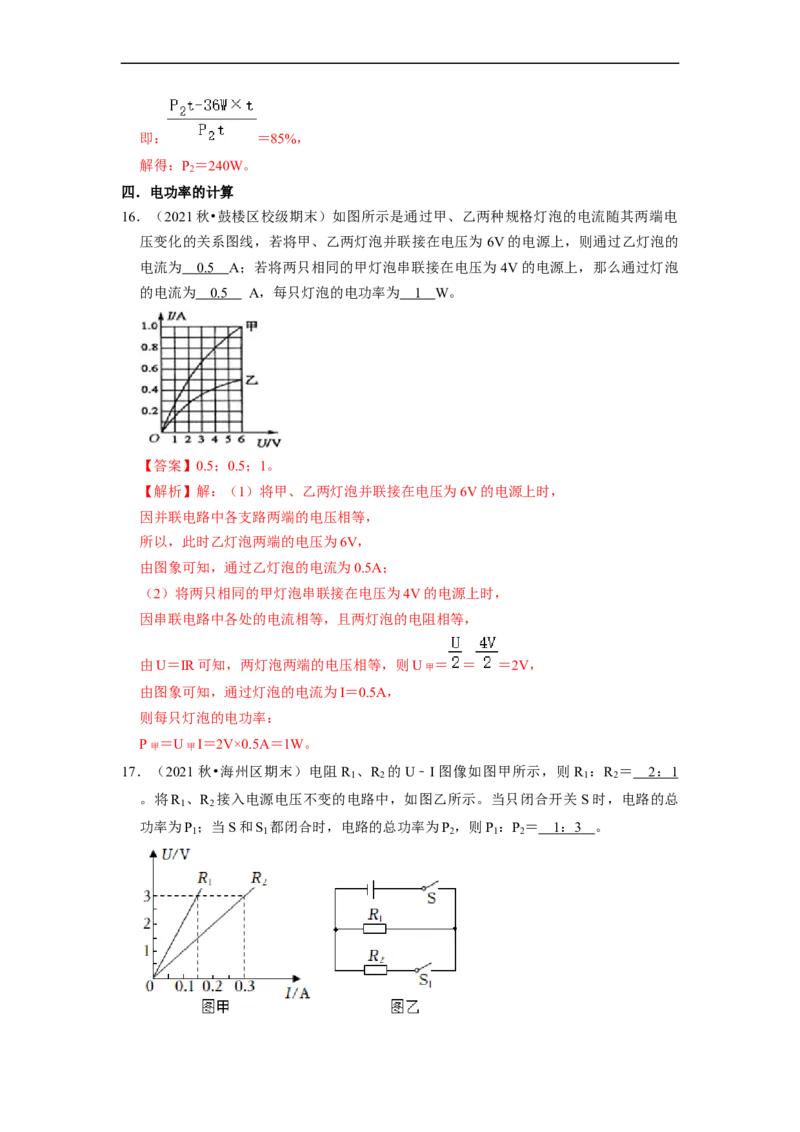

16．（2021秋•鼓楼区校级期末）如图所示是通过甲、乙两种规格灯泡的电流随其两端电
压变化的关系图线，若将甲、乙两灯泡并联接在电压为 6V的电源上，则通过乙灯泡的
电流为 0.5 A；若将两只相同的甲灯泡串联接在电压为 4V的电源上，那么通过灯泡
的电流为 0. 5 A，每只灯泡的电功率为 1 W。
【答案】0.5；0.5；1。
【解析】解：（1）将甲、乙两灯泡并联接在电压为6V的电源上时，
因并联电路中各支路两端的电压相等，
所以，此时乙灯泡两端的电压为6V，
由图象可知，通过乙灯泡的电流为0.5A；
（2）将两只相同的甲灯泡串联接在电压为4V的电源上时，
因串联电路中各处的电流相等，且两灯泡的电阻相等，
由U＝IR可知，两灯泡两端的电压相等，则U甲 ＝ ＝ ＝2V，
由图象可知，通过灯泡的电流为I＝0.5A，
则每只灯泡的电功率：
P甲 ＝U甲I＝2V×0.5A＝1W。
17．（2021秋•海州区期末）电阻R 、R 的U﹣I图像如图甲所示，则R ：R ＝ 2 ： 1
1 2 1 2
。将R 、R 接入电源电压不变的电路中，如图乙所示。当只闭合开关 S时，电路的总
1 2
功率为P ；当S和S 都闭合时，电路的总功率为P ，则P ：P ＝ 1 ： 3 。
1 1 2 1 2【答案】2：1；1：3。
【解析】解：从图甲可知，两电阻均为定值电阻，当 R 两端的电压为3V时，通过R
1 1
的电流为0.15A，
根据欧姆定律可知R ＝ ＝ ＝20 ，
1
当R
2
两端的电压为3V时，通过R
2
的电流
Ω
为0.3A，
根据欧姆定律可知R ＝ ＝ ＝10 ，
2
Ω
则 ＝ ＝ ；
当只闭合开关S时，电路为R 的简单电路，当S和S 都闭合时，电路为R 、R 并联的
1 1 1 2
电路。
则 ＝ ＝ ＝ ＝ 。
18．（2021秋•泰兴市期末）某导体两端的电压为8V，通过它的电流是0.4A，则该导体的
电阻是 2 0 ；若导体两端电压为4V，该导体消耗的电功率为 0. 8 W。
【答案】20；0.8。
Ω
【解析】解：由I＝ 可得，导体的电阻为：R＝ ＝ ＝20 ；
因导体的电阻与导体两端的电压、通过的电流无关，所以当导体两端的电压变为4V
Ω
时，导体的电阻仍为20 ；
Ω
此时通过导体的电流为：I ＝ ＝ ＝0.2A；
2
导体消耗的电功率：P＝U I ＝4V×0.2A＝0.8W。
2 2
19．（2021秋•海陵区期末）如图，甲、乙为两只相同电表，当闭合S 、S 时，甲、乙两
1 2
表示数之比为4：3，则两表均为 电压 表，两电阻大小之比R ：R 为 1 ： 3 ，
1 2
电路总功率为P ，同时更换两电表种类，调整开关状态，使两表均有正常示数，此时
1
R 、R 的连接方式是 并联 ，电路总功率为P ，则P ：P 为 3 ： 1 6 。
1 2 2 1 2【答案】电压；1：3；并联；3：16。
【解析】解：（1）甲、乙为两只相同电表，当闭合S ，S 时，甲、乙两表示数之比为
1 2
4：3，若两表均为电流表，则甲表会将电源短路，故两表均为电压表。
（2）当闭合S ，S 时，两电阻串联，电压表甲测量电源电压，电压表乙测量 R 两端的
1 2 2
电压，甲、乙两表示数之比为4：3，
根据串联分压特点可知R ：R ＝ ＝ ＝ ＝1：3；
1 2
（3）设电源电压为U，R ＝R，则R ＝3R，
1 2
当两表都为电压表时，闭合两开关，两电阻串联，电路总功率为P ＝ ＝ ，同
1
时更换两电表种类，即两表都为电流表时，闭合开关S ，两电阻并联，此时电路总功率
1
为P ＝ + ＝ + ＝ ，
2
P ：P ＝ ＝ ＝3：16。
1 2
20．（2021秋•仪征市期末）如图甲所示，是小宇“探究定值电阻R 的发热功率P 、滑动
0 0
变阻器R消耗的电功率P 随电流I变化的关系”的实验电路图，电源电压恒为3V，乙
R
图是根据实验得到的数据在同一坐标系中作出的a、b两条图线。根据图像，反映定值
电阻R 的发热功率P 随电流I变化关系的图像是 a （选填“a”或“b”），滑动变
0 0
阻器R的最大功率为 2.2 5 W．
【答案】a；2.25。
【解析】解：由图像可知，当滑动变阻器接入电路中的电阻为零时，电路中的电流最
大，R 的电功率最大，
0
因此定值电阻R 的发热功率P 随电流I变化的关系图线是a，且I＝3A时，P ＝9W；
0 0 0
由P＝I2R 可得，电阻R 的阻值：
0 0R ＝ ＝ ＝1 ，
0
设变阻器R消耗的电功率最大时，电路中的电流为I′
Ω
因串联电路中总电压等于各分电压之和，
所以，由I＝ 可得，滑动变阻器两端的电压：
U ＝U﹣I′R ＝3V﹣I′×1 ，
R 0
滑动变阻器消耗的电功率：
Ω
P ＝U I′＝（3V﹣I′×1 ）I′＝2.25W﹣（I′﹣1.5A）2×1 ，
R R
当I＝1.5A时，滑动变阻器消耗的电功率最大，最大为2.25W。
Ω Ω

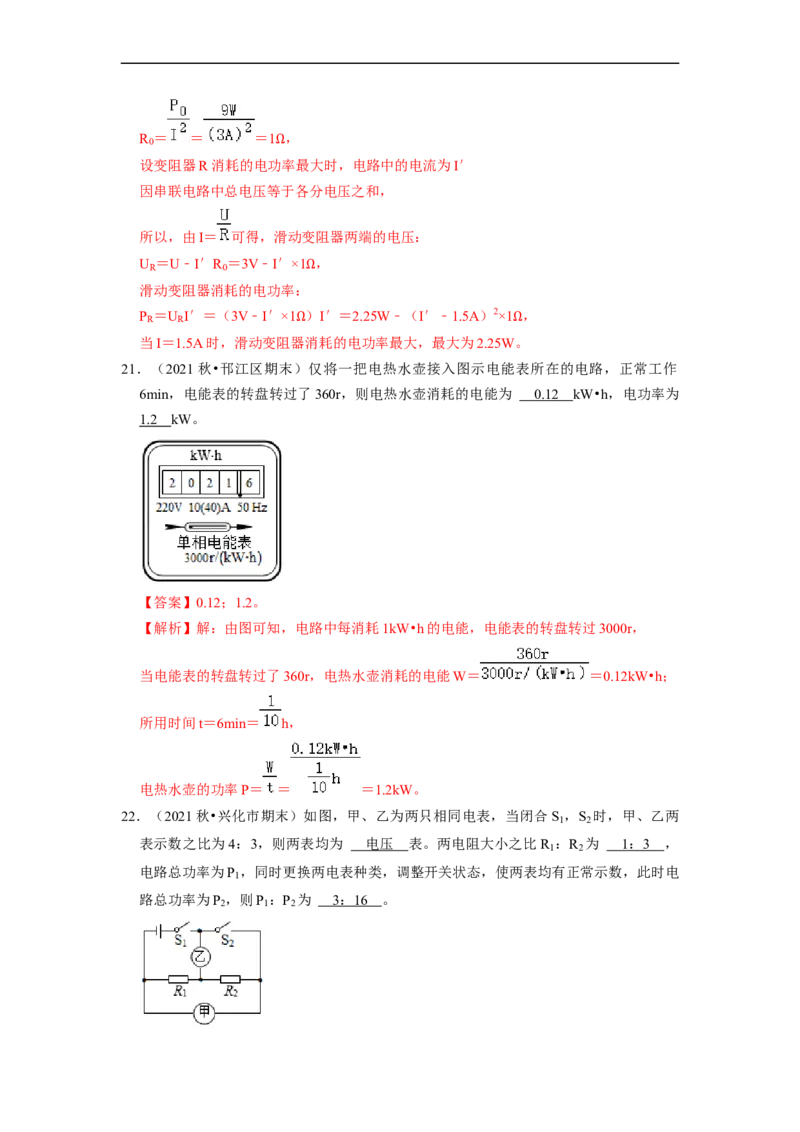

21．（2021秋•邗江区期末）仅将一把电热水壶接入图示电能表所在的电路，正常工作
6min，电能表的转盘转过了360r，则电热水壶消耗的电能为 0.12 kW•h，电功率为
1.2 kW。
【答案】0.12；1.2。
【解析】解：由图可知，电路中每消耗1kW•h的电能，电能表的转盘转过3000r，
当电能表的转盘转过了360r，电热水壶消耗的电能W＝ ＝0.12kW•h；
所用时间t＝6min＝ h，
电热水壶的功率P＝ ＝ ＝1.2kW。
22．（2021秋•兴化市期末）如图，甲、乙为两只相同电表，当闭合S ，S 时，甲、乙两
1 2
表示数之比为4：3，则两表均为 电压 表。两电阻大小之比R ：R 为 1 ： 3 ，
1 2
电路总功率为P ，同时更换两电表种类，调整开关状态，使两表均有正常示数，此时电
1
路总功率为P ，则P ：P 为 3 ： 1 6 。
2 1 2【答案】电压；1：3；3：16。
【解析】解：（1）甲、乙为两只相同电表，当闭合S ，S 时，甲、乙两表示数之比为
1 2
4：3，若量表均为电流表，则甲表会将电源短路，故两表均为电压表。
（2）当闭合S ，S 时，两电阻串联，电压表甲测量电源电压，电压表乙测量 R 两端的
1 2 2
电压，甲、乙两表示数之比为4：3，
根据串联分压特点可知R ：R ＝ ＝ ＝ ＝1：3；
1 2
（3）设电源电压为U，R ＝R，R ＝3R，
1 2
当两表都为电压表时，闭合两开关，两电阻串联，电路总功率为P ＝ ＝ ，同
1
时更换两电表种类，即两表都为电流表时，闭合开关S ，两电阻并联，此时电路总功率
1
为P ＝ + ＝ + ＝ ，
2
P ：P ＝ ＝ ＝3：16。
1 2

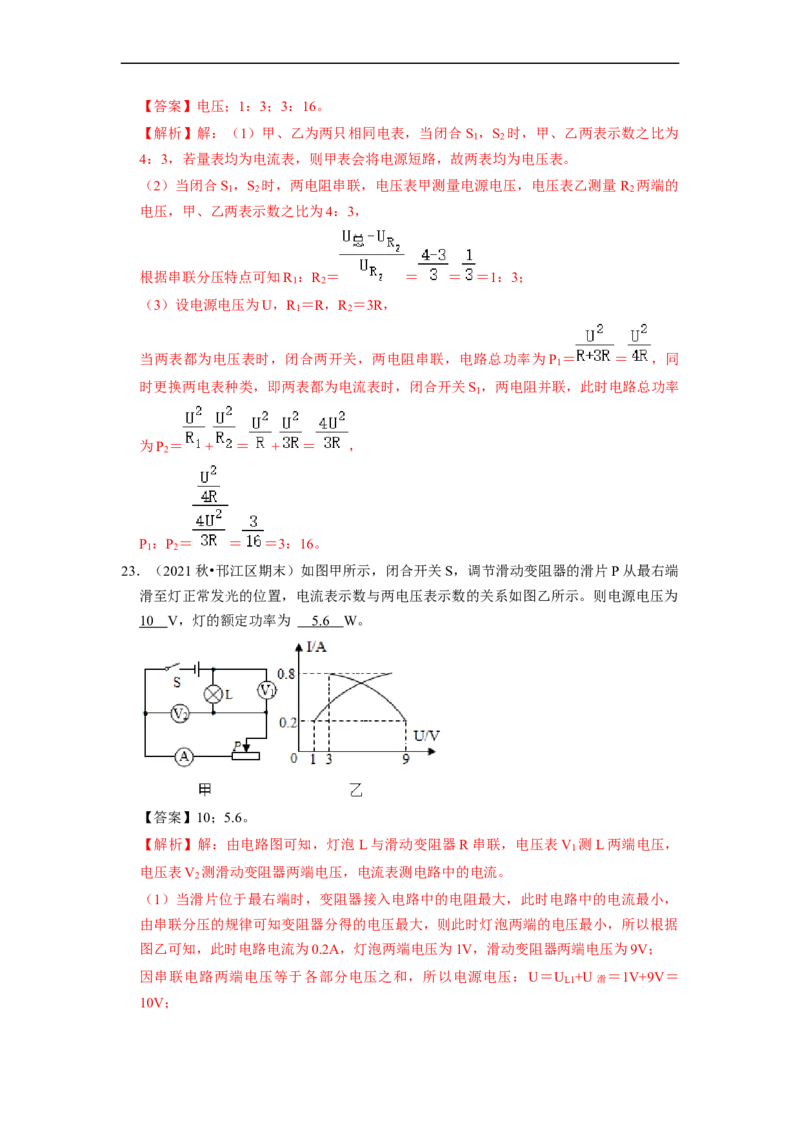

23．（2021秋•邗江区期末）如图甲所示，闭合开关S，调节滑动变阻器的滑片P从最右端
滑至灯正常发光的位置，电流表示数与两电压表示数的关系如图乙所示。则电源电压为
10 V，灯的额定功率为 5. 6 W。
【答案】10；5.6。
【解析】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表V 测L两端电压，
1
电压表V 测滑动变阻器两端电压，电流表测电路中的电流。
2
（1）当滑片位于最右端时，变阻器接入电路中的电阻最大，此时电路中的电流最小，
由串联分压的规律可知变阻器分得的电压最大，则此时灯泡两端的电压最小，所以根据
图乙可知，此时电路电流为0.2A，灯泡两端电压为1V，滑动变阻器两端电压为9V；
因串联电路两端电压等于各部分电压之和，所以电源电压：U＝U
L1
+U滑 ＝1V+9V＝
10V；（2）根据题意可知，当电流表示数最大时，灯泡正常发光，由图乙可知，此时电路电
流为0.8A，滑动变阻器两端电压为3V，
因串联电路两端电压等于各部分电压之和，所以灯泡的额定电压：U
L
＝U﹣U滑 ′＝10V
﹣3V＝7V，
灯泡的额定功率：P ＝U I ＝7V×0.8A＝5.6W。
L L max
24．（2021秋•吴江区期末）如图所示，这是某品牌电热水器的内部简化电路，R 和R 均
1 2
为电热丝，R ＝4R ，其阻值不随温度变化而变化。则当开关 S 闭合、开关S 接a时，
1 2 1 2
电热水器处于 高温 （选填“高温”、“中温”或“低温”）挡；中温挡与低温挡
的额定功率之比为 5 ： 4 。
【答案】高温；5：4。
【解析】解：当开关S 断开，S 接b时，两电热丝串联，电路的总电阻最大，根据P＝
1 2
UI＝ 可知此时电路总功率最小，电热水器处于低温挡；
当开关S 闭合，S 接b时，电路为R 的简单电路，电路的总电阻最较大，根据P＝UI＝
1 2 1
可知此时电路总功率较小，电热水器处于中温挡；
当开关S 闭合，S 接a时，两电热丝并联，电路的总电阻最最小，根据 P＝UI＝ 可
1 2
知此时电路总功率最大，电热水器处于高温温挡。
根据P＝UI＝ 可知：P中温 ＝ ，P低温 ＝ ，
则中温挡与低温挡的额定功率之比为： ＝ ＝ ＝ ＝ ＝
5：4。
五．实验 测量小灯泡的电功率

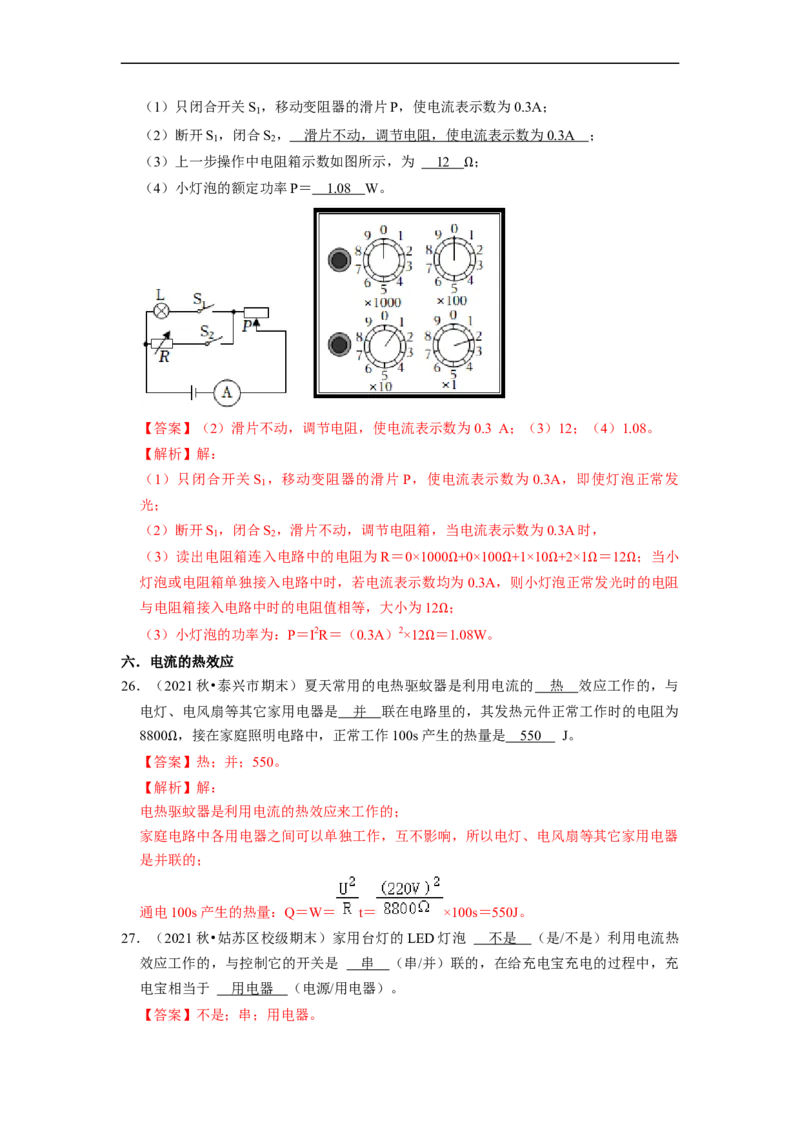

25．（2021秋•溧阳市期末）小明用如图所示电路测量额定电流为 0.3A的小灯泡的额定功
率，按电路图连接好实物后进行如下操作，请帮他补充完整：（1）只闭合开关S ，移动变阻器的滑片P，使电流表示数为0.3A；
1
（2）断开S ，闭合S ， 滑片不动，调节电阻，使电流表示数为 0.3A ；
1 2
（3）上一步操作中电阻箱示数如图所示，为 1 2 ；
（4）小灯泡的额定功率P＝ 1.0 8 W。
Ω
【答案】（2）滑片不动，调节电阻，使电流表示数为0.3 A；（3）12；（4）1.08。
【解析】解：
（1）只闭合开关S ，移动变阻器的滑片P，使电流表示数为0.3A，即使灯泡正常发
1
光；
（2）断开S ，闭合S ，滑片不动，调节电阻箱，当电流表示数为0.3A时，
1 2
（3）读出电阻箱连入电路中的电阻为R＝0×1000 +0×100 +1×10 +2×1 ＝12 ；当小
灯泡或电阻箱单独接入电路中时，若电流表示数均为0.3A，则小灯泡正常发光时的电阻
Ω Ω Ω Ω Ω
与电阻箱接入电路中时的电阻值相等，大小为12 ；
（3）小灯泡的功率为：P＝I2R＝（0.3A）2×12 ＝1.08W。
Ω
六．电流的热效应
Ω
26．（2021秋•泰兴市期末）夏天常用的电热驱蚊器是利用电流的 热 效应工作的，与
电灯、电风扇等其它家用电器是 并 联在电路里的，其发热元件正常工作时的电阻为
8800 ，接在家庭照明电路中，正常工作100s产生的热量是 55 0 J。
【答案】热；并；550。
Ω
【解析】解：
电热驱蚊器是利用电流的热效应来工作的；
家庭电路中各用电器之间可以单独工作，互不影响，所以电灯、电风扇等其它家用电器
是并联的；
通电100s产生的热量：Q＝W＝ t＝ ×100s＝550J。
27．（2021秋•姑苏区校级期末）家用台灯的LED灯泡 不是 （是/不是）利用电流热
效应工作的，与控制它的开关是 串 （串/并）联的，在给充电宝充电的过程中，充
电宝相当于 用电器 （电源/用电器）。
【答案】不是；串；用电器。【解析】解：（1）家用台灯的LED灯工作时，消耗电能转化为光能，不是利用电流的
热效应；LED灯和控制它的开关是串联连接的；
（2）给充电宝充电，会消耗电能，充电宝相当于用电器。
七．焦耳定律

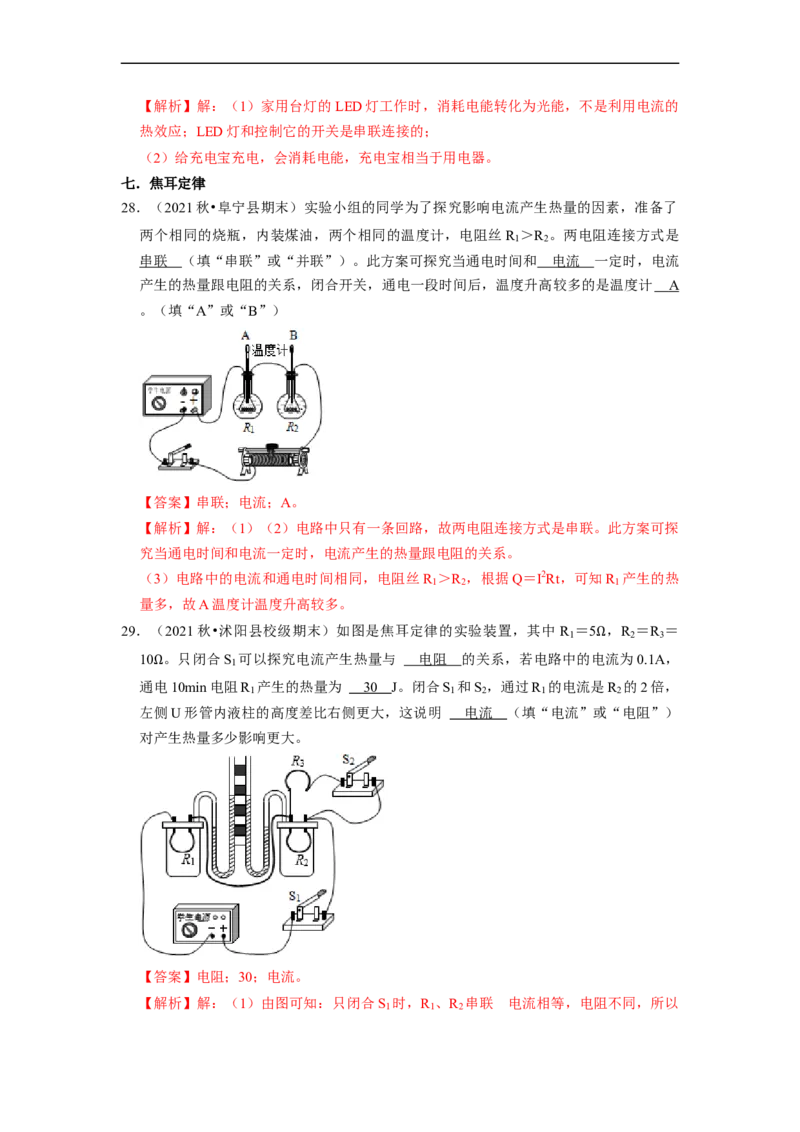

28．（2021秋•阜宁县期末）实验小组的同学为了探究影响电流产生热量的因素，准备了
两个相同的烧瓶，内装煤油，两个相同的温度计，电阻丝R ＞R 。两电阻连接方式是
1 2
串联 （填“串联”或“并联”）。此方案可探究当通电时间和 电流 一定时，电流
产生的热量跟电阻的关系，闭合开关，通电一段时间后，温度升高较多的是温度计 A
。（填“A”或“B”）
【答案】串联；电流；A。
【解析】解：（1）（2）电路中只有一条回路，故两电阻连接方式是串联。此方案可探
究当通电时间和电流一定时，电流产生的热量跟电阻的关系。
（3）电路中的电流和通电时间相同，电阻丝R ＞R ，根据Q＝I2Rt，可知R 产生的热
1 2 1
量多，故A温度计温度升高较多。
29．（2021秋•沭阳县校级期末）如图是焦耳定律的实验装置，其中 R ＝5 ，R ＝R ＝
1 2 3
10 。只闭合S 1 可以探究电流产生热量与 电阻 的关系，若电路中的电 Ω 流为0.1A，
通 Ω 电10min电阻R 1 产生的热量为 3 0 J。闭合S 1 和S 2 ，通过R 1 的电流是R 2 的2倍，
左侧U形管内液柱的高度差比右侧更大，这说明 电流 （填“电流”或“电阻”）
对产生热量多少影响更大。
【答案】电阻；30；电流。
【解析】解：（1）由图可知：只闭合S 时，R 、R 串联 电流相等，电阻不同，所以
1 1 2可以探究电流产生热量与电阻的关系；
（2）由题可知R ＝5 ，t＝10min＝600s，I＝0.1A，
1
根据Q＝I2Rt得电阻RΩ1 产生的热量：Q＝I2R
1
t＝（0.1A）2×5 ×600s＝30J；
（3）图中液柱的高低间接反映了电阻产生的热量，闭合S
1Ω
和S
2
，通过R
1
的电流是R
2
的2倍，左侧U形管内液柱的高度差比右侧更大，说明电流的变化对热量的产生影响更
加明显。

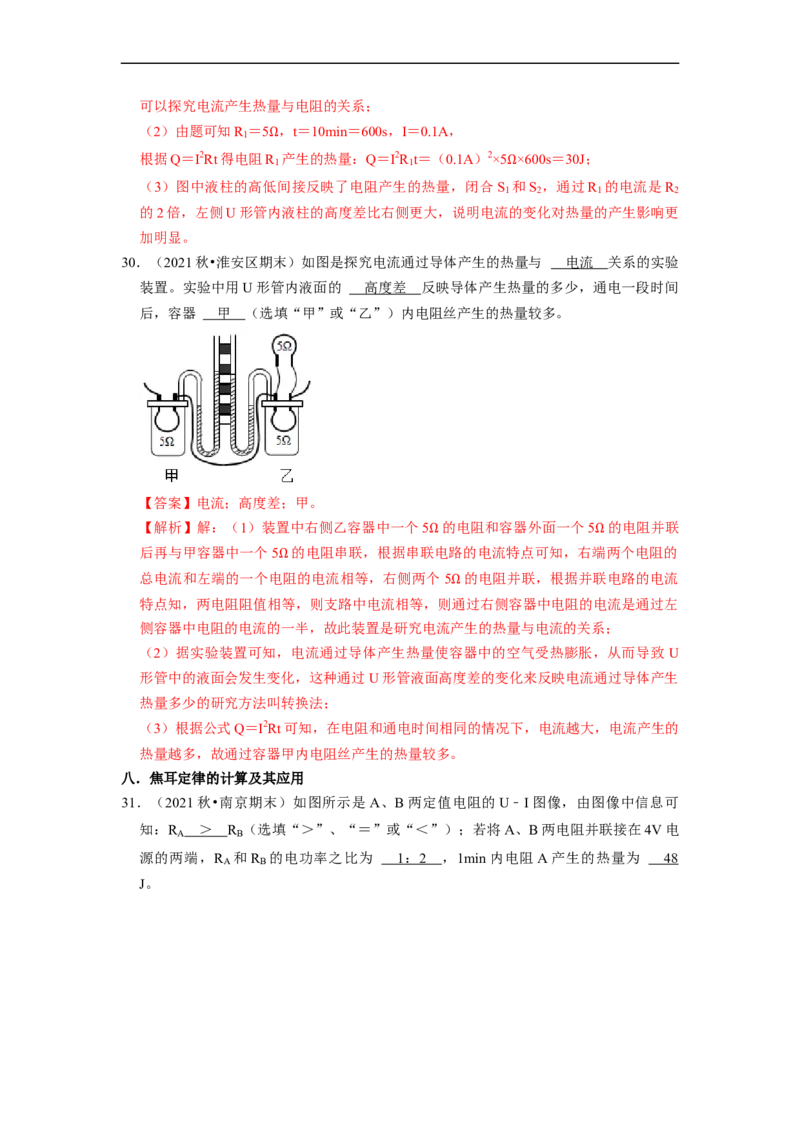

30．（2021秋•淮安区期末）如图是探究电流通过导体产生的热量与 电流 关系的实验
装置。实验中用U形管内液面的 高度差 反映导体产生热量的多少，通电一段时间
后，容器 甲 （选填“甲”或“乙”）内电阻丝产生的热量较多。
【答案】电流；高度差；甲。
【解析】解：（1）装置中右侧乙容器中一个5 的电阻和容器外面一个5 的电阻并联
后再与甲容器中一个5 的电阻串联，根据串联电路的电流特点可知，右端两个电阻的
Ω Ω
总电流和左端的一个电阻的电流相等，右侧两个 5 的电阻并联，根据并联电路的电流
Ω
特点知，两电阻阻值相等，则支路中电流相等，则通过右侧容器中电阻的电流是通过左
Ω
侧容器中电阻的电流的一半，故此装置是研究电流产生的热量与电流的关系；
（2）据实验装置可知，电流通过导体产生热量使容器中的空气受热膨胀，从而导致 U
形管中的液面会发生变化，这种通过U形管液面高度差的变化来反映电流通过导体产生
热量多少的研究方法叫转换法；
（3）根据公式Q＝I2Rt可知，在电阻和通电时间相同的情况下，电流越大，电流产生的
热量越多，故通过容器甲内电阻丝产生的热量较多。
八．焦耳定律的计算及其应用

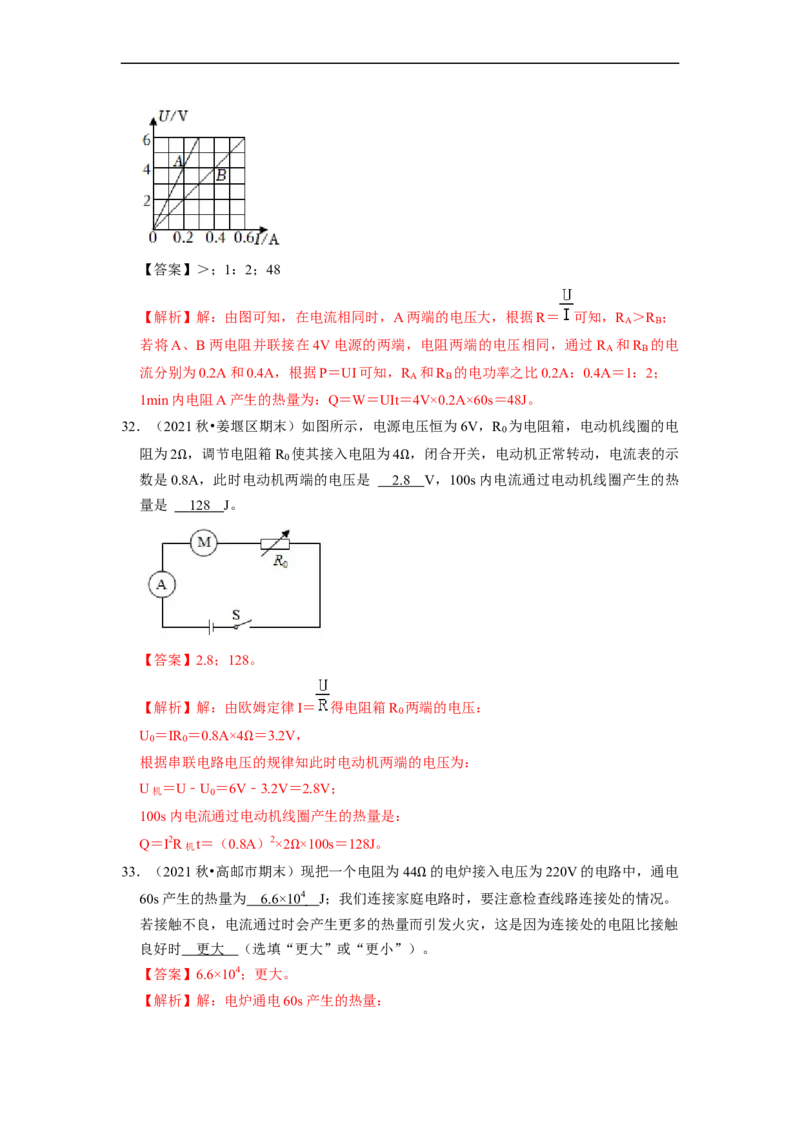

31．（2021秋•南京期末）如图所示是A、B两定值电阻的U﹣I图像，由图像中信息可
知：R ＞ R （选填“＞”、“＝”或“＜”）；若将A、B两电阻并联接在4V电
A B
源的两端，R 和R 的电功率之比为 1 ： 2 ，1min内电阻A产生的热量为 48
A B
J。【答案】＞；1：2；48
【解析】解：由图可知，在电流相同时，A两端的电压大，根据R＝ 可知，R ＞R ；
A B
若将A、B两电阻并联接在4V电源的两端，电阻两端的电压相同，通过R 和R 的电
A B
流分别为0.2A和0.4A，根据P＝UI可知，R 和R 的电功率之比0.2A：0.4A＝1：2；
A B
1min内电阻A产生的热量为：Q＝W＝UIt＝4V×0.2A×60s＝48J。
32．（2021秋•姜堰区期末）如图所示，电源电压恒为6V，R 为电阻箱，电动机线圈的电
0
阻为2 ，调节电阻箱R 使其接入电阻为4 ，闭合开关，电动机正常转动，电流表的示
0
数是0.8A，此时电动机两端的电压是 2.8 V，100s内电流通过电动机线圈产生的热
Ω Ω
量是 12 8 J。
【答案】2.8；128。
【解析】解：由欧姆定律I＝ 得电阻箱R 两端的电压：
0
U ＝IR ＝0.8A×4 ＝3.2V，
0 0
根据串联电路电压的规律知此时电动机两端的电压为：
Ω
U机 ＝U﹣U
0
＝6V﹣3.2V＝2.8V；
100s内电流通过电动机线圈产生的热量是：
Q＝I2R机t＝（0.8A）2×2 ×100s＝128J。
33．（2021秋•高邮市期末）现把一个电阻为44 的电炉接入电压为220V的电路中，通电
Ω
60s产生的热量为 6.6×1 0 4 J；我们连接家庭电路时，要注意检查线路连接处的情况。
Ω
若接触不良，电流通过时会产生更多的热量而引发火灾，这是因为连接处的电阻比接触
良好时 更大 （选填“更大”或“更小”）。
【答案】6.6×104；更大。
【解析】解：电炉通电60s产生的热量：Q＝W＝ t＝ ×60s＝6.6×104J；
线路连接处接触不良时，电流通过时受到的阻碍作用增大，即该处的电阻增大，而导线
连接处与其他导线串联在电路中，通过的电流和通电时间都是相同的，由焦耳定律可知
线路连接处产生的热量多而容易引发火灾。
九．测电笔的使用
34 ． （ 2021 秋 • 丹 阳 市 期 末 ） 家 庭 电 路 中 ， 开 关 应 接 在 火 （ 选
填“火”、“地”或“零”）线上；检修家庭电路时需使用测电笔识别零线和火线，
甲、乙两图中测电笔的使用方法正确的是 甲 （选填“甲”或“乙”）图；图丙为
家庭中常用的接线板，接在两孔和三孔上的用电器是 并 联的，在使用时，三孔插
座中间上方的插孔应与 地 （选填“火”、“地”或“零”）线相连。
【答案】火；甲；并；地。
【解析】解：在家庭电路中，开关要接在火线和灯之间，这样断开开关时，灯没有电，
便于维修或换灯泡；
使用测电笔时，必须用手接触到笔尾的金属体，故甲图正确；按照乙图所示的情形使用
试电笔时，人体不会接触火线，所以不会触电；
在两孔和三孔上的用电器工作时互不影响，是并联的；
三孔插座的上孔接地线，当用电器的金属外壳漏电时，电流就通过地线流入大地，防止
触电事故的发生。
35．（2021秋•亭湖区期末）如图所示，正确使用测电笔的方法是图 甲 。测电笔的笔
尖金属体接触 火 线时氖管会发光，此时 有 （选填“有”或“没有”）电流经
过人体。
【答案】甲；火；有。
【解析】解：（1）根据测电笔的正确使用方法可知，甲图的使用方法是正确的，因为
手指接触的是笔尾金属体；乙图的使用方法是错误的，手指没有接触笔尾金属体；
（2）使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，此时有电
流通过人体，氖管发光，表明检测的是火线。一十．插座的构造与工作方式

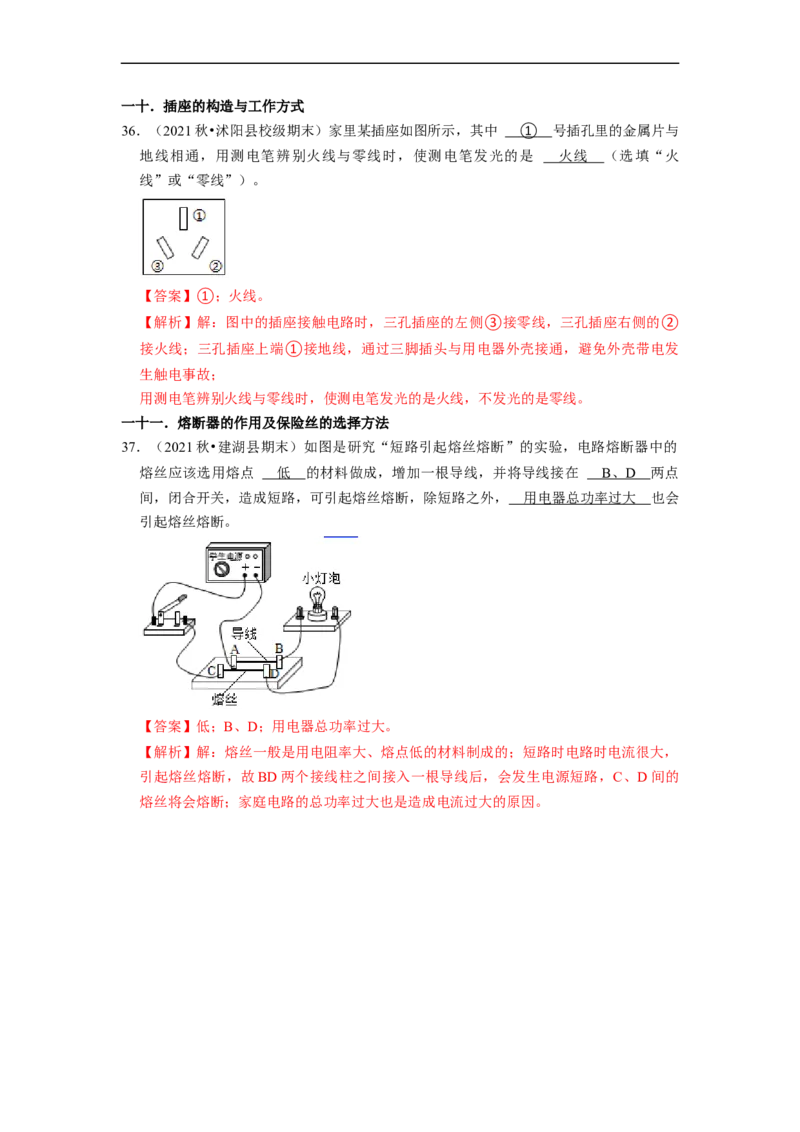

36．（2021秋•沭阳县校级期末）家里某插座如图所示，其中 ① 号插孔里的金属片与
地线相通，用测电笔辨别火线与零线时，使测电笔发光的是 火线 （选填“火
线”或“零线”）。
【答案】①；火线。
【解析】解：图中的插座接触电路时，三孔插座的左侧③接零线，三孔插座右侧的②
接火线；三孔插座上端①接地线，通过三脚插头与用电器外壳接通，避免外壳带电发
生触电事故；
用测电笔辨别火线与零线时，使测电笔发光的是火线，不发光的是零线。
一十一．熔断器的作用及保险丝的选择方法
37．（2021秋•建湖县期末）如图是研究“短路引起熔丝熔断”的实验，电路熔断器中的
熔丝应该选用熔点 低 的材料做成，增加一根导线，并将导线接在 B 、 D 两点
间，闭合开关，造成短路，可引起熔丝熔断，除短路之外， 用电器总功率过大 也会
引起熔丝熔断。
【答案】低；B、D；用电器总功率过大。
【解析】解：熔丝一般是用电阻率大、熔点低的材料制成的；短路时电路时电流很大，
引起熔丝熔断，故BD两个接线柱之间接入一根导线后，会发生电源短路，C、D间的
熔丝将会熔断；家庭电路的总功率过大也是造成电流过大的原因。
