第15章-电功和电热（选择题）-【期末题汇编】2022-2023苏科
版九年级物理上学期期末复习专题精炼
一．电功的实质

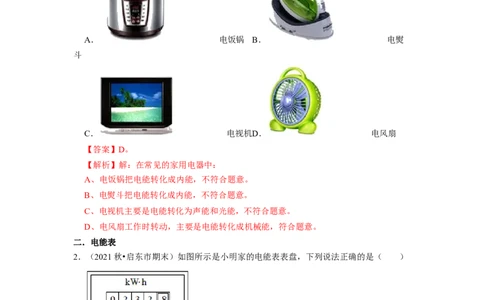

1．（2021秋•淮安区期末）如图所示，常见的家用电器，工作时主要将电能转化为机械能
的是（ ）
A． 电饭锅 B． 电熨
斗
C． 电视机D． 电风扇
【答案】D。
【解析】解：在常见的家用电器中：
A、电饭锅把电能转化成内能，不符合题意。
B、电熨斗把电能转化成内能，不符合题意。
C、电视机主要是电能转化为声能和光能，不符合题意。
D、电风扇工作时转动，主要是电能转化成机械能，符合题意。
二．电能表
2．（2021秋•启东市期末）如图所示是小明家的电能表表盘，下列说法正确的是（ ）
A．电能表是直接测量电功率的仪表
B．该电能表正常工作的最大功率不超过1100W
C．电能表应安装在家庭电路的总开关之后
D．一台100W的用电器正常工作5小时，电能表指示灯闪烁1600次【答案】D。
【解析】解：
A、电能表是测量一定时间内用电器消耗电能（电功）的仪表，不是测量电功率，故 A
错误；
B、5（20）A表示此电能表平时工作允许通过的最大电流不应超过20A，所以允许使用
的用电器的最大电功率P最大 ＝UI最大 ＝220V×20A＝4400W，故B错误；
C、为了防止偷电，电能表应安装在家庭电路的总开关之前，故C错误；
D、一台 100W 的用电器正常工作 5 小时，消耗的电能为：W＝Pt＝0.1kW×5h＝
0.5kW•h，电能表指示灯闪烁的次数：3200imp/（kW•h）×0.5kW•h＝1600次，故D正
确。

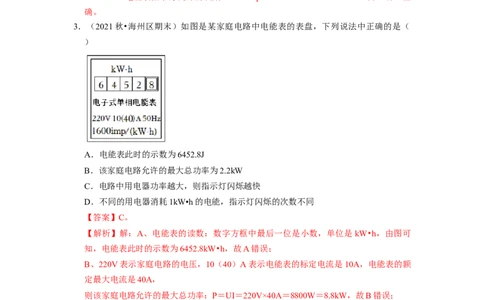

3．（2021秋•海州区期末）如图是某家庭电路中电能表的表盘，下列说法中正确的是（
）
A．电能表此时的示数为6452.8J
B．该家庭电路允许的最大总功率为2.2kW
C．电路中用电器功率越大，则指示灯闪烁越快
D．不同的用电器消耗1kW▪h的电能，指示灯闪烁的次数不同
【答案】C。
【解析】解：A、电能表的读数：数字方框中最后一位是小数，单位是kW•h，由图可
知，电能表此时的示数为6452.8kW•h，故A错误；
B、220V表示家庭电路的电压，10（40）A表示电能表的标定电流是10A，电能表的额
定最大电流是40A，
则该家庭电路允许的最大总功率：P＝UI＝220V×40A＝8800W＝8.8kW，故B错误；
C、电路中用电器功率越大，用电器消耗电能就越快，则指示灯闪烁越快，故C正确；
D、1600imp/（kW•h）表示电路中的用电器每消耗1kW•h的电能，电能表的指示灯闪
烁1600次，所以，只要用电器消耗1kW•h的电能，电能表的指示灯都是闪烁1600次，
故D错误。
4．（2021秋•东台市期末）在“估测用电器的实际功率”的综合实践活动中，小明先断开
家中所有用电器，只让某电水壶工作3min，其铭牌如图所示，测得电能表指示灯闪烁
120次。若只让另一个家用电器工作6min，电能表指示灯闪烁的次数为36次，此电器

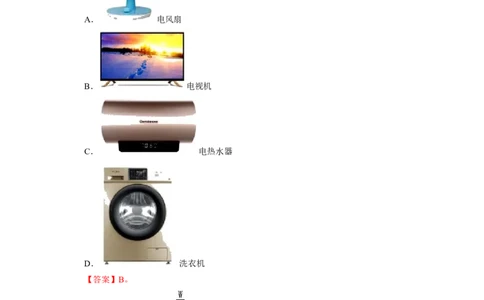

最可能是（ ）A． 电风扇
B． 电视机
C． 电热水器
D． 洗衣机
【答案】B。
【解析】解：由 P＝ 可知，电热水壶工作 3min 消耗的电能：W ＝P t ＝
1 11
1×103W×3×60s＝1.8×105J＝0.05kW•h；
则电路中每消耗 1kW•h 电能，电能表的指示灯闪烁的次数：N＝ ＝
2400r/（kW•h）；
当电能表指示灯闪烁的次数为 36次，用电器消耗的电能：W ＝ ＝
2
0.015kW•h；该用电器的电功率：P ＝ ＝ ＝0.15kW＝150W；
2
A、电风扇的电功率约为50W，故A错误；
B、液晶电视机的电功率约为150W，故B正确；
C、电热水器的电功率约为2000W，故C错误；
D、洗衣机的电功率约为500W，故D错误。

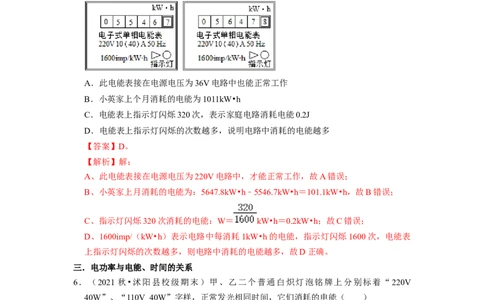

5．（2021秋•灌南县期末）如图所示分别是小英家上月初和上月末电能表的示数。结合表
盘上的信息可知，下列选项中正确的是（ ）
A．此电能表接在电源电压为36V电路中也能正常工作
B．小英家上个月消耗的电能为1011kW•h
C．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2J
D．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多
【答案】D。
【解析】解：
A、此电能表接在电源电压为220V电路中，才能正常工作，故A错误；
B、小英家上月消耗的电能为：5647.8kW•h﹣5546.7kW•h＝101.1kW•h，故B错误；
C、指示灯闪烁320次消耗的电能：W＝ kW•h＝0.2kW•h；故C错误；
D、1600imp/（kW•h）表示电路中每消耗1kW•h的电能，指示灯闪烁1600次，电能表
上指示灯闪烁的次数越多，则电路中消耗的电能越多，故D正确。
三．电功率与电能、时间的关系
6．（2021 秋•沭阳县校级期末）甲、乙二个普通白炽灯泡铭牌上分别标着“220V
40W”、“110V 40W”字样，正常发光相同时间，它们消耗的电能（ ）
A．甲灯的多 B．乙灯的多 C．一样多 D．不能确定
【答案】C。
【解析】解：用电器在正常工作时的实际功率等于用电器的额定功率，
由灯泡的铭牌可知，两个白炽灯的额定功率相等，
则它们正常发光时的实际功率P相等，
由W＝Pt可知，在相等时间t内它们消耗的电能相等。
四．电功率与电压、电流的关系
7．（2021秋•姑苏区校级期末）智能手机耗电达到一定值时，会自动提示用户采用或转入“省电模式”，在这种模式下，可延长电池的供电时间，原因是（ ）
A．减小了电池的输出电流 B．增大了电池的输出电压
C．减小了电池的供电效率 D．增大了电池的输出功率
【答案】A。
【解析】解：智能手机耗电达到一定量时，剩余的电能也是定量，
由W＝Pt可知，要延长手机的工作时间，需要减小电池的输出功率，而手机工作的电压
是不变的，
由P＝UI可知，在省电模式下，应减小电池的输出电流，故A正确。
五．电功率的计算
8．（2021秋•启东市期末）如图所示，电源电压为U且恒定，定值电阻R 与滑动变阻器R
0
串联的电路，已知：R ＞R ，在滑动变阻器的滑片P移动过程中，下列表示R 和R消
max 0 0
耗的电功率P 和P 随电压表示数U 的变化关系图线中，可能正确的是（ ）
0 R 1
A． B．
C． D．
【答案】D。
【解析】解：
AB、定值电阻R 与滑动变阻器R串联，电压表测滑动变阻器R两端的电压；
0
由串联电路电压的规律，根据P＝ 可得定值电阻R 消耗的电功率为：
0
P ＝ ＝ ，
0
R 和U为常数，由数学知识可知，电功率P 随电压表示数U 的变化关系图线为抛物
0 0 1
线，故A错误；当U 无限接近电源电压时，R 消耗的电功率为0，故B错误；
1 0
CD、由串联电路电压的规律，U ＝U﹣U ，由欧姆定律，电路的电流：I＝ ，
0 1
根据P＝UI，滑动变阻器R消耗的电功率为：
P ＝U × ＝﹣ ×U 2+ ×U ，
R 1 1 1
R 和U为常数，滑动变阻器R的电功率P 为U 的一元二次函数，因﹣ ＜0，抛物线
0 R 1
开口向下，
当滑动变阻器连入电路的电阻最大时，由分压原理，电压表的示数最大，根据 P＝
，滑动变阻器的电功率不可能为0，故C错误；
由数学知识，当U ＝﹣ ＝0.5U时，P 有最大值，故D正确。
1 R
9．（2021秋•海门市期末）如图所示，电源电压为6V且保持不变，滑动变阻器的最大阻
值为 20 ，定值电阻 R 为 5 。闭合开关后，移动滑片，发现能使电流表（“0～
0
0.6A”或“0～3A”）和电压表（“0～3V”或“0～15V”）的指针同时达到满刻度
Ω Ω
线，则R 的电功率与电流的关系图象可能是（ ）
0
A． B．
C． D．
【答案】A。
【解析】解：（1）电源电压为6V，电表的指针同时达到满刻度线，因此电压表使用的是“0～
3V”量程，定值电阻R 为5 ，I＝ ＝ ＝0.6A，即电路中的最大电流为0.6A，
0
由P＝I2R可知，R
0
的电功率
Ω
与电流的平方成正比，因在I＜1A时，I2＜I，所以，在电
路中的电流小于0.6A时，IR ＞I2R ，则R 的电功率与电流的关系图象中，图线向下
0 0 0
凹，故B不符合题意；
（2）滑动变阻器完全接入电路中时电路中的电流最小，R 的电功率最小，但不为0，
0
故C不符合题意；
（3）由题意可知，电表的指针同时达到满刻度线，即电路中的最大电流为0.6A，则：
R 0 的最大电功率：P 0大 ＝（I大 ）2R 0 ＝（0.6A）2×5 ＝1.8W，故D均不符合题意。
10．（2021秋•泰兴市期末）如图甲所示是小灯泡L和电阻R的I﹣U图像.小灯泡L的额定
Ω
电压为2V，若将L和R以某种方式连接到电源两端，下列说法中正确的有（ ）
①将L和R并联，当电路中总电流为0.7A时，灯L正常发光
②将L和R串联时电路的最大总功率与L和R并联时电路的最大总功率之比为5：2
③将L和R串联在电压为1.4V的电源两端时，此时R两端电压为1V
④将L和R串联在电压为4V的电源两端时，电路中的电流约0.3A
A．②③④ B．①②③ C．①②④ D．①③④
【答案】C。
【解析】解：
①将L和R并联，L和R两端的电压相同，当电路中总电流为0.7A时，由图可知，此
时灯泡两端的电压为2V，小灯泡正常发光，故①正确；
②将L和R串联时，灯泡两端的最大电压为2V，此时通过灯泡的电流为0.5A；R的电
阻为：R＝ ＝ ＝10 ；串联电路中电流处处相等，此时电阻R两端的电压为：
U' ＝IR＝0.5A×10 ＝5V；
R Ω
电源电压为：U＝2V+5V＝7V；电路的最大功率为：P＝UI＝7V×0.5A＝3.5W；
Ω
将L和R并联，灯泡两端的最大电压为2V，电源电压为2V；L和R两端的电压相同，
由图可知，电路中总电流为 0.5A+0.2A＝0.7A 时，电路的最大功率为：P'＝U'I'＝
2V×0.7A＝1.4W；
L和R串联时电路的最大总功率与 L和R并联时电路的最大总功率之比为 P：P'＝3.5W：1.4W＝5：2，故②正确；
③由图可知，当灯泡两端的电压为2V时，通过灯泡的电流为0.5A，此时灯泡的电阻
为：R ＝ ＝ ＝4 ；
L
Ω
将L和R串联在电源两端时，若R两端电压为1V，此时电路中的电流为：I'＝ ＝
＝0.1A；
由于灯丝的电阻受温度的影响，电压越高，灯丝的温度越高，灯丝的电阻越大，所以电
路中电流为0.1A时，灯泡的电阻要小于通过灯泡电流为0.5A时的电阻，所以此时灯泡
两端的电压要小于0.1A×4 ＝0.4V，即电源电压要小于1.0V+0.4V＝1.4V，故③错误；
④将L和R串联在电压为4V的电源两端时，由图像可知，此时L两端的电压为1V，R
Ω
两端的电压为3V，此时电路中的电流约0.3A，故④正确；
11．（2021秋•海门市期末）如图是直流电动机提升重物的示意图，电源电压为110V且保
持不变，电路中的电流是5A，重500N的物体在电动机带动下以0.9m/s的速度匀速上
升，不计各处摩擦，则电动机线圈的电阻是（ ）
A．4 B．11 C．22 D．24
【答案】A。
Ω Ω Ω Ω
【解析】解：电动机中消耗的总功率：
P总 ＝UI＝110×5＝550（w）
电机输出的机械功率等于物体克服重力做功的功率：
P出 ＝Gv＝mgv＝500×0.9＝450（w）
由能量守恒得电机热功率等于总功率与输入功率的差：
P热 ＝P总 ﹣P出 ＝550﹣450＝100（W）
由焦耳定律知电机的发热功率为：P ＝I2R，
3
则：R＝ ＝ ＝4（ ）
即电动机的电阻为4 ，
Ω
12．（2021秋•淮安区期末）如图所示，电源电压不变，滑动变阻器的滑片移至最大阻值
Ω处，闭合开关，电流表示数0.1A，灯泡的功率0.3W。移动滑片，使滑动变阻器最大阻
值的 接进电路，电流表示数0.2A，灯泡恰好正常发光，且消耗的功率为1W。一些推
算，结果错误的是（ ）
A．电源电压为8V
B．灯泡正常发光时电阻为25
C．滑动变阻器最大阻值为60
Ω
D．灯泡正常发光滑动变阻器消耗的功率0.8W
Ω
【答案】A。
【解析】解：AC、电路中，灯与滑动变阻器串联，电压表测灯两端的电压，电流表测
电路的电流，滑动变阻器滑片移至最大阻值处，闭合开关，电流表示数为0.1A，小灯泡
的功率为0.3W，根据P＝UI，灯泡两端的电压为：U ＝ ＝ ＝3V，
1
根据串联电路的规律及欧姆定律，电源电压：U＝U
1
+I
1
×R滑 ＝3V+0.1A×R滑 ﹣﹣﹣﹣﹣
﹣﹣﹣﹣①
移动滑片，使滑动变阻器最大阻值的 接进电路时，电流表示数为0.2A，小灯泡恰好正
常发光，消耗的功率为1W，灯泡两端的电压为：U ＝ ＝ ＝5V，
2
根据串联电路的规律及欧姆定律，电源电压：U＝U
2
+I
2
× R滑 ＝5V+0.2A× R滑 ﹣﹣﹣
﹣﹣﹣﹣②
由①②得：R滑 ＝60 ，U＝9V，故A错误，C正确；
Ω
B、由欧姆定律，灯泡正常发光时的电阻为：R ＝ ＝ ＝25 ，故B正确；
2
D、小灯泡正常发光时，滑动变阻器两端的电压为：U滑 ＝U﹣U
2
＝Ω9V﹣5V＝4V，
滑动变阻器的功率为：P滑 ＝U滑I
2
＝4V×0.2A＝0.8W，故D正确。
13．（2021秋•邗江区期末）如图所示两个灯泡L 、L 阻值分别为6 和10 ，闭合开关后
1 2
Ω Ω的现象是（ ）
A．通过两灯泡的电流I ：I ＝3：5
1 2
B．灯泡两端的电压U ：U ＝3：5
1 2
C．灯泡的电功率P ：P ＝5：3
1 2
D．灯泡L 比L 暗
1 2
【答案】C。
【解析】解：由电路图可知，两灯泡并联，电流表 A 测量干路电流，电流表A 测量灯
1 2
泡L 的电流；
2
因并联电路中各支路两端的电压相等，
所以，灯泡两端的电压U ：U ＝1：1，故B错误；
1 2
由I＝ 可得，通过两灯泡的电流之比：
＝ ＝ × ＝ × ＝ ，故A错误；
由P＝UI可得，灯泡的电功率之比：
＝ ＝ × ＝ × ＝ ，故C正确；
灯泡的电功率P ：P ＝5：3，则L 的实际功率较大，
1 2 1
因灯泡的亮暗取决于实际功率的大小，
所以，灯泡L 比L 亮，故D错误。
1 2
14．（2021秋•姜堰区期末）如图甲所示是小明设计的调光灯电路图，他将粗细均匀的铅
笔芯AB通过回形针连入电路，小灯泡的额定电压为6V。闭合开关S后，回形针从B端
滑到A端的过程中，电流表示数随电压表示数变化的图像如图乙所示。则（ ）A．铅笔芯AB的阻值为6
B．回形针向左滑动过程中，灯泡的阻值变小
Ω
C．小灯泡的最小功率为1.5W
D．电路消耗的最大功率为6W
【答案】D。
【解析】解：（1）当滑片位于A端时，电路为灯泡的简单电路，
由乙图可知，电源的电压U＝6V，与灯泡的额定电压相等，所以此时灯泡正常工作，电
路中的电流I ＝1A，
max
电路消耗的最大功率P＝UI ＝6V×1A＝6W，故D正确；
max
（2）当滑片位于B端时，灯泡与回形针AB串联，电压表测灯泡两端的电压，电流表
测电路中的电流；
根据串联电路的分压特点可知，灯泡两端的电压最小，
由I﹣U关系图象可知，U ＝1.5V，I ＝0.5A，
L min
串联电路的总电压等于各分电压之和，所以U ＝U﹣U ＝6V﹣1.5V＝4.5V，
AB L
根据欧姆定律可得：
R ＝ ＝ ＝9 ，故A不正确；
AB
灯泡的最小电功率：
Ω
P＝U I ＝1.5V×0.5A＝0.75W，故C不正确；
L min
（3）滑片在B端时，灯泡的电阻：R ＝ ＝ ＝3 ，滑片在A端时，灯泡的电
L
Ω
阻：R ′＝ ＝ ＝6 ，
L
比较电阻大小可知回形针向左滑动过程中，灯泡的阻值变大，故B不正确。
Ω
15．（2021秋•姑苏区校级期末）如图甲所示，电源电压恒定，R 为定值电阻，R为热敏
0
电阻。改变环境温度，定值电阻R 两端电压U 随温度t变化的关系如图乙所示，下列
0 0
关于电路消耗的总功率P随温度t变化的关系图像，正确的是（ ）A． B．
C． D．
【答案】A。
【解析】解：由图甲电路图可知，定值电阻R 和电阻R串联，电压表测R 两端的电
0 0
压，
R 为定值电阻，由I＝ 可知，电路中的电流随温度t的变化图线与图乙类似，
0
电源的电压不变，由P＝UI可知，电路消耗的总功率P与随温度t的变化图线也与图乙
类似，由选项可知，A正确、BCD错误。
16．（2021秋•姑苏区校级期末）如图所示，电源电压恒为12V，电流表（0～0.6A、0～
3A），从规格“20 1.5A”、“50 1.5A”、“60 1A”的滑动变阻器R中选择一
个，将它与10 的定值电阻分别以串联和并联的方式接入M、N之间，闭合开关S，移
Ω Ω Ω
动滑片，观察到不同连接方式中电流表的某两次示数分别为0.2A和2.5A，应选用滑动
Ω
变阻器的规格及在元件安全情况下R的最大功率是（ ）
A．“20 1.5A”21.6W B．“50 1.5A”18W
C．“50 1.5A”30W D．“60 1A”12W
Ω Ω
【答案】B。
Ω Ω
【解析】解：（1）当R
1
与R串联时，I串 ＝0.2A，由欧姆定律可得，总电阻：R串联 ＝
＝ ＝60 ，
此时滑动变阻器R的最大阻值至少为：R＝60 ﹣10 ＝50 ；
Ω
当R 与R并联时，电源电压为12V且不变，电阻R 的阻值为10 ，由欧姆定律可得，
1 Ω Ω1 Ω
通过电阻R
1
的电流：
Ω
I＝ ＝ ＝1.2A；此时干路电流I并 ＝2.5A，根据并联电路电流的规律，此时通过R的电流：
I
R
＝I并 ﹣I＝2.5A﹣1.2A＝1.3A，
由串联和并联时求出的R和I 可知，滑动变阻器R的规格应为“50 ，1.5A”；
R
（2）当R与R
1
并联在电路中，且允许通过最大电流为1.5A时，R的
Ω
电功率最大，此时
P＝U滑I滑 ＝12V×1.5A＝18W。
17．（2021秋•兴化市期末）在“学习使用滑动变阻器”的活动中，小明设计了如图所示
的电路。滑动变阻器标有“20 1A”字样，小灯泡标有“3V 0.9W”字样（不考虑温
度对灯丝电阻的影响）。闭合开关，将滑动变阻器的金属滑片移至中点时，小灯泡恰好
Ω
正常发光。移动金属滑片的过程中，确保各元件使用安全，则（ ）
A．电源电压为9V
B．小灯泡消耗的最小电功率为0.6W
C．电路消耗的最大电功率为2.7W
D．滑动变阻器消耗的最小电功率为0.8W
【答案】D。
【解析】解：由电路图可知，滑动变阻器与灯泡串联；
A、将滑动变阻器的金属滑片移至中点时，滑动变阻器接入电路中的电阻为 R'＝10 ；
小灯泡恰好正常发光，小灯泡两端的电压为 3V，此时电路中的电流即电路的最大电流
Ω
为为：I＝ ＝ ＝0.3A；根据欧姆定律可知，滑动变阻器两端的电压为：U'＝
IR'＝0.3A×10 ＝3V；根据串联电路的电压关系可知，电源电压为：U＝U'+U
额
＝
3V+3V＝6V，故A错误；
Ω
B、灯泡的电阻为：R ＝ ＝ ＝10 ；
L
当滑动变阻器全部接入电路中时，电路中的电流最小，灯泡消耗的电功率最小，
Ω
则小灯泡的最小功率为：P小 ＝ R
L
＝ ×10 ＝0.4W，故B错
误；
Ω
C、电路中的最大电流为I＝0.3A，则电路的最大功率为：P＝UI＝6V×0.3A＝1.8W，故
C错误；
D、由欧姆定律、电阻的串联可得滑动变阻器消耗的功率为：P 滑 ＝I2R＝ R＝ ＝ ＝ ＝
，
由数学知识可知，当变阻器的阻值R＝R ＝10 时，变阻器R消耗的电功率最大，所以
L
滑片向左移动时，变阻器消耗的功率先变大后变小，而由题意可知R＜10欧时，灯泡会
Ω
烧坏，
所以，当变阻器的阻值最大为R＝20 时，其消耗的功率最小，
Ω
则变阻器消耗的最小功率为：P滑小 ＝ ＝0.8W，故D正确。
18．（2021秋•江苏期末）在如图所示的电路中，电源电压保持不变，R为定值电阻，闭
合开关S，调节滑动变阻器的滑片，发现电流表的示数由 0.1A变为0.3A，电压表的示
数由8V减少到4V．则下列说法正确的是（ ）
A．电源电压为20V
B．R的电功率变化量为1.6W
C．电源电压为15V
D．R的电功率变化量为3.2W
【答案】B。
【解析】解：
由电路图可知，定值电阻R与滑动变阻器R'串联，电压表测滑动变阻器两端的电压，电
流表测电路中的电流；
根据题意可知，当I＝0.1A时，电压表的示数为8V，
由欧姆定律和串联电路的电压特点可得，电源电压：U＝IR+U滑 ＝0.1A×R+8V﹣﹣﹣﹣
﹣﹣﹣﹣①；
当I'＝0.3A时，电压表的示数为4V，
同理可得电源电压：U＝IR+U滑 ′＝0.3A×R+4V﹣﹣﹣﹣﹣﹣﹣﹣②，
联立①②解得：R＝20 ，U＝10V，故AC错误；
定值电阻R的电功率变化量：
Ω△P＝（I'）2R﹣I2R＝（0.3A）2×20 ﹣（0.1A）2×20 ＝1.6W，故B正确，D错误。
19．（2021秋•邗江区期末）如图甲所示电路的电源电压为 3V，小灯泡的额定电压为
Ω Ω
2.5V，图乙是小灯泡的I﹣U图象。闭合开关S后，下列判断正确的是（ ）
A．滑动变阻器的滑片P向左滑动时，灯泡变暗
B．电流表示数为0.4A时，灯泡的电阻是25
C．电压表示数为2.5V时，小灯泡的功率是1.25W
Ω
D．小灯泡正常发光时，滑动变阻器的电功率是0.25W
【答案】D。
【解析】解：
A、由图可知，闭合开关S后，灯泡与变阻器串联，电压表测变阻器两端的电压，电流
表测电路中的电流，
滑片P向左滑动时，电路中的电阻变小，由欧姆定律可知，电路中的电流变大，根据P
＝I2R可知灯泡的实际功率增大，则灯泡变亮，故A错误；
B、由灯泡的I﹣U图象可知，当电流为0.4A时，灯泡的电压为1V，
由欧姆定律可得，灯的电阻：
R ＝ ＝ ＝2.5 ，故B错误；
L
C、电压表示数为2.5ΩV时，由串联电路电压的规律，灯的电压为：U
L
′＝U﹣U滑 ′＝
3V﹣2.5V＝0.5V，
由图象可知，灯的电压为0.5V时电流为0.3A，则小灯泡的功率：
P ′＝U ′I′＝0.5V×0.3A＝0.15W，故C错误；
L L
D、小灯泡的电压等于额定电压 2.5V时，灯正常发光，由图象可知灯的额定电流为
0.5A，
根据串联电路电压的规律，变阻器的电压为：U滑 ＝U﹣U
L额
＝3V﹣2.5V＝0.5V，
此时滑动变阻器的功率：
P滑 ＝U滑I滑 ＝0.5V×0.5A＝0.25W，故D正确。20．（2021秋•建湖县期末）如图甲所示电路，电源电压不变，R 是定值电阻，R 是滑动
1 2
变阻器。闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数
和电压表示数的关系如图乙所示。则滑动变阻器滑片由一端移到另一端的过程中
（ ）
A．定值电阻电功率的最小值为1.35W
B．定值电阻电功率的变化为4.05W
C．电路总功率的最小值为1.8W
D．电路总功率的最大值为6.4W
【答案】C。
【解析】解：
由电路图可知，定值电阻R 与滑动变阻器R 串联，电压表测R 两端的电压，电流表测
1 2 2
电路中的电流。
（1）当R 接入电路中的电阻为零时，电路中的电流最大，此时电路为R 的简单电路，
2 1
由图象可知，电路中的最大电流I最大 ＝1.2A，
由I＝ 可得，电源的电压：
U＝I最大R
1
＝1.2A×R
1
﹣﹣﹣﹣﹣﹣﹣①
当R 接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，
2
由图象可知，电路中的最小电流I最小 ＝0.3A，电压表的最大示数U
2
＝4.5V，
因串联电路中总电压等于各分电压之和，所以电源的电压：
U＝I最小R
1
+U
2
＝0.3A×R
1
+4.5V﹣﹣﹣﹣﹣﹣﹣②，
因电源的电压不变，所以：1.2A×R ＝0.3A×R +4.5V，
1 1
解得：R ＝5 ，
1
则电源的电压Ω：U＝I大R
1
＝1.2A×5 ＝6V；
（2）由P＝I2R可得定值电阻电功Ω率的最小值：P
1最小
＝I最小 2R
1
＝（0.3A）2×5 ＝
0.45W．故A错误；
Ω定值电阻电功率的最大值：P
1最大
＝I最大 2R
1
＝（1.2A）2×5 ＝7.2W，
所以定值电阻电功率的变化量：△P
1
＝P
1最大
﹣P
1最小
＝7.Ω2W﹣0.45W＝6.75W，故B错
误；
电路总功率的最小值：P最小 ＝UI小 ＝6V×0.3A＝1.8W，故C正确；
电路总功率的最大值：P最大 ＝UI大 ＝6V×1.2A＝7.2W，故D错误。
六．电功的测量
21．（2021秋•沭阳县校级期末）安装在家庭电路中的电能表，测量的是（ ）
A．电能 B．电压 C．电阻 D．电流
【答案】A。
【解析】解：A、电能表是用来测量电路消耗电能的仪表，故A正确；
B、电压需要用电压表测量，不能用电能表测量，故B错误；
C、电阻应该用欧姆表测量，不能用电能表测量，故C错误；
D、电流应该用电流表测量，不能用电能表测量，故D错误；
七．电功率的概念
22．（2021秋•东台市期末）一位电视台记者在报道某工厂“淘汰落后产能、促进新旧动
能转换”仅上半年就节电15000kW•h的时候，手举一只理发用的电吹风说：“这只电
吹风是 1500W 的，也就是 1.5kW，这个厂节省的电力可以开动 1000 个这样的电吹
风。”这位记者的报道中弄混了两个重要的电学概念。这两个概念是（ ）
A．电能和电流 B．电流和电阻
C．电能和电功率 D．电流和电功率
【答案】C。
【解析】解：某工厂上半年共节电15000kW•h，即节省的电能是15000kW•h；这只电
吹风是1500瓦的，也就是1.5kW，1.5kW是指电吹风的电功率，所以这个记者把电能和
电功率混淆了。
23．（2021秋•海陵区期末）小伟利用电能表和秒表测某家用电器的电功率，当电路中只
有这个用电器工作时，测得在15min内消耗的电能为0.3kW•h，则这个用电器可能是（
）
A．洗衣机 B．家庭照明白炽灯
C．电视机 D．空调机
【答案】D。
【解析】解：已知该用电器工作时间t＝15min＝0.25h，消耗的电能W＝0.3kW•h，
则用电器的功率为：P＝ ＝ ＝1.2kW＝1200W，洗衣机的功率在 400W左
右，白炽灯的功率是几十瓦左右，电视机的功率约 120W左右，而空调机的功率约
1000W以上，则该用电器可能是空调机，故D正确。
八．电流的热效应24．（2021秋•南京期末）如图所示，下列电器中不是应用电流热效应工作的是（ ）
A． 电风扇 B． 电熨斗
C． 电水壶 D． 电饭锅
【答案】A。
【解析】解：磁场对电流的作用，说明通电导体在磁场中受到力的作用，是电能转化为
机械能，根据这个原理制成了电动机；电风扇中的电动机通电后电风扇转动，电能转化
成了机械能，不是利用电流的热效应 即可；电熨斗、电水壶、电饭锅电能转化成内
能，都是利用了电流的热效应。
25．（2021秋•建湖县期末）下列家用电器中，利用电流热效应工作的是（ ）
A．电风扇 B．电饭锅 C．电冰箱 D．电视机
【答案】B。
【解析】解：电风扇、电冰箱主要是把电能转化为机械能；电视机主要是把电能转化为
声能和光能。
只有电饭锅是把电能转化为内能，是利用电流的热效应。
九．焦耳定律
26．（2021秋•江阴市期末）如图是探究“影响电流热效应的因素”的实验装置，电阻丝
R 和R 分别密封在两只完全相同的烧瓶中，且R ＜R ，瓶中装有质量相等的煤油。下
1 2 1 2
列说法正确的是（ ）
A．闭合开关后，装R 电阻丝的烧瓶中温度计示数上升较快
1
B．该装置用来探究电流热效应与电流大小的关系
C．将某一烧瓶中的煤油换成等质量的水，可比较煤油和水的比热容大小
D．实验中，通过温度计示数的变化来比较电阻丝产生热量的多少
【答案】D。
【解析】解：A、由焦耳定律Q＝I2Rt可知，电流和通电时间相同时，电阻越大，放出的热量越多，
由于且R ＜R ，故R 放出的热量多，温度计示数升的快，故A错误；
1 2 1
B、由图可知，两电阻丝串联，电流相同，通电时间也相同，但电阻不同，故该实验探
究的是电流产生的热量与电阻的关系，故B错误；
C、要比较水和煤油的比热容，应该让水和煤油吸收的热量相等，由温度变化的大小得
出比热容的大小关系。要让两瓶液体吸收的热量相等，就得控制两个烧瓶中的电阻相
同，因为R ＜R ，故C错误；
1 2
D、通电后电流通过电阻丝做功，产生热量使煤油的温度升高，通过观察温度计的示数
大小来判断电流产生的热量的多少，这种研究方法叫转换法，故D正确。
27．（2021秋•海陵区期末）如图是探究焦耳定律的实验装置，两个烧瓶中装着等质量、
等温度的煤油，电阻阻值R ＞R 。闭合开关一段时间后，记录两支温度计的示数。下列
1 2
说法中正确的是（ ）
A．闭合开关，电阻两端的电压关系为U ＜U
1 2
B．通电1min后R 所在的烧瓶温度计示数更高
2
C．温度计示数的变化可反映电阻产生热量的多少
D．该装置只能探究电流产生的热量与电阻大小的关系
【答案】C。
【解析】解：
A、由图可知，电阻R 、R 、滑动变阻器串联接入电路中，通过三个电阻的电流是相同
1 2
的，电阻阻值R ＞R ，根据U＝IR可知，电阻两端的电压关系为U ＞U ，故A错误；
1 2 1 2
B、电流相同，通电时间相同，电阻阻值R ＞R ，根据Q＝I2Rt可知，R 所在的烧瓶温
1 2 1
度计示数更高，故B错误；
C、通电后电流通过电阻丝做功，产生热量被煤油吸收，使煤油的温度升高，通过观察
温度计的示数变化来判断电流产生的热量的多少，故C正确；
D、由图可知，电路中有滑动变阻器，移动滑动变阻器滑片，可以改变电路中的电流，
能探究电流产生的热量与电流大小的关系，故D错误。
一十．焦耳定律的计算及其应用
28．（2021秋•泰兴市期末）如图乙所示，将锡纸条的中间剪掉一些，已知ab、bc、cd长
度相等，如图甲所示，将锡纸条接在电池两极，很快锡纸条开始冒烟、着火.关于该实验现象的分析错误的是（ ）
A．ab段的电阻大于bc段的电阻
B．bc段产生的热量大于cd段
C．先冒烟的是ab段
D．ab段的电流小于bc段的电流
【答案】D。
【解析】解：
A、由图知，锡纸条上ab、bc、cd段的材料和长度相等，ab段横截面积最小，cd段横截
面积最大，在材料和长度相同时，横截面积越小电阻越大，所以 ab段的电阻最大，bc
段的电阻较大，cd段的电阻最小，故A正确；
BCD、ab、bc、cd段可看作是串联，通过三段的电流相等，根据Q＝I2Rt可知相等时间
内，ab段的电阻最大，产生热量最多，其次是bc段，cd段产生的热量最少，所以先冒
烟的是ab段，故BC正确，D错误。
29．（2021秋•邗江区期末）甲、乙两电热丝电阻之比为2：3，通过的电流之比为3：1，
则相同时间内产生的热量之比为（ ）
A．2：1 B．6：1 C．1：2 D．1：6
【答案】B。
【解析】解：由题意可知，R甲 ：R乙 ＝2：3，I甲 ：I乙 ＝3：1，
由Q＝I2Rt可得，在相同时间内产生的热量之比： ＝ ＝ ＝
，故B正确，ACD错误。
一十一．焦耳定律在实际中的应用
30．（2021秋•兴化市期末）家庭电路中，由于线路连接处接触不良，造成局部过热，也
可能会引起火灾。下列关于接触不良处过热的原因分析正确的是（ ）
A．因电阻变大，使得通过此处电流比电路中其他部分电流小，但长时间通电造成的
B．因电阻变小，使得通过此处电流变大，长时间通电造成的
C．因电阻变小，使得此处的发热功率变大，长时间通电造成的
D．此处电流与电路中其他部分电流相等，因电阻变大，长时间通电造成的
【答案】D。【解析】解：导线与用电器串联接入电路中，根据串联电路的电流规律可知，此处电流
与电路中其他部分电流相等；当线路连接处接触不良时，该处的电阻会增大，由P＝I2R
可知，该处的发热功率增大；根据Q＝I2Rt可知，长时间通电时在接触不良处电流产生
的热量过多，从而造成接触不良处过热，会引发火灾；故D正确，ABC错误。
一十二．电热的利用与防止
31．（2021秋•江苏期末）将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电
热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（ ）
A．电冰箱产生的热量最多 B．电脑产生的热量最多
C．电热毯产生的热量最多 D．三者产生的热量一样多
【答案】C。
【解析】解：家庭电路中，各个用电器两端的电压相同，U＝220V，三种用电器的实际
功率：P实 ＝P额 ＝180W；
根据W＝Pt，用电器工作时间t相等，三种用电器消耗的电能相同；电冰箱与电脑工作
时，主要把电能转化为机械能或其他形式的能，产生的热量很小，电热毯工作时电热丝
产生热量，把电能全部转化为热量；产生热量最多的是电热毯。
32．（2021秋•邗江区期末）在如图所示的家用电器中，相同时间内产生的热量远小于其
消耗电能的是（ ）
A． 电风扇 B． 电水壶
C． 电熨斗 D． 电暖气
【答案】A。
【解析】解：电水壶、电熨斗、电暖气三个用电器都是利用电流热效应工作的，电流通
过它们做功时电能全部转化为内能，即Q＝W。
而电流通过电风扇做功时，将电能大部分转化为机械能使风扇转动，只有一少部分转化
为内能，即Q＜W。
所以相同时间内产生的热量远小于其消耗电能的是电风扇。
一十三．家庭电路的组成与连接
33．（2021秋•阜宁县期末）在楼梯中间安装的电灯，需要在楼上、楼下都能控制灯的亮
和灭。如图所示为四位同学设计的控制楼梯灯的模拟电路图，其中不能达到控制要求的
是（ ）A．图甲 B．图乙 C．图丙 D．图丁
【答案】C。
【解析】解：A、如图，电路是断开的，灯泡不工作，当S 移到下端触点或S 移到上端
1 2
触点，电路都是闭合电路，灯泡都能正常工作，电路设计正确。不符合题意。
B、如图，电路是闭合电路，灯泡工作，当S 移到下端触点或S 移到上端触点，电路都
1 2
是断开的电路，灯泡都停止工作，电路设计正确。不符合题意。
C、如图，电路是闭合电路，灯泡工作，当S 移到左端的触点，灯泡还工作。电路设计
2
错误。符合题意。
D、如图，电路是闭合电路，灯泡工作，当S 移到上端触点或S 移到下端触点，电路都
1 2
是断开的电路，灯泡都停止工作，电路设计正确。不符合题意。
一十四．插座的构造与工作方式
34．（2021秋•淮安区期末）家庭电路中，电冰箱、洗衣机等家用电器，金属外壳均用三
线插头接地，其目的是（ ）
A．防止发生触电事故 B．延长电器使用寿命
C．保证电器正常工作 D．节约用电避免浪费
【答案】A。
【解析】解：三孔插座的接法是左零右火上接地，三脚插头的接法是中上的脚要与用电
器外壳相连；当三脚插头插入三孔插座时，使金属外壳通过接地线与大地相连通，这样
若用电器的金属外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
35．（2021秋•建湖县期末）如图是一只完好的移动插座，闭合开关S，指示灯发光。再将
台灯插入接线板的插座，台灯与指示灯都能发光。下列说法正确的是（ ）
A．台灯与指示灯串联，并受开关S控制
B．台灯与指示灯并联，开关S在干路上
C．该接线板的连接线内只有火线和零线两根导线
D．该接线板上有5个插孔会使测电笔氖光发光
【答案】B。
【解析】解：AB、开关控制台灯和指示灯，而台灯和指示灯互不影响，因此台灯与指示灯并联，开关S在干路上，故A错误、B正确；
C、根据图示可知，该插头为三脚插头，因此相连的线有火线、零线和地线，故 C错
误；
D、从接线板上可以看出，两个三孔插座，两个两孔插座，因此一共有四个插孔与火线
相连，即四个插孔能使测电笔氖管发光，故D错误。
一十五．熔断器的作用及保险丝的选择方法
36．（2021秋•泰兴市期末）关于家庭电路，下列说法中错误的是（ ）
A．用电器使用三线插头，是为了防止漏电而采取的保护措施
B．家庭电路中总电流过大，保险丝熔断，一定是出现了短路现象
C．在家庭电路中，同时工作的用电器越多，总电流越大
D．保险丝一般选用电阻比较大，熔点比较低的合金材料制作而成的
【答案】B。
【解析】解：
A、用电器使用三线插头，三孔插座上面的孔接地线，在用电器漏电时，人接触用电
器，地线可以把人短路避免触电事故发生，故A正确；
B、保险丝熔断是因为电路中电流过大，电流过大可能是短路或总功率过大造成的，故
B错误；
C、在导体长度和材料一定时，横截面积越大，电阻越小；家庭电路中用电器都是并联
的，同时工作的用电器越多，相当于增大了导体的横截面积，所以总电阻越小，根据欧
姆定律可知，干路中的电流越大，故C正确；
D、保险丝一般选择电阻大，熔点低的铅锑合金制成的，故D正确。
37．（2021秋•姜堰区期末）如图所示，在接线柱A、B间接入导线（其材料为普通铜
丝），在接线柱C、D间接入熔丝．接通电源，灯泡正常发光，熔丝不熔断；断开电
源，在 B、D间连上一根导线，再次接通电源时，灯不亮，熔丝熔断。以下判断中错误
的是（ ）
A．熔丝熔断时，熔丝中的电流大于 AB 间导线中的电流
B．导致熔丝熔断的原因是电路中电流过大
C．熔丝熔断，但灯泡依然完好
D．如果先在C、D间连上一根导线，再接通电源时，熔丝不会熔断
【答案】A。【解析】解：A、熔丝和导线串联，熔丝熔断时，熔丝中的电流与AB间导线中的电流
相等，故A错误；
B、断开电源，在B、D间连上一根导线，再次接通电源时，灯发生短路，不亮，熔丝
熔断，是由于电流过大导致的，故B正确；
C、由于灯泡被短路，所以虽然熔丝熔断，但灯泡是完好的，故C正确；
D、如果先在C、D间连上一根导线，此时电路是通路，灯泡发光，电路中的电流不会
过大，熔丝不会熔断，故D正确；
38．（2021秋•江苏期末）下列有关家庭用电知识的说法正确的是（ ）
A．制作保险丝应选择熔点较高、电阻较小的材料
B．使用试电笔时手不能接触笔尾金属体
C．控制电灯的开关应连接在火线和该电灯之间
D．保险丝熔断了，可以用铜丝或铁丝代替
【答案】C。
【解析】解：A、制作保险丝通常选择熔点较低、电阻率较大的铅锑合金，故A错误；
B、使用试电笔时手不能接触笔尖金属体，但应该接触笔尾金属体，故B错误；
C、控制电灯的开关应连接在火线和该电灯之间，这样在断开开关时，才能保证灯泡处
不带电，故C正确；
D、铜丝或铁丝的熔点高，在电流过大时不能及时熔断，起到不保护作用，不能用来代
替保险丝，故D错误。
一十六．家庭电路的故障分析
39．（2021秋•兴化市期末）小明在爸爸帮助下，尝试连接如图所示的部分家庭照明电
路，为判断电路中是否有故障，他在保险丝处接入一只“220V 40W”的灯泡L 。闭合
0
总开关后，小明将开关S 、S 均闭合，下列关于电路故障判断说法正确的是（ ）
1 2
A．灯L 不亮，灯L 、L 发出暗红色光，则灯L 一定短路
1 0 2 1
B．灯L 、L 均不亮，灯L 正常发光，则灯L 一定短路
1 2 0 1
C．灯L 不亮，灯L 、L 发出暗红色光，则灯L 一定断路
1 0 2 1
D．灯L 、L 、L 均发出暗红色光，则说明电路中一定存在接触不良
0 1 2
【答案】C。
【解析】解：
A、灯L 不亮，灯L 、L 发出暗红色光，由于家庭电路是并联电路，则故障是灯 L 断
1 0 2 1路，故A错误；
B、灯L 、L 均不亮，灯L 正常发光，这说明L 两端的电压为电源电压，则故障灯
1 2 0 0
L 、L 中的一个短路，一个断路，或两个都短路，故B错误；
1 2
C、灯L 不亮，通过灯泡L 无电流，灯L 、L 发出暗红色光，灯泡L 有电流，所以故
1 1 0 2 2
障是灯L 一定断路，故C正确；
1
D、灯L 、L 、L 均发出暗红色光，则说明电路是通路，不能存在接触不良，故 D错
0 1 2
误。
40．（2021秋•高邮市期末）如图所示的家庭照明电路中某处存在故障。电工师傅为查明
故障，在保险丝处接入一只“220V，40W”的灯泡L 。当只闭合开关S、S 时，灯泡L
0 1 0
正常发光，灯泡L 不发光；当只闭合开关S、S 时，L 和L 都呈暗红色（比正常发光
1 2 0 2
状态暗得多）。由此可以确定（ ）
A．L 灯头接线处断路 B．L 灯头接线处短路
1 1
C．开关S 短路 D．L 灯头接线处短路
1 2
【答案】B。
【解析】解：
当只闭合S、S 时，L 、L 串联，L 正常发光，L 不发光，这说明L 被短路，使L 直
1 0 1 0 1 1 0
接接在电源上，从而使L 正常发光，故B正确，AC错误；
0
当只闭合S、S 时，L 、L 串联，L 和L 都呈暗红色，是因为L 、L 分得电压都低于
2 0 2 0 2 0 2
220V，所以L 支路正常，故D错误。
2
41．（2021秋•东台市期末）如图所示是某家庭电路，闭合开关 S 、S ，灯泡L 正常发
1 2 1
光、L 不亮。断开S 、保持S 闭合，用测电笔插入插座上孔氖管发光，插入插座下孔
2 1 2
氖管发光。则故障可能是（ ）
A．ac间断路 B．bd间断路
C．灯泡L 断路 D．b点到零线之间断路
2
【答案】B。【解析】解：闭合开关S 、S ，灯泡L 正常发光、L 不亮，则灯泡L 所在电路正常，
1 2 1 2 1
即b点到零线之间不会断路；
若灯泡L 断路，因并联电路各支路互不影响，所以不会影响插座（即用测电笔测试插
2
座的上下两孔时，只有上孔能使氖管发光），故不可能是灯泡L 断路；
2
断开S 、保持S 闭合，用测电笔插入插座上孔时氖管发光，说明火线是完好的，故ac
1 2
间没有断路；
而用测电笔插入插座下孔时氖管也发光，这说明插座的下孔与火线之间也是接通的，由
于L 是完好的，则插座的下孔通过L 与火线相连，所以故障是bd间断路；
2 2
综上所述，B正确。
42．（2021秋•阜宁县期末）如图所示为某家庭卫生间电路，电灯和电热水器都在正常工
作。在三孔插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔
出洗衣机的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光，发现有一根熔丝
熔断了。下列分析合理的是（ ）
A．一定是电路超负荷工作
B．断开S 、S ，再用测电笔检测三孔插座的左右两孔，氖管都发光
1 2
C．只断开S ，再用测电笔检测开关S 的两个接线柱，氖管都不发光
2 1
D．只取下灯泡，再用测电笔检测灯座的两个接线柱，氖管都发光
【答案】D。
【解析】解：
A、由题知，在三孔插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止
工作，有一根熔丝熔断了，说明电路中电流过大；因洗衣机的开关未闭合，即洗衣机没
有工作，说明不是用电器的总功率过大造成的（即不是电路超负荷工作），则产生该现
象的原因是洗衣机的插头处短路，故A错误；
B、由题知，拔出洗衣机的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光，
说明三孔插座的左右两孔都与火线相连，则火线上的熔丝是完好的，所以是零线上的熔
丝熔断了；
断开S 、S 时，三孔插座的左孔无法与火线相连，因此用测电笔检测三孔插座的左孔
1 2
时，氖管不发光，故B错误；
C、只断开S ，开关S 的上下两个接线柱都与火线相连，因此用测电笔检测开关S 的两
2 1 1
个接线柱，氖管都发光，故C错误；
D、只取下灯泡，灯座的左接线柱通过S 与火线相连，灯座的右接线柱通过电热器、S
1 2
与火线相连，氖管都发光，故D正确。一十七．安全用电原则
43．（2021秋•建湖县期末）下列做法符合安全用电原则的是（ ）
A．家用电器起火时应迅速用水扑灭
B．多个大功率用电器应接在同一插线板上使用
C．控制用电器的开关一定要接在零线上
D．有金属外壳的家用电器，一定要将外壳接地
【答案】D。
【解析】解：
A、水是导体；家用电器起火时，如果直接用水去灭火，会发生触电事故，故A错误；
B、家庭电路中不能同时使用多个大功率用电器，否则会使电路中电流的过大而引起火
灾，故B错误；
C、控制用电器的开关一定要接在火线上，这样在开关断开时，用电器不带电，更安
全，故C错误；
D、为了防止因漏电而发生触电事故，有金属外壳的家用电器，外壳一定要接地，故 D
正确。
44．（2021秋•海门市期末）关于家庭电路与安全用电，下列做法正确的是（ ）
A．发现有人触电后，应立即用手把触电人拉离电线
B．电热毯内的电阻丝断了，接上后可继续使用
C．使用三线插头时，地线插脚先进入插座
D．使用测电笔判断火线时，不能接触金属电极
【答案】C。
【解析】解：A、发现有人触电不能用手接触触电人，应用干木棒将电线挑开，故A错
误；
B、电热毯的电阻丝断了，再接上，搭接处的电阻会变大，根据焦耳定律可知，会产生
局部过热，存在发生电火灾的隐患，故B错误；
C、使用三线插头时，地线插头比其它两个长点，先进入插座，使用电器金属外壳接
地，一旦漏电时，电流从地线直接导向大地，防止人发生触电事故，故C正确；
D、使用测电笔时，人必须接触笔尾金属体，否则判断不出是火线还是零线，故D错
误。
45．（2021秋•吴江区期末）关于家庭电路及安全用电，下列说法中正确的是（ ）
A．甲图：两孔插座和三孔插座是串联的B．乙图：白炽灯泡的金属螺纹壳既可接火线，也可接零线
C．丙图：图中测电笔的使用是正确的
D．丁图：发生此类触电时，电路中的“漏电保护器”会自动断开，切断电路
【答案】D。
【解析】解：
A、插座上的两孔插座和三孔插座是并联的，故A错误；
B、为了防止出现触电现象，在家庭电路中白炽灯螺丝套接零线（N）上，故B错误；
C、常用测电笔辨别火线和零线，使用测电笔时，手要接触测电笔尾部的金属体，笔尖
接触电线，如果氖管发光，表示接触的是火线，故C错误。
D、人站在地面上单手接触火线时，电流直接由人体流入大地，造成电路中通过火线的
电流较大，则火线与零线中的电流相差较大，所以漏电保护器会自动断开，起到保护作
用，故D正确；
46．（2021秋•东台市期末）用电水壶烧水时，导线突然起火，正确的做法是（ ）
A．立即切断电源 B．快速用水灭火
C．取湿巾纸盖住 D．取灭火器灭火
【答案】A。
【解析】解：用电水壶烧水时，导线突然起火，应先切断电源，让导线中没有电流，不
再发热，阻止绝缘层继续燃烧，同时在灭火时也能防止触电事故的发生，故BCD错
误，A正确。
47．（2021秋•溧阳市期末）“珍爱生命，安全用电”是同学们日常生活中必须具备的安
全意识，电冰箱、洗衣机等家用电器均采用三线插头将金属外壳接地，这样做的目的是
（ ）
A．节约用电避免浪费 B．确保用电器正常工作
C．延长用电器使用寿命 D．防止发生触电事故
【答案】D。
【解析】解：三孔插座的接法是左零右火上接地，三脚插头的接法是中上的脚要与用电
器外壳相连；当三脚插头插入三孔插座时，使金属外壳通过接地线与大地相连通，这样
若用电器的金属外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生，
故D正确，ABC错误。
48．（2021秋•沭阳县校级期末）下列做法符合安全用电要求的是（ ）
A．用湿抹布擦拭带电的插座面板
B．在高压线附近放风筝
C．带有金属外壳的用电器接地线
D．家用电器的开关接在零线上
【答案】C。
【解析】解：A、因为湿抹布是导体，用湿抹布擦拭带电的插座面板，容易发生触电事
故，故A不符合安全用电原则；B、安全用电的原则：不接触低压带电体，不靠近高压带电体。在高压线下放风筝很危
险，故B不符合安全用电原则；
C、金属外壳的用电器要接地，防止金属外壳漏电，发生触电事故，故 C符合安全用电
原则；
D、在家庭电路中，应将控制用电器的开关接在火线上，故D不符合安全用电原则。
49．（2021秋•南京期末）下列行为不符合安全用电的是（ ）
A．家庭电路中开关应接在火线上
B．当熔丝熔断后，不能用铜丝代替
C．使用测电笔时，手接触笔尾金属电极
D．发生人员触电时，应立即用手将人拉开
【答案】D。
【解析】解：
A、控制家用电器的开关应安装在火线上，这样，在断开开关时用电器不带电，故A符
合安全用电原则；
B、当熔丝熔断后，若用铜丝代替，因铜的熔点高，在电流过大时铜丝不易熔断，不能
起到保险作用，所以不能用铜丝代替，故B符合安全用电原则；
C、使用测电笔时，手要接触笔尾金属体，这样测电笔才能正确辨别火线和零线，故C
符合安全用电原则；
D、遇到有人触电时，若直接用手将人拉开，则施救者也会触电，故D不符合安全用电
原则；
50．（2021秋•江阴市期末）关于家庭电路和安全用电，下列说法正确的是（ ）
A．家庭电路中的熔丝熔断，一定是发生了短路
B．家用电能表的示数显示了家庭用电的总功率
C．家庭电路中的熔丝可以用铁丝代替
D．家用电器的金属外壳该用导线接地
【答案】D。
【解析】解：A、家庭电路中的熔丝熔断，可能是发生了短路，也可能是电路中用电器
的总功率过大，故A错误；
B、家用电能表的示数显示了家庭用电器消耗的总电能，故B错误；
C、用铁丝代替保险丝后，家庭电路中电流过大时，保险丝不能自动熔断切断电路，起
不到保护作用，故C错误；
D、家用电器的金属外壳该用导线接地，防止漏电时造成触电事故，正确。
