文档内容
4 家庭安全用电
第 1 讲 家庭电路的组成
[学习目标]
1. 理解家庭电路的组成、家庭电路的连接、家庭电路的故障分析
家庭电路的各部分的作用

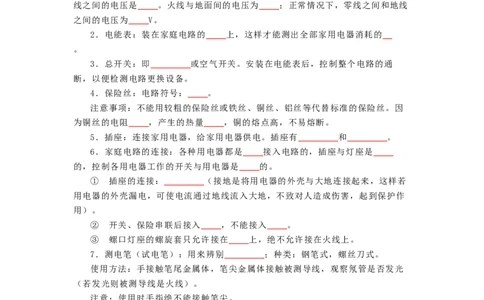

1．进户线：进户线有两条，一条是 ，也叫 ，一条是 。火线与零
线之间的电压是 。火线与地面间的电压为 ；正常情况下，零线之间和地线
之间的电压为 V。
2．电能表：装在家庭电路的 上，这样才能测出全部家用电器消耗的
。
3．总开关：即 或空气开关。安装在电能表后，控制整个电路的通
断，以便检测电路更换设备。
4．保险丝：电路符号： 。
注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。因
为铜丝的电阻 ，产生的热量 ，铜的熔点高，不易熔断。
5．插座：连接家用电器，给家用电器供电。插座有 和 。
6．家庭电路的连接：各种用电器都是 接入电路的，插座与灯座是
的，控制各用电器工作的开关与用电器是 的。
① 插座的连接： （接地是将用电器的外壳与大地连接起来，这样若
用电器的外壳漏电，可使电流通过地线流入大地，不致对人造成伤害，起到保护作
用）。
② 开关、保险串联后接入 ，不能接入 。
③ 螺口灯座的螺旋套只允许接在 上，绝不允许接在火线上。
7．测电笔（试电笔）：用来辨别 ；种类：钢笔式，螺丝刀式。
使用方法：手接触笔尾金属体，笔尖金属体接触被测导线，观察氖管是否发光
（若发光则被测导线是火线）。
注意：使用时手指绝不能接触笔尖。
一、家庭电路的组成
1. 家庭电路的组成部分：低压供电线（火线和零线）、电能表、总开关、保
险丝、用电器、插座、灯座、开关等。家庭电路组成
2. 家庭电路中火线和零线之间的电压为 220V，在正常情况下，零线
和大地之间的电压为零，火线和大地之间的电压为 220V。

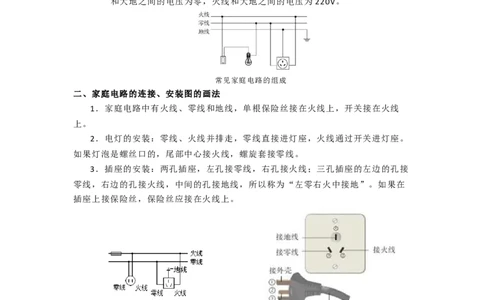

常见家庭电路的组成
二、家庭电路的连接、安装图的画法
1．家庭电路中有火线、零线和地线，单根保险丝接在火线上，开关接在火线
上。
2．电灯的安装：零线、火线并排走，零线直接进灯座，火线通过开关进灯座。
如果灯泡是螺丝口的，尾部中心接火线，螺旋套接零线。
3．插座的安装：两孔插座，左孔接零线，右孔接火线；三孔插座的左边的孔接
零线，右边的孔接火线，中间的孔接地线，所以称为“左零右火中接地”。如果在
插座上接保险丝，保险丝应接在火线上。
4．插座与插座之间是并联的，插座与电灯之间是并联的，各种电器之间是并联
的。
5．保险丝：① 材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。（原因：保险丝
电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自
动熔断。）
② 工作原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到
熔点，于是保险丝熔断，自动切断电路，起到保险作用。
③ 保险丝规格：保险丝越粗，额定电流越大。
④ 选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑤ 连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。

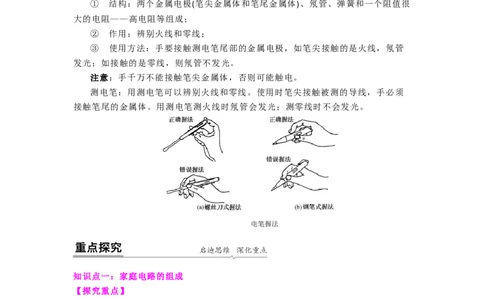

三、测电笔 试电笔
① 结构：两个金属电极(笔尖金属体和笔尾金属体)、氖管、弹簧和一个阻值很
大的电阻——高电阻等组成；
② 作用：辨别火线和零线；
③ 使用方法：手要接触测电笔尾部的金属电极，如笔尖接触的是火线，氖管
发光；如接触的是零线，则氖管不发光。
注意：手千万不能接触笔尖金属体，否则可能触电。
测电笔：用测电笔可以辨别火线和零线。使用时笔尖接触被测的导线，手必须
接触笔尾的金属体。用测电笔测火线时氖管会发光；测零线时不会发光。
知识点一：家庭电路的组成
【探究重点】
家庭电路中各用电器是并联的。开关和用电器串联，开关必须串联在火线中。
与灯泡的灯座螺丝口相接的必须是零线。
【例题精讲】
1. 家庭电路中的以下要求与安全用电没有关系的是( )A．电冰箱要使用三脚插头 B．家用电器必须并联连接
C．照明灯的开关要跟火线相连 D．保险丝要装在火线上
【巩固训练】
2. (2021·江苏江苏·中考真题)家庭电路中，为保证用电器都能独立工作，各个用电
器都是一端接零线，另一端接__________线，即这些用电器是___________联的。
为了防止触电，用电器的金属外壳还必须接__________线。
知识点二：电能表读数
【探究重点】
注意最大工作电流、最大工作功率的判断
【例题精讲】

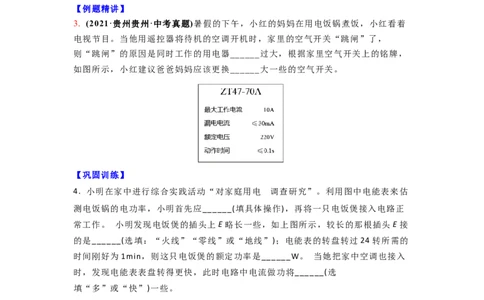

3. (2021·贵州贵州·中考真题)暑假的下午，小红的妈妈在用电饭锅煮饭，小红看着
电视节目。当他用遥控器将待机的空调开机时，家里的空气开关“跳闸”了，
则“跳闸”的原因是同时工作的用电器______过大，根据家里空气开关上的铭牌，
如图所示，小红建议爸爸妈妈应该更换______大一些的空气开关。
【巩固训练】
4. 小明在家中进行综合实践活动“对家庭用电 的调查研究”。利用图中电能表来估
测电饭锅的电功率，小明首先应______(填具体操作)，再将一只电饭煲接入电路正
常工作。 小明发现电饭煲的插头上E略长一些，如上图所示，较长的那根插头E接
的是______(选填：“火线”“零线”或“地线”)；电能表的转盘转过24转所需的
时间刚好为1min，则这只电饭煲的额定功率是______W。 当她把家中空调也接入
时，发现电能表表盘转得更快，此时电路中电流做功将______(选
填“多”或“快”)一些。
知识点三：测电笔
【探究重点】1．试电笔是用来辨别火线和零线的工具．构造：由笔尖金属体、大电阻、氖
管、弹簧和笔尾金属体等组成；
2．使用时，用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖
管发光；若笔尖接触的是零线，氖管就不会发光；
3．使用试电笔时，切不可用手直接接触笔尖金属体，这样人会触电；
4．检查电路故障时，用笔尖接触导线，若两根导线都不发光，表明火线断路；
若两根导线都发光，表明零线断路．
【例题精讲】
5. 为安全用电，家庭电路中的空气开关应装在______线上；空气开关“跳闸”后，
受它控制的电路处于______(选填“短路”“断路”或“通路”)状态；验电笔
______(选填“能”或“不能”)区分零线与接地线。
【巩固训练】
6. 如图所示，测电笔正确的使用方法是 (选填”甲”或“乙”)，已知测电笔
的电阻约为1.1×106Ω，氖管和人体的电阻比它小得多，可以忽略，请你计
算“220V 40W”灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的
倍(结果保留到整数)。
知识点四：家庭电路作图
【探究重点】
熟练掌握火线、零线的接法；注意串并联在家庭电路作图中的应用；注意小灯
泡零线与火线的接法
【例题精讲】
7. 用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。
要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。

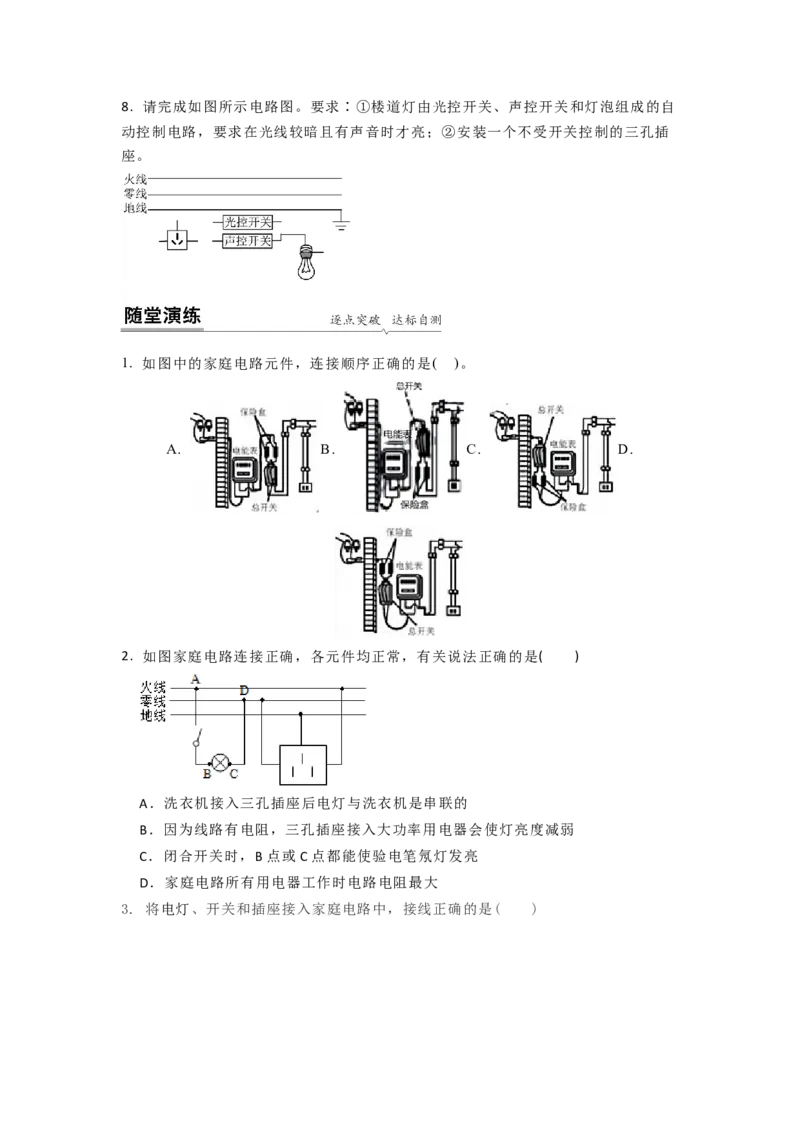

【巩固训练】8. 请完成如图所示电路图。要求∶①楼道灯由光控开关、声控开关和灯泡组成的自
动控制电路，要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插
座。
1. 如图中的家庭电路元件，连接顺序正确的是( )。
A. B. C. D.
2. 如图家庭电路连接正确，各元件均正常，有关说法正确的是( )
A．洗衣机接入三孔插座后电灯与洗衣机是串联的
B．因为线路有电阻，三孔插座接入大功率用电器会使灯亮度减弱
C．闭合开关时，B点或C点都能使验电笔氖灯发亮
D．家庭电路所有用电器工作时电路电阻最大

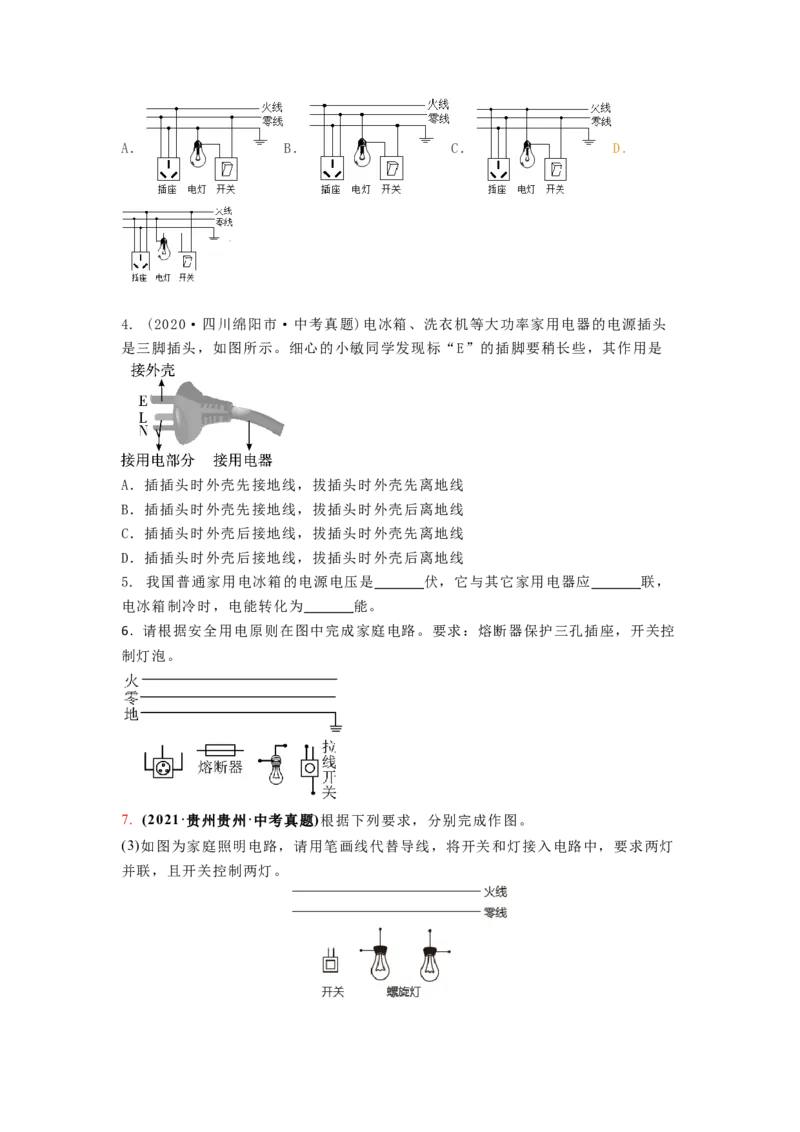

3. 将电灯、开关和插座接入家庭电路中，接线正确的是( )A． B． C． D．
4. (2020·四川绵阳市·中考真题)电冰箱、洗衣机等大功率家用电器的电源插头
是三脚插头，如图所示。细心的小敏同学发现标“E”的插脚要稍长些，其作用是
A．插插头时外壳先接地线，拔插头时外壳先离地线
B．插插头时外壳先接地线，拔插头时外壳后离地线
C．插插头时外壳后接地线，拔插头时外壳先离地线
D．插插头时外壳后接地线，拔插头时外壳后离地线
5. 我国普通家用电冰箱的电源电压是 伏，它与其它家用电器应 联，
电冰箱制冷时，电能转化为 能。
6. 请根据安全用电原则在图中完成家庭电路。要求：熔断器保护三孔插座，开关控
制灯泡。
7. (2021·贵州贵州·中考真题)根据下列要求，分别完成作图。
(3)如图为家庭照明电路，请用笔画线代替导线，将开关和灯接入电路中，要求两灯
并联，且开关控制两灯。8. 图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮
度。请将电路图连接完整，使其符合安全用电的原则。

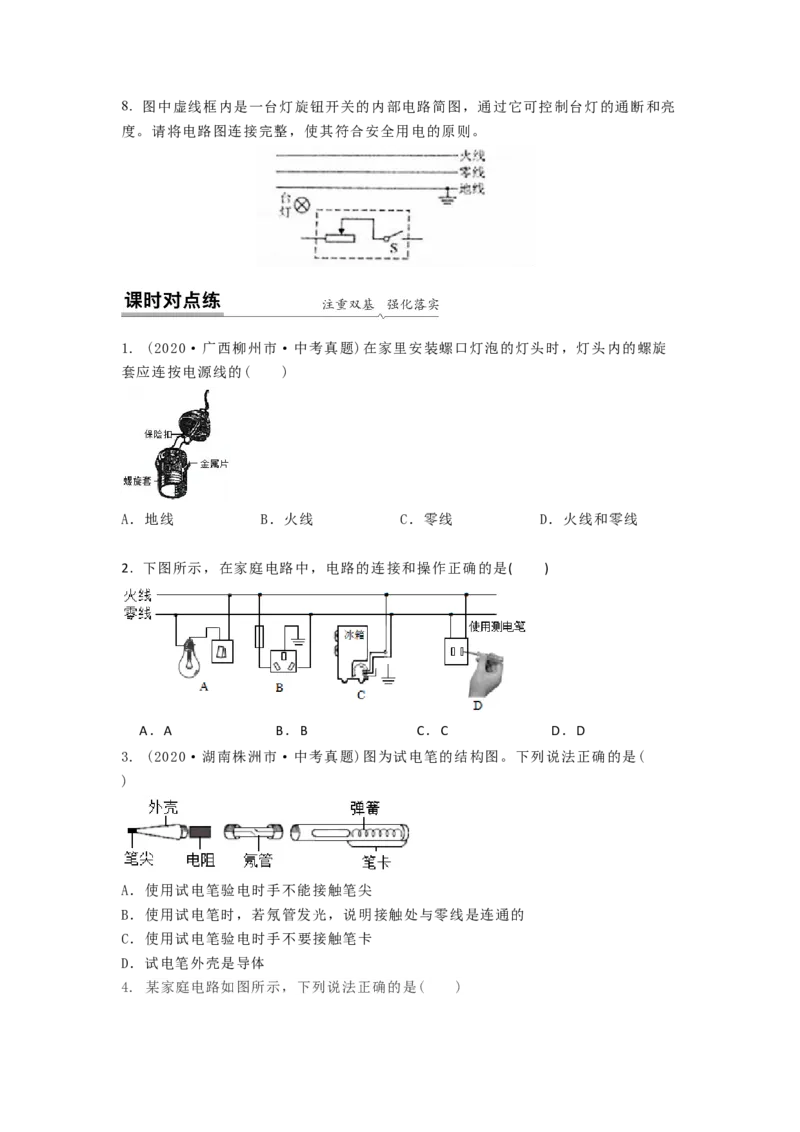

1. (2020·广西柳州市·中考真题)在家里安装螺口灯泡的灯头时，灯头内的螺旋
套应连按电源线的( )
A．地线 B．火线 C．零线 D．火线和零线
2. 下图所示，在家庭电路中，电路的连接和操作正确的是( )
A．A B．B C．C D．D
3. (2020·湖南株洲市·中考真题)图为试电笔的结构图。下列说法正确的是(
)
A．使用试电笔验电时手不能接触笔尖
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时手不要接触笔卡
D．试电笔外壳是导体

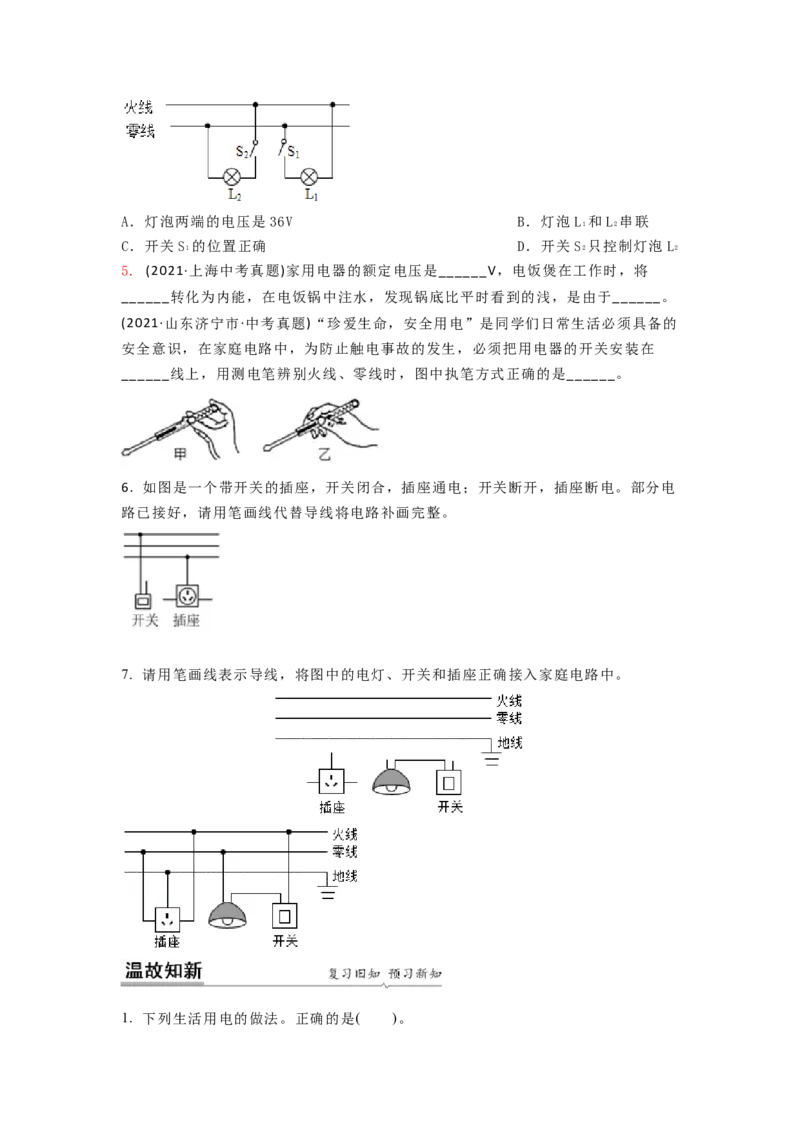

4. 某家庭电路如图所示，下列说法正确的是( )A．灯泡两端的电压是36V B．灯泡L 和L 串联
1 2
C．开关S 的位置正确 D．开关S 只控制灯泡L
1 2 2
5. (2021·上海中考真题)家用电器的额定电压是______V，电饭煲在工作时，将
______转化为内能，在电饭锅中注水，发现锅底比平时看到的浅，是由于______。
(2021·山东济宁市·中考真题)“珍爱生命，安全用电”是同学们日常生活必须具备的
安全意识，在家庭电路中，为防止触电事故的发生，必须把用电器的开关安装在
______线上，用测电笔辨别火线、零线时，图中执笔方式正确的是______。
6. 如图是一个带开关的插座，开关闭合，插座通电；开关断开，插座断电。部分电
路已接好，请用笔画线代替导线将电路补画完整。
7. 请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
1. 下列生活用电的做法。正确的是( )。A．用铜丝代替保险丝； B．开关接在零线和用电器之间；
C．用电器的金属外壳与地线相连；D．插座上同时接入多个大功率用电器
2. (2020·浙江衢州市·中考真题)开关是电路的重要元件，既可确保安全用电，
又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关(如
图所示)。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无
需设置，这几处开关是( )
A．1、2 B．1、4 C．2、4 D．3、5
3. 关于家庭电路和安全用电，下列说法中正确的是( )。
A．使用试电笔时，手指不能触碰试电笔上端的金属帽；
B．金属外壳的用电器必须接地；
C．低于220V的电压对人体都是安全的；
D．若空气开关“跳闸”，一定是电路中出现了短路
4. 如图所示是家庭电路的部分示意图，图中的按钮开关就是家庭墙壁上常用的开
关，熔断器是老式的保险丝。下列关于家庭电路的说法中，正确的是
A．熔断器由电阻大、熔点高的材料制成
B．虽然按钮开关有塑料外壳，手湿时也不能进行操作
C．三孔插座也能按两孔插座进行安装
D．用同样亮度的LED灯代替白炽灯可以节能
5. 如图所示，测电笔正确的使用方法是 （选填”甲”或“乙”），已知测电
笔的电阻约为1.1×106Ω，氖管和人体的电阻比它小得多，可以忽略，请你计
算“220V 40W”灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的
倍（结果保留到整数）。6. 家用插线板上的指示灯在开关闭合时会发光，插孔也能正常通电；如果指示灯损
坏，开关闭时插孔也能正常通电。根据上述现象，在图乙中画出插线板中开关、指
示灯、插座和电源线的连接方式。
7. 如图所示，用笔画线代替导线将电灯、开关、三线插座接到电路中。
