4 家庭安全用电
第 1 讲 家庭电路的组成
[学习目标]
1. 理解家庭电路的组成、家庭电路的连接、家庭电路的故障分析
家庭电路的各部分的作用

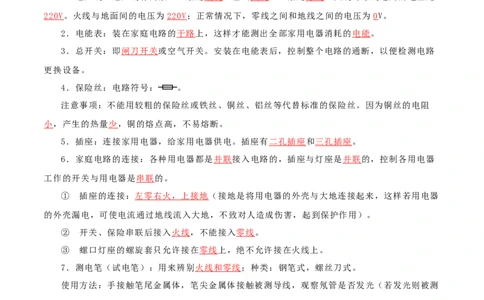

1．进户线：进户线有两条，一条是端线 ，也叫火线 ，一条是零线 。火线与零线之间的电压是
220V 。火线与地面间的电压为 220V ；正常情况下，零线之间和地线之间的电压为 0 V。
2．电能表：装在家庭电路的干路 上，这样才能测出全部家用电器消耗的电能 。
3．总开关：即闸刀开关 或空气开关。安装在电能表后，控制整个电路的通断，以便检测电路
更换设备。
4．保险丝：电路符号： 。
注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。因为铜丝的电阻
小 ，产生的热量少 ，铜的熔点高，不易熔断。
5．插座：连接家用电器，给家用电器供电。插座有二孔插座 和三孔插座 。
6．家庭电路的连接：各种用电器都是并联 接入电路的，插座与灯座是并联 的，控制各用电器
工作的开关与用电器是串联 的。
① 插座的连接：左零右火，上接地 （接地是将用电器的外壳与大地连接起来，这样若用电器
的外壳漏电，可使电流通过地线流入大地，不致对人造成伤害，起到保护作用）。
② 开关、保险串联后接入火线 ，不能接入零线 。
③ 螺口灯座的螺旋套只允许接在零线 上，绝不允许接在火线上。
7．测电笔（试电笔）：用来辨别火线和零线 ；种类：钢笔式，螺丝刀式。
使用方法：手接触笔尾金属体，笔尖金属体接触被测导线，观察氖管是否发光（若发光则被测
导线是火线）。
注意：使用时手指绝不能接触笔尖。
一、家庭电路的组成
1. 家庭电路的组成部分：低压供电线（火线和零线）、电能表、总开关、保险丝、用电器、
插座、灯座、开关等。家庭电路组成
2. 家庭电路中火线和零线之间的电压为 220V，在正常情况下，零线和大地之间的电
压为零，火线和大地之间的电压为 220V。

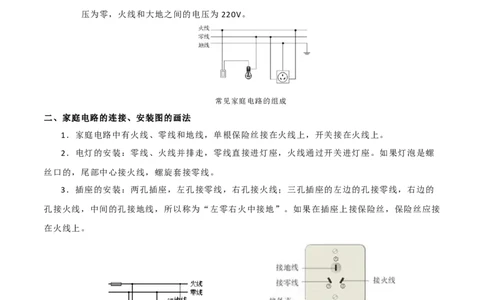

常见家庭电路的组成
二、家庭电路的连接、安装图的画法
1．家庭电路中有火线、零线和地线，单根保险丝接在火线上，开关接在火线上。
2．电灯的安装：零线、火线并排走，零线直接进灯座，火线通过开关进灯座。如果灯泡是螺
丝口的，尾部中心接火线，螺旋套接零线。
3．插座的安装：两孔插座，左孔接零线，右孔接火线；三孔插座的左边的孔接零线，右边的
孔接火线，中间的孔接地线，所以称为“左零右火中接地”。如果在插座上接保险丝，保险丝应接
在火线上。
4．插座与插座之间是并联的，插座与电灯之间是并联的，各种电器之间是并联的。
5．保险丝：① 材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。（原因：保险丝电阻较大，使得
电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。）
② 工作原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险
丝熔断，自动切断电路，起到保险作用。
③ 保险丝规格：保险丝越粗，额定电流越大。
④ 选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑤ 连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。

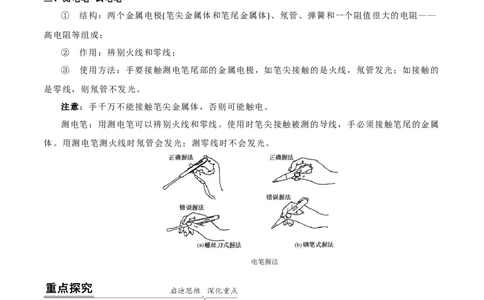

三、测电笔 试电笔
① 结构：两个金属电极(笔尖金属体和笔尾金属体)、氖管、弹簧和一个阻值很大的电阻——
高电阻等组成；
② 作用：辨别火线和零线；
③ 使用方法：手要接触测电笔尾部的金属电极，如笔尖接触的是火线，氖管发光；如接触的
是零线，则氖管不发光。
注意：手千万不能接触笔尖金属体，否则可能触电。
测电笔：用测电笔可以辨别火线和零线。使用时笔尖接触被测的导线，手必须接触笔尾的金属
体。用测电笔测火线时氖管会发光；测零线时不会发光。
知识点一：家庭电路的组成
【探究重点】
家庭电路中各用电器是并联的。开关和用电器串联，开关必须串联在火线中。与灯泡的灯座螺
丝口相接的必须是零线。【例题精讲】
1. 家庭电路中的以下要求与安全用电没有关系的是( )
A．电冰箱要使用三脚插头 B．家用电器必须并联连接
C．照明灯的开关要跟火线相连 D．保险丝要装在火线上

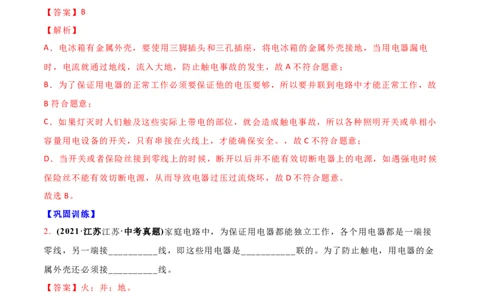

【答案】B
【解析】
A．电冰箱有金属外壳，要使用三脚插头和三孔插座，将电冰箱的金属外壳接地，当用电器漏电
时，电流就通过地线，流入大地，防止触电事故的发生，故 A不符合题意；
B．为了保证用电器的正常工作必须要保证他的电压要够，所以要并联到电路中才能正常工作，故
B符合题意；
C．如果灯灭时人们触及这些实际上带电的部位，就会造成触电事故，所以各种照明开关或单相小
容量用电设备的开关，只有串接在火线上，才能确保安全。，故 C不符合题意；
D．当开关或者保险丝接到零线上的时候，断开以后并不能有效切断电器上的电源，如遇强电时候
保险丝不能有效切断电源，从而导致电器过压过流烧坏，故D不符合题意。
故选B。
【巩固训练】
2. (2021·江苏江苏·中考真题)家庭电路中，为保证用电器都能独立工作，各个用电器都是一端接
零线，另一端接__________线，即这些用电器是___________联的。为了防止触电，用电器的金
属外壳还必须接__________线。
【答案】火；并；地。
【解析】[1][2]家庭电路中，为保证用电器都能独立工作，各用电器之间要并联，用电器一端接零
线，另一端接火线。
[3]为了防止用电器漏电而导致触电，用电器的金属外壳必须接地线，这样，当用电器漏电时，地
线能将电流导向大地，避免人触电。
知识点二：电能表读数
【探究重点】
注意最大工作电流、最大工作功率的判断
【例题精讲】3. (2021·贵州贵州·中考真题)暑假的下午，小红的妈妈在用电饭锅煮饭，小红看着电视节目。当
他用遥控器将待机的空调开机时，家里的空气开关“跳闸”了，则“跳闸”的原因是同时工作的用
电器______过大，根据家里空气开关上的铭牌，如图所示，小红建议爸爸妈妈应该更换______大
一些的空气开关。
【答案】总功率；最大工作电流。
【解析】[1]电路出现短路或电路中用电器的总功率过大会导致空气开关跳闸。电路的总功率等于
各用电器的功率之和，在家里用电饭锅煮饭、看着电视， 又用遥控器将待机的空调开机时，家里
的空气开关“跳闸”了，由于空调处于待机状态，所以不可能是短路，故引起家里的空气开关跳闸
的原因是用电器的总功率过大。
[2]由P=UI可知，电源电压一定，用电器的总功率过大，干路上的总电流过大，超过空气开关的最
大工作电流，导致空气开关跳闸，因此应该更换最大工作电流大一些的空气开关。
【巩固训练】
的
4. 小明在家中进行综合实践活动“对家庭用电 调查研究”。利用图中电能表来估测电饭锅的电
功率，小明首先应______(填具体操作)，再将一只电饭煲接入电路正常工作。 小明发现电饭煲的
插头上E略长一些，如上图所示，较长的那根插头E接的是______(选填：“火线”“零
线”或“地线”)；电能表的转盘转过24转所需的时间刚好为1min，则这只电饭煲的额定功率是
______W。 当她把家中空调也接入时，发现电能表表盘转得更快，此时电路中电流做功将
______(选填“多”或“快”)一些。
【答案】 ①. 断开家中所有用电器 ②. 地线 ③. 800 ④. 快【解析】[1]要利用电能表测量电饭煲消耗的电能，就需要将家中其他电器都断开，只让电饭煲连
入电路当中。
[2]三角插头的较长插头与用电器的金属外壳相连，使用时应将此插头与地线相连，以避免一旦用
电器漏电时发生触电事故。
[3]电能表的转盘转过24转消耗的电能 则
这只电饭煲的额定功率是800W。[4]将空调也接入电路后，电路中用电器的总功率变大，消耗电能
的速度变快，此时电流做功快一些。
知识点三：测电笔
【探究重点】
1．试电笔是用来辨别火线和零线的工具．构造：由笔尖金属体、大电阻、氖管、弹簧和笔尾
金属体等组成；
2．使用时，用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖管发光；若笔
尖接触的是零线，氖管就不会发光；
3．使用试电笔时，切不可用手直接接触笔尖金属体，这样人会触电；
4．检查电路故障时，用笔尖接触导线，若两根导线都不发光，表明火线断路；若两根导线都
发光，表明零线断路．
【例题精讲】
5. 为安全用电，家庭电路中的空气开关应装在______线上；空气开关“跳闸”后，受它控制的电
路处于______(选填“短路”“断路”或“通路”)状态；验电笔______(选填“能”或“不能”)区
分零线与接地线。
【答案】火；断路；不能。
【解析】(1)开关应安装在火线上，当断开开关时，用电器与火线断开，不会发生触电事故；
(2)空气开关“跳闸”后，电流无法形成通路，故家庭电路整体上处于断路状态；
(3)零线、地线和大地间的电压都是 0V，用测电笔分别接触零线与地线时，氖管都不发光，所以测
电笔不能辨别零线与地线，但测电笔可以辨别火线和零线。
故答案为：火；断路；不能。
【巩固训练】
6. 如图所示，测电笔正确的使用方法是 (选填”甲”或“乙”)，已知测电笔的电阻约为
1.1×106Ω，氖管和人体的电阻比它小得多，可以忽略，请你计算“220V 40W”灯泡正常工作时的
电流约为正确使用测电笔时通过人体电流的 倍(结果保留到整数)。【答案】乙；900。
【解析】使用测电笔时，拇指和中指不要接触测电笔前端的金属体，手必须接触测电笔末端的金属
体，使电源和大地之间形成通路，故乙是正确的测量方法；
通过测电笔的电流为 I = = =2×10﹣4A；
笔
因为P=UI，所以通过灯泡的电流为 I = = ≈0.18A，
灯
所以灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的 =900倍。
知识点四：家庭电路作图
【探究重点】
熟练掌握火线、零线的接法；注意串并联在家庭电路作图中的应用；注意小灯泡零线与火线的
接法
【例题精讲】
7. 用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安
全用电原则；熔断器控制插座；拉线开关控制电灯。
【解析】(1)灯泡接法：开关接在灯和火线之间，零线直接与灯泡的螺旋套相连：
(2)安装三孔插座的原则，左孔接零线，中间插孔与地线相连，右孔接火线，保险丝要接在火线
上；
如下图所示：【巩固训练】
8. 请完成如图所示电路图。要求∶①楼道灯由光控开关、声控开关和灯泡组成的自动控制电路，
要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座。
【答案】
【解析】插座在接入电路时应“左零右火上接地”，楼道灯由光控开关、声控开关和灯泡组成的自
动控制电路，要求在光线较暗且有声音时才亮，说明两个开关与灯泡是串联的，为了安全，开关要
接在火线和灯泡之间，如下图所示：
1. 如图中的家庭电路元件，连接顺序正确的是( )。
A. B. C. D.
【答案】B。【解析】电能表的测量整个家庭消耗电能的多少，一定安装在最前面。开关控制整个电路，为了检
修电路比较方便，要安装的电能表的后面。电路中电流过大会熔断保险丝，为了更换保险丝比较方
便，保险装置安装在总开关的后面。故只有 B正确。故选B。
2. 如图家庭电路连接正确，各元件均正常，有关说法正确的是( )
A．洗衣机接入三孔插座后电灯与洗衣机是串联的
B．因为线路有电阻，三孔插座接入大功率用电器会使灯亮度减弱
C．闭合开关时，B点或C点都能使验电笔氖灯发亮
D．家庭电路所有用电器工作时电路电阻最大
【答案】：B。
【解析】解：A、洗衣机接入三孔插座后，电灯与洗衣机是并联的，工作时互不影响，故A错
误；
B、线路有电阻，线路电阻与插入插座的用电器串联在电源上，用电器的电功率越大，由P＝UI
可知电路中的电流越大，由U＝IR可知线路电阻分得的电压越大，用电器两端的电压越小，灯
的亮度越弱，故B正确；
C、闭合开关时，测电笔接触 B时，测电笔接触火线，氖管发光；接触 C点时，接触零线，氖管
不发光，故C错误；
D、家庭电路用电器是并联的，由于在并联电路中电阻越并越小，所以当所有用电器工作时，电
路电阻最小，故D错误。
3. 将电灯、开关和插座接入家庭电路中，接线正确的是( )
A． B． C． D．
【答案】D
【解析】根据安全用电的原则，开关要先接在火线上，开关和电灯要串联，然后火线进入螺口灯泡
顶端的金属点，最后螺口灯泡的螺旋套要接在零线上；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线；且三孔插座与电灯要并联，故D图正
确。
故选：D。
4. (2020·四川绵阳市·中考真题)电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如
图所示。细心的小敏同学发现标“E”的插脚要稍长些，其作用是
A．插插头时外壳先接地线，拔插头时外壳先离地线
B．插插头时外壳先接地线，拔插头时外壳后离地线
C．插插头时外壳后接地线，拔插头时外壳先离地线
D．插插头时外壳后接地线，拔插头时外壳后离地线
【答案】B
【解析】
标有“E”字的插脚比其他两脚稍长一些，这样在插插头时能使家用电器的金属外壳先接地，拔插
头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，人也不会触电；故B符合题
意。
故选B。
5. 我国普通家用电冰箱的电源电压是 伏，它与其它家用电器应 联，电冰箱制冷
时，电能转化为 能。
【答案】220 并 机械能
【解析】
[1]我国家庭电路的电压是 220V，所以电冰箱电源电压是220V。
[2]电冰箱和其它用电器互不影响，可以单独工作，所以电冰箱和其它用电器是并联的。
[3]电冰箱制冷时，电能转化为压缩机的机械能。
6. 请根据安全用电原则在图中完成家庭电路。要求：熔断器保护三孔插座，开关控制灯泡。【答案】
【解析】三孔插座的连接规则是左零右火中接地，而熔断器保护三孔插座应该接在三孔插座的火线
一侧；开关接在火线上，保证开关断开后，没有电流经过灯泡，而避免了人因为不小心触碰了灯泡
而发生触电事故，连接好火线后，再用尺子画线连接开关的零线与灯帽，而灯泡的螺旋卡口与零线
相连，也是为了避免触电事故的发生，故连接方式如下图所示
。7. (2021·贵州贵州·中考真题)根据下列要求，分别完成作图。
(3)如图为家庭照明电路，请用笔画线代替导线，将开关和灯接入电路中，要求两灯
并联，且开关控制两灯。
【答案】
【解析】(3)根据题意知道，两灯并联，且两盏灯由一个开关控制，即火线首先过开
关再入灯泡，开关接在干路上，电路如图
8. 图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮
度。请将电路图连接完整，使其符合安全用电的原则。
【解析】据上面的分析可知，用电器的开关应该接到火线和用电器之间，即据体的
接法是：火线首先过开关，再用电器，回到零线上，答案见下图：
1. (2020·广西柳州市·中考真题)在家里安装螺口灯泡的灯头时，灯头内的螺旋
套应连按电源线的( )A．地线 B．火线 C．零线 D．火线和零线
【答案】C
【解析】
安全用电规范中规定灯头内的螺旋套应连按电源线的零线。
故选C。
2. 下图所示，在家庭电路中，电路的连接和操作正确的是( )
A．A B．B C．C D．D
【答案】：A。
【解析】解：
A、火线首先要进入开关，再接入灯泡顶端的金属点，零线直接接在螺旋套上，
故A正确；
B、三孔插座的接法：左孔接零线，右孔接火线，上孔接地线，而图中左右两孔
接线错误，故B错误；
C、有金属外壳的用电器，其金属外壳需要接地(即应该用三孔插座)，而图中金属
外壳没有接地，故C错误；
D、使用测电笔时，手必须接触笔尾的金属体，而图中手指没有接触笔尾的金属
体，故D错误；
3. (2020·湖南株洲市·中考真题)图为试电笔的结构图。下列说法正确的是(
)
A．使用试电笔验电时手不能接触笔尖
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时手不要接触笔卡
D．试电笔外壳是导体【答案】A
【解析】
ABC．使用试电笔时，手不要接触试电笔前端的金属笔尖，必须接触试电笔的金属
卡，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，
此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很
小，氖管发光，不会发生触电事故，故 A正确，BC错误；
D．为保证安全，试电笔的外壳需用绝缘材料制作，故 D错误。
故选A。
4. 某家庭电路如图所示，下列说法正确的是( )
A．灯泡两端的电压是 36V B．灯泡L 和L 串联
1 2
C．开关S 的位置正确 D．开关S 只控制灯泡L
1 2 2
【答案】D
【解析】A、火线和零线之间的电压是 220V，两个灯泡并联在火线和零线之间，所以
两个灯两端的电压都是220V，故A错误。
B、两个灯并列连接在一起，所以灯泡L 和L 并联，故B错误。
1 2
C、开关S 控制灯泡L ，零线首先过开关S ，然后再入灯泡L ，这样使用时在断开开
1 1 1 1
关S 时，灯泡熄灭，但是没有切断火线，容易发生触电事故，故C错误。
1
D、开关S 在的支路上，只控制灯泡L ，故D正确。
2 2
故选：D。
5. (2021·上海中考真题)家用电器的额定电压是______V，电饭煲在工作时，将
______转化为内能，在电饭锅中注水，发现锅底比平时看到的浅，是由于______。
【答案】220 电能 光的折射
【解析】
[1]家用电器的额定电压是220V。
[2]电饭煲在工作时，需要煮熟食物，所以将电能主要转化为内能。
[3]在电饭锅中注水，发现锅底比平时看到的浅，是由于光的折射现象引起的。
(2021·山东济宁市·中考真题)“珍爱生命，安全用电”是同学们日常生活必须具备的
安全意识，在家庭电路中，为防止触电事故的发生，必须把用电器的开关安装在
______线上，用测电笔辨别火线、零线时，图中执笔方式正确的是______。【答案】火 甲
【解析】
[1]为安全用电，用电器的开关应安装在火线上，断开开关时，切断火线，才能防接
触用电器发生触电事故。
[2]用测电笔辨别火线、零线时，手必须接触金属笔尾，这时火线、金属笔尖、大电
阻、氖管、金属笔尾、人体、大地构成闭合通路，氖管才会放光，因此甲图正确。
6. 如图是一个带开关的插座，开关闭合，插座通电；开关断开，插座断电。部分电
路已接好，请用笔画线代替导线将电路补画完整。
【答案】
【解析】安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线；开关应与
火线连接，所以上面为火线、中间为零线、下面为地线；要使开关控制三孔插座，
应将开关与插座的右孔连接。如图所示：
7. 请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
【解析】(1)灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯
泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故；
(2)三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，如下图所示：1. 下列生活用电的做法。正确的是( )。
A．用铜丝代替保险丝； B．开关接在零线和用电器之间；
C．用电器的金属外壳与地线相连；D．插座上同时接入多个大功率用电器
【答案】C。
【解析】A、用铜丝代替保险丝，由于铜的熔点高，当电路中电流过大时，铜丝不
能自动熔断，起不到保险作用，故 A错误；
B、如果开关接在零线和用电器之间，火线直接接在用电器上时，虽然断开开关，
但是火线和用电器相连，触及用电器的金属部分会发生触电事故，所以开关要接在
火线和用电器之间，故 B错误；
C、家用电器的金属外壳要接地，这样可防止金属外壳漏电时发生触电事故，故 C
正确；
D、插座上同时接入多个大功率用电器，使用的电器总功率过大，会使电路中电流
过大，引起保险丝的熔断，故 D错误。故选C。
2. (2020·浙江衢州市·中考真题)开关是电路的重要元件，既可确保安全用电，
又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关(如
图所示)。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无
需设置，这几处开关是( )
A．1、2 B．1、4 C．2、4 D．3、5
【答案】C
【解析】
在家庭电路中，电路的总开关应该接在干路中，在电能表之后，故 1合理；三孔插
座中，中间的孔接地，不要开关控制，故2是不合理的；三孔插座的右孔接的是火
线，开关3控制的是火线，故 3合理；控制灯泡的开关应该接在火线和灯泡之间，
不能接在零线与灯泡之间，故 4不合理，5合理。综上所述，无需设置的是2、4。
故选C。
3. 关于家庭电路和安全用电，下列说法中正确的是( )。
A．使用试电笔时，手指不能触碰试电笔上端的金属帽；
B．金属外壳的用电器必须接地；
C．低于220V的电压对人体都是安全的；
D．若空气开关“跳闸”，一定是电路中出现了短路【答案】B。
【解析】A、使用试电笔时笔尖应该接触被测导线，手指按住笔尾的金属帽。故A
错误；
B、有些电器的外壳是金属的，为了防止漏电，把外壳接地让漏出来的电导入到大
地，避免触电。故B正确；
C、经验证明，只有不高于36V的电压对人体才是安全的。故 C错误；
D、空气开关“跳闸”，说明电路电流太大，原因是电路中出现了短路或用电器的
总功率过大。故 D错误。故选B。
4. 如图所示是家庭电路的部分示意图，图中的按钮开关就是家庭墙壁上常用的开
关，熔断器是老式的保险丝。下列关于家庭电路的说法中，正确的是
A．熔断器由电阻大、熔点高的材料制成
B．虽然按钮开关有塑料外壳，手湿时也不能进行操作
C．三孔插座也能按两孔插座进行安装
D．用同样亮度的LED灯代替白炽灯可以节能
【答案】BD
【解析】保险丝采用电阻率大、熔点低的铅锑合金制成，在电流过大时能自动切断
电源，故A错误；虽然按钮开关有塑料外壳，手湿时也不能进行操作，因为水是导
体，故B正确；使用三孔插座时，能把金属外壳接地，即使金属外壳的用电器漏
电，人体被接地的导线短路，不会对人体造成伤害，所以，三孔插座不能按两孔插
座进行安装，故C错误；由于LED发光时把电能转化为光能的效率更高，所以，用
同样亮度的LED灯代替白炽灯可以节能，故D正确，故选BD。
5. 如图所示，测电笔正确的使用方法是 （选填”甲”或“乙”），已知测电
笔的电阻约为1.1×106Ω，氖管和人体的电阻比它小得多，可以忽略，请你计
算“220V 40W”灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的
倍（结果保留到整数）。
【答案】乙；900。
【解析】使用测电笔时，拇指和中指不要接触测电笔前端的金属体，手必须接触测
电笔末端的金属体，使电源和大地之间形成通路，故乙是正确的测量方法；
通过测电笔的电流为 I = = =2×10﹣4A；
笔因为P=UI，所以通过灯泡的电流为 I = = ≈0.18A，
灯
所以灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的
=900倍。
6. 家用插线板上的指示灯在开关闭合时会发光，插孔也能正常通电；如果指示灯损
坏，开关闭时插孔也能正常通电。根据上述现象，在图乙中画出插线板中开关、指
示灯、插座和电源线的连接方式。
【解析】插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控
制灯泡和插座；当指示灯损坏时，开关闭合时插孔也能正常通电，说明灯泡和插座
之间是并联的；因此开关串联在干路中，控制指示灯和插孔。如图：
7. 如图所示，用笔画线代替导线将电灯、开关、三线插座接到电路中。
【答案】
【解析】首先辨别上面三根线：地线、火线、零线；
灯泡接法：火线进入开关，再进入灯泡，零线直接接入灯泡；
安装安全用电原则：上孔接地线；左孔接零线；右孔接火线；答案如下图：
