四、家庭电路与安全用电
【学习目标】
1、知道家庭电路的组成；家庭电路各用电器的连接方式。
2、知道三线插头与三线插座的接线。
【课前准备】

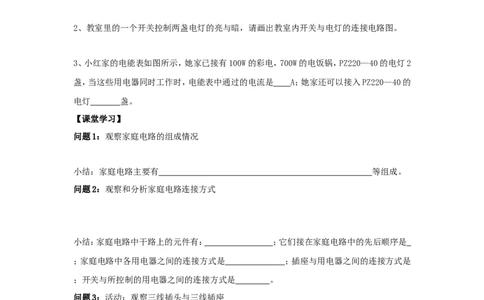

1、小明的房间里安装了吊灯和壁灯，画出小明房间里两灯连接的电路图。
2、教室里的一个开关控制两盏电灯的亮与暗，请画出教室内开关与电灯的连接电路图。
3、小红家的电能表如图所示，她家已接有100W的彩电，700W的电饭锅，PZ220—40的电灯2
盏，当这些用电器同时工作时，电能表中通过的电流是 A；她家还可以接入PZ220—40的
电灯 盏。
【课堂学习】
问题1：观察家庭电路的组成情况
小结：家庭电路主要有 等组成。
问题2：观察和分析家庭电路连接方式
小结：家庭电路中干路上的元件有： ；它们接在家庭电路中的先后顺序是
；家庭电路中各用电器之间的连接方式是 ；插座与用电器之间的连接方式是
；开关与所控制的用电器之间的连接方式是 。
问题3：活动：观察三线插头与三线插座
问题4：活动：练习使用测电笔
1）测电笔组成：
2）测电笔使用：
a、使用时，手要接触
b、使用时，手绝不允许
c、当测电笔的笔尖接触电线时，绝不允许用手或身体的其他部分再去接触
解压密码联系qq 1119139686 加微信公众号jiaoxuewuyou 九折优惠！免费下载网址 http://jiaoxue5u.ys168.com/
例1：小明同学为了更好地学习，搬进了新书房，可新书房缺少了一盏用拉线开关控制的照明
灯和一个可插电扇的插座，请在图1中，为小明同学设计一个完整的电路。

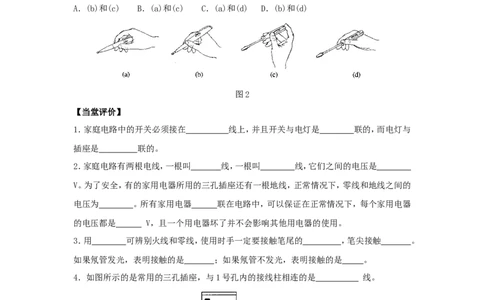

例2：如图2所示为张洁同学演示使用测电笔的几种握笔方法，其中正确的是 ( )
A．(b)和(c) B．(a)和(c) C．(a)和(d) D．(b)和(d)
图2
【当堂评价】
1．家庭电路中的开关必须接在 线上，并且开关与电灯是 联的，而电灯与
插座是 联的。
2．家庭电路有两根电线，一根叫 线，一根叫 线，它们之间的电压是
V。为了安全，有的家用电器所用的三孔插座还有一根地线，正常情况下，零线和地线之间的
电压为 。所有家用电器 联在电路中，可以保证在正常情况下，每个家用电器
的电压都是 V，且一个用电器坏了并不会影响其他用电器的使用。
3．用 可辨别火线和零线，使用时手一定要接触笔尾的 ，笔尖接触 。
如果氖管发光，表明接触的是 ；如果氖管不发光，表明接触的是 。
4．如图所示的是常用的三孔插座，与1号孔内的接线柱相连的是 线。
5．请将如图所示元件，连接成符合安全用电要求的家庭电路
解压密码联系qq 1119139686 加微信公众号jiaoxuewuyou 九折优惠！免费下载网址 http://jiaoxue5u.ys168.com/
【课后练习】
1．在家庭电路中从进户线到用电器之间应有总开关、电能表和熔断器，它们的先后顺序是(
)
A．熔断器、电能表、总开关 B．总开关、熔断器、电能表
C．电能表、总开关、熔断器 D．电能表、熔断器、总开关
2．三孔插座上面有一个插孔是和插头上标有E的导线接通的(图4)，下列说法正确的是
( )
图4
①E是和用电器的金属外壳相连的
②电路中E应和室外大地相连
③如果和E相连的导线断开，用此插座的洗衣机电动机便不能转动
④将测电笔笔尖插入E孔，正常情况下测电笔的氖管会发光
A．①③ B．②④ C．①② D．②③
3．小明家买来的洗衣机上用的是三脚插头，由于家中没有三孔插座，于是他把三脚插头换成
两脚插头插在两孔插座上，洗衣机照拌工作，但这样做在 时容易造成触电事故。
4．当电源插头出现如图5所示的两种情况时，一旦插入插座内，会造成短路的是 [选
填“(a)”或“(b)”]。
图5
5．如图6所示，测电笔的氖管发光，表明测电笔的笔尖接触的是 。三孔插座比两
解压密码联系qq 1119139686 加微信公众号jiaoxuewuyou 九折优惠！免费下载网址 http://jiaoxue5u.ys168.com/
孔插座多的那个孔是跟大地连接的，当电冰箱的三脚插头插在三孔插座里时，除把用电部分
连人电路外，还把电冰箱的 与大地连接起来。
图6

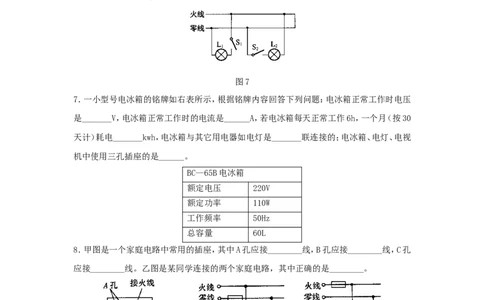

6．在如图7所示的电路中错误的地方打上“×”号。
图7
7．一小型号电冰箱的铭牌如右表所示，根据铭牌内容回答下列问题：电冰箱正常工作时电压
是_______V，电冰箱正常工作时的电流是______A，若电冰箱每天正常工作6h，一个月（按30
天计）耗电_______kwh，电冰箱与其它用电器如电灯是_______联连接的；电冰箱、电灯、电视
机中使用三孔插座的是______。
BC—65B电冰箱
额定电压 220V
额定功率 110W
工作频率 50Hz
总容量 60L
8．甲图是一个家庭电路中常用的插座，其中A孔应接________线，B孔应接________线，C孔
应接________线。乙图是某同学连接的两个家庭电路，其中正确的是________。
9．如图所示是小科家部分线路连接图。当小科用测电笔接触插座的右孔时，氖管发光，可知
右孔内的电线与进户线中的 线相连接；当闭合开关s，灯L在亮的瞬间熄灭，而室内其
它用电器仍正常工作，则灯L处电路 (填“开路”或“短路”)。
解压密码联系qq 1119139686 加微信公众号jiaoxuewuyou 九折优惠！免费下载网址 http://jiaoxue5u.ys168.com/
10．电工师傅常用一只标有“220V 40W”的灯泡L（检验灯泡）取代保险丝来检查新安装的
0
照明电路中每个支路的情况，如图所示。当只闭合S、S 时L 不亮；当只闭合S、S 时，L 和L
1 0 2 0 2
都呈暗红色；当只闭合S、S 时，L 正常发光。由此可以判断( )
3 0
L
S 0
火线
220V
零线 S
S 2 S
1 3
L 1 L 2 L 3
A．L 所在的支路短路
1
B．L 所在的支路断路
2
C．L 所在的支路短路
3
D．各支路均完好
11．居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。小岳阳和小君山设计利用“光控开
关”和“声控开关”控制楼道灯。“光敏”材料制成“光控开关”，它能在天黑时自动闭合，
天亮时自动断开；“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人
走动时自动断开。请将戊图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确
连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受
开关控制的三孔插座。
解压密码联系qq 1119139686 加微信公众号jiaoxuewuyou 九折优惠！
