三、电热器 电流的热效应
（第二课时）
学习目标：
1、进一步理解焦耳定律的内容、公式及其变形公式；
2、熟练公式的应用；
3、知道纯电阻电路和非纯电阻电路的公式应用；
学习重点：纯电阻电路和非纯电阻电路

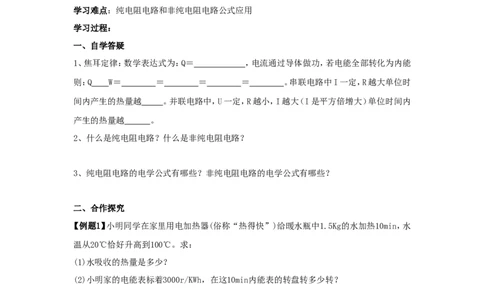

学习难点：纯电阻电路和非纯电阻电路公式应用
学习过程：
一、自学答疑
1、焦耳定律：数学表达式为：Q＝ ，电流通过导体做功，若电能全部转化为内能
则：Q W＝ ＝ ＝ ＝ 。串联电路中I一定，R越大单位时
间内产生的热量越 。并联电路中，U一定，R越小，I越大（I是平方倍增大）单位时间内
产生的热量越 。
2、什么是纯电阻电路？什么是非纯电阻电路？
3、纯电阻电路的电学公式有哪些？非纯电阻电路的电学公式有哪些？
二、合作探究
【例题1】小明同学在家里用电加热器(俗称“热得快”)给暖水瓶中1.5Kg的水加热10min，水
温从20℃恰好升高到100℃。求：
(1)水吸收的热量是多少？
(2)小明家的电能表标着3000r/KWh，在这10min内能表的转盘转多少转？
【例题2】一电动机线圈的电阻为1Ω，线圈两端所加电压为2V时，电流为0.8A，电动机正常
工作。
（1）在求电动机正常工作1min所消耗的电能
（2）求电动机正常工作1min所转化的机械能是多少？
解压密码联系qq 1119139686 加微信公众号jiaoxuewuyou 九折优惠！免费下载网址 http://jiaoxue5u.ys168.com/
【例题3】小明同学的玩具电动车上，有一微型直流电动机，小明将它接在图示的电路中，闭
合开关后，移动变阻器的滑动片P。
（1）当电压示数为0.3V时，电动机不转动，此时电流示数为0.3A。求电动机线圈的电阻是多
大？（2）当电压示数为3V时，电动机正常转动，此时电流示数为0.4A。求电动机的发热功率
及对外做功的机械功率。
S
A
P
M
V

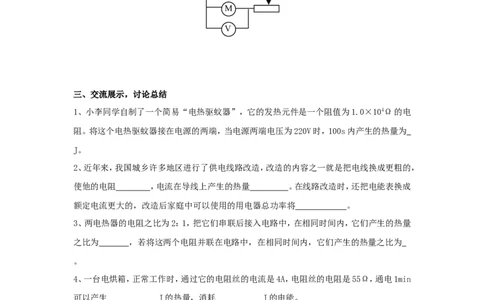

三、交流展示，讨论总结
1、小李同学自制了一个简易“电热驱蚊器”，它的发热元件是一个阻值为1.0×104Ω的电
阻。将这个电热驱蚊器接在电源的两端，当电源两端电压为220V时，100s内产生的热量为
J。
2、近年来，我国城乡许多地区进行了供电线路改造，改造的内容之一就是把电线换成更粗的，
使他的电阻 ，电流在导线上产生的热量 。在线路改造时，还把电能表换成
额定电流更大的，改造后家庭中可以使用的用电器总功率将 。
3、两电热器的电阻之比为2：1，把它们串联后接入电路中，在相同时间内，它们产生的热量
之比为 ，若将这两个电阻并联在电路中，在相同时间内，它们产生的热量之比为
。
4、一台电烘箱，正常工作时，通过它的电阻丝的电流是4A，电阻丝的电阻是55Ω，通电1min
可以产生 J的热量，消耗 J的电能。
5、假设所有导体都没有电阻，当用电器通电时，下列说法正确的是（ ）
A、电热杯仍然能加热 B、电风扇仍然能转动
C、电饭锅仍然能烧饭 D、电熨斗仍然能烫衣服
6、电烙铁通电后热得发烫，而跟电烙铁连接的铜导线却不怎么热。这是因为（ ）
A、电烙铁通电后会发热，而铜导线通电后不会产生热量
B、通过电烙铁的电流大，而通过铜导线的电流小
C、电烙铁内电热丝的电阻比铜导线的电阻要大得多
解压密码联系qq 1119139686 加微信公众号jiaoxuewuyou 九折优惠！免费下载网址 http://jiaoxue5u.ys168.com/
D、电烙铁内电热丝的通电时间比铜导线长
7、要使电热器在单位时间发出的热量减少一半，可采用的方法是（ ）
A、使其电阻减少一半，其两端电压不变
B、使加在两端的电压和其电阻减少一半
C、使通过它的电流减少一半，其电阻不变
D、使加在两端的电压减少一半，其电阻不变

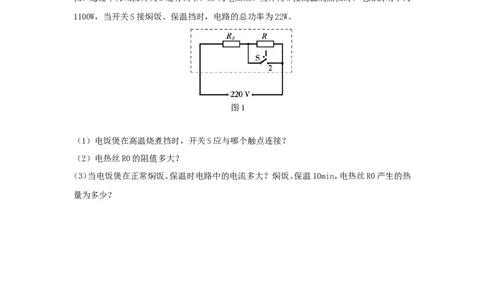

8、（选做）CFXB型“220V 1100W”电饭煲的原理图如图所示，它有高温烧煮和焖饭、保温两
挡，通过单刀双掷开关S进行调节，R0为电热丝。当开关S接高温烧煮挡时，电路的功率为
1100W，当开关S接焖饭、保温挡时，电路的总功率为22W。
图1
（1）电饭煲在高温烧煮挡时，开关S应与哪个触点连接？
（2）电热丝R0的阻值多大？
（3）当电饭煲在正常焖饭、保温时电路中的电流多大？焖饭、保温10min，电热丝R0产生的热
量为多少？
