四、家庭电路与安全用电
课题 四、家庭电路与安全用电 课型 新授课
1、知道插座、家用电器靠供电箱统一接地的作用。知道火线零线的含义，会组装
测电笔，会使用测电笔正确辨认火线和零线。
教学 2、知道安全电压，知道人体对电流的反应，知道人体电阻的变化，知道常见的几
目标 种触电情况、避免触电方法以及触电急救方法等方面知识，积累安全用电常识。
3、进一步培养学生理论联系实际的学习习惯，严格遵守操作规程的科学态度，
以及综合运用物理知识分析、解决实际问题的能力。

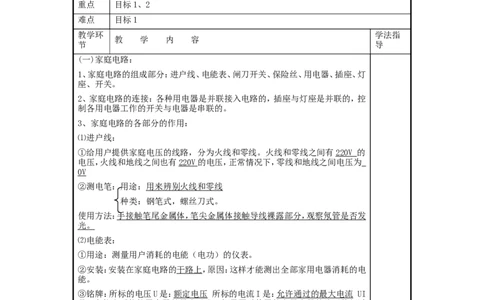

重点 目标1、2
难点 目标1
教学环 学法指
教 学 内 容
节 导
(一)家庭电路：
1、家庭电路的组成部分：进户线、电能表、闸刀开关、保险丝、用电器、插座、灯
座、开关。
2、家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控
制各用电器工作的开关与电器是串联的。
3、家庭电路的各部分的作用：
⑴进户线：
①给用户提供家庭电压的线路，分为火线和零线。火线和零线之间有220V 的
电压，火线和地线之间也有220V 的电压，正常情况下，零线和地线之间电压为
0V
②测电笔：用途：用来辨别火线和零线
种类：钢笔式，螺丝刀式。
使用方法：手接触笔尾金属体，笔尖金属体接触导线裸露部分，观察氖管是否发
光。
⑵电能表：
①用途：测量用户消耗的电能（电功）的仪表。
②安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电
能。
③铭牌：所标的电压U是：额定电压 所标的电流I是：允许通过的最大电流 UI
是：电能表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数超过
这个数值，电能表的计数会不准确甚至烧坏
⑶闸刀（空气开关）：
①作用：控制整个电路的通断，以便检测电路更换设备。
②安装：家庭电路的干路上，空气开关的静触点接电源线
⑷保险盒：
材料：保险丝是由电阻率大、熔点较低的铅锑合金制成②保险原理：当过大的电
流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动
切断电路，起到保险作用
①电路符号：
解压密码联系qq 1119139686 加微信公众号jiaoxuewuyou 九折优惠！免费下载网址 http://jiaoxue5u.ys168.com/
②连接：与所保护的电路串联，且一般只接在火线上
③选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
④规格：越粗额定电流越大。
⑸插座：
①作用：连接家用电器，给可移动家用电器供电。
②种类：固定插座、可移动插座；二孔插座、三孔插座。
③安装：并联在家庭电路中：
⑹用电器（电灯）、开关：

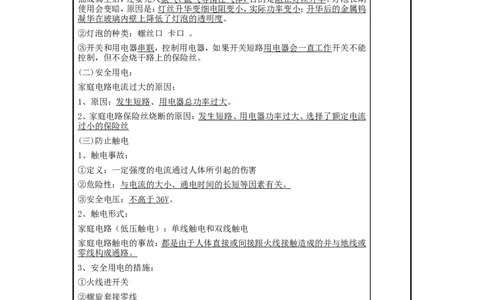

①白炽灯是利用电流的热效应进行工作的，里面抽成真空。大功率的灯泡里面
抽成真空后，还要充入氮气、氩气等惰性气体，目的是阻止灯丝升华。灯泡长期
使用会变暗，原因是：灯丝升华变细电阻变小，实际功率变小；升华后的金属钨
凝华在玻璃内壁上降低了灯泡的透明度。
②灯泡的种类：螺丝口 卡口 。
③开关和用电器串联，控制用电器，如果开关短路用电器会一直工作开关不能
控制，但不会烧干路上的保险丝。
(二)安全用电：
家庭电路电流过大的原因：
1、原因：发生短路、用电器总功率过大。
2、家庭电路保险丝烧断的原因：发生短路、用电器功率过大、选择了额定电流
过小的保险丝
(三)防止触电
1、触电事故：
①定义：一定强度的电流通过人体所引起的伤害
②危险性：与电流的大小、通电时间的长短等因素有关。
③安全电压： 不高于 36 V。
2、触电形式：
家庭电路（低压触电）：单线触电和双线触电
家庭电路触电的事故：都是由于人体直接或间接跟火线接触造成的并与地线或
零线构成通路。
3、安全用电的措施：
①火线进开关
②螺旋套接零线
③金属外壳要接地
④单根熔丝接火线
⑤左零右火上接地
把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金
属外壳与大地连接起来，防止了外壳带电引起的触电事故。
