苏科版九年级下册
第十五章《电功和电热》
15.6 家庭电路与安全用电
【知识梳理】
一、家庭电路

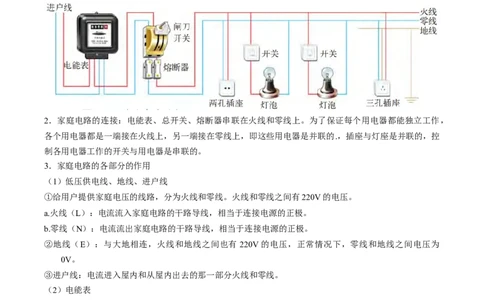

1．家庭电路的组成部分：低压供电线（火线、零线）、地线、电能表、闸刀开关、熔断器（保险丝）、
用电器、插座、灯座、开关。
2．家庭电路的连接：电能表、总开关、熔断器串联在火线和零线上。为了保证每个用电器都能独立工作，
各个用电器都是一端接在火线上，另一端接在零线上，即这些用电器是并联的.，插座与灯座是并联的，控
制各用电器工作的开关与用电器是串联的。
3．家庭电路的各部分的作用
（1）低压供电线、地线、进户线
①给用户提供家庭电压的线路，分为火线和零线。火线和零线之间有220V的电压。
a.火线（L）：电流流入家庭电路的干路导线，相当于连接电源的正极。
b.零线（N）：电流流出家庭电路的干路导线，相当于连接电源的正极。
②地线（E）：与大地相连，火线和地线之间也有 220V的电压，正常情况下，零线和地线之间电压为
0V。
③进户线：电流进入屋内和从屋内出去的那一部分火线和零线。
（2）电能表
①作用：测量家庭电路中所有用电器消耗电能的总和。
②安装：安装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。
（3）总开关（闸刀开关）
①作用：控制整个电路的通断，以便检测电路更换设备。
②安装：家庭电路的干路上。
（4）熔断器
①材料：熔断器内的保险丝是由电阻率大、熔点较低的铅锑合金制成。
②熔断原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动
切断电路，起到保险作用。③电路符号：
④连接：与所保护的电路串联，且一般只接在火线上
⑤保险丝烧断的原因：a.电路电流超过保险丝额定电流b.选择了额定电流过小的保险丝。
⑥选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑦规格：越粗额定电流越大。
注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。因为铜丝的电阻小，产生的热量少，铜的熔点高，
不易熔断。熔丝熔断后，首先应查清发生故障的原因，在排除故障后才能更换熔丝，恢复供电。
⑧空气开关

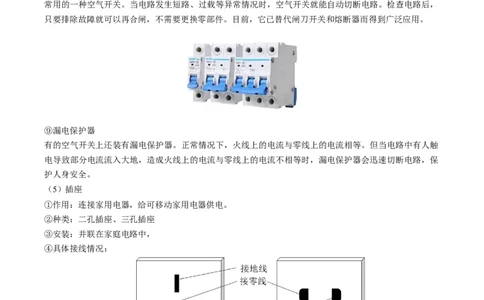

新型的电路保险装置是附在总开关上的，通常叫做空气开关，又叫做自动空气断路器。下图所示的是家庭
常用的一种空气开关。当电路发生短路、过载等异常情况时，空气开关就能自动切断电路。检查电路后，
只要排除故障就可以再合闸，不需要更换零部件。目前，它已替代闸刀开关和熔断器而得到广泛应用。
⑨漏电保护器
有的空气开关上还装有漏电保护器。正常情况下，火线上的电流与零线上的电流相等。但当电路中有人触
电导致部分电流流入大地，造成火线上的电流与零线上的电流不相等时，漏电保护器会迅速切断电路，保
护人身安全。
（5）插座
①作用：连接家用电器，给可移动家用电器供电。
②种类：二孔插座、三孔插座
③安装：并联在家庭电路中，
④具体接线情况：
简记为：左零右火中接地
（6）开关
①开关必须接在火线和用电器之间，这样做的好处是断开开关可以切断用电器与火线的连接，防止触电。
②开关和用电器串联，控制用电器，如果开关短路用电器会一直工作开关不能控制，但不会烧干路上的保
险丝。（7）白炽灯（电灯）
①白炽灯是利用电流的热效应进行工作的，小功率的灯泡灯丝细而长，里面抽成真空。大功率的灯泡灯丝
粗而短，里面抽成真空后，还要充入氮气等惰性气体，且气压为 0.1Pa，目的是平衡大气压对玻璃壳的压
力。
②灯泡的种类：螺丝口 卡口
螺口灯泡 卡口灯泡

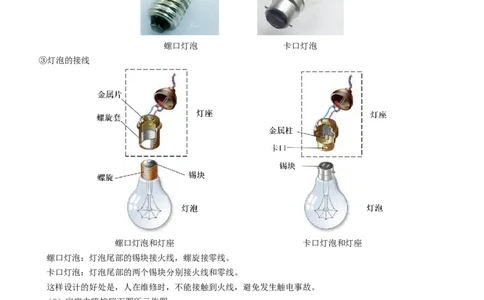

③灯泡的接线
螺口灯泡和灯座 卡口灯泡和灯座
螺口灯泡：灯泡尾部的锡块接火线，螺旋接零线。
卡口灯泡：灯泡尾部的两个锡块分别接火线和零线。
这样设计的好处是，人在维修时，不能接触到火线，避免发生触电事故。
（8）家庭电路按照下图所示作图。

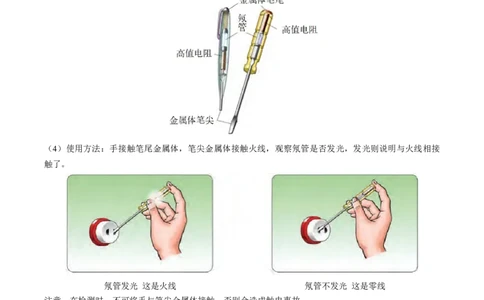

4．测电笔：
（1）用途：用来判断物体是否带电（辨别火线和零线）
（2）种类：钢笔式，螺丝刀式。螺丝刀式 笔式 电子式
（3）螺丝刀式及笔式结构：笔首金属体、高电阻、氖管、弹簧、笔尾金属体
（4）使用方法：手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光，发光则说明与火线相接
触了。
氖管发光 这是火线 氖管不发光 这是零线
注意：在检测时，不可将手与笔尖金属体接触，否则会造成触电事故。
（5）原理：人体、测电笔、火线与大地构成一个回路，由于高电阻的存在，这时有微弱电流通过测电笔，
因此氖管会发光。（6）用测电笔判断电路故障举例：
①测电笔接触火线时，如果观察不到氖管发光，可能的原因是：测电笔氖管已坏；手没有接触笔尾金属体；
火线断路。
②某次检修电路时，发现灯泡不亮，火线零线都能使测电笔发光，可能的原因是：火线完好，零线处有断
路，被测段零线通过用电器和火线构成通路。
5．家庭电路电流过大的原因：
（1）发生短路：连接电路时，误将火线和零线直接连通；电线和用电器的绝缘皮破损或老化，导致火线
和零线直接连通等
（2）用电器总功率过大：由P=UI可知，家庭电路电压保持不变，功率越大，说明电流越大。当功率过大
时，意味着电流过大。
二、安全用电
1．触电事故
一定强度的电流通过人体所会引起伤害。与电流的大小、通电时间的长短等因素有关。
2．触电形式
（1）低压触电
单线触电 双线触电
①单线触电：人体接触火线或漏电的用电器等，使人体、大地和电网中的供电设备构成闭合回路。
②双线触电：人体的两个部位（如两只手）分别接触火线和零线，使人体与电网中的供电设备通过导线构
成闭合回路。
（2）高压触电高压电弧触电 跨步电压触电
①高压电弧触电：当人体靠近带电体到一定距离时，高压带电体和人体间发生放电现象，电流通过人体，
造成高压电弧触电。
②跨步电压触电：高压输电线落在地上，地面上与电线断头距离不同的各点间存在电压，当人走近断头时，
两脚位于离断头远近不同的位置上，因而两脚之间有了电压，这时电流通过人体，造成跨步电压触电。
3．安全用电原则：不接触低压带电体，不靠近高压带电体。
4．生活中安全用电常识
①对于人体的安全电压是不高于36伏。
②不接触火线，不靠近高压线路。
③金属外壳的用电器要将金属外壳接地。
④高大建筑要安装避雷针，防止雷击。
⑤有人一旦触电或家庭电路发生火灾都要立即切断电源，绝对不能用水来扑灭电器火灾。
⑥更换灯泡时要先切断电源。
【易错点】
1．插头
三脚插头中，上插脚接用电器金属外壳，左右插脚接用电器，上插脚做的比其他插脚长，当把三脚插头插
在三孔插座里，先把用电器的金属外壳与大地连接起来，再在把用电部分连入电路，可以防止外壳带电引
起触电事故。这里请注意，面朝插头插脚时，左边插脚插入火线插孔，右边插脚插入零线插孔，与插座相
反。
2．安全电压是不高于36V，也就是≤36V都是安全电压，不能认为安全电压只是36V。
【典例分析】

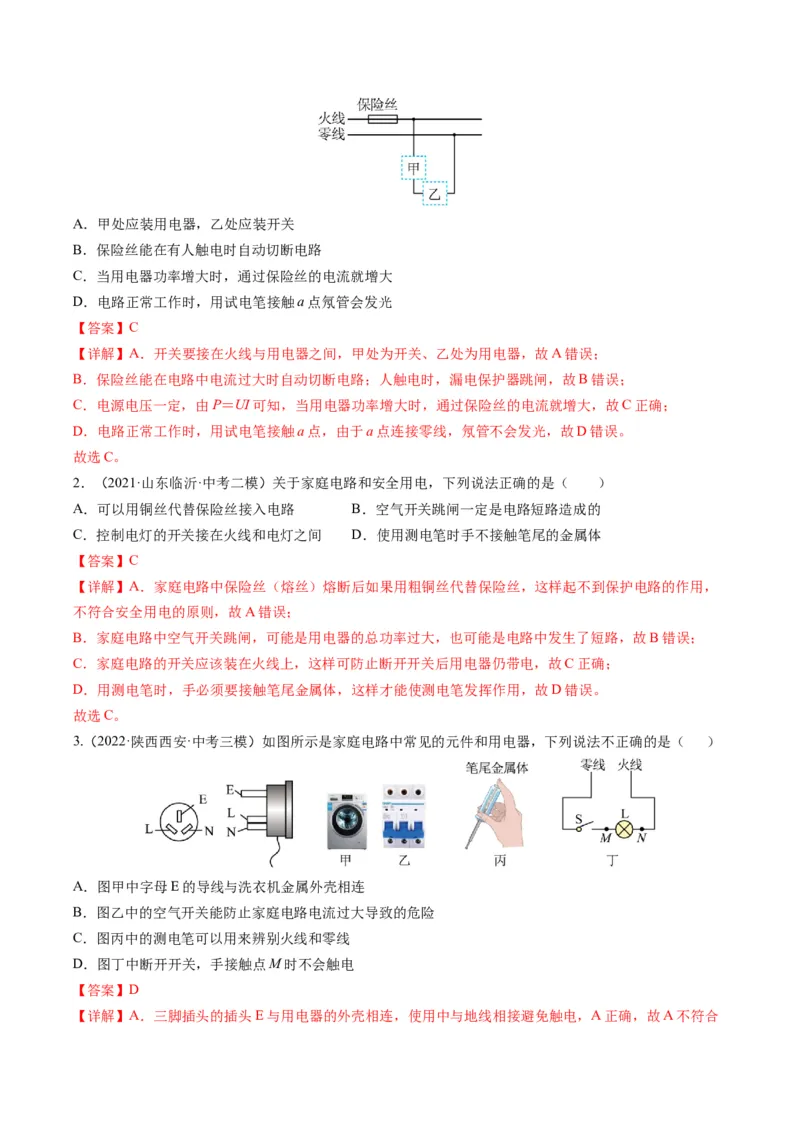

1．（2022·内蒙古包头·九年级期末）某家庭电路的部分电路如图所示，其中甲，乙两处应装开关和用电器。
对该电路，下列说法正确的是（ ）A．甲处应装用电器，乙处应装开关
B．保险丝能在有人触电时自动切断电路
C．当用电器功率增大时，通过保险丝的电流就增大
D．电路正常工作时，用试电笔接触a点氖管会发光
【答案】C
【详解】A．开关要接在火线与用电器之间，甲处为开关、乙处为用电器，故A错误；
B．保险丝能在电路中电流过大时自动切断电路；人触电时，漏电保护器跳闸，故B错误；
C．电源电压一定，由P＝UI可知，当用电器功率增大时，通过保险丝的电流就增大，故C正确；
D．电路正常工作时，用试电笔接触a点，由于a点连接零线，氖管不会发光，故D错误。
故选C。
2．（2021·山东临沂·中考二模）关于家庭电路和安全用电，下列说法正确的是（ ）
A．可以用铜丝代替保险丝接入电路 B．空气开关跳闸一定是电路短路造成的
C．控制电灯的开关接在火线和电灯之间 D．使用测电笔时手不接触笔尾的金属体
【答案】C
【详解】A．家庭电路中保险丝（熔丝）熔断后如果用粗铜丝代替保险丝，这样起不到保护电路的作用，
不符合安全用电的原则，故A错误；
B．家庭电路中空气开关跳闸，可能是用电器的总功率过大，也可能是电路中发生了短路，故B错误；
C．家庭电路的开关应该装在火线上，这样可防止断开开关后用电器仍带电，故C正确；
D．用测电笔时，手必须要接触笔尾金属体，这样才能使测电笔发挥作用，故D错误。
故选C。
3.（2022·陕西西安·中考三模）如图所示是家庭电路中常见的元件和用电器，下列说法不正确的是（ ）
A．图甲中字母E的导线与洗衣机金属外壳相连
B．图乙中的空气开关能防止家庭电路电流过大导致的危险
C．图丙中的测电笔可以用来辨别火线和零线
D．图丁中断开开关，手接触点M时不会触电
【答案】D
【详解】A．三脚插头的插头E与用电器的外壳相连，使用中与地线相接避免触电，A正确，故A不符合题意；
B．家庭电路中空气开关的作用是保护电路，当电路中发生短路或用电器总功率过大时会引起家庭电路电
流过大，空气开关跳闸，断开电路保护安全，B正确，故B不符合题意；
C．测电笔接触火线时氖管发光，接触零线时氖管不发光，因此测电笔可以用来辨别火线与零线，C正确，
故C不符合题意；
D．断开开关，手接触点M时，M点与火线相通，接触时会触电，D错误，故D符合题意。
故选D。
4．（2021·新疆乌鲁木齐·中考模拟）用试电笔笔尖接触某导线，氖管发光。则（ ）
A．该导线是火线，有电流流过人体 B．该导线是火线，没有电流流过人体
C．该导线是零线，有电流流过人体 D．该导线是零线，没有电流流过人体
【答案】A
【详解】用试电笔笔尖接触某导线，氖管发光，该导线是火线，试电笔与人体组成串联电路，有电流通过
人体。
故选A。
5．（2020·吉林长春·九年级期末）关于安全用电，下列说法正确的是（ ）
A．安装电路时，开关必须接零线
B．人不能靠近高压带电体
C．用湿手拔用电器的插头
D．金属外壳和大功率的用电器不要接地
【答案】B
【详解】A．安装电路时，开关必须接火线（即开关应该接在火线和用电器之间），这样在开关断开后用
电器就不带电，故A错误；
B．根据安全用电的原则，人不能靠近高压带电体，故B正确；
C．因为水是导体，当用湿手拔用电器的插头时，可能会使电源通过人体与大地形成通路，发生触电事故，
故C错误；
D．用电器的金属外壳要接地，可防止金属外壳漏电时发生触电事故，故D错误。
故选B。
【夺冠训练】
一、单选题

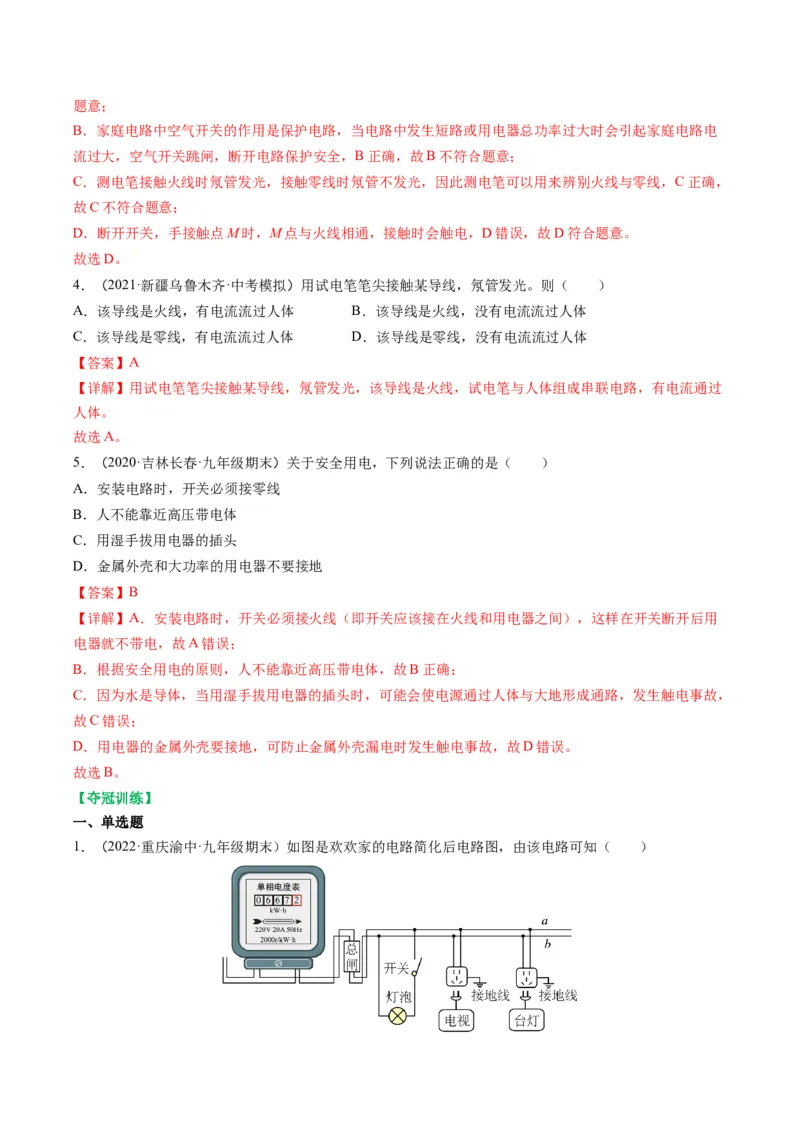

1．（2022·重庆渝中·九年级期末）如图是欢欢家的电路简化后电路图，由该电路可知（ ）A．a线是零线，b线是火线
B．电能表是测量用电器的总功率
C．用一支试电笔将零线与火线同时连通便能区分二者
D．接地线作用是能将用电器外壳带的电导入大地
【答案】D
【详解】A．根据安全用电的原则，开关控制火线，故a线是火线，b线是零线，故A不符合题意；
B．电能表是测量用电器消耗电能的仪器，故B不符合题意；
C．手指与测电笔的笔尾金属体接触，若氖管发光，则笔尖接触的为火线；若氖管不发光，笔尖接触的为
零线，若将一支试电笔把零线与火线同时连通无法确定那根是火线，故C不符合题意；
D．带有金属外壳的家用电器，其金属外壳必须接地，接地线的作用是能将用电器外壳带的电导入大地，
不致对人造成伤害，故D符合题意。
故选D。

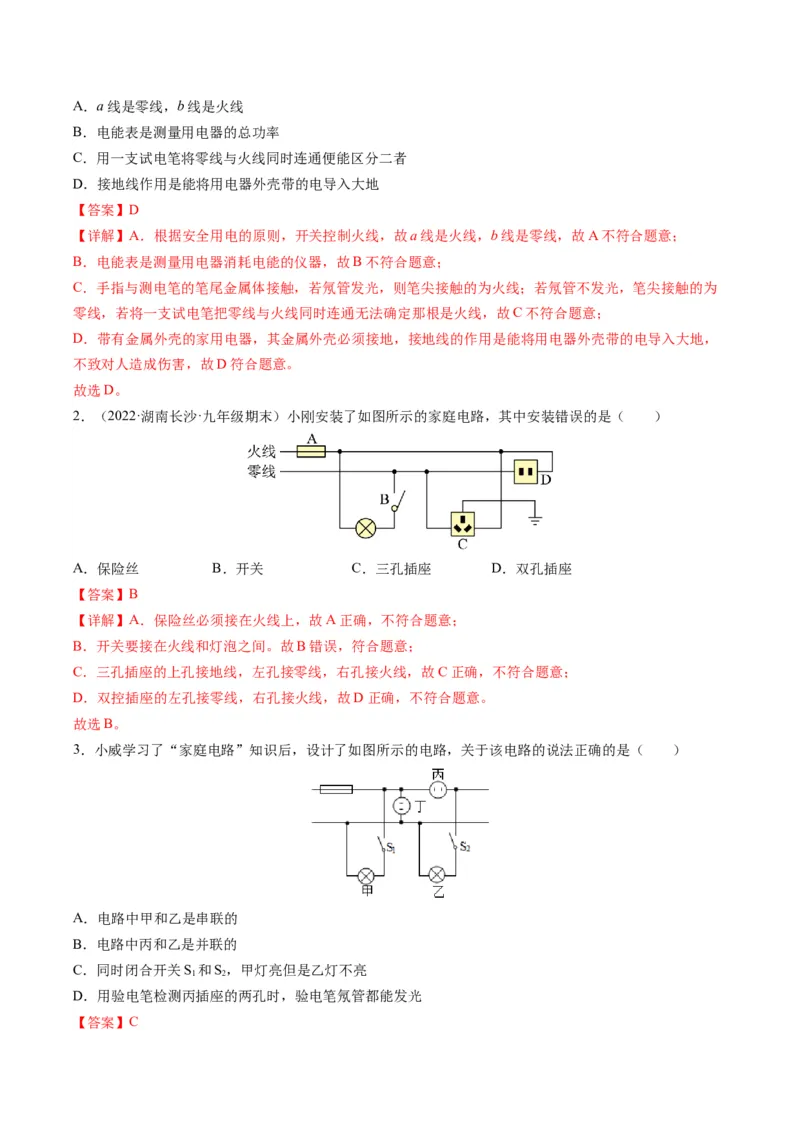

2．（2022·湖南长沙·九年级期末）小刚安装了如图所示的家庭电路，其中安装错误的是（ ）
A．保险丝 B．开关 C．三孔插座 D．双孔插座
【答案】B
【详解】A．保险丝必须接在火线上，故A正确，不符合题意；
B．开关要接在火线和灯泡之间。故B错误，符合题意；
C．三孔插座的上孔接地线，左孔接零线，右孔接火线，故C正确，不符合题意；
D．双控插座的左孔接零线，右孔接火线，故D正确，不符合题意。
故选B。
3．小威学习了“家庭电路”知识后，设计了如图所示的电路，关于该电路的说法正确的是（ ）
A．电路中甲和乙是串联的
B．电路中丙和乙是并联的
C．同时闭合开关S 和S，甲灯亮但是乙灯不亮
1 2
D．用验电笔检测丙插座的两孔时，验电笔氖管都能发光
【答案】C【详解】A．由图可知，电路中灯泡乙与插座丙串联再与甲并联，故A错误；
B．图中插座丙与灯乙串联接在同一支路上，故B错误；
C．当闭合开关S、S，甲灯亮、乙灯不亮，是由于插座丙与灯乙串联连接造成的，相当于断路，故C正
1 2
确；
D．当测电笔与插座的左孔接触时，插座此孔接火线，氖管发光，当测电笔与插座的右孔接触时，插座此
孔不接触火线，氖管不发光，故D错误。
故选C。

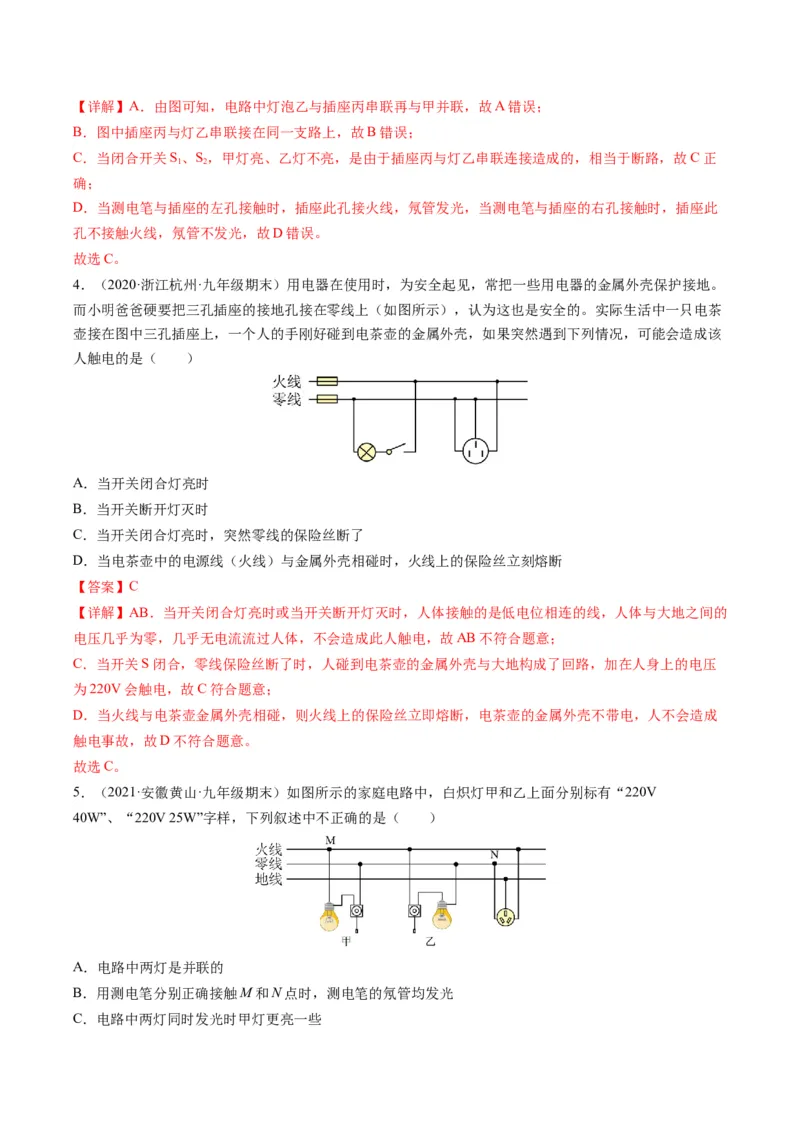

4．（2020·浙江杭州·九年级期末）用电器在使用时，为安全起见，常把一些用电器的金属外壳保护接地。
而小明爸爸硬要把三孔插座的接地孔接在零线上（如图所示），认为这也是安全的。实际生活中一只电茶
壶接在图中三孔插座上，一个人的手刚好碰到电茶壶的金属外壳，如果突然遇到下列情况，可能会造成该
人触电的是（ ）
A．当开关闭合灯亮时
B．当开关断开灯灭时
C．当开关闭合灯亮时，突然零线的保险丝断了
D．当电茶壶中的电源线（火线）与金属外壳相碰时，火线上的保险丝立刻熔断
【答案】C
【详解】AB．当开关闭合灯亮时或当开关断开灯灭时，人体接触的是低电位相连的线，人体与大地之间的
电压几乎为零，几乎无电流流过人体，不会造成此人触电，故AB不符合题意；
C．当开关S闭合，零线保险丝断了时，人碰到电茶壶的金属外壳与大地构成了回路，加在人身上的电压
为220V会触电，故C符合题意；
D．当火线与电茶壶金属外壳相碰，则火线上的保险丝立即熔断，电茶壶的金属外壳不带电，人不会造成
触电事故，故D不符合题意。
故选C。
5．（2021·安徽黄山·九年级期末）如图所示的家庭电路中，白炽灯甲和乙上面分别标有“220V
40W”、“220V 25W”字样，下列叙述中不正确的是（ ）
A．电路中两灯是并联的
B．用测电笔分别正确接触M和N点时，测电笔的氖管均发光
C．电路中两灯同时发光时甲灯更亮一些D．乙灯的安装和插座的连接都是正确的
【答案】B
【详解】A．由图可知，甲灯和乙灯是并列连接的，所以它们是并联的，故A正确，不符合题意；
B．据图可知，M点在火线上，所以用试电笔正确接触M点时，氖管会发光，N点在零线上，所以试电笔
接触N点时，氖管不发光，故B错误，符合题意；
C．由甲、乙两灯泡的铭牌可知：额定电压相同，甲灯的额定功率较大，由 可知，甲灯的电阻小
于乙灯的电阻，由于电路中两灯并联，当同时发光时两个灯泡两端的电压相等，由 可知，甲灯的
实际功率大于乙灯的实际功率，所以甲灯更亮一些，故C正确，不符合题意；
D．开关控制灯泡时，开关要接在火线和灯泡之间，故甲灯的安装错误，三孔插座是左零右火上接地，则
插座的连接正确，故D正确，不符合题意。
故选B。

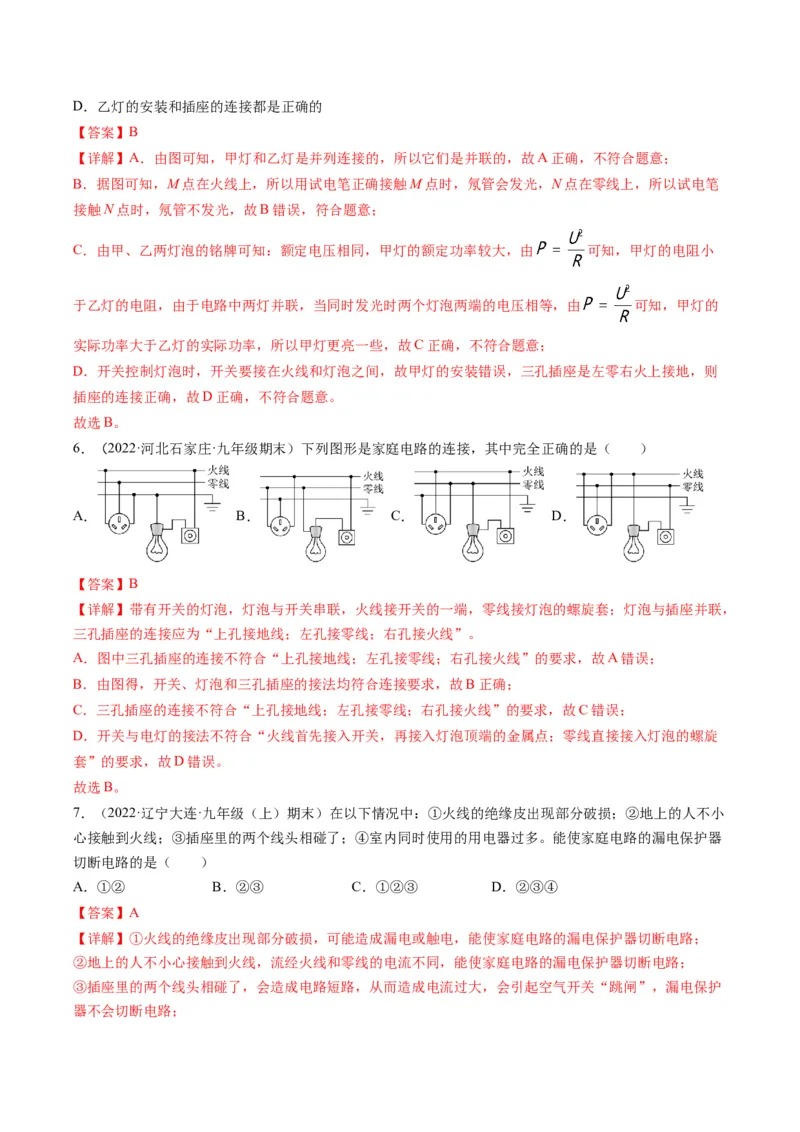

6．（2022·河北石家庄·九年级期末）下列图形是家庭电路的连接，其中完全正确的是（ ）
A． B． C． D．
【答案】B
【详解】带有开关的灯泡，灯泡与开关串联，火线接开关的一端，零线接灯泡的螺旋套；灯泡与插座并联，
三孔插座的连接应为“上孔接地线；左孔接零线；右孔接火线”。
A．图中三孔插座的连接不符合“上孔接地线；左孔接零线；右孔接火线”的要求，故A错误；
B．由图得，开关、灯泡和三孔插座的接法均符合连接要求，故B正确；
C．三孔插座的连接不符合“上孔接地线；左孔接零线；右孔接火线”的要求，故C错误；
D．开关与电灯的接法不符合“火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋
套”的要求，故D错误。
故选B。

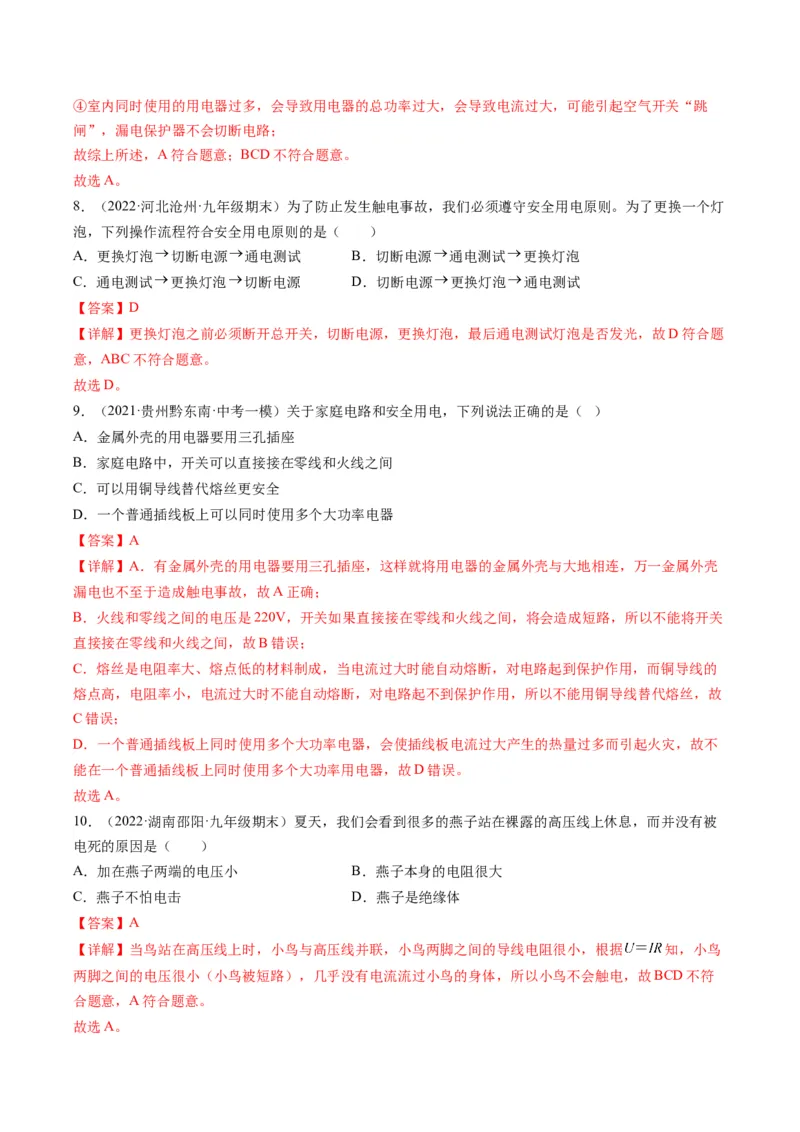

7．（2022·辽宁大连·九年级（上）期末）在以下情况中：①火线的绝缘皮出现部分破损；②地上的人不小
心接触到火线；③插座里的两个线头相碰了；④室内同时使用的用电器过多。能使家庭电路的漏电保护器
切断电路的是（ ）
A．①② B．②③ C．①②③ D．②③④
【答案】A
【详解】①火线的绝缘皮出现部分破损，可能造成漏电或触电，能使家庭电路的漏电保护器切断电路；
②地上的人不小心接触到火线，流经火线和零线的电流不同，能使家庭电路的漏电保护器切断电路；
③插座里的两个线头相碰了，会造成电路短路，从而造成电流过大，会引起空气开关“跳闸”，漏电保护
器不会切断电路；④室内同时使用的用电器过多，会导致用电器的总功率过大，会导致电流过大，可能引起空气开关“跳
闸”，漏电保护器不会切断电路；
故综上所述，A符合题意；BCD不符合题意。
故选A。
8．（2022·河北沧州·九年级期末）为了防止发生触电事故，我们必须遵守安全用电原则。为了更换一个灯
泡，下列操作流程符合安全用电原则的是（ ）
A．更换灯泡 切断电源 通电测试 B．切断电源 通电测试 更换灯泡
C．通电测试 更换灯泡 切断电源 D．切断电源 更换灯泡 通电测试
【答案】D
【详解】更换灯泡之前必须断开总开关，切断电源，更换灯泡，最后通电测试灯泡是否发光，故D符合题
意，ABC不符合题意。
故选D。
9．（2021·贵州黔东南·中考一模）关于家庭电路和安全用电，下列说法正确的是（ ）
A．金属外壳的用电器要用三孔插座
B．家庭电路中，开关可以直接接在零线和火线之间
C．可以用铜导线替代熔丝更安全
D．一个普通插线板上可以同时使用多个大功率电器
【答案】A
【详解】A．有金属外壳的用电器要用三孔插座，这样就将用电器的金属外壳与大地相连，万一金属外壳
漏电也不至于造成触电事故，故A正确；
B．火线和零线之间的电压是220V，开关如果直接接在零线和火线之间，将会造成短路，所以不能将开关
直接接在零线和火线之间，故B错误；
C．熔丝是电阻率大、熔点低的材料制成，当电流过大时能自动熔断，对电路起到保护作用，而铜导线的
熔点高，电阻率小，电流过大时不能自动熔断，对电路起不到保护作用，所以不能用铜导线替代熔丝，故
C错误；
D．一个普通插线板上同时使用多个大功率电器，会使插线板电流过大产生的热量过多而引起火灾，故不
能在一个普通插线板上同时使用多个大功率用电器，故D错误。
故选A。
10．（2022·湖南邵阳·九年级期末）夏天，我们会看到很多的燕子站在裸露的高压线上休息，而并没有被
电死的原因是（ ）
A．加在燕子两端的电压小 B．燕子本身的电阻很大
C．燕子不怕电击 D．燕子是绝缘体
【答案】A
【详解】当鸟站在高压线上时，小鸟与高压线并联，小鸟两脚之间的导线电阻很小，根据 知，小鸟
两脚之间的电压很小（小鸟被短路），几乎没有电流流过小鸟的身体，所以小鸟不会触电，故BCD不符
合题意，A符合题意。

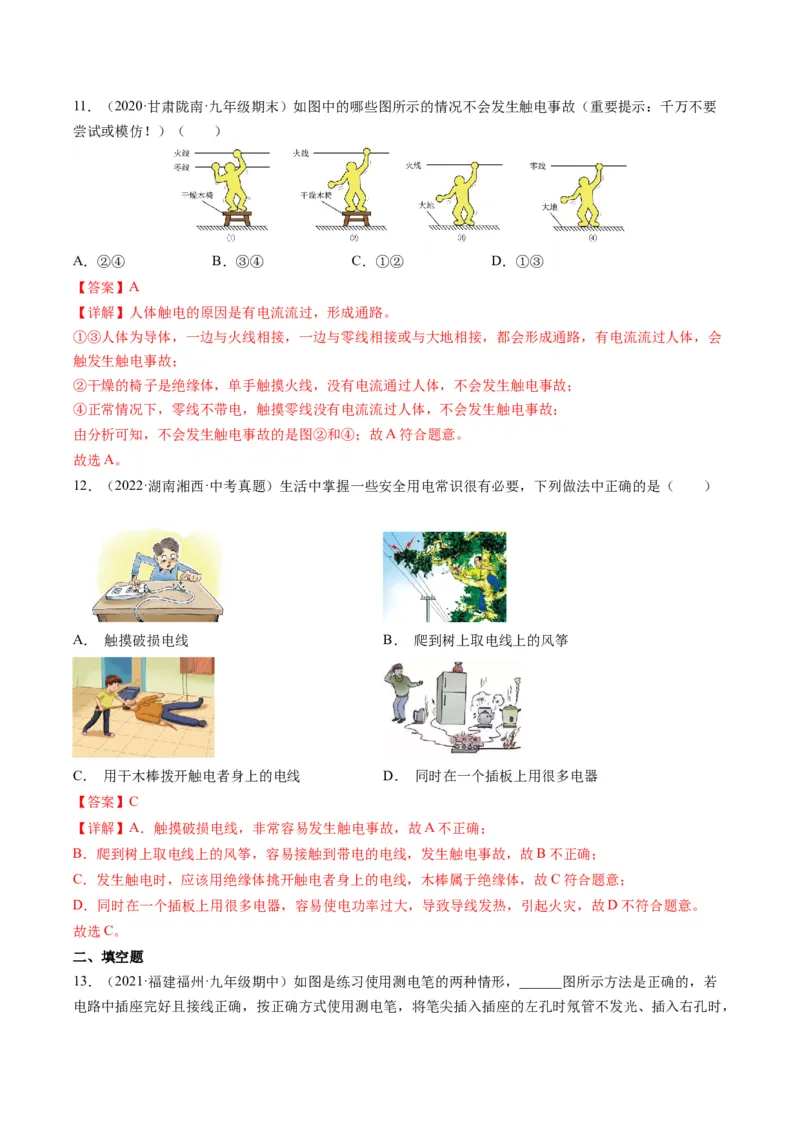

故选A。11．（2020·甘肃陇南·九年级期末）如图中的哪些图所示的情况不会发生触电事故（重要提示：千万不要
尝试或模仿！）（ ）
A．②④ B．③④ C．①② D．①③
【答案】A
【详解】人体触电的原因是有电流流过，形成通路。
①③人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，有电流流过人体，会
触发生触电事故；
②干燥的椅子是绝缘体，单手触摸火线，没有电流通过人体，不会发生触电事故；
④正常情况下，零线不带电，触摸零线没有电流流过人体，不会发生触电事故；
由分析可知，不会发生触电事故的是图②和④；故A符合题意。
故选A。
12．（2022·湖南湘西·中考真题）生活中掌握一些安全用电常识很有必要，下列做法中正确的是（ ）
A． 触摸破损电线 B． 爬到树上取电线上的风筝
C． 用干木棒拨开触电者身上的电线 D． 同时在一个插板上用很多电器
【答案】C
【详解】A．触摸破损电线，非常容易发生触电事故，故A不正确；
B．爬到树上取电线上的风筝，容易接触到带电的电线，发生触电事故，故B不正确；
C．发生触电时，应该用绝缘体挑开触电者身上的电线，木棒属于绝缘体，故C符合题意；
D．同时在一个插板上用很多电器，容易使电功率过大，导致导线发热，引起火灾，故D不符合题意。
故选C。
二、填空题

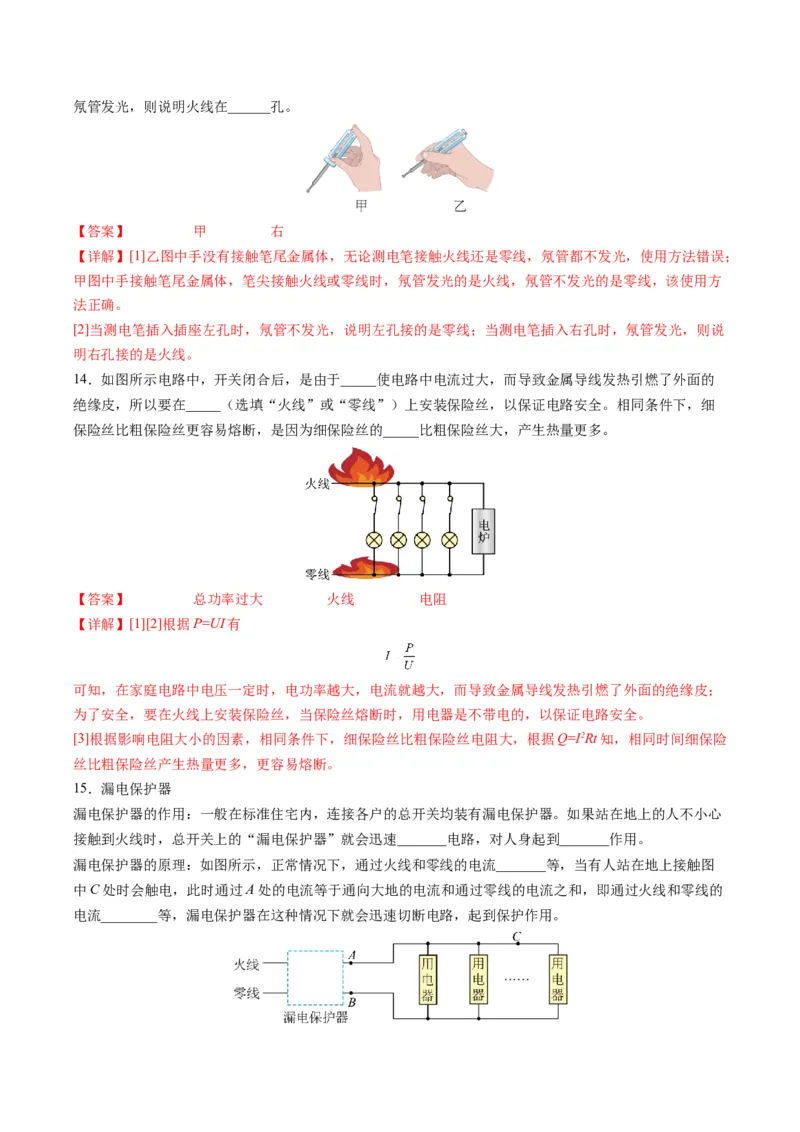

13．（2021·福建福州·九年级期中）如图是练习使用测电笔的两种情形，______图所示方法是正确的，若
电路中插座完好且接线正确，按正确方式使用测电笔，将笔尖插入插座的左孔时氖管不发光、插入右孔时，氖管发光，则说明火线在______孔。
【答案】 甲 右
【详解】[1]乙图中手没有接触笔尾金属体，无论测电笔接触火线还是零线，氖管都不发光，使用方法错误；
甲图中手接触笔尾金属体，笔尖接触火线或零线时，氖管发光的是火线，氖管不发光的是零线，该使用方
法正确。
[2]当测电笔插入插座左孔时，氖管不发光，说明左孔接的是零线；当测电笔插入右孔时，氖管发光，则说
明右孔接的是火线。
14．如图所示电路中，开关闭合后，是由于_____使电路中电流过大，而导致金属导线发热引燃了外面的
绝缘皮，所以要在_____（选填“火线”或“零线”）上安装保险丝，以保证电路安全。相同条件下，细
保险丝比粗保险丝更容易熔断，是因为细保险丝的_____比粗保险丝大，产生热量更多。
【答案】 总功率过大 火线 电阻
【详解】[1][2]根据P=UI有
可知，在家庭电路中电压一定时，电功率越大，电流就越大，而导致金属导线发热引燃了外面的绝缘皮；
为了安全，要在火线上安装保险丝，当保险丝熔断时，用电器是不带电的，以保证电路安全。
[3]根据影响电阻大小的因素，相同条件下，细保险丝比粗保险丝电阻大，根据Q=I2Rt知，相同时间细保险
丝比粗保险丝产生热量更多，更容易熔断。
15．漏电保护器
漏电保护器的作用：一般在标准住宅内，连接各户的总开关均装有漏电保护器。如果站在地上的人不小心
接触到火线时，总开关上的“漏电保护器”就会迅速_______电路，对人身起到_______作用。
漏电保护器的原理：如图所示，正常情况下，通过火线和零线的电流_______等，当有人站在地上接触图
中C处时会触电，此时通过A处的电流等于通向大地的电流和通过零线的电流之和，即通过火线和零线的
电流________等，漏电保护器在这种情况下就会迅速切断电路，起到保护作用。【答案】 切断 保护 相 不相
【详解】[1][2]我们知道人体是一种导体，也能导电，当人体接触火线时，此时火线、人体、大地构成回路，
有电流通过，火线上的电流流向大地，而漏电保护器就是在这一情况的发生时，切断电源， 避免人体长
时间通过电路，对人身起到保护作用。
[3][4]正常情况下，通过火线和零线的电流相等，当有人站在地上接触图中C处时会触电，此时火线、人体、
大地构成回路，有电流通过，火线上的电流流向大地，此时通过A处的电流等于通向大地的电流和通过零
线的电流之和，即通过火线和零线的电流不相等，漏电保护器会迅速切断电路，对人体起到保护作用。

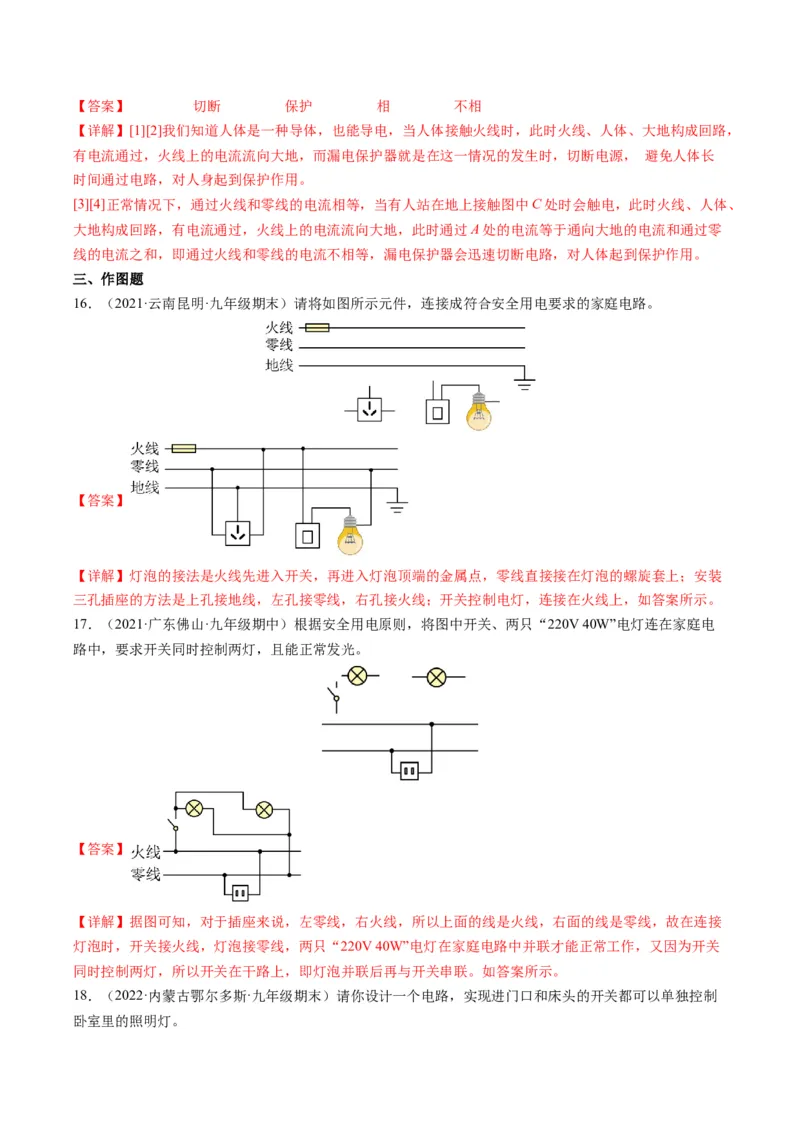

三、作图题
16．（2021·云南昆明·九年级期末）请将如图所示元件，连接成符合安全用电要求的家庭电路。
【答案】
【详解】灯泡的接法是火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上；安装
三孔插座的方法是上孔接地线，左孔接零线，右孔接火线；开关控制电灯，连接在火线上，如答案所示。
17．（2021·广东佛山·九年级期中）根据安全用电原则，将图中开关、两只“220V 40W”电灯连在家庭电
路中，要求开关同时控制两灯，且能正常发光。
【答案】
【详解】据图可知，对于插座来说，左零线，右火线，所以上面的线是火线，右面的线是零线，故在连接
灯泡时，开关接火线，灯泡接零线，两只“220V 40W”电灯在家庭电路中并联才能正常工作，又因为开关
同时控制两灯，所以开关在干路上，即灯泡并联后再与开关串联。如答案所示。

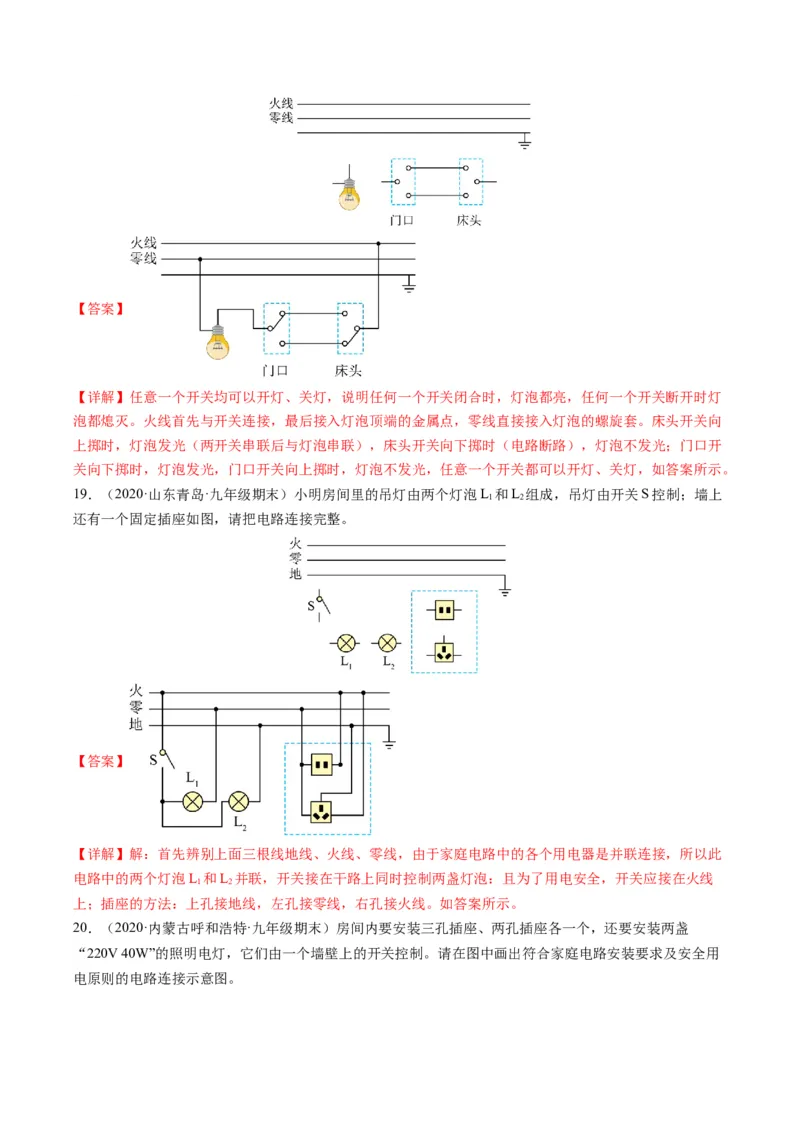

18．（2022·内蒙古鄂尔多斯·九年级期末）请你设计一个电路，实现进门口和床头的开关都可以单独控制
卧室里的照明灯。【答案】
【详解】任意一个开关均可以开灯、关灯，说明任何一个开关闭合时，灯泡都亮，任何一个开关断开时灯
泡都熄灭。火线首先与开关连接，最后接入灯泡顶端的金属点，零线直接接入灯泡的螺旋套。床头开关向
上掷时，灯泡发光（两开关串联后与灯泡串联），床头开关向下掷时（电路断路），灯泡不发光；门口开
关向下掷时，灯泡发光，门口开关向上掷时，灯泡不发光，任意一个开关都可以开灯、关灯，如答案所示。
19．（2020·山东青岛·九年级期末）小明房间里的吊灯由两个灯泡L 和L 组成，吊灯由开关S控制；墙上
1 2
还有一个固定插座如图，请把电路连接完整。
【答案】
【详解】解：首先辨别上面三根线地线、火线、零线，由于家庭电路中的各个用电器是并联连接，所以此
电路中的两个灯泡L 和L 并联，开关接在干路上同时控制两盏灯泡：且为了用电安全，开关应接在火线
1 2
上；插座的方法：上孔接地线，左孔接零线，右孔接火线。如答案所示。

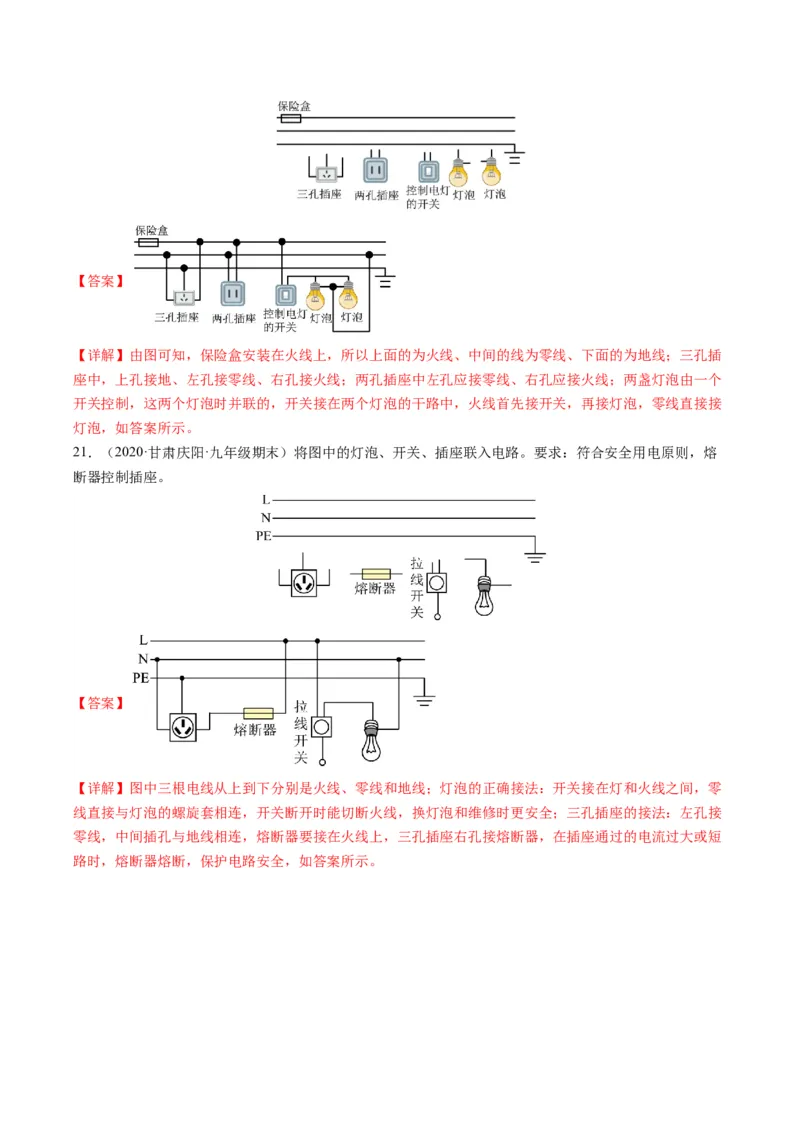

20．（2020·内蒙古呼和浩特·九年级期末）房间内要安装三孔插座、两孔插座各一个，还要安装两盏
“220V 40W”的照明电灯，它们由一个墙壁上的开关控制。请在图中画出符合家庭电路安装要求及安全用
电原则的电路连接示意图。【答案】
【详解】由图可知，保险盒安装在火线上，所以上面的为火线、中间的线为零线、下面的为地线；三孔插
座中，上孔接地、左孔接零线、右孔接火线；两孔插座中左孔应接零线、右孔应接火线；两盏灯泡由一个
开关控制，这两个灯泡时并联的，开关接在两个灯泡的干路中，火线首先接开关，再接灯泡，零线直接接
灯泡，如答案所示。
21．（2020·甘肃庆阳·九年级期末）将图中的灯泡、开关、插座联入电路。要求：符合安全用电原则，熔
断器控制插座。
【答案】
【详解】图中三根电线从上到下分别是火线、零线和地线；灯泡的正确接法：开关接在灯和火线之间，零
线直接与灯泡的螺旋套相连，开关断开时能切断火线，换灯泡和维修时更安全；三孔插座的接法：左孔接
零线，中间插孔与地线相连，熔断器要接在火线上，三孔插座右孔接熔断器，在插座通过的电流过大或短
路时，熔断器熔断，保护电路安全，如答案所示。
