江苏省南京市玄武区 2022-2023 学年九年级
下学期 4 月期中物理试题
一、选择题。（本题共12小题，每小题2分，共24分，每小题给出的四个选项中只有一个
选项符合题意）。
1. 下列关于中学生的估测符合实际的是（ ）
A. 对地面的压强约10000Pa B. 骑自行车的功率约700W
C. 正常步行速度约5m/s D. 正常体温为42℃

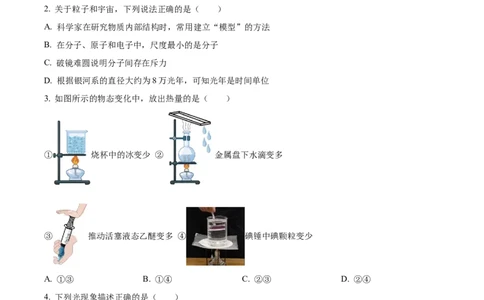

2. 关于粒子和宇宙，下列说法正确的是（ ）
A. 科学家在研究物质内部结构时，常用建立“模型”的方法
B. 在分子、原子和电子中，尺度最小的是分子
C. 破镜难圆说明分子间存在斥力
D. 根据银河系的直径大约为8万光年，可知光年是时间单位
3. 如图所示的物态变化中，放出热量的是（ ）
① 烧杯中的冰变少 ② 金属盘下水滴变多
③ 推动活塞液态乙醚变多 ④ 碘锤中碘颗粒变少
A. ①③ B. ①④ C. ②③ D. ②④
4. 下列光现象描述正确的是（ ）
A. 图甲漫反射的光线杂乱无章不遵循光的反射定律
B. 图乙，人戴凸透镜可以矫正近视眼C. 图丙，说明白光是由各种色光混合而成的
D. 图丁，进入眼睛的光线是由像发出的
5. 关于家庭电路和安全用电，下列说法正确的是（ ）
A. 家庭电路因故障导致保险丝熔断，更换保险丝后立即合上闸刀开关，恢复供电
B. 三脚插头的一个插头是与用电器金属外壳相连的
C. 家庭电路中，开关可以直接接在零线和火线之间
D. 零线就是地线

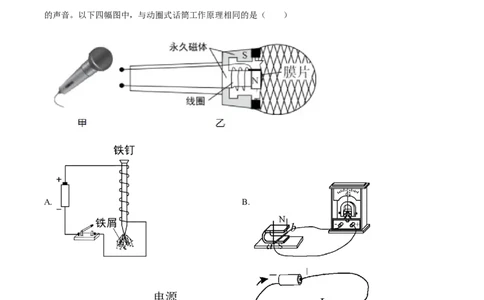

6. 如图甲、乙分别是动圈式话筒的实物图和构造示意图，当你对着话筒说话时，声音使膜片振动与膜片相
连的线圈也跟着一起振动，线圈处在磁场中。把线圈两端的导线接入扩音机，就能通过扬声器听到你说话
的声音。以下四幅图中，与动圈式话筒工作原理相同的是（ ）
A. B.
C. D.
7. 拍摄频闪照片是研究物体运动的一种方式，如图小球在水平面上从右向左做直线运动，照相机每隔 0.2s
就记录一次小球的运动位置，则（ ）A. 整个运动过程中，小球在做加速直线运动 B. D点和F点的距离是12.50cm
C. 小球从A点到F点之间的平均速度为12.5m/s D. 小球的机械能减少了
8. 关于下列中考体育测试项目，说法正确的是（ ）
A. 引体向上——人对单杠的拉力大于单杠对人的拉力
B. 800m测试——冲过终点的同学由于惯性的作用不能立刻停下来
C. 立定跳远——下落的过程中，人的重力势能转化为动能
D. 掷实心球——若球在最高点时所受外力全部消失，球将竖直下落

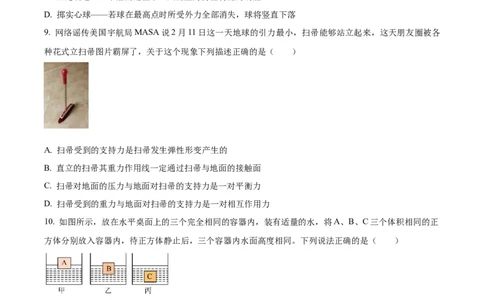

9. 网络谣传美国宇航局MASA说2月11日这一天地球的引力最小，扫帚能够站立起来，这天朋友圈被各
种花式立扫帚图片霸屏了，关于这个现象下列描述正确的是（ ）
A. 扫帚受到的支持力是扫帚发生弹性形变产生的
B. 直立的扫帚其重力作用线一定通过扫帚与地面的接触面
C. 扫帚对地面的压力与地面对扫帚的支持力是一对平衡力
D. 扫帚受到的重力与地面对扫帚的支持力是一对相互作用力
10. 如图所示，放在水平桌面上的三个完全相同的容器内，装有适量的水，将A、B、C三个体积相同的正
方体分别放入容器内，待正方体静止后，三个容器内水面高度相同。下列说法正确的是（ ）
A. 正方体受到的浮力大小关系为
B. 三个正方体的密度大小关系是
C. 容器对桌面的压力大小关系为
D. 容器底部受到水的压强大小关系为11. 如图所示电路，电源两端电压为4.5V且保持不变。电阻R=10Ω，滑动变阻器R 的铭牌上标有“20Ω
1 2
1A”的字样，电流表的量程为0~0.6A，两电压表的量程均为0~3V，在保证电路安全的条件下，下列说法
正确的是（ ）
A. 滑动变阻器R 的阻值取值范围为10~20Ω
2
B. 电流表A的示数范围为0.15~0.45A
C. 滑动变阻器R 的最大功率为0.45W
2
D. 电路总功率的变化范围为0.675~1.35W

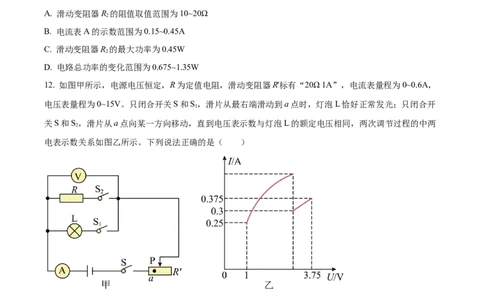

12. 如图甲所示，电源电压恒定，R为定值电阻，滑动变阻器R'标有“20Ω 1A”，电流表量程为0~0.6A，
电压表量程为0~15V。只闭合开关S和S，滑片从最右端滑动到a点时，灯泡L恰好正常发光；只闭合开
1
关S和S，滑片从a点向某一方向移动，直到电压表示数与灯泡L的额定电压相同，两次调节过程的中两
2
电表示数关系如图乙所示。下列说法正确的是（ ）
为
A. 电源电压 3.75V
B. 灯泡L的额定功率为1.5W
C. 电路工作时消耗的最小功率为1.5W
D. 闭合开关S和S，电路允许的最大功率为6W
1
二、填空题（本题共7小题，每空1分，共26分）。
13. 如图所示是城市清洁车在水平路面上匀速行驶清扫垃圾时的情景，该过程清洁车机械能___________
（选填“变大”、“变小”或“不变”），车身上的 LED灯起到警示作用，它是由___________（选填“超导体”或“半导体”）材料制成的，车辆以36km/h的速度通过1500m的马路，需___________min，
路面两侧设有板墙，是为了在___________减弱噪声。
14. 中华茶文化源远流长，请完成下列物理知识：
（1）炒茶时，通过加热使茶叶中的水分快速_______（填物态变化名称）；
（2）泡茶时，茶叶随水而动，说明力可以改变物体的_______；
（3）闻茶时，茶香四溢，说明分子_______；
（4）观茶时，通过透明的玻璃茶壶看到茶叶“变大了”，这是光的_______造成的。
15. 如图a，电磁铁A和B，磁性较强的是电磁铁___________，说明电磁铁的磁性强弱跟___________有关
小明手里有如图b所示一款运动手环，戴着这种手环走路时磁铁在线圈内反复运动，线圈中便会产生电流，
液晶屏上就会显示出运动的步数，这是图b利用了___________原理，计步的数据可以通过___________无
线传送到手机上。
16. 建筑工地上，起重机吊臂上的滑轮组如图所示，在匀速起吊重 的物体时，物体5s内上升了
6m，此过程中有用功为_____J，若滑轮组的机械效率为70%，则额外功为_____J，拉力F为_____N，其功
率为_____W。17. 小明家的燃气热水器将100kg的水由20℃加热到50℃，水吸收热量为___________J；若不计热损失，
需要消耗___________kg的天然气。已知c =4.2×103J/(kg℃)，q =4.2×107J/kg。洗澡后小明发现，浴
水 天然气
室里热水器的两根水管中，有一根表面布满水珠，另一∙ 没有水珠，你认为布满水珠的水管中通的是
___________（“热”或“冷”）水。
18. 如图，电源电压不变，灯泡L标有“6V 、3W”（灯泡电阻不变）。当开关S、S 、S 闭合，滑片从b
1 2
端滑到中点时，电压表示数_____，（选填“变大”、“变小”或“不变”），当仅闭合开关S，滑片P从
b端滑到某一位置时，变阻器的阻值减小6Ω，电流表的示数变化了0.1A，灯泡恰好正常发光，此时电路的
电流为_____A，滑动变阻器的最大阻值是_____Ω。
19. 如图所示为小明家使用的一款火锅工作电路的原理图。它有高、中、低三个加热档位，旋钮开关可以
分别置于“0和1”、“1和2”、“2和3”或“3和4”接线柱。正常工作时，低温档的功率为200W，且
为高温挡功率的八分之一，电阻丝 R=44Ω（忽略温度对电阻的影响）。低温挡时电路中的电流为
2
___________；电阻丝R 的阻值是___________；在某用电高峰期，若家庭电路中只有该电火锅在工作，发
1
现标有“3000imp/(kW·h)”的电能表的指示灯闪烁168次，使质量为1.8kg的水从25℃升高到49℃，此时
电火锅的加热效率为___________%[c =4.2×103J/(kg·℃)]。
水三、解答题（本大题共9小题，共50分）
20. 在图中画出与凹透镜对应的入射光线和折射光线；
（ ）
21. 如图，在图中标出通电螺线管A处磁感线方向和小磁针的N极。
22. 已知灯泡的额定电流I ，小华利用如图所示的电路测出了该灯泡的额定功率，请在虚框内补上灯泡、
额
电压表和定值电阻R（阻值已知）这三个元件的符号。
23. 为了探究“冰的熔化”和“水的沸腾”，小明同学进行了如下操作：（1）如图甲所示，将装有碎冰的烧杯直接放置在空气中，不用酒精灯加热，实验中要观察_____以及要记
录各个时刻的温度；
（2）等冰完全熔化完后，在烧杯下方放入酒精灯，如图乙所示，加热一段时间后水沸腾，水中气泡上升
过程如图a、b，则图中______是沸腾时的情况；
（3）小明根据记录的数据绘制了如图丙所示的曲线，得出冰是晶体，判断依据是______，本实验数据
______（选填“能”或“不能”）看出水的比热容比冰大；
（4）同组的小华同学设计了图丁的装置，但是一段时间后，观察到当烧杯中的水沸腾时，试管中的水不
会沸腾，此时试管内的水和烧杯中的水相等的物理量是______（选填“温度”、“内能”或“都相同”）。
24. 在“探究滑动摩擦力大小与哪些因素有关”的实验中：
（1）如图甲，将木板固定，水平拉动木块，使它先后两次沿水平木板滑动相同的距离，乙图是两次拉动
同一木块得到的距离随时间变化的图像，两次拉力对木块做功的功率P______P；
1 2
（2）如图丙，水平拉动木板，待测力计示数稳定后，测力计A 的示数为4.0N，测力计B的示数为2.8N，
木块受到的滑动摩擦力为______N，若增大拉力，当A的示数为4.5N时，B的示数为______N；
（3）弹簧测力计是本实验中重要的测量器材，以下课本中的探究实验，也用到弹簧测力计的是______。
A.探究定滑轮工作时的特点 B.探究压力的作用效果
C.探究阻力对物体运动的影响 D.探究动能大小与哪些因素有关
25. 在“探究凸透镜成像规律”的实验中：（1）应调节LED光源的中心、光屏的中心位于凸透镜的___________上；
（2）如图1所示，无论怎样移动光屏，在光屏中心都只能看到一个大小不变的圆形光斑，可能的原因是
___________；
（3）凸透镜固定在B不动，将LED光源从A向左平移一格，为在屏上成清晰的像，光屏应从图示位置向
___________（选填“左”或“右”）移动适当的距离，此时的成像规律在生活中制成的光学仪器是
___________（选填“放大镜”“投影仪”或“照相机”）；
（4）在正确操作完以上第3步实验后，保持凸透镜的位置不变，将LED光源再向左平移2格，此时要想
在光屏上再呈现清晰的像，应将光屏___________（选填“靠近”或“远离”）凸透镜；也可以光屏不动，
在LED光源和凸透镜之间紧靠透镜处再添加一块焦距合适的___________透镜，这与矫正___________（选
填“近视”或“远视”）眼的原理相同；
（5）同组的小华同学用如图2甲、乙两个不同焦距的凸透镜分别距离课本上的字 10cm观察到两种情景，
如图乙所示现将两透镜到课本的距离调整为5cm，则下列说法正确的是___________。
A.甲、乙所成的像都是正立、放大的像
B.甲的焦距小于乙
C.甲所成的像与物在透镜的两侧，乙所成的像与物在透镜的同侧
26. 小华在测量石子密度时，进行了如下操作：
（1）将天平放在水平台上，游码调至左端零刻线处，发现指针在ab间摆动如图甲所示，此时应向_____端
调节平衡螺母，使横梁在水平位置平衡；
（2）将石子放左盘，向右盘加减砝码，当右盘放入5g的砝码时，发现指针指在分度盘中线的右侧，则它
下一步的操作是_____；
A.向右移动游码 B.向左移动平衡螺母 C.取出5g的砝码
（3）当天平再次平衡时，砝码及游码如图乙所示，将石子浸没于量筒的水中，前后示数如图丙所示，则
石子的密度为_____ ；
（4）小华又利用量筒和水巧妙的测量果冻的密度（ρ ＜ρ ），操作如下：
水 果冻①打开果冻盒，用勺取出一部分，将剩余果冻及盒放入盛有20mL水的量筒内，使其漂浮，读出体积为
30mL，如图丁A所示；
②倒出果冻，把先取出的那部分果冻倒入盒内，再将盒放入量筒内，使其漂浮，读出体积为29mL，如图
丁B所示：
③倒出果冻，空的果冻盒放入量筒内，使其漂浮，读出体积为25mL；
④取出果冻盒用量筒内的水将果冻盒装满，读出量筒内剩余水的体积为14mL；
⑤果冻密度ρ =_____
果冻
27. 小明发现，有些实验有相似指之处：
（1）在“探究影响压力作用效果因素”和“探究影响重力势能大小因素”两个实验中，均可通过如图所
的
示器材完成实验，下列说法正确 有______；
A.都选用大小不同的木块，是为了改变相同的物理量
B.都需要观察小桌陷入沙中的深度
.
C前者实验不需要将木块从小桌正上方一定高度自由释放
D.后者实验中小桌不需要倒放
（2）小明利用如图所示的装置探究“阻力对物体运动的影响”，进行操作时，让小车从斜面顶端由静止
滑下，观察小车在水平面上通过的距离，下列说法正确的有______；
A.图甲乙丙中，小车在整个过程中克服阻力做功相等
B.本实验可以用压缩的弹簧代替斜面
.
C本实验可以直接得出牛顿第一定律
D.要“探究物体的动能与哪些因素有关”只需要添加一个木块
（3）如图所示的三个与热量有关的实验中：①通过比较温度计示数的变化量来比较吸（放）热多少的有______（填写图号）；
②乙实验中，发现用碎纸片加热烧杯中水温度升得快______（选填“能”或“不能”）说明碎纸片的热值
大。
28. 小明在探究“电流与电阻关系”的实验中，电源电压是两节新干电池，定值电阻R的阻值分别为5Ω、
10Ω、15Ω、20Ω、25Ω。
（1）小明将5Ω的定值电阻接入如图甲所示的电路中，闭合开关，向右移动滑动变阻器的滑片，电压表示
数_____（选填“变大”、“变小”或“不变”）。经检查发现电路中有一根导线连接错误，请你在错误
的导线上画“×”，并用笔画线代替导线将电路连接正确_____；
（2）改正电路后，闭合开关，调节滑动变阻器的滑片，当电压表的示数为某一值时，电流表示数如图乙
所示。接着小明用10Ω电阻替换5Ω电阻，并移动滑动变阻器的滑片，使电压表的示数仍为_____V；
（3）小明将5Ω和15Ω电阻分别接入电路，并将电压表示数调到所控制的电压时，两次实验整个电路消耗
的电功率之比为____；
（4）为确保所给的定值电阻接入电路后都能正常进行实验，那么，滑动变阻器的最大阻值至少为
_____Ω；
（5）下列图像中，能大致反映本实验的各个物理量之间的变化关系的有_____；A. 电流表示数与电阻R倒数的关系B. 电流表示数与电压表示数的关
系
C. 滑动变阻器R'与电阻R的关系 D. 电阻R的功率P与电阻倒数的
关系
（6）实验结束后，小明想测一个额定电压为2.5V小灯泡正常发光时的电阻，但电流表损坏。他用四节新
干电池串联作电源，另有规格为“30Ω 1A”的滑动变阻器R 和一个铭牌不清的滑动变阻器R，设计了如图
1 2
丙所示的电路。请你帮他完成测量过程：
①闭合开关，将滑动变阻器R 的滑片移至最左端，调节滑动变阻器R 的滑片，使电压表示数为_____V，
1 2
小灯泡正常发光；
②保持滑动变阻器R 的滑片位置不动，将滑动变阻器R 的滑片移至最右端，读出电压表的示数为0.5V；
2 1
③小灯泡正常发光时的电阻为_____Ω。
29. 如图所示，小华家新买了一台小轿车，小轿车的质量是1.2t，车轮与地面接触面积为0.12m2周末小华
一家人开车去郊游，在某段水平路面上以72km/h的速度匀速直线行驶了20min，该小轿车共消耗汽油
3.2kg，此过程小轿车的输出功率是40kW．求：
（1）轿车静止在水平地面上时，车对地面的压强；（g取10N/kg）
（2）小轿车在这段路程中所受的阻力；
（3）此过程中汽车发动机的效率．（q ＝4.6×107J/kg）
汽油
30. 某同学为学校草坪设计了一个自动注水喷淋系统，其电路设计如图甲，控制电路电源电压U＝12V，
1
R 为定值电阻，R 为压敏电阻，电磁铁线圈电阻忽略不计，压敏电阻R 放置于水箱底部（如图乙），其阻
0 F F
值与压力有关，阻值随水位变化关系如下表。工作电路包括注水系统和喷淋系统，其电源电压U＝
2
220V。圆柱体水箱底面积S＝0.4m2，当水箱内的水位上升到2m时，通过电磁铁线圈的电流I＝0.1A，衔
a
铁恰好被吸下，注水系统停止工作，此时电流表示数I＝1A，当水位下降到1m时，衔铁恰好被拉起，注
1
水系统开始给水箱注水，此时电流表示数I＝2A。
2.
水位/m 0.25 0.50 0.75 1.00 1.25 1.50 1.75 2.00 225
压敏电阻R 阻值/Ω 300 200 125 90 70 65 62 60 59
F
（1）当水箱内水位达到2m时，控制电路中压敏电阻R 的功率为多少W？
F
（2）当水箱内水位下降到1m时，通电电磁铁线圈的电流I 为多少？
b
（3）已知喷淋系统一直给草坪喷水，每秒钟喷水量恒为0.001m3，注水系统工作时，每秒钟给水量箱注水
恒为0.005m3，求相邻两次开始给水箱注水的这段时间内，工作电路消耗的电能？
