2022-2023 学年江苏省宿迁市泗洪县九年级（上）期末物理试卷
一、选择题（本大题共12小题，每小题2分，共24分）

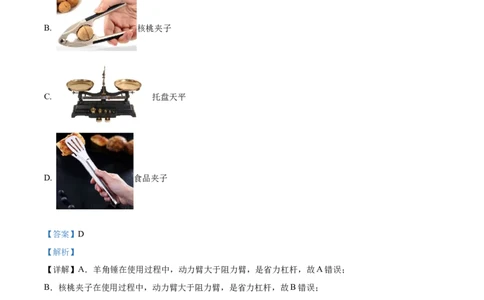

1. 图所示的工具中，在使用时属于费力杠杆的是
A. 羊角锤
B. 核桃夹子
C. 托盘天平
D. 食品夹子
【答案】D
【解析】
【详解】A．羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆，故A错误；
B．核桃夹子在使用过程中，动力臂大于阻力臂，是省力杠杆，故B错误；
C．天平使用过程中，动力臂等于阻力臂，是等臂杠杆，故C错误；
D．食品夹在使用过程中，动力臂小于阻力臂，是费力杠杆，故D正确．
2. 下列生活中的物理数据最接近实际的是（ ）
A. 把1个鸡蛋匀速举过头顶做功约10J
B. 中学生骑自行车功率约为75W
C. 普通日光灯正常工作电流约1.5A
D. 电风扇额定功率约为500W【答案】B
【解析】
【详解】A．一只鸡蛋的质量约50g=0.05kg，受到的重力
G=mg=0.05kg×10N/kg=0.5N
从地上拿起鸡蛋，并把它缓缓举过头顶，通过的距离大约2m，所以对鸡蛋做的功
W=Gh=0.5N×2m=1J
故A不符合题意；

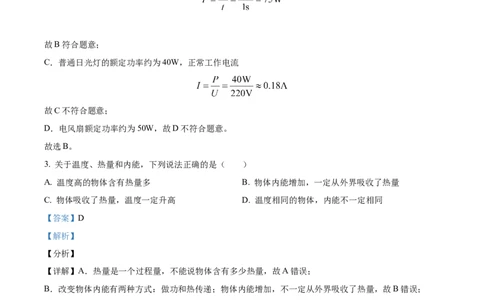

B．人骑自行车时1s大约做功75J，所以功率
故B符合题意；
C．普通日光灯的额定功率约为40W，正常工作电流
故C不符合题意；
D．电风扇额定功率约为50W，故D不符合题意。
故选B。
3. 关于温度、热量和内能，下列说法正确的是（ ）
A. 温度高的物体含有热量多 B. 物体内能增加，一定从外界吸收了热量
C. 物体吸收了热量，温度一定升高 D. 温度相同的物体，内能不一定相同
【答案】D
【解析】
【分析】
【详解】A．热量是一个过程量，不能说物体含有多少热量，故A错误；
B．改变物体内能有两种方式：做功和热传递；物体内能增加，不一定从外界吸收了热量，故B错误；
C．物体吸收热量，内能增加，但温度不一定变化，如：晶体熔化，内能增加，但温度不变，故C错误；
D．物体的内能与质量、温度、状态等多个因素有关，不能只根据温度判定内能的大小，所以两物体温度
相同，内能不一定相同，故D正确。
故选D。

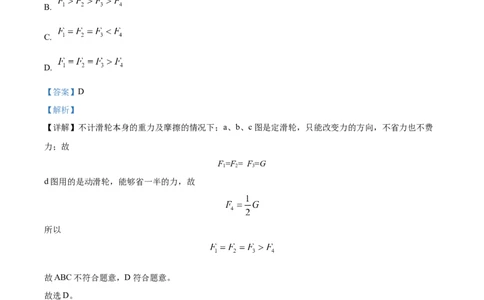

4. 如图所示，分别用F、F、F、F 匀速提升同一重物，若不计滑轮本身的重力及摩擦，则（ ）
1 2 3 4A.
B.
C.
D.
【答案】D
【解析】
【详解】不计滑轮本身的重力及摩擦的情况下；a、b、c图是定滑轮，只能改变力的方向，不省力也不费
力；故
F=F= F =G
1 2 3
d图用的是动滑轮，能够省一半的力，故
所以
故ABC不符合题意，D符合题意。
故选D。
5. 下表列出一些物质的比热容，根据表中数据,下列判断正确的是
物质 水 煤油 冰 铝 铜
比热容/( J˙kg-1˙℃-1) 4.2×103 2.1×103 2. l×103 0.88×103 0.39×103
A. 不同物质的比热容一定不同
B. 物质的物态发生变化，比热容不变C. 质量相等的铝和铜升高相同的温度，铝吸收的热量更多
D. 质量相等的水和煤油吸收相同的热量，水升高的温度更多
【答案】C
【解析】
【详解】A. 由表格中的数据可知，冰和煤油的比热容是相同的，故错误；
B.比热容是物质的一种特性，决定于物质的种类和状态，不同的物质比热容一般不同，同种物质状态改变，
比热容也发生改变，故错误；
C. 质量相等的铝和铜，升高相同的温度，根据吸热公式Q=cm△t知，铝比铜的比热容大，铝吸收的热量
多，故正确；
D. 质量相等的水和煤油吸收相等的热量后，根据公式 知，煤油比水的比热容小，因此煤油升高
的温度更多，故错误．

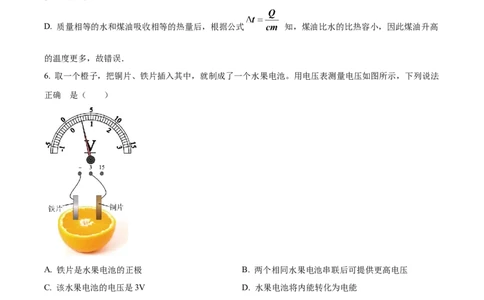

6. 取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法
正确 的是（ ）
A. 铁片是水果电池的正极 B. 两个相同水果电池串联后可提供更高电压
C. 该水果电池的电压是3V D. 水果电池将内能转化为电能
【答案】B
【解析】
【详解】A．电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源
的正极相连接，因此铜电极为正极，故A错误；
B．两个相同水果电池串联后可提供更高电压，故B正确；
C．由图知电压表的量程为0-3V，分度值为0.1V，水果电池的电压为0.6V，故C错误；
D．水果电池工作时，将消耗化学能，产生电能，所以是将化学能转化为电能，故D错误。故选B。
7. 乘客未系安全带时，汽车仪表盘上将出现图示提醒标志。其工作原理是：当乘客坐在座椅上时，座椅下
的开关S 闭合。若未系安全带，则开关S 断开，仪表盘上的指示灯亮起；若系上安全带，则开关S 闭合，
1 2 2
指示灯熄灭。下列电路图设计合理的是（ ）
A B. C. D.
.
【答案】B
【解析】
【详解】由题意可知，人坐在座椅上时，座椅下的开关S 闭合；再系上安全带时，开关S 闭合，指示灯熄
1 2
灭；
A．两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，故A不符合题意；
B．指示灯与S 串联，与S 并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出
1 2
现电源短路，故B符合题意；
C．指示灯与S 串联，与S 并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，但出现电源
1 2
短路，故C不符合题意；
D．两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，故D不符合题意；
故选B。
8. 由欧姆定律I＝ 变形可得R＝ ，下列说法正确的是（ ）
A. 导体的电阻跟它两端的电压成正比
B. 导体的电阻一定不可能为0欧
C. 导体的电阻只由长度、横截面积决定
D. 导体的电阻跟它两端的电压和通过它的电流无关
【答案】D
【解析】
【详解】导体电阻的大小，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关；当导体为超导体时，导体的电阻为0。故ABC错误，D正确。
故选D。
9. 现有甲、乙、丙三盏灯，分别标有“220V 30W”、“110V 40W”、“36V 50W”的字样它们均在额定
电压下工作，比较它们的亮度，哪一盏灯最亮（ ）
A. 甲最亮 B. 乙最亮 C. 丙最亮 D. 一样亮
【答案】C
【解析】
【详解】因为各自在额定电压下工作时，灯泡的实际功率等于额定功率；由于灯泡的亮度由实际功率大小
决定，已知三个灯泡的额定功率，所以三灯中丙灯的实际功率最大，故三灯中丙最亮，故C符合题意，
ABD不符合题意。
故选C。
10. 如图甲的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则通过灯泡L 和灯泡L 的电流
1 2
分别为（ ）
A. 1.7A，0.34A B. 0.34A，1.7A C. 1.36A，0.34A D. 0.34A，1.36A
【答案】C
【解析】
【详解】由甲图可知，灯泡L 与灯泡L 并联，灯泡L 与电流表A 串联，电流表A 测的是通过灯泡L 的
1 2 2 2 2 2
电流I，电流表A 测的是干路电流I；两个电流表指针偏转均如图乙所示，根据并联电路的电流规律，A
2 1 1
的示数大于电流表A 的示数。由此可知，电流表A 的量程为0~0.6A，分度值为0.02A，故流过灯泡L 的
2 2 2
电流I=0.34A；电流表A 的量程为0~3A，分度值为0.1A，干路电流I=1.7A；则经过灯泡L 的电流为
2 1 1
I=I-I=1.7A-0.34A=1.36A
1 2
综上所述，经过灯泡L 与灯泡L 的电流分别是1.36A、0.34A，故只有C符合题意。
1 2
故选C。
11. 如图是一个电子身高测量仪的四个设计电路，R 是定值电阻，R是滑动变阻器，电源电压不变，滑片
0
会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是（ ）A. B. C.
D.
【答案】B
【解析】
【详解】A．两电阻串联，电流表测量电路中的电流，身高越高 R接入电路的电阻变大，电路中的总电阻
变大，根据欧姆定律可知电路中的电流变小，即电流表示数变小，故A不符合题意；
B．两电阻串联，电压表测R两端的电压，身高越高R接入电路的电阻变大，根据串联电路分压的特点可
知，滑动变阻器分得的电压变大，即电压表的示数变大，故B符合题意；
C．两电阻串联，电压表测R两端的电压，身高越高R接入电路的电阻变小，电路中的总电阻变小，根据
串联电路分压的特点可知，滑动变阻器分得的电压变小，即电压表的示数变小，故C不符合题意；
D．两电阻并联，电流表测量定值电阻所在支路电流，由于并联电路中各支路互不影响，因此通过定值电
阻的电流不变，与身高无关，故D不符合题意．
的
12. 如图甲所示电路，电源电压恒为6V，滑动变阻器R 规格为“25Ω、1A”，电流表量程选择
“0~0.6A”，电压表量程选择“0~3V”，小灯泡上标有“4.5V、0.3A”字样，其I-U图像如图乙所示，闭合开
关S，为保证电路安全，在移动滑片P的过程中，下列选项正确的是（ ）
A. 电路的最大功率是3.6W
B. 小灯泡的最小功率是0.75WC. 电流表的最小示数是0.15A
D. 电流表的最大示数是0.4A
【答案】B
【解析】
【详解】AD．由图可知，小灯泡与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量电
路中的电流；题意可知，为保证电路安全，电路中允许通过的最大电流是0.3A，即电流表的最大示数是
0.3A，电路的最大功率是
故AD错误；
BC．由串联电路的分压特点可知，当滑动变阻器接入电路的电阻最大时，滑动变阻器两端的电压最大时，
灯泡两端的电压最小，而且此时流过小灯泡的电流也最小，即电流表的示数最小；即当电压表的示数为
3V时，小灯泡的电功率最小，此时小灯泡两端的电压为
由图乙可知，此时流过小灯泡的最小电流是0.25A，小灯泡的最小功率是
故B正确；C错误。
故选B。
二、填空题（本大题共8小题，每空1分，共19分）
13. 如图是在疫情防控期间，消毒车正在喷洒消毒液的情景。消毒车正在匀速行驶，它的动能将 ______，
机械能将______（两空均选填“变大”、“变小”或“不变”）。
【答案】 ①. 变小 ②. 变小
【解析】
【详解】[1]消毒车匀速前进喷洒过程中，速度不变，但质量变小，故消毒车的动能变小；高度不变，质量
变小，故重力势能变小。
[2]由于机械能等于动能和重力势能的总和，动能和重力势能都变小，所以机械能变小。
的
14. 如图所示，斜面长s＝10m，高h＝4m，用沿斜面方向F＝50N 拉力，将一个重为100N的物体由斜面底端A匀速拉到顶端B，有用功为______J，斜面的机械效率为______；整个过程中斜面对物体的支持力做
功大小为 ______J。
【答案】 ①. 400 ②. 80% ③. 0
【解析】
【详解】[1]拉力做的有用功
[2]拉力做的总功
斜面的机械效率
[3]斜面对物体的支持力垂直斜面向上，物体在支持力的方向上没有移动距离，所以支持力不做功，即做功
为0J。
15. 小明和小杰握住两根较光滑的木棍，小华将绳子的一端系在其中一根木棍上，然后如图所示依次将绳
子绕过两根木棍，小华在图A处拉绳子的另一端，用很小的力便能拉动他们。两根木棍和绳子组成的机械
相当于______。（填一种简单机械名称）
【答案】滑轮组
【解析】
【详解】由图可知，依次将绳子绕过两根木棍，用很小的力便能拉动，能省力，从使用的情况看，两根木
棍和绳子组成的简单机械是滑轮组。
16. 如图是自动回转的“魔罐”，橡皮筋两头分别固定在罐子的顶部和底部，中间系一个钩码，当你将
“魔罐”在水平地面上滚出后，它能自动滚回来的原因是___能转化为__能．【答案】弹性势 动
【解析】
【详解】当“魔罐”向前滚动时，由于钩码的作用使得橡皮筋缠在了一起，橡皮筋的弹性势能增大，当
“魔罐”速度变为0时，橡皮筋的弹性势能达到最大，由于橡皮筋要恢复原状，所以钩码又会反向转动，
让“魔罐”又重新向回滚动，在回来的过程中，弹性势能减小，“魔罐”的动能增大，所以是弹性势能转
化为动能．
17. 分别标有“220V 40W”“36V 40W”字样的甲、乙两盏白炽灯，当它们正常发光时，通过它们的电流
I ______I ，两灯的电阻R ______R 。（选填“＞”、“＝”或“＜”）
甲 乙 甲 乙
【答案】 ①. ＜ ②. ＞
【解析】
【详解】[1]灯泡正常工作时的电流为
则它们正常发光时，通过它们的电流
I ＜I
甲 乙
的
[2]灯泡正常发光时 电阻为
则两灯的电阻
R ＞R
甲 乙
18. 在如图所示的电路中，电源电压保持不变，当开关S闭合，两表的指针如图所示，R 两端电压为
2
______V，R:R＝______。
1 2【答案】 ①. 2 ②. 11:4
【解析】
【详解】[1]当开关S闭合，两电阻串联，甲电压表测电源电压，乙电压表测R 两端电压，因串联电路中总
2
电压等于各分电压之和，且甲电压表指针的偏角小于乙电压表指针的偏角，所以，甲电压表的量程为
0~15V，分度值为0.5V，则电源的电压
[2]乙电压表的量程为0~3V，分度值为0.1V，则R 两端的电压
2
则R 两端的电压为
1
因串联电路中各处的电流相等，由 可得，两电阻的阻值之比
19. 如图甲是我国古代发明的取火器模型图，把木制推杆迅速推入牛角套筒时，杆前端的艾绒立刻燃烧起
来，这是通过______的方式，使筒内空气内能增加，温度升高，达到艾绒的着火点。如图乙是四冲程汽油
机工作状态示意图，此时它正处在______冲程。某单缸四冲程汽油机在1min内完成了900个工作循环，则
该汽油机工作时飞轮的转速为______r/min。
【答案】 ①. 做功 ②. 压缩 ③. 1800
【解析】
【详解】[1]把木制推杆迅速推入牛角套筒时，把推杆的机械能转化为空气的内能，这是通过做功的方式改变物体的内能。
[2]由图乙可知，进气门和排气门都关闭，活塞向上运动，压缩汽缸内气体，所以汽油机正处于压缩冲程。
[3]单缸四冲程汽油机在1min内完成了900个工作循环，由于汽油机一个工作循环完成4个冲程，飞轮和
曲轴转2圈，对外做功1次，所以该汽油机工作时飞轮的转速为1800r/min。
20. 蒸蛋器是采用通电发热盘对水加热，利用盘内产生的水蒸气把鸡蛋煮熟的，如图甲所示鸡蛋煮熟过程
中鸡蛋温度升高，内能增加，是通过______方式实现的。家中电能表如图乙，此时电能表的示数是
______kW•h。在没有其他用电器接入电路的情况下，把6只鸡蛋蒸熟时间为6min，指示灯闪烁了96次，
消耗电能为______kW•h；则此蒸蛋器的功率为______W。
【答案】 ①. 热传递 ②. 2015.5 ③. 0.03 ④. 300
【解析】
【详解】[1]鸡蛋煮熟过程中，鸡蛋吸收热量，温度升高，内能增加，是通过热传递方式实现的。
[2]电能表的示数最后一位是小数位，所以电能表的示数为2015.5kW•h。
[3]指示灯闪烁96次，蒸蛋器消耗的电能：
[4]所用时间
则此蒸蛋器的功率
三、作图题（每小题2分，共4分）
21. 如图是常见的一种活塞式抽水机的示意图，在图中画出手柄所受动力F 的力臂l 和阻力F
1 1 2。【答案】
【解析】
【详解】由力臂的定义可知，力臂是支点到力的作用线的垂线段，过支点O作垂直于动力作用线的垂线段，
即为动力F 对应的力臂l，过B点作竖直向下的力，即阻力F，如下图所示
1 1 2
22. 根据图中的电流流向，在图中添加电流表和电源使电路成为并联电路。
【答案】
【解析】
【详解】要使两灯泡并联，则两灯泡应并列接在电源两端；若右侧为电源，中间为电流表，则闭合开关S后，灯泡L 被短路，不满足要求，所以中间为电源，右侧处为电流表，则两灯泡并联，电流表测通过灯泡
1
L 的电流；根据电流流向可知，电源上端应为正极，如图所示：
2
四、实验与探究题（本大题共3小题，22题6分，23题4分，24题12分，共22分）
23. 小明利用如图所示的实验装置探究“杠杆的平衡条件”。
（1）实验前杠杆静止时如图甲所示，此时杠杆处于______（选填“平衡”或“非平衡”）状态。实验前
需要先调节杠杆在______位置平衡，若出现图甲所示情况，应将杠杆两端的平衡螺母向______（选填
“左”或“右”）调节，使杠杆在水平位置平衡；
（2）改变力和力臂的大小，重复进行实验，实验相关数据如表所示：
实验序号 动力F/N 动力臂l/cm 阻力F/N 阻力臂l/cm
1 1 2 2
1 0.5 10 1 5
2 2 15 1.5 20
3 1.5 10 3 5
根据实验数据可得出杠杆平衡条件______；
（3）小明多次测量并记录数据的目的是______；
（4）利用如图丙所示的装置进行探究，多次调整力和力臂的大小进行测量，发现Fl 总是大于Fl，其原
11 22
因可能是______。
【答案】 ①. 平衡 ②. 水平 ③. 右 ④. Fl=Fl ⑤. 使结果具有普遍性，避免偶然性
11 22
⑥. 杠杆的自重对平衡有影响
【解析】
【详解】（1）[1][2][3]实验前，杠杆在支架上静止时如图甲所示，此时杠杆处于平衡状态；为了消除杠杆
自重对平衡的影响，要调节到水平位置平衡，由于杠杆的右端偏高，接下来，她们应将杠杆的平衡螺母向右调节，使杠杆在水平位置平衡，便于测量力臂。
（2）[4]根据表中数据的各自的力与力臂相乘，发现每次实验中力与力臂的乘积总是相等的，得出杠杆的
平衡条件为Fl=Fl。
11 22
（3）[5]本实验是为了寻找杠杆平衡时的力臂与力乘积的规律，因而多次验的目的是使结果具有普遍性，
避免偶然性。
（4）[6]图丙所示的装置，杠杆的支点不在杠杆的中心位置，没有挂钩码时，无法调到水平位置平衡，因
而杠杆的自重对平衡有影响。
24. 在测量未知电阻R 阻值的实验中（如图甲所示）。
x
（1）按图甲所示，连接好电路。在闭合开关前，滑动变阻器的滑片P应滑动到滑动变阻器的______（选
填“最左端”、“中间位置”或“最右端”）；
（2）某小组测得的数据如表，
实验次数 1 2 3
电压U/V 1.0 1.5 2.1
电流I/A 0.2 0.3 0.4
则该小组最终测得R＝______Ω；（计算结果保留2位小数）
x
（3）本实验需多次测量的目的是 ______；
（4）创新实验小组利用一个已知阻值的定值电阻R 等器材，设计了如乙所示的实验电路，测量未知电阻
0
R 的阻值、实验步骤如下：
x
①断开开关S，读出电流表示数I；
1
②闭合开关S，读出电流表示数I；
2
③电阻R＝______（用R、I、I 表示）。
x 0 1 2
【答案】 ①. 最左端 ②. 5.08 ③. 取平均值，减小误差 ④.
【解析】
【详解】（1）[1]为保护电路，闭合开关前，滑动变阻器的滑片应位于阻值最大处，即最左端。（2）[2]根据欧姆定律结合表格数据可得
， ，
则
（3）[3]多次实验的目的有避免偶然性，得到普遍规律与取平均值，减小误差；本实验需多次测量的目的
是取平均值，减小误差。
（4）[4]①断开开关S，电路为R 的简单电路，读出电流表示数I，根据欧姆定律可得电源电压
0 1
②闭合开关S，两电阻并联接入电路，电流表测干路电流，读出电流表示数I，并联电路干路电流等于各
2
支路电流之和，则通过待测电阻的电流
③并联的各支路两端电压相等，根据欧姆定律可得待测电阻的阻值
25. 在“测量小灯泡电功率”的实验中，电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时灯丝电
阻约为10Ω，所用滑动变阻器的最大阻值40Ω。
（1）请用笔画线代替导线在图甲中完成实物电路的连接______；
（2）小明同学闭合开关后，发现小灯泡不发光，电流表无示数，电压表有示数，则电路中发生的故障可
能是______；
（3）某次实验中，小明看到电压表示数为1.8V，要使灯泡L正常发光应向______（选填“A/B”）端移动
滑片，同时视线应注意观察______（选填“电流表”或“电压表”）示数，当灯正常发光时，电流表示数
如图乙所示，则小灯泡的额定功率是______W；（4）小明还想利用图甲电路探究电流与电压的关系，你认为是否可行？______（选填“可行”或“不可
行”），为什么？______；
（5）兴趣小组同学又将小灯泡换为10Ω、15Ω、20Ω、25Ω的定值电阻，用来“探究电流与电阻的关系”。
先将10Ω电阻接入电路，调节滑动变阻器的滑片使电压表示数为2V，现将定值电阻由10Ω换成15Ω，应
将滑动变阻器的滑片向 ______（选填“A/B”）移动，他们最多可以完成______次实验。要想继续完成整
个实验，需要最大阻值至少为______Ω的滑动变阻器；
（6）经过多次实验得出结论：电压一定时，导体中的电流与导体的电阻成______。
【答案】 ①. ②. 灯泡断路 ③. A ④. 电压表 ⑤.
0.6 ⑥. 不可行 ⑦. 灯泡的电阻随温度的变化而变化 ⑧. B ⑨. 3 ⑩. 50 ⑪. 反比
【解析】
【详解】（1）[1]通过电路的最大电流大约为
所以电流表选用0~0.6A的量程与小灯泡串联，滑动变阻器接一个上接线柱和一个下接线柱与小灯泡串联，
如图所示：
（2）[2]闭合开关，小灯泡不亮，电流表无示数，说明电路中有断路的地方，电压表示数接近电源电压，
说明电压表的两个接线柱和电源连接的部分没有断路，故障是灯泡断路。
（3）[3][4][5]电压表示数为1.8V，说明小灯泡两端的电压太小，应减小滑动变阻器两端的电压，由分压原
理可知，应减小滑动变阻器接入电路中的电阻，所以应向A端移动滑片，眼睛注视电压表，使灯泡两端的
电压为额定电压2.5V；根据丙图，电流表的量程为0~0.6A，其分度值为0.02A，其读数为0.24A，所以小
灯泡的额定功率为P=UI=2.5V×0.24A=0.6W
（4）[6][7]探究电流与电压的关系时，应控制电阻的阻值不变，而小灯泡的电阻随温度的升高而增大，故
不可行。
（5）[8][9][10]根据串联电路电压的规律，把电阻从5Ω换成10Ω，且保持电压表示数不变，应增大变阻器
的电压，由分压原理，应增大变阻器连入电路中的电阻，故滑片应向B端滑动；保持定值电阻两端电压为
2V，由串联电路电压规律可知滑动变阻器两端电压
U =U-U =6V-2V=4V
滑 定
当滑动变阻器接入最大阻值时，通过电路的电流为
定值电阻接入电路的阻值为
也就是说接入电路的定值电阻最大为20Ω，故最多可完成3次实验；根据串联电路分压原理
要想完成整个实验，当把25Ω的定值电阻接入电路时，必有
解得R =50Ω，故需要最大阻值至少为50Ω的滑动变阻器；
滑
（5）[11]经过多次实验可知，电流与电阻的乘积为一定值。故得出结论：电压一定时，导体中的电流与导
体的电阻成反比。
五、解答题（本大题共2小题，25题9分，26题12分，共21分）
26. 如图所示，电源电压为6V，两个定值电阻R=20Ω，R=30Ω，请计算：
1 2
（1）只闭合S 时，电路中的电流；
2
（2）S 断开，S、S 闭合时，通电1min电路消耗的电能；
1 2 3
（3）S 断开，S、S 闭合时，该电路的总功率。
2 1 3【答案】（1）0.12A；（2）108J；（3）3W
【解析】
【详解】解：（1）只闭合S 时，两个定值电阻R 和R 串联在电路中，电路中的电流是
2 1 2
（2）S 断开，S、S 闭合时，R 短路，电路中只有R，通电1min电路消耗的电能
1 2 3 2 1
（3）S 断开，S、S 闭合时，两个定值电阻R 和R 并联在电路中，根据欧姆定律可得通过R、R 的总电
2 1 3 1 2 1 2
流是
该电路的总功率
P=UI =6V×0.5A=3W
总
答：（1）只闭合S 时，电路中的电流为0.12A；
2
（2）S 断开，S、S 闭合时，通电1min电路消耗的电能为108J；
1 2 3
（3）S 断开，S、S 闭合时，该电路的总功率为3W。
2 1 3
27. 小李家新买了一辆以汽油为燃料的小汽车。细心的小李发现行驶的速度不同时，耗油量不同。当小汽
车以25m/s的速度匀速行驶时最省油，此时发动机的功率为2.5×104W，发动机的效率为30%。若小汽车以
最省油的速度行驶2.7×105m，求在此过程中：
（1）汽车牵引力大小；
（2）牵引力做的功；
（3）汽油燃烧放出的热量；
（4）消耗汽油的质量（汽油的热值q ＝4.5×107J/kg）。
汽
【答案】（1）1000N；（2）2.7×108J；（3）9×108J；（4）20kg
【解析】【详解】解：（1）由 得，所以牵引力
（2）牵引力做的功
（3）汽油燃烧放出的热量
（4）由 得，消耗汽油的质量
答：（1）汽车牵引力为1000N；
（2）牵引力做的功为2.7×108J；
（3）汽油燃烧放出的热量为9×108J；
（4）消耗汽油的质量20kg。
