2022-2023 学年江苏省宿迁市泗洪县九年级（上）期末物理试卷
一、选择题（本大题共12小题，每小题2分，共24分）

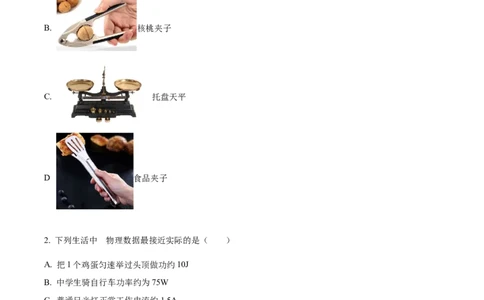

1. 图所示的工具中，在使用时属于费力杠杆的是
A. 羊角锤
B. 核桃夹子
C. 托盘天平
D 食品夹子
.
的
2. 下列生活中 物理数据最接近实际的是（ ）
A. 把1个鸡蛋匀速举过头顶做功约10J
B. 中学生骑自行车功率约为75W
C. 普通日光灯正常工作电流约1.5A
D. 电风扇额定功率约为500W
3. 关于温度、热量和内能，下列说法正确的是（ ）
A. 温度高的物体含有热量多 B. 物体内能增加，一定从外界吸收了热量
C. 物体吸收了热量，温度一定升高 D. 温度相同的物体，内能不一定相同
4. 如图所示，分别用F、F、F、F 匀速提升同一重物，若不计滑轮本身的重力及摩擦，则（ ）
1 2 3 4A.
B.
C.
D.

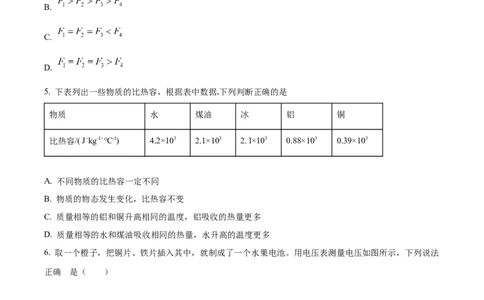

5. 下表列出一些物质的比热容，根据表中数据,下列判断正确的是
物质 水 煤油 冰 铝 铜
比热容/( J˙kg-1˙℃-1) 4.2×103 2.1×103 2. l×103 0.88×103 0.39×103
A. 不同物质的比热容一定不同
B. 物质的物态发生变化，比热容不变
C. 质量相等的铝和铜升高相同的温度，铝吸收的热量更多
D. 质量相等的水和煤油吸收相同的热量，水升高的温度更多
6. 取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法

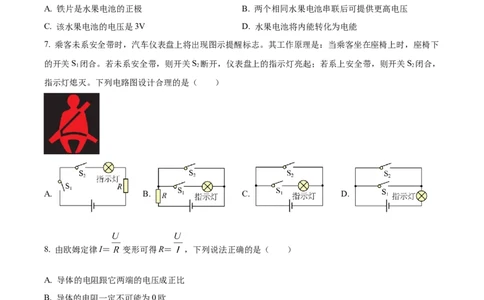

正确 的是（ ）A. 铁片是水果电池的正极 B. 两个相同水果电池串联后可提供更高电压
C. 该水果电池的电压是3V D. 水果电池将内能转化为电能
7. 乘客未系安全带时，汽车仪表盘上将出现图示提醒标志。其工作原理是：当乘客坐在座椅上时，座椅下
的开关S 闭合。若未系安全带，则开关S 断开，仪表盘上的指示灯亮起；若系上安全带，则开关S 闭合，
1 2 2
指示灯熄灭。下列电路图设计合理的是（ ）
A. B. C. D.
8. 由欧姆定律I＝ 变形可得R＝ ，下列说法正确的是（ ）
A. 导体的电阻跟它两端的电压成正比
B. 导体的电阻一定不可能为0欧
C. 导体的电阻只由长度、横截面积决定
D. 导体的电阻跟它两端的电压和通过它的电流无关
9. 现有甲、乙、丙三盏灯，分别标有“220V 30W”、“110V 40W”、“36V 50W”的字样它们均在额定
电压下工作，比较它们的亮度，哪一盏灯最亮（ ）
A. 甲最亮 B. 乙最亮 C. 丙最亮 D. 一样亮
10. 如图甲的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则通过灯泡L 和灯泡L 的电流
1 2
分别为（ ）A. 1.7A，0.34A B. 0.34A，1.7A C. 1.36A，0.34A D. 0.34A，1.36A

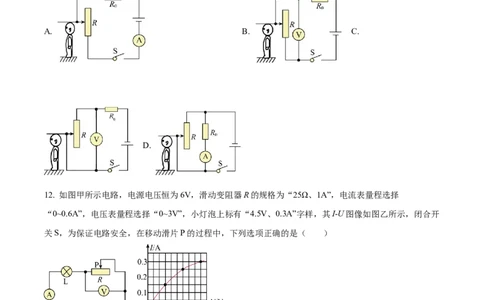

11. 如图是一个电子身高测量仪的四个设计电路，R 是定值电阻，R是滑动变阻器，电源电压不变，滑片
0
会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是（ ）
A. B. C.
D.
12. 如图甲所示电路，电源电压恒为6V，滑动变阻器R的规格为“25Ω、1A”，电流表量程选择
“0~0.6A”，电压表量程选择“0~3V”，小灯泡上标有“4.5V、0.3A”字样，其I-U图像如图乙所示，闭合开
关S，为保证电路安全，在移动滑片P的过程中，下列选项正确的是（ ）
A. 电路的最大功率是3.6W
B. 小灯泡的最小功率是0.75W
C. 电流表的最小示数是0.15A
D. 电流表的最大示数是0.4A
二、填空题（本大题共8小题，每空1分，共19分）13. 如图是在疫情防控期间，消毒车正在喷洒消毒液的情景。消毒车正在匀速行驶，它的动能将 ______，
机械能将______（两空均选填“变大”、“变小”或“不变”）。
14. 如图所示，斜面长s＝10m，高h＝4m，用沿斜面方向F＝50N的拉力，将一个重为100N的物体由斜
面底端A匀速拉到顶端B，有用功为______J，斜面的机械效率为______；整个过程中斜面对物体的支持力
做功大小为 ______J。
15. 小明和小杰握住两根较光滑的木棍，小华将绳子的一端系在其中一根木棍上，然后如图所示依次将绳
子绕过两根木棍，小华在图A处拉绳子的另一端，用很小的力便能拉动他们。两根木棍和绳子组成的机械
相当于______。（填一种简单机械名称）
16. 如图是自动回转的“魔罐”，橡皮筋两头分别固定在罐子的顶部和底部，中间系一个钩码，当你将
“魔罐”在水平地面上滚出后，它能自动滚回来的原因是___能转化为__能．
17. 分别标有“220V 40W”“36V 40W”字样的甲、乙两盏白炽灯，当它们正常发光时，通过它们的电流
I ______I ，两灯的电阻R ______R 。（选填“＞”、“＝”或“＜”）
甲 乙 甲 乙
18. 在如图所示的电路中，电源电压保持不变，当开关S闭合，两表的指针如图所示，R 两端电压为
2
______V，R:R＝______。
1 219. 如图甲是我国古代发明的取火器模型图，把木制推杆迅速推入牛角套筒时，杆前端的艾绒立刻燃烧起
来，这是通过______的方式，使筒内空气内能增加，温度升高，达到艾绒的着火点。如图乙是四冲程汽油
机工作状态示意图，此时它正处在______冲程。某单缸四冲程汽油机在1min内完成了900个工作循环，则
该汽油机工作时飞轮的转速为______r/min。
20. 蒸蛋器是采用通电发热盘对水加热，利用盘内产生的水蒸气把鸡蛋煮熟的，如图甲所示鸡蛋煮熟过程
中鸡蛋温度升高，内能增加，是通过______方式实现的。家中电能表如图乙，此时电能表的示数是
______kW•h。在没有其他用电器接入电路的情况下，把6只鸡蛋蒸熟时间为6min，指示灯闪烁了96次，
消耗电能为______kW•h；则此蒸蛋器的功率为______W。
三、作图题（每小题2分，共4分）
21. 如图是常见的一种活塞式抽水机的示意图，在图中画出手柄所受动力F 的力臂l 和阻力F
1 1 2。22. 根据图中的电流流向，在图中添加电流表和电源使电路成为并联电路。
四、实验与探究题（本大题共3小题，22题6分，23题4分，24题12分，共22分）
23. 小明利用如图所示的实验装置探究“杠杆的平衡条件”。
（1）实验前杠杆静止时如图甲所示，此时杠杆处于______（选填“平衡”或“非平衡”）状态。实验前
需要先调节杠杆在______位置平衡，若出现图甲所示情况，应将杠杆两端的平衡螺母向______（选填
“左”或“右”）调节，使杠杆在水平位置平衡；
（2）改变力和力臂的大小，重复进行实验，实验相关数据如表所示：
实验序号 动力F/N 动力臂l/cm 阻力F/N 阻力臂l/cm
1 1 2 2
.
1 05 10 1 5
2 2 15 1.5 20
3 1.5 10 3 5
根据实验数据可得出杠杆平衡条件______；
（3）小明多次测量并记录数据的目的是______；
（4）利用如图丙所示的装置进行探究，多次调整力和力臂的大小进行测量，发现Fl 总是大于Fl，其原
11 22
因可能是______。
24. 在测量未知电阻R 阻值的实验中（如图甲所示）。
x（1）按图甲所示，连接好电路。在闭合开关前，滑动变阻器的滑片P应滑动到滑动变阻器的______（选
填“最左端”、“中间位置”或“最右端”）；
（2）某小组测得的数据如表，
实验次数 1 2 3
电压U/V 1.0 1.5 2.1
电流I/A 0.2 0.3 0.4
则该小组最终测得R＝______Ω；（计算结果保留2位小数）
x
（3）本实验需多次测量的目的是 ______；
（4）创新实验小组利用一个已知阻值的定值电阻R 等器材，设计了如乙所示的实验电路，测量未知电阻
0
R 的阻值、实验步骤如下：
x
①断开开关S，读出电流表示数I；
1
②闭合开关S，读出电流表示数I；
2
③电阻R＝______（用R、I、I 表示）。
x 0 1 2
25. 在“测量小灯泡电功率”的实验中，电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时灯丝电
阻约为10Ω，所用滑动变阻器的最大阻值40Ω。
（1）请用笔画线代替导线在图甲中完成实物电路的连接______；
（2）小明同学闭合开关后，发现小灯泡不发光，电流表无示数，电压表有示数，则电路中发生的故障可
能是______；
（3）某次实验中，小明看到电压表示数为1.8V，要使灯泡L正常发光应向______（选填“A/B”）端移动滑片，同时视线应注意观察______（选填“电流表”或“电压表”）示数，当灯正常发光时，电流表示数
的
如图乙所示，则小灯泡 额定功率是______W；
（4）小明还想利用图甲电路探究电流与电压的关系，你认为是否可行？______（选填“可行”或“不可
行”），为什么？______；
（5）兴趣小组同学又将小灯泡换为10Ω、15Ω、20Ω、25Ω的定值电阻，用来“探究电流与电阻的关系”。
先将10Ω电阻接入电路，调节滑动变阻器的滑片使电压表示数为2V，现将定值电阻由10Ω换成15Ω，应
将滑动变阻器的滑片向 ______（选填“A/B”）移动，他们最多可以完成______次实验。要想继续完成整
个实验，需要最大阻值至少为______Ω的滑动变阻器；
（6）经过多次实验得出结论：电压一定时，导体中的电流与导体的电阻成______。
五、解答题（本大题共2小题，25题9分，26题12分，共21分）
26. 如图所示，电源电压为6V，两个定值电阻R=20Ω，R=30Ω，请计算：
1 2
（1）只闭合S 时，电路中的电流；
2
（2）S 断开，S、S 闭合时，通电1min电路消耗的电能；
1 2 3
（3）S 断开，S、S 闭合时，该电路的总功率。
2 1 3
27. 小李家新买了一辆以汽油为燃料的小汽车。细心的小李发现行驶的速度不同时，耗油量不同。当小汽
车以25m/s的速度匀速行驶时最省油，此时发动机的功率为2.5×104W，发动机的效率为30%。若小汽车以
最省油的速度行驶2.7×105m，求在此过程中：
（1）汽车牵引力大小；
（2）牵引力做的功；
（3）汽油燃烧放出的热量；
（4）消耗汽油的质量（汽油的热值q ＝4.5×107J/kg）。
汽
