九年级（下）期中试卷物理
（本卷满分100分，考试时问90分钟）
（本卷中取g=10N/kg）
一、选择题（本大题共12小题，仅有一个选项符合题意，每题2分，共24分）

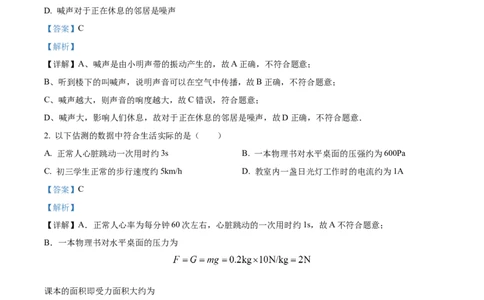

1. 小华听到楼下小明大声喊他去踢球.下列说法错误的是
A. 喊声是由声带的振动产生的
B. 听到喊声说明空气可以传声
C. 喊声越大，则声音的音调越高
D. 喊声对于正在休息的邻居是噪声
【答案】C
【解析】
【详解】A、喊声是由小明声带的振动产生的，故A正确，不符合题意；
B、听到楼下的叫喊声，说明声音可以在空气中传播，故B正确，不符合题意；
C、喊声越大，则声音的响度越大，故C错误，符合题意；
D、喊声大，影响人们休息，故对于正在休息的邻居是噪声，故D正确，不符合题意．
2. 以下估测的数据中符合生活实际的是（ ）
A. 正常人心脏跳动一次用时约3s B. 一本物理书对水平桌面的压强约为600Pa
C. 初三学生正常的步行速度约5km/h D. 教室内一盏日光灯工作时的电流约为1A
【答案】C
【解析】
【详解】A．正常人心率为每分钟60次左右，心脏跳动的一次用时约1s，故A不符合题意；
B．一本物理书对水平桌面的压力为
课本的面积即受力面积大约为
压强约为
故B不符合题意；
C．初三学生正常的步行速度约为1.1m/s，即故C符合题意；
D．教室内一盏日光灯的额定功率为40W，工作时的电流约为
故D不符合题意。
故选C。
3. 治疗新冠肺炎时，医护人员必须佩戴口罩和护目镜，护目镜常常会蒙上一层“雾气”，关于“雾气”，
下列说法正确的是（ ）

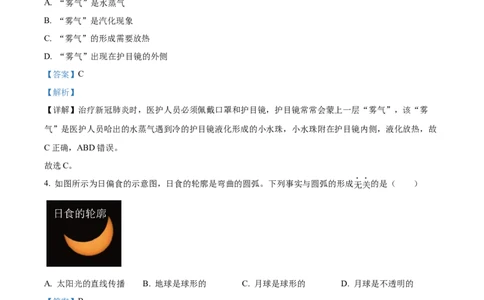

A. “雾气”是水蒸气
B. “雾气”是汽化现象
C. “雾气”的形成需要放热
D. “雾气”出现在护目镜的外侧
【答案】C
【解析】
【详解】治疗新冠肺炎时，医护人员必须佩戴口罩和护目镜，护目镜常常会蒙上一层“雾气”，该“雾
气”是医护人员哈出的水蒸气遇到冷的护目镜液化形成的小水珠，小水珠附在护目镜内侧，液化放热，故
C正确，ABD错误。
故选C。
4. 如图所示为日偏食的示意图，日食的轮廓是弯曲的圆弧。下列事实与圆弧的形成无关的是（ ）
A. 太阳光的直线传播 B. 地球是球形的 C. 月球是球形的 D. 月球是不透明的
【答案】B
【解析】
【详解】图中的日食的轮廓，是由于太阳、地球、月亮位于同一直线上，月球位于太阳与地球之间时，不
透明的月球挡住了沿直线传播的太阳光，导致在地球上看不到完整太阳，便形成的日偏食。月球是球形的，
当月球遮挡住部分太阳光时，便在日偏食的内侧形成小弧，日偏食的外侧大弧是因为太阳是球形，所以日
偏食圆弧的形成与太阳光的直线传播、月球是球形的、月球是不透明的三者有关，而与地球是球形的无关。
故B选项符合题意，ACD选项不符合题意。故选B。
5. 关于粒子和宇宙，下列认识中正确的是（ ）
A. 分子间只存在引力，不存在斥力
B. 在电子、质子和原子中，尺度最小的是质子
C. 扫地时灰尘飞舞可以说明分子在做无规则运动
D. 宇宙是一个有层次的天体结构系统，是有起源、膨胀和演化的
【答案】D
【解析】
【详解】A．分子间同时存在相互作用的引力和斥力，故A错误；

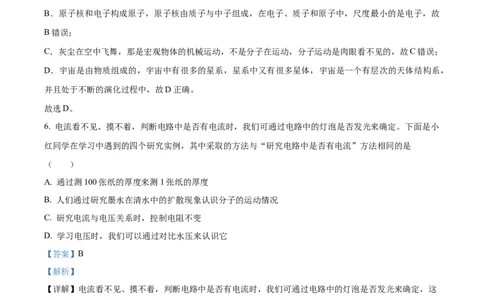

B．原子核和电子构成原子，原子核由质子与中子组成，在电子、质子和原子中，尺度最小的是电子，故
B错误；
C．灰尘在空中飞舞，那是宏观物体的机械运动，不是分子在运动，分子运动是肉眼看不见的，故C错误；
D．宇宙是由物质组成的，宇宙中有很多的星系，星系中又有很多星体，宇宙是一个有层次的天体结构系，
并且处于不断的演化过程中，故D正确。
故选D。
6. 电流看不见、摸不着，判断电路中是否有电流时，我们可通过电路中的灯泡是否发光来确定。下面是小
红同学在学习中遇到的四个研究实例，其中采取的方法与“研究电路中是否有电流”方法相同的是
（ ）
A. 通过测100张纸的厚度来测1张纸的厚度
B. 人们通过研究墨水在清水中的扩散现象认识分子的运动情况
C. 研究电流与电压关系时，控制电阻不变
D. 学习电压时，我们可以通过对比水压来认识它
【答案】B
【解析】
【详解】电流看不见、摸不着，判断电路中是否有电流时，我们可通过电路中的灯泡是否发光来确定，这
种方法为转换法。
A．1张纸的厚度很小，直接测量误差较大，通过测100张纸的厚度除以纸的总页数，来测1张纸的厚度，
称为积累法，故A不符合题意；
B．分子很小，肉眼无法直接观察，人们通过研究墨水在清水中的扩散现象认识分子的运动情况，属于转
换法，故B符合题意；
C．研究电流与电压关系时，控制电阻不变，属于控制变量法，故C不符合题意；
D．学习电压时，电压概念很抽象，很不好理解，我们可以通过对比水压来认识它，属于类比法，故D不符合题意。
故选B。
7. 在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，在光屏上
得到烛焰清晰的像。下列说法中正确的是（ ）
A. 图中成像特点与照相机的成像特点相同

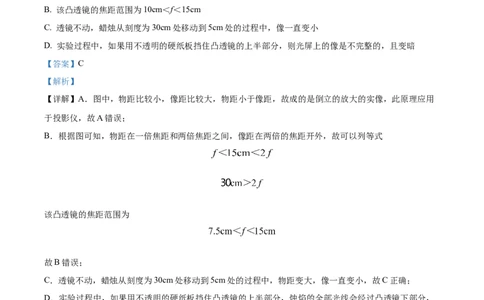

B. 该凸透镜的焦距范围为10cm＜f＜15cm
C. 透镜不动，蜡烛从刻度为30cm处移动到5cm处的过程中，像一直变小
D. 实验过程中，如果用不透明的硬纸板挡住凸透镜的上半部分，则光屏上的像是不完整的，且变暗
【答案】C
【解析】
【详解】A．图中，物距比较小，像距比较大，物距小于像距，故成的是倒立的放大的实像，此原理应用
于投影仪，故A错误；
B．根据图可知，物距在一倍焦距和两倍焦距之间，像距在两倍的焦距开外，故可以列等式
该凸透镜的焦距范围为
故B错误；
C．透镜不动，蜡烛从刻度为30cm处移动到5cm处的过程中，物距变大，像一直变小，故C正确；
D．实验过程中，如果用不透明的硬纸板挡住凸透镜的上半部分，烛焰的全部光线会经过凸透镜下部分，
故仍然能够成完整的像，由于射到透镜的光线减少，所以像变暗。故D错误。
故选C。
8. 利用图示甲、乙装置 ( 燃烧皿内燃料和烧杯内液体未画出) ，可完成两个实验：实验一“探究不同物质
吸热升温的现象”，实验二“比较质量相等的不同燃料燃烧放出的热量”.下列关于这两个实验的说法正确
的是( )A. 实验一时，烧杯中应装入质量相等的同种液体
B. 实验二时，烧杯中应装入质量相等的不同液体
C. 实验一时,在燃烧皿中放入同种燃料,用秒表记录加热时间
D. 实验二时,在燃烧皿中放入不同燃料,用秒表记录燃料燃尽所用时间
【答案】C
【解析】
【详解】A．实验一“探究不同物质吸热升温的现象”，烧杯中应装入质量相等的不同液体，故A错误；
B．实验二“比较质量相等的不同燃料燃烧放出的热量”，烧杯中应装入质量相等的同种液体，故B错误；
C．实验一时，“探究不同物质吸热升温的现象”，在燃烧皿中放入同种燃料，用秒表记录加热时间，用
加热时间反映液体吸热的多少，故C正确；
D．实验二时，“比较质量相等的不同燃料燃烧放出的热量”，在燃烧皿中放入不同燃料，燃料充分燃烧
后，用温度计记录烧杯中液体的温度，故D错误．
9. 如图所示是课本中的四个实验，其中说明磁场对电流有力的作用的是
甲 乙 丙 丁
A. 甲和丙 B. 甲和丁 C. 乙和丙 D. 乙和丁
【答案】A
【解析】
【详解】甲图，给磁场中的直导线通电，导线运动，说明了磁场对电流有作用力；乙图，说明电流周围存
在磁场；丙图，给磁场中的线圈通电，线圈转动，说明磁场对电流有作用力；丁图，说明闭合回路的一部
分导体在磁场中做切割磁感线运动，会有感应电流的产生．所以选择A．10. 下列四幅图中电源电压相同且保持不变，R＝R。闭合S前后，电压表的示数变化值与其余不同的是
1 2
（ ）
A. B. C. D.
【答案】D
【解析】
【详解】由选项中的电路图分析可知，A、B、C三个选项中，两电阻串联，电压表测量某一定值电阻的电
压，由串联分压关系 可知，R、R 相等时，R、R 两端的电压相等且等于电源电压的一半。A、
1 2 1 2
B选项电路中，开关闭合前，电压表示数为0，闭合开关后，电压表示数增长至电源电压的一半；C选项
电路中，开关闭合前，电压表测量R 电压，示数为电源电压的一半，闭合开关后，定值电阻R 被短路，
1 1
电压表示数减小至0；D选项电路为两电阻并联的电路，开关闭合前后电压表都是测量电源电压的，故电
压表示数不变。故ABC选项中开关闭合前后电压表示数变化为电源电压的一半，D选项中电压表示数无变
化，故ABC选项不符合题意，D选项符合题意。
故选D。
11. 将体积相同材料不同的甲、乙、丙三个实心小球，分别轻轻放入三个装满水的相同烧杯中，甲球下沉
至杯底，乙球漂浮，丙球悬浮，如图，下列说法正确的是（ ）
A. 三个球的质量大小关系是
B. 三个球受到的浮力大小关系
C. 三个烧杯中的水对烧杯底部的压强大小关系是
D. 三个烧杯底部对水平桌面的压强大小关系是p′ >p′ =p′
甲 乙 丙
【答案】D【解析】
【详解】A．甲球下沉至容器底部，乙球漂浮，丙球悬浮，根据物体的浮沉条件，甲球的密度大于水的密
度，乙球的密度小于水的密度，丙球的密度等于水的密度，因此三个小球的密度大小关系是
ρ >ρ >ρ
甲 丙 乙
由于三球的体积相同，根据m=ρV可知，质量大小关系是
m >m >m
甲 丙 乙
故A错误；
B．甲、乙、丙三个球的体积相同，由图知甲、丙排开水的体积相等且大于乙球排开水的体积，根据阿基
米德原理可知，甲、丙球受到的浮力相等，且大于乙球受到的浮力。三个球受到的浮力大小关系
故B错误；
C．因为三个相同烧杯中都装满水，放入球后烧杯中液面高度不变，根据p=ρgh可知烧杯底部受到水的压
强相等，即
p =p =p
甲 乙 丙
故C错误；
D．由于烧杯底部对水平桌面的压力等于容器的重力、水的重力与球的重力之和，则放入物体后对桌面的
压力为
F= G +G +G =G +G -G +G
容器 容器内水 球 容器 水 排 球
根据阿基米德原理有
G =F
排 浮
据此可得
F′ =G +G +G -G =G +G +G -F
甲 容器 水 甲 排甲 容器 水 甲 甲
F′ =G +G +G -G = G +G +G -F
乙 容器 水 乙 排乙 容器 水 乙 乙
F′ =G +G +G -G = G +G +G -F
丙 容器 水 丙 排丙 容器 水 丙 丙
由于甲球下沉至容器底部，乙球漂浮，丙球悬浮，则有
G ＞F
甲 甲
G =F
乙 乙
G =F
丙 丙
所以有
F′ ＞F′ =F′
甲 乙 丙
由于容器的底面积相同，根据 可得，烧杯底部对桌面的压强的关系是p′ ＞p′ =p′
甲 乙 丙
故D正确。
故选D。
12. 如图所示电路中，电源电压不变，R 为定值电阻，R 为滑动变阻器（a、b为其两端点），闭合开关
1 2
S，当滑片P在b端时，电流表示数为0.2A，R 消耗的电功率为2W，当滑片P移动至某一位置时，电流表
2
示数为0.5A，R 消耗的电功率为3.5W，则当滑片P从a移到b的过程中（ ）
2
A. 电压表示数变化了12V
B. 电流表示数变化了1.2A
C. R 消耗的电功率变化了5W
1
D. 电路消耗的总功率变化了12W
【答案】D
【解析】
【详解】A．P在b端时，串联电路中的电流为0.2A，则
解得： 。滑片P移动至某一位置时，有
解得此时R 两端的电压为：Uˊ=7V，根据电源电压不变可得
2 2
解得
，U=12V
电压表示数变化为
.
ΔU=U-U=U-IR=12V-02A×10Ω=10V
1 b 1
故A不符合题意；
B．P在b端时，电流表示数为0.2A，在a端时电流为电流表的示数变化了
1.2A-0.2A=1A
故B不符合题意；
C．R 电功率最小为
1
最大为
R 消耗的电功率变化了
1
ΔP=14.4W-0.4W=14W
1
故C不符合题意；
D．电路的最大功率
电路 的最小功率
电路消耗的总功率变化了
ΔP=14.4W-2.4W=12W
故D符合题意。
故选D。
二、填空题（共7小题，共25分）
13. 生活处处有物理，以汽车为例：
（1）发动机采用以水为主要成分的冷却液来降温，这是因为水的___________较大；
（2）车内放入某种清香剂，很快就会闻到它的气味，这是因为___________；
（3）汽车的轮胎用橡胶制成，这是利用了橡胶具有良好的___________；
（4）汽车发动机（汽油机）工作时___________冲程将内能转化为机械能，发动机内燃烧的汽油属于
___________（选填“可再生”或“不可再生”）能源。
【答案】 ①. 比热容 ②. 分子不停地做无规则运动 ③. 弹性 ④. 做功 ⑤. 不可再生
【解析】
【详解】（1）[1]发动机采用以水为主要成分的冷却液来降温，这是因为水的比热容较大，在温度变化相同的情况下，可以吸收更多的热量。
（2）[2]车内放入某种清香剂，很快就会闻到它的气味，这是因为分子不停地做无规则运动，属于扩散现
象。
（3）[3]橡胶具有很好的弹性，用它来制造汽车轮胎，可以减轻汽车行驶时的振动与颠簸，使人乘坐舒服。
（4）[4]汽油机的四个冲程中只有两个冲程伴随有能量的转化。压缩冲程中活塞向上运动，汽油和空气的
混合物被压缩，内能增大，温度升高，活塞运动的动能转化为混合气体的内能；做功冲程中，火花塞冒出
电火花，将混合气体点燃，混合气体剧烈燃烧，产生高温高压的燃气，推动活塞运动，燃气的内能转化为
活塞运动的动能。
[5]从能源是否可再利用的角度可分为可再生能源和不可再生能源，煤、石油、天然气属于不可再生能源，
因为化石能源会越用越少，不可能在短期内从自然界得到补充，所以它们属于不可再生能源。
14. 嫦娥四号探测器着陆月球背面前，在离月球表面15km时启动反向推进器，速度逐步由1.7km/s降为
0，距离月球表面100m时悬停。其中1.7km/s的速度是以___________为参照物的；反向推进器是利用喷射
燃料燃烧后的混合气体获得动力，其喷气的方向是喷向___________（选填“月球中心”或“月球中心的
反方向”），利用的物理原理是___________；探测器利用___________波向地面传递信息。
【答案】 ①. 月球表面 ②. 月球中心 ③. 力的作用是相互的 ④. 电磁
【解析】
【详解】[1]在离月球表面15km时启动反向推进器，速度逐步由1.7km/s降为0，表明离月球表面的距离越
来越近，速度变慢，在此选择的参照物为月球表面。
[2][3]以月球表面为参照物，速度变慢，即向月球中心方向做减速运动，所以反向推力方向应与运动方向相
反，即反向推力方向为月球中心的反方向，根据力的作用是相互的，此时喷气的方向应与反向推力方向相
反，即喷向月球中心。
[4]月球表面没有空气，是真空，电磁波可以在真空中传播，故探测器利用电磁波向地面传递信息。
15. 在“探究怎样使物体上浮或下沉”的实验中，小明用手将重1.5N，体积为1.6×10-4m3的苹果压入水中，
直到苹果浸没在水中，此过程中水对容器底部的压强将____，苹果浸没时受到的浮力大小为___N．松手后
苹果将____（选填“上浮”或“悬浮”或“下沉”），最后静止时，苹果受到的浮力大小是___N．（g取
10N/kg）
【答案】 ①. 增大 ②. 1.6 ③. 上浮 ④. 1.5【解析】
【详解】[1]苹果压入水中，直到苹果浸没在水中的过程中，水的深度增加，水对容器底部的压强将增大。
[2]浸没时
所以苹果所受浮力
[3][4]松手后，浮力大于重力，所以苹果上浮，最终漂浮，当苹果最终静止时，苹果处于漂浮状态，浮力等
于重力，所以浮力为1.5N。
16. 在“再探动滑轮”的实验中，小明用动滑轮将重3N的钩码匀速向上提升，拉力为2N，2s内钩码上升
0.2m。此过程中有用功为_____J，拉力做功的功率为_____W，动滑轮的机械效率为_____%。
【答案】 ①. 0.6 ②. 0.4 ③. 75％
【解析】
【详解】[1]拉动的过程中做的有用功就是克服钩码重力所做的功，即为
[2]绳子移动的距离为
拉力所做的功为
拉力的功率为
[3]动滑轮的机械效率为17. 如图所示电路，电源电压恒定，R=20Ω，R=10Ω，当S 闭合，S、S 断开时，电流表的示数为0.6A，
1 2 1 2 3
电路工作10s消耗电能______J；当S、S 闭合，S 断开时，电流表示为______A；为了保证电路安全，绝
1 3 2
对不允许同时闭合开关______。
【答案】 ①. 36 ②. 0.9 ③. S 、S
2 3
【解析】
【详解】[1]当S 闭合，S、S 断开时，电路中只有R 工作，电源电压为
1 2 3 2
U=IR=0.6A×10Ω=6V
2 2
则电路工作10s消耗电能为
W=UIt=I2Rt=(0.6A)2×10Ω×10s=36J
2 2
[2]当S、S 闭合，S 断开时，R 与R 并联，R 的电流为
1 3 2 1 2 1
电流表测干路中电流，则电流表示数为
I=I+I=0.6A+0.3A=0.9A
1 2
为
[3]当S、S 同时闭合，会造成短路， 了保证电路安全，绝对不允许同时闭合开关S、S。
2 3 2 3
18. 在如图所示的电路中，电源电压保持不变，闭合开关，电路正常工作一段时间后，发现电路中至少有
一个电表的示数变大。在电路中，将电流表A与 位置互换后，发现电压表V的示数不发生变化。若其
他元件仍保持完好，故障发生在电阻 或 上，电路中存在的故障可能是___________或___________。【答案】 ①. R 断路 ②. R 短路
2 1
【解析】
【详解】[1][2]由电路图知道，两电阻串联，电压表测量R 两端的电压，若将电流表A与R 位置互换后，
2 1
电压表测量电路中的总电压，电压表的示数不变，说明原来R 两端的电压等于电源电压，则原来与电压表
2
并联的R 断路，或R 短路或R 断路且R 短路。
2 1 2 1
19. 如图为某品牌电饭煲的工作电路示意图，开关S可以同时与a、b相连，或只与c相连（红灯，绿灯为
指示打，不计电阻）。该电饭煲具有加热、保温功能，在加热挡时总功率为1540W，在保温挡时的总功率
为55W。
（1）将开关S与a、b相连时，______发光（选填“红灯”或“绿灯”），此时电饭煲处于_________状态
（选填“加热”或“保温”）
（2）电饭煲处于加热状态时，R的电功率为 ；处于保温状态时，R的电功率为 ，且 。
则电阻 为_________Ω，电阻R为__________Ω。
【答案】 ①. 红灯 ②. 加热 ③. 110 ④. 44
【解析】
【详解】（1）[1]由电路图知道，将开关S与a、b相连时，R 与红色指示灯并联后再与R并联，此时电路
1
的总电阻最小，则此时红色指示灯发光。
[2]电源的电压一定时，由 知道，此时电路的总功率最大，电饭煲处于加热状态。（2）[3]由电路图知道，将开关S与c相连时，R与R 串联，电饭煲处于保温状态，由P=UI知道，电路中
2
的电流
因电饭煲处于加热状态时，R的电功率为P；处于保温状态时，R的电功率为P，且
1 2
P：P=400：1
1 2
所以，由P=I2R知道，两种情况下通过R的电流之比
则加热时，通过R的电流
I =20I =20×0.25A=5A
R 保
加热时，电路的总电流
因并联电路中干路电流等于各支路电流之和，所以，加热时通过R 的电流
1
I=I -I =7A-5A=2A
1 加 R
因并联电路中各支路两端的电压相等，所以，由 知道，电阻R 的阻值
1
[4]由于加热状态时，通过R的电流是5A，由欧姆定律知道，电阻R为
三、解答题（共9小题，共51分）
20. 请把图中的光路图补画完整。【答案】
【解析】
【详解】过凹透镜光心的光线传播方向不改变、平行于主光轴的光线经凹透镜折射后，其折射光线的反向
延长线过焦点，如图所示：
21. 如图,货物随传送带一起水平向右做匀速直线运动,画出该货物的受力示意图
（ ）
【答案】
【解析】
【详解】物体做匀速直线运动说明它受到了平衡力的作用，水平方向上没有牵引力，也就没有摩擦力，所
以水平方向上是不受力的；竖直方向上有重力和支持力，物体A竖直方向上是静止的，重力和支持力就是
一对平衡力，大小相等、方向相反；作用点画在物体的中心就行，画出表示重力和支持力的射线标出箭头、
字母，具体作图如下：
22. 根据通电螺线管的磁感线方向，请标出通电螺线管N极，并在括号中用“+”或“一”标出电流表的
接线柱。【答案】
【解析】
【详解】如图根据螺线管的磁感线方向，外部磁场的方向是N极出发，来到S极，故左端为N极，根据安
培定则，大拇指放在左端N极，其余四指握住螺线管，四指方向为电流方向，即电流从左端流入，右端流
出，故电流表上端为正接线柱，如图所示
23. 如图甲所示，是“观察水的沸腾”的实验装置。
（1）组装如图甲所示器材的顺序是___________（选填“自下而上”或“自上而下”），根据图中信息，
此时烧杯中的水___________（选填“正在沸腾”或“还未沸腾”）。
（2）某一时刻的温度计示数如图乙，为___________℃。
（3）水沸腾后，还要继续加热一段时间的主要目的是___________
A．观察水沸腾后的体积变化
B．观察水沸腾后的温度变化
C．验证水沸腾不仅要达到沸点，还要持续吸热
D．验证水的沸点和液面上方气压大小有关
的
（4）另一组同学用如图丙所示 装置，在烧杯和试管内都装入水，并同步记录了甲乙两支温度计的示数，表格数据如下图所示：
时间/min 0 3 6 9 12 15 18 21 24
甲的示数/℃ 40 57 71 81 91 97 100 100 100
乙的示数/℃ 40 48 61 74 84 90 94 94 94
（5）根据表格中的数据，下列关于试管内水的说法中正确的是___________
A．达到沸点但不能持续吸热，所以还没有沸腾
B．再加热一段时间，试管内的水一定能够沸腾
C．还没有达到沸点，继续加热，温度也有可能不再升高
D．第21分钟到24分钟，水的内能变小
【答案】 ①. 自下而上 ②. 正在沸腾 ③. 93 ④. B ⑤. C
【解析】
【详解】（1）[1]酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度，安装实验器材时，应按
照自下而上顺序进行。
[2] 沸腾时有大量的气泡产生，并且气泡在上升过程中体积逐渐增大，最后破裂，图甲中情形是正在沸腾
状态。
（2）[3]乙图中的温度计一个大格都是10℃，其中又分了10份，故其分度值是1℃，温度计读数是93℃。
（3）[4]根据实验目的知道，水沸腾后，还要继续加热一段时间的主要目的是观察水沸腾后的温度变化的
规律，故选B。
（4）[5]分析实验数据可知：大烧杯中的水在沸腾，水的沸点是100℃；在0至18分钟内，小烧杯中水的
温度从40℃上升到94℃，18分钟以后，小烧杯中水的温度保持94℃稳定，没有达到水的沸点，小烧杯中
的水不沸腾，所以小烧杯中的水温达不到沸点，不会沸腾，说明试管中水的温度保持94℃稳定不变，原因
是试管中的水吸收的热量与散失的热量处于平衡状态，不能使试管中水的温度再升高，所以小烧杯中水的
温度低于大烧杯中水的温度，故C符合题意。
24. 小明和小华用如图甲所示的装置验证平面镜成像特点。
（1）将一张方格纸放在水平桌面上，再将茶色玻璃___________放置在方格纸上，并准备了完全相同的棋子A和B、刻度尺等器材；
（2）选用MN这条线段表示平面镜所在的位置，则应将茶色玻璃的___________（选填“前表面”、“后
表面”或“中间位置”）与之对齐；
（3）多次改变棋子A的位置，分别找到相应的像，并设计了如下表格，记录数据，请在表格内（a）位置
填入合适内容；
实验序号 ① ② ③
（a）___________
……
（4）将一张白卡片竖直放在棋子B的位置，___________观察白卡片，若卡片上观察不到A的像，则说明
平面镜所成的是虚像；
（5）小明同学调整器材位置观察到A棋子的像，同组的小华站在他的右侧，却没有看到像，为了能够让
小华看到像，如图甲，在不改变棋子A位置的前提下，采取了两个方法；
方法一：将平面镜沿着MN方向，向___________（选填“左”或“右”）移动；
方法二：以茶色玻璃左侧边OM为轴，将平面镜适当向___________（选填“前”或“后”）表面转动。
上述两个方法小华所看到的像___________（选填“在”或“不在”）同一位置。
【答案】 ①. 垂直 ②. 前表面 ③. 棋子A到镜面的距离 ④. 直接 ⑤. 右 ⑥. 后
⑦. 不在
【解析】
【详解】（1）[1]为了使像与物平行且都与桌面垂直，应将茶色玻璃垂直放置在方格纸上，并准备了完全
相同的棋子A和B、刻度尺等器材。
（2）[2]选用MN这条线段表示平面镜所在的位置，虽然茶色玻璃的前后两个表面都能成像，但由于光的
反射的缘故，前表面成像要比后表面成像清晰，应将茶色玻璃的前表面与之对齐。
（3）[3]多次改变棋子A的位置，分别找到相应的像，是要比较像距与物距的关系，③处要记录棋子A到
镜面的距离。
（4）[4]实像与虚像的区别在于能否用光屏承接，将一张白卡片竖直放在棋子B的位置，应直接观察白卡
片，若卡片上观察不到A的像，则说明平面镜所成的是虚像。
（5）[5][6]小明同学调整器材位置观察到A棋子的像，同组的小华站在他的右侧，却没有看到像，是因为
A棋子反射到平面镜的光没有光反射到他的眼睛，为了能够让小华看到像，方法一：将平面镜沿着MN方
向，向右移动；方法二：以茶色玻璃左侧边OM为轴，将平面镜适当向后表面转动。
[7]由于像与物关于平面镜对称，且方法一中的物距没有改变；方法二中的物距变小，所以两个方法小华所
看到的像不在同一位置。25. 小明想测量果冻的密度。
（1）小明正确使用天平测量果冻质量，天平平衡时如图甲所示，则果冻质量为___________g；
（2）正确测量出果冻的体积为28mL；
（3）根据以上数据，计算果冻的密度为___________ ；
（4）以上方案在测量时包含了包装部分，为了测量纯果冻的密度，小华利用电子秤，烧杯（装有适量的
水）进行了以下操作：
①将电子秤置于水平桌面，打开开关，示数为零，再将果冻（含包装）放在秤盘上，读出此时电子秤示数，
记为 ；
②打开包装，取出果冻，将空包装放在秤盘上，读出此时电子秤示数，记为 ；
③___________，读出电子秤示数，记为 ；
④果冻的密度ρ'=___________。（用测量量和已知量表示）
【答案】 ①. 34 ②. 1.2 ③. 将烧杯内的水倒入果冻的包装盒内，使其装满，把装满水的包装盒
及盒盖放在秤盘上 ④.
【解析】
【详解】（1）[1]小明正确使用天平测量果冻质量，天平平衡时如图甲所示，则果冻质量为
m=10g+20g+4g=34g
（2）正确测量出果冻的体积为
V=28mL=28cm3（3）[2]根据以上数据，计算果冻的密度为
（4）③[3]利用等效替代法可以测量果冻的体积，即测量出果冻盒内装满水的质量，就可以知道它的体积。
即将烧杯内的水倒入果冻的包装盒内，使其装满，把装满水的包装盒及盒盖放在秤盘上，读出电子秤的示
数，记为 。
④[4]果冻的质量为
m = m- m
果冻 1 2
果冻的体积为
果冻的密度
26. 在探究“影响滑动摩擦力大小因素”的实验中，实验装置如图所示，选取三个相同的木块分别放在不
同的接触面上，其中甲、乙两图的接触面是相同的木板，丙图的接触面是棉布。
（1）实验时，开始用很小的拉力拉木块，木块没有运动，逐渐增大拉力，当木块做___________运动时，
弹簧测力计的示数等于摩擦力的大小。从开始拉，到木块运动之前的一段时间内，水平面对木块的摩擦力
大小变化情况为___________；
A．逐渐增大 B．逐渐减小 C．先增大后不变 D．始终不变
（2）小明正确操作，得到了实验结论，以下事例利用了乙丙两图所得结论的有___________；
①探究“阻力对物体运动的影响时，在水平面铺上粗糙程度不同的材料”；
②电影幕布表面做的比较粗糙；
③鞋底有各种花纹，凹凸不平；
④用更大的力捏紧自行车刹车，车能更快停下；
（3）如图丁所示，使用弹簧测力计沿斜面向上拉动木块，使其向上匀速直线运动，此时弹簧测力计示数___________（选填“等于”或“不等于”）斜面对木块的摩擦力大小，此过程中木块的机械能
___________（选填“增大”、“减小”或“不变”）。
【答案】 ①. 匀速直线 ②. A ③. ①③ ④. 不等于 ⑤. 增大
【解析】
【详解】（1）[1]摩擦力大小不易直接测量，根据二力平衡的条件，当木块在一对平衡力作用下运动，即
木块做匀速直线运动时，拉力等于摩擦力。
[2]从开始拉，到木块运动之前的一段时间内，拉力逐渐增大，木块处于静止状态，拉力等于摩擦力，当拉
力逐渐增大时，摩擦力也逐渐增大。故A符合题意，BCD不符合题意。
故选A。
（2）[3]乙丙两图压力相同，接触面粗糙程度不同，根据控制变量法可得结论为，在压力一定时，接触面
越粗糙，滑动摩擦力越大。
①探究“阻力对物体运动的影响时，在水平面铺上粗糙程度不同的材料”，是在压力一定时，改变接触面
粗糙程度来改变摩擦力的，故①符合题意；
②电影幕布表面做的比较粗糙是为了光线在其表面发生漫反射，让电影院的观众都能看到，故②不符合题
意；
③鞋底有各种花纹，凹凸不平，是在压力一定时，改变接触面粗糙程度来改变摩擦力的，故③符合题意；
④用更大的力捏紧自行车刹车，车能更快停下是在接触面粗糙程度一定时，改变压力来改变摩擦力的，故
④不符合题意；
所以利用了乙丙两图所得结论的有①③。
（3）[4]在斜面上物体所受到的力为方向竖直向下的重力、垂直于斜面的支持力、沿斜面向上的拉力和与
拉力方向相反的摩擦力，物体处于匀速状态，竖直方向和水平方向受力平衡，因此，斜面向上匀速拉动物
体的拉力不等于摩擦力。
[5]物体在斜面上匀速向上运动过程中，质量不变，速度不变，动能不变，高度变大，重力势能变大，所以
机械能增大。
27. 在“探究电流与电压的关系”的实验中，实验电路如图所示，三个小组的同学分别用5Ω、10Ω、15Ω
的定值电阻进行探究。（1）图中有一根线连接错误，请在这根线上打“×”，并在图中改正。（ ）
（2）闭合开关前，滑片P应位于___________（选填“A”或“B”）端。
（3）改正电路后，三组同学正确操作得到以下数据：
A组 B组 C组
5Ω 10Ω 15Ω
.
U/ U/ U/
0.8 1.5 1.8 20 1.6 1.8 2.2 2.6 1.5 1.8 2.1 2.4
V V V
0.1 0.3 0.3 0.4 0.1 0.1 0.2 0.2 0.1 0.1 0.1 0.1
I/A I/A I/A
6 0 6 0 6 8 2 6 0 2 4 6
列
1 2 3 4 5 6 7 8 9 10 11 12
数
（4）A组同学根据自己的数据，可得出结论___________
（5）某同学发现，综合分析___________三列数据，可分析得出“电流与电阻的关系”。
【答案】 ①. ②. B ③. 电阻一定时，通过导体的电流与
电压成正比 ④. 3、6、10
【解析】
【详解】（1）[1]定值电阻和滑动变阻器应该串联，电压表与定值电阻并联，如下图
（2）[2]为了保护电路，闭合开关前，滑片P应位于最大阻值处，即B端。
（4）[3]由A组同学的数据可知即电压与电阻的比值不变，由此可得出结论：电阻一定时，通过导体的电流与电压成正比。
（5）[4]综合分析3、6、10三列数据可知
即电流与电阻的乘积不变，由此可得出结论：电压一定时，通过导体的电流与导体的电阻成反比。
28. 几组同学用如图甲所示的电路图，用不同的方法测量 的阻值，电源电压恒为3V，滑动变阻器最大
阻值为 ，还有电压表、电流表、电阻箱、导线可以选用。
（1）第一组同学操作步骤如下：
①将单刀双掷开关拨至a位置，在乙位置连接电流表；
②调节滑动变阻器滑片，当电压表示数为1.5V时，电流表示数如图乙所示；
③则 ___________Ω；
（2）第二组同学操作步骤如下：
①将单刀双掷开关 拨至a位置；
②乙位置用导线连接，将滑动变阻器调至阻值最小端，闭合开关S，读出此时电压表的示数记为 ；
③___________，读出此时电压表示数记为 ；
④则 ___________（用上述已知的物理量符号表示）；
（3）第三组同学操作步骤如下：
①将电阻箱接入甲位置，乙位置用导线连接，先将单刀双掷开关 拨至___________位置；
②闭合开关S，移动滑动变阻器滑片到某一合适位置时，记下此时电压表示数为2V；
③断开开关S，将单刀双掷开关 拨至___________位置；④闭合开关S，调节___________；
⑤读出电阻箱示数，即等于 的阻值；
（4）第三组同学发现前两组的测量结果都一样，本组测量结果却比他们的大了2Ω，检查分析后发现，是
在步骤④之前，不小心碰到了滑动变阻器滑片，导致滑动变阻器接入电路的阻值变化了___________Ω。
【答案】 ①. 5 ②. 将滑动变阻器调至阻值最大端 ③. ④. a ⑤. b ⑥. 电
阻箱，使电压表示数为2V ⑦. 1
【解析】
【详解】（1）[1]如图所示，电流表接入的量程为0~0.6A，分度值为0.02A，读数为0.3A，故待测电阻R
x
阻值为
（2）③[2]由于本次测量时没有电流表，只能通过串联电路电流电压的规律间接测量电阻的值，滑动变阻
量接入最小阻值时，待测电阻两端电压为电源电压，再在滑动变阻器接入电大阻值时测量待测电阻两端电
压，即将滑动变阻器调至阻值最大端，读出此时电压表示数记为
④[3]当将滑动变阻器调至阻值最大端时，滑动变阻器两端电压为
根据串联电路电流规律及欧姆定律，可得
则待测电阻的表达式为
（3）第三组实验是等效替代法，即先测量出待测电阻的分得的电压，在滑动变阻器接入的电阻一定时，
当电阻箱分得电压与待测电阻相同，表明两个电阻阻值相同。实验步骤如下 ：
①[4]将电阻箱接入甲位置，乙位置用导线连接，先将单刀双掷开关 拨至a位置。
②闭合开关S，移动滑动变阻器滑片到某一合适位置时，记下此时电压表示数为2V。③[5]断开开关S，将单刀双掷开关 拨至b位置。
④[6]闭合开关S，调节电阻箱，使电压表示数为2V。
⑤读出电阻箱示数，即等于 的阻值。
（4）[7]根据题意， ，两端电压为2V，则电流为
滑动变阻器电压为
滑动变阻器接入的电阻为
若待测电阻变大了2Ω，此时待测电阻为
则电流为
此时滑动变阻器接入的电阻为
故滑动变阻器接入电路的阻值变化量为
29. 随着经济水平的不断提高，小汽车越来越多地走进了我市普通家庭，下表为小军家小汽车的相关数据：
总质量：1600kg 额定功率：100kW
车轮与地面的总接触面积： 水箱容量：5L
（1）当水箱装满水，水温升高20℃时，需要吸收的热量为多少？（ ）（2）该车静止在水平地面上时，对地面的压强为多少？
（3）假如该车在水平路面上以46kW的功率匀速行驶10min，消耗汽油1.5 kg，则小汽车发动机的效率为
多少？（ ）
【答案】（1）4.2×105J；（2）2×105pa；（3）40%
【解析】
【详解】（1）5L水的质量为
m=ρV=1.0×103kg/m3×5.0×10-3m3=5kg
水吸收的热量
（2）车对地面的压力
F=G=mg=1600kg×10N/kg=1.6×104N
车对地面的压强
（3）汽油释放的热量
Q =qm=4.6×107J/kg×1.5kg=6.9×107J
汽车做的功
W =Pt=46000W×600s=2.76×107J
有用
发动机效率
答：（1）水吸收的热量为4.2×105J；
（2）车静止在水平地面上时，对地面的压强为2×105pa；（3）小汽车发动机的效率为40%。
30. 图甲为热敏电阻的 图像，图乙为用此热敏电阻 和继电器组成的恒温箱的温控电路，继电器线
圈的电阻 恒为150Ω，当线圈中电流大于或等于30mA时，继电器的衔铁被吸合，控制电路电源电压恒
为6V，工作电路接在220V的家庭电路中。
（1）乙图中导线___________（选填“A”或“B”）应连接家庭电路中的零线；
（2）恒温箱内电热丝电阻恒为88Ω，该电热丝应接在___________（选填“CD”或“EF”）端；
（3）当恒温箱内的温度达到100℃后，则恒温箱内电热丝消耗的电功率为___________W；
（4）为了调节恒温箱内的温度，在原控制电路中串联接入一个变阻器 ，当 电阻减小时，所控制的恒
温箱内的温度将___________（选填“升高”“不变”或“降低”）。现将恒温箱内的最高温度调为
150℃，则当衔铁被吸合时，求变阻器 消耗的电功率。（ ）
【答案】 ①. B ②. CD ③. 0 ④. 降低 ⑤. 0.018W
【解析】
【详解】解：（1）[1]为了防止因为断开开关用电器仍然带电，开关应串联在用电器与火线之间，即A导
线接入火线，B导线接入零线。
（2）[2]由甲图可知，温度升高到R阻值变小，线圈中电流变大，衔铁被吸合，接通工作电路EF端，CD
t
端被断开，温度升高应停止加热，故电热丝应接在CD端。
（3）[3]如图甲所示，当 时， ，控制电路中电流为
则继电器的衔铁被吸合，恒温箱内电热丝电路断开，电线丝不工作，电功率为0。（4）[4]当 电阻减小时，控制电路总电阻减小，根据欧姆定律，控制电路电压一定，电流变大，继电器
的衔铁会在温度更低时就被吸合，降低了恒温箱内的控制温度。
[5]当 时， 继电器的衔铁被吸合，此时控制电路电流为
此时控制电路中总电阻为
则R 的阻值为
3
变阻器 消耗的电功率为
答：（1）乙图中导线B应连接家庭电路中的零线；
（2）恒温箱内电热丝电阻恒为88Ω，该电热丝应接在CD端；
（3）当恒温箱内的温度达到100℃后，则恒温箱内电热丝消耗的电功率为0；
（4）为了调节恒温箱内的温度，在原控制电路中串联接入一个变阻器 ，当 电阻减小时，所控制的恒
温箱内的温度将降低。现将恒温箱内的最高温度调为150℃，则当衔铁被吸合时，变阻器 消耗的电功率
为0.018W。
