第第十十九九章章 生生活活用用电电（（原原卷卷版版））
课课时时1199..33 安安全全用用电电
2022年课程标准 物理素养
物理观念：了解安全用电常识、培养安全用电意识；
3.4.7了解家庭电路的组成。有 科学思维：了解雷电的危害及避雷针的作用；
安全用电和节约用电的意识。 科学探究：了解常见的触电事故和正确的处理方法；
科学态度与责任：提高家庭电路中常见故障的应急处理能力。

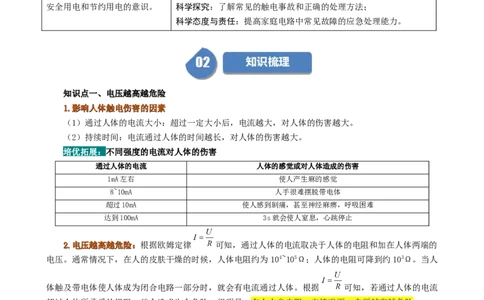

知知识识点点一一、、电电压压越越高高越越危危险险
11..影影响响人人体体触触电电伤伤害害的的因因素素
（1）通过人体的电流大小：超过一定大小后，电流越大，对人体的伤害越大。
（2）持续时间：电流通过人体的时间越长，对人体的伤害越大。
培优拓展：不同强度的电流对人体的伤害
通过人体的电流 人体的感觉或对人体造成的伤害
1mA左右 使人产生麻的感觉
8~10mA 人手很难摆脱带电体
超过10mA 使人感到剧痛，甚至神经麻痹，呼吸困难
达到100mA 3s就会使人窒息，心跳停止
22..电电压压越越高高越越危危险险：：根据欧姆定律 可知，通过人体的电流取决于人体的电阻和加在人体两端的
电压。通常情况下，在人的皮肤干燥的时候，人体电阻约为 104~105Ω；人体的电阻可降到约103Ω。当人
体触及带电体使人体成为闭合电路一部分时，就会有电流通过人体。根据 可知，若通过人体的电流
超过人体所承受的极限，就会造成生命危险。很明显，在人本身电阻一定情况下，电压越高越危险。
33..安安全全电电压压：：只有不高于36V的电压对人体才是安全的。我国家庭电路的电压是220V，工厂用的动
力电压是380V，高压输电线路的电压高达10~500kV，这些都远远超出了安全电压，因此人一旦发生触
电，就会有生命危险。
【典例1】电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭
电路的电压是______V；对于人体，一般情况下不高于______V的电压才是安全的。安全用电原则是不接
触 ______，不靠近______。
知知识识点点二二、、常常见见的的触触电电事事故故单线 站在地上的人接触到火线，则电流流入人体，通过人体流入大
家庭 触电 地，造成触电事故，如果这时脚下踩着绝缘材料，就不会触电
电路
触电 双线 人站在绝缘体上，若一只手接触火线，另一只手接触零线，电流
触电 将由火线流经人体回到零线，造成触电事故
触电 高压 高压带电体会在周围形成强大的电场，当人靠近高压带电体到一
形式 电弧 定距离时，高压的带电体和人体间发生放电现象，电流通过人体
触电 造成高压电弧触电
高压
高压输电线掉落在地上，地面上和电线断头距离不同的各点间存
触电
跨步
在电压，当人两脚与电线断头的距离不等时，两脚之间存在相当
电压
高的电压，这时电流从一条腿流入，另一条腿流出，造成跨步电
触电
压触电
触电 处理原则 使触电的人迅速和电源脱离，同时注意自身安全
事故 一是切断电源，或者用一根绝缘棒将电线挑开，使触电者尽快脱离电源；二是尽力抢救；
具体做法
急救 三是发生电气火灾时，务必在切断电源后再灭火

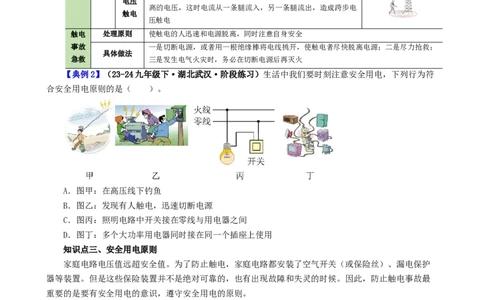

【典例2】（23-24九年级下·湖北武汉·阶段练习）生活中我们要时刻注意安全用电，下列行为符
合安全用电原则的是（ ）。
A．图甲：在高压线下钓鱼
B．图乙：发现有人触电，迅速切断电源
C．图丙：照明电路中开关接在零线与用电器之间
D．图丁：多个大功率用电器同时接在同一个插座上使用
知知识识点点三三、、安安全全用用电电原原则则
家庭电路电压值远超安全值。为了防止触电，家庭电路都安装了空气开关（或保险丝）、漏电保护
器等装置。但是这些保险装置并不是绝对可靠的，也有出现故障和失灵的时候。因此，防止触电事故最
重要的是要有安全用电的意识，遵守安全用电的原则。
11..日日常常生生活活中中的的安安全全用用电电原原则则
（1）不接触低压带电体，不靠近高压带电体；
（2）更换灯泡，搬动电器前应断开电源开关；
（3）不弄湿用电器，不损坏绝缘层；
（4）保险装置、插座、导线、家用电器等达到使用寿命应及时更换；
（5）有金属外壳的用电器要有接地线。
22..家家庭庭电电路路安安装装中中的的安安全全用用电电原原则则
（1）保险丝必须安装在火线上；
（2）开关必须安装在火线和用电器之间；（3）三孔插座要严格按照“左零右火上接地”接线；
（4）带金属外壳的用电器要使用三线插头；
（5）螺口灯泡的螺旋套接零线，顶部金属片接火线；
（6）家庭电路的接地线要良好接地。
【典例3】下列做法中，符合安全用电要求的是（ ）。
A．用潮湿的手拨动电器设备的开关；
B．更换灯泡前先断开电源开关；
C．发现有人触电时，用手直接把触电的人拉开；
D．用电器着火时，先用水把火浇灭，再切断电源

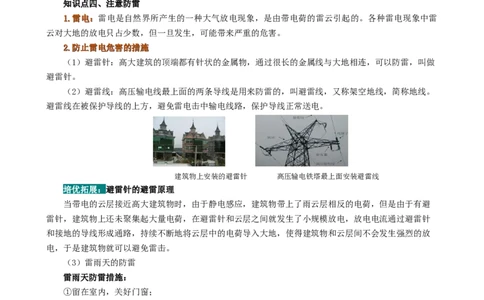

知知识识点点四四、、注注意意防防雷雷
11..雷雷电电：：雷电是自然界所产生的一种大气放电现象，是由带电荷的雷云引起的。各种雷电现象中雷
云对大地的放电只占少数，但一旦发生，可能带来严重的危害。
22..防防止止雷雷电电危危害害的的措措施施
（1）避雷针：高大建筑的顶端都有针状的金属物，通过很长的金属线与大地相连，可以防雷，叫做
避雷针。
（2）避雷线：高压输电线最上面的两条导线是用来防雷的，叫避雷线，又称架空地线，简称地线。
避雷线在被保护导线的上方，避免雷电击中输电线路，保护导线正常送电。
建筑物上安装的避雷针 高压输电铁塔最上面安装避雷线
培优拓展：避雷针的避雷原理
当带电的云层接近高大建筑物时，由于静电感应，建筑物带上了雨云层相反的电荷，但是由于有避
雷针，建筑物上还未聚集起大量电荷，在避雷针和云层之间就发生了小规模放电，放电电流通过避雷针
和接地的导线形成通路，持续不断地将云层中的电荷导入大地，使得建筑物和云层间不会发生强烈的放
电，于是建筑物就可以避免雷击。
（3）雷雨天的防雷
雷雨天防雷措施：
①留在室内，关好门窗；
②不在室外使用电器和手机；
③切勿有用或进行水上运动；
④不要站在山顶及空旷场地；
⑤原理高大树木和桅杆等，在空旷场地不易打伞。
【典例4】进入汛期以来，多地发生强降雨，人们在防汛的同时还要注意用电安全，下列做法正确的
是（ ）。
A．雷天不在大树下躲避；
B．雷雨天在室外使用手机打电话；
C．手上有水时拔用电器的插头；D．发现有人触电时，立即用手直接将人拉开
知知识识点点五五、、知知识识导导图图

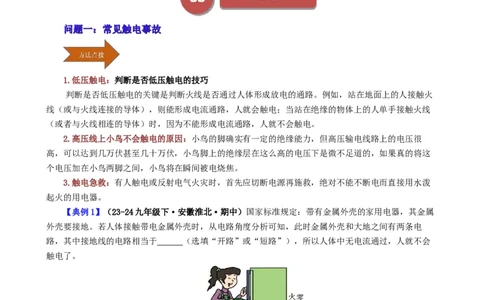

问问题题一一：：常常见见触触电电事事故故
1.低压触电：判断是否低压触电的技巧
判断是否低压触电的关键是判断火线是否通过人体形成放电的通路。例如，站在地面上的人接触火
线（或与火线连接的导体），则能形成电流通路，人就会触电；当站在绝缘的物体上的人单手接触火线
（或者与火线相连的导体）时，因为不能形成电流通路，人就不会触电。
2.高压线上小鸟不会触电的原因：小鸟的脚确实有一定的绝缘能力，但高压输电线路上的电压很
高，可以达到几万伏甚至几十万伏，小鸟脚上的绝缘层在这么高的电压下是微不足道的，如果真的将这
个电压加在小鸟两脚之间，小鸟将在瞬间被电烧焦。
3.触电急救：有人触电或反射电气火灾时，首先应切断电源再施救，绝对不能不断电而直接用水泼
起火的用电器。
【典例1】（23-24九年级下·安徽淮北·期中）国家标准规定：带有金属外壳的家用电器，其金属
外壳要接地。若人体接触带电金属外壳时，从电路角度分析可知，此时金属外壳和大地之间有两条电
路，其中接地线的电路相当于 （选填“开路”或“短路”），所以人体中无电流通过，人就不会
触电了。
【变式1-1】（2024·河南南阳·二模）当发现有人触电时，下列措施中绝不可以首先施行的是（
）。
A．立即寻找并切断电源开关
B．用塑料袋等绝缘物品将电线拿开
C．迅 速 用 手 将 人 拉 离 电 线 或 者 用 剪 刀 将 电 线 剪 断D．紧急呼叫，求援
【变式1-2】（2024·云南昆明·一模）如图所示，下列关于安全用电的说法不正确的是（ ）。
A．甲图中，站在地上的人触摸火线，会发生触电事故
B．乙图中，照明电路中开关应该串联在零线和灯之间
C．丙图中，使用冰箱时应将冰箱的金属外壳接地
D．丁图中，测电笔可以用来区分零线和火线，使用时手要接触笔尾的金属体
问问题题二二：：安安全全用用电电
解题通法
判断某做法是否符合安全用电原则，可以从以下两个方面着手：
（1）注意平时多积累安全用电的措施，根据生活常识进行判断；
（2）可以根据安全用电的基本原则“不接触低压带电体，不靠近高压带电体”分析、判断相关做法
是否有触电的可能。
防雷的两条原则：
（1）防止被雷电误伤：远离可能遭雷击的物体和场所（如高大的树木）；
（2）防止引雷：在室外时不要携带易引起雷击的物品（如手机、金属杆的雨伞等）。
【典例2】（2022·湖南常德·九年级期末）关于生活用电，下列说法正确的是（ ）。
A．人只要不接触带电体，就不会触电
B．电线使用年限过长，绝缘皮破损，可能造成短路
C．用试电笔的笔尖接触被测的导线，手指不能碰到金属笔卡或笔尖
D．家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施
【变式2-1】（2022·湖南益阳·九年级期末）下列符合安全用电原则的是（ ）。
A．在高大建筑物的顶端安装避雷针可以防雷
B．使用试电笔时，手不要接触笔尾金属体
C．更换灯泡前不用断开电源开关
D．低于220V的电压对人体来说都是安全的
【变式2-2】（2022·湖南长沙·九年级期末）关于家庭电路和安全用电，下列说法中正确的是（
）。
A．用铜丝代替保险丝
B．用湿抹布擦拭电源开关
C．家庭电路着火首先要用水浇灭起火点
D．把电灯的开关接在火线【【基基础础强强化化】】

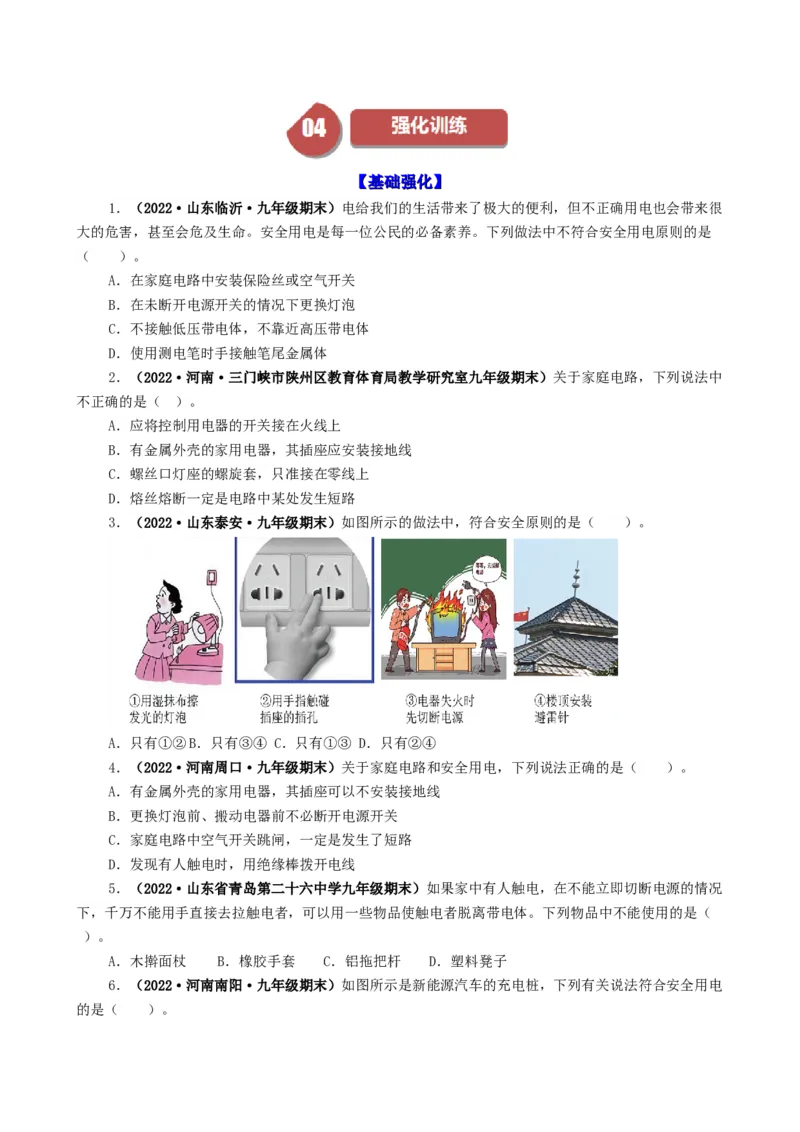

1．（2022·山东临沂·九年级期末）电给我们的生活带来了极大的便利，但不正确用电也会带来很
大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是
（ ）。
A．在家庭电路中安装保险丝或空气开关
B．在未断开电源开关的情况下更换灯泡
C．不接触低压带电体，不靠近高压带电体
D．使用测电笔时手接触笔尾金属体
2．（2022·河南·三门峡市陕州区教育体育局教学研究室九年级期末）关于家庭电路，下列说法中
不正确的是（ ）。
A．应将控制用电器的开关接在火线上
B．有金属外壳的家用电器，其插座应安装接地线
C．螺丝口灯座的螺旋套，只准接在零线上
D．熔丝熔断一定是电路中某处发生短路
3．（2022·山东泰安·九年级期末）如图所示的做法中，符合安全原则的是（ ）。
A．只有①②B．只有③④ C．只有①③ D．只有②④
4．（2022·河南周口·九年级期末）关于家庭电路和安全用电，下列说法正确的是（ ）。
A．有金属外壳的家用电器，其插座可以不安装接地线
B．更换灯泡前、搬动电器前不必断开电源开关
C．家庭电路中空气开关跳闸，一定是发生了短路
D．发现有人触电时，用绝缘棒拨开电线
5．（2022·山东省青岛第二十六中学九年级期末）如果家中有人触电，在不能立即切断电源的情况
下，千万不能用手直接去拉触电者，可以用一些物品使触电者脱离带电体。下列物品中不能使用的是（
）。
A．木擀面杖 B．橡胶手套 C．铝拖把杆 D．塑料凳子
6．（2022·河南南阳·九年级期末）如图所示是新能源汽车的充电桩，下列有关说法符合安全用电
的是（ ）。A．安装充电桩时，不连接地线也可以
B．万一有充电桩起火，应马上浇水扑灭
C．每个充电桩在安装时都要装漏电保护器
D．有经验的电工在安装充电桩时不必断开电源
【【素素养养提提升升】】
7．（2022·河南南阳·九年级期末）在日常家庭用电中如果使用不当会给人们带来危害。下列说法
中可给人们带来危害的是（ ）。
A．更换灯泡或维修电路时要先断开电源 B．开关要接在零线上
C．三孔插座接地线要保证良好接地 D．家用电器的金属外壳接地
8．（2022·山东枣庄·九年级期末）下列图中符合安全用电原则的是（ ）。
A． 电水壶接三孔插座 B． 湿手拔插头
C． 使用地缘皮破损的导线 D． 开关接零线
9．（2022·山东济南·九年级期末）生活用电处处可见，用电安全尤为重要，如图中符合安全用电
要求的是（ ）。
A．甲图中电源的绝缘皮破损仍然继续使用
B．乙图中多个大功率用电器共用一个插座
C．丙图中湿手将电饭煲插头拔下来
D．丁图中将洗衣机的金属外壳接地
【【能能力力培培优优】】
10．（2022·山东·济南市天桥区教育教学研究中心中学教研科九年级期末）电能的利用给人们的
生产、生活带来了很多方便，但在日常家庭用电中如果使用不当，会给人们带来危害。下列做法中正确
的是（ ）。A．应急的情况下可在电暖器上搭晾湿衣服达到速干
B．绝缘层破损的导线可以继续使用，以免浪费材料
C．当发现有人触电，应立即用手把触电人拉离电源
D．电饭锅的三脚插头可防止锅体漏电造成触电事故
11．（2022·山东滨州·九年级期末）如图所示是简化后的家庭电路的接线电路图，下列说法正确
的是（ ）。
A．控制照明灯的开关可以和灯相互交换位置
B．电路中每多一个用电器，工作电路的总电阻变大
C．将验电笔插入上图三孔插座的左孔中，氖管不发光
D．用电器造成失火时，应立马接水救火
12．（2022·山东滨州·九年级期末）关于如图中安全用电的阐述，不正确的是（ ）。
A． 使用测电笔时甲图所示正确
B． 人站在地上触摸火线，会发生触电事故
C． 照明电路中开关应接在零线上
D． 多个大功率用电器不能接同一插座同时使用
13．（2022·河南新乡·九年级期末）如图所示动力电路的闸刀开关，下列关于其说法错误的是（
）。A．在通常情况下，手柄、胶木外壳和瓷底板都是绝缘体
B．当熔丝（也称保险丝）熔断后可用铝丝代替
C．在安装电路的过程中，要断开闸刀开关
D．刀口，也称触头，通常用铜来做，可以减小电阻
