19.3 安全用电（导学案）
【学习目标】
1. 了解安全用电知识，有安全用电的意识。
2. 了解常见的触电事故和正确的处理方法。
【学习重点】
1. 常见的触电事故。2. 安全用电原则。
【学习难点】常见的触电事故。

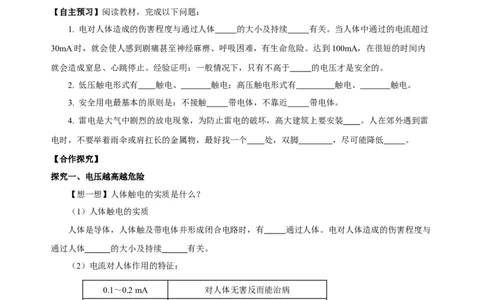

【自主预习】阅读教材，完成以下问题：
1. 电对人体造成的伤害程度与通过人体 的大小及持续 有关。当人体中通过的电流超过
30mA时，就会使人感到剧痛甚至神经麻痹、呼吸困难，有生命危险。达到100mA，在很短的时间内
就会造成窒息、心跳停止。经验证明：一般情况下，只有不高于 的电压才是安全的。
2. 低压触电形式有 触电、 触电；高压触电形式有 触电、 触电。
3. 安全用电最基本的原则是：不接触 带电体，不靠近 带电体。
4. 雷电是大气中剧烈的放电现象，为防止雷电的破坏，高大建筑上要安装 。人在郊外遇到雷
电时，不要举着雨伞或肩扛长的金属物，最好找一个 处，双脚 ，尽可能降低 。
【合作探究】
探究一、电压越高越危险
【想一想】人体触电的实质是什么？
（1）人体触电的实质
人体是导体，人体触及带电体并形成闭合电路时，有 通过人体。电对人体造成的伤害程度与
通过人体 的大小及持续 有关。
（2）电流对人体作用的特征：
0.1～0.2 mA 对人体无害反而能治病
1 mA 左右 引起麻的感觉
8～10mA 人手很难摆脱电源
超过30mA 剧痛，神经麻痹，呼吸困难
达到100mA 只要很短时间，使人窒息，心跳停止
2. 电压越高越危险
【想一想】通过人体的电流与哪些因素有关？【分析】由欧姆定律I=U/R可知，通过人体的电流取决于加在人体两端的电压和人体的电阻。
（1）电压对通过人体电流的影响
当人体的电阻一定时，人体两端的电压越大，通过人体的电流越 ，对人的生命危害越大。
大量实验数据表明：人体的安全电压不高于 伏。
（2）人体电阻对通过人体电流的影响
当人体两端的电压一定时，人体电阻越小，通过人体的电流越 ，对人的生命危害越大。
人体电阻约为104~105Ω；在皮肤潮湿时，人体的电阻可降低到约103Ω。家庭电路的电压为220V，
若人体接触火线，根据欧姆定律计算通过人体可能产生的最大电流（人体的电阻取103Ω）：
I=U/R=220V/103Ω= mA
这个电流值远远超过安全电流10mA，是 的（选填“安全”或“不安全”）。
（3）结论：人体两端的电压越大，人体电阻越小，通过人体的电流越大，对人的生命危害越大。

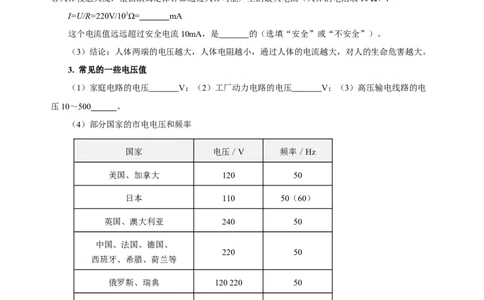

3. 常见的一些电压值
（1）家庭电路的电压 V；（2）工厂动力电路的电压 V；（3）高压输电线路的电
压10～500 。
（4）部分国家的市电电压和频率
国家 电压／V 频率／Hz
美国、加拿大 120 50
日本 110 50（60）
英国、澳大利亚 240 50
中国、法国、德国、
220 50
西班牙、希腊、荷兰等
俄罗斯、瑞典 120 220 50
韩国 100 60
挪威、新西兰、新加坡 230 50
这些电压值远远超过安全电压36伏，都是不安全的。
【想想议议】①为什么不能用湿手触摸电器？当人用湿手触摸电器时，人体电阻变 ，同时用电器潮湿后，很容易变成 ，产生漏电现
象，通过人体电流变大，易造成触电事故。
②电吹风为什么不可在浴室中使用？
浴室中水分多，电吹风易进水漏电，潮湿的皮肤比干燥时电阻要 ，若电吹风进水漏电有电
压存在时，会有不安全的电流通过人体，很危险！

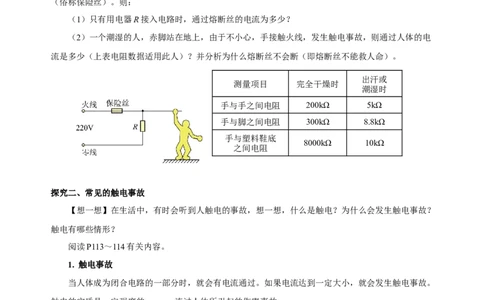

【例题1】现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体
电阻数据。如图所示，用电器R接在家庭电路上，电阻为44欧，电路中还有额定电流为10A的熔断丝
（俗称保险丝）。则：
（1）只有用电器R接入电路时，通过熔断丝的电流为多少？
（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电
流是多少（上表电阻数据适用此人）？并分析为什么熔断丝不会断（即熔断丝不能救人命）。
出汗或
测量项目 完全干燥时
潮湿时
手与手之间电阻 200kΩ 5kΩ
手与脚之间电阻 300kΩ 8.8kΩ
手与塑料鞋底
8000kΩ 10kΩ
之间电阻
探究二、常见的触电事故
【想一想】在生活中，有时会听到人触电的事故，想一想，什么是触电？为什么会发生触电事故？
触电有哪些情形？
阅读P113～114有关内容。
1. 触电事故
当人体成为闭合电路的一部分时，就会有电流通过。如果电流达到一定大小，就会发生触电事故。
触电的实质是一定强度的 流过人体所引起的伤害事故。
2. 低压触电
（1）双线触电：如图所示，假如人的一只手接触 线，另一只手接触 线，这样，人体、
导线和电网中的供电设备就构成了闭合电路，大电流流过人体，就会发生触电事故。
（2）单线触电：如图所示，假如人的一只手接触火线，另一只手虽然没有接触零线，但是由于站
在地上，导线、人体、 和电网中的供电设备同样构成了闭合电路，电流同样会流过人体，
发生触电事故。单线触电 不会触电
【想想议议】人站在干燥的木头凳子上，一只手接触火线，会发生触电吗？

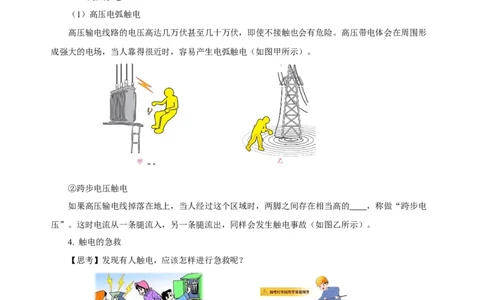

3. 高压触电
（1）高压电弧触电
高压输电线路的电压高达几万伏甚至几十万伏，即使不接触也会有危险。高压带电体会在周围形
成强大的电场，当人靠得很近时，容易产生电弧触电（如图甲所示）。
②跨步电压触电
如果高压输电线掉落在地上，当人经过这个区域时，两脚之间存在相当高的 ，称做“跨步电
压”。这时电流从一条腿流入，另一条腿流出，同样会发生触电事故（如图乙所示）。
4. 触电的急救
【思考】发现有人触电，应该怎样进行急救呢？
【归纳】
（1）首先切断 ；
（2）或用一根 棒将电线挑开，尽快使触电者脱离电源。
在整个救护过程中，千万不要用手去拉触电者，防止自己也触电。【想想议议】在生活中，有哪些情况可能引起触电？
【总结】可能会触电的一些情况：在高压电线附近放风筝、钓鱼；电线上晾衣服、湿手触摸开关
插座；电器机壳没有接地；不断电更换灯泡等行为都会可能引起触电。
【例题2】如图所示，A、B、C、D四人均直接与家庭照明电路的火线接触，以下关于A、B、
C、D四人是否会发生触电事故的判断中，正确的是（ ）
A．A、B、C、D四人都直接或间接跟火线连通，所以都会发生触电事故
B．A、B、D三人因站在干燥的木凳上，所以不会发生触电事故
C．A、B二人只接触火线，不会发生触电事故
D．B、C、D三人因构成电流的通路，所以都会发生触电事故
探究三、安全用电原则
【想一想】家庭电路的电压值远远超过了安全值。为了防范触电事故，家庭电路都安装空气开关
（或保险丝）、漏电保护器等保险装置。这些保险装置绝对可靠吗？
【总结】这些保险装置并不是绝对可靠的，也有出现故障和失灵的时候。因此，防范触电事故最
重要的是要有安全用电的意识，遵守安全用电原则。
1. 安全用电原则
（1）不接触 带电体，不靠近 带电体；
（2）更换灯泡、搬动电器前应断开_______。
（3）不弄湿用电器，不损坏绝缘层；
（4）保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
2. 电路元件安装中的安全用电原则
（1）保险丝必须安装在 线上；
（2）开关接在用电器与 线之间；
（3）螺口灯泡的螺旋套一定要接在 线上，其顶部的金属片接 线。
（4）有金属外壳的用电器要使用三角插头和三孔插座，使金属外壳接 。【例题3】电给我们的生活带来了极大的便利，但不安全用电也会带来很大的危害，甚至会危及生
命。下图中符合安全用电原则的是（ ）
A．图甲多个大功率用电器同时使用一个插座
B．图乙使用绝缘皮破损的电线
C．图丙开关和电灯的连接
D．图丁发生触电事故时要立刻断开电源
探究四、注意防雷
【想一想】雷电是一种常见的自然现象，对人体及建筑物都有破坏作用，怎样预防？
【阅读P115，进行总结】
1. 雷电的实质
雷电是大气中一种剧烈的 现象。云层之间、云层和大地之间的电压可达几百万伏至几亿伏，
放电时的电流可达几万安至十几万安，产生很强的光和声。云层和大地之间的放电如果通过人体，能
够立即致人 ；如果通过树木、建筑物，巨大的热量和空气的振动都会使它们受到严重的破坏。
2. 防雷设施—避雷针
（1）避雷针
高大建筑的顶端都有针状的金属物，通过很粗的金属线与 相连，可以防雷，叫做 。
美国科学家富兰克林在1752年发明了避雷针。
（2）避雷针原理
利用针状金属物的 ，将云层所带的电导入 ，避免因雷雷电引发事故。古代建筑物
上的铁制装饰物也起到了 的作用，高压输电铁塔上最上面的两根导线也是用来 的。高压输电铁塔最上面有两条防雷导线
3. 雷电灾害及预防
（1）雷电灾害
自古以来，雷电灾害就时有发生。1988年6月14日，雷击引发美国黄石公园长达近三个月的森林
火灾。发生在2007年5月大兴安岭的森林大火的“元凶”也是雷击。雷击伤人的事时有发生，日常生
活中注意防雷非常重要。
（2）雷电预防
①雷雨时，人在开阔地行走，不要举着雨伞或肩扛长的金属物，最好找一个低洼处，双脚并拢蹲
下，尽可能降低______。
②在山区遇到雷雨时，最好进入山洞避雨，但不要触及洞壁，同时双脚并拢，避免接触电压和跨
步电压之害。在山区旅游时，遇雷雨躲入旅游车厢内最安全，但进入车厢时不要接触____部分。
③防止雷击的其它安全措施
不要靠近金属栏杆；各种电器应暂停使用；雷雨天不要使用手机；不要在高大的树下躲雨。
【例题4】自然界中的闪电多来自于积雨云，关于闪电下列说法不正确的是（ ）
A．云层中的电荷都来自于原子得失电子
B．闪电是一种强烈的放电现象，电流极大
C．利用避雷针可以防止建筑物被雷击
D．树木是绝缘体，下雨时可站在树下避雨
【精讲点拨】
1. 人体触电的实质：人体是导体，人体触及带电体并形成闭合电路时，有电流通过人体。
2. 常见触电类型有：低压触电，包含单线触电和双线触电；高压触电，包含高压电弧触电和跨步
电压触电。
3. 安全用电的原则：不接触低压带电体，不靠近高压带电体。
4. 防雷如同防洪，其原理是给雷电提供一条低电阻的通道，或避免将自己连入闪电的通路中。
【归纳整理】第3节 安全用电
【课堂练习】
1．家庭电路中，造成人体发生触电事故的原因是（ ）
A．人体带了电 B．有电流通过人体
C．有电压加在人体上 D．通过人们的电流超过安全值
2．电对人体造成的伤害程度与通过人体的电流大小有关，加在入体两端的电压越高，通过人体的
电流越_____。例如用手直接接触1.5V的电池，不会对人体造成伤害；用手直接接触220V的家庭电路，
会_____。
3．当人体因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性_______
（变大/变小/不变），这是因为此时人的电阻明显_____（变大/变小/不变）。人体出汗或潮湿时的电阻
为200～800Ω；人体中电流超过30 mA时将会造成生命危险。若某人身体潮湿时的电阻为0.55 kΩ，则
当他接触电压为220 V的照明电路时，通过他的电流为________mA。
4. 如图所示，站在地上的人，不小心触碰了火线，这时就会有电流通过人体，流入大地，造成触
电，这时线路中的空气开关_________（填“会”或“不会”）跳闸；如果你在发生触电事故现场，你
的正确做法是应该立即_________ 。
5．如图中的哪些图所示的情况不会发生触电事故（ ）A．②④ B．③④ C．①② D．① ③
6．如图所示，下列做法中符合安全用电原则的是（ ）
A．图甲，插头使用绝缘皮已破损的电线
B．图乙，发现有人触电时应先切断电源
C．图丙，洗完手后直接用湿手触碰开关
D．图丁，遇到雷雨天时可以在树下避雨
7．如图所示的各种做法中，符合安全用电原则的是（ ）
①使用试电笔时，手应接触笔后端的金属部分
②家庭电路中总功率可以过大
③电灯在家庭电路中的连接
④冰箱的金属壳接地
A．①②③④ B．②③④ C．①③④ D．③④
8．现代家庭电器化的程度越来越高，用电的安全问题十分重要，下表是小明同学通过查阅资料获
得的一些数据：
完全干燥时 出汗或潮湿时
测量项目
电阻/ kΩ 电阻/kΩ
手与手之间 3.6 0.9
手与脚之间 5.4 1.08手与塑料鞋底之间 14.4 1.448
（1）分析表格中的数据，可以得到的正确认识是___________。
（2）若对人体的安全电流是10 mA以下，那么干燥的人体的安全电压范围是______，潮湿的人体
的安全电压范围是_____。
（3）通过（2）的计算可获得的认识是：___________。
【课后反思】
