17.1 电流与电压和电阻的关系（导学案）
【学习目标】
1. 通过实验探究电流跟电压、电阻的关系，让学生经历科学探究的全过程。
2. 进一步熟悉探究实验中常用的一种方法—控制变量法。
3. 会观察、收集、分析实验中的数据并尝试采用图象法分析实验数据。
4. 能说出电流与电压、电阻间的正比、反比关系。
【学习重点】
通过实验探究通过导体的电流与电压、电阻的关系。
【学习难点】
1. 运用控制变量的方法来设计和完成实验既是重点也是难点。
2. 利用图象进行线性数据分析。

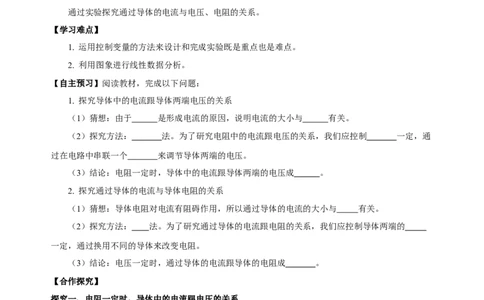

【自主预习】阅读教材，完成以下问题：
1. 探究导体中的电流跟导体两端电压的关系
（1）猜想：由于 是形成电流的原因，说明电流的大小与 有关。
（2）探究方法： 法。为了研究电阻中的电流跟电压的关系，我们应控制 一定，通
过在电路中串联一个 来调节导体两端的电压。
（3）结论：电阻一定时，导体中的电流跟导体两端的电压成 。
2. 探究通过导体的电流与导体电阻的关系
（1）猜想：导体电阻对电流有阻碍作用，所以通过导体的电流的大小与 有关。
（2）探究方法： 法。为了研究通过导体的电流跟电阻的关系，我们应控制导体两端的
一定，通过换用不同的导体来改变电阻。
（3）结论：电压一定时，通过导体的电流跟导体的电阻成 。
【合作探究】
探究一、电阻一定时，导体中的电流跟电压的关系
【提出问题】电阻一定时，电流与电压存在怎样的关系？
【猜想与假设】因为电压是形成电流的原因。若电阻一定，可能电压越大，电流越 。
【设计实验】
实验中，应该控制哪些物理量不变，哪些量改变？画出电路图，写出用到的实验器材。
（1）运用控制变量法，控制 不变。并用电流表测出电路中的电流，用电压表测出定值电阻
两端的电压，通过调节滑动变阻器改变电阻 。
（2）实验电路图如图所示。（3）实验器材：电源、定值电阻、滑动变阻器、电键、电流表、电压表、导线等。
【进行实验】
（1）按电路图把一个10Ω的定值电阻连接电路。
（2）闭合开关前，检查电路中各元件的连接是否正确，将滑动变阻器的滑片调到阻值最大处。
（3）调节滑动变阻器使电阻两端的电压分别为 1V、2V、3V、4V、5V、6V，读出此时相应的电
流值记入下表中。
电阻R 10 Ω
【分析论证】
电压U/V 1.0 2.0 3.0 4.0 5.0 6.0
（1）分析实验数据发现电流与电压有关，电流随电压的增大而增大，并且成 比。
电流I/A
（2）在坐标系中根据各电流值和对应的电压值描点，画出I-U图像。分析图像可得出：通过导体
的电流与导体两端的电压成 比。
（3）实验结论：在电阻一定时，通过导体的电流与导体两端的电压成 。
【评估与交流】
（1）滑动变阻器的作用：保护电路、改变定值电阻 。
（2）表格错误数据的分析：分析比较各组数据电压与电流的比值是否相同，不同的一组数据为错
误数据。（3）提示：
①结论中的电流、电压、电阻是针对同一导体而言的。
②明确电流与电压存在的因果关系，电压是导体中产生电流的原因，而不是导体中有了电流才在
导体两端产生电压，所以不能说电阻一定时，电压与电流成正比。
③在归纳结论时，不能漏掉前提条件“电阻一定”。

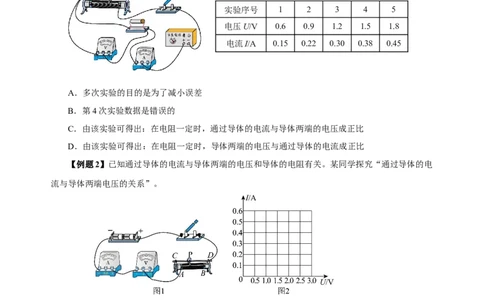

【例题1】在探究电阻一定时，电流与电压关系的实验中，某同学连接的电路如图所示，电源电压
保持3V不变，闭合开关，调节滑动变阻器，得到的实验数据如下表；下列说法正确的是（ ）
实验序号 1 2 3 4 5
电压U/V 0.6 0.9 1.2 1.5 1.8
电流I/A 0.15 0.22 0.30 0.38 0.45
A．多次实验的目的是为了减小误差
B．第4次实验数据是错误的
C．由该实验可得出：在电阻一定时，通过导体的电流与导体两端的电压成正比
D．由该实验可得出：在电阻一定时，导体两端的电压与通过导体的电流成正比
【例题2】已知通过导体的电流与导体两端的电压和导体的电阻有关。某同学探究“通过导体的电
流与导体两端电压的关系”。
（1）连接的部分电路如图1，还应该 _____；
A．将灯泡并联在电流表两端
B．将灯泡并联在电压表两端
C．将定值电阻并联在电流表两端
D．将定值电阻并联在电压表两端
（2）闭合开关前，应将滑动变阻器的滑片移动到 _____端（选填“A”或“B”）；
（3）记录的实验数据如下表：实验次
1 2 3 4 5 6
数
电阻R/Ω 5
电压U/V 0.5 1.0 1.5 2.0 2.5 3.0
电流I/A 0.10 0.20 0.30 0.40 0.50 0.60
在方格纸上画出电流I与电压U的关系图像；______
（4）分析图2得出的探究结论是：_____。
探究二、电压一定时，电流与电阻的关系
【提出问题】电压一定时，电流与电阻存在怎样的关系？
【猜想与假设】因为电阻对电流有阻碍作用，所以若电压一定，可能电阻越大，电流越 。

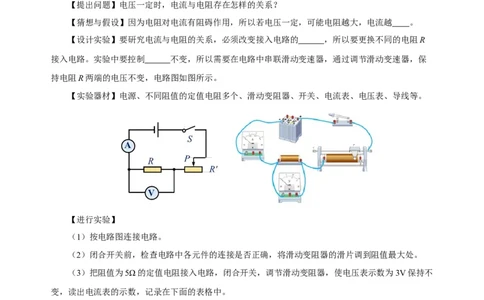

【设计实验】要研究电流与电阻的关系，必须改变接入电路的 ，所以要更换不同的电阻R
接入电路。实验中要控制 不变，所以需要在电路中串联滑动变速器，通过调节滑动变速器，保
持电阻R两端的电压不变，电路图如图所示。
【实验器材】电源、不同阻值的定值电阻多个、滑动变阻器、开关、电流表、电压表、导线等。
【进行实验】
（1）按电路图连接电路。
（2）闭合开关前，检查电路中各元件的连接是否正确，将滑动变阻器的滑片调到阻值最大处。
（3）把阻值为5Ω的定值电阻接入电路，闭合开关，调节滑动变阻器，使电压表示数为3V保持不
变，读出电流表的示数，记录在下面的表格中。
（4）把阻值为5Ω的定值电阻分别更换为10Ω、15Ω、25Ω的定值电阻，调节滑动变阻器，使电压
表示数保持3V不变，读出电流表的示数，记录在下面的表格中。电压U/V 2
【分析论证】
电阻R/Ω 5 10 15 25
（1）分析实验数据发现：电流与电阻有关，电流随电阻的增大而减小，且电流与电阻的乘积为一
电流I/A 0.15 0.22 0.30 0.38
定值，说明电流与电阻并且成 比。

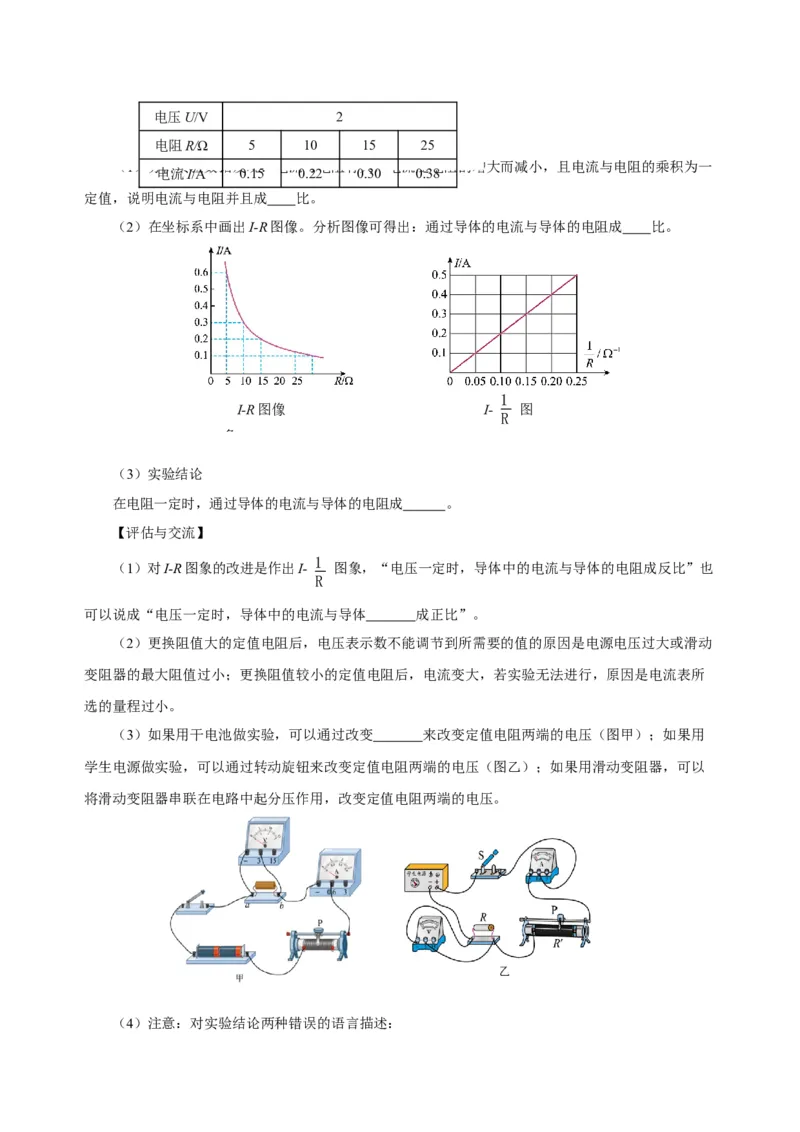

（2）在坐标系中画出I-R图像。分析图像可得出：通过导体的电流与导体的电阻成 比。
1
I-R图像 I- 图
R
象
（3）实验结论
在电阻一定时，通过导体的电流与导体的电阻成 。
【评估与交流】
1
（1）对I-R图象的改进是作出I- 图象，“电压一定时，导体中的电流与导体的电阻成反比”也
R
可以说成“电压一定时，导体中的电流与导体 成正比”。
（2）更换阻值大的定值电阻后，电压表示数不能调节到所需要的值的原因是电源电压过大或滑动
变阻器的最大阻值过小；更换阻值较小的定值电阻后，电流变大，若实验无法进行，原因是电流表所
选的量程过小。
（3）如果用干电池做实验，可以通过改变 来改变定值电阻两端的电压（图甲）；如果用
学生电源做实验，可以通过转动旋钮来改变定值电阻两端的电压（图乙）；如果用滑动变阻器，可以
将滑动变阻器串联在电路中起分压作用，改变定值电阻两端的电压。
（4）注意：对实验结论两种错误的语言描述：①“导体中的电流跟导体的电阻成反比”。 ——漏掉了结论的前提条件（在电压一定时）。
②“电压一定时，导体的电阻与导体中的电流成反比”。——弄错了结论的因果关系（因为电阻
是导体本身的性质，跟电压和电流都没关系）。

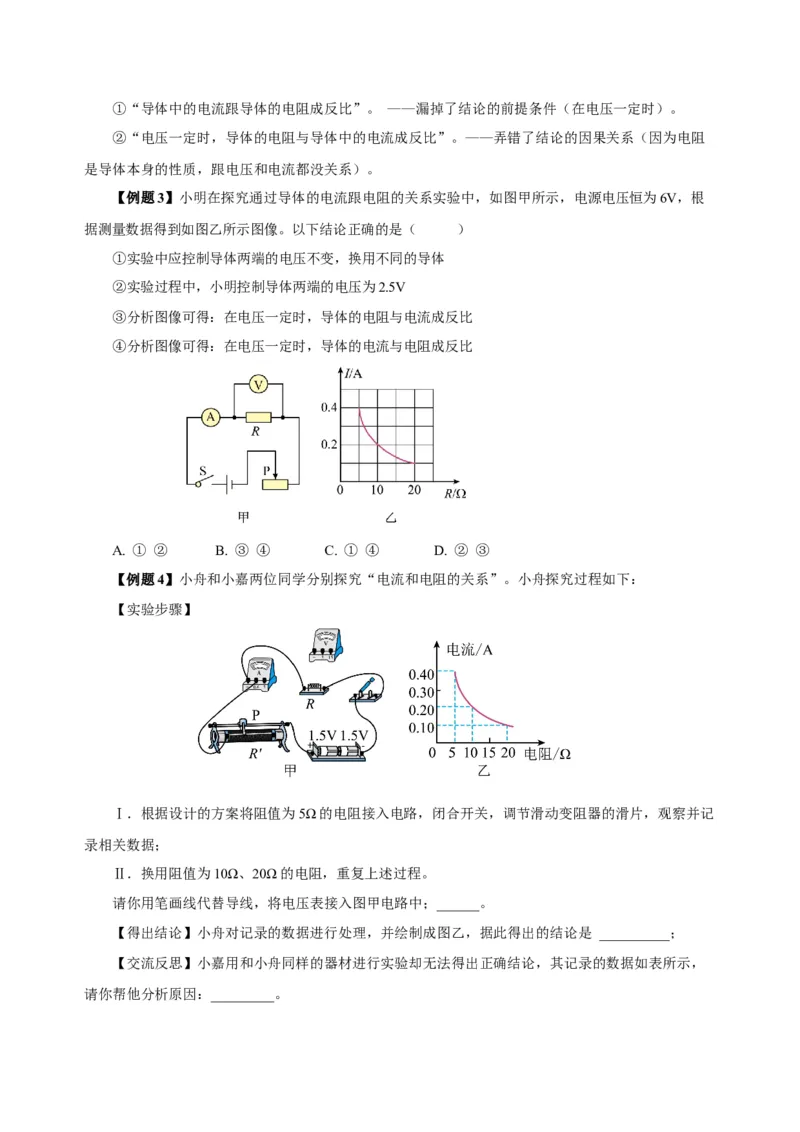

【例题3】小明在探究通过导体的电流跟电阻的关系实验中，如图甲所示，电源电压恒为6V，根
据测量数据得到如图乙所示图像。以下结论正确的是（ ）
①实验中应控制导体两端的电压不变，换用不同的导体
②实验过程中，小明控制导体两端的电压为2.5V
③分析图像可得：在电压一定时，导体的电阻与电流成反比
④分析图像可得：在电压一定时，导体的电流与电阻成反比
A. ① ② B. ③ ④ C. ① ④ D. ② ③
【例题4】小舟和小嘉两位同学分别探究“电流和电阻的关系”。小舟探究过程如下：
【实验步骤】
Ⅰ．根据设计的方案将阻值为5Ω的电阻接入电路，闭合开关，调节滑动变阻器的滑片，观察并记
录相关数据；
Ⅱ．换用阻值为10Ω、20Ω的电阻，重复上述过程。
请你用笔画线代替导线，将电压表接入图甲电路中；______。
【得出结论】小舟对记录的数据进行处理，并绘制成图乙，据此得出的结论是 __________；
【交流反思】小嘉用和小舟同样的器材进行实验却无法得出正确结论，其记录的数据如表所示，
请你帮他分析原因：_________。次数 电阻/Ω 电流/A
1 5 0.30
2 10 0.20
3 20 0.12
【精讲点拨】
1. 导体中的电流与导体两端的电压成正比，其前提条件是电阻一定；不能反过来说电压跟电流成
正比，因为电压是电源提供的，它的大小与导体中通过的电流无关。
2. 导体中的电流与导体的电阻成反比，其前提条件是电压一定；不能反过来说电阻跟电流成反比，
因为电阻是导体本身的一种性质，它的大小由导体本身来决定，与导体中通过的电流无关。
【归纳整理】
第1节 电流与电压和电阻的关系
【课堂练习】
1. 在“探究电流与电压的关系”实验中，用定值电阻进行实验，得出了电流与电压的关系
（ ）
A B C D
2．在“探究电流与电阻的关系”的实验中如图，下列说法正确的是（ ）A．导体中的电流与导体的电阻成正比
B．实验中应控制电阻两端电压不变
C．记录多组数据是为了求平均值，减小误差
D．实验只需用到一个10Ω的电阻
3. 小刚用图所示电路探究“通过导体的电流跟电阻的关系”。实验过程中，当把电阻R由5Ω更
换为10Ω后，为了探究上述问题，他应采取的操作是（ ）
A．保持变阻器滑片不动 B．将变阻器滑片适当向左移动
C．将变阻器滑片适当向右移动 D．适当增加电池的节数
4．张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如
图所示的图像，根据图像，下列说法错误的是（ ）
A．通过导体a的电流与其两端的电压成正比
B．导体a的电阻大于导体b的电阻
C．当在导体b的两端加上1V的电压时，通过导体b的电流为0.1A
D．将a、b两导体串联后接到电压为3V的电源上时，a导体两端的电压小于3V5. 小华用图示电路探究“电流跟电阻的关系”，他按正确的操作方法进行了多次实验，记录了多
组数据，如果电源电压保持不变，对他的实验数据进行分析，下列物理量中发生改变的是（ ）
A．定值电阻两端的电压 B．滑动变阻器两端的电压
C．电压表与电流表示数之比 D．定值电阻与滑动变阻器两端电压之比
6. 在“探究通过导体的电流与电阻的关系”实验中：
（1）小明连接的电路如图甲所示，请用笔画线代替导线把电路连接完整______；
（2）根据表格中记录的三组数据，发现电阻越大则电流越小，要判断电流与电阻是否成反比，在
不画坐标图像的前提下，应该如何对数据进行处理：______。
实验序号 R/Ω I/A
7．为了做“探究电流与电压的关系”的实验，小明使用电压恒为3V的电源、开关、导线若干、
① 5 0.40
定值电阻R、电流表，电压表和滑动变阻器连接了图甲所示的电路：
1
② 10 0.20
（1）闭合开关后，小明调节滑片使电压表示数为0.5V，记录电流表读数，再将滑片向着靠近
③ 20 0.10
_____端的方向移动，使电压表示数为1.0V，继续记录电流表读数；（选填“A”或“B”）
（2）完成实验并整理器材后，小明将所得数据描点连线画出如图乙所示的R 的I﹣U图像，并根
1
据图像得出结论：_______；
（3）为了得到更具有普遍性的结论，小白利用小明的实验器材，仅将R 更换为不同阻值的定值电
1阻R，重新连接电路并进行相同操作，画出的I-U图像却如图丙所示，小明帮助小白进行分析，确认
2
是电路连接错误，该错误为：_____________；
（4）小明还认为，即使不重新进行实验，利用小白的现有数据，也能画出R 的I-U图像。请你在
2
图乙中画出R 的I-U图，并通过图像分析，R_____R（选填“＞”、“＜”或“＝”）。
2 2 1
8. 小桃在做“探究电流与电阻的关系”实验时，连接实物电路如图，电源电压为3V。
（1）连接实物电路前，开关应_________；电路接通前，滑动变阻器的滑片P应置于滑动变阻器
的______端(填“A”或“B”)；电路中滑动变阻器起到了保护电路元件安全和_______的作用；
（2）闭合开关后无论怎样移动滑动受用器的滑片P，发现电流表示数几乎为零，电压表示数约为
3V，小桃猜想这可能是由电路中的元件________(填元件的字母代号)发生________故障引起的；
（3）故障排除后，小桃得到的实验数据如表所示，这些数据中有一组是明显错误的，跟其他数据
的规律完全不同，可能是读取这组数据时粗心所引起的。分析时需要把它清除。错误数据是第_______
组；（填数据序号）
数据序号 1 2 3 4 5 6
电流I/A 0.40 0.19 0.13 0.14 0.08 0.07
电阻R/Ω 5 10 15 20 25 30
（4）剔除错误数据后，小桃得到的结论是：电压一定时，导体中的电流与导体的电阻成________
比；
（5）小桃和其他组的小田交流时发现，两细同学收集数据的方案不同：
小桃的方案：收集电压为3V时，电流与电阻的关系的几组数据，比较电流与电阻的关系了；
小田的方案：收集电压分别为1V、2V、3V的三个小组电流与电阻的关系的多组数据，比较电流
与电阻的关系；
你认为_____________的方案更合理。
【课后反思】
本节课学习中，你有哪些收获，还有哪些问题？
