17.1 电流与电压和电阻的关系同步练习物理人教版九年级全一册
一、单选题
1．关于电流跟电压和电阻的关系，下列说法正确的是（ ）
A．导体的电阻越大，通过导体的电流越小
B．导体的电阻越大，通过导体的电流越大
C．导体两端的电压越大，导体的电阻越大，通过导体的电流也越大
D．在导体两端的电压一定的情况下，导体的电阻越小，通过导体的电流越大

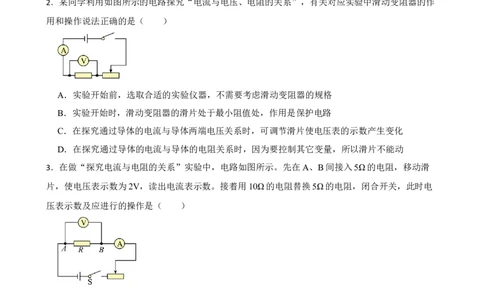

2．某同学利用如图所示的电路探究“电流与电压、电阻的关系”，有关对应实验中滑动变阻器的作
用和操作说法正确的是（ ）
A．实验开始前，选取合适的实验仪器，不需要考虑滑动变阻器的规格
B．实验开始时，滑动变阻器的滑片处于最小阻值处，作用是保护电路
C．在探究通过导体的电流与导体两端电压关系时，可调节滑片使电压表的示数产生变化
D．在探究通过导体的电流与导体的电阻关系时，因为要控制其它变量，所以滑片不能动
3．在做“探究电流与电阻的关系”实验中，电路如图所示。先在A、B间接入5Ω的电阻，移动滑
片，使电压表示数为2V，读出电流表示数。接着用10Ω的电阻替换5Ω的电阻，闭合开关，此时电
压表示数及应进行的操作是（ ）
A．大于2V，应将滑片P向左滑 B．大于2V，应将滑片P向右滑
C．小于2V，应将滑片P向左滑 D．小于2V，应将滑片P向右滑
4．在“探究电流与电阻的关系”实验中，小红根据正确的测量数据绘制出电流与电阻（I—R）的图
像，如下图所示，其中正确的是（ ）A． B．
C． D．

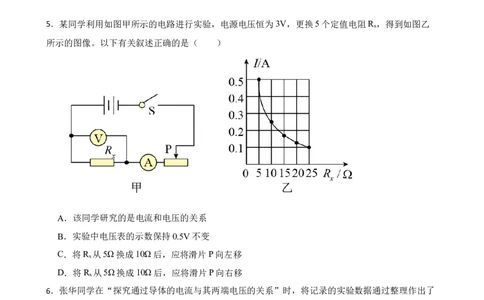

5．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R，得到如图乙
x
所示的图像。以下有关叙述正确的是（ ）
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5V不变
C．将R 从5Ω换成10Ω后，应将滑片P向左移
x
D．将R 从5Ω换成10Ω后，应将滑片P向右移
x
6．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了
如图所示的图象，根据图象，下列说法不正确的是（ ）
A．当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 AB．将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 A
C．通过导体甲的电流与其两端的电压成正比
D．导体甲的电阻大于导体乙的电阻
7．如图所示是研究电流与电压、电阻的关系的电路图，实验分“保持电阻不变”和“保持电压不
变”两步进行。在“保持电阻不变”这一步实验时应 （ ）
A．保持R 滑片的位置不动
2
B．保持R 两端的电压不变
2
C．保持R 不变，调节R 滑片到不同的适当位置
1 2
D．保持电路中电流不变

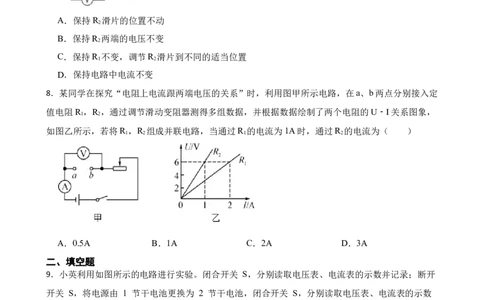

8．某同学在探究“电阻上电流跟两端电压的关系”时，利用图甲所示电路，在a、b两点分别接入定
值电阻R，R，通过调节滑动变阻器测得多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，
1 2
如图乙所示，若将R，R 组成并联电路，当通过R 的电流为1A时，通过R 的电流为（ ）
1 2 1 2
A．0.5A B．1A C．2A D．3A
二、填空题
9．小英利用如图所示的电路进行实验。闭合开关 S，分别读取电压表、电流表的示数并记录；断开
开关 S，将电源由 1 节干电池更换为 2 节干电池，闭合开关 S，分别读取电压表、电流表的示数
并记录，发现电流表的示数变大。小英探究的科学问题是
。10．首先得出通过某导体的电流与该导体两端电压的关系的是科学家 ，实验中，为了得出
电流与电压的定量关系，应该先改变 多次实验（选填“电流”或“电压”），然后还需要
改变 多次实验来归纳普遍结论。该实验用到了 的科学方法。
11．在“探究电流与电压的关系”实验中，某实验小组经过相互讨论，将实验方案由甲图改为乙图，
这样改进的好处是 。
12．探究“电流与电压、电阻关系”的实验时，小红和小东设计了甲、乙二种方案（如图）来探究
“电流与电压的关系”．你认为图甲和图乙两种方案中可行的是 ，理由是：
．
三、实验探究题
13．某小组在探究“通过导体的电流与电压关系”实验的电路图如图所示。
（1）用笔画线代替导线将图中实物图连接完整。（要求：滑片往右移动时，电流表示数变小）；
（2）接线时，先要把开关 ，滑动变阻器的滑片移至阻值最 （选填“大”或
“小”）的位置；
（3）实验开始前滑动变阻器的作用是： ；在探究“通过导体的电流与电压关系”
实验时，移动滑动变阻器滑片，此时滑动变阻器的作用是使定值电阻两端的 成倍改变；
（4）探究“通过导体的电流与电压关系”时，得到实验数据记录表如表：实验次数 1 2 3 4 5
电流/A 0.1 0.2 0.3 0.4 2.5
电压/V 0.5 1 1.5 2 2.5
实验完成后，小明发现有一组读数错误，错误数据是实验次数中的第 次；
（5）实验数据改正后，根据表格数据可得出实验结论：
。
14．如图甲是小琪实验小组在探究“电流与电阻的关系”时的电路图，电源电压恒定不变。电压表（量
程为0~3V）、电流表（量程为0~0.6A）无损坏，阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻各一
个。
（1）请根据图甲，用笔画线代替导线连接完成图乙的实物图；( )
（2）连接好电路，闭合开关后，电压表指针迅速偏转到最右端，电流表无示数，其原因可能是
___________；
（3）排除故障后，小琪进行了5次实验。在老师的引导下，他们将5次实验数据描绘在图丙中。观察图
像可以得出实验结论：当电压一定时，___________；
（4）图丙中阴影部分的面积表示的物理量是 ___________；
（5）实验过程中，当每次更换电阻后，都要移动滑动变阻器的滑片，此时眼睛应注意观察 ___________
（填字母）；
A．滑动变阻器的滑片
B．电压表
C．电流表
（6）实验后，小琪想知道滑动变阻器的最大阻值，考虑到电压表的量程较小，小琪在电路中接入25Ω的
定值电阻并去掉电压表来进行如下的测量：
①闭合开关，将滑片移到最左端，读出电流表的示数记作I；
1
②闭合开关，___________，读出电流表的示数记作I；
2
③滑动变阻器的最大阻值的表达式R'=___________。
