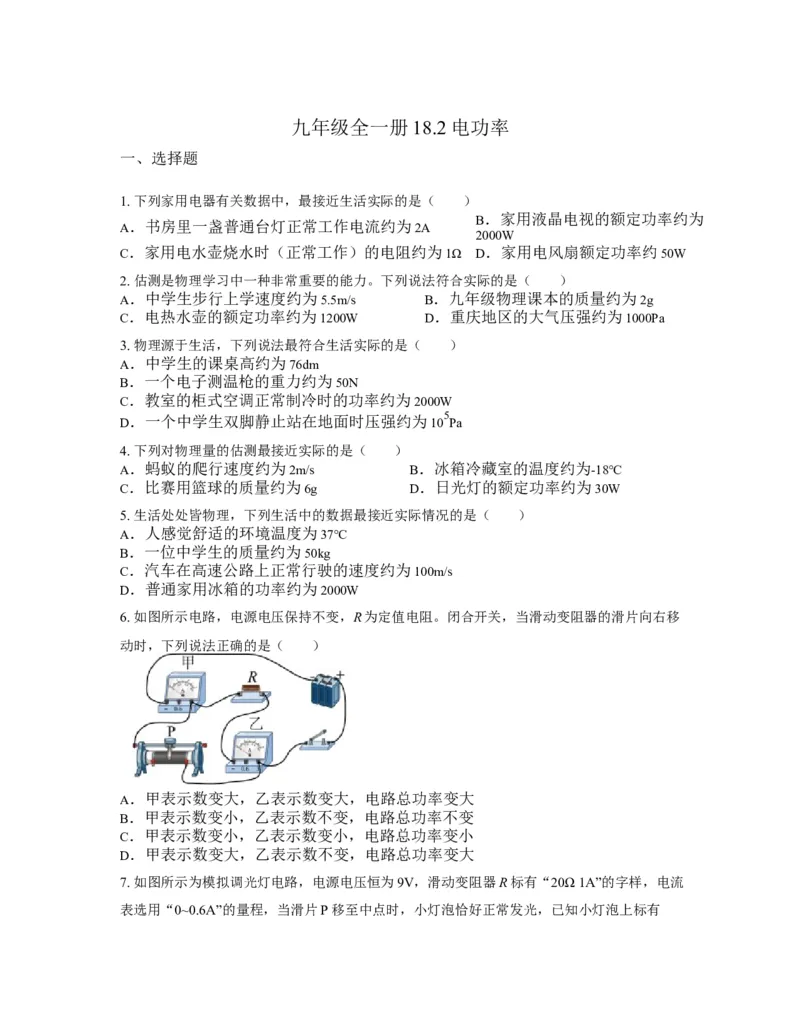

九年级全一册18.2电功率
一、选择题
1. 下列家用电器有关数据中，最接近生活实际的是（ ）
B．家用液晶电视的额定功率约为
A．书房里一盏普通台灯正常工作电流约为2A
2000W
C．家用电水壶烧水时（正常工作）的电阻约为1Ω D．家用电风扇额定功率约50W

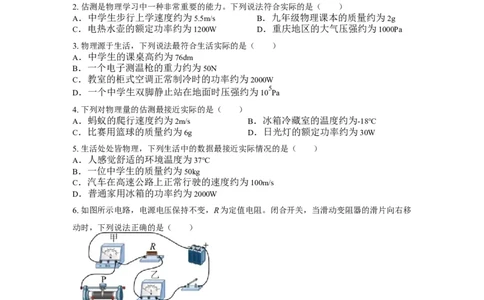

2. 估测是物理学习中一种非常重要的能力。下列说法符合实际的是（ ）
A．中学生步行上学速度约为5.5m/s B．九年级物理课本的质量约为2g
C．电热水壶的额定功率约为1200W D．重庆地区的大气压强约为1000Pa
3. 物理源于生活，下列说法最符合生活实际的是（ ）
A．中学生的课桌高约为76dm
B．一个电子测温枪的重力约为50N
C．教室的柜式空调正常制冷时的功率约为2000W
D．一个中学生双脚静止站在地面时压强约为10 5 Pa
4. 下列对物理量的估测最接近实际的是（ ）
A．蚂蚁的爬行速度约为2m/s B．冰箱冷藏室的温度约为-18℃
C．比赛用篮球的质量约为6g D．日光灯的额定功率约为30W
5. 生活处处皆物理，下列生活中的数据最接近实际情况的是（ ）
A．人感觉舒适的环境温度为37℃
B．一位中学生的质量约为50kg
C．汽车在高速公路上正常行驶的速度约为100m/s
D．普通家用冰箱的功率约为2000W
6. 如图所示电路，电源电压保持不变，R为定值电阻。闭合开关，当滑动变阻器的滑片向右移
动时，下列说法正确的是（ ）
A．甲表示数变大，乙表示数变大，电路总功率变大
B．甲表示数变小，乙表示数不变，电路总功率不变
C．甲表示数变小，乙表示数变小，电路总功率变小
D．甲表示数变大，乙表示数不变，电路总功率变大

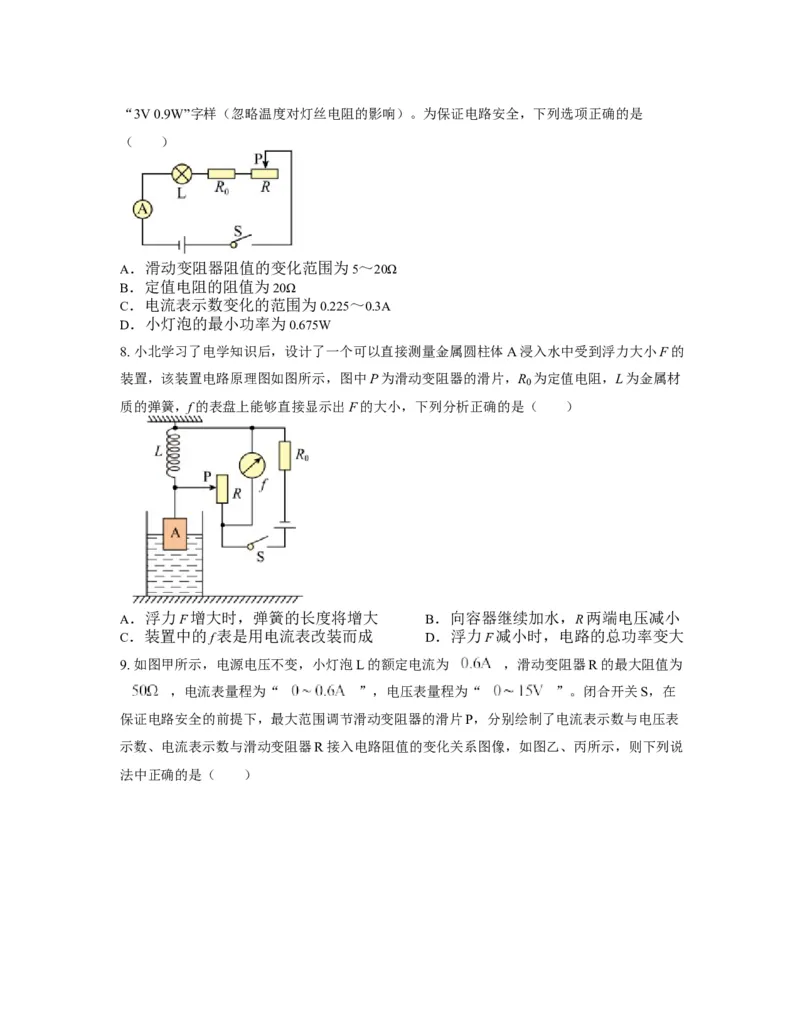

7. 如图所示为模拟调光灯电路，电源电压恒为9V，滑动变阻器R标有“20Ω 1A”的字样，电流
表选用“0~0.6A”的量程，当滑片P移至中点时，小灯泡恰好正常发光，已知小灯泡上标有“3V 0.9W”字样（忽略温度对灯丝电阻的影响）。为保证电路安全，下列选项正确的是
（ ）
A．滑动变阻器阻值的变化范围为5～20Ω
B．定值电阻的阻值为20Ω
C．电流表示数变化的范围为0.225～0.3A
D．小灯泡的最小功率为0.675W

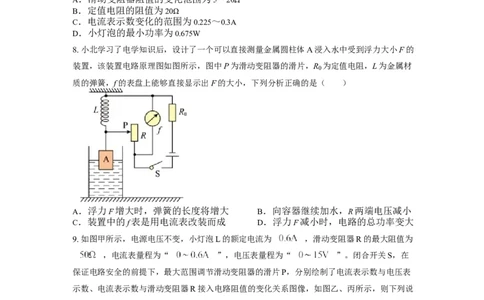

8. 小北学习了电学知识后，设计了一个可以直接测量金属圆柱体A浸入水中受到浮力大小F的
装置，该装置电路原理图如图所示，图中P为滑动变阻器的滑片，R 为定值电阻，L为金属材
0
质的弹簧，f的表盘上能够直接显示出F的大小，下列分析正确的是（ ）
A．浮力F增大时，弹簧的长度将增大 B．向容器继续加水，R两端电压减小
C．装置中的f表是用电流表改装而成 D．浮力F减小时，电路的总功率变大

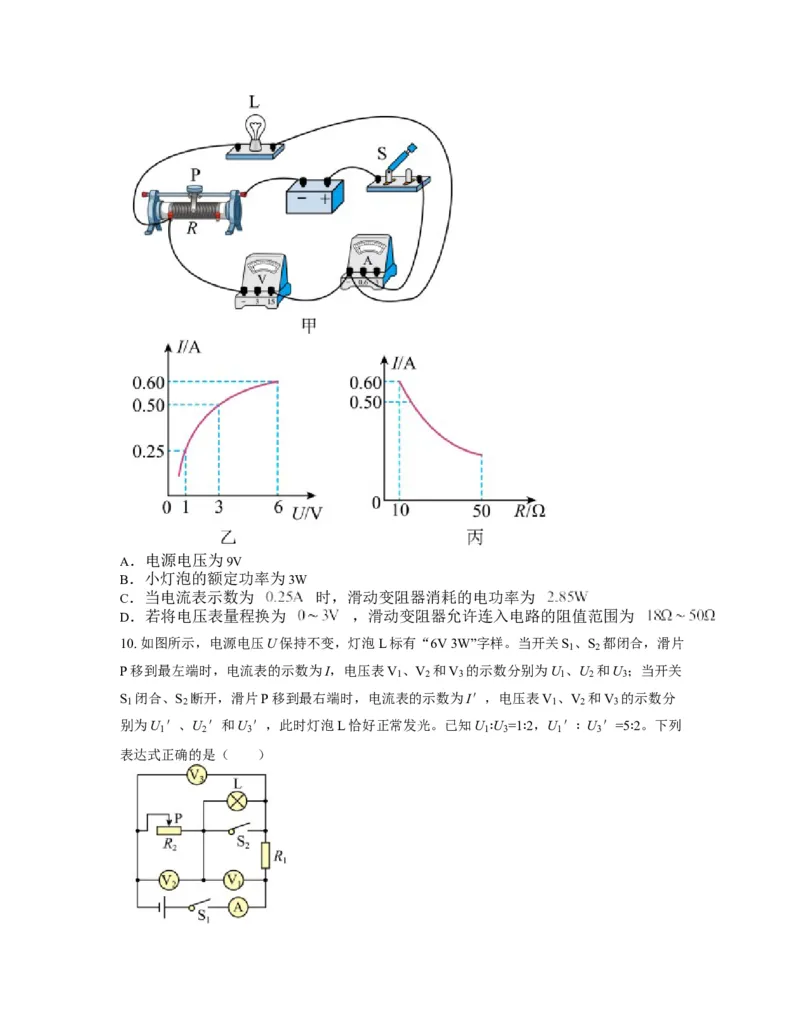

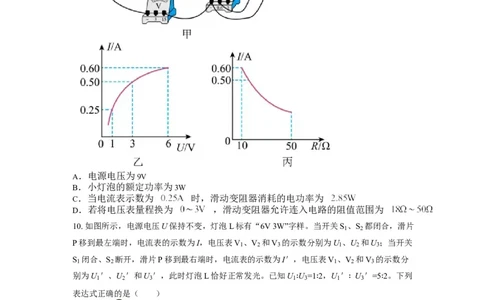

9. 如图甲所示，电源电压不变，小灯泡L的额定电流为 ，滑动变阻器R的最大阻值为
，电流表量程为“ ”，电压表量程为“ ”。闭合开关S，在
保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表
示数、电流表示数与滑动变阻器R接入电路阻值的变化关系图像，如图乙、丙所示，则下列说
法中正确的是（ ）A．电源电压为9V
B．小灯泡的额定功率为3W
C．当电流表示数为 时，滑动变阻器消耗的电功率为
D．若将电压表量程换为 ，滑动变阻器允许连入电路的阻值范围为
10. 如图所示，电源电压U保持不变，灯泡L标有“6V 3W”字样。当开关S 、S 都闭合，滑片
1 2
P移到最左端时，电流表的示数为I，电压表V 、V 和V 的示数分别为U 、U 和U ；当开关
1 2 3 1 2 3
S 闭合、S 断开，滑片P移到最右端时，电流表的示数为I＇，电压表V 、V 和V 的示数分
1 2 1 2 3
别为U ＇、U ＇和U ＇，此时灯泡L恰好正常发光。已知U U =1 2，U ＇ U ＇=5 2。下列
1 2 3 1 3 1 3
表达式正确的是（ ） ∶ ∶ ∶ ∶A．II＇=23 B．U1U1 ＇=31
C．U
∶
U1ˊ=2
∶
1 D．U3∶ U3 ＇=5
∶
3
二、填∶ 空题∶ ∶ ∶

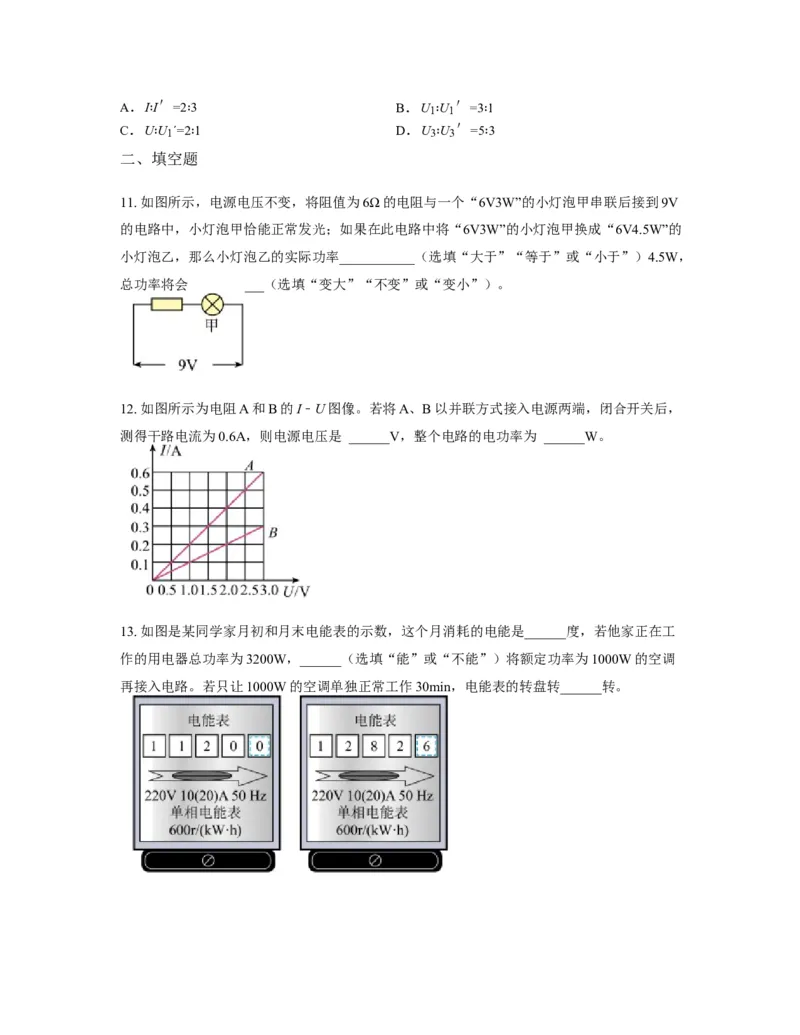

11. 如图所示，电源电压不变，将阻值为6Ω的电阻与一个“6V3W”的小灯泡甲串联后接到9V
的电路中，小灯泡甲恰能正常发光；如果在此电路中将“6V3W”的小灯泡甲换成“6V4.5W”的
小灯泡乙，那么小灯泡乙的实际功率___________（选填“大于”“等于”或“小于”）4.5W，
总功率将会___________（选填“变大”“不变”或“变小”）。

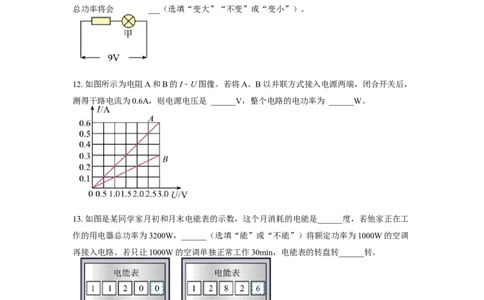

12. 如图所示为电阻A和B的I﹣U图像。若将A、B以并联方式接入电源两端，闭合开关后，
测得干路电流为0.6A，则电源电压是 ______V，整个电路的电功率为 ______W。
13. 如图是某同学家月初和月末电能表的示数，这个月消耗的电能是______度，若他家正在工
作的用电器总功率为3200W，______（选填“能”或“不能”）将额定功率为1000W的空调

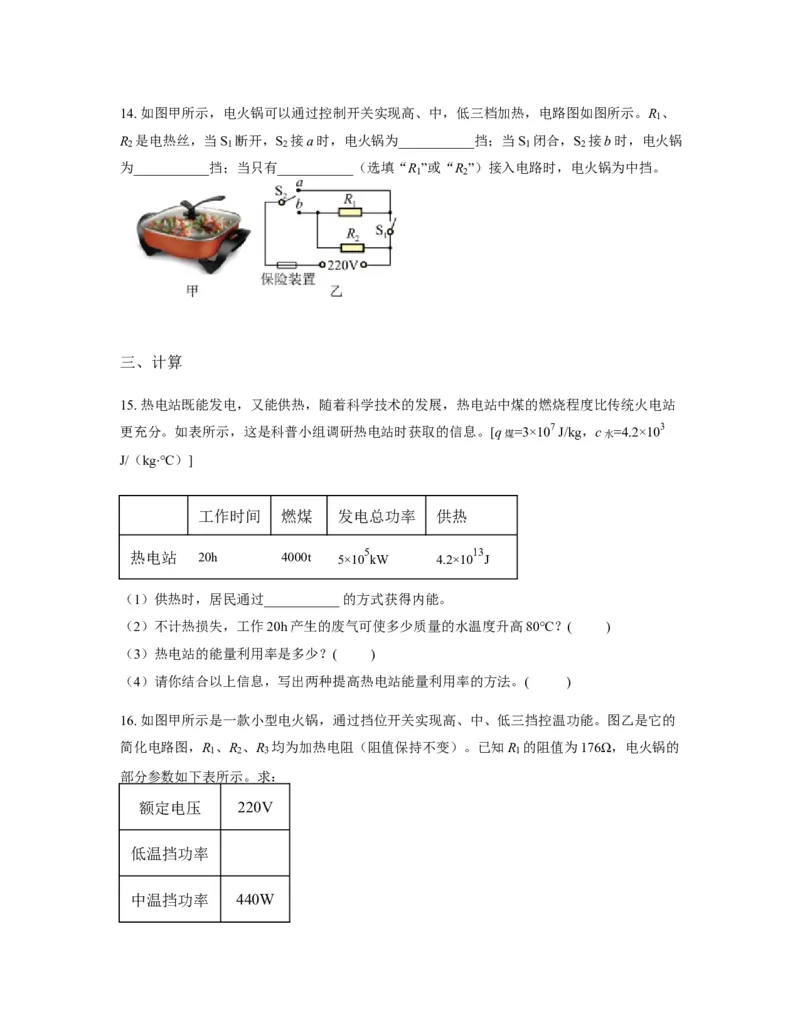

再接入电路。若只让1000W的空调单独正常工作30min，电能表的转盘转______转。14. 如图甲所示，电火锅可以通过控制开关实现高、中，低三档加热，电路图如图所示。R 、
1
R 是电热丝，当S 断开，S 接a时，电火锅为___________挡；当S 闭合，S 接b时，电火锅
2 1 2 1 2
为___________挡；当只有___________（选填“R ”或“R ”）接入电路时，电火锅为中挡。
1 2
三、计算
15. 热电站既能发电，又能供热，随着科学技术的发展，热电站中煤的燃烧程度比传统火电站
更充分。如表所示，这是科普小组调研热电站时获取的信息。[q煤=3×107 J/kg，c水=4.2×103
J/（kg℃）]
⋅
工作时间 燃煤 发电总功率 供热
热电站 20h 4000t 5×10 5 kW 4.2×10 13 J
（1）供热时，居民通过___________ 的方式获得内能。
（2）不计热损失，工作20h产生的废气可使多少质量的水温度升高80℃？( )
（3）热电站的能量利用率是多少？( )
（4）请你结合以上信息，写出两种提高热电站能量利用率的方法。( )

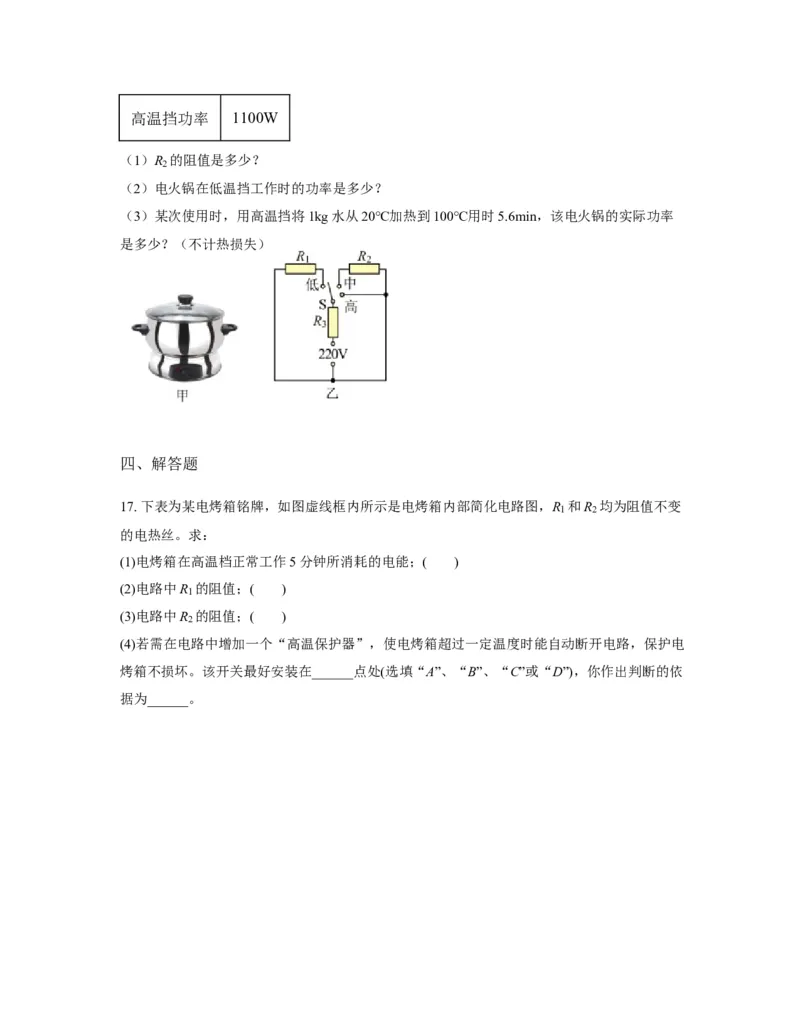

16. 如图甲所示是一款小型电火锅，通过挡位开关实现高、中、低三挡控温功能。图乙是它的
简化电路图，R 、R 、R 均为加热电阻（阻值保持不变）。已知R 的阻值为176Ω，电火锅的
1 2 3 1
部分参数如下表所示。求：
额定电压 220V
低温挡功率
中温挡功率 440W高温挡功率 1100W
（1）R 的阻值是多少？
2
（2）电火锅在低温挡工作时的功率是多少？
（3）某次使用时，用高温挡将1kg水从20℃加热到100℃用时5.6min，该电火锅的实际功率
是多少？（不计热损失）
四、解答题

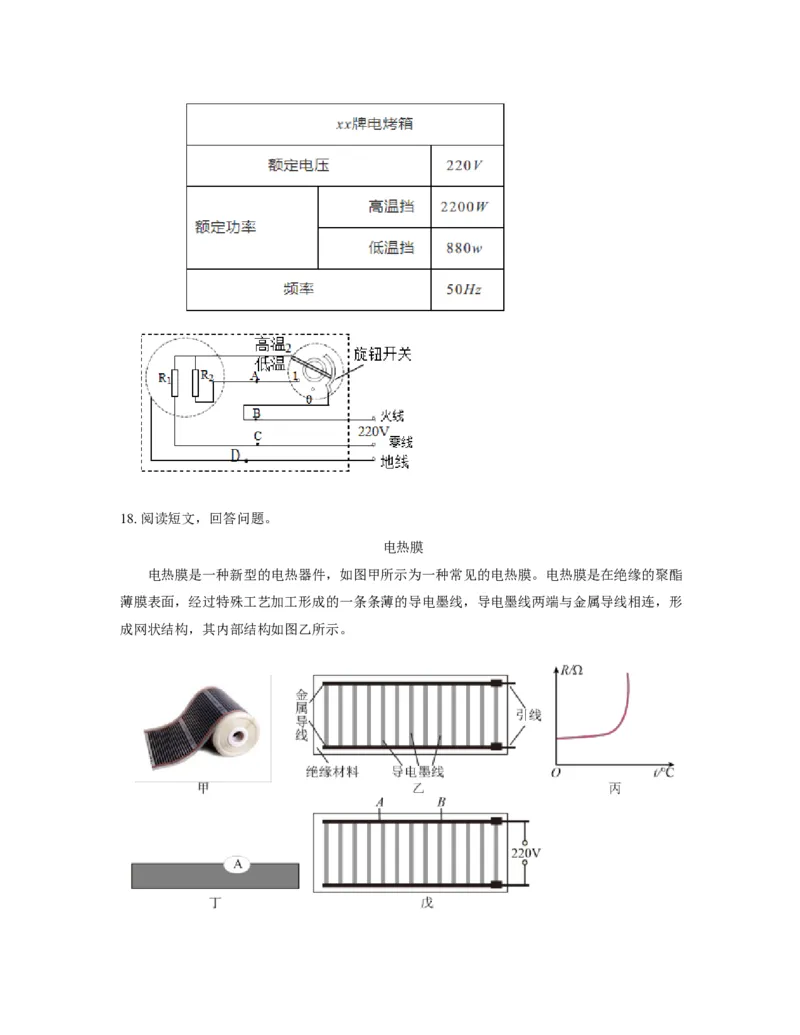

17. 下表为某电烤箱铭牌，如图虚线框内所示是电烤箱内部简化电路图，R 和R 均为阻值不变
1 2
的电热丝。求：
(1)电烤箱在高温档正常工作5分钟所消耗的电能；( )
(2)电路中R 的阻值；( )
1
(3)电路中R 的阻值；( )
2
(4)若需在电路中增加一个“高温保护器”，使电烤箱超过一定温度时能自动断开电路，保护电
烤箱不损坏。该开关最好安装在______点处(选填“A”、“B”、“C”或“D”)，你作出判断的依
据为______。18. 阅读短文，回答问题。
电热膜
电热膜是一种新型的电热器件，如图甲所示为一种常见的电热膜。电热膜是在绝缘的聚酯
薄膜表面，经过特殊工艺加工形成的一条条薄的导电墨线，导电墨线两端与金属导线相连，形

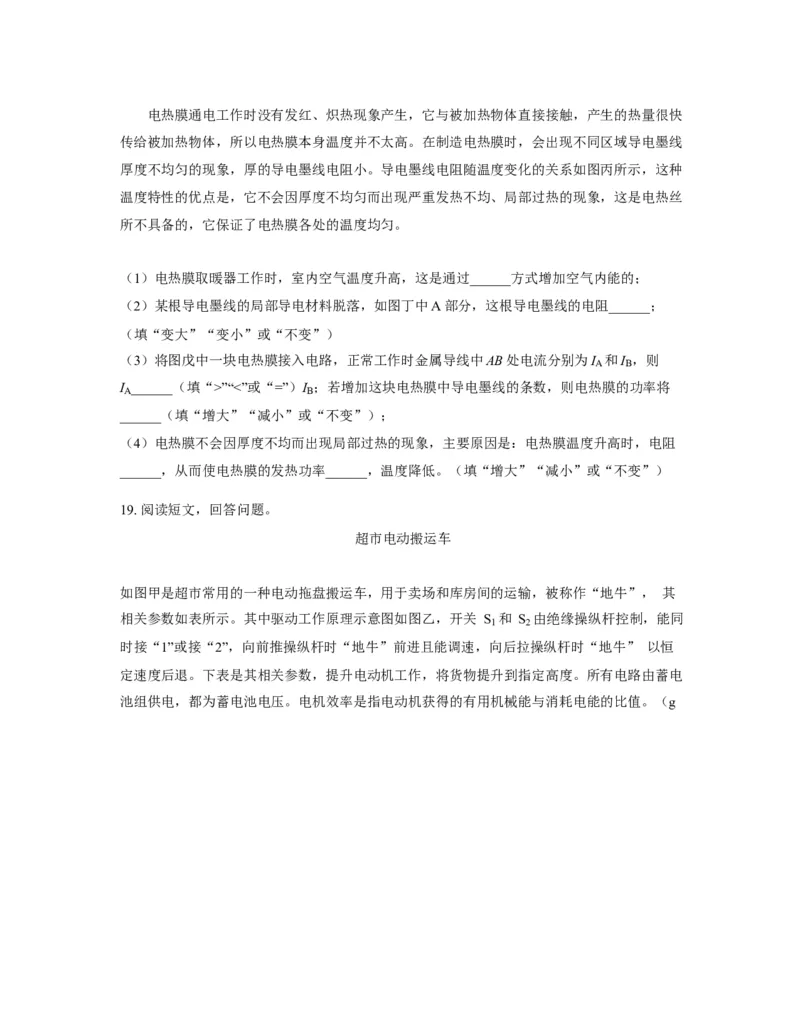

成网状结构，其内部结构如图乙所示。电热膜通电工作时没有发红、炽热现象产生，它与被加热物体直接接触，产生的热量很快
传给被加热物体，所以电热膜本身温度并不太高。在制造电热膜时，会出现不同区域导电墨线
厚度不均匀的现象，厚的导电墨线电阻小。导电墨线电阻随温度变化的关系如图丙所示，这种
温度特性的优点是，它不会因厚度不均匀而出现严重发热不均、局部过热的现象，这是电热丝
所不具备的，它保证了电热膜各处的温度均匀。
（1）电热膜取暖器工作时，室内空气温度升高，这是通过______方式增加空气内能的；
（2）某根导电墨线的局部导电材料脱落，如图丁中A部分，这根导电墨线的电阻______；
（填“变大”“变小”或“不变”）
（3）将图戊中一块电热膜接入电路，正常工作时金属导线中AB处电流分别为I 和I ，则
A B
I ______（填“>”“<”或“=”）I ；若增加这块电热膜中导电墨线的条数，则电热膜的功率将
A B
______（填“增大”“减小”或“不变”）；
（4）电热膜不会因厚度不均而出现局部过热的现象，主要原因是：电热膜温度升高时，电阻
______，从而使电热膜的发热功率______，温度降低。（填“增大”“减小”或“不变”）
19. 阅读短文，回答问题。
超市电动搬运车

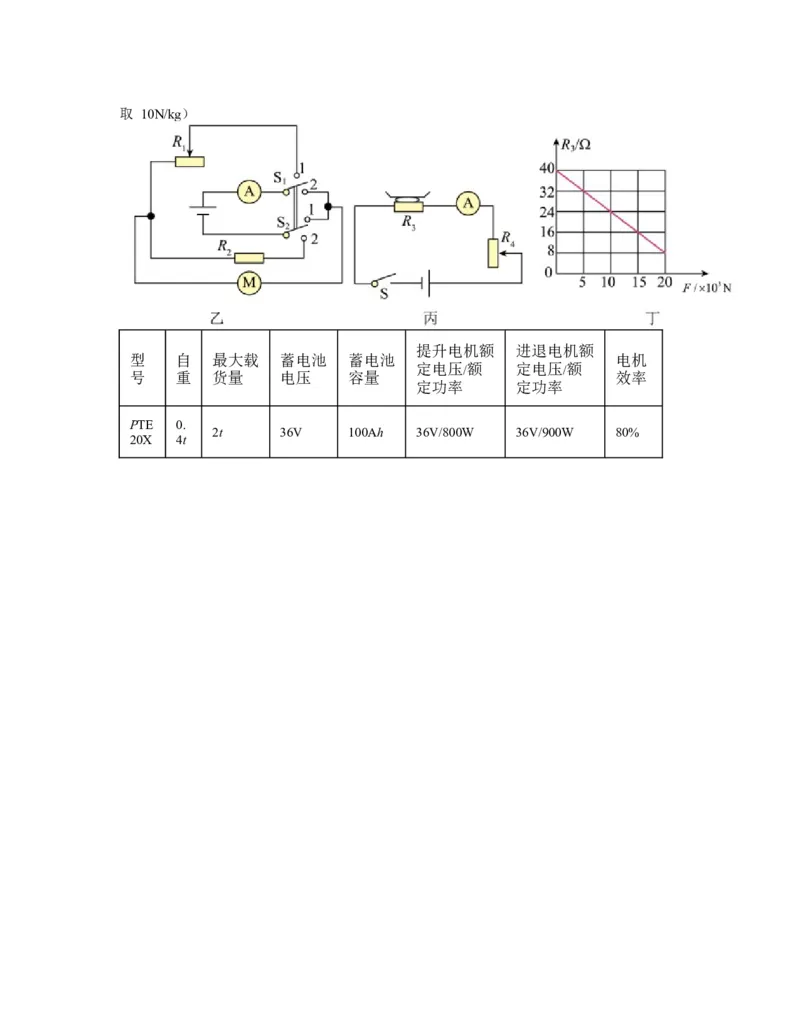

如图甲是超市常用的一种电动拖盘搬运车，用于卖场和库房间的运输，被称作“地牛”， 其
相关参数如表所示。其中驱动工作原理示意图如图乙，开关 S 和 S 由绝缘操纵杆控制，能同
1 2
时接“1”或接“2”，向前推操纵杆时“地牛”前进且能调速，向后拉操纵杆时“地牛” 以恒
定速度后退。下表是其相关参数，提升电动机工作，将货物提升到指定高度。所有电路由蓄电
池组供电，都为蓄电池电压。电机效率是指电动机获得的有用机械能与消耗电能的比值。（g取 10N/kg）
提升电机额 进退电机额
型 自 最大载 蓄电池 蓄电池 电机
定电压/额 定电压/额
号 重 货量 电压 容量 效率
定功率 定功率
PTE 0.
2t 36V 100Ah 36V/800W 36V/900W 80%
20X 4t
