第4节 电流的测量（导学案）
【学习目标】
1. 认识电流的大小，知道电流的单位、符号，关心生活中有关用电器工作的电流值。
2. 知道电流表的用途、符号，知道正确使用电流表的规则，并会将电流表正确接入电路，画出相
应的电路图。
3. 能认识电流表的量程，正确读出电流表的示数。
【学习重点】
1. 在画电路图和连接实物电路中正确接入电流表；
2. 会正确读出电流表的示数。
【学习难点】
把电流表正确地连入电路。

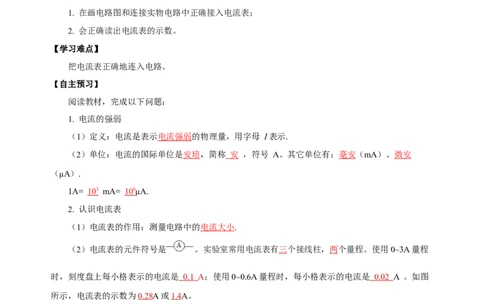

【自主预习】
阅读教材，完成以下问题：
1. 电流的强弱
（1）定义：电流是表示电流强弱的物理量，用字母 I表示.
（2）单位：电流的国际单位是安培，简称 安 ，符号 A。其它单位有：毫安（mA）、微安
（μA）.
1A= 10 3 mA= 10 6 μA.
2. 认识电流表
（1）电流表的作用：测量电路中的电流大小.
（2）电流表的元件符号是 。实验室常用电流表有三个接线柱，两个量程。使用0~3A量程
时，刻度盘上每小格表示的电流是 0.1 A；使用0~0.6A量程时，每小格表示的电流是 0.02 A 。如图
所示，电流表的示数为 0 .28 A或 1 .4 A。
3. 电流表的使用规则
（1）使用前，应检查指针是否对准零刻度线 ，如有偏差，需先校零；
（2）必须将电流表和被测用电器串联。（3）必须让电流从 红色（ 或标识“ +” 号 ） 接线柱流进，从 黑色（或标识“ -” 号） 接线柱流出。
（3）必须正确选择电流表的量程。被测电流不要超过电流表的量程；在预先不能估计被测电流大
小的情况下，应选用最大的量程，并用试触法判断被测电流的大小，然后根据情况选用合适的量程.
（5）不允许把电流表直接连到电源的两极！否则，电流表将被损坏。
【合作探究】
探究一、电流的强弱

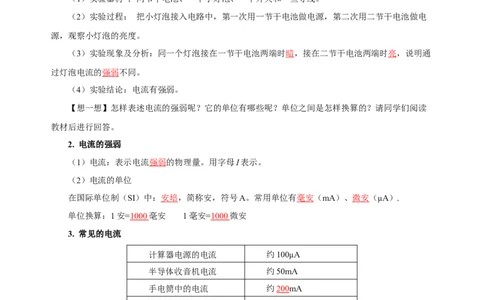

1. 实验探究：电流的强弱
（1）实验器材 ：两节干电池、一个小灯泡、一个开关和一些导线。
（2）实验过程： 把小灯泡接入电路中，第一次用一节干电池做电源，第二次用二节干电池做电
源，观察小灯泡的亮度。
（3）实验现象及分析：同一个灯泡接在一节干电池两端时暗，接在二节干电池两端时亮，说明通
过灯泡电流的强弱不同。
（4）实验结论：电流有强弱。
【想一想】怎样表述电流的强弱呢？它的单位有哪些呢？单位之间是怎样换算的？请同学们阅读
教材后进行回答。
2. 电流的强弱
（1）电流：表示电流强弱的物理量。用字母I表示。
（2）电流的单位
在国际单位制（SI）中：安培，简称安，符号A。常用单位有毫安（mA）、微安（μA）.
单位换算：1安=1000 毫安 1毫安=1000 微安
3. 常见的电流
计算器电源的电流 约100μA
半导体收音机电流 约50mA
手电筒中的电流 约200mA
家庭节能灯电流 约100mA
家用电冰箱电流 约1A
家用空调电流 约5A
雷电电流 约2×105A
【例题1】下列对常见的家用电器正常工作时所通过的电流大小的估测合理的是（ ）
A．计算器中电源的电流约100mA
B．家用空调器的电流约5AC．家用电冰箱的电流约10A
D．手电筒中的电流约1A
【答案】B
。
【解析】A．计算器中电源的电流约100μA=0.1mA故A不符合题意；
B．家用空调器的功率约为1000W，电流约接近5A，故B符合题意；
C．家用电冰箱的电流比空调的电流小，约1A；故C不符合题意；
D．手电筒中的电流较小，约200mA=0.2A；故D不符合题意。
探究二、电流的测量

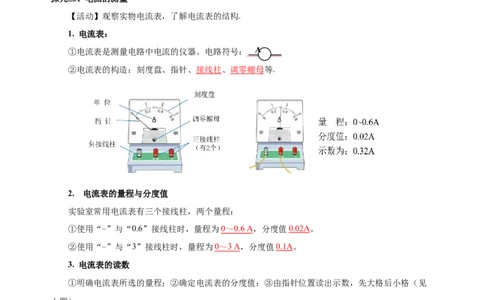

【活动】观察实物电流表，了解电流表的结构.
1. 电流表：
①电流表是测量电路中电流的仪器。电路符号：__A______
②电流表的构造：刻度盘、指针、接线柱、调零螺母等.
2. 电流表的量程与分度值
实验室常用电流表有三个接线柱，两个量程：
①使用“-”与“0.6”接线柱时，量程为 0 ～ 0.6 A ，分度值0.02A。
②使用“-”与“3”接线柱时，量程为 0 ～ 3 A ，分度值0.1A。
3. 电流表的读数
①明确电流表所选的量程；②确定电流表的分度值；③由指针位置读出示数，先大格后小格（见
上图）。
4. 电流表的使用
（1）使用前进行调零使用电流表前应该先观察指针，是否指在零刻度线上，若不指在零刻度线，
则调节调零螺母旋钮，使指针指在零刻度线。
（2）电流表应串联在被测电路中。（3）电流必须从电流表的 “ +” 接线柱流入，从 “ -” 接线柱流出。

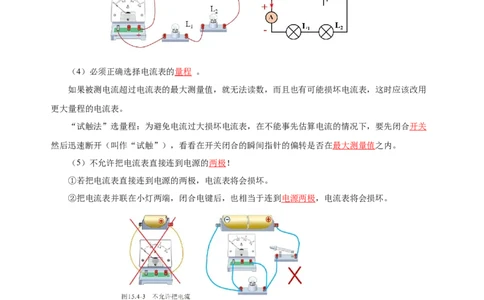

（4）必须正确选择电流表的量程 。
如果被测电流超过电流表的最大测量值，就无法读数，而且也有可能损坏电流表，这时应该改用
更大量程的电流表。
“试触法”选量程：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关
然后迅速断开（叫作“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
（5）不允许把电流表直接连到电源的两极！
①若把电流表直接连到电源的两极，电流表将会损坏。
②把电流表并联在小灯两端，闭合电键后，也相当于连到电源两极，电流表将会损坏。
5. 学生实验——练习使用电流表测量电路中的电流
（1）画出实验电路图；
（2）按电路图连接实验器材；
（3）进行实验。
【操作要点】通过“试触”选择电流表的量程；连接电路时，开关要断开；改变电流表在电路中
的位置，比较电流表两次示数。【想一想】两次电流表的示数相同说明什么？
【分析】在只有一个用电器的电路中，各点的电流大小相等。
【例题2】图中，能直接测量通过灯L 电流的电路是（ ）
1
【答案】D.
【解析】A．图中电流表在干路上，电流表测干路电流，故A不符合题意；
B．图中电流表的正负接线柱接反了，不能测L 的电流，B不符题意；
1
C．图中两灯泡并联，电流表与L 串联，电流表测L 支路的电流，不能直接测量通过灯L 的电流，
2 2 1
故C不符合题意；
D．图中电流表与L 串联，能直接测量通过灯L 的电流，故D符合题意。
1 1
【例题3】（1）电流表的指针偏转如图A所示，则该电流表使用的量程为_________；电流表的示
数为_____A；小明在测量电流时选择的量程是0～0.6A，可是由于粗心，读数时读成了2.5A，则实际
电流应该是______；
（2）如图B所示，小强在测量过程中造成电流表甲现象的原因是______；造成电流表乙现象的原
因是____________。
【答案】（1）0～0.6A ；0.28；0.5A；（2）电流表正、负接线柱接反了； 电流表所选量程太大了。【解析】（1）由图知道，电流表所选的量程为0～0.6A，其分度值为0.02A；由指针位置知道，
电流表的示数为0.28A.
小明在测量电流时选择的量程是0～0.6A，可是由于粗心，读数时读成了2.5A，由于0～3A量程
的读数是0～0.6A量程读数的5倍，则实际电流应该是2.5A/5=0.5A.
（2）甲图中电流表指针反偏，说明电流表正、负接线柱接反了；乙图中电流表指针偏转角度太小，
说明电流表所选的量程太大了.
【例题4】画线连接下面的实物图，使小灯泡能够发光，并且电流表能够测出通过通过小灯泡的电
流（估计0.3A左右），画出电路图。
【答案】下图.
【解析】如图，电流从正极流出经开关S 后分两支，一支过灯泡，另一支过开关S、电动机，会
1 2
合后回到电源负极；开关S 在干路，S 控制电动机，电动机与灯泡连接方式是并联。并联电路用电器
1 2
彼此独立工作、互不影响；当闭合开关S、断开开关S 时，电动机不工作，灯泡工作。
1 2
【精讲点拨】
1. 电流表的接法：
（1）电流表与被测用电器（电路）串联；（2）电流从正接线柱进，从负接线柱出。
2. 采用“试触法”选择量程：
（1）试触时先大量程后小量程；（2）两个量程都能用时，选择小量程。
【归纳整理】第4节 电流的测量
【课堂练习】
1. 小明在探究“并联电路中的电流规律”时，当用 0～0.3A的量程试触时，指针的位置如图所示，
那么接下来的操作是（ ）
A．直接接入3A接线柱，然后读数
B．直接接入0.6A接线柱，然后读数
C．断开开关，接入3A接线柱，闭合开关后读数
D．断开开关，接入0.6A接线柱，闭合开关后读数
【答案】D.
【解析】由图可知，当用用 0～0.3A 的量程试触时，说明电流较小，所以，下一步的实验操作是，
断开开关，接入0.6A接线柱，闭合开关后，读数，故ABC不符合题意，D符合题意。
2. 如图的四个电路图中，各开关都闭合后，灯泡L 与L 串联的是（ ）
1 2
A．闭合S、S 后，两灯泡串联
1 2
B．闭合S、S 后，电路将发生短路
1 2
C．若S 断开，无论S 是否闭合，小灯泡L、L 均不亮
1 2 1 2D．闭合S、S 后，若小灯泡L 灯丝烧断，则L 也不亮
1 2 1 2
【答案】B。
【解析】要测并联电路中L 的电流，则电流表应与L1串联；
1
A．电流表测的是L 的电流，故A错误；
2
B．电流表与L 串联，测的是L 电流，故B正确；
1 1
C．电流表测的是干路电流，故C错误；
D．电流表测的是干路电流，故D错误。所以选B。
3. 如图所示电源电压恒定的电路中，闭合开关，下列说法正确的是（ ）
A．电流表测总电流 B．两灯泡是串联的
C．开关只能控制L D．若灯泡L 断路，则电流表示数保持不变
2 2
【答案】D。
【解析】由图知道，两只灯泡组成并联电路，电流表与灯泡L 串联，所以电流表测量灯泡L 的电
1 1
流，开关在干路中，控制整个电路；当L 断路时，根据并联电路各支路互不影响知道，电流表示数不
2
变，故D正确，ABC错误。
4. 请画出如图实物图所对应的电路图。
【答案】右图.
【解析】由实物图知，两灯并联，开关S和右边的电流表在干路上，测干路电流，左边的电流表
在L 支路上，测L 支路电流，电路图如图所示。
2 2
5. 按图甲中的电路图，将图乙中的实物连成电路（电流表选用0~3A量程）。【答案】右图。
【解析】由电路图知，两灯泡并联后再与电流表、开关、电源串联组成电路。从电源的正极出发，
依次串联开关、电流表、灯泡L 回到电源的负极，然后把灯泡L 并联在灯泡L 两端，电流表选用
1 2 1
0~3A量程，如图所示。
6. 如图所示的电路中，根据标出的电流方向，选用电源、电流表、电压表三个元件符号中的两个，
分别填进电路图的空缺处，填进后要求灯泡L 和L 并联。
1 2
【答案】右图.
【解析】要想让灯泡发光，电路中必须有电源；根据电流方向，又因为要求两灯并联，且都能发
光，左侧的元件与L 串联，所以是电流表，右侧的元件为电源，且电源的正极在下方，如图所示.
1
7．用笔画线代替导线，将图中的电路连接完整。要求：L 灯和L 灯并联；开关控制整个电路，电
1 2
流表测量通过L 灯的电流。
2
【答案】右图。
【解析】根据电流流向法连接电路，电流从电源正极经开关后开始分支，一支电流经过灯泡L 回
1
到电源负极，另一支路电流流过L 再经电流表到电源负极，如图所示.
2
8. 如图是小方同学用电流表测量电流的实物图，请按要求回答：
（1）图1中电流表测量的是通过灯泡_____的电流；
（2）小方同学连接好电路后，用开关试触，发现电流表指针如图2所示，原因是：_________；（3）小方同学纠正错误后再进行实验，电流表的示数如图3所示，则电流表测出的电流是
_______A。
【答案】（1）L；（2）电流表正、负接线柱接反；（3）1.2。
1
【解析】（1）如图，两个灯泡并联，电流表与灯泡L 串联，由此可知，电流表测灯泡L 的电流。
1 1
（2）小方同学连接好电路后，用开关试触，发现电流表指针反向偏转，说明电流从电流表负接线
柱流入了，原因是电流表正、负接线柱反接了。
（3）由图3知，电流表量程选用的是0~3A，分度值为0.1A，所以电流表测出的电流为1.2A。
【课后反思】本节课学习中，你有哪些收获，还有哪些问题？
