2023-2024人教版9年物理全册19.3 安全用电 同步练习
（满分100分，答题时间45分钟）
一、选择题（本大题7小题，每小题5分，共35分）
1. （2022湖南益阳）下列情景中，符合安全用电要求的是（ ）
A.用专用充电桩给电动车充电
B.使用导线绝缘皮破损的插线板
C.用电取暖器烘烤湿毛巾
D.使用裸露的插座
2.在山区自驾游遇到雷雨时，下列做法中最安全的是（ ）
A. 站在高处 B. 撑起雨伞 C. 跑到树下 D. 躲入车内

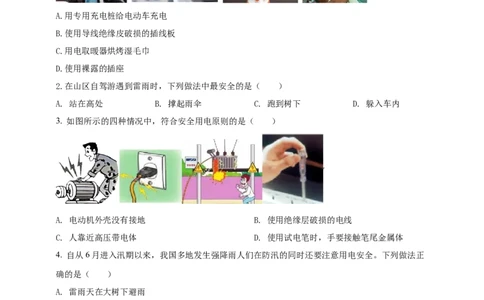

3. 如图所示的四种情况中，符合安全用电原则的是（ ）
A. 电动机外壳没有接地 B. 使用绝缘层破损的电线
C. 人靠近高压带电体 D. 使用试电笔时，手要接触笔尾金属体
4. 自从6月进入汛期以来，我国多地发生强降雨人们在防汛的同时还要注意用电安全。下列做法正
确的是（ ）
A. 雷雨天在大树下避雨
B. 雷雨天在室外不能使用手机拨打和接听电话
的
C. 用湿布擦拭使用中 台灯
D. 发现有人触电时，立即用手直接将人拉开
5．我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障，但使用不当也会
给我们带来危害，下列说法符合安全用电原则的是（ ）
A．低于220V的电压对人体是安全的
B．家庭电路中，各用电器都是串联的
C．控制用电器的开关应该接在该用电器与零线之间D．外壳为金属的用电器，用三线插头接地是为防止漏电而采取的安全措施
6. （2022湖南湘潭）下列做法不符合安全用电要求的是（ ）
A. 更换灯泡前断开电源开关
B. 用湿抹布擦电器
C. 家用电器的开关接在火线上
D. 及时更换电路中绝缘皮老化、破损的导线

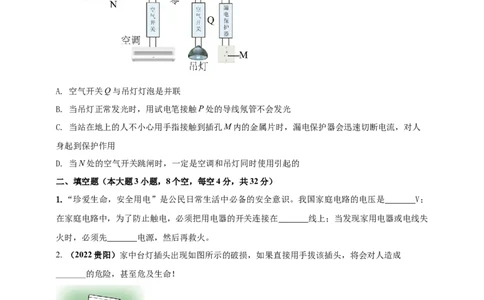

7. （2022湖北随州）如图是一个住宅户内的配电系统方框图。下列说法中正确的是（ ）
A. 空气开关Q与吊灯灯泡是并联
B. 当吊灯正常发光时，用试电笔接触P处的导线氖管不会发光
C. 当站在地上的人不小心用手指接触到插孔M内的金属片时，漏电保护器会迅速切断电流，对人
身起到保护作用
D. 当N处的空气开关跳闸时，一定是空调和吊灯同时使用引起的
二、填空题（本大题3小题，8个空，每空4分，共32分）
1.“珍爱生命，安全用电”是公民日常生活中必备的安全意识。我国家庭电路的电压是 V；
在家庭电路中，为了防止触电，必须把用电器的开关连接在 线上；当发现家用电器或电线失
火时，必须先 电源，然后再救火。
2. （2022贵阳）家中台灯插头出现如图所示的破损，如果直接用手拔该插头，将会对人造成
_______的危险，甚至危及生命！
3．（8分）在医院住院部，病人需要护理时，闭合床头开关，就能及时通知值班室里的护士。这个
呼叫电路应该怎么设计呢？实验小组进行了模拟设计。（1）设计呼叫电路时，下列因素中，不需要考虑的是 .
A.护士工作很忙，要用多种信号提醒
B.能够确定呼叫发出的位置
C.呼叫信号强弱合适
D.值班室是否有护士值班

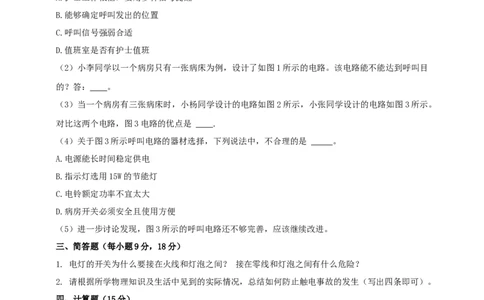

（2）小李同学以一个病房只有一张病床为例，设计了如图1所示的电路。该电路能不能达到呼叫目
的？答： 。
（3）当一个病房有三张病床时，小杨同学设计的电路如图2所示，小张同学设计的电路如图3所示。
对比这两个电路，图3电路的优点是 .
（4）关于图3所示呼叫电路的器材选择，下列说法中，不合理的是 。
A.电源能长时间稳定供电
B.指示灯选用15W的节能灯
C.电铃额定功率不宜太大
D.病房开关必须安全且使用方便
（5）进一步讨论发现，图3所示的呼叫电路还不够完善，应该继续改进。
三、简答题（每小题9分，18分）
1. 电灯的开关为什么要接在火线和灯泡之间？ 接在零线和灯泡之间有什么危险？
2. 请根据所学物理知识及生活中见到的实际情况，总结如何防止触电事故的发生（写出四条即可）。
四、计算题（15分）
1. 甲、乙两地相距60km，在甲、乙两地之间沿直线铺设了两条地下电缆。已知每条地下电缆每千
米的电阻为0.2Ω．现地下电缆在某处由于绝缘层老化而发生了漏电，设漏电电阻为 R ．为了确定
x
漏电位置，检修员在甲、乙两地用电压表、电流表和电源各进行了一次检测。在甲地进行第一次检
测时，如图所示连接电路，闭合开关S，电压表示数为6.0V，电流表示数为0.5A．用同样的方法在
乙地进行第二次检测时，电压表示数为6.0V，电流表示数为0.3A．求：（1）第一次与第二次检测的电源输出功率之比；
（2）漏电电阻R 的阻值；
x
